Enerpac Pull-pac BRP302 User manual

L1975 Rev. B 10/2019
Instruction Sheet
Pull-pac Cylinder
Index:
English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-8
Français. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-12
Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-16
Italiano. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-20
Nederlands. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-24
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-28
BRP-106C
BRP-106L
BRP-302, BRP-306
EN

2
IMPORTANT RECEIVING INSTRUCTIONS
Visually inspect all components for shipping damage. If any shipping damage is found, notify carrier at
once. Shipping damage is NOT covered by warranty. The carrier is responsible for all repair or replacement
costs resulting from damage in shipment.
DESCRIPTION
Enerpac Pull-pac cylinders use hydraulic pressure to produce a pulling or tensioning force. Typical
applications include tension testing, weight measurements, tightening tension lines, or as a replacement
for conventional ratchet cable pullers, in situations where high force is needed over a short stroke.
SAFETY INFORMATION
To avoid personal injury or property damage during system operation, read and follow all CAUTIONS,
WARNINGS, and INSTRUCTIONS included with or attached to each product. ENERPAC CANNOT BE
HELD RESPONSIBLE FOR DAMAGE OR INJURY RESULTING FROM UNSAFE USE OF PRODUCT,
LACK OF MAINTENANCE, OR INCORRECT PRODUCT AND SYSTEM APPLICATION. Contact Enerpac
when in doubt as to applications and safety precautions.
WARNING
DO NOT DISASSEMBLE THE CYLINDER. The stop ring is spring loaded and could cause
serious personal injury if the cylinder is not disassembled properly. For repair service,
contact the authorized Service Center in your area.
WARNING
To avoid personal injury, always wear proper personal protective gear when operating
hydraulic equipment (i.e. safety glasses, gloves, etc.).
WARNING
The system operating pressure must not exceed the maximum pressure rating of the
lowest rated component in the system.
WARNING
Never overload the cylinder. Pulling a load that exceeds the capacity of the cylinder may
cause equipment failure and serious personal injury.
WARNING
Make sure that all system components are protected from external sources of damage,
such as excessive heat, flame, moving machine parts, sharp objects, corrosive chemicals.
DO NOT expose equipment to temperatures of 150°F (65°C) or more.
CAUTION
DO NOT use the hydraulic hose to carry or drag a hydraulic component, because damage
the hose or the component may occur.
CAUTION
Use less than the maximum rated stroke. Operating the cylinder beyond the limits of its
rated stroke can damage the cylinder.

3
SPECIFICATIONS
Model
No.
Capacity
Tons
Stroke
in (cm)
Eective
Area
in²
(cm²)
Oil
Capacity
in³
(cm³)
Weight
lbs (kg)
A
in.
(cm.)
B
in.
(cm.)
C
in.
(cm.)
BRP106C 10 6.00
(15,24)
2.32
(15,0)
13.8
(226,2)
35
(15,9)
23.13
(58,75) -- 1.38 (3,51)
BRP106L 10 6.00
(15,24)
2.32
(15,0)
13.8
(226,2)
29
(13,2)
22.19
(56,36)
28.19
(71,60)
1.18
(3,00)
BRP302 30 2.50
(6,35)
7.22
(46,6)
18.5
(303,2)
75
(34,0)
36.00
(91,44)
43.57
(110,7)
1.50
(3,81)
BRP306 30 6.00
(15,24)
7.22
(46,6)
43.3
(709,7)
106
(48,1)
37.95
(96,4)
43.95
(111,6)
1.50
(3,81)
AC
B
3/8" NPT
BRP-302, BRP-306
3/8" NPT
A
C
B
BRP-106C
3/8" NPT
A
B
C
BRP-106L
INSTALLATION
Attach hose to coupler in ⅜" NPT port. Connect mating coupler halves together hand tight only. Using
tools will damage the coupler.
CAUTION
Position hoses to avoid sharp bends, kinks, and sharp impacts from falling objects, because
they may cause wear or damage to the hose, leading to premature failure.
OPERATION
Refer to the instruction sheet supplied with your pump for information on installing and operating your
pump.
1. Check the oil level in the pump.
2. Make sure all connections are tight and leak free.
3. Remove air from the system by placing the cylinder at a lower level than the pump with the coupler
facing up. Cycle the cylinder several times until the motion is smooth.
4. Operate the pump to build pressure, causing the cylinder to retract. The cylinder will extend when
the pressure is released. The speed of extension is dependent on the length of the hose and other
restrictions in the line.
WARNING
Keep hands and body out of the way of the cylinder and the load.

44
WARNING
DO NOT handle pressurized hoses. Escaping oil under
pressure can penetrate the skin, causing serious injury. If oil
is injected under the skin, see a doctor immediately.
MAINTENANCE
Use dust caps on couplers when cylinders are disconnected to prevent dirt from entering the system.
Keep parts clean.
Inspect all components for damage or wear before and after use.
TROUBLESHOOTING
The following information is intended as an aid in determining if a problem exists. For repair service,
contact the Authorized Enerpac Service Center in your area.
WARNING
DO NOT DISASSEMBLE THE CYLINDER. The stop ring is spring loaded and could cause
serious personal injury if the cylinder is not disassembled properly.
Problem Possible Cause Solution
Cylinder does not retract,
retracts slowly, or retracts in
spurts.
Oil level in pump reservoir is low. Add oil according to the instructions supplied
with the pump.
Pump release valve open. Close pump release valve.
Loose hydraulic coupler. Check that all couplers are fully tightened.
Load is too heavy. Do not attempt to lift more than rated tonnage.
Air trapped in system. Remove air according to the instructions on
page 3.
Cylinder plunger binding. Check for damage to cylinder.
Have cylinder serviced by a qualified hydraulic
technician.
Cylinder retracts, but does not
hold pressure.
Leaking connection. Check that all connections are tight and leak
free.
Leaking cylinder seals. Locate leak(s) and have equipment serviced by
a qualified hydraulic technician.
Internal leakage in pump. Have pump serviced by a qualified hydraulic
technician.
Cylinder does not
advance, advances part
way, or advances more
slowly than normal.
Pump release valve closed. Open pump release valve.
Pump reservoir is over-filled. Drain oil level to full mark.
See pump instructions for adding oil.
Loose hydraulic coupler. Check that all couplers are fully tightened.
Air trapped in system. Remove air according to the instructions on
page 3.
Hose I.D. too narrow. Use larger diameter hydraulic hose.
Cylinder retraction spring broken
or other cylinder damage.
Have cylinder serviced by a qualified hydraulic
technician.

5
WICHTIGE ANWEISUNGEN FÜR DIE EINGANGSKONTROLLE
Unterziehen Sie alle Teile einer Sichtkontrolle auf eventuelle Transportschäden. Wirdein solcher
Transportschaden festgestellt, benachrichtigen Sie unverzüglich den Spediteur. Transportschäden sind
von der Gewährleistung NICHT abgedeckt. Der Spediteur haftet für alle Reparatur- und Austauschkosten,
die sich aus einer Beschädigung beim Transport ergeben.
BESCHREIBUNG
Enerpac Pull-pac Zylinder arbeiten mit Hydraulikdruck, um eine Zug- oder Spannkraft zu erzeugen. Typische
Anwendungen sind Spannungsprüfungen, Gewichtsprüfungen, Festziehen von Spannungsleitungen oder
als Ersatz für mechanische Kabelvorspanner, in Situationen, wo höchste Kraft über einen kurzen Hub
erforderlich ist.
SICHERHEITSINFORMATION
Alle mit den Produkten mitgelieferten ANWEISUNGEN, WARN- und VORSICHTSHINWEISE sind
zu lesen und zu beachten, um während des Systembetriebs Verletzungen und Sachschäden zu
vermeiden. ENERPAC HAFTET NICHT FÜR SCHÄDEN ODER VERLETZUNGEN, DIE SICH AUS
DER UNSACHGEMÄSSEN VERWENDUNG, MANGELHAFTEN WARTUNG UND/ODER FALSCHEN
BEDIENUNG VON PRODUKT UND SYSTEM ERGEBEN. Falls Sie hinsichtlich der Anwendung und
Sicherheitsmaßnahmen Fragen haben, setzen Sich sich bitte mit Enerpac in Verbindung.
ACHTUNG
Den Zylinder nicht auseinandernehmen. Der Stoppring steht unter Federspannung
und es könnte zu einer ernsthaften Verletzung führen, wenn der Zylinder nicht richtig
auseinandergenommen wird. Für Reparaturarbeiten wenden Sie sich an eine autorisierte
Kundendienststelle in Ihrer Gegend.
ACHTUNG
Um Verletzungen zu vermeiden, stets angemessene Schutzkleidung (z.B. Schutzbrille,
Handschuhe u.s.w.) tragen, wenn mit Hydraulikgeräten gearbeitet wird.
ACHTUNG
Der Systembetriebsdruck darf nicht höher sein als der Nennbetriebsdruck der
Systemkomponente mit dem niedrigsten Nenndruck.
ACHTUNG
Niemals den Zylinder überbelasten. Zugarbeiten an einer Last, welche die Kapazität des
Zylinders übersteigt, könnte zu einem Ausfall des Geräts und Körperverletzungen führen.
ACHTUNG
Achten Sie darauf, daß alle Systemkomponenten stets vor schädlichen äußeren
Einwirkungen, wie übermäßiger Hitze, offenem Feuer, beweglichen Maschinenteilen,
scharfen Kanten und ätzenden Chemikalien geschützt sind. Das Gerät nicht Temperaturen
von über 65°C (150 °F) aussetzen.
L1975 Rev. B 10/2019 DE
Bedienungsanleitung
Pull-pac Zylinder

6

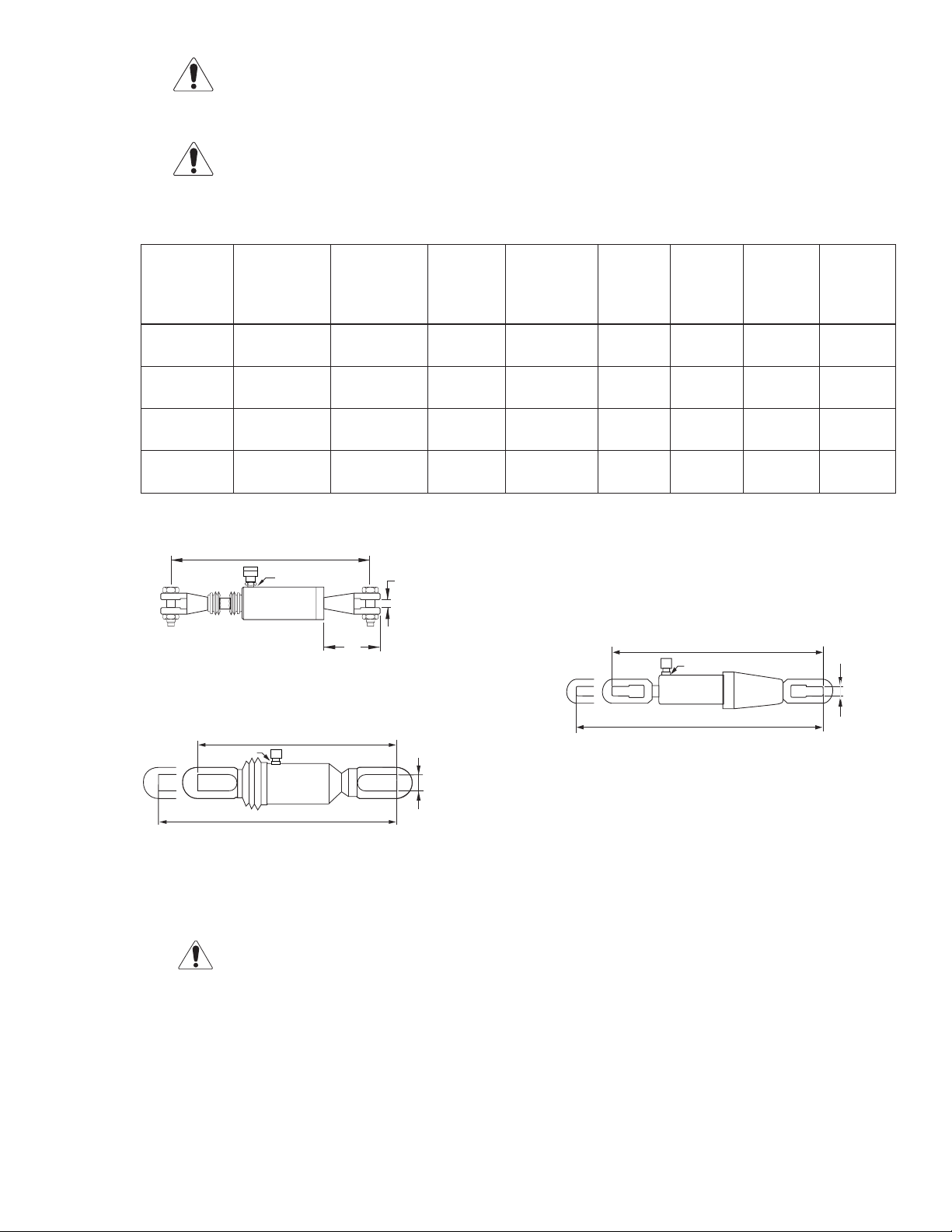

VORSICHT
Auf keinen Fall einen Hydraulikschlauch zum Tragen von hydraulischen Bauteilen benutzen,
da der Schlauch oder das Bauteil beschädigt werden könnten.
VORSICHT
Wenden Sie nicht den maximalen Nennhub an, sondern einen etwas geringeren. Eine
Betätigung des Zylinders über den Nennhub hinaus kann zu seiner Beschädigung führen.
TECHNISCHE DATEN
Modell
Nr.
Kapazität
in
Tonnen
Hub
cm (in)
Wirksame
Kolben-
fläche
cm²(in²)
Ölvolumen
in
cm³
(in³)
Gewicht
in
kg (lbs)
A
cm.(in.)
B
cm.(in.)
C
cm. (in.)
BRP106C 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
15,9
(35)
58,75
(23.13) -- 3,51 (1.38)
BRP106L 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
13,2
(29)
56,36
(22.19)
71,60
(28.19)
3,00
(1.18)
BRP302 30 6,35
(2.50)
46,6
(7.22)
303,2
(18.5)
34,0
(75)
91,44
(36.00)
110,7
(43.57)
3,81
(1.50)
BRP306 30 15,24
(6.00)
46,6
(7.22)
709,7
(43.3)
48,1
(106)
96,40
(37.95)
111,6
(43.95)
3,81
(1.50)
AC
B
3/8" NPT
BRP-302, BRP-306
3/8" NPT
A
C
B
BRP-106C
3/8" NPT
A
B
C
BRP-106L
INSTALLATION
Den Schlauch an eine 3/8 Zoll NPT Öffnung anschließen. Die Kupplungshälften nur von Hand verbinden.
Ein Werkzeug würde den Kupplung beschädigen.
VORSICHT
Die Schläuche so auslegen, daß scharfe Biegungen und Knicke vermieden werden und
vermeiden werden und sie nicht mit scharfen Gegenständen in Berührung kommen.
Andernfalls könnte eine Abnutzung oder ein Schaden am Schlauch verursacht werden, der
zu einem vorzeitigen Ausfall führt.

7
BETRIEB
Der mit der Pumpe gelieferten Bedienungsanleitung sind, die Informationen zur Installation und zum
Betrieb der Pumpe zu entnehmen.
1. Den Ölstand in der Pumpe prüfen.
2. Sicherstellen, daß alle Verbindungen fest und dicht sind.
3. Die Luft aus dem System entfernen, indem die Pumpe in einer höheren Lage als der Zylinder
positioniert wird, wobei der Kuppler nach oben gerichtet ist. Den Zylinder mehrere Male ein- und
ausfahren, bis die Bewegung reibungslos ist.
4. Die Pumpe betätigen, um Druck aufzubauen und dadurch den Zylinder zurückzuziehen. Der Zylinder
fährt aus, wenn der Druck nachläßt. Die Geschwindigkeit des Ausfahrens hängt von der Länge des
Schlauches und anderen einschränkenden Bedingungen im System ab.
ACHTUNG
Hände und Körper aus dem Bereich des Zylinders und der Last fernhalten.
ACHTUNG
ARBEITEN SIE NICHT MIT SCHLÄUCHEN, DIE UNTER
DRUCK STEHEN. Öl, das unter Druck ausspritzt, kann in die
Haut eindringen und schwere Verletzungen verursachen.
Falls Öl unter die Haut gelangt, sofort einen Arzt aufsuchen.
WARTUNG
Wenn der Zylinder abgetrennt ist, Staubkappen an den Kupplungen anbringen, um das Eindringen von
Schmutz in das System zu verhindern. Die Teile sauber halten.
Alle Komponenten auf Abnutzung oder Beschädigung vor und nach Gebrauch überprüfen.

8
Fehlfunktion Mögliche Ursache Behebung
Zylinder fährt nicht aus, fährt
zu langsam aus, oder setzt
beim Ausfahren aus.
Zu niedriger Ölstand im Tank der
Pumpe.
Öl gemäß Wartungsanweisungen der Pumpe
auüllen.
Pumpenablaßventil oen. Pumpenablaßventil schließen.
Hydraulikkupplung lose. Überprüfen, ob alle Kupplungen vollständig
festgezogen sind.
Zu schwere Last. Nicht versuchen, eine größere Last als die
Nennlast zu heben.
Eingeschlossene Luft im System. Luft gemäß Anweisungen auf Seite 7 entfernen.
Zylinderkolben klemmt. Auf Schaden am Zylinder prüfen.
Zylinder von einem zugelassenen
Hydrauliktechniker warten lassen.
Zylinder fährt aus, hält den
Druck aber nicht.
Undichte Verbindung. Prüfen, ob alle Verbindungen festgezogen und
dicht sind.
Undichte Zylinderdichtungen. Leckstellen aunden und das Gerät von einem
qualifizierten Hydrauliktechniker warten lassen.
Innere Leckage in der Pumpe. Pumpe von einem qualifizierten
Hydrauliktechniker warten lassen.
Zylinder fährt nicht ein, fährt
nur teilweise ein oder fährt
langsamer als normal ein.
Pumpenablaßventil geschlossen. Pumpenablaßventil önen.
Tank der Pumpe überfüllt. Ölstand durch Ablassen bis zur Vollmarkierung
senken Anweisungen zum Auüllen von Öl,
siehe Pumpen Anweisungen.
Lose Hydraulikkupplung. Überprüfen, ob alle Kupplungen vollständig
festgezogen sind.
Eingeschlossene Luft im System. Luft gemäß Anweisungen auf Seite 7 entfernen.
Zu geringer Schlauchdurchmesser. Hydraulikschlauch mit größerem Durchmesser
benutzen.
Rückstellfeder des Zylinders ist
gebrochen, oder anderer Schaden
am Zylinder liegt vor.
Zylinder von einem qualifizierten
Hydrauliktechniker warten lassen.
FEHLERSUCHE
Die folgende Information soll helfen, um feststellen zu können, ob eine Fehlfunktion vorliegt. Für die
Durchführung von Reparaturarbeiten wenden Sie sich an das autorisierte ENERPAC Service Center in
Ihrer Nahe.
ACHTUNG
Den Zylinder nicht auseinanderbauen. Der Stoppring steht unter Federspannung und
es könnte zu einer ernsthaften Verletzung führen, wenn der Zylinder nicht richtig
auseinandergebaut wird.

9
INSTRUCTIONS IMPORTANTES POUR LA RÉCEPTION
Inspecter visuellement toutes les piéces afin de détecter les dégâts éventuels subis pendant l’expédition.
Signaler immédiatement au transporteur les dommages constatés. Les avaries survenues pendant
l’expédition NE SONT PAS couvertes par la garantie. Le transporteur est responsable de tous les frais de
réparation ou de remplacement résultant de dommages survenus au cours du transport.
DESCRIPTION
Les vérins Pull-pac d’Enerpac utilisent la pression hydraulique pour produire une force de traction ou de
tension. Les applications typiques comprennent les tests de tension, les mesures de poids, l’étirement de
lignes de tension ; ces vérins peuvent aussi remplacer les tendeurs de câble à rochet traditionnels dans
les situations où une force importante est nécessaire sur une course courte.
INFORMATIONS POUR LA SÉCURITÉ
Lire soigneusement les PRÉCAUTIONS á prendre, AVERTISSEMENTS et INSTRUCTIONS qui
accompagnent chaque produit afin d’éviter les blessures et les dommages matériels pendant l’utilisation
du système. ENERPAC NE PEUT ÊTRE TENUE POUR RESPONSABLE DES DÉGÂTS OU BLESSURES
QUI RÉSULTERAINT D’UNE UTILISATION NÉGLIGENTE DES PRODUITS, D’UN MANQUE DE
MAINTENANCE OU D’UNE APPLICATION INCORRECTE DU PRODUIT ET/OU DU SYSTÈME. Contacter
Enerpac en cas de doute en ce qui concerne la sécurité et les applications.
AVERTISSEMENT
Ne pas démonter le vérin. L’anneau de butée comporte un ressort qui pourrait causer
de graves blessures si le démontage n’était pas fait correctement. Pour les réparations,
contacter le centre local Enerpac agréé.
AVERTISSEMENT
Pour éviter les blessures, toujours porter un équipement de protection individuel adéquat
pendant l’utilisation du matériel hydraulique (ex. lunettes de protection, gants, etc.).
AVERTISSEMENT
La pression de fonctionnement du système ne doit pas dépasser la pression nominale de
la composante dont la pression nominale est la plus basse du système.
AVERTISSEMENT
Ne jamais surcharger le vérin. La traction d’une charge dépassant la capacité du vérin
risque de causer la défaillance du matériel et causer des blessures.
AVERTISSEMENT
Veiller à ce que toutes les pièces du circuit soient protégées contre les dangers externes,
tels que sources de chaleur excessive, flammes, pièces de machine mobiles, arêtes vives
et produits chimiques corrosifs. Ne pas exposer le matériel à des températures supérieures
à 65°C (150°F).
L1975 Rev. B 10/2019 FR
Notice d’Emploi
Vérins Pull-pac

10
ATTENTION
Ne pas se servir du flexible hydraulique pour transporter une composante hydraulique car
le flexible et la composante risqueraient d’être endommagés.
ATTENTION
Régler la course sur une valeur inférieure à la valeur nominale maximum. Le fonctionnement
du vérin au-delà des limites de la valeur nominale de sa course risque de l’endommager.
FICHE TECHNIQUE
N° de
modèle
Capacité
en
tonnes
(US)
Course
cm (in)
Surface
eective
cm²(in²)
Conte-
nance
en huile
cm³ (in³)
Poids
kg (lbs)
A
cm.(in.)
B
cm.(in.)
C
cm. (in.)
BRP106C 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
15,9
(35)
58,75
(23.13) -- 3,51 (1.38)
BRP106L 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
13,2
(29)
56,36
(22.19)
71,60
(28.19)
3,00
(1.18)
BRP302 30 6,35
(2.50)
46,6
(7.22)
303,2
(18.5)
34,0
(75)
91,44
(36.00)
110,7
(43.57)
3,81
(1.50)
BRP306 30 15,24
(6.00)
46,6
(7.22)
709,7
(43.3)
48,1
(106)
96,40
(37.95)
111,6
(43.95)
3,81
(1.50)
AC
B
3/8" NPT
BRP-302, BRP-306
3/8" NPT
A
C
B
BRP-106C
3/8" NPT
A
B
C
BRP-106L
INSTALLATION
Fixer un flexible au raccord de l’orifice de 3/8 po NPT. Visser à la main seulement les deux moitiés du
raccord. L’utilisation d’outils endommagerait le raccord.
ATTENTION
Positionner les flexibles de manière à éviter les courbes prononcées, les coques et les
coups secs provoqués par des objets qui seraient responsables d’usure et de détérioration
du flexible, causant sa défaillance prématurée.

11
FONCTIONNEMENT
Se reporter au feuillet d’instructions fourni avec la pompe pour savoir comment installer et faire
fonctionner la pompe.
1. Vérifier le niveau d’huile de la pompe.
2. S’assurer que tous les raccords sont serrés et exempts de fuites.
3. Purger l’air du circuit en plaçant le vérin plus bas que la pompe, avec le raccord tourné vers le haut.
Actionner le vérin plusieurs fois jusqu’à ce que son mouvement soit régulier.
4. Actionner la pompe pour faire monter la pression, ce qui fait rentrer le vérin. Le vérin sort lorsque la
pression tombe. La vitesse de sortie dépend de la longueur du flexible et des obstacles présents le
long de la conduite.
AVERTISSEMENT
N’approcher ni les mains ni le corps du vérin et de la charge.
AVERTISSEMENT
NE PAS toucher aux flexibles sous pression. En cas de fuite,
l’huile sous pression peut pénétrer la peau, causant des
blessures graves. En cas d’injection d’huile sous la peau,
consulter immédiatement un médecin.
ENTRETIEN
Utiliser des bouchons antipoussière sur les raccords lorsque les vérins sont débranchés, afin d’éviter
l’entrée de saleté dans le circuit. Veiller à ce que les pièces restent propres. S’assurer que toutes les
composantes ne présentent ni usure ni dégâts avant et après l’utilisation.

12
Problème Cause Possible Solution
Le vérin ne sort pas, sort
lentement ou sort par
á-coups.
Niveau d’huile insusant dans le
réservoir de la pompe.
Ajouter de l’huille suivant les instructions de la
pompe.
Soupape de détente de la pompe
ouverte.
Fermer la soupape de détente de la pompe.
Raccord hydraulique desseré. Vérifier que tous les raccords sont bien serrés.
Charge trop importante. Ne pas tenter de soulever plus que la charge
nominale.
Air emprisonné dans le circuit. Purger l’air en suivant les instructions de la
page 11.
Piston du vérin coincé. Vérifier l’état du vérin. Faire réparer le vérin par
un technicien qualifié en hydraulique.
Le vérin sort mais ne
maintient pas la pression.
Fuite aux connexions. Vérifier l’intégrité et l’étanchéité de toutes les
connexions.
Fuite aux joints de vérin. Localiser la ou les fuites et faire réparer le
matériel par un technicien qualifié en
hydraulique.
Fuite interne dans la pompe. Faire réparera pompe par un technicien qualifié
en hydraulique.
Le vérin ne rentre pas, rentre
partiellement ou rentre plus
lentement qu’il ne devrait.
Soupape de détente de la pompe
fermée.
Ouvrir la soupape de détente de la pompe.
Réservoir de la pompe trop rempli. Vider de l’huile pour redescendre au repère
plein. Instructions pour l’appoint d’huile à la
pompe.
Raccord hydraulique desseré. Vérifier que tous les raccords sont bien serrés.
Air emprisonné dans le circuit. Purger l’air en suivant les instructions de la
page 11.
Diamètre intérieur du flexible trop
petit.
Utilisier un flexible hydraulique á plus grand
diamètre.
Ressort de rappel du vérin cassé
ou autre problème de vérin.
Faire réparer le vérin par un technicien qualifié
en hydraulique.
DÉPANNAGE
Les informations qui suivent sont à utiliser à titre de guide pour déterminer l’existence d’un problème.
Pour les réparations, contacter le Service après-vente agréé Enerpac le plus proche.
AVERTISSEMENT
Ne pas démonter le vérin. L’anneau de butée comporte un ressort qui pourrait causer de
graves blessures si le démontage n’était pas fait correctement.

13
INSTRUCCIONES IMPORTANTES PARA LA RECEPCION
inspeccione visualmente todos los componentes para ver si han sufrido daño durante el transporte.
Si existe algún deterioro comuníqueselo immediamente al transportista. Los daño ocurridos durante
el transporte NO están cubiertos por la garantía. El transportista debe responder de los costos de
reparación o reemplazo de las piezas debido a daños causados durante el transporte.
DESCRIPCIÓN
Los cilindros Pull-pac de Enerpac utilizan presión hidráulica para producir una fuerza de tracción o
tensión. Las aplicaciones típicas incluyen pruebas de tensión, mediciones del peso, ajuste de líneas
de tensión, o se pueden utilizar para reemplazar jaladores de cables de trinquete convencionales, en
situaciones en que se necesita una fuerza elevada durante una carrera corta.
INFORMACION SOBRE SEGURIDAD
Lea y respete todos los mensajes de ATENCION, ADVERTENCIAS, e INSTRUCCIONES que acompañan
cada producto para evitar lesiones o desperfectos durante el funcionamiento del sistema. ENERPAC
NO SE HACE RESPONSABLE DE LOS DAÑOS O LESIONES CAUSADOS POR USO INSEGURO DEL
PRODUCTO, FALTA DE MANTENIMIENTO O APLICACION INCORRECTA DEL PRODUCTO O DEL
SISTEMA. Póngase en contacto con Enerpac si tiene dudas en cuanto a la seguridad o las aplicaciones.
ADVERTENCIA
No desarme el cilindro. El casquillo de tope es accionado por resorte y puede producir
lesiones personales graves si no se desarma correctamente el cilindro. Para las
reparaciones, comuníquese con el centro de servicio técnico autorizado de su zona.
ADVERTENCIA
Para evitar lesiones personales, siempre use equipo protector adecuado para manejar
equipos hidráulicos. (Por ejemplo, anteojos protectores, guantes, etc.).
ADVERTENCIA
La presión de funcionamiento del sistema no debe exceder el régimen de presión del
componente de menor capacidad en el sistema.
ADVERTENCIA
Nunca sobrecargue el cilindro. Si se aplica una carga que excede la capacidad del cilindro,
se puede averiar el equipo y causar lesiones personales.
ADVERTENCIA
Asegúrese que todos los componentes del sistema estén protegidos de fuentes externas
nocivas, tales como el exceso de calor, llamas, piezas móviles de máquinas, cantos
afilados y productos químicos corrosivos. No exponga el equipo a temperaturas de 65°C
(150°F) o mayores.
L1975 Rev. B 10/2019 ES
Hoja de instrucciones
Cilindros Pull-pac

14
ATENCIÓN
No utilice la manguera hidráulica para levantar un componente hidráulico ya que se puede
dañar la manguera o el componente.
ATENCIÓN
Use menos de la carrera máxima nominal. Si el cilindro funciona superando los límites de
su carrera nominal, se puede dañar.
ESPECIFICACIONES
Modelo
Nro.
Capacidad
Toneladas
(US)
Carrera
cm
(plug.)
Superficie
efectiva
cm²
( pulg.²)
Capacidad
de aceite
cm³
( pulg.³)
Pesos
kg (lbs)
A
cm.
( pulg.)
B
cm.
( pulg.)
C
cm.
( pulg.)
BRP106C 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
15,9
(35)
58,75
(23.13) -- 3,51 (1.38)
BRP106L 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
13,2
(29)
56,36
(22.19)
71,60
(28.19)
3,00
(1.18)
BRP302 30 6,35
(2.50)
46,6
(7.22)
303,2
(18.5)
34,0
(75)
91,44
(36.00)
110,7
(43.57)
3,81
(1.50)
BRP306 30 15,24
(6.00)
46,6
(7.22)
709,7
(43.3)
48,1
(106)
96,40
(37.95)
111,6
(43.95)
3,81
(1.50)
AC
B
3/8" NPT
BRP-302, BRP-306
3/8" NPT
A
C
B
BRP-106C
3/8" NPT
A
B
C
BRP-106L
INSTALACIÓN
Coloque en la manguera medio cople macho. Una las mitades macho y hembra del acoplador
apretándolas a mano solamente. El uso de herramientas dañará el acoplador.
ATENCIÓN
Posicione las mangueras de manera tal que se eviten curvas pronunciadas, retorcimientos
e impactos abruptos provenientes de objetos, ya que pueden desgastar o dañar la
manguera, y determinar su funcionamiento defectuoso prematuro.

15
FUNCIONAMIENTO
Consulte la hoja de instrucciones provista con la bomba, para obtener información sobre su instalación
y funcionamiento.
1. Revise el nivel de aceite en la bomba.
2. Asegúrese de que todas las conexiones estén apretadas y no presenten fugas.
3. Para purgar el aire del sistema, coloque el cilindro a un nivel más bajo que la bomba con el acoplador
mirando hacia usted. Haga funcionar el cilindro varias veces hasta que el movimiento sea uniforme.
4. Ponga en funcionamiento la bomba para aumentar la presión, lo que hará que el cilindro se retraiga.
El cilindro se extenderá cuando se libere la presión. La velocidad de extensión depende de la longitud
de la manguera y otras restricciones en la línea.
ADVERTENCIA
Mantenga las manos y el cuerpo fuera del trayecto que recorren el cilindro y la carga.
ADVERTENCIA
NO MANIPULE LAS MANGUERAS PRESURIZADAS. El
escape de fluido hidráulico a presión tiene fuerza suficiente
para penetrar la piel, causando lesiones graves. Si se inyecta
fluido en la piel, consulte a un médico de inmediato.
MANTENIMIENTO
Utilice tapas guardapolvo en los acopladores cuando los cilindros estén desconectados, a fin de evitar el
ingreso de suciedad al sistema. Mantenga limpias las piezas.
Inspeccione todos los componentes para determinar si están desgastados o dañados antes y después
de su uso.

16
Problema Causa posible Solución
El cilindro no se extiende, lo
hace lentamente o
irregularmente.
Bajo nivel de aceite en la bomba. Añada aceite de acuerdo a las instrucciones en
la bomba.
La válvula de alivio de la bomba está
abierta.
Cierre la válvula de alivio de la bomba.
El acoplador hidráulico está suelto. Revise que todos los acopladores estén
totalmente apretados.
La carga es demasiado pesada. No trate de jalar más del tonelaje nominal.
Aire retenido en el sistema. Purgue el aire de acuerdo a las instrucciones en
la página 15.
Atascamiento del émbolo del
cilindro.
Revise si el cilindro está dañado.
Pida que lo repare un técnico experto en
sistemas hidráulicos.
El cilindro se extiende, pero
no retiene la presión
Fugas en las conexiones. Revise que todas las conexiones estén
apretadas y sin fugas.
Fugas en los sellos del cilindro. Ubique la(s) fuga(s) y haga reparar el equipo por
un técnico experto en sistemas hidráulicos.
Fuga interna en la bomba. Haga reparar la bomba por un técnico experto
en sistemas hidráulicos.
El cilindro no se retrae, lo
hace parcialmente o más
lentamente que lo normal.
La válvula de alivio de la bomba está
cerrada.
Abra la válvula de alivio de la bomba.
El depósito de la bomba está lleno
en exceso.
Vacíe el aceite hasta la marca “full” (lleno).
Vea las instrucciones en la bomba.
El acoplador hidráulico está suelto Revise que todos los acopladores estén
totalmente apretados.
Aire retenido en el sistema. Purgue el aire de acuerdo a las instrucciones en
la página 15.
D.I. de la manguera demasiado
estrecho.
Use una manguera hidráulica de mayor
diámetro.
El resorte de retracción del cilindro
está roto o existe otro daño en el
cilindro.
Haga reparar el cilindro por un técnico experto
en sistemas hidráulicos.
GUIA DE LOCALIZACION DE AVERIAS
La información siguiente está destinada sólo a ayudar a determinar si existe alguna averia. Para las
reparaciones, diríjase al centro de servicio autorizado Enerpac de su zona.
ADVERTENCIA
No desarme el cilindro. El casquillo de tope es accionado por resorte y puede producir
lesiones personales graves si no se desarma correctamente el cilindro.

17
IMPORTANTI ISTRUZIONI AL RICEVIMENTO
Ispezionare visivamente tutti i componenti per accertare eventuali danni derivanti dal trasporto. Se del
caso, sporgere subito reclamo all’impresa di trasporti. I danni di trasporto NON SONO coperti dalla
garanzia. L’impresa di trasporti è responsabile degli stessi e deve rispondere di tutti i relativi costi di
riparazione e sostituzione dei componenti.
DESCRIZIONE
I cilindri Pull-pac della Enerpac sfruttano la pressione idraulica per produrre una forza di tensione o di
tiro. Applicazioni tipiche di questi cilindri sono: prove di tensione, misurazioni ponderali, chiusura di
linee di tensione oppure come sostituti dei comuni estrattori con arresto di cavi, in situazioni in cui sia è
necessaria una forza ingente su una corsa breve.
INFORMAZIONISULLA SICUREZZA
Leggere tutte le ISTRUZIONI ed i segnali di AVVISO, e di ATTENAIONE. Attenersi rigorosamente agli
stessi per evitare infortuni o danni materiali durante il funzionamento del sistema. L’ENERPAC NON É
RESPONSABILE DI DANNI O LESIONI RISULTANTI DA USO IMPROPRIO DEL PRODOTTO E/O DEL
SISTEMA AD ESSO COLLEGATO. In caso di dubbi sulle applicazioni pel prodotto e sulle precauzioni di
sicurezza, rivolgersi all’ENERPAC.
AVVISO
Non smontare il cilindro. La ghiera di finecorsa è precaricata a molla e potrebbe causare
gravi lesioni se non si smonta correttamente il cilindro. Per le riparazioni, rivolgersi al
Centro di Assistenza Autorizzato Enerpac più vicino.
AVVISO
Per evitare infortuni quando si lavora con apparecchiature idrauliche, indossare sempre
attrezzature di protezione personale adeguati (occhiali di sicurezza, guanti, ecc.).
AVVISO
La pressione di esercizio del sistema non deve superare la pressione nominale dei
componenti del sistema aventi la minima pressione nominale.
AVVISO
Non sovraccaricare mai il cilindro. Il sollevamento di un carico superiore alle capacità del
cilindro può causare il guasto dell’attrezzatura ed infortuni.
AVVISO
Assicurarsi che tutti i componenti del sistema siano protetti da potenziali cause di danni,
quali temperature eccessive, flamme, parti meccaniche mobili, orli affilati e sostanze
chimiche corrosive. Non esporre l’attrezzatura a temperature superiori a 65°C (150 °F).
L1975 Rev. B 10/2019 IT
Manuale di istruzioni
Cilindri Pull-pac

18
ATTENZIONE
Non usare il tubo idraulico per trasportare componenti idraulici, poiché il tubo o il
componente potrebbero danneggiarsi.
ATTENZIONE
Usare una corsa inferiore a quella massima nominale. L’uso del cilindro oltre i propri limiti
di corsa nominale può danneggiare il cilindro stesso.
DATI TECNICI
Modello
N.
Capacità
short ton
(tonnellate)
Superficie
utile
cm (pollici)
Corsa
cm²
(pollici²)
Capacità
dell’olio
cm³
(pollici³)
Peso
kg
(lIbbre)
A
cm.
(pollici)
B
cm.
(pollici)
C
cm.
(pollici)
BRP106C 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
15,9
(35)
58,75
(23.13) -- 3,51 (1.38)
BRP106L 10 15,24
(6.00)
15,0
(2.32)
226,2
(13.8)
13,2
(29)
56,36
(22.19)
71,60
(28.19)
3,00
(1.18)
BRP302 30 6,35
(2.50)
46,6
(7.22)
303,2
(18.5)
34,0
(75)
91,44
(36.00)
110,7
(43.57)
3,81
(1.50)
BRP306 30 15,24
(6.00)
46,6
(7.22)
709,7
(43.3)
48,1
(106)
96,40
(37.95)
111,6
(43.95)
3,81
(1.50)
AC
B
3/8" NPT
BRP-302, BRP-306
3/8" NPT
A
C
B
BRP-106C
3/8" NPT
A
B
C
BRP-106L
INSTALLAZIONE
Collegare il tubo flessibile all’attacco sulla bocca da 3/8 pollice npt. unire le due metà dell’attacco,
serrandole solo a mano. per non danneggiare l’attacco, non usare attrezzi.
ATTENZIONE
Sistemare i tubi flessibili evitando piegature, attorcigliamenti ed urti, che potrebbero
logorare o danneggiare i tubi, con conseguente riduzione della loro durata.

19
FUNZIONAMENTO
Per informazioni sull’installazione e l’uso della pompa, consultare il manuale di istruzioni fornito con essa.
1. Controllare il livello dell’olio nella pompa.
2. Accertarsi che tutti i collegamenti siano ben serrati e che non perdano.
3. Disaerare il sistema ponendo il cilindro più in basso della pompa con l’attacco rivolto verso l’alto ed
azionando ciclicamente diverse volte il cilindro fino a quando il movimento risulta uniforme.
4. Azionare la pompa per produrre pressione, facendo retrarre il cilindro. Il cilindro si estende quando
si toglie la pressione. La velocità di estensione dipende dalla lunghezza del tubo flessibile e da altre
ostruzioni nella tubazione.
AVVISO
Tenere le mani ed il corpo lontani dal cilindro e dal carico.
AVVISO
MANEGGIARE CON CAUTELA I TUBI IDRAULICI IN
PRESSIONE. L’olio che fuoriesce sotto pressione
puó penetrare sotto la pelle, provocando lesioni gravi.
Se si riscontra la presenza di olio sotto pelle, rivolgersi
immediatamente ad un medico.
MANUTENZIONE
Tenere i cappellotti sugli attacchi quando i cilindri sono scollegati, per impedire che nel sistema entri
sporco. Mantenere puliti i componenti. Prima e dopo l’uso, ispezionare tutti i componenti per verificare la
presenza di usura o di danni.

20
Problema Possibili cause Soluzione
Il pistone non avanza, avanza
lentamente o avanza a scatti.
Basso livello dell’olio nel serbatoio. Aggiungere olio.
La valvola di scarico della pompa è
aperta.
Chiudere la valvola di scarico della pompa.
Collegamento oleodinamico
allentato.
Verificare che tutti i collegamenti siano ben
serrati.
La carga es demasiado pesada. Non tentare di sollevare un carico più pesante
del valore nominale.
Aria intrappolata nel sistema. Estrarre l’aria come descritto pagina 19.
Grippaggio del pistone. Verificare eventuali danni al pistone/cilindro
Rivolgersi ad un tecnico idraulico qualificato.
Il pistone avanza ma non
mantiene la pressione.
Perdita in un collegamento. Verificare che tutti i collegamenti siano ben
serrati e privi di perdite.
Perdita dalle guarnizioni del cilindro. Localizzare le perdite e, per le riparazioni,
rivolgersi ad un tecnico idraulico qualificato.
Perdita interna nella pompa. Rivolgersi ad un tecnico idraulico qualificato.
Il pistone non ritorna, ritorna
parzialmente o ritorna più
lentamente del normale.
La valvola di scarico della pompa è
chiusa.
Aprire la valvola di scarico della pompa.
Serbatoio troppo pieno. Scaricare l’olio fino al livello contrassegnato.
Collegamento oleodinamico allen-
tato.
Verificare che tutti i collegamenti siano ben
serrati.
Aria intrappolata nel sistema. Estrarre l’aria come descritto pagina 19.
Diametro interno del tubo flessibile
troppo piccolo.
Usare un tubo flessibile di diametro maggiore.
Molla di richiamo nel cilindro rotta o
altro danno nel cilindro.
Rivolgersi ad un tecnico idraulico qualificato.
GUIDA ALLA RICERCA DEI GUASTI
Le informazioni qui di seguito riportate sono di ausilio per determinare se esiste un problema. Per
assistenza technica, rivolgersi al Centro di Assistenza Autorizzato ENERPAC piú vicino.
AVVISO
Non smontare il cilindro. La ghiera di finecorsa è precaricata a molla e potrebbe causare
gravi lesioni se non si smonta correttamente il cilindro.
