EnGenius EZ Hotspot Extender User manual

Quick Installation Guide
EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu

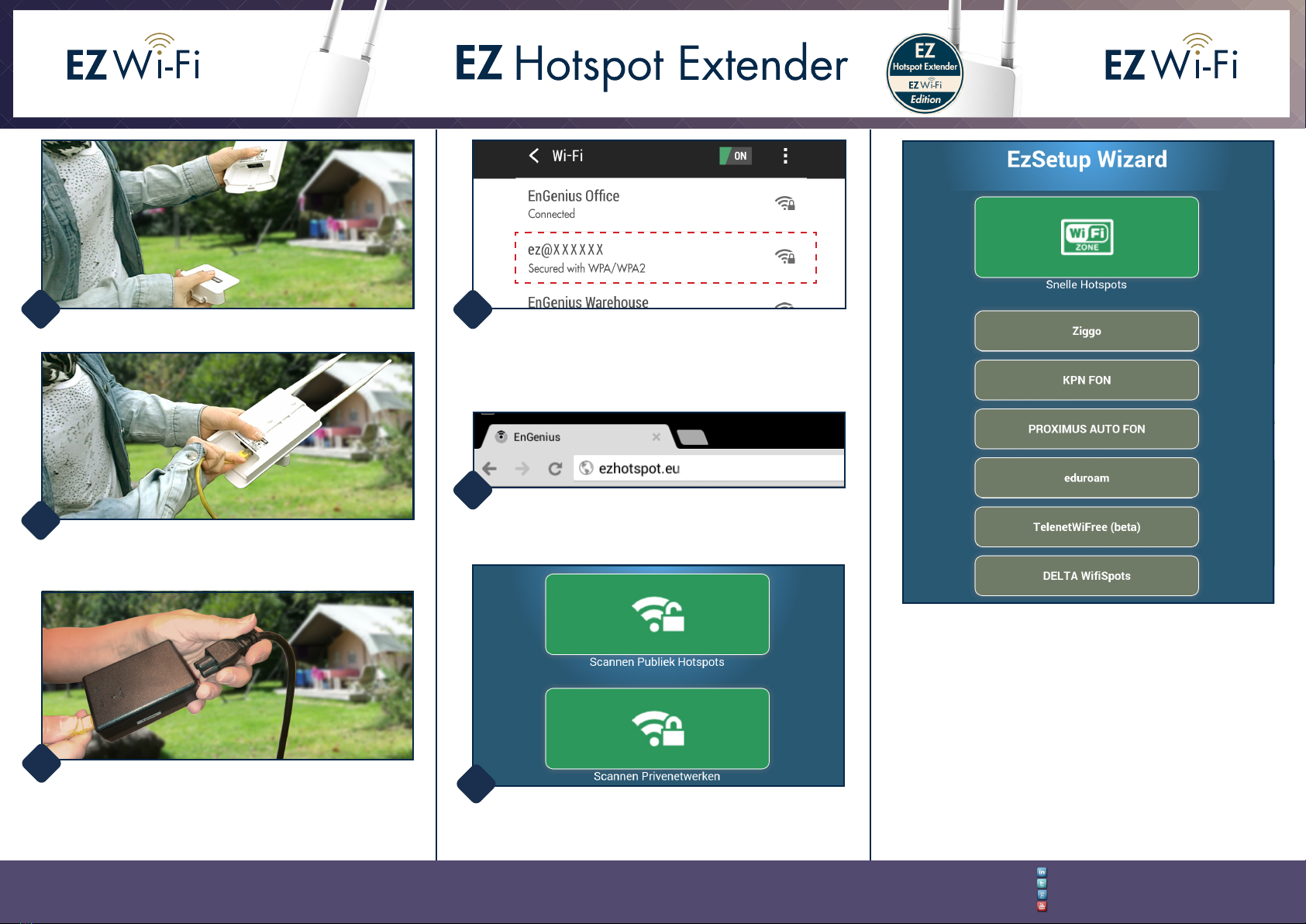

Typ ezhotspot.eu in uw browser.
Kies welke optie van toepassing is op uw locatie.
Onder ‘Quick Hotspots’ vindt u meer opties die wellicht van
toepassing zijn in uw situatie.
Ga naar het netwerkcentrum, bekijk de SSIDs (netwerk namen) en
kies ez@XXXXXX. U vindt dit adres op de achterzijde van uw
product. Voer uw wachtwoord in. (Deze staat ook op de achterzijde).
Verwijder het onderste paneel op de achterzijde.
Verbind één einde van de Ethernet kabel (niet bijgeleverd) met de
LAN (PoE)-poort van de EZ Hotspot Extender. De LAN (PoE)-poort
bevindt zich rechts op de achterzijde van het product.
Verbind het andere einde van de Ethernet kabel in de PoE-poort
van de PoE Injector. Sluit de stroomkabel van de PoE Injector aan
en stop de stroomkabel in een stopcontact. Het product is klaar om
te congureren wanneer de twee LEDs (Power en Wireless) aan
staan en het groene LED stopt met knipperen. Dit kan ongeveer 30
seconden duren.
1
2
3
4
6
5

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu

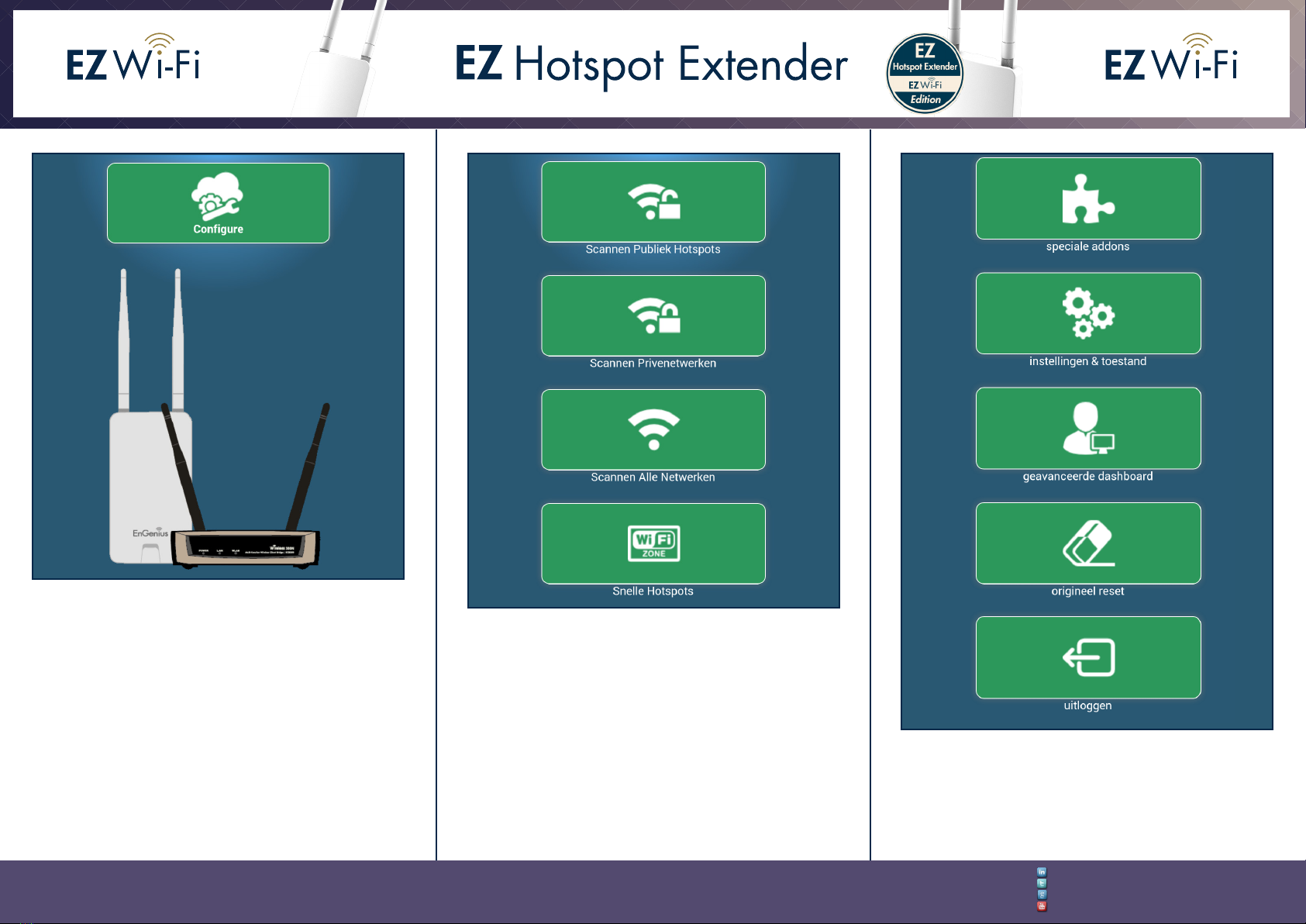

Menu Explanation Guide
Zodra u op ezhotspot.eu aangekomen bent dient u het apparaat te
conguren. Druk op ‘Congure’ om hier mee te beginnen.
Hier ziet u het complete menu. Dit zijn de meest gebruikte opties.
In deze handleiding zullen we elke knop bespreken.
Hier ziet u de overige opties in het hoofdmenu. In deze handleiding
zullen we elke knop bespreken.
Hoofdmenu

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
Druk op de ‘Scannen Publiek Hotspots’-knop om de scan te starten.
De scan duurt zo’n 9 seconden.
Onder de knoppen vind u nog een uitleg wat een publieke hotspot
inhoudt.
Na de scan ziet u dit menu. Hier kunt u de scan herhalen, terug
gaan naar het menu of een hotspot kiezen om te repeaten.
Het kan voorkomen dat u verbonden bent en een IP-adres hebt
op de WAN, maar dat er geen internet is. Het is mogelijk dat uw
MAC-adres geblokkeerd is door het AP waarmee u verbonden
bent. Druk op ‘Device Blocked?’ om een willekeurig MAC-adres te
generen om het adres dat geblokkeerd is te overschrijven.
Wanneer u drukt op het SSID ziet u een lijst met alle publieke
hotspots in uw omgeving. Selecteer het publieke hotspot dat u
wenst te gebruiken.
Nadat u de open en publieke hotspot heeft gekozen kiest u
‘Bevestigen’ om te verbinden.
Scan voor publieke hotspots
5
4
3
2
1

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

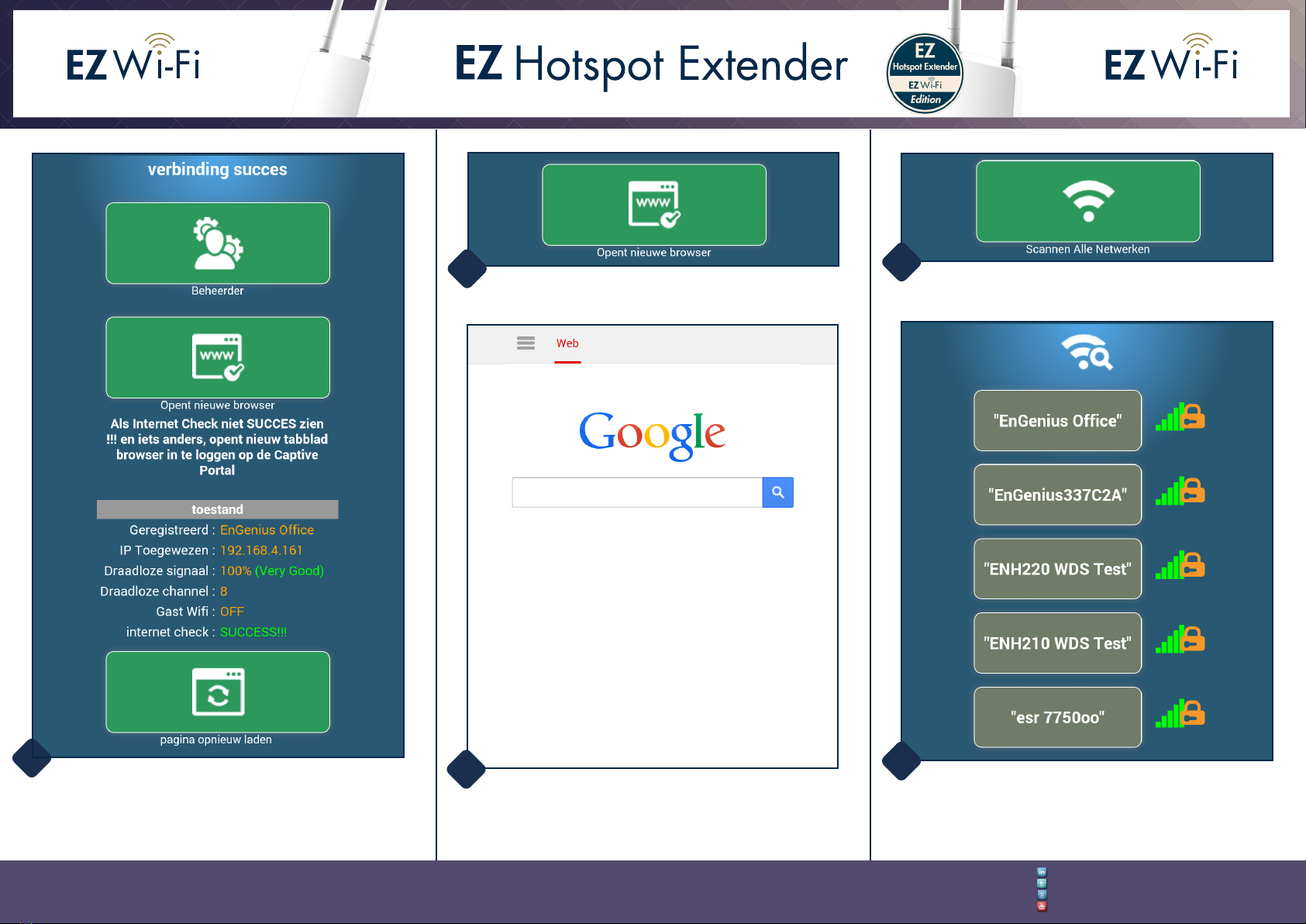

Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
Een nieuwe web browser zal worden geopend. Hier kunt u de
gegevens van uw voucher invullen. Na het invullen kunt u zonder
problemen genieten van het internet.
Wanneer er niet automatisch een web browser naar voren komt
klikt u op ‘Open New Browser’ om deze te openen. Dit kan van
pas komen wanneer de web browser zich niet uit zichzelf opent en
u uw vouchergegevens nog moet invullen.
Druk op de ‘Scannen Privenetwerken’-knop om de scan te
beginnen.
De scan duurt zo’n 9 seconden.
Onder de knoppen vind u nog een uitleg wat een prive hotspot
inhoudt.
Scan voor privenetwerken
8
7
6
1
2

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
3
000000000
Na de scan ziet u dit menu. Hier kunt u de scan herhalen, terug
naar het vorige menu of een hotspot selecteren om te repeaten.
Door te drukken op het SSID ziet u een lijst met alle beveiligde
hotspots in uw omgeving. Selecteer het beveiligde hotspot dat u
wenst te gebruiken.
Vervolgens drukt u op ‘Bevestigen’ om de verbinding tot stand te
brengen.
Na het selecteren van de beveiligde hotspot geeft u de
encryptiesleutel die bij deze hotspot hoort op.
4
5
6

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
7
Druk op de ‘Scannen Alle Netwerken’-knop om alle netwerken te
zien in uw omgeving.
U zult een lijst zien met netwerken in uw omgeving. U krijgt tevens
te zien hoe sterk het signaal is en of het netwerk beveiligd is of
open. Druk op het SSID dat u wenst te repeaten.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.
U kunt een browser openen door te klikken op ‘Open New
Browse r’.
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
Scan alle netwerken
8
9
1
2

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

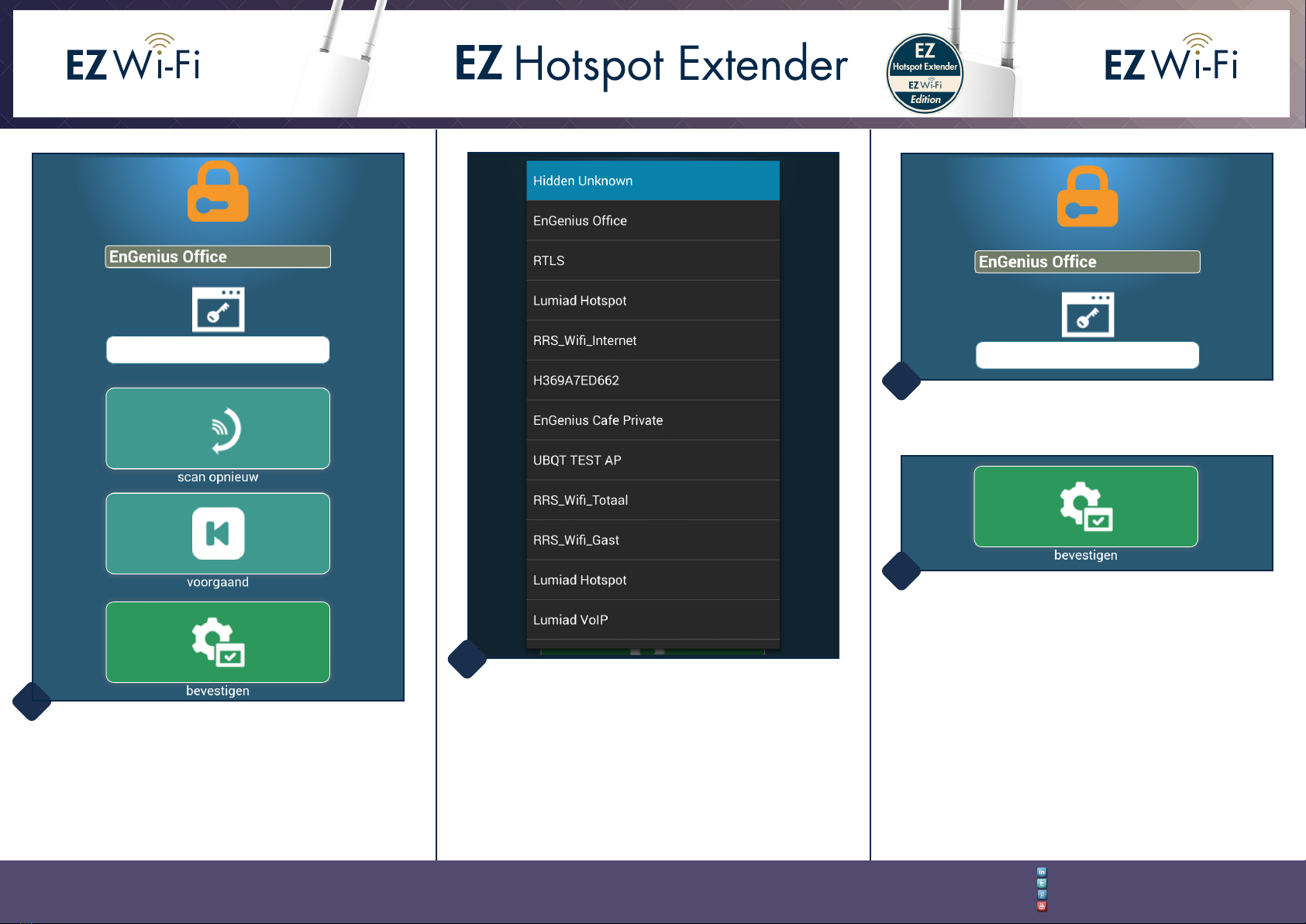

Geef de encryptiesleutel in indien dit nodig is.
Van het SSID zult u de informatie opnieuw zien en tevens hoe sterk
het signaal is.
Nadat u wellicht de encryptiesleutel heeft ingevuld (indien nodig)
drukt u op ‘Bevestigen’.
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
3
4
5

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

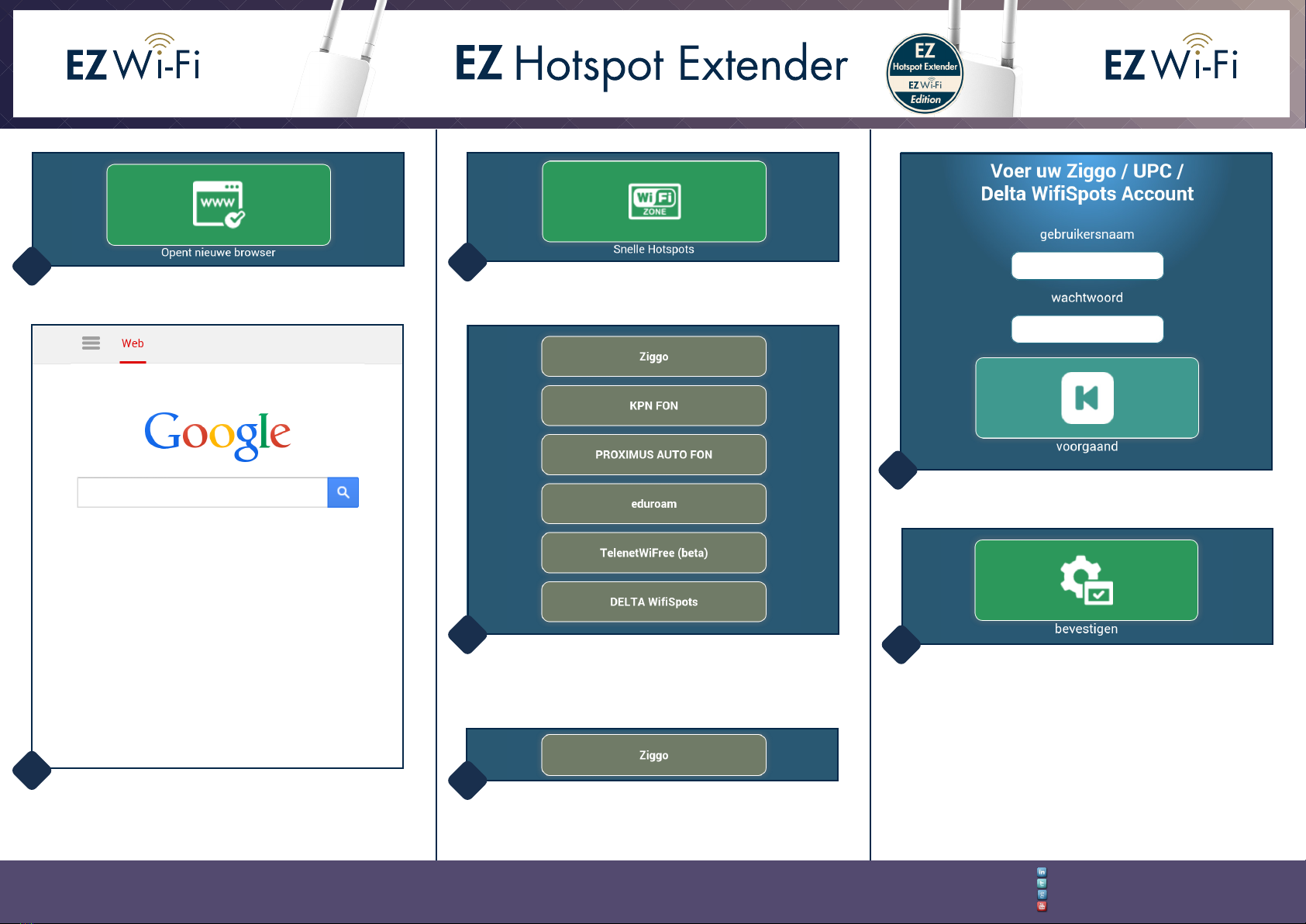

Login door uw Ziggo gebruikersnaam en wachtwoord in te geven.
Wanneer u uw accountdetails heeft ingevoerd kiest u ‘bevestigen’.
Kies ‘Ziggo’.
U ziet een paar extra opties die u kunt kiezen. We zullen ze
allemaal behandelen in deze handleiding.
Druk op ‘Snelle Hotspots’.
U kunt een browser openen door te klikken op ‘Open New
Browser’.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.
Snelle Hotspots
Snelle Hotspots - Ziggo/UPC Wifispots
6
7
1
1
2
2
3

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
Ziggo

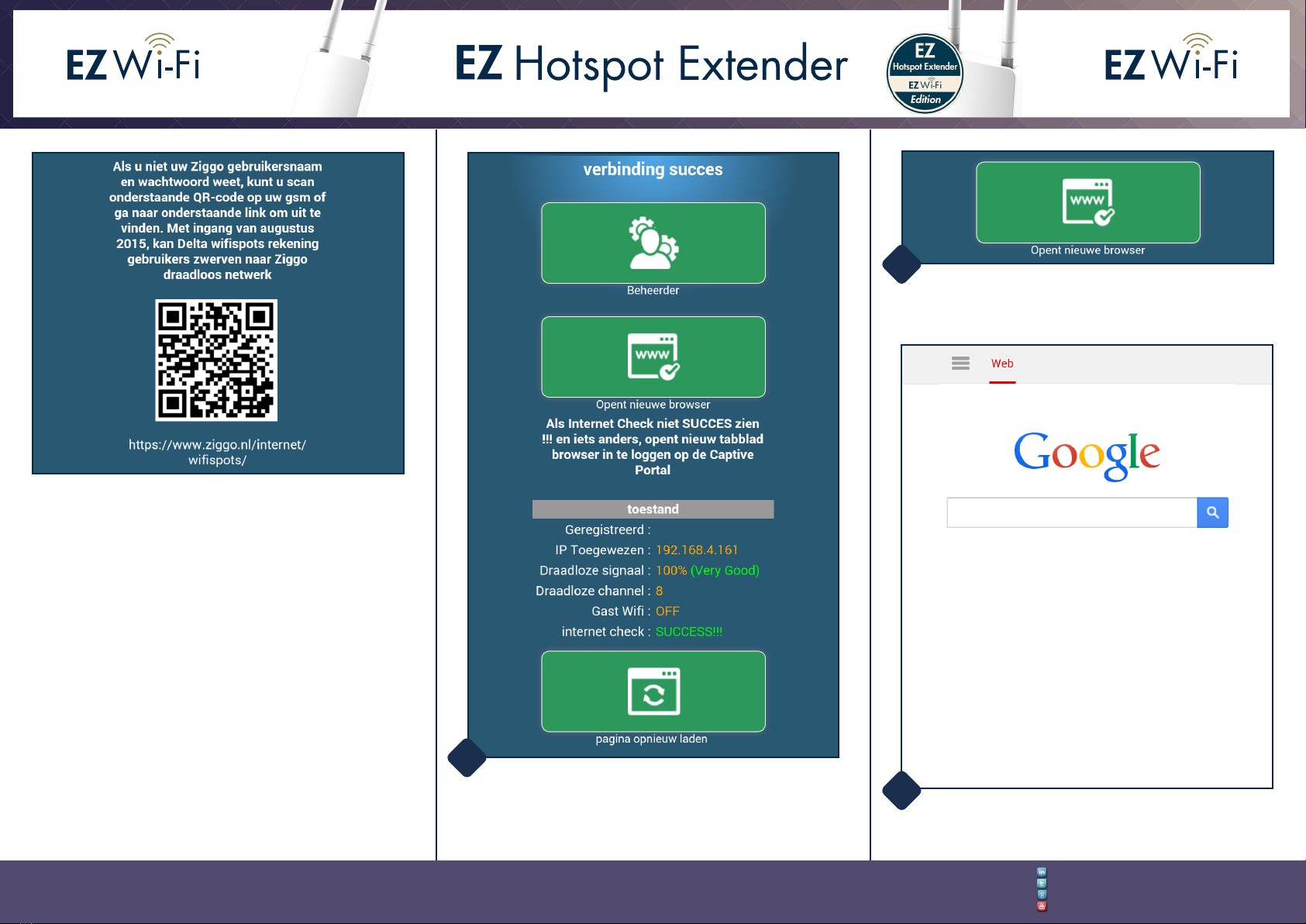

Mocht u uw gebruikersnaam en wachtwoord niet meer weten,
kunt u onder de knoppen informatie vinden hoe u deze weer kunt
vinden.
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
U kunt een browser openen door te klikken op ‘Open New
Browse r’.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.
4
5
6

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

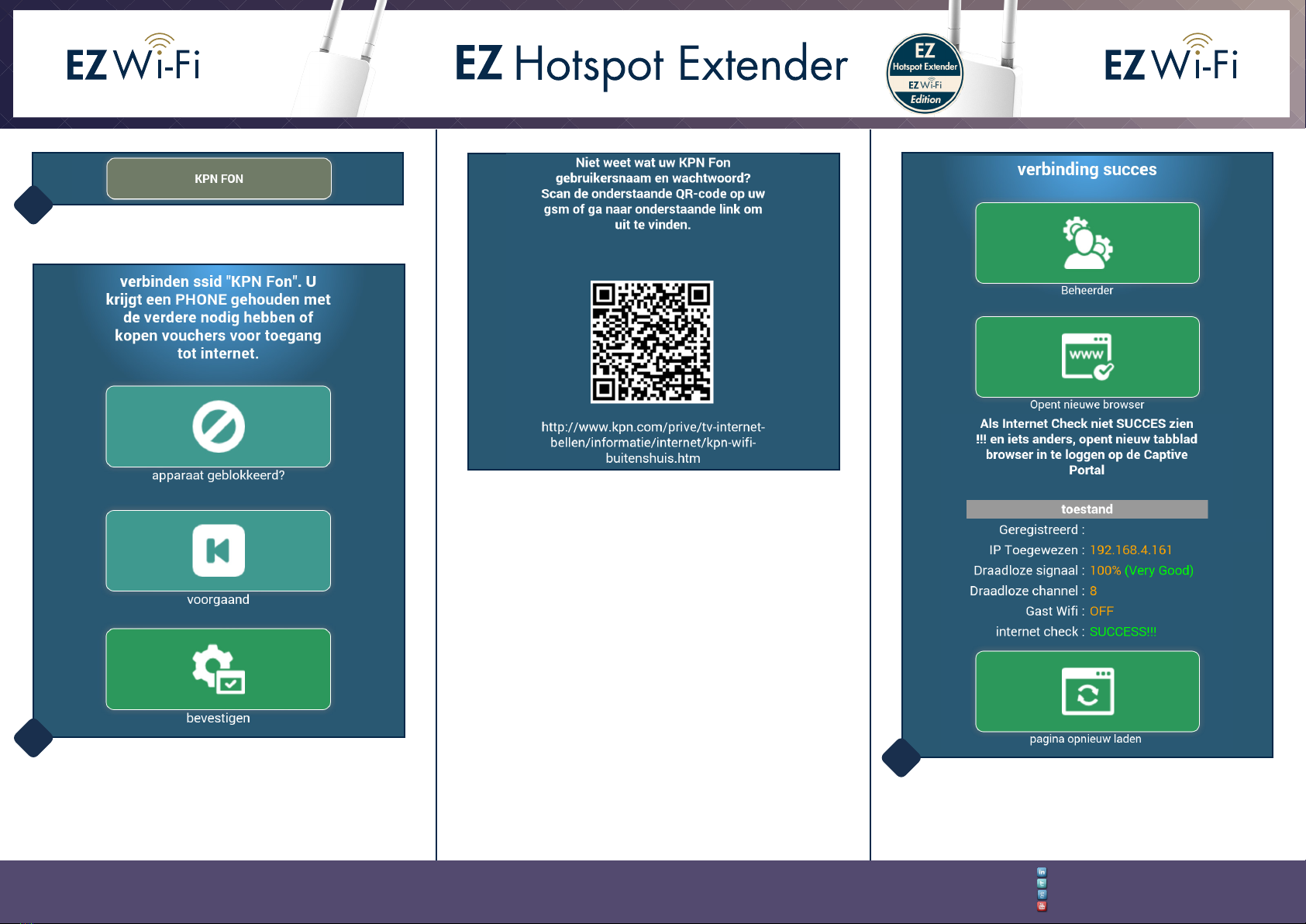

KPN Fon
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
Hier vindt u informatie en kunt u teruggaan naar het vorige menu.
Het kan voorkomen dat u verbonden bent en een IP-adres hebt
op de WAN, maar dat er geen internet is. Het is mogelijk dat uw
MAC-adres geblokkeerd is door het AP waarmee u verbonden
bent. Druk op ‘apparaat geblokkeerd?’ om een willekeurig MAC-
adres te generen om het adres dat geblokkeerd is te overschrijven.
Druk op ‘KPN Fon’.
Snelle Hotspots - KPN Fon
1
2
3

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
U kunt een browser openen door te klikken op ‘Open New
Browse r’.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.

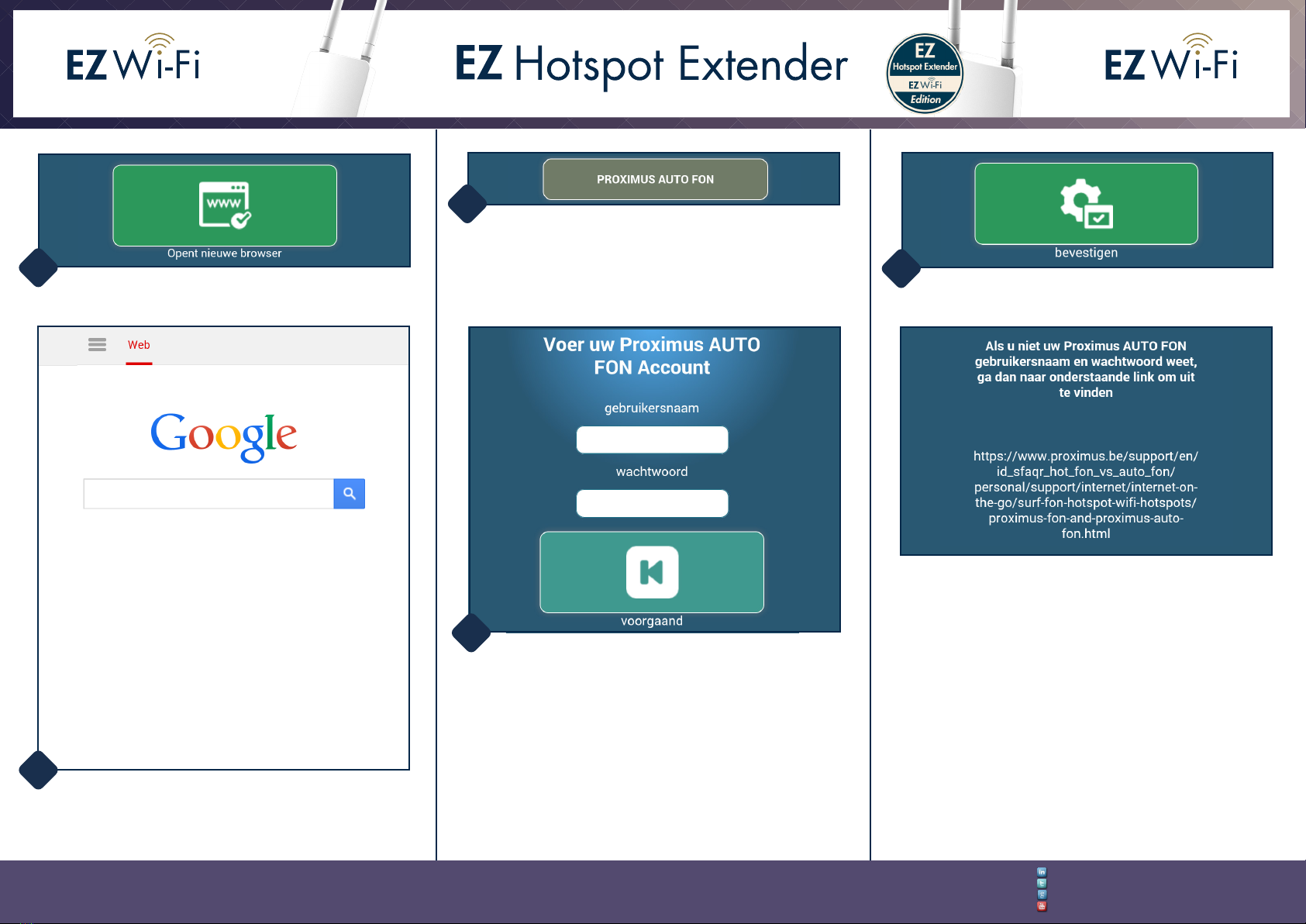

Druk op ‘PROXIMUS AUTO FON’.
Log in door uw PROXIMUS_AUTO_FON gebruikersnaam en \
wachtwoord in te geven.
Wanneer u uw accountdetails heeft ingevuld drukt u op
‘bevestigen’.
Mocht u uw gebruikersnaam en wachtwoord niet meer weten,
kunt u onder de knoppen informatie vinden hoe u deze weer kunt
vinden.
Snelle Hotspots - PROXIMUS AUTO FON
4
5
1
2
3

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
Proximus AUTO FON
Druk op ‘Eduroam’.
Login door uw Eduroam gebruikersnaam en wachtwoord in te
geven.
Wanneer u uw accountdetails heeft ingevuld drukt u op
‘bevestigen’.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.
U kunt een browser openen door te klikken op ‘Open New
Browse r’.
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
Snelle Hotspots - Eduroam
4
5
6
1
2
3

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
eduroam
Onder de knoppen kunt u nog een uitleg vinden wat eduroam
inhoudt en of dit iets voor u is.
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
U kunt een browser openen door te klikken op ‘Open New
Browse r’.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.
4
5
6

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
TelenetWiFree
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
Mocht u uw gebruikersnaam en wachtwoord niet meer weten,
kunt u onder de knoppen informatie vinden hoe u deze weer kunt
vinden.
Druk op ‘TelenetWiFree’.
Login door uw TelenetWiFree gebruikersnaam en wachtwoord in
te geven.
Wanneer u uw accountdetails heeft ingevuld drukt u op
‘bevestigen’.
Snelle Hotspots - TelenetWiFree
1
2
3
4

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
U kunt een browser openen door te klikken op ‘Open New
Browse r’.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.
Wanneer u uw accountdetails heeft ingevuld drukt u op
‘bevestigen’.
Login door uw DELTA WiSpots gebruikersnaam en wachtwoord in
te geven.
Druk op ‘DELTA WiSpots’.
Mocht u uw gebruikersnaam en wachtwoord niet meer weten,
kunt u onder de knoppen informatie vinden hoe u deze weer kunt
vinden.
Snelle Hotspots - DELTA WifiSpots
5
6
1
2
3

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide
DELTA Wifispots

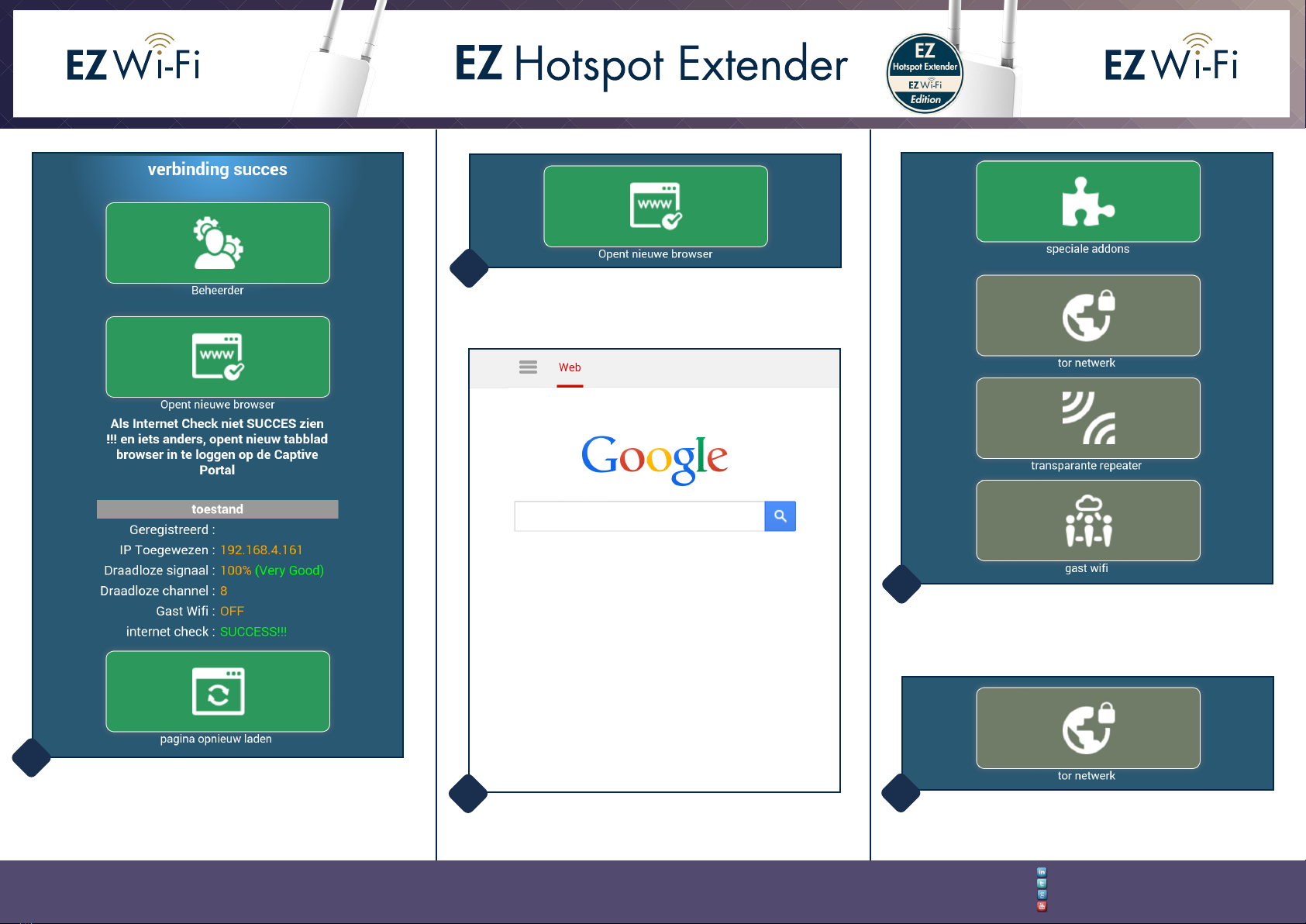

Druk op ‘Speciale addons’. Onder ‘Special Modes’ heeft u drie
opties. We zullen ze allemaal bespreken.
Druk op ‘Tor Network’.
U kunt een browser openen door te klikken op ‘Open New
Browse r’.
Een nieuwe browser zal geopend worden en u kunt zonder
problemen genieten van het internet.
Wanneer de verbinding succesvol tot stand is gebracht ziet u dit
scherm. Het zal u vertellen dat het een ‘SUCCESS!!!’ is.
Speciale addons
Speciale addons - Tor Network
4
5
6
1
1

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

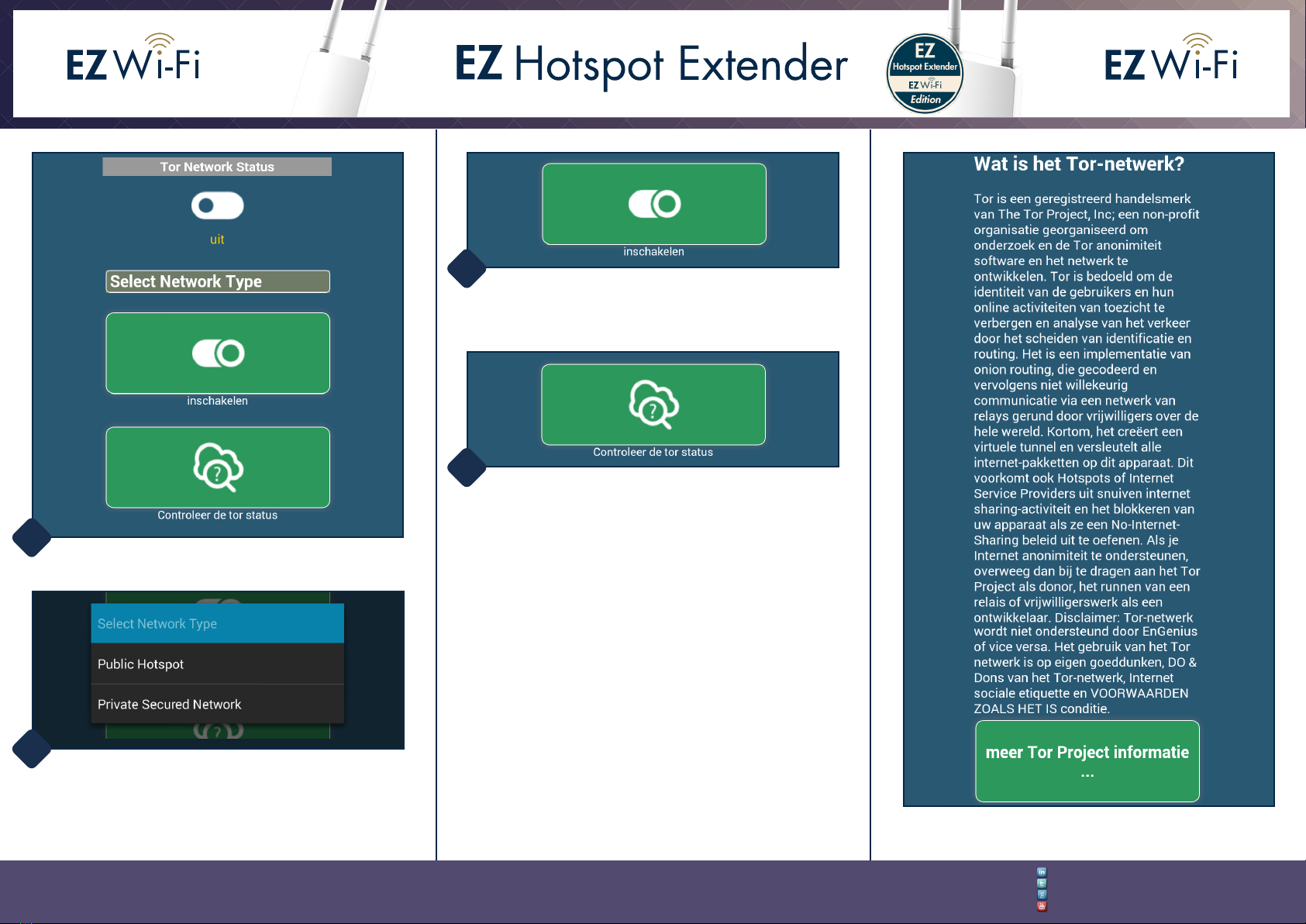

In het Tor menu kunt u zien of de ‘Tor Network Status’ aan of uit is.
Door te drukken op ‘Select Network Type’ ziet u deze opties.
Selecteer de optie die toepasbaar is op uw locatie.
U kunt de status van de Tor controleren door te drukken op
‘Controleer de tor status’.
Nadat u heeft gekozen welke optie er op uw locatie van toepassing
is drukt u op ‘inschakelen’ nu wordt Tor ingeschakeld.
Onder aan de pagina kunt u extra informatie lezen over ‘Tor
Network’. Wanneer u nog meer informatie wenst klikt u op ‘more
Tor Project details’.
2
3
4
5

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

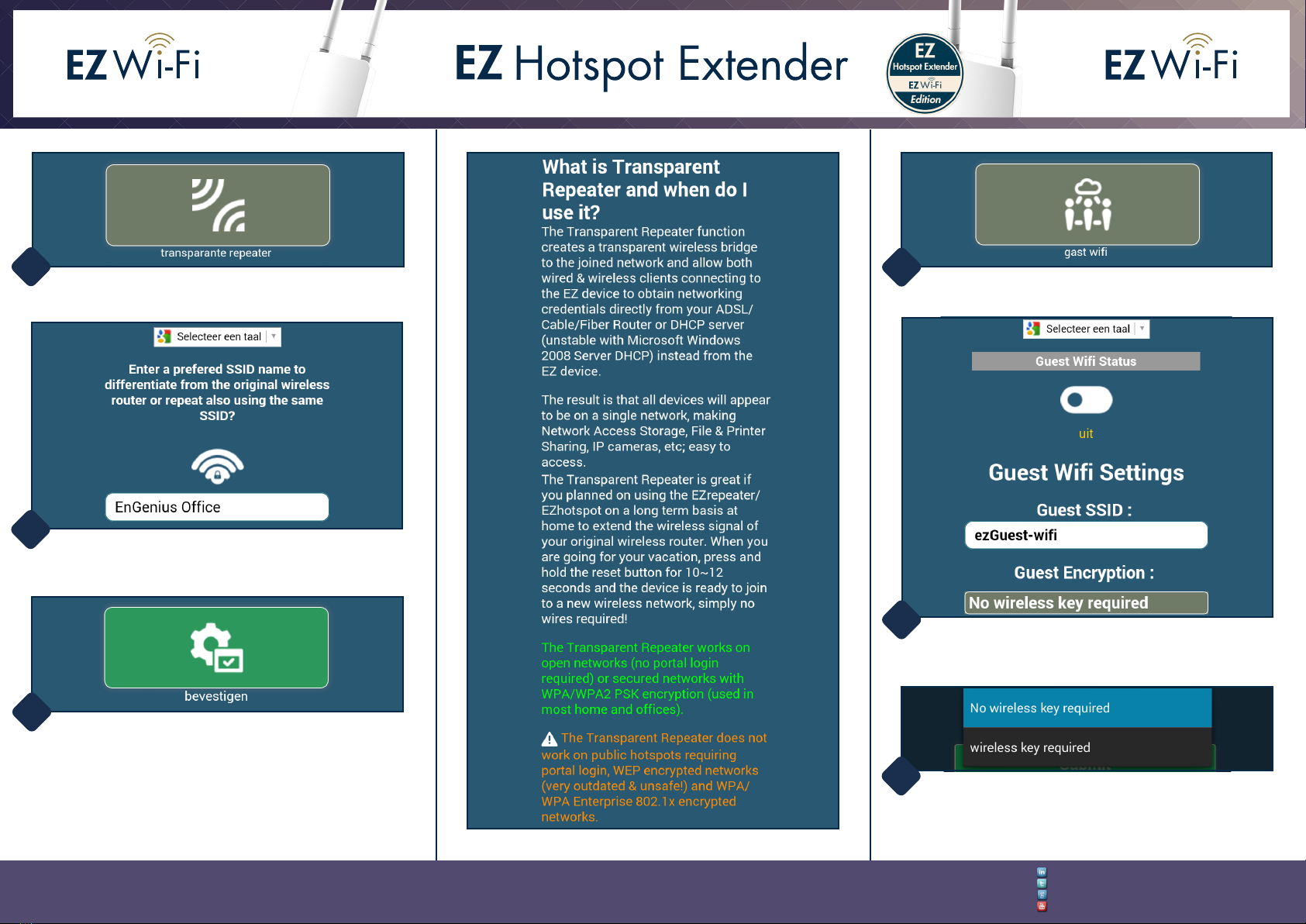

Druk op ‘Gast Wi’.
U kunt het gasten netwerk een eigennaam geven, daarnaast kunt u
kiezen om er een encryptie op te zetten als dit u voorkeur heeft.
Door op Encryption te drukken, kunt u aangeven welke optie u
voorkeur heeft. Kiest u voor ‘wireless key required’ kunt u een
wachtwoord opgeven wat de gasten dienen te gebruiken.
Wanneer u deze heeft veranderd drukt u op ‘bevestigen’ om de
wijziging door te voeren.
Onderaan de pagina kunt u lezen over de functie ‘Transparant
Repeater’.
In deze sectie kunt u het SSID veranderen naar wens.
Druk op ‘Transparent Repeater’.
Speciale addons - Transparent Repeater Special addons - Guest Wifi
1
1
2
2
3
3

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

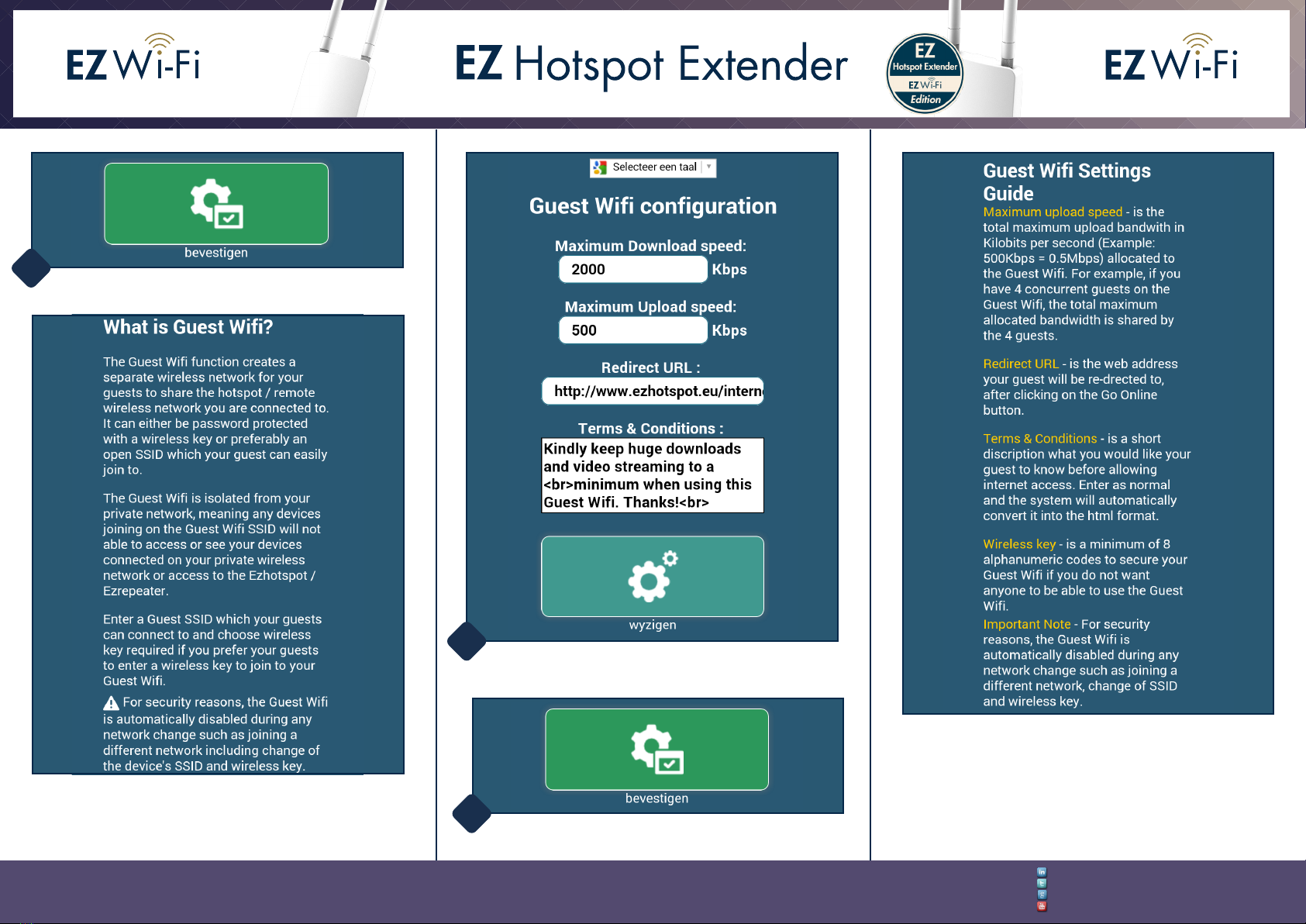

Wanneer u het heeft gewijzigd drukt u op ‘bevestigen’.
Onderaan de pagina kunt u lezen over wat een gasten netwerk
inhoud.
Wanneer u het heeft gewijzigd drukt u op ‘bevestigen’ om de
veranderingen door te voeren.
U kunt instellen hoeveel er mag gedownload en geupload. Daar-
naast kunt u Terms & Conditions noteren zodat uw gasten weten
wat ze wel en niet kunnen.
Onderaan de pagina kunt u lezen over de settings voor het gasten
netwerk.
4
5
6

EnGenius Europe | Veldzigt 28, 3454 PW Utrecht (NL)
0900-WIFIABC | www.wiabc.com Disclaimer: Information may be subject to changes without prior notication. Follow us
https://www.linkedin.com/company/engeniuseurope
https://plus.google.com/+EngeniusEuropeBVDeMeern
https://www.youtube.com/user/engeniuseuropebv
https://twitter.com/engeniuseu
Menu Explanation Guide

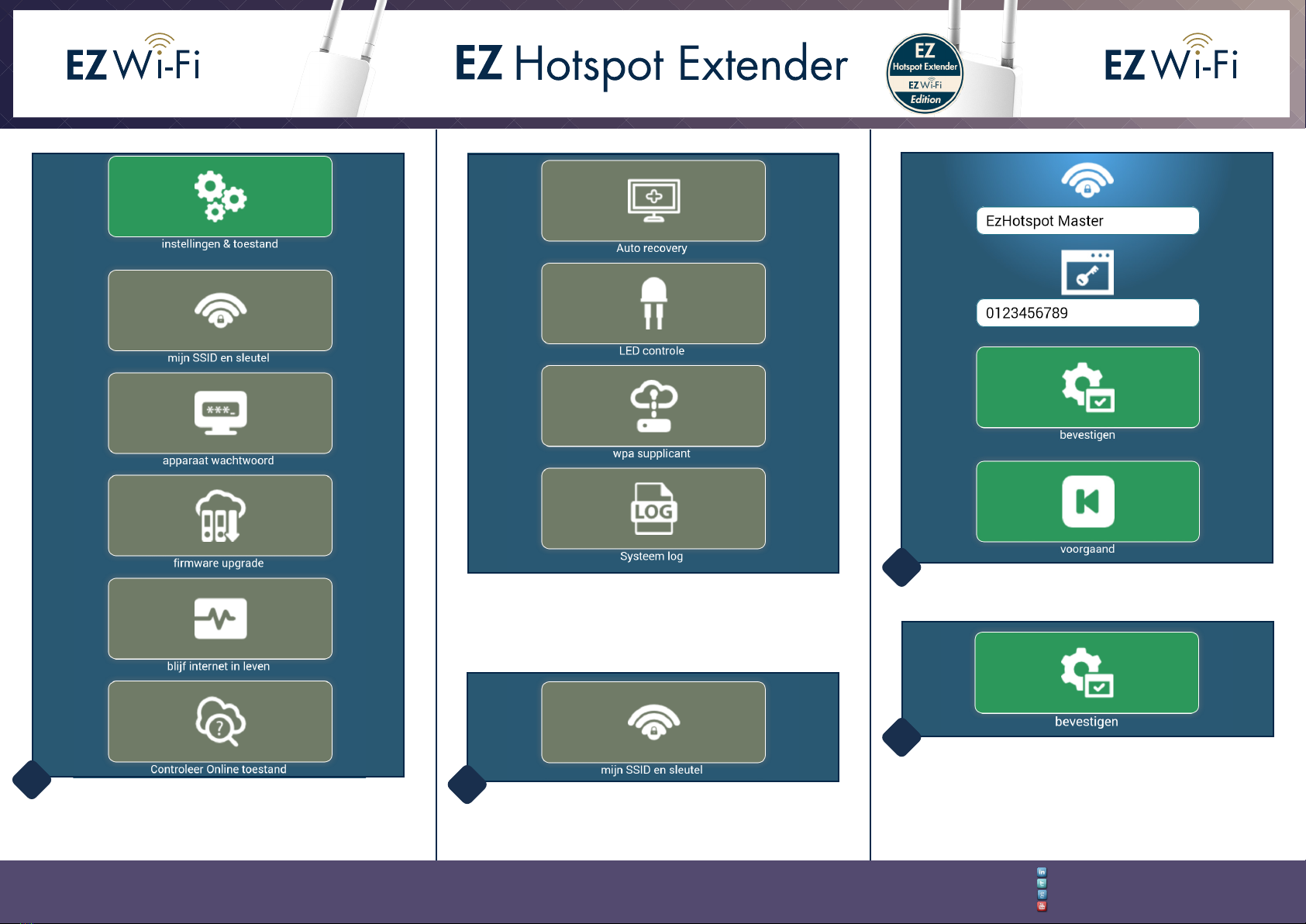

Druk op ‘Administration’.
Hier vindt u het administratie-menu. We zullen alle opties
behandelen.
Druk op ‘Mijn SSID & sleutel’.
Hier kunt u uw SSID en encryptiesleutel wijzigen.
Wanneer u het heeft gewijzigd drukt u op ‘bevestigent’ om de
veranderingen door te voeren.
Administratie
Administratie – mijn SSID en sleutel
1
1
2
3
