EnOcean 02LINE TRI02SYS User manual

TOC1314NUbb_1220 1/2
TRI02SYS sarl –300 rue des Arts et Métiers, 21410 PONT DE PANY
Touche LRN
1.1 Utilisation
Le capteur 02LINE 10020057.xx est conçu pour détecter les changements d’états de tous les
équipements ayant une sortie contact sec libre de potentiel, normalement ouvert (de préférence)
ou normalement fermé. Il permet de raccorder au protocole EnOcean tous les produits à report
d’état Tout Ou Rien (TOR). Le capteur est équipé d’un fil à connecter au contact sec. Le capteur
est alimenté par une cellule solaire et donc sans entretien.
Dès que le contact sec change d’état (ouvert vers fermé ou l’inverse) un message radio est
envoyé immédiatement. De plus un message est renvoyé environ toutes les 15 minutes.
Avant toute utilisation, le capteur doit être associé à un récepteur. Chaque capteur peut
commander un nombre illimité de récepteurs.
Remarque : Lire attentivement la notice d’utilisation avant la mise en service.
1.2 Clauses de garantie
Cette notice d’utilisation fait partie intégrante de l’appareil et de nos conditions de garantie. Elle
doit être remise systématiquement à l’utilisateur. Nous nous réservons le droit de modifier sans
préavis la construction technique des appareils. Les produits sont fabriqués et leur
qualité est contrôlée en ayant recours aux technologies ultramodernes et en tenant compte des
directives nationales et internationales en vigueur. Si toutefois un défaut apparaissait,
xxxxxxxxxx s’engage à remédier au défaut comme suit, sans préjudice des droits du
consommateur final résultant du contrat de vente vis-à-vis de son revendeur :
En cas de l’exercice d’un droit légitime et régulier , à son seul gré, éliminera le défaut
de l’appareil ou livrera un appareil sans défaut. Toute revendication allant au-delà et toute
demande de réparation de dommages consécutifs est exclue.
Un défaut légitime existe si l’appareil est inutilisable au moment de sa livraison au
consommateur final en raison d’un vice de construction, de fabrication ou si son utilisation
pratique est considérablement limitée. La garantie est annulée en cas d’usure naturelle,
d’utilisation incorrecte, de branchement incorrect, d’intervention sur l’appareil ou d’influence
extérieure. La durée de la garantie est de 24 mois (date de facture). Le droit français est
applicable pour le règlement des droits à la garantie.
1.3 Recyclage de l’appareil
Conformément aux directives européennes 2012/19/UE relative aux déchets
d’équipements électriques et électroniques, 2006/66/CE relative aux piles et
accumulateur ainsi qu'aux déchets de piles et d'accumulateur et leurs mises en
vigueur conformément aux législations nationales, ce logo signifie qu’il ne faut
pas jeter les appareils hors d’usage avec les ordures ménagères. Les
substances dangereuses qu’ils sont susceptibles de contenir peuvent nuire à la
santé et à l’environnement. Faites reprendre ces appareils par votre distributeur
ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
ATTENTION ! Risque de choc électrique ! (Voir UTE C18-510) Dans le cas
d’un raccordement à un équipement non raccordé à une très basse tension
de sécurité (TBTS) ou sur alimentation autonome, un défaut d’isolation de
celui-ci risque de provoquer des lésions corporelles en cas de contact y
compris sur notre capteur ! Toutes les interventions sur le réseau
d’alimentation et sur l’appareil raccordé, doivent être effectuées uniquement par des
professionnels autorisés.
•Merci de vous reporter au §4.2 pour un raccordement en toute sécurité.
•Avant toute intervention, mettre l’appareil hors tension.
•Sécuriser l’appareil contre une remise sous tension.
•Vérifier l’absence de tension dans l’appareil.
•Refermer soigneusement le boîtier avant la remise sous tension.
Tenir compte des points suivants :
•Les lois, normes et directives en vigueur.
•Les règles de l’art au moment de l’installation.
•La notice d’utilisation de l’appareil (une notice d’utilisation ne peut donner que des consignes
de nature générale. Elles doivent être interprétées dans le contexte d’une installation
spécifique).
L’appareil est prévu exclusivement pour une utilisation conforme à sa destination. Toute
intervention ou modification par l’utilisateur est interdite ! Ne pas l’utiliser en liaison avec d’autres
appareils dont le fonctionnement pourrait mettre en danger les personnes, les animaux ou les
biens.
Remarque : La portée entre l’émetteur et le récepteur diminue à mesure que la distance
augmente. En cas de liaison à vue, la portée est d’env. 30 m dans des corridors et de 100 m
dans des halls. La portée peut être augmentée avec un répéteur .
Le capteur est livré sur un socle qui permet, bien qu’installé, d’effectuer un apprentissage à
proximité du récepteur adapté, en séparant (avec un petit tournevis sur les clips) le capteur du
socle; le socle lui restant en place.
Clip socle
4.1 Consignes de montage : Câble de connexion
Ne jamais monter le capteur dans un boîtier métallique ou à proximité d’objet de
grande taille en métal. Un montage à proximité du sol ou sur le sol est déconseillé.
·Fixer le socle du capteur par collage ou vissage.
·Placer le capteur sur son socle jusqu’à ce qu’il s’enclenche.
4.2 Raccordement :
Le capteur est conçu pour un raccordement sur les équipements ayant une sortie contact sec
libre de potentiel, normalement ouvert (de préférence) ou normalement fermé. En effet
un câblage sur une sortie contact sec normalement fermé, entraine pour la détection
du changement d’état la consommation du courant de détection en permanence d’où
une réduction d’autonomie sensible.
Pour les équipements n’étant pas de classe 3 au sens de la norme IEC 60950-1 (classe de
protection électrique des appareils fonctionnant en très basse tension de sécurité, TBTS 42,4V
crête ou 60Vd.c max.) la sortie contact doit avoir une isolation d’au moins 3800Vr.m.s par
rapport aux lignes d’alimentations de l’équipement.
De plus l’équipement où est connecté le capteur doit respecter les prescriptions de la source à
puissance limitée, §2.5 de la norme 60950-1, afin de garantir les aspects de tenue au feu.
4.3 Mise en service :
Les appareils sont livrés opérationnel mais ils auront probablement besoin d’être rechargés,
suite au stockage des capteurs radio dans l'obscurité.
·Pour une première utilisation, charger le réservoir d’énergie du capteur à au moins 200 lux
pendant plus de 5mn.
·Assurez-vous que la durée moyenne d’éclairement est d'au moins 100 lux/j.
·La réserve de marche du capteur (en pleine charge) dans des conditions d’obscurité
absolue est de 7 jours (contact sec normalement ouvert).
Note : Le dispositif est construit pour une utilisation en intérieur. Ne le montez pas dans des
endroits qui peuvent être aspergés d'eau ! Pour le nettoyage, essuyez-les avec un chiffon
humide.
Le détecteur 10020057.xx transmet l’état du contact sec conformément au profil EEP §D5-00-01
(consultable sur www.enocean-alliance .org).
5.1 Détection :
A chaque fois que le contact sec changera d’état, ouvert vers fermé ou l’inverse, un message
radio sera émis. De plus un message contenant l’état du contact, sera renvoyé toutes les 15
minutes environ.
5.2 Programmation et touche LRN :
Mettez le récepteur en mode d’apprentissage et par une
pression sur la touche LRN placée derrière le capteur,
une trame d’association sera émise.
Dans le cas où le capteur est sur son socle, il faut
préalablement le déclipser de celui-ci afin de pouvoir y
accéder tout en permettant de le placer à proximité du
récepteur adapté, pendant la phase d’identification ou
d’association (celui-ci ayant pendant cette phase une sensibilité réduite).
6.1 Installation nouvelle ou existante
•Si le récepteur fonctionne à une distance plus courte par rapport au capteur, il est perturbé ou
utilisé au delà de la portée d’émission.
•Rechercher dans l‘environnement du système les modifications à l‘origine de perturbations
(par ex. déplacement d‘armoires métalliques, meubles ou cloisons).
•Utiliser le capteur ou le récepteur dans un endroit plus propice.
•Effacer le récepteur et effectuer de nouveau un apprentissage.
6.2 Limitation de la portée des signaux radio
•Emetteur/récepteur utilisé à proximité d‘objets métalliques ou de matériaux contenant des
éléments métalliques. Respecter une distance d‘au moins 10 cm.
•Humidité dans les matériaux.
•Appareils émettant des signaux à haute fréquence tels que des installations audio et vidéo,
des ordinateurs, des ballasts électroniques pour tubes fluorescents. Respecter une distance
d‘au moins 0,5 m.
6.3 Contacts
E-mail: ............................ [email protected]
Ces produits peuvent être commercialisés et exploités dans les pays de l’Union européenne. Par
la présente, déclare que le capteur 10020057.xx est conforme aux exigences
essentielles et aux autres prescriptions applicables de la directive 2014/53/UE dite RED.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet
suivante :www.trio2sys.fr
D.Girard
1. Généralités
2. Sécurité
3. Caractéristiques techniques
4. Installation et mise en service
6. Recherche de pannes / dépannage
ion et mise en service
5. Commandes et fonctions
ion et mise en service
7. Déclaration de conformité
Alimentation
Isolation
Equipement
Caractéristiques générales
Fréquence d’émission
De 868,0 MHz à 868,6 MHz
Puissance d’émission
10 mW max.
Température ambiante
De -10°C à +60°C
Température de stockage
De -20°C à +60°C
Illumination
>100 lux en moyenne par jour
Degré de protection
IP40, sur son socle
Altitude d’installation
2000m max.
Fréquence de détection
0,5 Hz max.
Longueur du câble
0,5 mètre
Résistance contact sec
Ouvert 5MΩmin. - Fermé 1KΩmax.
Courant de détection
1µA max.
Distance Equipement/Capteur
1,5 mètre maximum
EnOcean Equipment Profile
D5-00-01
02LINE
TRI0
2
SYS
TRI0
2
SYS
TRI0
2
SYS
TRI0
2
SYS
78 mm
25 mm
Notice d’installation et d’utilisation
Capteur de contact
sec filaire
Réf. 10020057.xx
F
Portée dans les bâtiments
Maçonnerie
20m, à travers 3 parois maximum
Béton armé
10m, à travers 1 paroi/plafond au maximum
Placoplâtre / Bois
30m, à travers 5 parois maximum

TOC1314NUbb_1220 2/2
TRI02SYS sarl –300 rue des Arts et Métiers, 21410 PONT DE PANY
LRN Button
1.1 Use
The sensor 02LINE 10020057.xx is designed to detect any changes in state of equipment
having a dry contact output, normally open (preferred) or normally closed. It is used to connect
any products reporting an On-Off state to the EnOcean protocol where it is either not desired or
not possible to connect them via a wired connection.
The sensor is equipped with a wire that can be connected to the dry contact. The sensor is
supplied by a solar cell and consequently is maintenance-free. As soon as the dry contact
changes state (open to closed or vice-versa) a radio signal is immediately transmitted. Moreover,
the signal is retransmitted every 15 minutes.
Before any use, the sensor must be associated with a receiver. Each sensor can control an
unlimited number of receivers.
Note: Read the operating manual carefully before initial use.
1.2 Guarantee terms
This operating manual is an integral part of the device and our guarantee terms. It must always
be delivered to the user. We reserve the right to modify the technical design of these devices
without warning. products are manufactured and their quality checked by making use
of the latest technologies and taking into account the applicable national and international
directives. If nevertheless a fault arises, undertakes to remedy the default as follows,
without prejudicing the rights of the end customer that arise from the sales contract with his
reseller:
If the event of exercising of a legitimate and regular right , may at its sole discretion,
rectify the device fault or supply a fault-free device. Any claim beyond this and all claims for
consequential damages are excluded.
A legitimate fault exists if the device cannot be used at the time of delivery to the end customer
because of a design or manufacturing defect or if its practical use is severely limited. The
guarantee is void in cases of natural wear and tear, incorrect use, incorrect connection, where
the device has been repaired or external influence. The period of guarantee is 24 months (from
the date of invoicing). French law applies to the regulation of guarantee rights.
1.3 Recycling of the device
According to the European directives 2012/19/UE relative to electrical and electronic
equipment waste, 2006/66/CE relative to batteries and accumulator as well as
batteries and accumulator waste and their enforcement according to the national
legislations, this logo means that you should not throw the out-of-service devices with
household waste. Dangerous substances which they may contain can damage the
health and the environment. Make take back these devices by your distributor or use the means
of differentiated waste collection provided by your municipality.
WARNING! Risk of electric shocks! (See UTE C18-510) Where a connection is
made to an equipment item which is not connected to a very low safety
voltage (TBTS) or via an autonomous power supply, a fault in or lack of
insulation of the latter could cause injuries in the event of accidental
contact; this includes contact with our sensor! All work on the mains supply
network and the connected device must only be carried out by authorized professional
technicians.
•Please refer to § 4.2 for connection safely.
•Before carrying out any work, switch-off and isolate the device.
•Secure the device to prevent it being switched back on.
•Check the device is in a zero-volts state.
•Carefully reclose the casing before reconnecting to mains power.
Observe the following points:
•The laws, standards and directives in force.
•Best practice at the time of installation
•The device operating manual (an operating manual can only give general instructions. They
must be interpreted in the context of a specific installation).
The device is intended solely for use conforming to its purpose. Any repairs or modifications by
the user are forbidden! Do not use with other devices the operation of which could endanger
people, animals or property.
Note: The signal strength between the transmitter and the receiver decreases as the distance
increases. Where there is a line-of-sight connection, the range is approximately 30 m in corridors
and 100 m in large workshops or halls. The range can be increased with an repeater.
The sensor is supplied on a base which as well as installation allows a learn process to be
performed close to the matched receiver by separating (using a small screwdriver to depress the
clips) the sensor from the base; the base remaining in position.
Base clip
4.1 Installation instructions: Connection wire
Never mount the sensor in a metallic casing or close to a largely metallic object.
Installation on the ground or close to the ground is not recommended.
·Secure the base of the sensor by gluing or screwing.
·Place the sensor on its base until it engages.
4.2 Connection:
The sensor is designed for connection to equipment having a dry contact output,
normally open (preferred) or normally closed. Indeed, wiring connected to a normally
closed dry contact, requires a continuous detection current for detection of a change in
state of the contact and consequently results in a considerable reduction in autonomy.
For equipment not classified class 3 in the sense of the standard IEC 60950-1 (electrical
protection class for equipment operating at a very low safety voltage, TBTS 42,4V peak or
60Vd.c max.) the contact output must have insulation of at least 3800Vr.m.s relative to the
equipment power supply lines.
The equipment where the sensor is connected must comply with the requirements of limited
power source, § 2.5 of the 60950-1 standard to ensure aspects of fire resistance.
4.3 Initial use:
The devices are supplied in an operational state but will probably require recharging, following
storage of the radio sensors in the dark.
·Prior to first use, charge the sensor's power reserve using light with an illuminance of at
least 200 lux for 5 minutes or more.
·Ensure that averaged across the day, the mean illuminance is 100 lux/d.
·The sensor's operating power reserve (when fully charged) in conditions of total darkness
is 7 days (normally open dry contact).
Note: The device is designed for internal use. Do not install it in locations that could be sprayed
by water! To clean, use a damp cloth!
The sensor 10020057.xx transmit the state of the dry contact in accordance with the EEP profile
§D5-00-01 (consultable under www.enocean-alliance.org).
5.1 Detection:
Each time the dry contact changes state, open to closed or vice-versa, a radio signal is
immediately transmitted. Moreover, a signal containing the state of the contact will be sent
approximately every 15 minutes.
5.2 Programming and LRN button:
Switch the receiver to learn mode and by pressing the LRN
button placed behind the sensor, initiate the sending of an
association frame.
Where the sensor is located on its base, it must be first
unclipped from the base to access the LRN button and to
place the sensor closed to the matched receiver during the
identification or association phase (the receiver having reduced sensitivity during this phase).
6.1 New or existing installation
•If the receiver functions at a shorter distance relative to the sensor, it is subject to interference
or use outside the transmission range.
•Search the system environment for changes that could cause the interference (for example
movement of metallic cabinets, furniture or partitions).
•Use the sensor or receiver in a more suitable location.
•Clear the receiver and perform a new learn process.
6.2 Limitation of the range of the radio signals
•Transmitter/receiver used close to metallic objects or close to materials containing metallic
elements. Observe a distance of at least 10 cm.
•Humidity in the materials.
•Devices emitting high frequency signals such as audio and video systems, computers,
electronic ballasts or fluorescent tubes. Observe a distance of at least 0.5 m.
6.3 Contacts
E-mail: ............................ [email protected]
This product can be marketed and distributed in the countries of the European Union.
TRI02SYS hereby declares that radio equipment 10020057.xx is in compliance with directive
2014/53/EU, known as the RED Directive.
The full text of the EU declaration of conformity is available at the following internet address :
www.trio2sys.fr
D.Girard
1. General
General characteristics
Transmission frequency
From 868.0 MHz to 868.6 MHz
Transmission power
10 mW max.
Wire length
0,5 meter
Ambiant temperature
From -10°C to +60°C
Storage temperature
From -20°C to +60°C
Illumination
>100 lux on average per day
Degree of protection
IP40 (socket and connector in place)
Range in buildings
Masonry
20m, through 3 walls at most
Reinforced concrete
10m, through 1 wall/ceiling at most
Plasterboard / wood
30m, through 5 walls at most
2. Safety
3. Technical characteristics
4. Installation and initial use
6. Troubleshooting
ion and initial use
5. Controls and functions
ion and initial use
7. Declaration of conformity
EnOcean Equipment Profile
D5-00-01
Dry contact resistance
Open 5MΩmin. - Closed 1KΩmax.
Distance Equipmant/Sensor
1,5 meter maximum
Detection frequency
0.5 Hz max.
Detection current
1µA max.
Power
supply
Insulation
Equipment
Installation altitude
2000m max.

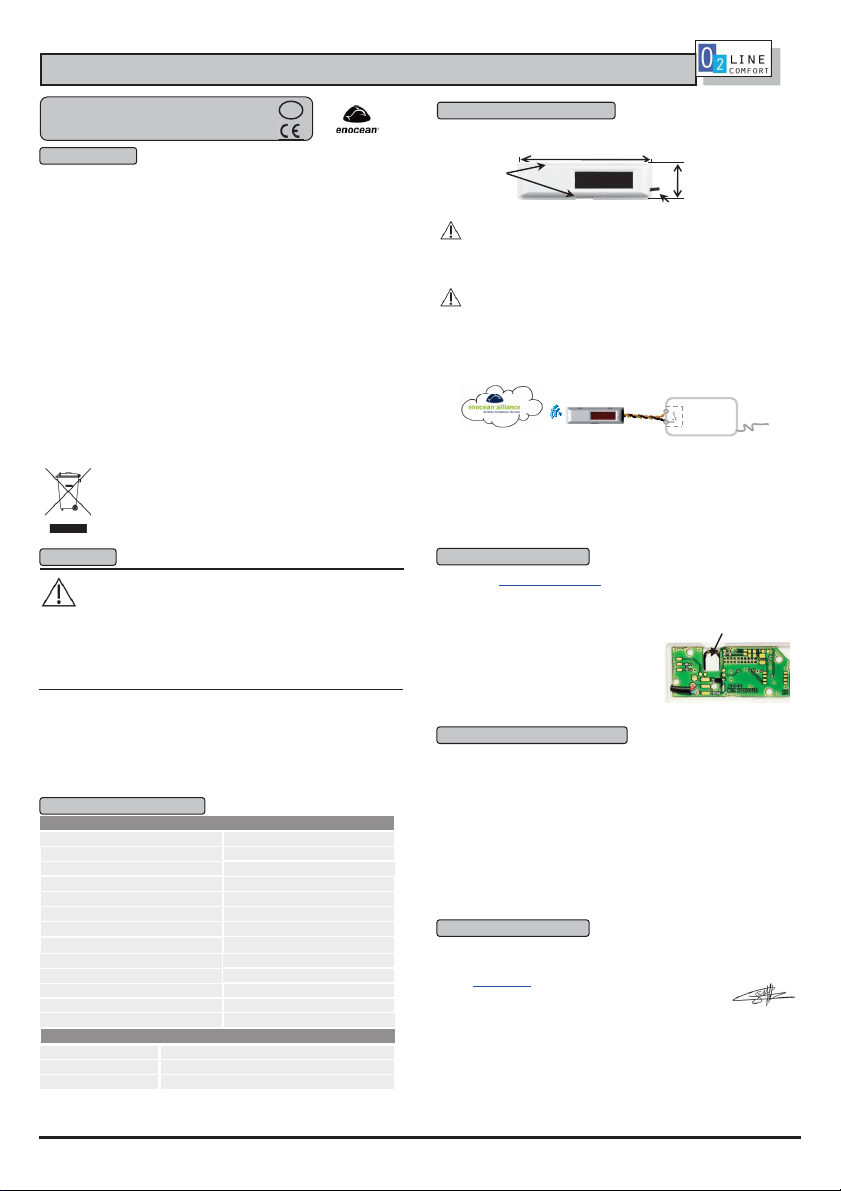

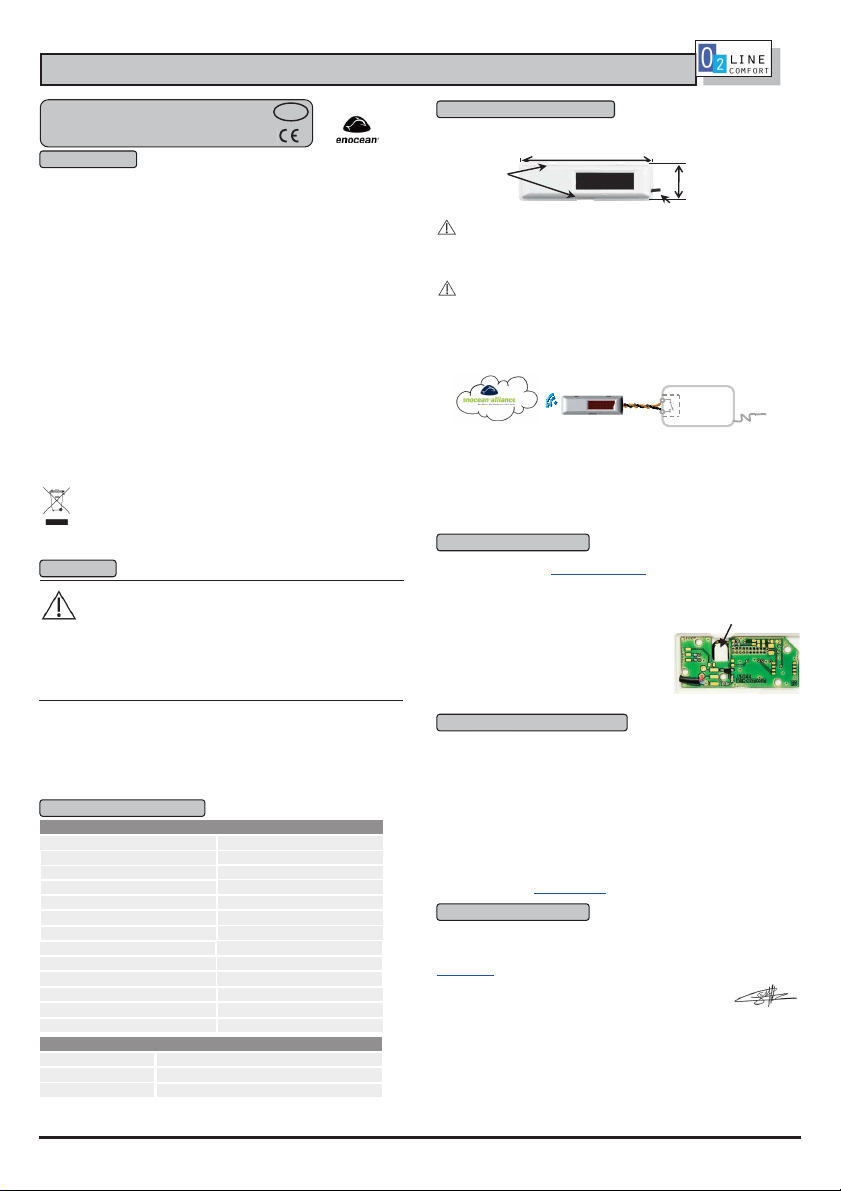

Installation and operating manual
Wired d
ry contact sensor
Ref. 10020057.xx
EN
02LINE
TRI0
2
SYS
TRI0
2
SYS
TRI0
2
SYS
78 mm
25 mm
