Entity STARGATE Series User manual

Manuale di istruzioni/User manual StarGate
Serie STARGATE EN0976
MODULO STARGATE PWM MODULO STARGATE PURE MODULO STARGATE DMX
Dimensioni / Size
Descrizione Mod lo / Description Module
I dispositivi della serie Entity StarGate consentono di controllare numerosi impianti elettrici in modo wireless attraverso un qualsiasi smartphone o tablet (funzionante con iPad e iPhone
dotato di sistema operativo iOS o Android. L'applicazione dedicata consente di pilotare in modo indipendente più moduli StarGate per controllare luci LED RGB e bianche (Stargate
PWM , comandare automatismi come ad esempio tapparelle, stufe, caldaie (Stargate PURE e pilotare un segnale DMX (Stargate DMX . E' possibile utilizzare più smartphone o tablet
per pilotare gli stessi moduli StarGate. / The Entity StarGate series devices allow you to control various electrical systems in wireless mode via any smartphone or tablet (working with iPad
and iPhone) with iPhone OS or ndroid operating system. The dedicated app can drive independently various StarGate devices to control RGB and white LED lights (with Stargate PWM),
operate automatisms like rolling shutters, heaters, boilers (with Stargate PURE) and drive a DMX signal (with Stargate DMX). It is possible to use more than one smartphone or tablet to
drive the same StarGate module.
Funzionamento / Working
F nzionamento di base del mod lo StarGate / Basic operation of the StarGate mod le
•All'accensione del modulo il led blu lampeggia, una volta registrato in rete il led blu rimane sempre acceso. / When you turn on the module the blue LED flashes. Once registered on the
network, the blue LED is always on.
•Il modulo StarGate si aggancia alla rete con SSID (nome rete) e Password, che di default sono Stargate e 0123456789 (rispettare la S mai scola). Utilizzare la
codifica di sicurezza WPA o WPA2. / t power up the StarGate tries to connect to the network SSID (net ork name) and Pass ord, which by default are Stargate and
0123456789 (respect the capital S). Use the security encryption WP or WP 2 .
•Per agganciare il modulo StarGate ad un Access Point dotato di funzione WPS è sufficiente premere il pulsante SW1 del modulo per 3-5 sec, finchè il led blu inizia un doppio lampeggio,
dopodiché rilasciare il pulsante. La connessione avverrà automaticamente. / To connect the module StarGate to an ccess Point with WPS function is sufficient to enable the access point
and press the SW1 button for 3-5 seconds, until the blue LED starts flashing twice, then release the button. It will automatically connect.
•Per riportare lo Stargate alle impostazioni di default (SSID Stargate e Password 0123456789 è sufficiente tenere premuto il pulsante SW1 del modulo per almeno 8 secondi finché inizia
a lampeggiare velocemente il led blu. In questo modo il modulo verrà riportato ai valori di fabbrica. / To bring the Stargate to the default settings (SSID e Password), just hold the button
SW1 of the module for at least 8 seconds until the LED begins to flash blue quickly.
•Per poter trasferire lo Stargate a un Access Point con SSID e password differenti da quelli di default, entrare nella pagina di configurazione dello StarGate di interesse e impostare i valori
della rete (SSID e password a cui ci si vuole agganciare. A questo punto il modulo StarGate si riavvierà agganciandosi all'Access Point appena impostato. Connettere il tablet/smartphone
alla stessa rete a cui è collegato il modulo StarGate ed iniziare ad usarlo. / To connect the Stargate to an ccess Point with SSID and password different from the default, enter the
configuration page of the StarGate interest and set the values of the network (SSID and password) to which you want to connect. t this point, the module StarGate will restart connecting
at the ccess Point just set. Connect the tablet /smartphone to the same network that is connected to the module StarGate and start using it.
•Nel caso si inseriscano SSID e password errate (migrazione non a buon fine riportare lo StarGate alle impostazioni di default. Tenendo premuto il pulsante SW1 per 8 secondi il modulo
ritorna alle impostazioni di fabbrica (SSID Stargate e password 0123456789 , quindi riprendere dal punto precedente. / If you insert incorrect SSID and password (not migrated
successfully) return back the StarGate to the default settings. Holding down the SW1 button for 8 seconds the module returns to the factory settings, then resume from the previous point.
Significato dei LED / Meaning of LEDs
Colore visualizzato / Color display Indicazione Led / LEDs indication
LED BLU ON / LED BLUE ON Connesso alla rete wifi / Connected to the wifi network
LED BLU LAMPEGGIO VELOCE / LED BLUE F ST FL SHING Fase di connessione alla rete wi-fi / Connection phase to wi-fi network
LED BLU LAMPEGGIO DOPPIO / BLUE LED DOUBLE FL SH Connessione ad Access Point tramite WPS / Connecting to the ccess Point by WPS
LED VERDE ON / LED GREEN ON Modulo agganciato ad un Access Point / Module connected to an ccess Point
LED GIALLO ON / LED YELLOW ON Comunicazione in corso / Communication in progress
LED ROSSO ON / LED RED ON Errore / Error
F nzionalità mod lo StarGate PWM / Operation of the StarGate PWM module
Questo modello permette di: / This model allow to:
•Impostare l'intensità del bianco e di ciasc n colore tilizzando i tasti da T1 a T4 presenti come ingressi s l mod lo StarGate. Una breve pressione spegnerà/accenderà q el
canale, na pressione prol ngata cambierà l'intensità l minosa del canale. Rilasciare il tasto all'intensità del led desiderata. / Set the intensity of each color and white using the
T1 to T4 present as inputs on the module StarGate. short press turn off / turn on that channel, instead of a long press will change the intensity of that channel. Release the button to the
© 2012 Copyright Entity Elettronica s.r.l.
Le caratteristiche dei prodotti possono essere soggette a modifiche senza preavviso / Specification and dimensions subject to change without prior notice
www.entityel.it 1 12/11/12 v 1.2

Manuale di istruzioni/User manual StarGate
intensity of the LED you want.
F nzionalità mod lo StarGate PURE / Operation of the StarGate PURE module
Questo modello permette di: / This model allow to:
•Cambiare lo stato delle scite premendo i tasti da T1 a T4 presenti come ingressi s l mod lo StarGate. Ad ogni pressione l'ingresso corrispondente al tasto viene scambiata.
Per esempio se l' scita 1 è attiva e premo T1 l' scita 1 si disattiva. / Change the status of the outputs by pressing keys T1 to T4 present as inputs on the module StarGate. Each time
you press the button corresponding to input is mistaken. For example, if output 1 is active and press the T1 output 1 is turned off.
F nzionalità mod lo StarGate DMX / Operation of the StarGate DMX module
Questo modello permette di: / This model allow to:
•Impostare 8 DMX slave. Per ogni DMX slave è possibile impostare 5 canali suddivisi come in tabella. / Set 8 DMX slave. For each slave, you can set 5 DMX channels divided as in Table.
DMX Slave Canali / Channel
1 1-5
2 11-15
3 21-25
4 31-35
5 41-45
6 51-55
7 61-65
8 71-75
Descrizione morsetti / Description of terminals
StarGate PWM
Simbolo / Simbol F nzioni / Function Note / Note
Vin+ Ingresso alimentazione / Power Input 12-24 V DC
Vin- Ingresso alimentazione / Power Input
GND N.C. Non collegato / Not connect
T1 Tasto 1 / key 1 ON/OFF e variazione intensità luminosa uscita 1 / ON /OFF and variation light intensity of output 1
T2 Tasto 2 / key 2 ON/OFF e variazione intensità luminosa uscita 2 / ON /OFF and variation light intensity of output 2
T3 Tasto 3 / key 3 ON/OFF e variazione intensità luminosa uscita 3 / ON /OFF and variation light intensity of output 3
T4 Tasto 4 / key 4 ON/OFF e variazione intensità luminosa uscita 4 / ON /OFF and variation light intensity of output 4
Vss Comune ingresso tasti / Common input keys Comune per tasti / Common for key
CH1+ Uscita canale 1 / Out channel 1 Vout=Vin Iout max=2,5A
CH1- Uscita canale 1 / Out channel 1
CH2+ Uscita canale 2 / Out channel 2 Vout=Vin Iout max=2,5A
CH2- Uscita canale 2 / Out channel 2
CH3+ Uscita canale 3 / Out channel 3 Vout=Vin Iout max=2,5A
CH3- Uscita canale 3 / Out channel 3
CH4+ Uscita canale 4 / Out channel 4 Vout=Vin Iout max=2,5A
CH4- Uscita canale 4 / Out channel 4
StarGate PURE
Simbolo/Simbol F nzioni/Function Note/Note
Vin+ Ingresso alimentazione / Power Input 12-24 V DC
Vin- Ingresso alimentazione / Power Input
GND N.C. Non collegato / Not connect
T1 Tasto 1 / key 1 Cambia lo stato dell'uscita 1 / Change the state of out 1
T2 Tasto 2 / key 2 Cambia lo stato dell'uscita 2 / Change the state of out 2
© 2012 Copyright Entity Elettronica s.r.l.
Le caratteristiche dei prodotti possono essere soggette a modifiche senza preavviso / Specification and dimensions subject to change without prior notice
www.entityel.it 2 12/11/12 v 1.2

Manuale di istruzioni/User manual StarGate
T3 Tasto 3 / key 3 Cambia lo stato dell'uscita 3 / Change the state of out 3
T4 Tasto 4 / key 4 Cambia lo stato dell'uscita 4 / Change the state of out 4
Vss Comune ingresso tasti / Common input keys Comune per tasti / Common for key
OUT1+ Uscita canale 1 / Out channel 1 Vout=Vin Iout max = 0,2A
OUT1- Uscita canale 1 / Out channel 1
OUT2+ Uscita canale 2 / Out channel 2 Vout=Vin Iout max = 0,2A
OUT2- Uscita canale 2 / Out channel 2
OUT3+ Uscita canale 3 / Out channel 3 Vout=Vin Iout max = 0,2A
OUT3- Uscita canale 3 / Out channel 3
OUT4+ Uscita canale 4 / Out channel 4 Vout=Vin Iout max = 0,2A
OUT4- Uscita canale 4 / Out channel 4
StarGate DMX
Simbolo/Simbol F nzioni/Function Note/Note
Vin+ Ingresso alimentazione / Power Input 12-24 V DC
Vin- Ingresso alimentazione / Power Input
GND SHIELD
DMX- Uscita DMX / Out DMX
DMX+ Uscita DMX / Out DMX
SHIELD Schermatura del cavo / Cable shield

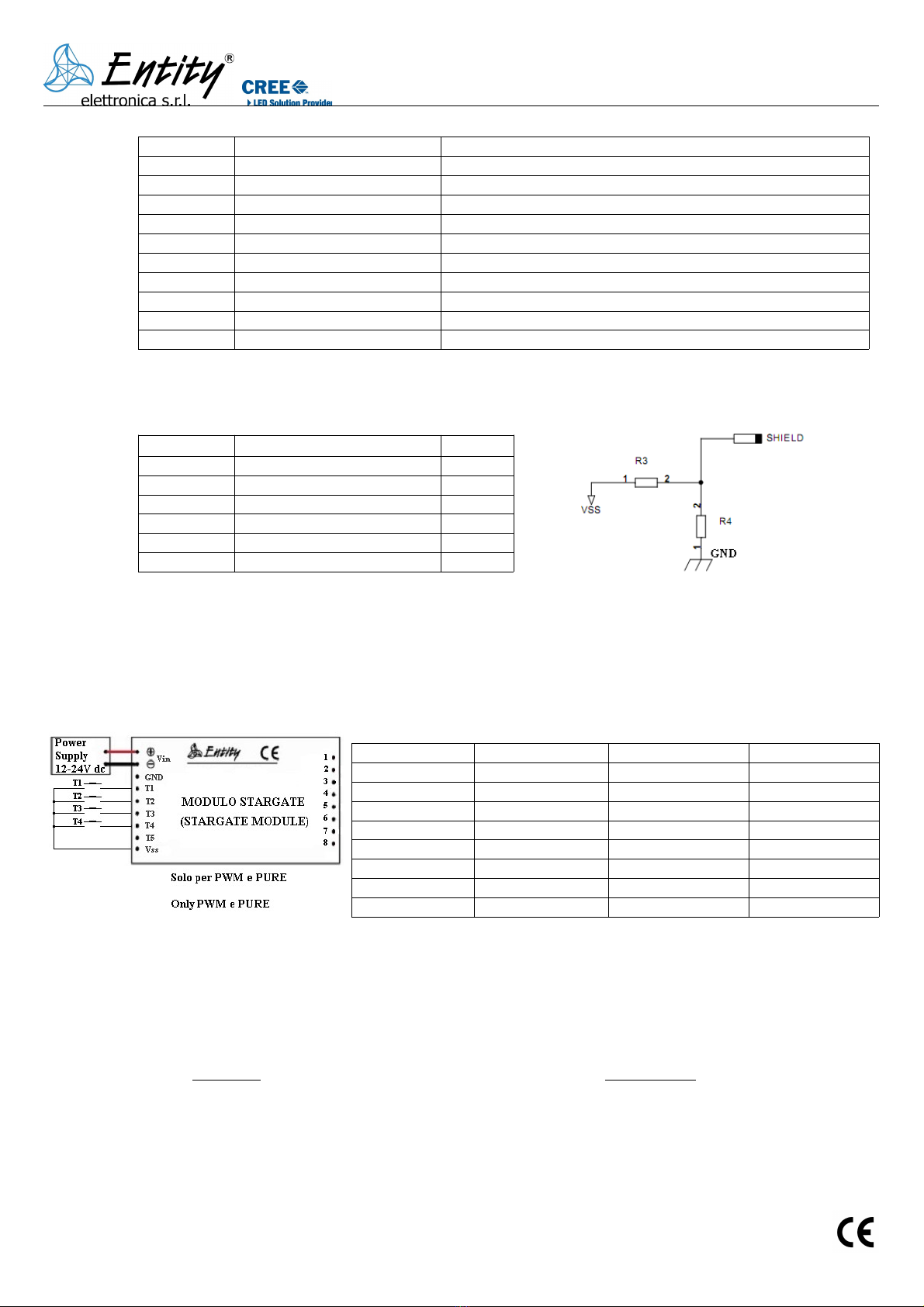

Cablaggio modulo StarGate / Cabling StarGate module
N mero Pin / Pin Number Mod lo PWM / Module PWM Mod lo PURE / Module PURE Mod lo DMX / Module DMX
1 CH1+ OUT1+
2 CH1- OUT1- DMX-
3 CH2+ OUT2+
4 CH2- OUT2- DMX+
5 CH3+ OUT3+
6 CH3- OUT3- SHIELD
7 CH4+ OUT4+
8 CH4- OUT4-
Applicazione tablet/smartphone / Application tablet/smartphone
Controllo remoto mod lo StarGate PWM / Remote control StarGate PWM module
•Connettere il tablet/smartphone alla stessa rete a cui è collegato il modulo StarGate PWM. / Connect the tablet /smartphone to the same network that is connected the StarGate PWM
module.
•Avviare l'applicazione Entity Stargate dal tablet/smartphone. / Start the application Entity Stargate by the tablet /smartphone.
•Una volta avviata l'applicazione attendere il caricamento dell'elenco dei moduli StarGate collegati alla rete. Eventualmente premere Aggiorna. / Once you start the application wait for
loading the list of StarGate modules connecting to the network. If necessary, press update.
•Selezionare il dispositivo PWM desiderato. Dal nuovo menù, attraverso i vari cursori R (Red , G (Green e B (Blue è possibile modificare l'intensità luminosa in uscita dei primi tre canali.
Mediante il cursore W (White si varia l'intensità luminosa della luce bianca. Il quinto cursore Master RGB consente di dimmerare in maniera globale le tre uscite (R,G e B del modulo.
© 2012 Copyright Entity Elettronica s.r.l.
Le caratteristiche dei prodotti possono essere soggette a modifiche senza preavviso / Specification and dimensions subject to change without prior notice
www.entityel.it 3 12/11/12 v 1.2

Manuale di istruzioni/User manual StarGate
Quest'ultimo cursore ha priorità maggiore sui tre cursori R, G e B. / Select the desired PWM device. From the new menù, through the various sliders R (Red), G (Green) and B (Blue) you
can change the light intensity output of the first three channels. Using the cursor W (White) varies the brightness of white light. The fifth cursor Master RGB allows to dim in a global
manner the three outputs (R, G and B) of the module. This slider has higher priority over the three sliders R, G and B.
•Accanto a ogni singolo cursore è presente un interruttore che permette di abilitare/disabilitare ogni singola uscita. L'interruttore del cursore Master RGB ha priorità maggiore sui tasti
ON/OFF delle uscite R,G e B. Quindi è necessario abilitare l'interruttore Master RGB per poter accendere le 3 uscite. / Next to each slider there is a switch that allows you to
enable/disable each output. The switch of Master RGB slider has higher priority on the ON/OFF outputs R, G and B. So you need to enable the switch Master RGB to turn on the outputs
3.
•E' possibile inoltre salvare il colore desiderato nel smartphone/tablet. Tenendo premuto uno slot di memoria o premendo salva, comparirà il tasto save, premerlo per salvare il colore
oppure memorizzare il nome voluto (iOS 5 . Per richiamare il colore premere brevemente il tasto memoria dove si è salvato il colore desiderato o premere il tasto carica per scegliere la
memoria desiderata. / You can also save a color in the smartphone/tablet. Holding down a memory slot or pressing save, appear the save button, press it to save or store the color as
desired (iOS 5). To recall the color, just press the memory button where you saved the color or press the upload button to select the desired memory.
•Cliccando sul tasto Config appare una nuova finestra che consente di impostare il nome del modulo StarGate. Inoltre nella stessa finestra è possibile impostare il nome della rete e la
password alla quale si vuole fare connettere il modulo StarGate. Una volta terminata l'impostazione salvare e tornare alla schermata precedente. / Clicking on the Config button appears a
new window that allows you to set the name of StarGate module. lso in the same window you can set the network name and password which you want to connect the StarGate module.
Once finished setting save and return to the previous screen.
Controllo remoto mod lo StarGate PURE / Remote control StarGate PURE module
•Connettere il tablet/smartphone alla stessa rete a cui è collegato il modulo StarGate PURE. / Connect the tablet /smartphone to the same network that is connected the StarGate PURE
module.
•Avviare l'applicazione Entity Stargate dal tablet/smartphone. / Start the application Entity Stargate by the tablet /smartphone.
•Una volta avviata l'applicazione attendere il caricamento dell'elenco dei moduli StarGate collegati alla rete. Eventualmente premere Aggiorna. / Once you start the application wait for
loading the list of StarGate modules connected to the network. If necessary, press update.
•Selezionare il dispositivo PURE desiderato. Dalla nuova schermata, attraverso i quattro interruttori, si possono accendere e spegnere le singole uscite. / Select the desired PURE device
. From the new screen, across the four switches, you can turn on and off individual outputs.
•Cliccando sul tasto Uscite si apre una nuova finestra dove è possibile modificare il nome delle quattro uscite del modulo StarGate. Terminata l'impostazione dei nomi delle uscite salvare
e ritornare alla schermata precedente. / Clicking on the Uscite button opens a new window where you can change the name of the four outputs of the StarGate. fter setting the names of
the outs save and exit from configuration window.
•Cliccando sul tasto Config appare una nuova finestra che consente di impostare il nome del modulo StarGate. Inoltre nella stessa finestra è possibile impostare il nome della rete e la
password alla quale si vuole fare connettere il modulo StarGate. Una volta terminata l'impostazione salvare e tornare alla schermata precedente. / Clicking on the Config button appears a
new window that allows you to set the name of module StarGate. lso in the same window you can set the network name and password which you want to connect the module StarGate.
Once finished setting save and return to the previous screen.
Controllo remoto mod lo StarGate DMX / Remote control StarGate DMX module
•Connettere il tablet/smartphone alla stessa rete a cui è collegato il modulo StarGate DMX. / Connect the tablet /smartphone to the same network that is connected to the StarGate DMX.
•Avviare l'applicazione Entity Stargate dal tablet/smartphone. / Start the application Entity Stargate by the tablet /smartphone.
•Una volta avviata l'applicazione attendere il caricamento dell'elenco dei moduli StarGate collegati alla rete. Eventualmente premere Aggiorna. / Once you start the application wait for
loading the list of modules StarGate connected to the network. If necessary, press update.
•Selezionare il dispositivo StarGate DMX desiderato. Dal nuovo menù cliccare sul tasto Slot per selezionare uno degli otto canali DMX. Una volta cliccato sul canale desiderato premere
sul tasto Fine per confermare la selezione. / Select the desired DMX StarGate device. From the new menù click on the button slot to select one of eight channels. Once you click on the
desired channel, press the End key to confirm selection.
•A questo punto verrà visualizzato un nuovo elenco in cui sarà possibile modificare attraverso i 5 cursori l'uscita del canale DMX. / You will now see a new list of 5 slider whit which you
can change the output DMX.
•Cliccando sul tasto Config appare una nuova finestra che consente di impostare il nome del modulo StarGate. Inoltre nella stessa finestra è possibile impostare il nome della rete e la
password alla quale si vuole fare connettere il modulo StarGate. Una volta terminata l'impostazione salvare e tornare alla schermata precedente. / Clicking on the Config button appears a
new window that allows you to set the name of StarGate module. lso in the same window you can set the network name and password which you want to connect the StarGate module.
Once finished setting save and return to the previous screen.
Aggiornamento Firmware StarGate (iOS 5) / StarGate Firmware Update (iOS 5)
Per poter aggiornare la versione del firmware StarGate, cliccare sul tasto AggiornaFw presente sul menù principale dell'applicazione. Il router deve essere connesso alla rete internet. / In
order to upgrade the firmware version of Stargate, click on ggiornaFw present on main menù of application. The router must be connected to the Internet.
Config razione rete di t tti i dispositivi / Config ration of all network devices
Cliccando sul tasto Configura rete presente sul menù principale (iOS 5 è possibile spostare tutti i moduli StarGate in elenco in una nuova rete. Una volta aperta la finestra di
configurazione inserire il nome e la password della rete a cui si vogliono connettere i moduli StarGate. In questo modo tutti i dispositivi in elenco vengono connessi alla nuova rete. Una
© 2012 Copyright Entity Elettronica s.r.l.
Le caratteristiche dei prodotti possono essere soggette a modifiche senza preavviso / Specification and dimensions subject to change without prior notice
www.entityel.it 4 12/11/12 v 1.2

Manuale di istruzioni/User manual StarGate
volta impostato il tutto salvare e uscire dalla finestra di configurazione. / Clicking on the Configure Network button present on main menù (iOS 5), you can move all the StarGate modules
listed in a new network. Once you open the configuration window enter the name and password of the network that you want to connect the modules StarGate. In this way all the devices
listed are connected to the new network.
Specifiche tecniche / Technical specifications
Modello StarGate PWM / StarGate PWM model
Codice
Code
Alimentazione
Power Supply
Tensione di uscita
Output voltage
Corrente di uscita (per canale
Output current (for channel)
Frequenza di uscita PWM
PWM output frequency
Ta Alcessori consigliati
suggested accessories
1200EN0976-PWM 12 - 24 V DC VOUT = VIN Max 2.5 A 200 Hz -20 / +40º C 1200EN0853-V48-C35-PWM
Note:
- Protezione contro l'inversione di polarità / Inverse polarity protection
- Protezione contro il sovraccarico delle scite / Output overload protection
Modello StarGate PURE / StarGate PURE model
Codice
Code
Alimentazione
Power Supply
Tensione di uscita
Output voltage
Corrente di uscita (per canale
Output current (for channel)
Ta
1200EN0976-PURE 12 - 24 V DC VOUT = VIN Max 200mA -20 / +40º C
Note:
- Protezione contro l'inversione di polarità / Inverse polarity protection
- Uscite open collector non protette / Open collector outputs are not protected
Modello StarGate DMX / StarGate DMX model
Codice
Code
Alimentazione
Power Supply
Ta Accessori consigliati
Suggested accessories
1200EN0976-DMX 12 - 24 V DC -20 / +40º C 1200EN0757DMX-V048
Note:
- Protezione contro l'inversione di polarità / Inverse polarity protection
Codici d'ordine / Order codes
1200 EN0976 – XXX
MODELLO / MODEL:
- PWM StarGate PWM
- PURE StarGate Pure
- DMX StarGate DMX
Funzionante con sistema operativo iOS5 e Android 2.3 / Working with O.S. iOS5 and ndroid 2.3
FAQ
In caso di problemi di funzionamento: / In case of malfunction: Verificare che il nome della rete (con S maiuscola e la password siano scritte correttamente / Verify that the network name (with
capital S) and password are spelled correctly
Verificare che il router sia acceso / Verify that the router is powered on
Verificare che il tablet sia collegato alla rete Stargate e non su reti diverse / Make sure the tablet is connected to the Stargate network,
and not on different networks
Verificare che la versione del S.O. del tablet sia iOS5 o Android 2.3 / Verify that your version of S.O. of the tablet is iOS5 or ndroid 2.3
© 2012 Copyright Entity Elettronica s.r.l.
Le caratteristiche dei prodotti possono essere soggette a modifiche senza preavviso / Specification and dimensions subject to change without prior notice
www.entityel.it 5 12/11/12 v 1.2
