Epson SC-F7170 Series User manual

大判インクジェットプリンター
セットアップガイド
JA
Setup Guide
EN
安裝說明
TC
JA 組み立て
9
EN Assembly
TC 組裝
JA メディアのセット
24
EN Loading Media
TC 裝入材料
JA 接続とインストール
31
EN Installing the Software
TC 安裝軟體
JA マニュアルのご紹介
34
EN Seeing the Online Guide
TC 請參考線上手冊

JA 安全上のご注意
本製品を使用するうえで、作業する人や他の人への危害、財産への損害を未然に防ぐため、必
ず守っていただきたいことを説明しています。本製品を安全にお使いいただくために、お使い
になる前には必ず付属のマニュアルをお読みください。また、付属のマニュアルは、製品の不
明点をいつでも解決できるように手元に置いてお使いください。
設置上のご注意
A
本製品の通風口を塞がないでください。
通風口を塞ぐと内部に熱がこもり、火災になるおそれがあります。
布などで覆ったり、風通しの悪い場所に設置しないでください。
また、マニュアルで指示された設置スペースを確保してください。
U 本書 6 ページ「設置に適した場所」
B
不安定な場所、他の機器の振動が伝わる場所に設置・保管しないでください。
落ちたり倒れたりして、けがをするおそれがあります。
油煙やホコリの多い場所、水に濡れやすいなど湿気の多い場所に置かないでください。
感電・火災のおそれがあります。
本製品を移動する際は、前後左右に 10 度以上傾けないでください。
転倒などによる事故のおそれがあります。
本製品は重いので、1 人で運ばないでください。
開梱や移動の際は 6 人以上で運んでください。本製品の質量は以下を参照してください。
U 本書 6 ページ「設置に適した場所」
本製品を持ち上げる際は、マニュアルで指示された方法で持ち上げてください。
他の部分を持って持ち上げると、プリンターが落下したり、下ろす際に指を挟んだりして、
けがをするおそれがあります。本製品の持ち上げ方は以下を参照してください。
U 本書 11 ページ「プリンターの取り付け」
本製品を持ち上げる際は、無理のない姿勢で作業してください。
無理な姿勢で持ち上げると、けがをするおそれがあります。
本製品の組み立て作業は、梱包用シート、梱包材、同梱品を作業場所の外に片付けてから行っ
てください。
滑ったり、つまずいたりして、けがをするおそれがあります。
本製品を、キャスター（車輪）付きの台などに載せる際は、キャスターを固定して動かない
ようにしてから作業を行ってください。
作業中に台などが思わぬ方向に動くと、けがをするおそれがあります。
本製品のキャスターと固定具を固定したまま移動させないでください。
転倒などによる事故のおそれがあります。
本製品を移動する場合、段差や凹凸のある場所は避けてください。
転倒などによる事故のおそれがあります。
JA ご使用の前に
本書は、本製品の搬入後、梱包箱から取り出して使用するまでの作業について説明しています。
掲載されているイラストと本機の形状は若干異なります。ただし、組み立ての説明には支障ご
ざいません。
マークの意味
本書で使用しているマークの意味は以下の通りです。
Aこの表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定
される内容を示しています。
Bこの表示を無視して誤った取り扱いをすると、人が傷害を負う可能性および財産の損害
の可能性が想定される内容を示しています。
必ず行っていただきたい事項（指示、
行為）を示しています。
電源プラグをコンセントから抜くこと
を示しています。
アース接続して使用することを示して
います。
製品が水に濡れることの禁止を示して
います。
してはいけない行為（禁止行為）を示
しています。 分解禁止を示しています。
濡れた手で製品に触れることの禁止を
示しています。
特定の場所に触れることの禁止を示し
ています。
高温による傷害の可能性を示しています。
c必ず守っていただきたい内容を記載しています。この内容を無視して誤った取り扱いを
すると、製品の故障や、動作不良の原因になる可能性があります。
補足説明や参考情報を記載しています。
2

取り扱い上のご注意
A
アルコール、シンナーなどの揮発性物質のある場所や火気のある場所では使用しないでください。
感電・火災のおそれがあります。
煙が出たり、変なにおいや音がするなど異常状態のまま使用しないでください。
感電・火災のおそれがあります。異常が発生したときは、すぐに電源を切り、電源プラグを
コンセントから抜いてから、販売店またはエプソンの修理窓口に相談してください。
お客様による修理は、危険ですから絶対にしないでください。
可燃ガスおよび爆発性ガス等が大気中に存在するおそれのある場所では使用しないでくださ
い。また、本製品の内部や周囲で可燃性ガスのスプレーを使用しないでください。
引火による火災のおそれがあります。
各種ケーブルは、マニュアルで指示されている以外の配線をしないでください。
発火による火災のおそれがあります。また、接続した他の機器にも損傷を与えるおそれがあ
ります。
開口部から内部に、金属類や燃えやすい物などを差し込んだり、落としたりしないでください。
感電・火災のおそれがあります。
製品内部の、マニュアルで指示されている箇所以外には触れないでください。
感電や火傷のおそれがあります。
マニュアルで指示されている箇所以外の分解は行わないでください。
操作パネルの液晶ディスプレイが破損したときは、中の液晶に十分注意してください。
万一以下の状態になったときは、応急処置をしてください。
皮膚に付着したときは、付着物を拭き取り、水で流し石けんでよく洗い流してください。•
目に入ったときは、きれいな水で最低 15 分間洗い流した後、医師の診断を受けてください。•
飲み込んだときは、水で口の中をよく洗浄し、大量の水を飲んで吐き出した後、医師に相•
談してください。
異物や水などの液体が内部に入ったときは、そのまま使用しないでください。
感電・火災のおそれがあります。
すぐに電源を切り、電源プラグをコンセントから抜いてから、販売店またはエプソンの修理
窓口に相談してください。
B
本製品の上に乗ったり、重いものを置かないでください。
特に、子どものいる家庭ではご注意ください。倒れたり壊れたりして、けがをするおそれが
あります。
本製品を保管・輸送するときは、傾けたり、立てたり、逆さまにしないでください。
インクが漏れるおそれがあります。
前面カバーを開閉するときは、手や指を挟まないよう注意してください。
けがをするおそれがあります。
各種ケーブルやオプションを取り付ける際は、取り付ける向きや手順を間違えないでください。
火災やけがのおそれがあります。マニュアルの指示に従って、正しく取り付けてください。
本製品を移動する際は、電源を切り、電源プラグをコンセントから抜き、全ての配線を外し
たことを確認してから行ってください。
コードが傷つくなどにより、感電・火災のおそれがあります。
使用時は、本製品のキャスターと固定具を必ず固定してください。
固定していない場合、事故の原因となります。
メディア、自動巻取りユニットの紙管は、マニュアルをご覧になり、正しく固定してください。
メディアや巻き取った印刷物が落下すると、けがをするおそれがあります。
メディア、巻き取った印刷物の取り外しはマニュアルをご覧になり、正しく作業してください。
メディアや巻き取った印刷物が落下するとけがをする恐れがあります。
メディア搬送ユニット、自動巻取りユニット動作中は、手や髪の毛などが稼動部に巻き込ま
れないように注意してください。
けがをするおそれがあります。
ヒーターは、高温になっているので注意して作業してください。
火傷のおそれがあります。
電源に関するご注意
A
電源プラグは刃の根元まで確実に差し込んで使用してください。
感電・火災のおそれがあります。
電源プラグは定期的にコンセントから抜いて、刃の根元、および刃と刃の間を清掃してください。
電源プラグを長期間コンセントに差したままにしておくと、電源プラグの刃の根元にホコリ
が付着し、ショートして火災になるおそれがあります。
電源プラグをコンセントから抜くときは、コードを引っ張らずに、電源プラグを持って抜い
てください。
コードの損傷やプラグの変形による感電・火災のおそれがあります。
JA 安全上のご注意
3

A
濡れた手で電源プラグを抜き差ししないでください。
感電のおそれがあります。
漏電事故防止のため、接地接続（アース）を行ってください。
アース線（接地線）を取り付けない状態で使用すると、感電 ･ 火災のおそれがあります。電源コー
ドのアースを以下のいずれかに取り付けてください。
電源コンセントのアース端子•
銅片などを 65cm 以上地中に埋めた物•
接地工事（D 種）を行っている接地端子•
アース線の取り付け / 取り外しは、電源プラグをコンセントから抜いた状態で行ってください。
ご使用になる電源コンセントのアースを確認してください。アースが取れないときは、販売
店に相談してください。
次のような場所にアース線を接続しないでください。
ガス管（引火や爆発の危険があります）•
電話線用アース線および避雷針（落雷時に大量の電気が流れる可能性があるため危険です）•
水道管や蛇口（配管の途中がプラスチックになっているとアースの役目を果たしません）•
AC100V 以外の電源は使用しないでください。
感電・火災のおそれがあります。
電源プラグは、ホコリなどの異物が付着した状態で使用しないでください。
感電・火災のおそれがあります。
付属の電源コード以外は使用しないでください。また、付属の電源コードを他の機器に使用
しないでください。
感電・火災のおそれがあります。
破損した電源コードを使用しないでください。
感電・火災のおそれがあります。電源コードが破損したときは、エプソンの修理窓口に相談
してください。
また、電源コードを破損させないために、以下の点を守ってください。
電源コードを加工しない•
電源コードに重いものを載せない•
無理に曲げたり、ねじったり、引っ張ったりしない•
熱器具の近くに配線しない•
電源コードのたこ足配線はしないでください。
発熱して火災になるおそれがあります。
家庭用電源コンセント（AC100V）から直接電源を取ってください。
B
長期間ご使用にならないときは、安全のため電源プラグをコンセントから抜いてください。
インクパック、廃インクに関するご注意
ご使用前に製品安全データシートをお読みください。製品安全データシートは、弊社のホーム
ページから入手できます。
B
メンテナンス作業をするときは、保護メガネ、手袋を着用してください。
インクや廃インクが皮膚に付着したときや目や口に入ったときは、以下の処置をしてください。
皮膚に付着したときは、多量の石けん水で洗い流してください。皮膚に刺激を感じたり変•
化があるときは、医師の診断を受けてください。
目に入ったときは、すぐに水で洗い流してください。そのまま放置すると目の充血や軽い•
炎症を起こすおそれがあります。異常があるときは、医師の診断を受けてください。
口に入ったときは、速やかに医師に相談してください。•
飲み込んだときは、無理に吐かせずに速やかに医師に相談してください。無理に吐かせると、•
吐いたものが気管に入ることがあり危険です。
インクを補充するときは、以下の点に注意して作業してください。
インクパックのそそぎ口はゆっくり切り取ってください。勢いよく切り取ると、インクが•
飛び散ることがあります。
開封後のインクパックは強く持たないでください。インクが飛び出るおそれがあります。•
インクをインクタンクに注ぐ際は、インクパックをゆっくり傾けて注いでください。•
インクパックや廃インクは、子どもの手の届かない場所に保管してください。
インクは飲まないでください。
メディアに関するご注意
B
メディアを切る際は、カッターなどの刃物で手や指を切らないように注意してください。
メディアの端を手でこすらないでください。
メディアの側面は薄く鋭利なため、けがをするおそれがあります。
メディアは重いので、1 人で運ばないでください。
40kg 以上のメディアは、リフターの使用をお勧めします。
JA 安全上のご注意
4

EN Introductions
Illustrations
The printer shown in the illustrations in this guide differs in some respects from the actual product,
but these differences have no effect on the assembly process.
Safety Instructions
Read all of these instructions before using your printer. Also be sure to follow all warnings and
instructions marked on the printer.
Warning
Use only the power cord that comes with the printer. Use of another cord may result in fire or
❏
electric shock.
Wear protective eyewear and gloves when refilling ink tanks or replacing the Waste Ink Bottle.
❏
Should ink contact your skin or enter your eyes or mouth, immediately take the following actions:
- If fluid adheres to your skin, immediately wash it off using large volumes of soapy water. Consult
a physician if the skin appears irritated or is discolored.
- If fluid enters your eyes, rinse immediately with water. Failure to observe this precaution could
result in bloodshot eyes or mild inflammation.
- If fluid enters your mouth, consult a physician immediately.
- If fluid is swallowed, do not force the person to vomit, and consult with a physician immediately.
If the person is forced to vomit, fluid may get caught in the trachea which can be dangerous.
Caution
The printer unit is heavy and unwieldy. Have 6 or more people unpack and assemble the printer
❏
and stand.
Be careful with the heater while product is operating. They are hot and may cause a burn.
❏
Be careful not to trap your hands or fingers when opening or closing the front cover.
❏
Failure to observe this precaution could result in injury.
Meaning of Symbols
!Caution Cautions must be followed to avoid bodily injury.
cImportant : Important must be followed to avoid damage to this product.
Note : Notes contain useful or additional information on the operation of this
product.
TC 簡介
插圖
在此手冊圖示中的印表機的某些方面可能與實機不同，但這些差異性並不會影響到組裝步驟。
安全說明
使用印表機之前，請閱讀下列這些指示說明。同時，請務必遵守印表機上所標示的警告訊息和指示。
警告
只使用此印表機內附的電源線。使用其他的電源線可能會引起火災或造成觸電。❏
❏
當填充大容量墨水槽或更換廢墨桶時，請戴上護目鏡和手套。❏
❏
如果墨水接觸到皮膚或是濺入眼睛或嘴巴，請立即採取下列動作：
-❏若液體沾黏在皮膚上，請立即使用大量的肥皂水沖洗。如果皮膚出現過敏和變色的現象，
請找醫師治療。
-❏若液體濺入眼睛，請立刻用水沖洗。不遵守此預防措施可能會導致眼睛充血或輕度發炎。
-❏若液體濺入嘴巴，請立刻看醫生。
-❏若有吞入液體，請勿強迫催吐，而且請立刻看醫生。若強迫催吐，液體可能會卡在氣管內
而導致危險。
注意
此印表機裝置沉重且龐大，需要至少❏
❏6人一起拆開包裝和組裝印表機及支架。
產品正在運作時，使用加熱器需小心。因為它們溫度過熱，可能會導致燙傷。❏
❏
當打開或闔上前蓋時請小心，不要弄傷您的手或手指。❏
❏
不遵守此注意事項可能會造成身體受傷。
圖示說明
!注意 請務必遵守注意事項，以免身體受傷。
c附註：請務必遵守附註事項，以免損壞設備。
秘訣：提供使用印表機的實用技巧及其他資訊。
5

JA  設置場所の確認 EN Choosing a Place for the Printer TC 選擇放置印表機的位置
設置に適した場所
本機は、以下のような場所に設置してください。
本機を設置するには、図のようなスペースを確保してください。❏❏
本機の質量（約 269kg）に十分耐えられる、水平で安定した場所❏❏
本機は電源ケーブルを 2 本接続します。2 本の合計電流として 10A 以上確保してください。❏❏
合計電流を１つのコンセントで確保できないときは、それぞれ別系統のコンセントに差し
込んでください。
温度 15 ～ 35℃、湿度 20 ～ 80％の場所❏❏
ただし、メディアの環境条件も満たした場所で使用しないと正しく印刷できないことがあ
ります。詳しくは、メディアのマニュアルをご覧ください。
また、適正な湿度を保つために直射日光の当たる場所、エアコンなどの風が直接当たる場
所、熱源のある場所での使用を避けてください。
Instructions for Placing the Printer
Leave adequate room as shown in the table for setting up the printer.
❏
Choose a level and stable location that can support the weight of the printer (about 269 kg).
❏
The printer requires two power cables with a combined capacity of 10 A at 100 V or 5 A at 240 V.
❏
If the combined capacity can not be supplied by a single outlet, connect the cables to different
outlets with independent power sources.
Operate the printer under the following conditions:
❏
Temperature: 15 to 35°C (59 to 95°F)
Humidity: 20 to 80% without condensation
Even the conditions above are met, you may not print properly if the environmental conditions
❏
are not proper for the paper. See the instructions of the paper for more detailed information.
Keep the printer away from drying, direct sunlight, or heat sources to maintain the appropriate
❏
humidity.
放置印表機的說明
請依照圖示，在桌面上預留足夠的空間以設置印表機。❏
❏
請選擇可支撐印表機重量❏( 約❏
❏269 公斤 )❏並且又平坦又穩固的位置。
印表機需要兩條電源線，且組合電流為❏
❏10 A（100 V 時）或 5 A（240 V 時）。
若組合電流無法由單個插座提供，請將電源線連接至具備獨立電源的不同插座插座。
請在下列條件下操作印表機：❏
❏
-❏溫度：15 至35°C (59 至95°F)
-❏濕度：20 至80% 無凝結
即使符合了上述條件，但如果環境條件不適合紙張，還是可能無法正確列印。詳細資料，請❏
❏
查看紙張的操作說明。
避免將印表機放在過於乾燥、陽光直射、或高溫之處以維持適當的濕度。❏
❏
6

JA  梱包内容の確認 EN Unpacking TC 清點配件
a
b
26
5E
4F
2G2D
左図のパーツは、『インク供給システムカバー』に入っています。
The items in the figure at left may be found in the “Ink Supply System Cover 1” box.
左側圖示中的項目可以在“Ink Supply System Cover 1”盒中找到。
7

JA  作業のフロー EN Setup Flow TC 安裝步驟
エプソン純正インク供給システムとインク供給システムカ
バーの取り付けや調整については、サービスエンジニアにお
申し付けください。お客様による作業は、破損・故障のおそ
れがあります。お客様による作業が原因で発生した破損・故
障については、責任を負いかねますのでご了承ください。
以下のように作業を進めてください。
お客様
組み立て
スタンド・
プリンターの取り付け・
メディア搬送ユニット・
自動巻取りユニット・
サービスエンジニア
エプソン純正
インク供給システム
インク供給
システムカバー
メディアガイドバー
電源プラグの接続
Contact a service engineer to attach the “Epson Genuine Ink
Supply System” and “Ink Supply System Cover 1”. Attempting to
perform these tasks yourself could result in product malfunction or
damage to the product and will void the product warranty.
Follow the procedure below.
Customer
Assembly
Stand•
Printer Installation•
Media Feeding Unit•
Auto Take-up Reel Unit•
Service engineer
Epson Genuine Ink Supply
System
Ink Supply System Cover 1
Media Guide Bar
Connecting the Power Cable
若要安裝〝Epson Genuine Ink Supply System〞 和〝Ink Supply
System Cover 1〞，請洽詢維修工程師。試圖自行操作這些工作而
導致產品故障或損壞，將不提供產品保固服務。
請依照下列的程序。
顧客
組裝
腳架•
安裝印表機•
材料進紙單元•
自動收紙單元•
維修工程師
Epson Genuine Ink Supply
System
Ink Supply System Cover 1
材料導桿
連接電源線
8

a
JA  組み立て EN Assembly TC 組裝
スタンド
Stand
腳架
B本製品の組み立て作業は、梱包用シート、梱包材、同梱品を作業場所の外に片付け
てから行ってください。
!Caution: Before assembling the printer, clear the work area by putting away the removed
packing materials and bundled items.
!注意： 組裝印表機之前，請先收好拆下的包裝材料及內附的配件，清理工作區域。
[ 1 ]
スタンドの組み立て作業は 3 人で行うことをお勧めします。
It is recommended to assemble the stand by a group of three.
建議三人一起組裝腳架。
[ 2 ] [ 3 ]
9

[ 5 ][ 4 ]
JA  組み立て EN Assembly TC  組裝
[ 6 ]
c
左図のネジは仮止めの状態にしてください。

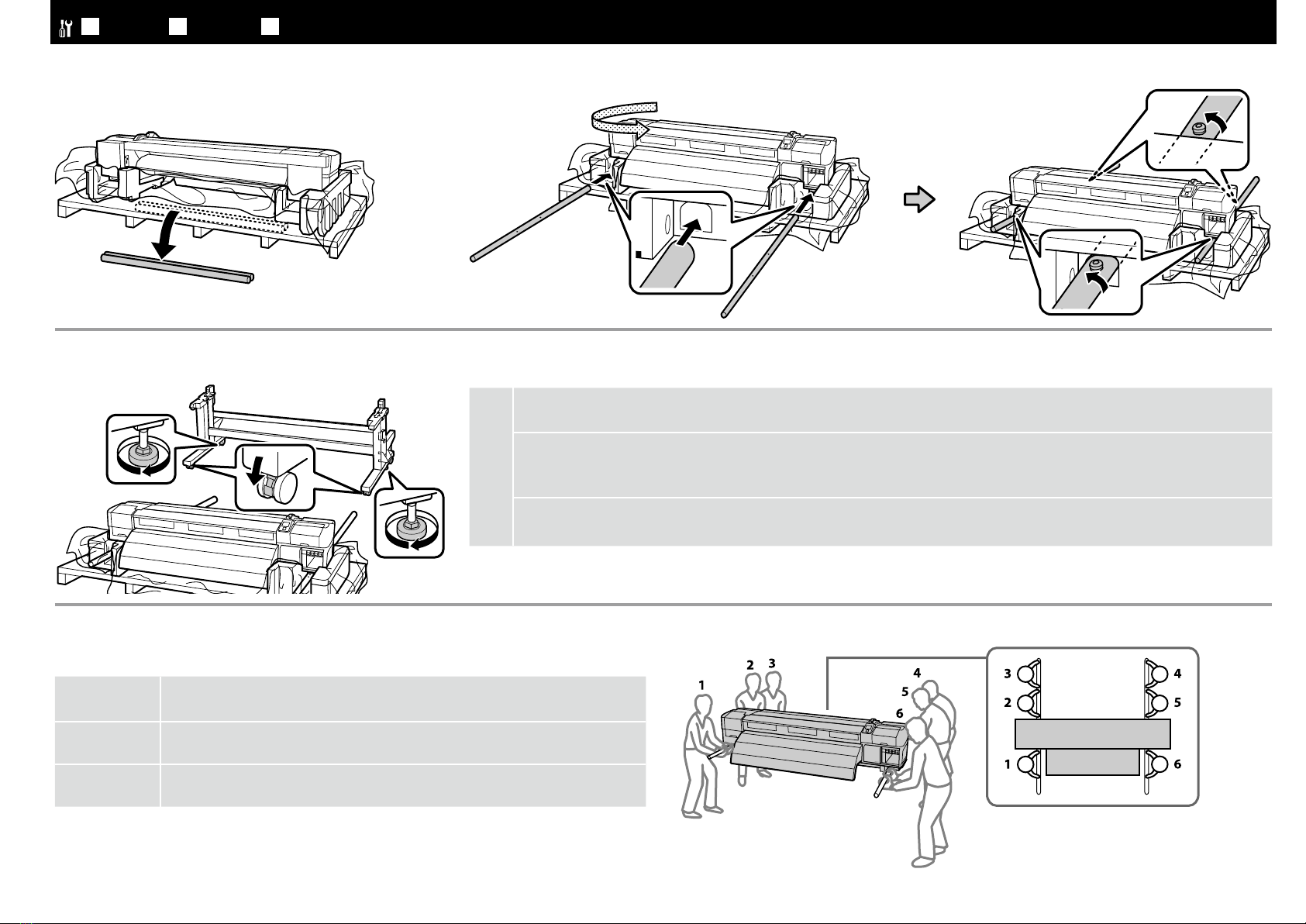

Temporarily fasten the screw as shown in the figure.
暫時鎖緊圖示中的螺絲。
[ 7 ] [ 8 ]
10
