Epson SC-S80600 Series User manual

大判インクジェットプリンター
セットアップガイド
JA
Setup Guide
EN
安裝說明
TC
JA 組み立て
9
EN Assembly
TC 組裝
JA 初回設定
22
EN Initial Setup
TC 初始化設定
JA 接続とインストール
25
EN Installing the Software
TC 安裝軟體
JA 本機の使い方
29
EN Using the Printer
TC 使用印表機

JA 安全上のご注意
製品を安全にお使いいただき、作業者や他の人への危害と財産への損害を未然に防ぐために、
必ず守っていただきたいことを説明しています。
設置上のご注意
A
本製品の通風口を塞がないでください。
通風口を塞ぐと内部に熱がこもり、火災になるおそれがあります。布などで覆ったり、風通
しの悪い場所に設置しないでください。また、マニュアルで指示された設置スペースを確保
してください。
U 本書 6 ページ「設置に適した場所」
十分に換気ができる場所で使用してください。
インク、廃インク、インククリーナー、クリーニング液の臭いや蒸気によって、気分が悪く
なるおそれがあります。気分が悪くなった場合は、以下の処置をしてください。
空気が新鮮な場所に移動してください。•
保護マスクを着用してください。•
呼吸が困難な場合や呼吸が停止している場合には、直ちに人工呼吸を行い、医師の診察を•
受けてください。
B
不安定な場所、他の機器の振動が伝わる場所に設置・保管しないでください。
落ちたり倒れたりして、けがをするおそれがあります。
油煙やホコリの多い場所、水に濡れやすいなど湿気の多い場所に置かないでください。
感電・火災のおそれがあります。
本製品を移動する際は、前後左右に 10 度以上傾けないでください。
転倒などによる事故のおそれがあります。
本製品は重いので、1 人で運ばないでください。
開梱や移動の際は 8 人以上で運んでください。本製品の質量は以下を参照してください。
U 本書 6 ページ「設置に適した場所」
本製品を持ち上げる際は、マニュアルで指示された方法で持ち上げてください。
他の部分を持って持ち上げると、プリンターが落下したり、下ろす際に指を挟んだりして、
けがをするおそれがあります。本製品の持ち上げ方は以下を参照してください。
U 本書 10 ページ「プリンターの取り付け」
本製品を持ち上げる際は、無理のない姿勢で作業してください。
無理な姿勢で持ち上げると、けがをするおそれがあります。
本製品の組み立て作業は、梱包用シート、梱包材、同梱品を作業場所の外に片付けてから行っ
てください。
滑ったり、つまずいたりして、けがをするおそれがあります。
本製品を、キャスター（車輪）付きの台などに載せる際は、キャスターを固定して動かない
ようにしてから作業を行ってください。
作業中に台などが思わぬ方向に動くと、けがをするおそれがあります。
JA ご使用の前に
本書は、本製品の搬入後、梱包箱から取り出して使用するまでの作業について説明しています。
付属のマニュアルは、製品の使用開始前に必ずをお読みいただき、以降、製品の不明点をいつ
でも解決できるように手元に保管してください。
マークの意味
本書および製品には､ 安全に製品をお使いいただき､ 危害や損害を未然に防止するために､ 以
下のマークが使われています。マークの意味は次の通りです。
Aこの表示を無視して誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定
される内容を示しています。
Bこの表示を無視して誤った取り扱いをすると、人が傷害を負う可能性および財産の損害
の可能性が想定される内容を示しています。
c必ず守っていただきたい内容を記載しています。この内容を無視して誤った取り扱いを
すると、製品の故障や、動作不良の原因になる可能性があります。
補足説明や参考情報を記載しています。
2

B
スタンドのキャスター（車輪）とアジャスターを固定したまま移動させないでください。
転倒などによる事故のおそれがあります。
プリンターをスタンドに装着した状態で移動する場合、段差や凹凸のある場所は避けてください。
転倒などによる事故のおそれがあります。
取り扱い上のご注意
A
アルコール、シンナーなどの揮発性物質のある場所や火気のある場所では使用しないでください。
感電・火災のおそれがあります。
煙が出たり、変なにおいや音がするなど異常状態のまま使用しないでください。
感電・火災のおそれがあります。異常が発生したときは、すぐに電源を切り、電源プラグを
コンセントから抜いてから、販売店またはエプソンの修理窓口にご相談ください。
お客様による修理は、危険ですから絶対にしないでください。
可燃ガスおよび爆発性ガス等が大気中に存在するおそれのある場所では使用しないでくださ
い。また、本製品の内部や周囲で可燃性ガスのスプレーを使用しないでください。
引火による火災のおそれがあります。
各種ケーブルは、マニュアルで指示されている以外の配線をしないでください。
発火による火災のおそれがあります。また、接続した他の機器にも損傷を与えるおそれがあ
ります。
開口部から内部に、金属類や燃えやすい物などを差し込んだり、落としたりしないでください。
感電・火災のおそれがあります。
製品内部の、マニュアルで指示されている箇所以外には触れないでください。
感電や火傷のおそれがあります。
マニュアルで指示されている箇所以外の分解は行わないでください。
操作パネルの液晶ディスプレイが破損したときは、中の液晶に十分注意してください。
万一以下の状態になったときは、応急処置をしてください。
皮膚に付着したときは、付着物を拭き取り、水で流し石けんでよく洗い流してください。•
目に入ったときは、きれいな水で最低 15 分間洗い流した後、医師の診断を受けてください。•
飲み込んだときは、水で口の中をよく洗浄し、大量の水を飲んで吐き出した後、医師に相•
談してください。
異物や水などの液体が内部に入ったときは、そのまま使用しないでください。
感電・火災のおそれがあります。すぐに電源を切り、電源プラグをコンセントから抜いてから、
販売店またはエプソンの修理窓口にご相談ください。
B
本製品の上に乗ったり、重いものを置かないでください。
特に、子どものいる家庭ではご注意ください。倒れたり壊れたりして、けがをするおそれが
あります。
本製品を保管・輸送するときは、傾けたり、立てたり、逆さまにしないでください。
インクが漏れるおそれがあります。
前面カバーを開閉するときは、手や指を挟まないよう注意してください。
けがをするおそれがあります。
各種ケーブルやオプションを取り付ける際は、取り付ける向きや手順を間違えないでください。
火災やけがのおそれがあります。マニュアルの指示に従って、正しく取り付けてください。
本製品を移動する際は、電源を切り、電源プラグをコンセントから抜き、全ての配線を外し
たことを確認してから行ってください。
コードが傷つくなどにより、感電・火災のおそれがあります。
メディア、自動巻取りユニットの紙管は、マニュアルをご覧になり、正しく固定してください。
メディアや巻き取った印刷物が落下すると、けがをするおそれがあります。
メディア、巻き取った印刷物の取り外しはマニュアルをご覧になり、正しく作業してください。
メディアや巻き取った印刷物が落下するとけがをするおそれがあります。
メディア搬送ユニット、自動巻取りユニット動作中は、手や髪の毛などが稼動部に巻き込ま
れないように注意してください。
けがをするおそれがあります。
移動時を除き、スタンド前側２個のキャスター（車輪）を必ず固定してください。
固定していない場合、事故の原因となります。
ヒーターやメディア押さえ板は、高温になっているので注意して作業してください。
火傷のおそれがあります。
電源に関するご注意
A
電源プラグは刃の根元まで確実に差し込んで使用してください。
感電・火災のおそれがあります。
電源プラグは定期的にコンセントから抜いて、刃の根元、および刃と刃の間を清掃してください。
電源プラグを長期間コンセントに差したままにしておくと、電源プラグの刃の根元にホコリ
が付着し、ショートして火災になるおそれがあります。
電源プラグをコンセントから抜くときは、コードを引っ張らずに、電源プラグを持って抜い
てください。
コードの損傷やプラグの変形による感電・火災のおそれがあります。
濡れた手で電源プラグを抜き差ししないでください。
感電のおそれがあります。
JA 安全上のご注意
3

A
漏電事故防止のため、接地接続（アース）を行ってください。
アース線（接地線）を取り付けない状態で使用すると、感電 ･ 火災のおそれがあります。電源コー
ドのアースを以下のいずれかに取り付けてください。
電源コンセントのアース端子•
銅片などを 65cm 以上地中に埋めた物•
接地工事（D 種）を行っている接地端子•
アース線の取り付け / 取り外しは、電源プラグをコンセントから抜いた状態で行ってください。
ご使用になる電源コンセントのアースを確認してください。アースが取れないときは、販売
店にご相談ください。
次のような場所にアース線を接続しないでください。
ガス管（引火や爆発の危険があります）•
電話線用アース線および避雷針（落雷時に大量の電気が流れる可能性があるため危険です）•
水道管や蛇口（配管の途中がプラスチックになっているとアースの役目を果たしません）•
AC100V 以外の電源は使用しないでください。
感電・火災のおそれがあります。
電源プラグは、ホコリなどの異物が付着した状態で使用しないでください。
感電・火災のおそれがあります。
付属の電源コード以外は使用しないでください。また、付属の電源コードを他の機器に使用
しないでください。
感電・火災のおそれがあります。
破損した電源コードを使用しないでください。
感電・火災のおそれがあります。電源コードが破損したときは、エプソンの修理窓口にご相
談ください。また、電源コードを破損させないために、以下の点を守ってください。
電源コードを加工しない•
電源コードに重いものを載せない•
無理に曲げたり、ねじったり、引っ張ったりしない•
熱器具の近くに配線しない•
電源コードのたこ足配線はしないでください。
発熱して火災になるおそれがあります。家庭用電源コンセント（AC100V）から直接電源を
取ってください。
B
長期間ご使用にならないときは、安全のため電源プラグをコンセントから抜いてください。
消耗品（インク、メディアなど）、廃インクに関するご注意
インクカートリッジ *、クリーニングカートリッジ *、インククリーナー、キャリッジ副軸用グ
リス、廃インクを取り扱う前には、製品安全データシートをお読みください。製品安全データ
シートは、エプソンのホームページ（http://www.epson.jp）からダウンロードできます。
＊消耗品（別売）です。
A
火気のある場所では使用 ･ 保管しないでください。
インクカートリッジ、廃インク、インククリーナー、クリーニングカートリッジは、引火に
よる火災のおそれがあります。
B
メンテナンス作業をするときは、保護メガネ、手袋、マスクなどを着用してください。
インクや廃インク、インククリーナー、キャリッジ副軸用グリスが皮膚に付着したときや目
や口に入ったときは、以下の処置をしてください。
皮膚に付着したときは、多量の石けん水で洗い流してください。皮膚に刺激を感じたり変•
化があるときは、医師の診断を受けてください。
目に入ったときは、すぐに水で洗い流してください。そのまま放置すると目の充血や軽い•
炎症を起こすおそれがあります。異常があるときは、医師の診断を受けてください。
口に入ったときは、速やかに医師に相談してください。•
飲み込んだときは、無理に吐かせずに速やかに医師に相談してください。無理に吐かせると、•
吐いたものが気管に入ることがあり危険です。
インクカートリッジ、クリーニングカートリッジ、インククリーナー、キャリッジ副軸用グ
リス、廃インクは、子どもの手の届かない場所に保管してください。
廃インクボトルの交換やインククリーナーを使った作業の後は、手洗いとうがいを十分に行っ
てください。
メディアを切る際は、カッターなどの刃物で手や指を切らないように注意してください。
インクカートリッジやクリーニングカートリッジは強く振らないでください。
強く振ったり振り回したりすると、カートリッジからインクまたはクリーニング液が漏れる
おそれがあります。
メディアの端を手でこすらないでください。
メディアの側面は薄く鋭利なため、けがをするおそれがあります。
メディアは重いので、1 人で運ばないでください。
インクカートリッジやクリーニングカートリッジを分解しないでください。
分解するとインクまたはクリーニング液が目に入ったり皮膚に付着するおそれがあります。
JA 安全上のご注意
4

TC 安全說明
重要的安全說明
使用印表機之前，請閱讀下列這些指示說明。同時，請務必遵守印表機上所標示的警告訊息和指示。
使用印表機之前，請務必閱讀一般資訊 (
PDF
)。
!警告
請勿堵住產品上的通風口。
❏
在有足夠通風的位置使用印表機。
❏
!注意
請勿在一個不穩固的位置或是會受到其它設備震動影響的位置安裝或存放印表機。
❏
請不要在容易有油煙和灰塵的位置、或是容易有濕氣或可能會被弄濕的位置安裝印表機。
❏
移動產品時，請勿將其向前、向後、向左、或向右傾斜超過
❏10 度。
因為產品很重，不應該一個人搬運。
❏
當抬起產品時，請確定是抬起手冊中所指示的位置。
❏
確定您在抬起產品時有使用正確的姿勢。
❏
組裝產品前，確定已收拾在安裝區域裡的包裝板、包裝材料、及隨附的項目。
❏
當產品放在有腳輪 ( 輪子 ) 的腳架上時，請務必確認在執行工作前已固定住腳輪，使其無法
❏
移動。
當腳輪 ( 輪子 ) 和固定旋鈕已固定時，請勿試圖移動腳架。
❏
當要移動安裝在腳架上的印表機時，請避開有臺階或地板不平的位置。
❏
圖示說明
!警告 請務必遵守警告事項，以免身體嚴重受傷。
!注意 請務必遵守注意事項，以免身體受傷。
c附註：請務必遵守附註事項，以免損壞設備。
秘訣：提供使用印表機的實用技巧及其他資訊。
EN Safety Instructions
Important Safety Instructions
Read all of these instructions before setting up your printer. Also be sure to follow all warnings and
instructions marked on the printer. Make sure you read the General Information (PDF) before using
the printer.
!Warning
Do not obstruct the vents on the product.
❏
Use the printer in a location with sufficient ventilation.
❏
!Caution
Do not install or store the printer in an unstable location or a location subject to vibrations from
❏
other equipment.
Do not install the printer in locations subject to oily smoke and dust, or in locations subject to
❏
humidity or where it could easily get wet.
Do not tilt the product more than 10 degrees forward, back, left, or right while moving it.
❏
Because the product is heavy, it should not be carried by one person.
❏
When lifting the product, make sure you lift at the locations indicated in the manual.
❏
Make sure you use the correct posture when lifting the product.
❏
Before assembling the product, make sure you clear away the packaging sheets, packing
❏
materials, and supplied items from the installation area.
When placing the product on a stand with casters (wheels), make sure you secure the casters
❏
before you perform the work so that they do not move.
Do not try to move the stand while the casters (wheels) and adjusters are secured.
❏
When moving the printer while it is on the stand, avoid locations with steps or uneven flooring.
❏
Meaning of Symbols
!Warning Warnings must be followed to avoid serious bodily injury.
!Caution Cautions must be followed to avoid bodily injury.
cImportant : Important must be followed to avoid damage to this product.
Note : Notes contain useful or additional information on the operation of this product.
5

JA 設置場所の確認 EN Choosing a Place for the Printer TC 選擇放置印表機的位置
設置に適した場所
本機は、以下のような場所に設置してください。
本機を設置するには、図のようなスペースを確保してください。❏
以下の本機質量に十分耐えられる、水平で安定した場所❏
SC-S40650：約 279kg
SC-S60650：約 291kg
SC-S80650：約 284kg
本機の電源ケーブル本数と、合計電流は以下です。❏
SC-S40650/SC-S80650：電源ケーブル 2本、2本の合計電流 20A
SC-S60650：電源ケーブル 3本、3本の合計電流 21A
合計電流を１つのコンセントで確保できないときは、それぞれ別系統のコンセントに差し
込んでください。
温度 15 ～ 35℃、湿度 20 ～ 80％の場所❏
ただし、メディアの環境条件も満たした場所で使用しないと正しく印刷できないことがあ
ります。詳しくは、メディアのマニュアルをご覧ください。
また、適正な湿度を保つために直射日光の当たる場所、エアコンなどの風が直接当たる場
所、熱源のある場所での使用を避けてください。
ホコリや砂じんの多い場所での使用を避けてください。❏
Instructions for Placing the Printer
Leave adequate room as shown in the table for setting up the printer.
❏
Choose a flat and stable location that can support the printer weight.
❏
SC-S40600 series: about 279 kg
SC-S60600 series: about 291 kg
SC-S80600 series: about 284 kg
The number of power cables and total amperage are as follows:
❏
SC-S40600 series/SC-S80600 series: 2 power cables, total amperage 20 A at 100 V or 10 A at 240 V
SC-S60600 series: 3 power cables, total amperage 21 A at 100 V or 10.5 A at 240 V
If the combined capacity can not be supplied by a single outlet, connect the cables to different
outlets with independent power sources.
Operate the printer under the following conditions:
❏
Temperature: 15 to 35°C (59 to 95°F)
Humidity: 20 to 80% without condensation
Even the conditions above are met, you may not print properly if the environmental conditions
❏
are not proper for the paper. See the instructions of the paper for more detailed information.
Keep the printer away from drying, direct sunlight, or heat sources to maintain the appropriate
❏
humidity.
Avoid locations subject to dust and sand.
❏
放置印表機的說明
請依照圖示，在桌面上預留足夠的空間以設置印表機。
❏
選擇一處能承受印表機重量的平穩位置。
❏
SC-S40670：約 279 kg
SC-S60670：約 291 kg
SC-S80670：約 284 kg
電源線的數量和總安培數如下：
❏
SC-S40670/SC-S80670：2條電源線；100V 時總安培數為 20A，240V 時總安培數為 10A
SC-S60670：3條電源線；100V 時總安培數為 21A，240V 時總安培數為 10.5A
若組合電流無法由單個插座提供，請將電源線連接至具備獨立電源的不同插座。
請在下列環境中操作印表機：
❏
- 溫度：15 至35 ℃
- 濕度：20 至80% 沒有凝結
即使符合了上述條件，但如果環境條件不適合紙張，還是可能無法正確列印。詳細資料，請
❏
查看紙張的操作說明。
避免將印表機放在過於乾燥、陽光直射、或高溫之處以維持適當的濕度。
❏
避開容易有灰塵和沙子的位置。
❏
6

JA 梱包内容の確認 EN Unpacking TC 清點配件
A～Fは、セットアップでは使用しません。使い方や詳細は、『操作ガイド』（冊子）または、
『ユーザーズガイド』（オンラインマニュアル ) をご覧ください。
Ato Fare not used during setup. For information on using the printer and more details,
see the "Operator's Guide" (booklet) or the "User's Guide" (online manual).
安裝時不會用到項目 A 至 F。關於如何使用印表機及詳細說明，可查看〝操作說明〞
( 紙本手冊 ) 或〝進階使用說明〞( 線上手冊 )。
7

SC-S60650 には外付け乾燥ファンユニットが付属します。
梱包内容や取り付け方は、外付け乾燥ファンユニットに付属のマニュアルをご覧ください。
SC-S60600 series printers come with an additional print drying system.
See the additional print drying system manual for information on installation and package contents.
SC-S60670 印表機有一個附加乾燥系統。關於安裝和包裝內容的說明，請查看附加乾燥系統的使用手冊。
B本製品の組み立て作業は、梱包用シート、梱包材、同梱品を作業場所の外に片付けてから行ってください。
!Caution: Before assembling the printer, clear the work area by putting away the removed packing materials and bundled items.
!注意： 組裝印表機之前，請先收好拆下的包裝材料及內附的配件，清理工作區域。
JA  梱包内容の確認 EN Unpacking TC  清點配件
8

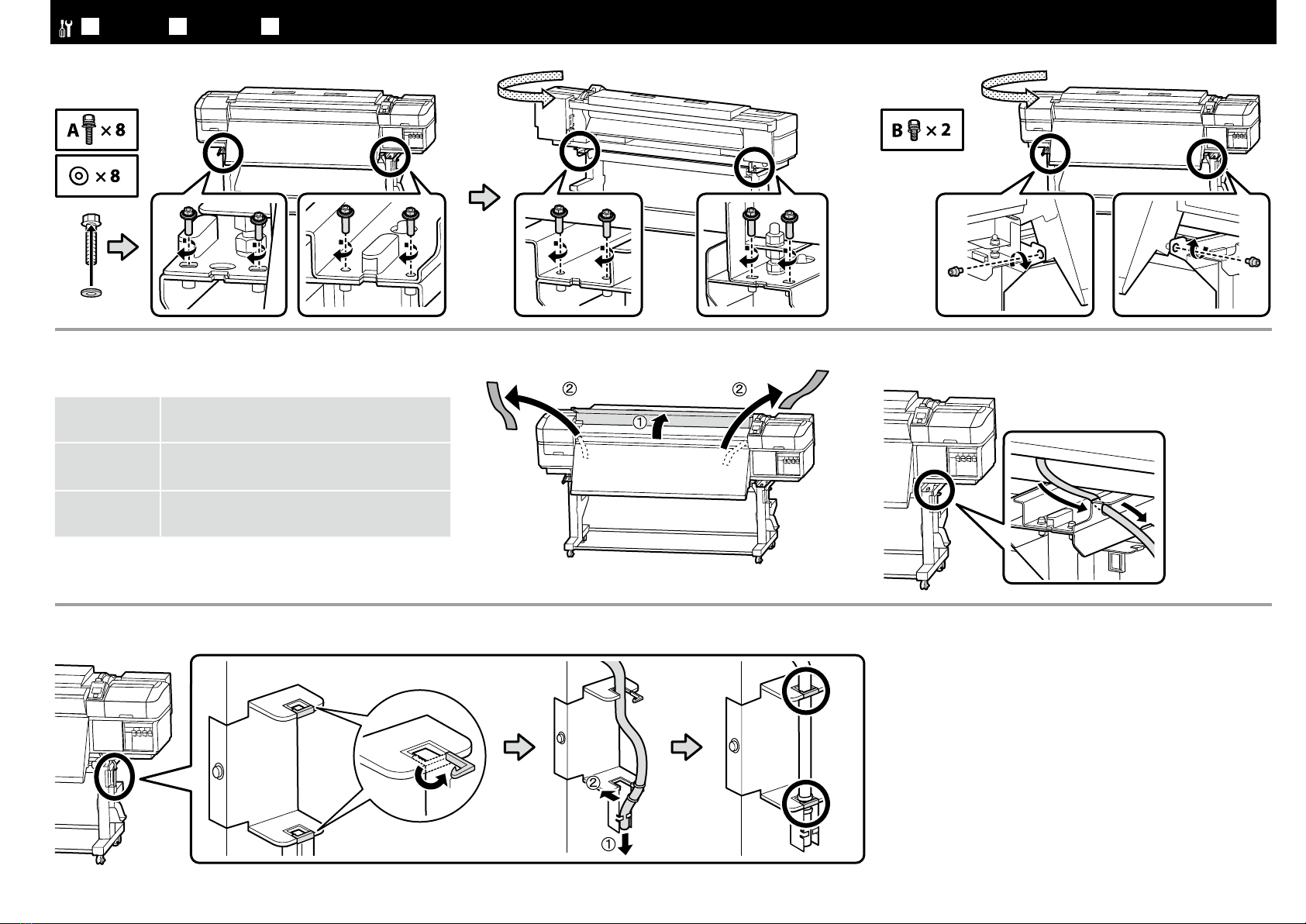

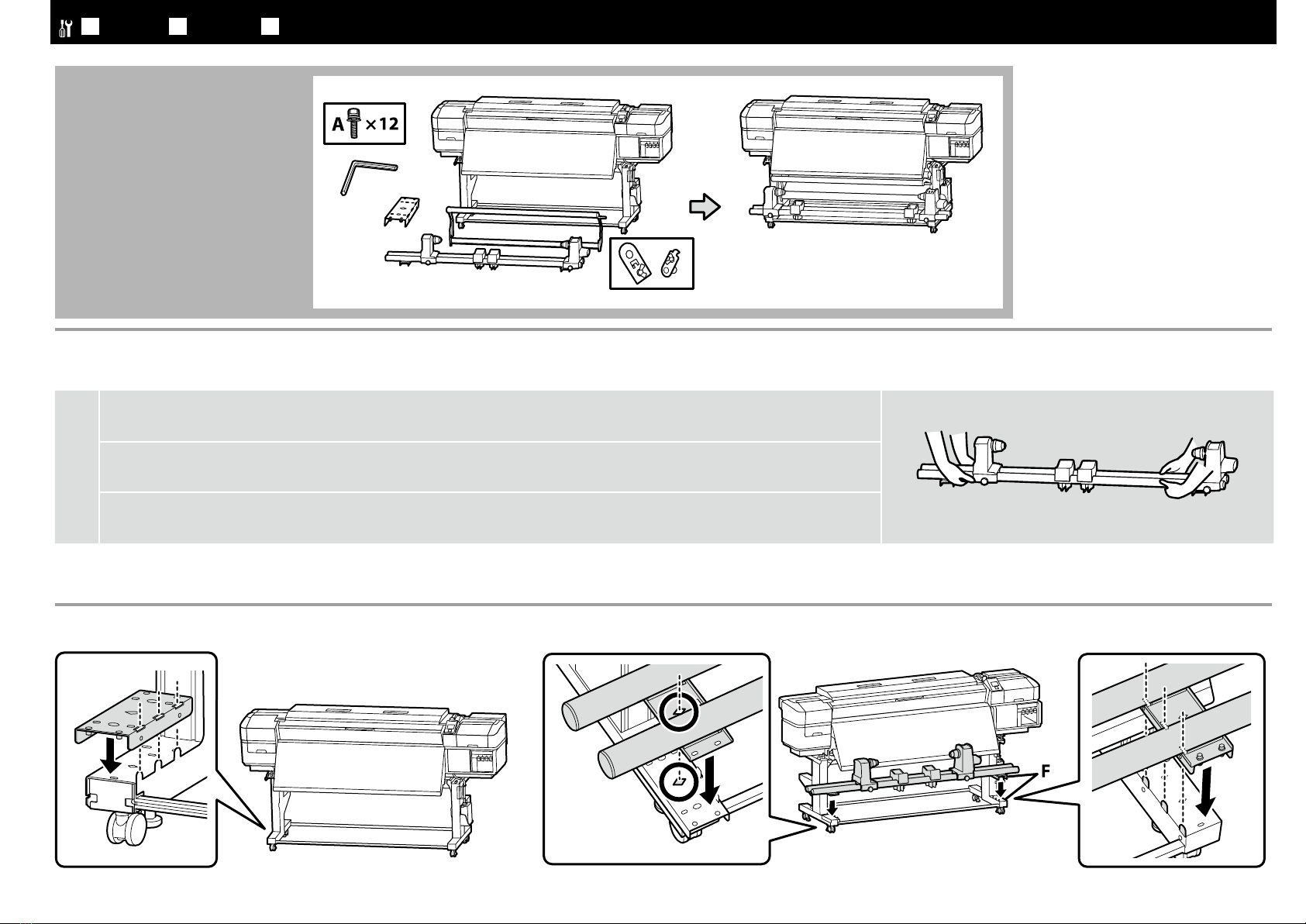

JA  組み立て EN Assembly TC 組裝
スタンド
Stand
腳架
スタンドの組み立て作業は 3 人で行うことをお勧めします。
It is recommended to assemble the stand by a group of
three.
建議三人一起組裝腳架。
[ 1 ] [ 2 ] [ 3 ]
[ 5 ][ 4 ]
9

[ 7 ]
プリンターの取り付け
Printer Installation
安裝印表機
JA  組み立て EN Assembly TC  組裝
[ 1 ]
c
必ず固定した状態で本機をお使いください。本機を移動するときはキャスターのロックを外してください。
Before using the printer, be sure the stand is fixed in place. When moving the printer unlock the casters.
使用印表機之前，請確認腳架已固定到位。當要搬動印表機時，請解開腳輪的鎖定。
[ 6 ]
10

[ 4 ]
B本製品は重いので、1 人で運ばないでください。
開梱や移動の際は 8 人以上で運んでください。
!Caution: When carrying the printer, use at least eight persons.
!注意： 搬運印表機至少需要 8 人。
JA  組み立て EN Assembly TC  組裝
[ 2 ] [ 3 ]
11

JA  組み立て EN Assembly TC  組裝
[ 9 ]
[ 8 ]
[ 5 ]
B前面カバーを開閉するときは、手や指を挟まない
よう注意してください。
!Caution: Be careful not to trap your hands or fingers
when opening or closing the front cover.
!注意： 當打開或闔上前蓋時請小心，不要弄傷您的
手或手指。
[ 7 ]
[ 6 ]
12

JA  組み立て EN Assembly TC  組裝
[ 12 ]
c
あらかじめ貼られている英語ラベルの上に、付属の日本語
ラベルを貼り付けてください。
Place the caution label for your language over the
English label.
請將繁體中文的警告標籤貼在英文標籤上方。
[ 11 ]
この後は、自動巻取りユニット（①） → テンションバー（②） → メディア搬送ユニット（③）の順に梱包箱から取り出して取り付けます。
Next, remove the following items from the packaging and install them in order: auto take-up reel unit > tension bar >
media feeding unit .
接著，請從包裝中取出下列品項並依序安裝：自動收紙單元 > 拉桿 > 材料進紙單元 。
[ 10 ]

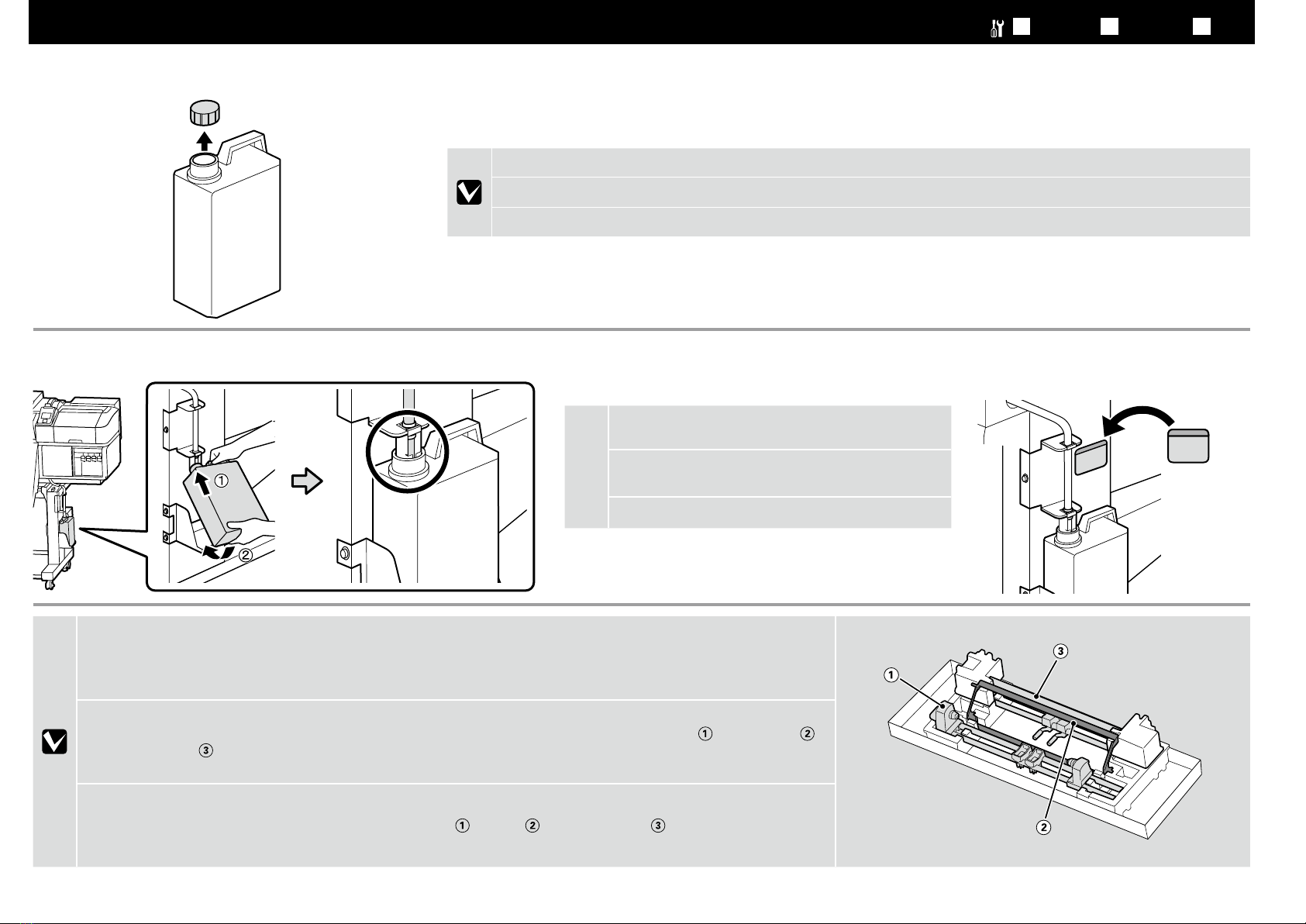

廃インクボトルの蓋は、廃インクを廃棄するときに必要です。捨てずに保管しておいてください。
The lid of the Waste Ink Bottle is required when disposing of the waste ink. Keep the lid. Do not throw it away.
處理廢墨時需要使用廢墨桶的蓋子。請收好蓋子。切勿丟棄。
13

JA  組み立て EN Assembly TC  組裝
自動巻取りユニット
Auto Take-up Reel Unit
自動收紙單元
c
自動巻取りユニットは、2 人で 2 本のバーを右図のように持って運んでください。
Carry the Auto Take-up Reel Unit using two persons, each holding the two bars as shown in the figure on the right.
搬運自動收紙單元需要兩人，請如右圖所示，各自緊握兩根長桿。
[ 1 ] [ 2 ]
14

JA  組み立て EN Assembly TC  組裝
[ 4 ]
B B
A
A
[ 3 ]
[ 5 ] [ 6 ]
c
A側のネジは、パイプを押さえながら締めてください（右
図）。続いて、 B側のネジを締めてください。
Fasten the screws on the Aside, keeping the pipes
pressed as shown, and then fasten the screws on the B
side.
鎖緊 A側的螺絲，繼續壓住管子 ( 如圖所示 )，然
後鎖緊 B側的螺絲。
15

JA  組み立て EN Assembly TC  組裝
[ 9 ] [ 10 ]
[ 7 ] [ 8 ]
16

[ 2 ]
JA  組み立て EN Assembly TC  組裝
[ 1 ]
メディア搬送ユニット
Media Feeding Unit
材料進紙單元
c
メディア搬送ユニットは、右図のように 2 人で 2 本のバーを持って運んでください。 ❏
取り付ける前に、メディア搬送ユニットから紙管を取り外してください。取り外し ❏
た紙管は、巻き取り紙管として使いますので捨てずに保管してください。
Two people should hold the two bars when carrying the Media Feeding Unit.
❏
Remove the roll core from the Media Feeding Unit before installing. Do not throw this away
❏
as it will be used as the roll core for the new media.
搬運材料進紙單元時，需要兩人緊握兩根長桿。
❏
安裝前，請先移除材料進紙單元的紙軸。請不要把紙軸扔掉，因為它會被用來作為新
❏
材料的紙軸。
17

JA  組み立て EN Assembly TC  組裝
[ 3 ] [ 4 ]
A
BB
A
c
A側のネジは、パイプを押さえながら締めてください（右
図）。続いて、 B側のネジを締めてください。
Fasten the screws on the Aside, keeping the pipes
pressed as shown, and then fasten the screws on the B
side.
鎖緊 A側的螺絲，繼續壓住管子 ( 如圖所示 )，然
後鎖緊 B側的螺絲。
18

[ 3 ]
JA  組み立て EN Assembly TC  組裝
[ 1 ]
[ 2 ]
ケーブル類の接続
Connecting Cables
接上連接線
[ 4 ] [ 5 ]
AB
19

[ 10 ]
AAC100V 以外の電源は使用しないでください。•
漏電事故防止のため、接地接続（アース）を行ってください。•
!Warning: Use only the type of power source indicated on the printer’s label.
!警告： 只使用此印表機標籤上所標示的電源類型。
[ 8 ] [ 9 ]
JA  組み立て EN Assembly TC  組裝
[ 7 ]
B
[ 6 ]
A
20
