ergoline Classic 450 User manual

Demontage- und Montageanleitung
Disassembling and Assembling Instructions
Ergoline Classic 450
85730 / Index " " / 01.00 / DE/EN

Alle Informationen und Abbildungen waren zum Zeitpunkt der Drucklegung auf dem neuesten Stand.
Technische Änderungen vorbehalten!
Der Nachdruck und die Vervielfältigung - auch auszugsweise - ist nur mit vorheriger Zustimmung und mit Quel-
lenangabe gestattet.
Ergoline GmbH
Köhlershohner Straße
D-53578 Windhagen
Tel.:++49/(0) 2224/818-0, Fax:++49/(0) 2224/818-116
All information and illustrations are correct at the time of going to press.
Technical specifications subject to alteration!
Reprinting or duplication - in whole or in part - is not permitted without prior approval and reference to the
source.
Ergoline GmbH
Köhlershohner Straße
D-53578 Windhagen ( Germany )
Tel.:++49/(0) 2224/818-0, Fax:++49/(0) 2224/818-116

1
Inhaltsangabe Contents
Seite
Einleitung ....................................................................................................................................................2
Kundendienst .............................................................................................................................................. 2
Transportschäden ........................................................................................................................................ 2
Bedeutung der Symbolik ............................................................................................................................. 2
Sicherheits- und Gefahrenhinweise .............................................................................................................. 2
Demontage des Bräuners ...........................................................................................................................4
Montage des Bräuners ............................................................................................................................. 17
Elektroanschluss .......................................................................................................................................17
Anschlussschema (MCS-Steuerung)......................................................................................................... 38
Anschlussschema (Standardsteuerung) .................................................................................................. 39
Anschlussplan Münzautomat................................................................................................................... 40
Klimagerät nachrüsten ............................................................................................................................ 41
Warmluftrückführung montieren ............................................................................................................ 44
Wandanschluss montieren ....................................................................................................................... 46
Anhang
Umschaltung Körperlüfter ..........................................................................................................................47
Page
Introduction .................................................................................................................................................3
Service ....................................................................................................................................................... 3
Damage in transit ....................................................................................................................................... 3
Meaning of symbols ................................................................................................................................... 3
Safety and hazard warnings ......................................................................................................................... 3
Disassembling the sunbed ..........................................................................................................................4
Assembling the sunbed ............................................................................................................................ 17
Electrical connection .................................................................................................................................17
Wiring diagram (MCS-control) ............................................................................................................... 38
Wiring diagram (standard control) ........................................................................................................ 39
Wiring diagram for token box ................................................................................................................ 40
Retrofitting air conditioning system ....................................................................................................... 41
Installing warm air recovery system ....................................................................................................... 44
Installing wall seal ................................................................................................................................... 45
Appendix
Switching over body fan ............................................................................................................................47

2
Einleitung
Lieber Ergoline-Kunde!
Mit der Wahl eines Ergoline-Bräuners haben Sie sich für ein technisch hochentwickeltes und leistungsstarkes
Gerät entschieden. Ihr Bräuner ist bei Ergoline mit größter Sorgfalt und Präzision hergestellt worden und hat
zahlreiche Qualitäts- und Sicherheitskontrollen durchlaufen. Wir haben alles getan, um einen störungsfreien und
sicheren Betrieb Ihres Bräuner zu gewährleisten.
Aber auch Sie können wesentlich dazu beitragen, dass Sie mit Ihrem Ergoline-Bräuner lange Zeit zufrieden sind.
Bitte lesen Sie alle Informationen aufmerksam durch und führen Sie die Montage/Aufstellung des Gerätes genau
so aus, wie es in der Anleitung beschrieben ist. Die sachgerechte Montage ist eine wichtige Voraussetzung für
das einwandfreie Funktionieren Ihres Bräuners. Wenn Sie die Tipps und Hinweise der Montageanleitung befol-
gen, wird Ihnen Ihr Ergoline-Bräuner Spaß und Freude machen. Für Rückfragen stehen wir Ihnen gerne beratend
zur Verfügung.
Ihre Ergoline GmbH
Kundendienst
Bevor Sie unseren technischen Kundendienst im Bedarfsfalle kontaktieren, beschaffen Sie sich unbedingt die
Gerätenummer des Gerätes. Sie erleichtern hierdurch die Abwicklung bei Kundendienst-, Reparatur- und Er-
satzteilfragen.
Richtlinien
Dieser Bräuner wurde nach folgenden Richtlinien gebaut:
●EG-Richtlinie "elektromagnetische Verträglichkeit" 89/336/EWG (nach der zur Zeit gültigen Fassung)
●Niederspannungsrichtlinien 72/23/EWG (nach der zur Zeit gültigen Fassung)
Achtung!
Wir weisen darauf hin, dass die Geräte ausschließlich für den europäischen Markt bestimmt sind und nicht in
die USA oder nach Kanada exportiert und dort betrieben werden dürfen! Bei Nichtbeachtung dieses Hinwei-
ses wird keine Haftung übernommen! Es wird ausdrücklich darauf hingewiesen, dass bei Zuwiderhandlun-
gen hohe Haftungsrisiken für den Exporteur und/oder Betreiber entstehen können.
Transportschäden
Eine Beschädigung des Gerätes auf dem Transportweg kann trotz aller Vorsichtsmaßnahmen nie völlig ausge-
schlossen werden. Sollte Ihr Gerät einen Transportschaden aufweisen, so helfen die nachstehenden Hinweise
den Schaden schnell und unkompliziert zu regulieren.
●Erkennbare Schäden sind innerhalb von vier Tagen - Anlieferungsdatum und Eingang der Meldung bei der
Spedition mitgerechnet - der liefernden Spedition schriftlich zu melden.
●Der entstandene Schaden muss bei der anliefernden Spedition geltend gemacht werden, da das Transport-
risiko laut den allgemeinen Bedingungen der Speditionsunternehmen beim Besteller liegt. Bei der Durchset-
zung Ihrer berechtigten Ansprüche werden wir Sie auf Wunsch selbstverständlich unterstützen.
Bedeutung der Symbolik
Gefahrenhinweise: Warnung!
Gefahr von Personenschäden
Achtung!
Gefahr von Sach- und Umweltschäden
Vorsicht elektrische Spannung!
Gefahr von Personenschäden durch elektrische Spannung
Wichtige Information
Sicherheits- und Gefahrenhinweise
●Der Ergoline-Bräuner darf nur durch entsprechend unterwiesenes/erfahrenes Fachpersonal montiert und auf-
gestellt werden.
●Alle am Gerät angebrachten Sicherheits- und Gefahrenhinweise sind - auch bei der Demontage und Montage
- zu beachten!
●Die mit der Montage/Aufstellung beauftragten Personen sind verpflichtet, das Gerät nur in einwandfreiem
Zustand zum Betrieb zu übergeben!
●Das autorisierte Montage-/Aufstellungspersonal hat zu gewährleisten, dass keine Sicherheitseinrichtungen
und Sicherheitshinweise entfernt bzw. außer Kraft gesetzt werden, die den sicheren Betrieb des Bräunungs-
gerätes beeinträchtigen können.
●Bei allen Demontage- und Montagearbeiten an elektrischen Einrichtungen ist das Bräunungsgerät von der
Netzversorgung zu trennen! Ausnahmen sind nur bei Funktionsprüfungen zulässig!
●Die Demontage sowie die Montage sind nur nach den vorgegebenen Schritten dieser Anleitung zulässig!
Die Sicherheit, Zuverlässigkeit und Leistung des Gerätes wird nur garantiert, wenn:
●die Montage, der Elektroanschluss, die Erweiterung oder die Reparatur durch eine zugelassene
Fachfirma oder entsprechend unterwiesenes Fachpersonal vorgenommen worden ist,
●die elektrische Installation den einschlägigen VDE-Bestimmungen entspricht und das Gerät in
Übereinstimmung mit der Bedienungsanleitung verwendet wird.

3
Introduction
●All claims must be made to the forwarding company that delivered your sunbed since general forwarding
conditions stipulate that the risk of transport is borne by the party ordering the goods.
On request, we will of course provide you with full assistance with any justified claim.
Means of symbols
Hazard warnings: Warning!
Risk of personal injury
Attention!
Risk of damage to property and environment
Caution - Electrical voltage!
Risk of personal injury from electrical voltage
Important information
Safety and hazard warnings
●The Ergoline sunbed must only be assembled and installed by appropriately trained / experienced personnel.
●All hazard and safety warnings affixed to the sunbed must be observed - also during installation. Those
persons entrusted with assembly / installation shall not approve the sunbed for operation unless it is in
perfect working order.
●The installing / assembling personnel must ensure that none of the safety devices and safety warnings
affecting the safe operation of the sunbed are removed or taken out of operation.
●The sunbed must be disconnected from the mains power supply before attempting any electrical installation
work. Exceptions shall only be permissible for the purpose of function checks.
●Installation must only be performed in accordance with the procedure prescribed in these installation
instructions.
The safety, reliability and performance of the sunbed will only be guaranteed if:
●the installation, the electrical connection, additions to or repair of the unit, is carried out by a
locally approved specialist company or by appropiately qualified personnel,
●the electrical installation complies with the national regulations and the unit is used as specified
in the Operating Instructions.
Dear Customer!
In selecting a Ergoline sunbed you have acquired a high-performance appliance featuring advanced technology.
Your sunbed has been manufactured with the greatest care and precision, having undergone numerous quality
controls and safety checks. We have done everything to ensure the trouble-free and reliable operation of your
sunbed. However, you also can do a lot to ensure prolonged satisfaction with your sunbed. Please read all of
the information carefully and assemble /install the sunbed in exactly the manner described in the instructions.
Proper installation is important for your sunbed to work properly. If you follow the tips and information provided
in the installation instructions, your Ergoline sunbed will give you much joy and pleasure. However, in the
event that you should encounter a problem, please contact your local dealer.
Yours, Ergoline GmbH
Service
IBefore contacting our Technical Service by telephone, please have the serial number of the sunbed to hand for
the customer support or spare parts in question. We shall only be able to deal with your query straight away if
you can quote the serial number. Without it, service engineer visits cannot be arranged nor spare parts ordered.
Directives
This Ergoline-Ergoline sunbed has been manufactured in line with the following regulations:
●EG-Directive on „Electromagnetic compatibility“ 89/336/EEC (as amended)
●Low-voltage Directives 73/23 EEC (as amended)
Attention!
We must point out that these sunbeds are intended for the European market only and must not be
exported to the USA or Canada and operated there. No liability will be accepted if this warning is
ignored. It is expressly pointed out that any violation of this ban may subject the exporter and/or
operator to a high risk of liability.
Damage in transit
Despite all of the precautions taken, it is unfortunately never possible to completely rule out damage to the
sunbed in transit. Such damage is always annoying. This is why we wish to keep any inconvenience to a
minimum. If you find that your sunbed has been damaged in transit, please follow the directions given below.
This will resolve the problem quickly and easily.
●Notify the forwarding company that delivered the sunbed of any visible damage in writing within a period of
four days - including the day of delivery and the day on which the forwarder received notification.

4
Demontage des Bräuners Disassembling the sunbed
Allgemeine Information
Vorsicht, elektrische Spannung!
Vor Beginn der Demontage ist zu prüfen, ob die
Anschlussleitung spannungsfrei ist
Der Bräuner wird normalerweise komplett montiert geliefert.
Eine Demontage des Gerätes ist nur notwendig, falls es die
örtlichen Gegebenheiten erfordern (z.B. Transport in höhere
Etagen, Größe der Durchgänge, Zugänglichkeit der Räume
u.ä.). Folgen Sie bei der Montage genau den Schritten dieser
Anleitung.
Werkzeug
Für die Demontage/ Montage wird folgendes Werkzeug benö-
tigt:
●Schraubendreher Nr. 2
●Schraubendreher für Kreuzschlitzschrauben Nr. 2 und 3
●Skt.-Winkelschraubendreher für Innensechskantschrauben
SW 4 und SW 6
●Doppel-Maulschlüssel SW 17x19mm
●Doppelratschen-Ringschlüssel SW 17x19mm (Teile-Nr.
51725)
●Montageschiene (Teile-Nr. 32585, 2x)
●Nachrüstsatz zur Montageschiene (Teile-Nr. 77054)
●Montagestütze (Teile-Nr. 75350)

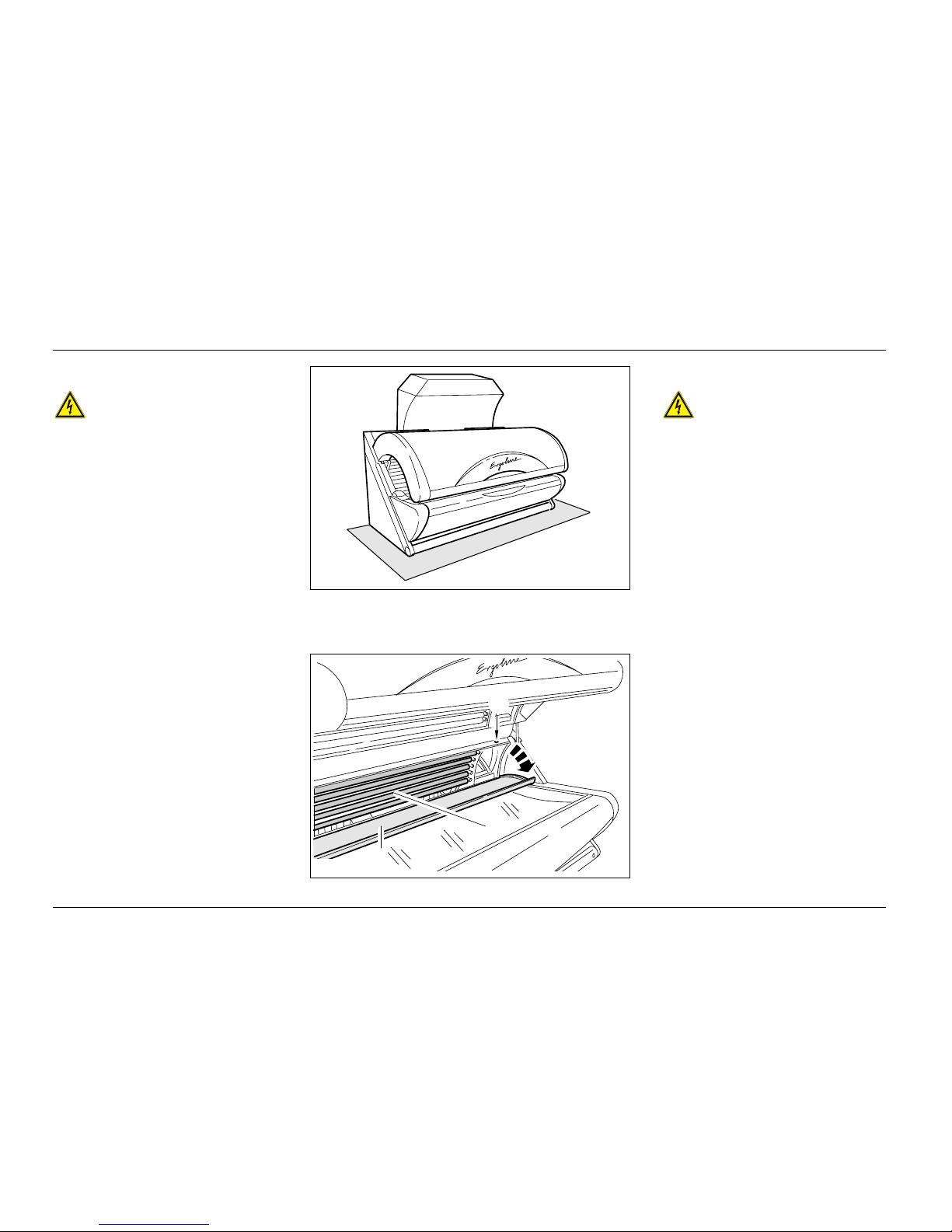

Fig. 01
B
C
A
Fig. 02
UV-Niederdrucklampen im Seitenteil ausbauen
●Acrylglasscheibe ( C ) vom Profihalterrahmen durch Her-
ausdrehen der Schrauben ( A ) lösen.
●Acrylglasscheibe ( C ) herunterklappen.
●Schrauben an den Lampenabdeckungen von Kopf- und Fuß-
ende lösen und herausnehmen.
●UV-Niederdrucklampen ( B ) um 90° in die Rasterung
drehen und herausnehmen.
General information
Caution, electrical voltage!
Before beginning disassembly work, ensure that
the power supply cable is not live.
As a rule, the sunbed comes supplied fully assembled.
Disassembly of the equipment is only necessary if local
circumstances so demand (e.g. transport to upstairs floors, size
of doorways, difficulty of access to rooms, etc.). When
carrying out disassembly work, follow the steps described in
this instruction manual precisely.
Tools
For disassembly/assembly work, the following tools are
required:
●No. 2 screwdriver
●No. 2 and 3 screwdrivers for recessed head screws
●hexagon-socket offset screw key size 4 and size 6
●double-ended open-jawed wrench, 17x19mm
●reversible ratchet ring wrench, 17x19mm (Part No.
51725)
●mounting rail (Part No. 32585, 2x)
●retrofit kit for mounting rail (Part No. 77054)
●assembly support (Part No. 75350)
UV-Removing UV low-pressure lamps in side section
●Release acrylic panel ( C ) from holding frame by
removing screw ( A ).
●Fold down acrylic panel ( C ).
●Remove screws on lamp covers at head and foot ends.
●Turn UV low-pressure lamps ( B ) through 90° in the
socket and remove.

5

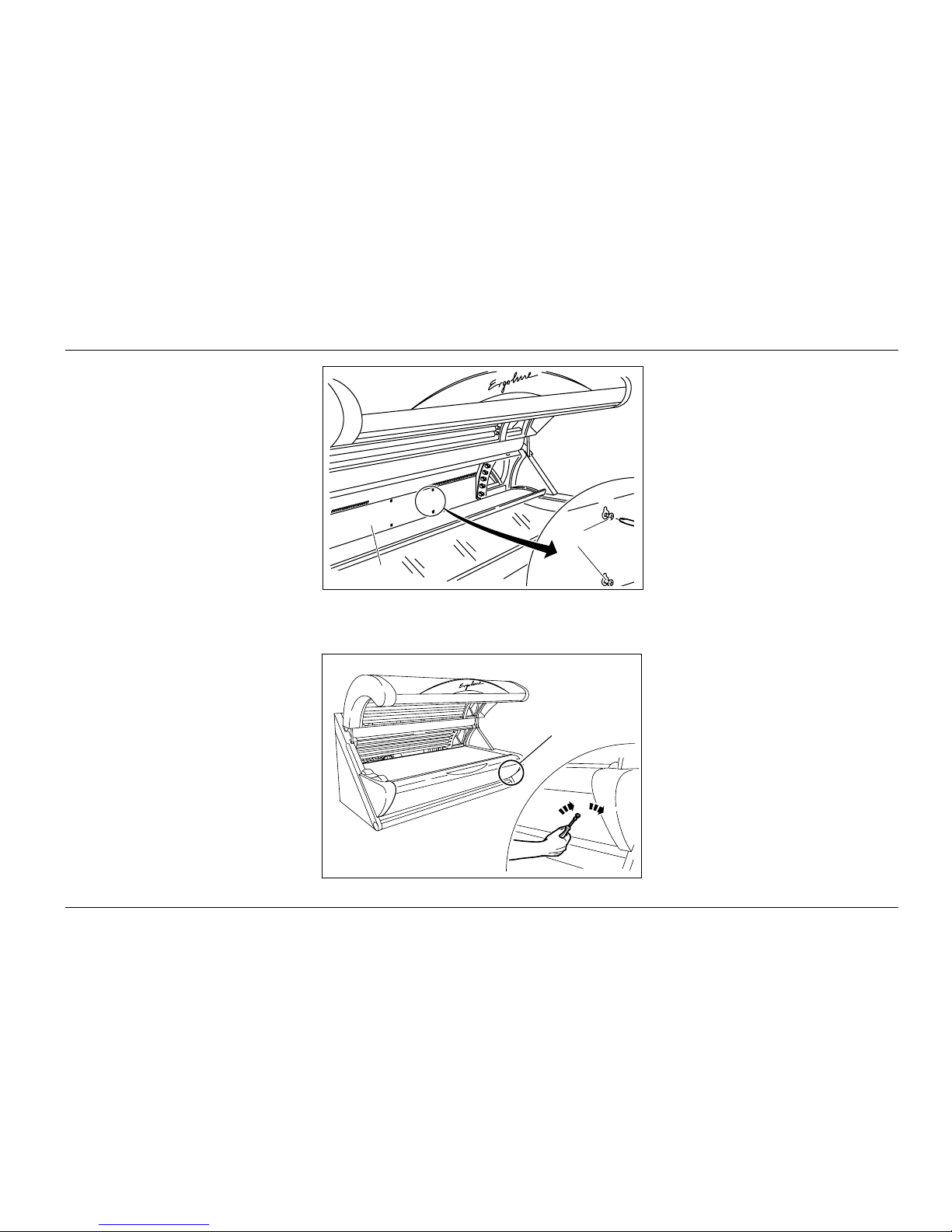

Demontage des Bräuners Disassembling the sunbed
Sichtblende herausnehmen
●Vier Kreuzschlitzschrauben ( A ) lösen (nicht herausdre-
hen).
●Sichtblende ( B ) nach oben schieben, bis die Schrauben-
köpfe frei liegen.
●Sichtblende abnehmen.
Fig. 03
B
A
Wanne öffnen
●Arretierung mittels Steckschlüssel durch zweimalige Rechts-
drehung entriegeln ( A ).
●Wanne zusammen mit der Acrylglas-Liegescheibe auf-
klappen (ist selbsthaltend).
Fig. 04
A
Removing the trim panel
●Loosen the four recessed head screws ( A ) (Do not remove
them).
●Push the trim panel ( B ) upwards until the heads of the
screws are exposed.
●Remove trim panel.
Opening the trough
●Using the socket wrench, release the detent by turning
twice to the right ( A ).
●Open up the trough together with the ergonomic acrylic
panel (is self-locking).

6
Demontage des Bräuners Disassembling the sunbed
Filterkassetten ausbauen
●Filterkassetten ( A ) aus dem unteren Teil der Frontblende
nach oben herausnehmen.
Fig. 05
Remove filter mat
●Lift filter cartridge ( A ) up and out of lower front panel
section.
Einstiegsblende demontieren
●Die Verschraubung der Einstiegsblende
(links und rechts je 2 Blechschrauben) lösen.
●Einstiegsblende ( B ) entnehmen.
Fig. 06
Disassembling the access panel
●Undo the screw connection from the access panel
(two self-tapping screws each on the left and right side).
●Remove the access panel ( B ).
A
A
A
B

7

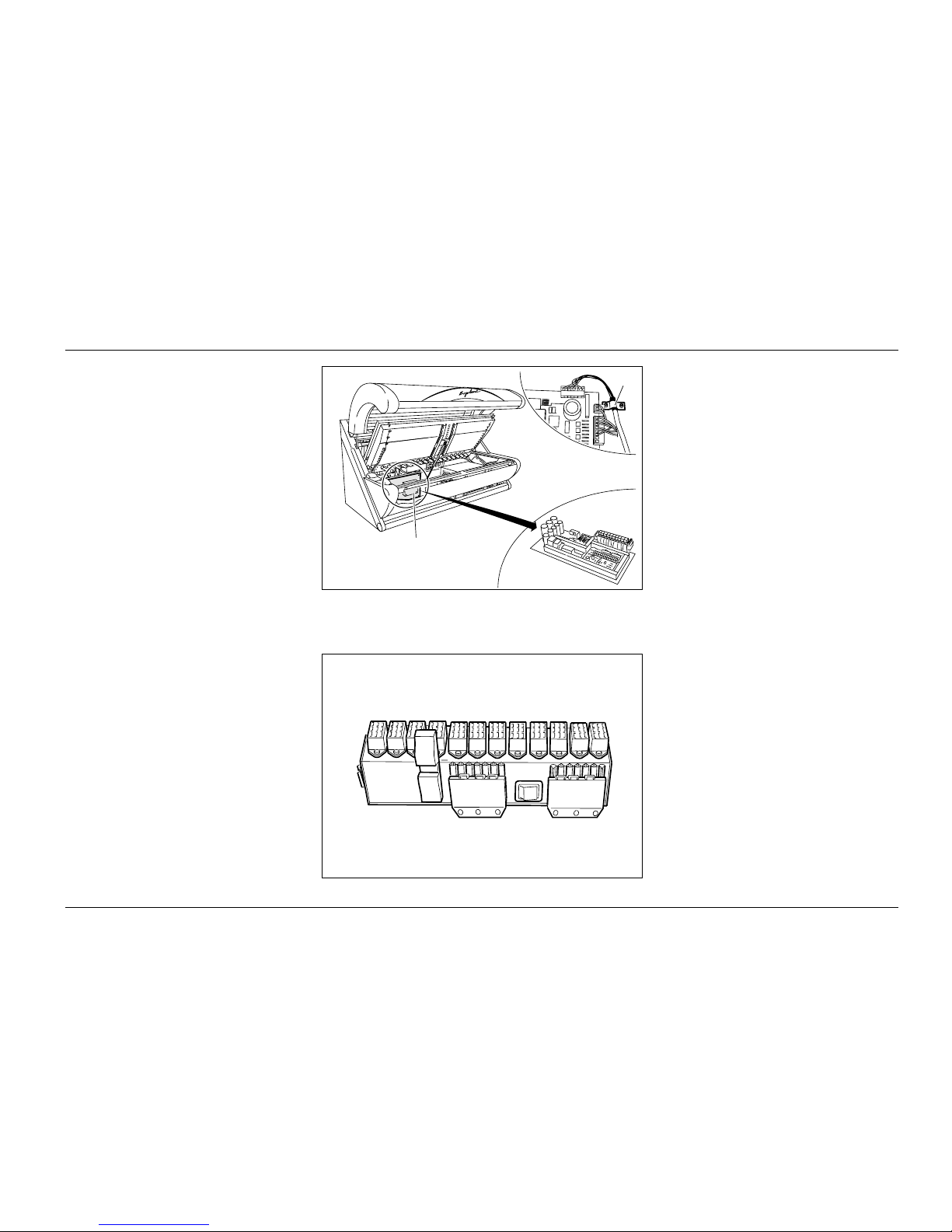

Demontage des Bräuners Disassembling the sunbed
Fig. 08
Steuereinheit abklemmen
●Abdeckung ( A ) abbauen.
●Stecker X 10 abziehen und Blechschelle ( B ) lösen.
●2poligen-Stecker der Fühlerleitung von Platine Stecker
X 9, Kontakt 1 und 2 abziehen.
●Leitungen durch die Kabeldurchführung zurückschieben.
●Abdeckung ( A ) wieder anbauen.
●Steuereinheit nach Lösen von zwei Schrauben an der Vor-
derseite Steuereinheit herunterklappen.
●Kabelstecker der einzelnen Komponenten von der Buchsen-
leiste abziehen.
●Kabelbinder entfernen.
●Steuereinheit hochklappen und an der Rückwand mit zwei
Schrauben wieder befestigen.
Fig. 07
Disconnecting control unit
●Remove cover ( A ).
●Disconnect plug X 10 and release metal clip ( B ).
●Disconnent two-pin sensor lead from circuit board plug X9,
contacts 1 and 2.
●Push leads back through cable gland.
●Re-fit cover ( A ).
●Undo two screws at front of control unit and fold down
control unit.
●Disconnect cable plugs for the various components from
socket connector.
●Remove cable ties.
●Fold up control unit and re-secure to rear panel using two
M6x20 screws.
A
B
1.30 1.1 1.2 1.3 1.4 1.5 1.50 1.6 1.7 1.8 1.9 1.10
1.121.21 1.20

8
Demontage des Bräuners Disassembling the sunbed
Fig. 09
Halter - Acrylglas-Liegescheibe ausbauen.
●Wanne schließen.
●Acrylglas-Liegescheibe hochheben.
●Halter an Kopf- und Fußende abbauen.
●Acrylglas-Liegescheibe schließen.
●Wanne zusammen mit der Acrylglas-Liegescheibe aufklap-
pen (ist selbsthaltend).
Frontblende demontieren
●Skt.-Mutter ( A ) lösen und zusammen mit der Zahnscheibe
abnehmen.
●Je eine Innensechskantschraube M8x75 ( B ) am Kopf- und
Fußende des Längsträgers herausdrehen.
●Längsträger nach oben herausnehmen.
●Hutschiene herausnehmen.
Fig. 10
Removing ergonomic acrylic panel retainers.
●Close trough.
●Lift up ergonomic acrylic panel.
●Remove retainers at head and foot end.
●Close ergonomic acrylic panel.
●Open trough with ergonomic acrylic panel.
Removing front panel
●Remove nut ( A ) and serrated washer.
●Remove one M8x75 Allen screw ( B ) at head and foot end
of longitudinal support.
●Lift longitudinal support up and out.
●Remove metal retainer.
A
B
B

9

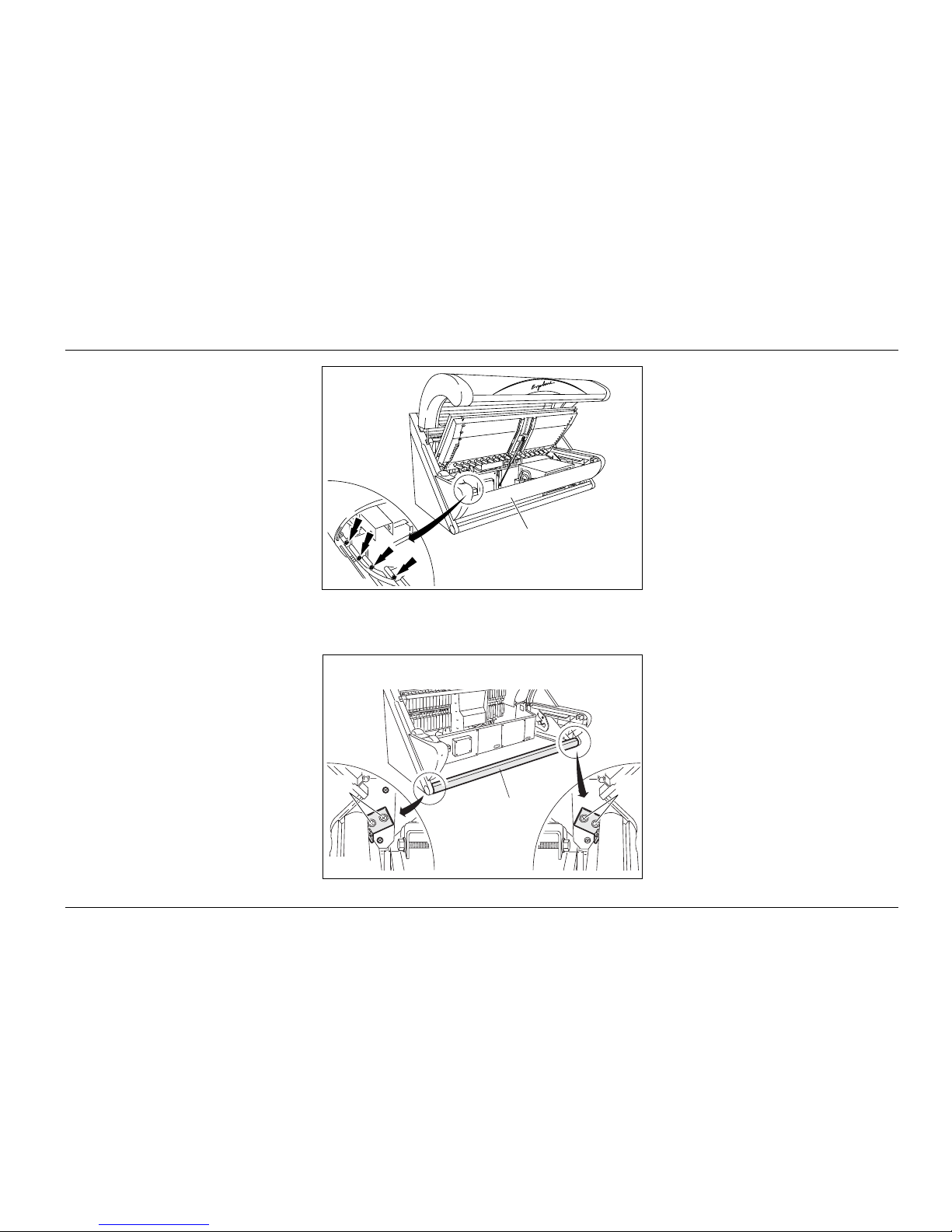

Demontage des Bräuners Disassembling the sunbed
A
BC
●4 Schrauben ( A ) an den Seitenteilen lösen und zusam-
men mit den Unterlegscheiben abnehmen.
●Frontblende ( B ) herausnehmen.
Fig. 11
●Remove 4 screws ( A ) with washers from side sections.
●Remove lower part ( B ) of front panel.
Profilrohr ausbauen
●Schrauben der Transportsicherung am vorderen Profilrohr
( D ) entfernen.
●Je zwei Schrauben an Seitenteil Kopf- und Fußende ( C )
herausdrehen.
●Kondensatbehälter (falls angebaut) des Klimagerätes aus
der Halterung herausnehmen.
●Seitenteile vorsichtig etwas auseinanderziehen und Profil-
rohr herausnehmen.
Fig. 12
Removing profile tube
●Remove transport brace screws from front profile tube
( D ).
●Remove two screws each from head and foot-end side
sections ( B and C ).
●Remove overflow tank for air-conditioning from retainer.
●Carefully ease apart side sections and remove profile
tube.
A
D
CC
B

10
Demontage des Bräuners Disassembling the sunbed
Fig. 14
Wanne ausbauen
●Sicherungsbügel an der Gasdruckfeder ( F ) (oben und un-
ten) abnehmen.
●Gasdruckfeder ( F ) von den Kugelköpfen an der Wanne und
an der Trennwand abziehen.
Removing trough
●Detach securing rings (top and bottom) from the gas
spring ( F ).
●Detach gas spring ( F ) from ball heads of trough retainer
and partition.
F
Klimagerät ausbauen (falls eingebaut)
●Buchse ( B ) an der Platine ( C ) sowie Kondensatschlauch
( D ) abziehen.
●Zuleitungen des Klimagerätes durch die Kabeldurch-
führungen ( A ) und ( E ) zurückziehen.
●Klimagerät vorsichtig herausziehen.
Achtung!
Das Klimagerät darf nicht gekippt werden!
Fig. 13
Removing air-conditioning system (if installed)
●Disconnect the socket ( B ) on the circuit board ( C ), and
remove the condensate hose ( D ).
●Pull air-conditioning system power supply leads back
through cable glands ( A ) and ( E ).
●Carefully lift out air-conditioning system.
Attention!
Air conditioning system must not be tilted.
A
E
B
D
C

11
Demontage des Bräuners Disassembling the sunbed
A
B
●Abdeckkappen ( B ) rechts und links entfernen.
●Sicherungsschraube ( A ) rechts und links herausdrehen.
Fig. 15
●Remove cover caps ( B ) on right and left.
●Remove locking screws ( A ) on right and left.
●Montageschiene einlegen und mit je einer Schraube an den
Seitenteilen arretieren.
Fig. 16
●Insert mounting rail and fasten to each side section with a
screw.
A
B

12
Demontage des Bräuners Disassembling the sunbed
Rohrbogen demontieren
Warnung!
Oberteil mittels Montagestütze ( D )
(entsprechend auf Modell 450 eingestellt)
sichern! Oberteil zusätzlich durch eine Person vor
dem Abrutschen sichern.
●Stecker des Oberteils von dem Teileträger abziehen.
●Die Laschen aufbiegen und den Schenkel der Kabelführung
( B ) nach oben biegen.
●Sechs Schrauben ( A ) aus dem Oberteil herausdrehen.
●Die beiden Kabelbäume des Oberteiles von der Schelle
links vom Abluftkanal und ggf. von den Klebeschellen lösen
und nach oben herausziehen.
●Rohrbogen ( C ) ohne zu verkratzen hinter dem Profilrahmen
hervorziehen, ggf. Oberteil weiter anheben.
Fig. 18
Removing curved profiles
Warning!
Secure canopy with assembly support ( D )
(suitably adjusted for 450 model)!
A second person must also support the canopy to
prevent it from slipping.
●Disconnect the canopy plug from the component board.
●Bend open the lugs and bend up the shanks of the cable
guide ( B ).
●Remove six M5x10 screws ( A ) from canopy.
●Release the two cable harnesses of the canopy from clip to
left of air outlet duct and, if necessary, from the adhesive
clips and remove upwards.
●Pull the curved profile ( C ) out from behind the profile
frame without scratching; if necessary raise canopy further.
●Entriegelungshebel ( A ) an Kopf- und Fußende der Wanne
drücken.
●Wanne leicht schräg (ca. 300) halten und gleichmäßig
nach vorne ziehen.
Achtung!
Es ist darauf zu achten, dass die Wanne vollständig
entriegelt ist.
●Pull release lever ( A ) at head and foot end of trough.
●Slightly tilt trough (approx. 300) and pull evenly towards
front.
Attention!
Make sure that trough is fully released.
A
Fig. 17
B
A
C

13

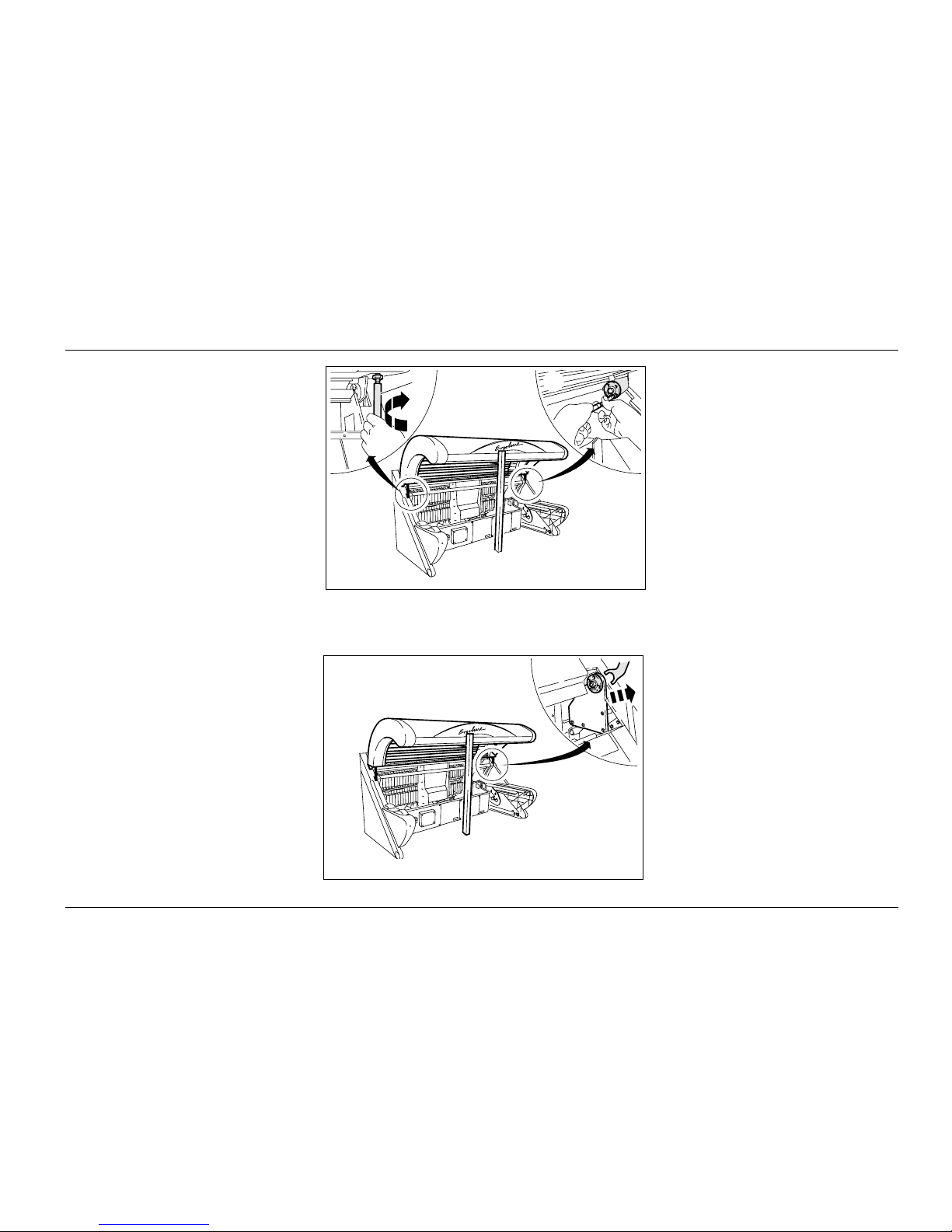

Demontage des Bräuners Disassembling the sunbed
Oberteil demontieren
●Beide Hubstangen ( B ) von den Gelenkstützen am Oberteil
lösen und aus der Aufnahme herausnehmen.
●Lagersicherung von der Lagergabel des Oberteiles am Kopf-
und Fußende durch Herausdrehen von je drei Schrauben
( A ) lösen.
Fig. 19
Removing canopy
●Detach both supporting struts ( B ) from the swing supports
on the canopy and remove from mount.
●Detach retaining collar from forked bracket on canopy at
head and foot-ends by removing three screws ( A ) from
each.
●Oberteil von den Kugellagern an den Seitenteilen Kopf- und
Fußende abnehmen.
Fig. 20
●Remove canopy from ball bearings at head and foot-end
side sections.
BA

14

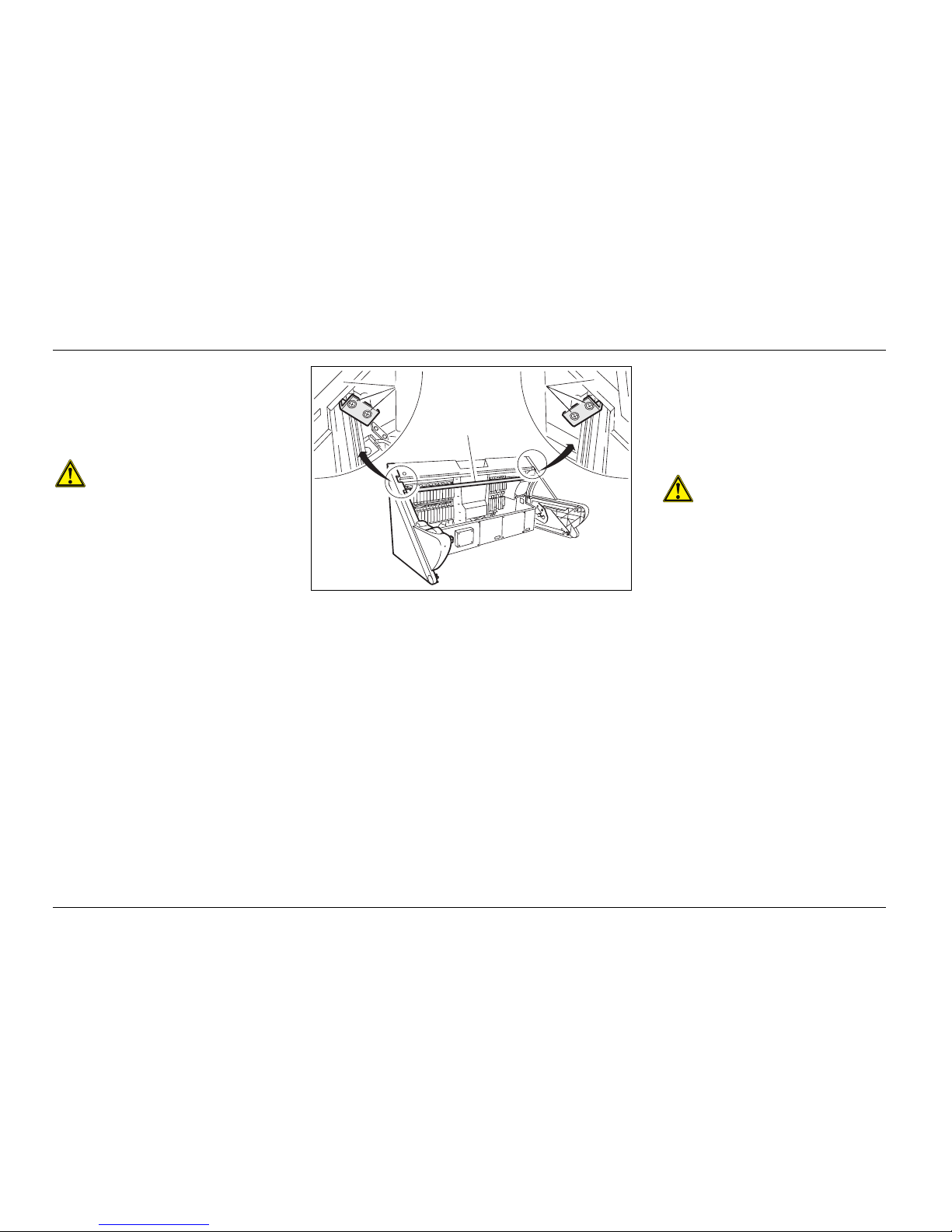

Demontage des Bräuners Disassembling the sunbed
C
BA
Profilhalterahmen/Seitenteil Fußende ausbauen
●Zuleitung für Körperlüfter-Fußende von Teileträger abziehen.
●Profilhalterahmen ( C ) von den Seitenteilen ( A und B ) ab-
bauen und herausnehmen.
●Seitenteil Fußende zur Seite stellen.
Achtung!
Beim Lösen des Seitenteils Profilhalterahmen fest-
halten!
Removing profile retaining frame/foot-end side section
●Disconnect power supply lead for foot-end body fan from
component board.
●Detach profile retaining frame ( C ) from side sections
( A and B ) and remove.
●Place foot-end side section to one side.
Attention!
Keep hold of profile retaining frame when removing
side section.
Fig. 21
BA
C

15

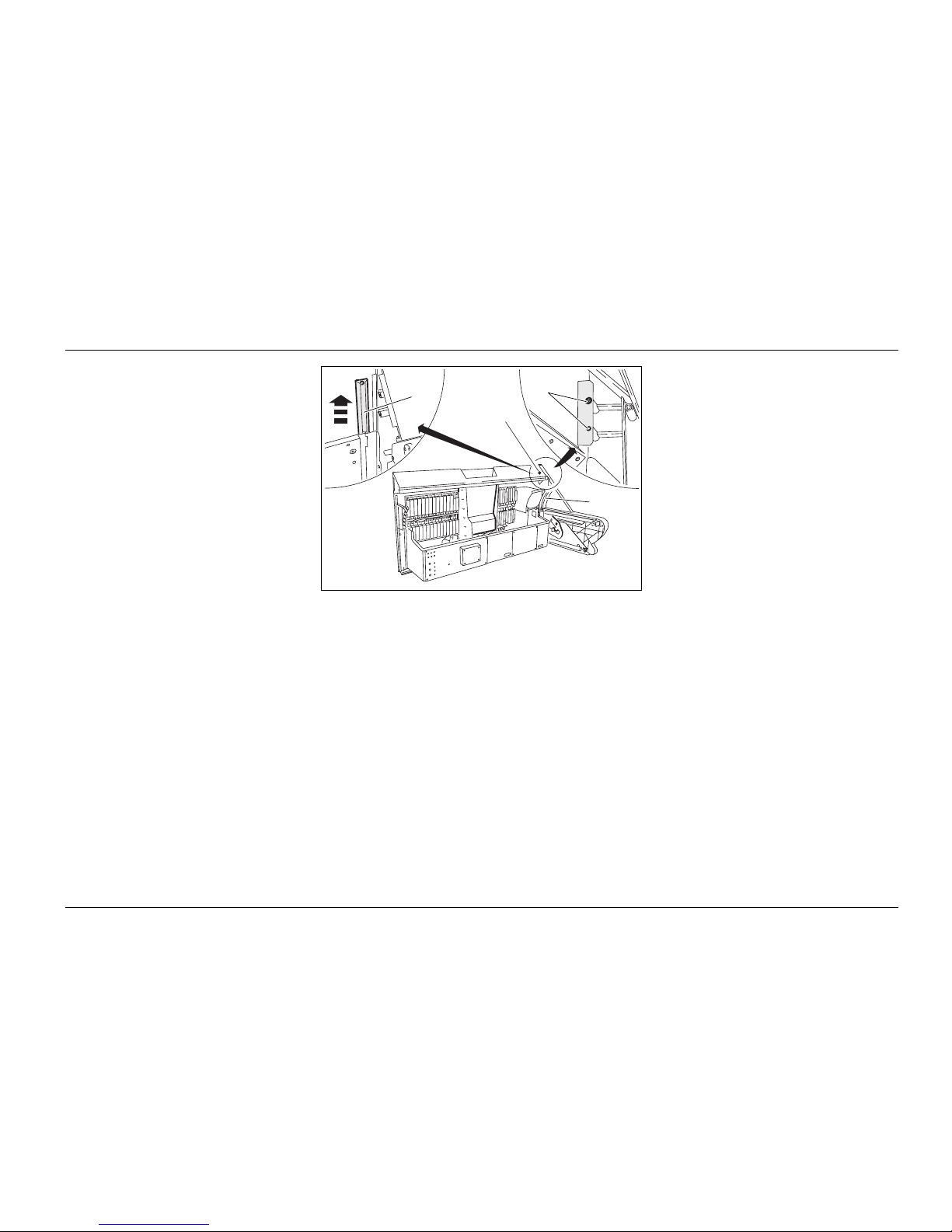

Demontage des Bräuners Disassembling the sunbed
AC
B
Fig. 22
Seitenteil Kopfende abbauen
●Zwei Schrauben ( A und B ) von Rückwand und Seitenteil
lösen.
●Verschlussschiene ( C ) herausziehen.
●Zwei Schrauben aus Luftkanal und Trennwand ( D )
herausdrehen.
●Seitenteil Kopfende zur Seite stellen.
Removing head-end side section
●Release two screws ( A and B ) from rear panel and side
section.
●Release trim rail ( C ).
●Remove two screws from air duct and partition ( D ).
●Place head-end side section to one side.
CA
B
D

16

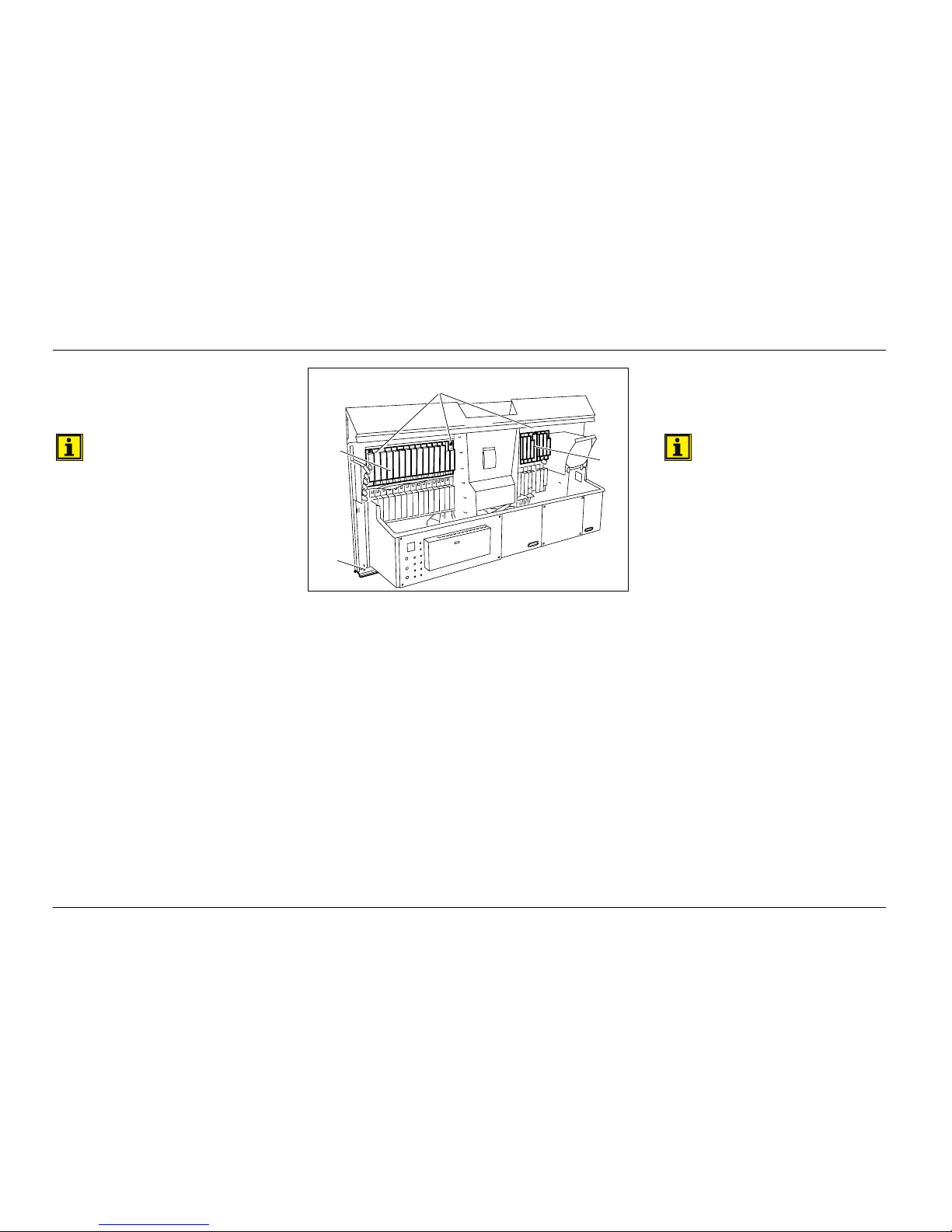

Demontage des Bräuners Disassembling the sunbed
Rückwand demontieren
●Schrauben der Transportsicherung am hinteren Träger ( A )
von außen entfernen.
Hinweis
Da die Rückwand, komplett ca. 200 kg wiegt, soll-
ten die zwei Felder mit den Vorschaltgeräten ( B )
durch Lösen der Schrauben ( C ) demontiert und
einzeln an den Aufstellungsort gebracht werden.
Die Stecker von den Teileträgern abziehen.
Fig. 23
Removing rear panel
●Remove transport brace screws from the outside of rear
support ( A ).
Note
As the rear panel assembly weighs approx. 200 kg,
the two sections with lamp ballasts ( B ) should be
removed by releasing the screws ( C ) and taken
individually to the site of installation. Disconnect
plugs from the component boards.
B
C
B
A

17
Montage des Bräuners Assembling the sunbed
Elektroanschluss
Der Elektroanschluss darf nur von einer zugelassenen Fach-
firma ausgeführt werden! Es sind die Schutzmaßnahmen nach
VDE 0100 § 49 (alt) bzw. 0100 Teil 701-703 zu beachten.
Es wird der Einbau eines selektiven Fehlerstromschutzschalters
(Nennfehlerstrom 30 mA) empfohlen.
Achtung!
An jeden Fehlerstomschutzschalter darf nur ein
Bräunungsgerät angeschlossen werden!
●Die Elektroinstallation ist bauseitig mit einer Trennvor-
richtung - Schalter auszurüsten (Kontaktabstand > 3 mm).
●Durch die Beschriftung muss die Zuordnung zum Gerät er-
kennbar sein.
●Erfolgt der Anschluss über eine Steckverbindung, ist folgen-
des Steckersystem zu verwenden: CEE-Form Steckdose nach
DIN 4962/63; 5polig; 400 VAC.
Vorgeschriebene Anschlussleitung: H05VV-F 5G2.5.
Versorgungsleitungen
Die Versorgungsleitungen zum Bräunungsgerät sind:
●Elektrische Zuleitung,
●Steuerleitung
●Kopfhörerleitung
●Option: Audioleitung
●ggf. Kondensatleitung
●Die Versorgungsleitungen werden durch die vorgesehene
Öffnung ( A ) in der Rückwand geführt.
Abschlussprüfung
Achtung!
Nach der Montage Abschlussprüfung
(Hochspannungsprüfung nach VDE 0700 Teil 1)
separater Arbeitsanweisung durchführen!
Fig. 24
Electrical connection
The electrical connection may be carried out only by a locally
authorised specialist firm!
The elctrical installation must comply with national safety
regulations. We recommend the installation of a selective fault
current protection switch (nominal fault current 30 mA).
Attention!
Only ever connect one sunbed to each fault current
protection switch!
●The electrical installation must be provided with an
isolating main switch at the site of operation
(contact gap > 3 mm).
●The labelling must clearly show that the switch is
allocated to the sunbed.
●If the sunbed is connected using a plug connection, you
must use the following plug system: CEE-type socket to
DIN 4962/63; 5-pole; 400 VAC.
Specified connecting lead: H05VV-F 5G2.5.
Supply lines
The supply lines to the sunbed are:
●Electrcal supply lead
●Control cable
●Headphone cable
●Optional: loudspeaker cable
●Eventually condensation hose

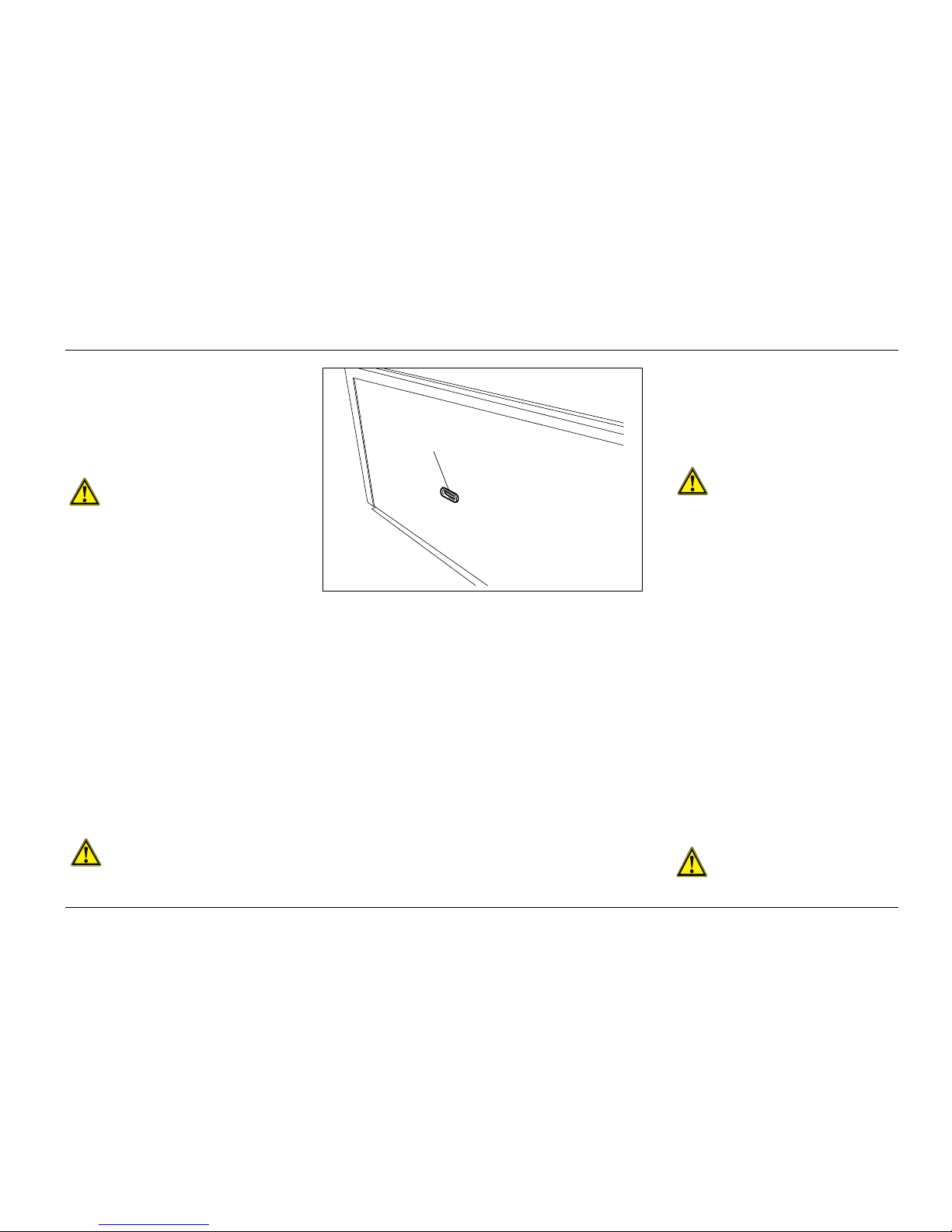

●The supply lines are routed through the aperture ( A )
provided in the rear panel.
Final inspection
Attention!
On completing installation, perform final
inspection (high voltage test to VDE 0700 Part 1)
in accordance with seperate work instructions.
A

18
Montage des Bräuners
Anforderungen an den Aufstellort
Ihr Ergoline-Bräuner ist für die Aufstellung in trockenen, nicht spritz- und tropfwassergefährdeten Räumen vorgesehen. Die maximale
Feuchte dieses Raumes darf 70 % nicht übersteigen. Die Temperatur im Raum sollte 3 bis 4 °C der Außentemperatur, max. aber
35 °C nicht überschreiten, um eine zu hohe Temperatur auf der Liegefläche zu vermeiden.
Es ist stets für eine ausreichende Be- und Entlüftung zu sorgen.
Bodenbelastung
Bei der Aufstellung des Bräuners ist zu beachten, dass der Boden eine Belastung von 3,5 kN/m2 aushalten muss. Ist die zulässige Be-
lastbarkeit < 3,5 kN/m2 (350 kp/m2) muss der Aufsteller einen Nachweis gemäß DIN 1055 Bl. 3, Juni 1971 erbringen.
Fig. 26
Fig. 25
E
Q
D
A
BC
H
RFGS
K
A
P
N
O
M
L
2340
120
1440 900
40
400
Kopf
Fuß

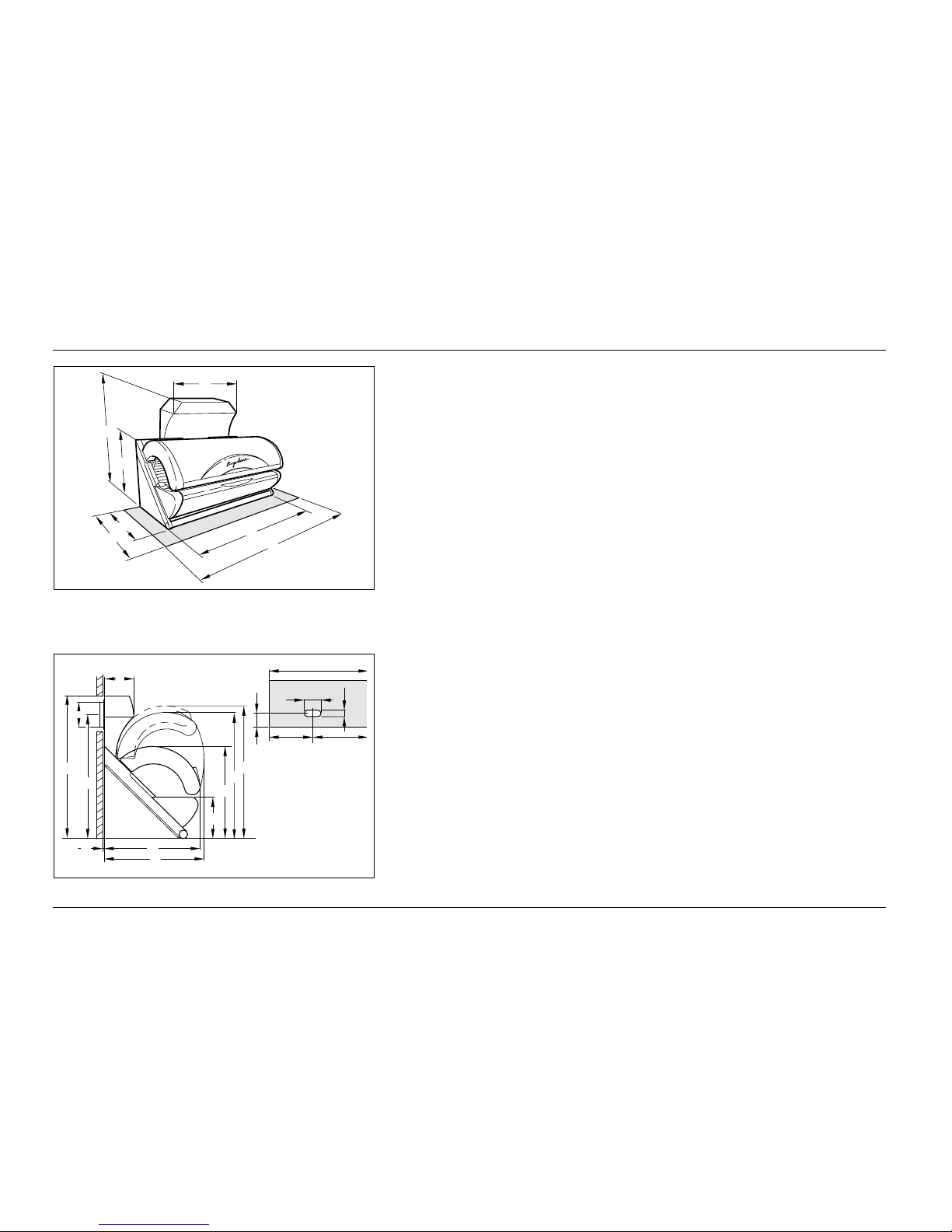

Platzbedarf
Mindeststellfläche für Ergoline Classic 450:
Breite = 2370 mm
Tiefe = 2300 mm
Maße des Ergoline 450 ( in mm )
A = 1740 L = 2400
B = 1530 M = 2340
C= 300 N =1040
D = 25 O = 2300
E = 1230 P = 1130
F = 1150 Q = 1180
G = 1570 R = 517
H= 370 S =1700
K = 1250
Das Maß " S " gilt für die Montage des Oberteils.
