ergoline VITALITY User manual

Montageanleitung
1028657-00 de 22A / / 10.20
Ergoline VITALITY
Ergoline VITALITY FUSION
Ergoline BEAUTY TAN IQ

Impressum
2/58
Impressum
Hersteller: JK-Products GmbH
Köhlershohner Straße
53578 Windhagen
GERMANY
+49 (0) 22 24 / 818-140
+49 (0) 22 24 / 818-166
Kundendienst /
Technischer Service
(Ersatzteilbestellung
für
Bauteile):
JK-International GmbH,
Bereich JK-Global Service
Köhlershohner Straße
53578 Windhagen
GERMANY
+49 (0) 22 24 / 818-861 (national)
+49 (0) 22 24 / 818-879 (international)
+49 (0) 22 24 / 818-205
E-Mail: [e-mail]
Ersatzteilbestellung für
Verbrauchsmaterialien: JK-International GmbH, Bereich JK-Licht
Köhlershohner Straße
53578 Windhagen
GERMANY
+49 (0) 22 24 / 818-600
+49 (0) 22 24 / 818-615
E-Mail: [email protected]
HINWEIS:
Gegenüber Darstellungen und Angaben dieser Mon-
tageanweisung sind technische Änderungen vorbe-
halten!
Der Nachdruck und die Vervielfältigung – auch aus-
zugsweise – ist nur mit unserer vorherigen schriftli-
chen Genehmigung und mit Quellenangabe gestat-
tet.
Urheberrecht / Copyright
Das Urheberrecht verbleibt bei der JK-Holding GmbH.
Der Inhalt darf weder vollständig nochteilweise vervielfältigt,
verbreitet oder zuZwecken des Wettbewerbs unbefugt verwer-
tet oder anderen mitgeteilt werden.

Inhaltsverzeichnis
10/2022 1028657-00A Operating instructions – 3/58
Inhaltsverzeichnis
1Allgemeines................................................................5
1.1 Symbolerklärung.............................................................. 5
2 Sicherheitshinweise für die Demontage
und Montage...............................................................6
3Informationen für das Service-Personal.....................8
3.1 Transport und Transportschäden..................................8
3.2 Lufttechnik....................................................................... 8
3.3 Aufstellort ........................................................................9
3.4 Elektroanschluss...........................................................10
3.5 Wartung..........................................................................11
3.6 Gerät spannungsfrei schaltenund gegen
Wiedereinschalten sichern ...........................................12
3.7 Entsorgung.....................................................................13
3.7.1 Umweltbestimmungen –
Entsorgung von Lampen und Batterien.......................13
3.7.2 Verpackung....................................................................13
3.7.3 Entsorgung von Altgeräten...........................................13
3.7.4 Registriernummern........................................................14
4 Hinweise für die Demontage und Montage ...............15
4.1 Werkzeug und Ausrüstung............................................15
5Demontage ...............................................................16
5.1 Acrylglas-Liegescheibe und Seitenteilscheibe
ausbauen........................................................................17
5.2 Frontblende entfernen...................................................19
5.3 Wanne ausbauen...........................................................20
5.4 AQUA / AROMA SYSTEM..............................................23
5.5 Teileträger mit Steuerung ausbauen............................24
5.6 Klimagerät ausbauen....................................................28
5.7 Oberteil demontieren.....................................................30
5.8 Kopf- und Fußende und Rückwand demontieren........33

Inhaltsverzeichnis
4/58
6Montage....................................................................35
6.1 Rückwand aufstellen..................................................... 36
6.2 Kopf- und Fußende montieren......................................36
6.3 Oberteil montieren......................................................... 38
6.4 Schulterbräuner montieren / Audio-System und
kabellose Ladestation (QI) anschließen...................... 40
6.5 Klimagerät einbauen..................................................... 41
6.6 Teileträger mit Steuerung einbauen............................. 43
6.7 Einbau AQUA / AROMA SYSTEM................................. 46
6.8 Wanne einsetzen........................................................... 49
6.9 Frontblende montieren ................................................. 51
7Technische Daten .....................................................55
7.1 Leistung, Anschlusswerte und Geräuschpegel...........55
7.2 Abmessungen................................................................ 55
7.3 Lampenbestückung ......................................................55
7.4 Münzgeräte.................................................................... 55
7.5 Firmenschilder/Warnhinweise ..................................... 55
8Index.........................................................................56

Allgemeines
10/2022 1028657-00A Montageanleitung – 5/58
1 Allgemeines
1.1 Symbolerklärung
Folgende Arten von Sicherheitshinweisen werden in der vorlie-
genden Montageanweisung verwendet:
GEFAHR!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis bedeutet, dass unmit-
telbare Gefahr für Leib und Leben besteht.
GEFAHR!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis warnt vor Gefahren für
Leib und Leben, die durchElektrizität verursacht
werden.
ACHTUNG!
Art und Quelle der Gefahr
Dieser Sicherheitshinweis warnt vor Geräte-,
Material- oder Umweltschäden.
HINWEIS:
Dieses Symbol kennzeichnet keine Sicherheits-
hinweise, sondern gibt zusätzliche Informationen
zum besseren Verständnis der Abläufe.

Sicherheitshinweise für die Demontage und Montage
6/58
2 Sicherheitshinweise für die Demontage und Montage
Elektrische Spannung im gesamten Gerät!
Die Montage und der Elektroanschluss müssen den
nationalen Vorschriften entsprechen, in Deutschland
VDE-Vorschriften.
Die Elektroinstallation ist bauseitig mit einer frei zu-
gänglichenallpoligen Trennvorrichtung (Hauptschal-
ter) gemäß Überspannungskategorie III auszurüsten.
Das bedeutet, dass jeder Pol eine Kontaktöffnungs-
weite entsprechend den Bedingungen der Überspan-
nungskategorie III für volle Trennung aufweisen muss.
Erfolgt der Anschluss über eine Steckverbindung, ist
ein Steckersystem nach dem gültigen Stand der EN
60309 zu verwenden.
Montage, Aufstellung, Erweiterung oder Instandset-
zung des Gerätes dürfen nur durch ausgebildetes und
geschultes Fachpersonal vorgenommen werden.
–Alle am Gerät angebrachten Gefahren- und Si-
cherheitshinweise sind zu beachten!
–Es dürfen keine Sicherheitseinrichtungen (z.B.
Scheibenschalter) und Sicherheitshinweise ent-
fernt bzw. außerKraft gesetzt werden, die den si-
cheren Betrieb des Gerätesbeeinträchtigen kön-
nen!
–Das Gerät darf nur in einwandfreiem Zustand an
den Betreiber übergeben werden!
–Die Montage ist nur nach den vorgegebenen
Schritten dieser Montageanweisung zulässig!
–Bei allen Demontage- und Montagearbeiten an
elektrischen Einrichtungen ist das Gerät span-
nungsfrei zu schalten (siehe Seite 12). Ausnah-
men sind nur bei Funktionsprüfungen zulässig!
–Eine Zeitsteuerung muss so aufgebaut sein, dass
auch bei einem Ausfall der Steuerung spätestens
nach <110%der gewählten Laufzeit das Gerät au-
tomatisch ausgeschaltet wird. Die Gerätelaufzeit
muss zweifach über eine Zeitsteuerunggemäß
EN 60335-2-27 gesichert sein.
–Luft-, Zu- und Abströmbereich zum Gerät nicht
verändern, verbauen oder zustellen, keine eigen-
mächtigen Veränderungen am Gerät vornehmen.
Eine Haftung des Herstellers für daraus resultie-
rende Schäden ist ausgeschlossen.

Sicherheitshinweise
für dieDemontage und Montage
10/2022 1028657-00A Montageanleitung – 7/58
GEFAHR!
Elektrische Spannung im gesamten Gerät!
–Die lufttechnischen Daten müssen zwingend
beachtet werden – siehe Seite 8.
Gerät darf nicht auf der Transportpalette aufge-
stellt und betrieben werden! Überhitzungsgefahr
durch Störung der Luftführung.
ACHTUNG!
Schäden am Gerät möglich!
Bei großen Temperaturunterschieden zwischen
Transportweg und Aufstellort darf das Gerät
nicht unmittelbar nach dem Aufstellen in Betrieb
genommen werden.
Warten Siemindestens 2 Stunden, bevor Sie das
Gerät an die Stromversorgung anschließen.

Informationen für das Service-Personal
8/58
3Informationen für das Service-Personal
3.1 Transport und Transportschäden
Wenn Sie beim Auspacken und Aufstellen des Gerätes Trans-
portschäden feststellen, informieren Sie bitte den Betreiber.
Nachstehende Hinweise bitte beachten, damit der Schaden
schnellund unkompliziert reguliert werdenkann:
Erkennbare Schäden sind innerhalb einer Frist von 4 Werk-
tagen – Anlieferungsdatumund Eingang der Meldung bei
der Speditionmitgerechnet – der ausliefernden Spedition
schriftlich zu melden.
Den entstandenen Schaden müssen Sie bei der anliefernden
Speditiongeltend machen, da das Transportrisiko laut den
allgemeinen Bedingungen der Speditionsunternehmen beim
Besteller liegt. Bei der Durchsetzung Ihrer berechtigten An-
sprüche werden wir Sie selbstverständlich voll unterstützen.
3.2 Lufttechnik
ACHTUNG!
Überhitzung durch Störung der Luftführung!
Betriebsstörungen sind möglich.
–Luft- Zu-
und Abströmbereichzum Gerät nicht
verändern, verbauen oder zustellen, keineei-
genmächtigen Veränderungen am Gerät vor-
nehmen.Eine Haftung des Herstellers für da-
raus resultierendeSchäden ist ausgeschlos-
sen.
–Das Gerät nicht auf der Transportpalette auf-
stellen und betreiben!
–Die lufttechnischen Daten beachten.
Daten zur Zu- und Abluftplanung könnenSie bei Ihrer Ver-
kaufsagentur oder beim Kundendienst(siehe Seite 2) erfragen.

Informationen für das Service-
Personal
10/2022 1028657-00A Montageanleitung – 9/58
3.3 Aufstellort
Das Gerät ist für die Aufstellung auf einer ebenen und geraden
Aufstellfläche vorgesehen.
Bei der Aufstellung von Geräten bis 700 kg ist grundsätzlich
darauf zu achten, dass Böden und Decken in den genutzten
Räumen auf eine Belastung von mindestens 1840 N/m² ausge-
legt sind.
Die Tragfähigkeit von Holzbalkendecken muss im Einzelfall
nachgewiesen werden.
ACHTUNG!
Salzhaltige Luft! Schadstoffhaltige Luft!
Geräteschäde
n durch Korrosion am Gehäuse und
elektrischen Bauteilen.
–
Stellen Sie das Gerät möglichst nicht in einem
Schwimmbad auf.
–Betreiben Sie das Gerät nicht an Orten mit
aggressiven Umgebungsbedingungen(z. B. in
chlorhaltiger Luft).
Schäden am Gerät möglich!
Bei großen Temperaturunterschieden zwischen
Transportweg und Aufstellort darf das Gerät
nicht unmittelbar nach dem Aufstellen in Betrieb
genommen werden.
–Warten Siemindestens 2 Stunden, bevor Sie
das Gerät andie Stromversorgung anschlie-
ßen.
Überhitzung durch Störung der Luftführung!
Betriebsstörungen sind möglich.
–Luft-, Zu- und Abströmbereich zum Gerät
nicht verändern, verbauen oder zustellen, kei-
ne eigenmächtigen Veränderungen am Gerät
vornehmen. Eine Haftung des Herstellers für
daraus resultierende Schäden ist ausge-
schlossen.
–Die lufttechnischen Daten beachten.
–Das Gerät nicht auf der Transportpalette auf-
stellen und betreiben!

Informationen für das Service-Personal
10/58

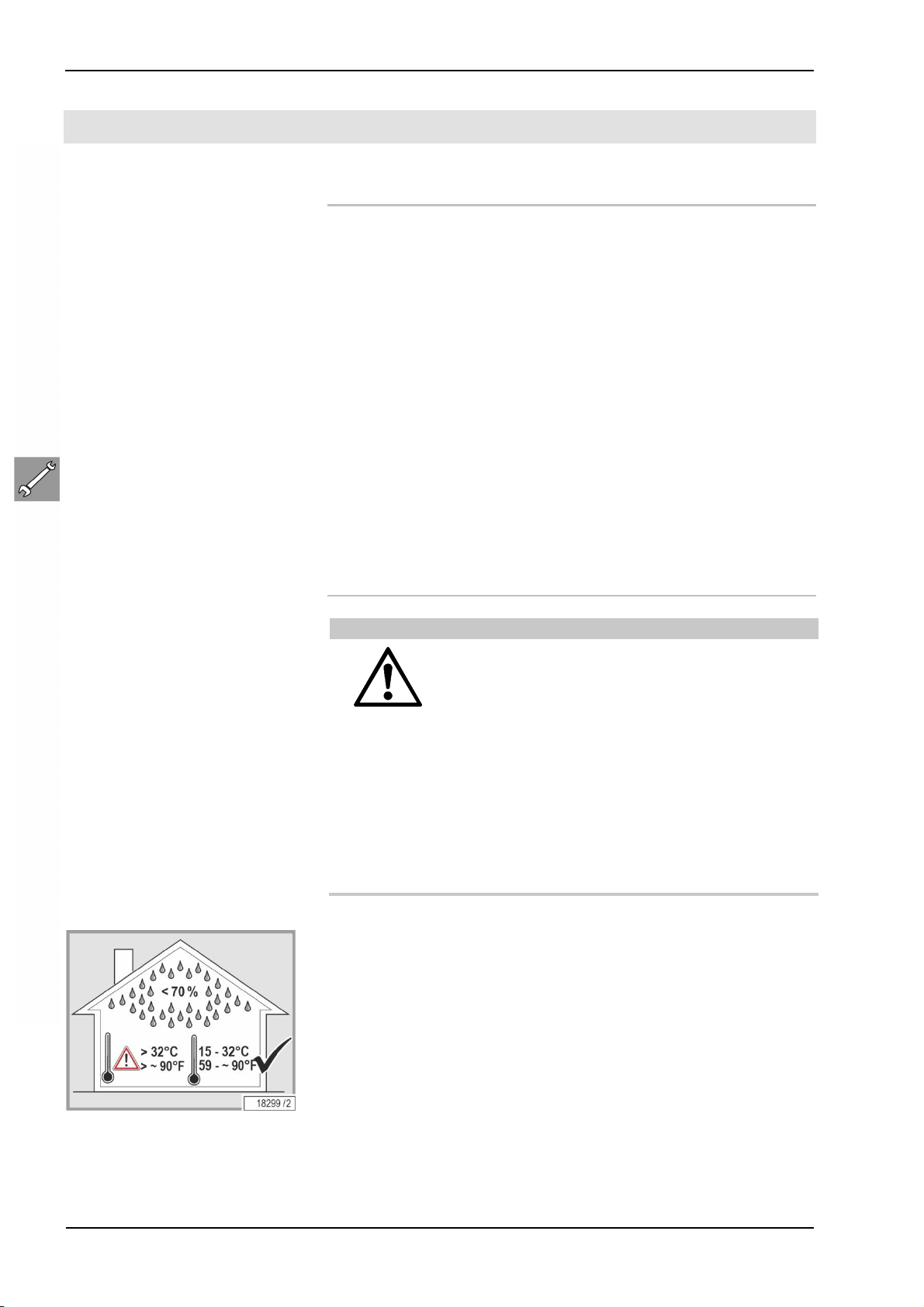

Das Gerät darf nicht im Freien betrieben werden.
In Höhen über 2000 m ü. NN ist zur Gewährleistung eines stö-
rungsfreien Betriebes ein Umbau erforderlich.
Grundsätzlich istdas Gerät nicht für den Betrieb in mobilen Ein-
richtungen(Schiffen, Bussen, Bahnen) geeignet. Zur Gewähr-
leistung eines störungsfreien Betriebes in mobilen Einrichtun-
gen ist ein Umbau erforderlich.
SetzenSie sich bitte unbedingt vor der Inbetriebnahme mit dem
Kundendienst (siehe Seite 2) in Verbindung.
3.4 Elektroanschluss
Der bauseitige Elektroanschluss (Geräteanschlussdose)
darf nur voneiner zugelassenen Fachfirma ausgeführt wer-
den! Es sind die nationalen Vorgaben im Betreiberland zu
beachten. Daten- und/oder Steuerleitungen sind in einem
Mindestabstand von 10 cm zur Netzversorgung zu verlegen.
Die Netzanschlussleitung muss vor der Gerätemontage ver-
legt werden.
Es wird der Einbau eines selektiven Fehlerstromschutz-
schalters (RCD = Residual Current Device; Nennfehlerstrom
30 mA) empfohlen. An jeden Fehlerstromschutzschalter
sollte nur ein Gerät angeschlossen werden.
Das Gerät muss an einen Schutzleiter angeschlossen wer-
den.
Der Querschnitt der Zuleitung ist nach den nationalen Richt-
linien (inDeutschland: VDE0100) zu wählen, z. B. sind die
Leitungslänge und die Anschlussleistung zu berücksichti-
gen. Je Gerät ist eine Zuleitung erforderlich. Durch Beschrif-
tung muss die Zuordnung zum Gerät erkennbar sein.
Die Elektroinstallation ist bauseitig mit einer frei zugängli-
chen allpoligen Trennvorrichtung (Hauptschalter) gemäß
Überspannungskategorie III auszurüsten. Das bedeutet,
dass jeder Pol eine Kontaktöffnungsweite entsprechend den
Bedingungender Überspannungskategorie III für volle Tren-
nung aufweisen muss.
Erfolgt der Anschluss über eine Steckverbindung, ist ein
Steckersystem nach dem gültigen Standder EN 60309 zu
verwenden.
Der Anschluss und die zugehörigen Sicherungen müssen
frei zugänglich sein.

Informationen für das Service-
Personal
10/2022 1028657-00A Montageanleitung – 11/58
3.5 Wartung
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Bei Wartungsarbeiten, die das Öffnendes Geräts
erfordern, ist das Gerät spannungsfrei zu schal-
ten. Siehe Seite 12.
Eventuelle Schutzvorrichtungen(z.B. Sicherheitsschalter) nach
Abschluss der Arbeitenwieder montieren.
Wir weisen darauf hin, dass das Gerät zur Erhaltung des ord-
nungsgemäßen Zustandes alle 12 Monate (ab Inbetriebnahme)
wiederkehrenden Prüfungen durch unseren Kundendienst oder
einezugelassene Fachfirma zu unterziehen ist!
ACHTUNG!
Nur Original-Ersatzteile des gleichen Typs ver-
wenden! Bei Verwendung von anderen Teilen
erlischt dieCE-Konformität! Bei Schäden, die
nachweislichdurch die Verwendung von nicht
Original-Ersatzteilen entstanden sind, wird jegli-
che Haftung ausgeschlossen.

Informationen für das Service-Personal
12/58
3.6 Gerät spannungsfrei schalten
und gegen Wiedereinschalten si-
chern
GEFAHR!
Elektrische Spannung im gesamten Gerät!
Wenn an den Geräten gearbeitet werden soll,
müssen diese freigeschaltet werden. Das bedeu-
tet, dass allespannungsführenden Leitungen
ausgeschaltet werden müssen.
Nur das Ausschalten des Gerätes ist unzu-
reichend, da an bestimmten Stellen noch Span-
nung anstehen kann. Daher bei Arbeiten alle Si-
cherungen ausschalten, und – falls möglich –
auch entfernen.
GEFAHR!
Gefahr für Personen durch elektrischen Schlag!
Durch irrtümliches Wiedereinschalten können
sich schwere Unfälle ereignen.
Sofort nach dem Freischalten sind alle Schalter
oder Sicherungen, mit denen freigeschaltet wur-
de, gegen Wiedereinschalten zu sichern.
Abschließen des Sicherungskastens mit einem
Vorhängeschloss.
Bei nicht herausschraubbaren Sicherungsautomaten kann auch
ein Klebestreifen mit der Aufschrift 'Nichtschalten, Gefahr vor-
handen' über den Betätigungshebel (1 + 2) geklebt werden.
Stets ist sofort ein Verbotsschild mit der Aufschrift: 'Es wird
gearbeitet!'
'Ort: ..............................'
'Entfernen des Schildes nur durch: ............'
zuverlässig anzubringen.
GEFAHR
!
Gefahr für Personen durch elektrischen Schlag!
Verbotsschilder dürfennicht an unter Spannung
stehende Teile angehängt werden oder diese
berühren
.

Informationen für das Service-
Personal
10/2022 1028657-00A Montageanleitung – 13/58
3.7 Entsorgung
3.7.1 Umweltbestimmungen – Entsorgung
von Lampen und Batterien
Lampen enthalten Leuchtmittel und andere quecksilberhaltige
Abfälle. Batterien enthalten Schwermetallverbindungen.
Innerhalb der Europäischen Uniongilt die nationale Umsetzung
der Abfallrahmenrichtlinie 2008/98/EG. Gemäß dem nationalen
Abfallgesetz und entsprechend den kommunalen Abfallsatzun-
gen sind Lampen und Batterien nachweispflichtig zu entsorgen.
Ihre örtliche Verkaufs-Agentur ist Ihnen bei der Entsorgung von
Lampen und Batterien gerne behilflich:
–Melden Sie die Anzahlvon Lampen und Batterien telefo-
nisch oder schriftlich an Ihre Agentur.
Die Agentur nennt Ihnen eine kostenlose Anlieferstelle für Ihre
Lampen oder kümmert sich zusammenmit einem Entsor-
gungsunternehmen um die Abholung der Lampen und die ord-
nungsgemäße Entsorgung. Dieser Service ist kostenpflichtig.
Außerhalb von Deutschland gelten die jeweiligen nationalen
Gesetze. Wenden Sie sich an Ihre örtliche Verkaufs-Agentur.
3.7.2 Verpackung
Die Verpackung besteht aus 100% recyclingfähigem Material.
Nicht mehr gebrauchte und von der JK-Unternehmensgruppe in
Verkehr gebrachte Verpackungen können an die
JK-Unternehmensgruppe zurückgeliefert werden.Ihr Agentur-
partner oder Händler berät Sie gerne.
3.7.3 Entsorgung von Altgeräten
Das Gerät wurde aus wiederverwertbaren Materialien herge-
stellt. Über Inhalt oder Gefährdungspotential der verwendeten
Materialien gibt Ihnen die JK-Unternehmensgruppe Auskunft.
Gemäß Richtlinie 2012/19/EU, in Deutschland umgesetzt im
Elektro- und Elektronikgerätegesetz (ElektroG), ist der Hersteller
verpflichtet, bestimmte elektrische und elektronische Kompo-
nenten zurückzunehmen und zu entsorgen.

Informationen für das Service-Personal
14/58
Die betroffenen Bauteile und Geräte sind mit nebenstehendem
Symbol gekennzeichnet.
Das Gerät wird auf Wunsch durch die JK-Unternehmensgruppe
der ordnungsgemäßen Entsorgung zugeführt. Dieser Service ist
kostenfrei.Ihr Agenturpartner oder Händler berät Sie gerne.
3.7.4 Registriernummern
Unternehmen der JK-Unternehmensgruppe sind als Hersteller in
Deutschland registriert und übernehmen alle Verpflichtungen in
Zusammenhang mit dem deutschen Elektro- und Elektronikge-
rätegesetz.
Registriernummer JK-International GmbH, Bereich JK-Licht
(Lampen):
WEEE-DE 61515020
Registriernummer JK-Products GmbH (Geräte):
WEEE-DE 62655951

Hinweise
für dieDemontage und Montage
10/2022 1028657-00A Montageanleitung – 15/58
4 Hinweise für die Demontage und Montage
4.1 Werkzeug und Ausrüstung
Für die Demontage/Montage ist folgendes Werkzeug
erforderlich:
Kreuzschlitzschraubendreher Nr. 2
Akku-Schrauber
Doppel-Maulschlüssel SW 17 mm, SW 13 mm, SW 7 mm
8 mm und 10 mm Maulschlüssel
Innensechskantschlüssel 4 mm
(Ergoline-Schlüssel 84500, 83828)
Innensechskantschlüssel 6 mm
Ratschenschlüssel mit PHZ-Bit 2,
Ratschenschlüssel mit Torx® Bit T10,T20, T25, T30; T35
Stecknuss 10 mm
Schlitzschraubendreher Größe 2
Tragehilfe Rückwand (701529)
Schraubverlängerung (15720613)
Rollwagen
Schutzhandschuhe

Demontage
16/58
5 Demontage
In diesem Kapitel wird die Demontage vollständig beschrieben.
Für die Demontage werden mindestens ein Monteur und drei
Helfer benötigt.
ACHTUNG!
ESD-empfindliche Bauteile!
Leiterplatinenund elektrische, elektronische oder
optoelektronische Bauteile sind empfindlich ge-
genüber elektrostatischer Entladung und können
bei Berührung zerstört werden.
–Tragen Sie spezielle ESD-Schuhe.
–Tragen Sie immer ein geerdetes Armband,
wenn Sie in der Nähe von elektrischen, elekt-
ronischenoder optoelektronischen Kompo-
nenten arbeiten.

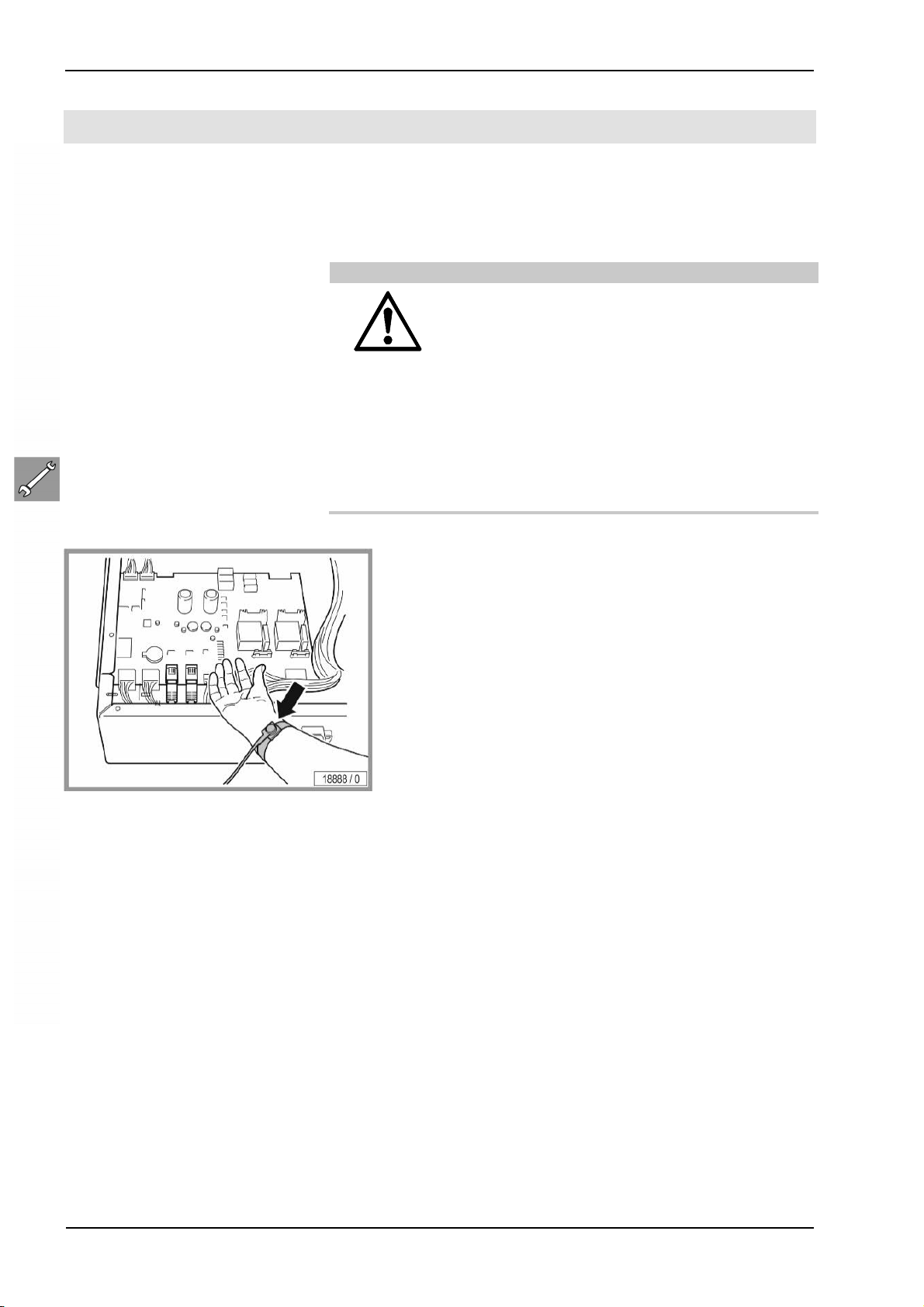

Bevor Sieelektrische / elektronische Teile berühren:
–Legen Sie das Armband gemäß den Anweisungen
des Herstellers an.

Demontage
10/2022 1028657-00A Montageanleitung – 17/58

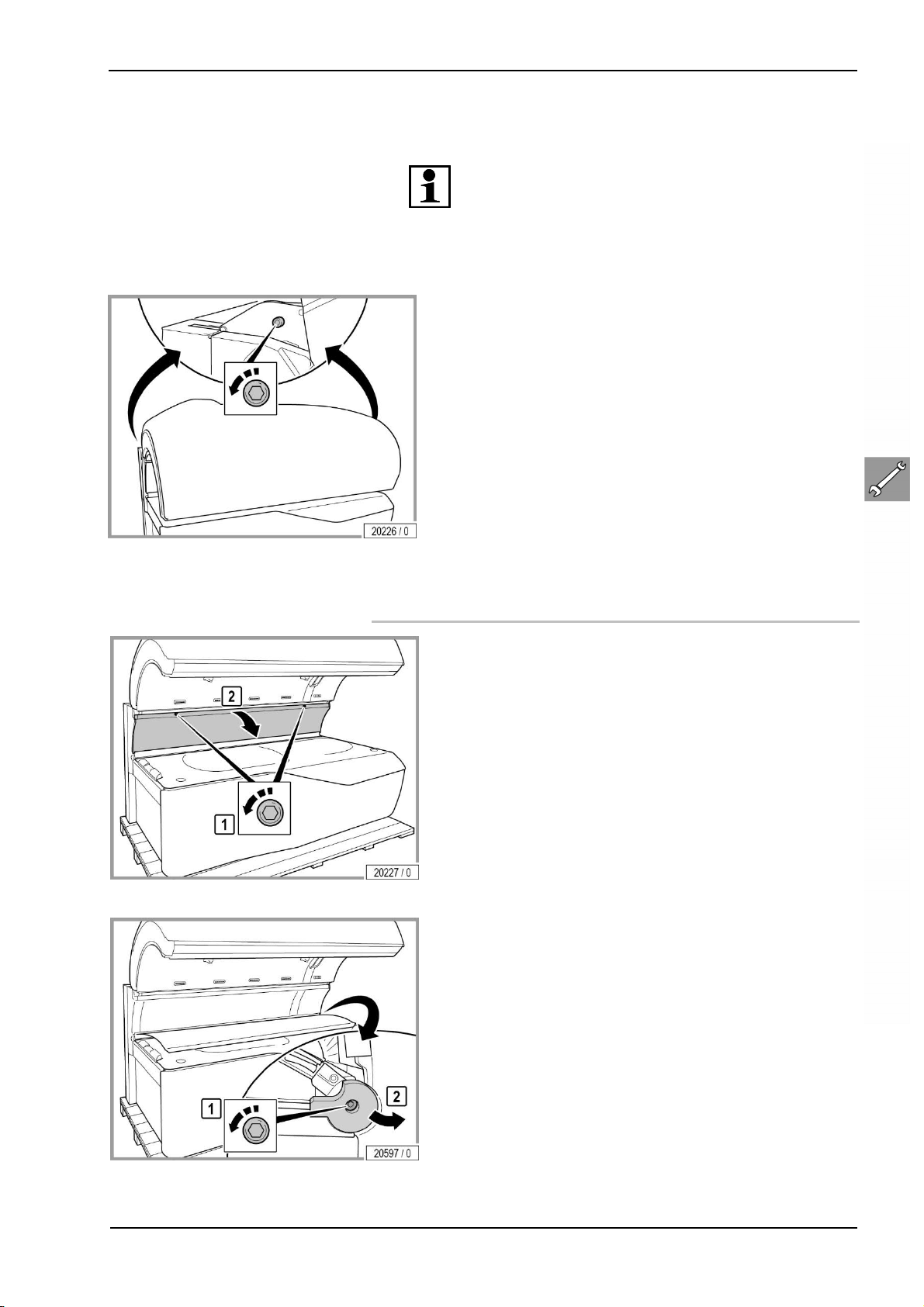

Transportsicherungen Oberteil :
HINWEIS:
Die Transportsicherungen des Oberteils werden
noch benötigt!
– Unbedingt aufbewahren!
–Schrauben und Mutternder Transportsicherungen
des Oberteils lösen.
–Schrauben und Muttern herausnehmen.
Werkzeug: Innensechskantschlüssel 6 mm, Doppel-
Maulschlüssel SW 13 mm
5.1 Acrylglas-Liegescheibe und
Seitenteilscheibe ausbauen
–Verriegelungen (1) um 90° drehen.
–Seitenteilscheibe öffnen (2).
Werkzeug: Innensechskantschlüssel 4 mm
–Abdeckung des Drehprofil losschrauben und ab-
nehmen.

Demontage
18/58
ACHTUNG!
Kratzer und Bruchgefahr!
–Lagern Sie die Acrylglas-Liegescheibe an
einem sauberen und sicheren Platz.
–Schutzdecke verwenden (10360155, 15400088).

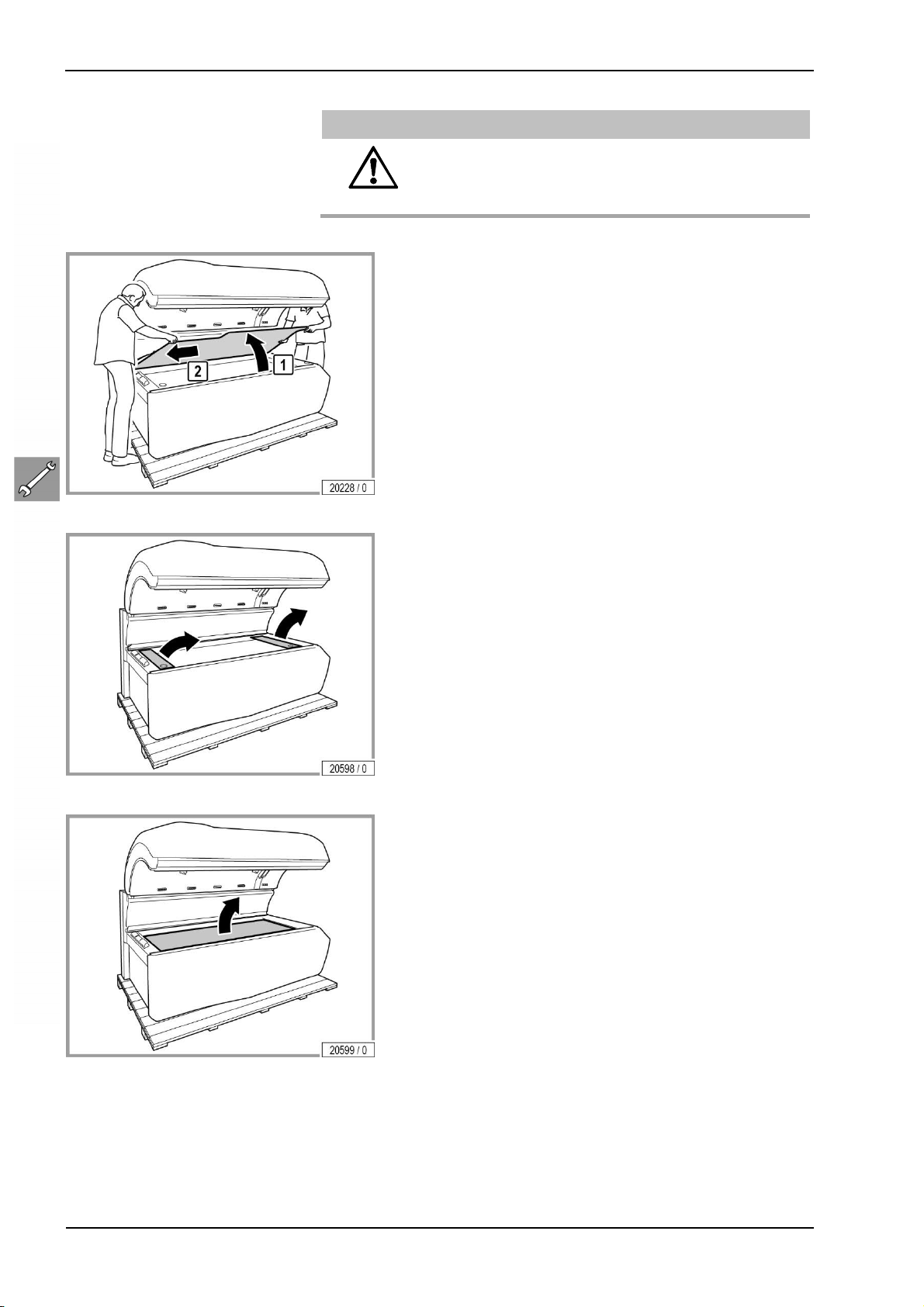

–Acrylglas-Liegescheibe öffnen (1).
–Liegescheibe und Seitenteilscheibe zum Fußen-
de schieben und abnehmen (2).
– Beide Lampenabdeckungen entfernen
–Zwischenscheibe herausnehmen.

Demontage
10/2022 1028657-00A Montageanleitung – 19/58
5.2 Frontblende entfernen
–Wanne öffnen.
–Stecker BU 57 abziehen.
–Stecker BU 50, X01ST abziehen.

Demontage
20/58
–Beide Rändelschrauben lösen und herausneh-
men (Befestigung der Frontblende).
–Frontblende(1) leicht anheben, um sie von der
Haltevorrichtung zu lösen..
–Frontblende(2) nach vorn herausziehen.
Leitungenmit folgenden Steckern hängen an der
Frontblende::
X01ST
BU57
BU50
5.3 Wanne ausbauen
–Stecker an der linken Seite des Teileträgers lösen:
BU33
BU79
