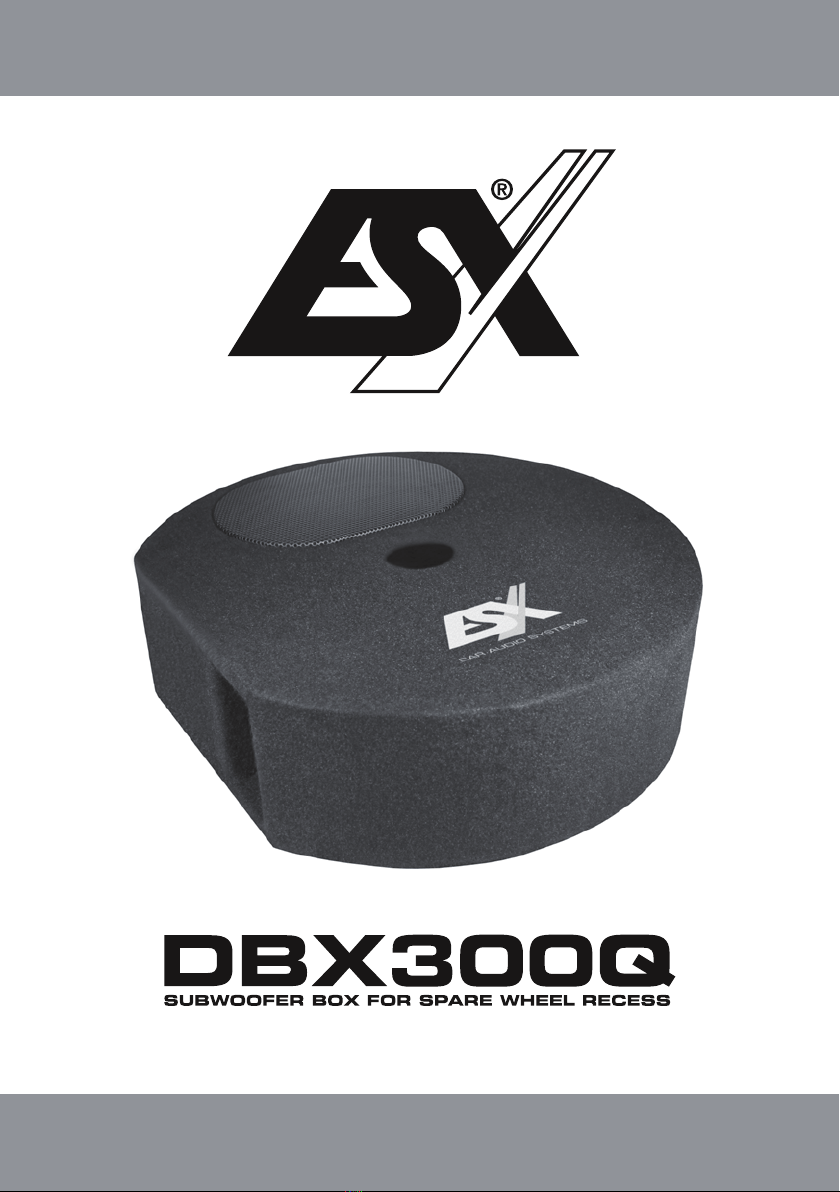

ESX DBX300Q User manual

2
DEUTSCH
BELASTBARKEIT
ESX Gehäuse-Subwoofer sind auf sehr laute Basspegel ausgelegt. Dennoch ist bei einer zu nied-
rigen oder zu hohen Verstärkerleistung kein zufriedenstellendes Klangbild erreichbar. Dies kann
unter Umständen sogar zu einer Beschädigung der Lautsprecher führen.
Es ist empfehlenswert eher einen kräftigeren Verstärker (ca. 15-20% mehr Watt RMS als die maxi-
male RMS Belastbarkeit des Woofers) zu wählen, und diesen nicht bei voller Lautstärke zu spielen
(geringer Klirrfaktor, guter Klang). Ein schwächerer, voll ausgepegelter Verstärker führt zu einem
schlechteren Klangbild aufgrund des höheren Klirrfaktors.
Drehen Sie die Lautstärke Ihres Verstärkers nie bis zum Anschlag auf bzw. soweit, dass der Ver-
stärker in den Überlastbereich (Clipping) kommt. Falls das Klangbild verzerrt bzw. übersteuert oder
unsauber ist, drehen Sie die Lautstärke so weit zurück, bis keine Verzerrungen mehr zu hören sind.
Beachten Sie zudem die Mindestimpedanz des verwendeten Verstärkers. Wenden Sie sich im
Zweifelsfall an ihren Fachhändler.
ESX Gehäuse-Subwoofer besitzen keinen Limiter oder Begrenzer, der den Pegel nach oben be-
grenzt. Übersteuerte Basspegel führen unweigerlich zu einem Durchbrennen der Schwingspulen
des Woofers. Durch Clipping/Übersteuerung verursachte Verbrennungen der Schwingspulen fallen
nicht unter die übliche Garantieleistung.
WICHTIGE HINWEISE
Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers,
noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und
Sicherheitsgurte. Die permanente Temperatur des Einbauortes sollte 5°C nicht unterschreiten bzw.
50°C nicht überschreiten. Schützen Sie zudem das Gerät vor Nässe und Feuchtigkeit.
Stellen Sie auch sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im
Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngur-
ten oder ähnlichen Befestigungsarten im Kofferraum zu befestigen.
Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine seri-
enmäßige Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.)
durch Bohrlöcher oder ähnliches beschädigt werden.
Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte
die Elektronik beschädigt werden.
In Ihrem eigenen Interesse sollte die Lautstärke des Soundsystems so gewählt werden, dass die
Verkehrsfähigkeit und die Konzentration des Fahrers nicht beeinträchtigt wird, um Verkehrsgeräu-
sche und akustische Warnsignale noch hören zu können.
Moderne Car Audio Soundsysteme produzieren enormen Schalldruck jenseits der 100 dB Gren-
ze. Beachten Sie dazu, dass dauerhafter Gebrauch Ihr Hörvermögen bei sehr hohen Lautstärken
nachhaltig schädigen könnte.
Bitte beachten Sie unbedingt die korrekte Polung der Anschlüsse. Falsch installierte oder ange-
schlossene Geräte können Ihr Fahrzeug und das Gerät selbst dauerhaft beschädigen.
Beachten Sie in jedem Fall die Bedienungsanleitung bzw. Anschlusshinweise des Verstärkers den
Sie verwenden möchten.
Verbinden Sie niemals die Lautsprecher-Anschlüsse mit der 12 Volt Leitung, da sonst die Lautspre-
cher zerstört werden können.

3
DEUTSCH
TECHNISCHE DATEN
Subwoofer 15 x 23 cm (6 x 9“) mit
Doppelschwingspule (Ø 38,8 mm)
Belastbarkeit 200 Watt RMS
400 Watt max.
Impedanz 2 + 2 Ohm
Frequenzgang 30 - 300 Hz
Abmessungen 500 (Ø) x 150 (H) mm
ANSCHLUSS MIT QUICKCONNECT
Dafür erforderlich:
• Kompatibler ESX Verstärker wie bspw. XE6440-DSP:
• QuickConnect Kabel wie bspw.:
QC120, Länge 120 cm
QC300, Länge 300 cm
QC500, Länge 500 cm
Empfohlene Verstärkerleistung:
• 140 bis 220 Watt RMS gesamt
an 4 oder 2 + 2 Ohm

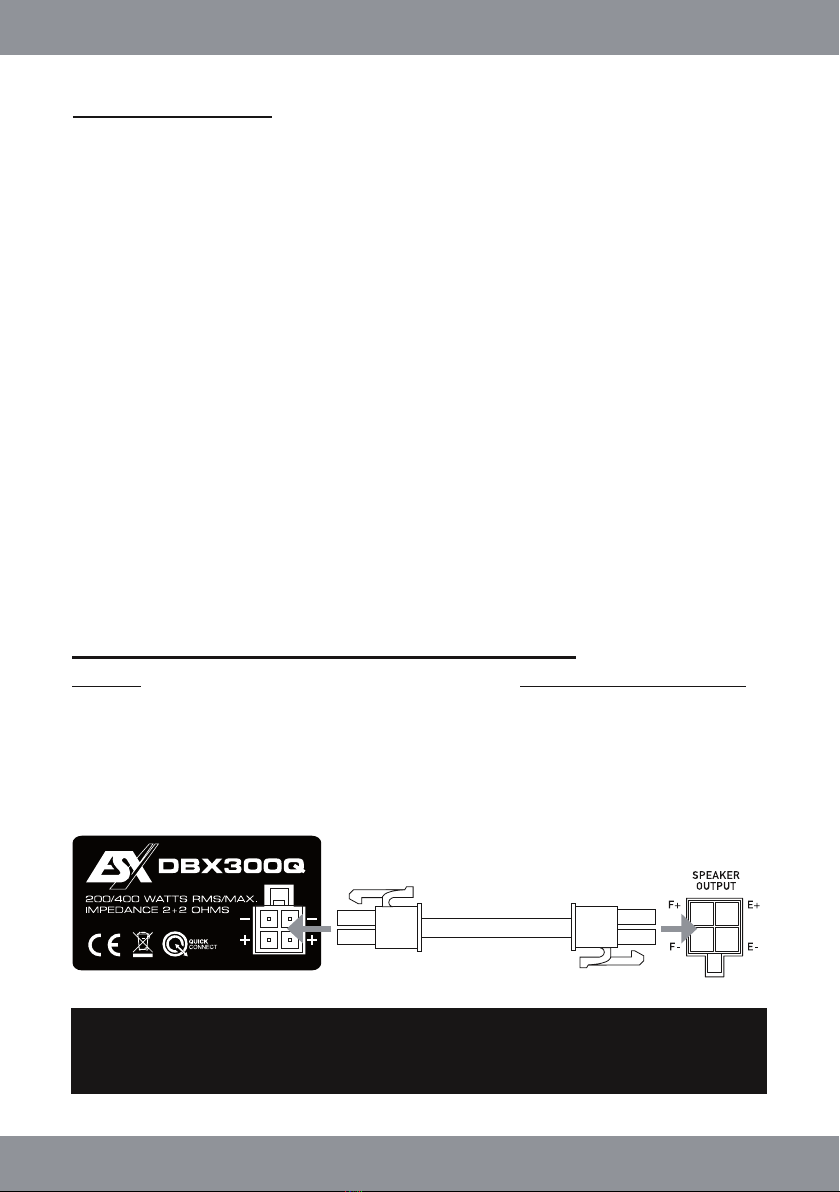

Verbinden Sie die Anschlussbuchse
des DBX300Q mit dem Anschluss
SPEAKER OUTPUT des Verstärkers
mittels eines QuickConnect Kabels
ACHTUNG:
Verwenden Sie den QUICKCONNECT-ANSCHLUSS
und die Klemmanschlüsse nie gleichzeitig!

4
DEUTSCH
ANSCHLUSS AN DIE KLEMMANSCHLÜSSE
ACHTUNG:
Achten Sie bei dem Anschluss der Kabel
unbedingt auf die korrekte Polung.
Betrieb mit zwei Verstärkern
Betrieb mit einem Verstärker
standard 2 + 2 Ohm
seriell 4 Ohm
1 2

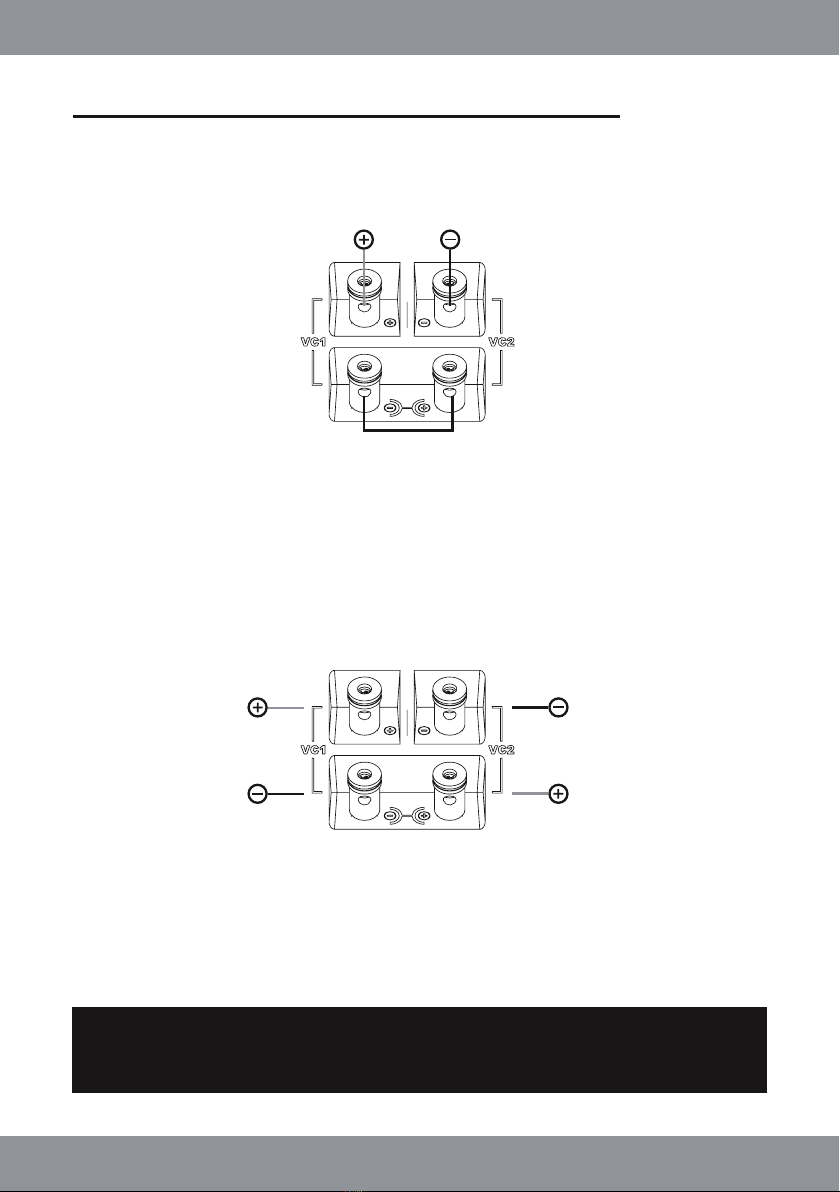

Verstärker 1 an VC1 anschließen
70 - 110 Watt RMS, 2 Ohm
Verstärker an VC1 + und VC2 - anschließen
140 - 220 Watt RMS, 4 Ohm
VC1 - mit VC2 + verbinden
Verstärker 2 an VC2 anschließen
70 - 110 Watt RMS, 2 Ohm

5
ENGLISH
IMPORTANT NOTES
Choose a suitable location for your soundsystem, that neither the driver’s eld of vision nor the
security of the inmates will be affected. This stands also for airbag-zones and safety belts. The per-
manent temperature of the location should not be lower than 5°C and not higher than 50°C. Protect
the device from moisture and humidity.
Ensure that your subwoofer enclosure will not get loose during the drive and hurt someone in the
passenger cabin. It is recommended, that you mount the subwoofer enclosure with suitable belts or
any other mounting solutions in the trunk area.
Please observe not to damage any serial components of your vehicle (airbags, wires, gastank etc.)
during the installation of your soundsystem by drilling or any other operations.
Never screw or mount any other devices (amps, caps etc.) onto the subwoofer enclosure, this may
cause damage to the electricity.
For your personal concerns you should choose a appropriate sound level for the subwoofer enclo-
sure, that neither the roadworthy of the driver nor his concentration will be disturbed, that he is able
to notice possible trafc noises and acoustical warning signals.
Modern car audio soundsystems provide very high acoustic pressure beyond the 100 dB mark.
Please observe in this case, that permanent use of high sound levels may cause damage to your
ability of hearing.
Please ensure by any means the correct polarity of all connections. Faulty installed and connected
devices may get damage the vehicle and the device permanently.
Please check in any case the operation guide or wiring manual of your amplier which you’d like to
use for the soundsystem.
Never connect the speaker terminals with the 12 Volt power supply, otherwise the speakers may
get damaged.
POWER RATING
ESX subwoofer enclosures are designed for high bass levels. Anyhow it is possible, that unsatisfy-
ing sound characteristics could be caused by too low or too high amplier power. In certain circum-
stances this even can cause a damage to the loudspeakers.
It is recommended to choose rather a more powerful amplier (ca. 15-20% more Watts RMS than
the max. RMS power rating of the woofer) and to use the amplier not at the maximum output level
(low distortion factor, good sound characteristics). A weaker amplier at the maximum level causes
worse sound characteristics due to the higher distortion factor.
Never crank up the output volume of your amplier to the maximum level or run the amplier into
the clipping range. If the sound is distorted and not clean, turn back the level until the distortions
disappear.
ESX subwoofer enclosures have no integrated limiter or clipper, which is limiting the level upwards.
Overamplied bass peaks leads inevitably to a burn out of the voice coil of the woofer. A burn out of
the voice coil, caused by clipping/overamping is not covered by the usual warranty.

6
ENGLISH
SPECIFICATIONS
Subwoofer 15 x 23 cm (6 x 9“) with
Dual Voice Coil (Ø 38,8 mm)
Power Rating 200 Watts RMS
400 Watts max.
Impedance 2 + 2 Ohms
Frequency Range 30 - 300 Hz
Dimensions 500 (Ø) x 150 (H) mm
INTERCONNECTION WITH QUICKCONNECT
Required:
• Compatible ESX amplier such as XE6440-DSP:
• QuickConnect cable such as:
QC120, length 120 cm
QC300, length 300 cm
QC500, length 500 cm
Recommended amplier power:
• 140 to 220 Watts RMS total
at 4 or 2 + 2 Ohms
Connect the connection socket
of the DBX300Q with the connection
SPEAKER OUTPUT of the amplier
using a QuickConnect cable
WARNING:
Use the QUICKCONNECT interconnection and
the spring terminal connections never at the same time!

7
ENGLISH
INTERCONNECTION WITH SPRING TERMINALS
WARNING:
Please ensure that the connection of the cables
have the correct polarity as marked.
Operation with two amplier
Operation with one amplier
standard 2 + 2 Ohms
serial 4 Ohms
1 2

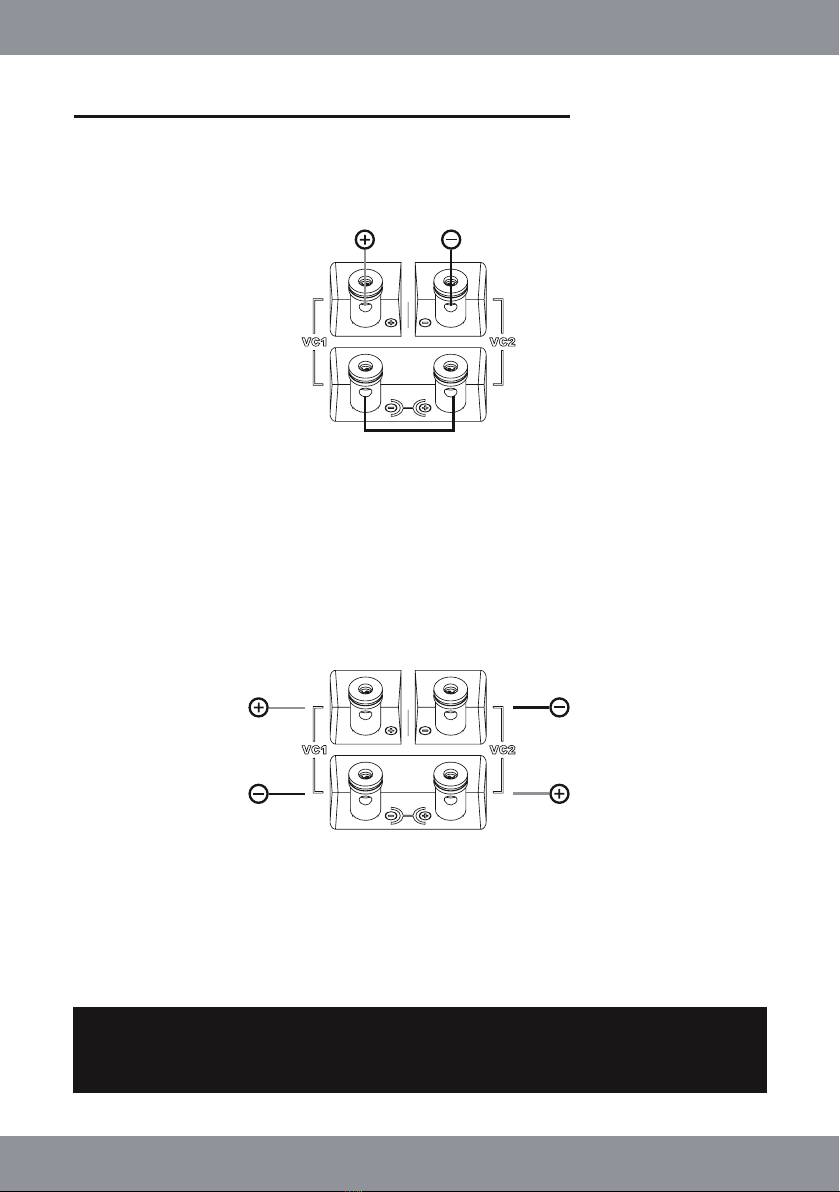

Connect amplier 1 at VC1
70 - 110 Watt RMS, 2 Ohms
Connect amplier at VC1 + and VC2 -
140 - 220 Watt RMS, 4 Ohms
Connect VC1 - with VC2 +
Connect amplier 2 at VC2
70 - 110 Watt RMS, 2 Ohms

DESIGN
Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau/Germany
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
www.audiodesign.de
©2018 Audio Design GmbH, All Rights Reserved
