Betriebsanleitung
Sicherheitsschalter NZ.VZ-…VS
Gültigkeit
Diese Betriebsanleitung gilt für alle Sicherheitsschal-
ter NZ.VZ-…VS. Diese Betriebsanleitung bildet zusam-
men mit dem Dokument Sicherheitsinformation und
Wartung sowie einem ggf. beiliegenden Datenblatt
die vollständige Benutzerinformation für Ihr Gerät.
Ergänzende Dokumente
Die Gesamtdokumentation für dieses Gerät besteht
aus folgenden Dokumenten:
Dokumenttitel
(Dokumentnummer) Inhalt
Sicherheitsinformation
(2525460)
Grundlegende
Sicherheitsinformationen
Betriebsanleitung
(2094066)
(dieses Dokument)
Internet
www
Konformitätserklärung Konformitätserklärung
Internet
www
Ggf. Ergänzungen zur
Betriebsanleitung
Ggf. zugehörige Ergänzungen zur
Betriebsanleitung oder Datenblätter
berücksichtigen.
Internet
www
Wichtig!
Lesen Sie immer alle Dokumente durch, um einen
vollständigen Überblick für die sichere Installati-
on, Inbetriebnahme und Bedienung des Geräts
zu bekommen. Die Dokumente können unter
www.euchner.de heruntergeladen werden. Geben
Sie hierzu die Dok. Nr. oder die Bestellnummer des
Geräts in die Suche ein.
Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe NZ.VZ-…VS sind Ver-
riegelungseinrichtungen mit Zuhaltung für den Prozess-
schutz (Bauart2) ohne Überwachung der Zuhaltung.
Der Betätiger besitzt eine geringe Codierungsstufe. In
Verbindung mit einer beweglichen trennenden Schutz-
einrichtung und der Maschinensteuerung verhindert
dieses Sicherheitsbauteil, dass gefährliche Maschi-
nenfunktionen ausgeführt werden, solange die Schutz-
einrichtung geöffnet ist. Wenn die Schutzeinrichtung
während der gefährlichen Maschinenfunktion geöffnet
wird, wird ein Stoppbefehl ausgelöst.
Das bedeutet:
fEinschaltbefehle, die eine gefährliche Maschinen-
funktion hervorrufen, dürfen erst dann wirksam wer-
den, wenn die Schutzeinrichtung geschlossen ist.
fDas Öffnen der Schutzeinrichtung löst einen Stopp-
befehl aus.
fDas Schließen einer Schutzeinrichtung darf kein
selbstständiges Anlaufen einer gefährlichen Maschi-
nenfunktion hervorrufen. Hierzu muss ein separater
Startbefehl erfolgen. Ausnahmen hierzu siehe
ENISO12100 oder relevante C-Normen
Geräte dieser Baureihe eignen sich nur für den
Prozessschutz.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung
an der Maschine durchzuführen z.B. nach folgenden
Normen:
fENISO13849-1
fENISO12100
fIEC62061
Zum bestimmungsgemäßen Gebrauch gehört das
Einhalten der einschlägigen Anforderungen für den
Einbau und Betrieb, insbesondere nach folgenden
Normen:
fENISO13849-1
fENISO14119
fEN60204-1
Wichtig!
fDer Anwender trägt die Verantwortung für die
korrekte Einbindung des Geräts in ein sicheres
Gesamtsystem. Dazu muss das Gesamtsystem
z.B. nach ENISO13849-2 validiert werden.
fWird zur Bestimmung des Perfomance Le-
vels (PL) das vereinfachte Verfahren nach
ENISO13849-1:2015, Abschnitt 6.3 benutzt,
reduziert sich möglicherweise der PL, wenn
mehrere Geräte hintereinander geschaltet werden.
fEine logische Reihenschaltung sicherer Kontakte
ist unter Umständen bis zu PLd möglich. Nähere
Informationen hierzu gibt ISOTR24119.
fLiegt dem Produkt ein Datenblatt bei, gelten die
Angaben des Datenblatts, falls diese von der
Betriebsanleitung abweichen.
Sicherheitshinweise
WARNUNG
Lebensgefahr durch unsachgemäßen Einbau oder
Umgehen (Manipulation). Sicherheitsbauteile erfüllen
eine Personenschutz-Funktion.
fSicherheitsbauteile dürfen nicht überbrückt,
weggedreht, entfernt oder auf andere Weise
unwirksam gemacht werden. Beachten Sie
hierzu insbesondere die Maßnahmen zur Ver-
ringerung der Umgehungsmöglichkeiten nach
ENISO14119:2013, Abschn. 7.
fDer Schaltvorgang darf nur durch speziell dafür
vorgesehene Betätiger ausgelöst werden.
fStellen Sie sicher, dass kein Umgehen durch Er-
satzbetätiger stattndet. Beschränken Sie hierzu
den Zugang zu Betätigern und z.B. Schlüsseln
für Entriegelungen.
fMontage, elektrischer Anschluss und Inbetriebnah-
me ausschließlich durch autorisiertes Fachperso-
nal, welches über spezielle Kenntnisse im Umgang
mit Sicherheitsbauteilen verfügt.
VORSICHT
Gefahr durch hohe Gehäusetemperatur.
fSchalter gegen Berühren durch Personen oder
brennbarem Material schützen.
Funktion
Der Sicherheitsschalter ermöglicht das Zuhalten von
beweglichen trennenden Schutzeinrichtungen für den
Prozessschutz.
Im Schalter benden sich eine drehbare Schaltscheibe
und eine Sperrklinke, die den Zuhaltebolzen blockie-
ren/ freigeben.
Beim Einführen/Herausziehen des Betätigers und
beim Aktivieren/Entsperren der Zuhaltung wird der
Zuhaltebolzen bewegt. Dabei werden die Schaltkon-
takte betätigt.
Bei blockiertem Zuhaltebolzen (Zuhaltung aktiv) kann
der Betätiger nicht aus dem Schalterkopf gezogen
werden. Konstruktionsbedingt kann die Zuhaltung
nur aktiviert werden, wenn die Schutzeinrichtung
geschlossen ist (Fehlschließsicherung).
Die Konstruktion des Sicherheitsschalters ist so
ausgeführt, dass Fehlerausschlüsse auf interne
Fehler gemäß ENISO13849-2:2013, Tabelle A4,
angenommen werden können.
Ausführung VSM
(Zuhaltung durch Federkraft betätigt und durch Ener-
gie EIN entsperrt)
fZuhaltung aktivieren: Schutzeinrichtung schließen,
keine Spannung am Magnet
fZuhaltung entsperren: Spannung an Magnet anlegen
Die durch Federkraft betätigte Zuhaltung arbeitet
nach dem Ruhestromprinzip. Bei Unterbrechung
der Spannung am Magnet bleibt die Zuhaltung aktiv
und die Schutzeinrichtung kann nicht unmittelbar
geöffnet werden.
Ist die Schutzeinrichtung bei Unterbrechung der
Spannungsversorgung geöffnet und wird dann
geschlossen, wird die Zuhaltung aktiviert. Das kann
dazu führen, dass Personen unbeabsichtigt einge-
schlossen werden.
Bild 1: Verriegelungsart VSM
Ausführung VSH
(Zuhaltung durch Federkraft betätigt und durch Hand-
entriegelung entsperrt)
Wichtig!
fZuhaltungen nach dem Arbeitsstromprinzip sind
nicht für den Personenschutz vorgesehen.
fDer Einsatz als Zuhaltung für den Personen-
schutz ist nur in Sonderfällen nach strenger
Bewertung des Unfallrisikos möglich (siehe
ENISO14119:2013, Abschn. 5.7.1)!
fDurch Drücken der Handentriegelung kann die
Schutzeinrichtung unmittelbar geöffnet werden!
Die Zuhaltung wird durch Federkraft in Sperrstellung
gehalten und durch Drücken der Handentriegelung
entsperrt. Die Zuhaltung ist unabhängig von der
Spannungsversorgung.
Ausführung VSE
(Zuhaltung durch Energie EIN betätigt und durch
Federkraft entsperrt)
fZuhaltung aktivieren: Spannung an Magnet anlegen
fZuhaltung entsperren: Spannung vom Magnet trennen
Die durch Magnetkraft betätigte Zuhaltung arbeitet nach
dem Arbeitsstromprinzip. Bei Unterbrechung der Span-
nung am Magnet, wird die Zuhaltung entsperrt und die
Schutzeinrichtung kann unmittelbar geöffnet werden!
Bild 2: Verriegelungsart VSE
Schaltzustände
Die detaillierten Schaltzustände für Ihren Schalter
nden Sie in Bild 4. Dort sind alle verfügbaren Schal-
telemente beschrieben.
Schutzeinrichtung geöffnet
VSM, VSH und VSE:
Die Sicherheitskontakte sind geöffnet.
Schutzeinrichtung geschlossen und nicht
zugehalten
VSM, VSH und VSE:
Die Sicherheitskontakte sind geschlossen.
Schutzeinrichtung geschlossen und
zugehalten
VSM, VSH und VSE:
Die Sicherheitskontakte sind geschlossen.
Auswahl des Betätigers
HINWEIS
Schäden am Gerät durch ungeeigneten Betätiger.
Achten Sie darauf den richtigen Betätiger auszu-
wählen.
Achten Sie dabei auch auf den Türradius und die
Befestigungsmöglichkeiten (siehe Bild 10).

2
Betriebsanleitung
Sicherheitsschalter NZ.VZ-…VS
Manuelles Entsperren
In einigen Situationen ist es erforderlich, die Zuhaltung
manuell zu entsperren (z.B. bei Störungen oder im
Notfall). Nach dem Entsperren sollte eine Funktions-
prüfung durchgeführt werden.
Weitere Informationen finden Sie in der Norm
ENISO14119:2013, Abschn. 5.7.5.1. Das Gerät
kann folgende Entsperrfunktionen besitzen:
Handentriegelung selbstrückstellend
Ermöglicht das Öffnen einer zugehaltenen Schutz-
einrichtung ohne Hilfsmittel von außerhalb des
Gefahrenbereichs.
Wichtig!
fDie Handentriegelung muss außerhalb des
geschützten Bereichs ohne Hilfsmittel von Hand
betätigt werden können.
fDie Handentriegelung muss eine Kennzeichnung
besitzen, dass sie nur im Notfall betätigt werden
darf.
fBeim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
Beim Betätigen der Handentriegelung werden die
Schaltkontakte nicht beeinusst.
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig-
nete Umgebungsbedingungen
fSicherheitsschalter und Betätiger dürfen nicht als
Anschlag verwendet werden.
fBeachten Sie ENISO14119:2013, Abschnitte 5.2
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
fBeachten Sie ENISO14119:2013, Abschnitt 7,
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung
fSchützen Sie den Schalterkopf vor Beschädigung
sowie vor eindringenden Fremdkörpern wie Spä-
nen, Sand, Strahlmitteln usw.
fDie angegebene IP-Schutzart gilt nur bei korrekt
angezogenen Gehäuseschrauben, Leitungsein-
führungen und Steckverbindern. Anzugsdrehmo-
mente beachten.
Umstellen der Betätigungsrichtung
2
3
4
1
B
C
D
E (A)
Anfahrrichtung im
Auslieferungszustand
Betätigungskopf
Magnet
Position im
Auslieferungszustand

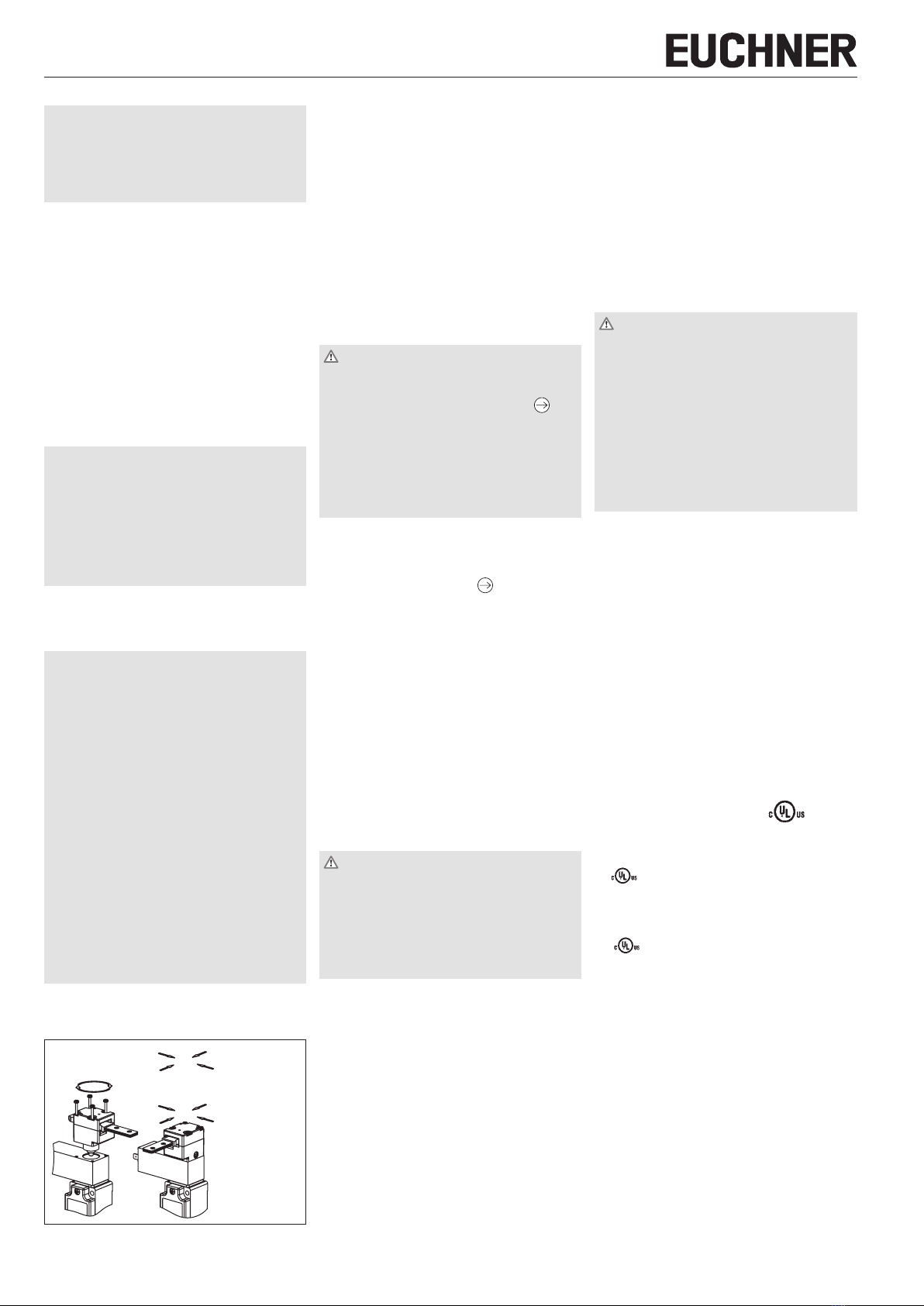

Bild 3: Umstellen der Betätigungsrichtung und des
Verriegelungsmagneten
1. Betätiger in Betätigungskopf einführen.
2. Schrauben am Betätigungskopf lösen.
3. Gewünschte Richtung einstellen.
4. Schrauben mit 1,2Nm anziehen.
5. Nicht benutzten Betätigungsschlitz mit beilie-
gender Schlitzabdeckung verschließen.
VSM und VSE:
fVor dem Umstellen des Verriegelungsmagneten
muss der Betätiger eingeführt sein.
VSH:
fDie Handentriegelung darf beim Umstellen nicht
gedrückt werden.
Elektrischer Anschluss
WARNUNG
Verlust der Sicherheitsfunktion durch falschen
Anschluss.
fFür Sicherheitsfunktionen nur sichere Kontakte
verwenden.
fBei der Auswahl von Isolationsmaterial bzw.
Anschlusslitzen auf die erforderliche Temperatur-
beständigkeit sowie mechanische Belastbarkeit
achten!
fIsolieren Sie die Einzeldrähte mit einer Länge
von 6±1mm ab, um einen sicheren Kontakt zu
gewährleisten.
Anwendung des Sicherheitsschalters als
Zuhaltung für den Prozessschutz
Es muss mindestens ein Kontakt verwendet
werden (Kontaktbelegung siehe Bild 4).
Für Geräte mit Steckverbinder gilt:
fAuf Dichtheit des Steckverbinders achten.
Für Geräte mit Leitungseinführung gilt:
1. Gewünschte Einführöffnung mit geeignetem
Werkzeug öffnen.
2. Kabelverschraubung mit entsprechender
Schutzart montieren.
3. Anschließen und Klemmen mit 0,5Nm anziehen
(Kontaktbelegung siehe Bild 4).
4. Auf Dichtheit der Leitungseinführung achten.
5. Schalterdeckel schließen und verschrauben
(Anzugsdrehmoment 1,2Nm).
Funktionsprüfung
WARNUNG
Tödliche Verletzung durch Fehler während der
Funktionsprüfung.
fStellen Sie vor der Funktionsprüfung sicher, dass
sich keine Personen im Gefahrenbereich benden.
fBeachten Sie die geltenden Vorschriften zur
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Prüfung Schutzeinrichtung mehr-
mals schließen. Vorhandene manuelle Entriegelungen
(außer Hilfsentriegelung) müssen ebenfalls auf deren
Funktion geprüft werden.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen und Zuhal-
tung aktivieren.
¨ Die Maschine darf nicht selbständig anlaufen.
¨ Die Schutzeinrichtung darf sich nicht öffnen
lassen.
3. Maschinenfunktion starten.
¨ Die Zuhaltung darf sich nicht entsperren lassen,
solange die gefährliche Maschinenfunktion aktiv
ist.
4. Maschinenfunktion stoppen und Zuhaltung
entsperren.
¨ Die Schutzeinrichtung muss so lange zugehalten
bleiben, bis keine Gefahr für den Prozess mehr
besteht.
¨ Maschinenfunktion darf sich nicht starten lassen,
solange die Zuhaltung entsperrt ist.
Wiederholen Sie die Schritte 2 - 4 für jede Schutz-
einrichtung einzeln.
Kontrolle und Wartung
WARNUNG
Gefahr von schweren Verletzungen durch den
Verlust der Sicherheitsfunktion.
fBei Beschädigung oder Verschleiß muss der
gesamte Schalter mit Betätiger ausgetauscht
werden. Der Austausch von Einzelteilen oder
Baugruppen ist nicht zulässig.
fÜberprüfen Sie in regelmäßigen Abständen und
nach jedem Fehler die korrekte Funktion des Ge-
räts. Hinweise zu möglichen Zeitintervallen entneh-
men Sie der ENISO14119:2013, Abschnitt 8.2.
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
feinwandfreie Schaltfunktion
fsichere Befestigung aller Bauteile
fBeschädigungen, starke Verschmutzung, Ablage-
rungen und Verschleiß
fDichtheit der Kabeleinführung
fgelockerte Leitungsanschlüsse bzw. Steckver-
binder.
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge-
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs-
ausschluss und dem Verlust der Gewährleistung.
Hinweise zu
Für Geräte mit Leitungseinführung gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von ist eine Kupferleitung für
den Temperaturbereich 60/75°C zu verwenden.
Für Geräte mit Steckverbinder gilt:
Für den Einsatz und die Verwendung gemäß den
Anforderungen von muss eine Class 2 Span-
nungsversorgung nach UL1310 verwendet werden.
Am Einsatzort installierte Anschlussleitungen von Si-
cherheitsschaltern müssen räumlich von beweglichen
und fest installierten Leitungen und nicht isolierten
aktiven Teilen anderer Anlagenteile, die mit einer Span-
nung von über 150V arbeiten, so getrennt werden,
dass ein ständiger Abstand von 50,8mm eingehalten
wird. Es sei denn, die beweglichen Leitungen sind
mit geeigneten Isoliermaterialien versehen, die eine
gleiche oder höhere Spannungsfestigkeit gegenüber
den anderen relevanten Anlagenteilen besitzen.
EU-Konformitätserklärung
Die Konformitätserklärung ist Bestandteil der Be-
triebsanleitung.
Die vollständige EU-Konformitätserklärung nden
Sie auch unter www.euchner.de. Geben Sie dazu die
Bestellnummer Ihres Geräts in die Suche ein. Unter
Downloads ist das Dokument verfügbar.
Service
Wenden Sie sich im Servicefall an:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Servicetelefon:
[phone]
E-Mail:
[e-mail]
Internet:
www.euchner.de

3
Betriebsanleitung
Sicherheitsschalter NZ.VZ-…VS
Technische Daten
Parameter Wert
Gehäusewerkstoff Leichtmetall-Druckguss
Masse ca. 0,75 kg
Schutzart IP65
Mechanische Lebensdauer 2x106Schaltspiele
Umgebungstemperatur -25…+80 °C
Verschmutzungsgrad
(extern, nach EN60947-1) 3 (Industrie)
Einbaulage beliebig
Anfahrgeschwindigkeit max. 20 m/min
Anfahrgeschwindigkeit min. 0,02 m/min (NZ.VZ-511…)
Auszugskraft (nicht zugehalten) 40 N
Rückhaltekraft 35 N
Betätigungskraft bei 20 °C
(nicht verriegelt)
45 N
Betätigungshäugkeit 7000/h
Schaltprinzip Schaltelemente
511
528, 538, 2121, 2131, 3131
Sprungschaltglied
Schleichschaltglied
Kontaktwerkstoff Silberlegierung hauchvergoldet
Anschlussart
NZ1VZ…
NZ2VZ…
Leitungseinführung M20x1,5
Steckverbinder
Anschlussquerschnitt (exibel/
starr)
NZ1VZ…
Z1VZ…L (mit Anzeigeleuchte)
0,34…1,5 mm²
max. 0,75 mm²
Anschlussquerschnitt Gegenstecker
SR6 (NZ2VZ-5…)
SR11 (NZ2VZ-2…/NZ2VZ-3…)
0,5…1,5 mm²
0,5 mm2
Anzeigeleuchte LED (nur mit Schaltelement 511, 528, 538)
L060
L110
L220
AC/DC 12…60 V
AC 110 V (±15 %)
AC 230 V (±15 %)
Bemessungsisolationsspannung
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Ui= 250 V
Ui= 50 V
Bemessungsstoßspannungsfestigkeit
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Uimp = 2,5 kV
Uimp = 1,5 kV
Bedingter Kurzschlussstrom 100 A
Schaltspannung min.
bei 10mA 12 V
Gebrauchskategorie nach EN60947-5-1
NZ.VZ-511… AC-15 6 A 230 V /
DC-13 6 A 24 V
NZ1VZ…/NZ2VZ-5… AC-15 4 A 230 V /
DC-13 4 A 24 V
NZ2VZ-2…/NZ2VZ-3… AC-15 4 A 50 V /
DC-13 4 A 24 V
Schaltstrom min. bei 24V
NZ.VZ-511…
NZ.VZ-…
10 mA
1 mA
Kurzschlussschutz (Steuer-
sicherung) nach IEC60269-1 4 A gG
Konv. thermischer Strom Ith 4 A
Magnetbetriebsspannung/Magnetleistung
VSE03/VSM03 DC 19V/AC 24V (+10%/-15%) 8 W
VSE04/VSM04 DC 24V (+10%/-15%) 8 W
VSE05/VSM05 DC 41V/AC 48V (+10%/-15%) 8 W
VSE06/VSM06 DC 48 V (+10%/-15%) 8 W
VSE07/VSM07 DC 97V/AC 110V (+10%/-15%) 8 W
VSE09/VSM09 DC 196V/AC 230V (+10%/-15%)10 W
Einschaltdauer ED 100 %
Steckverbinder für Magnetverriegelung
DC Best. Nr. 028345
AC Best. Nr. 028338
Zuhaltekraft Fmax FZh
BETAETIGER-Z-G…,
RADIUSBETAETIGER-Z-… 2000N 1500N
Einschränkungen bei Umgebungstemperatur
größer +70 … +80 °C
Gebrauchskategorie
NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
AC-15 2 A 230 V /
DC-13 2 A 24 V
AC-15 2 A 50 V /
DC-13 2 A 24 V
Kurzschlussschutz
(Steuersicherung) nach
IEC60269-1
2 A gG
Konv. thermischer Strom Ith 2 A
Bild 5: Sicherheitsschalter Typenreihe NZ.VZ-…VS. Bild 6: Steckverbinder für Magnetverriegelung
U
M
U AC
N
U DC
N
Vor Anlegen der Spannung an
den Verriegelungsmagneten
muss der Betätiger vollständig
in den Sicherheitsschalter
eingeführt sein.
Bild 4: Schaltelemente mit Schaltfunktionen und Steckerbelegung
511
528
538
3131
2131
2121
Ansicht auf Steckseite
des Sicherheitsschalters
1
6
54
3
2
911
10
54
63
72
81
Kontaktbelegung
Steckverbinder
SR6
Kontaktbelegung
Steckverbinder
SR11
Ordnungsziffern der
Schaltglieder
Bild 5a
Bild 5b
Ansicht auf Steckseite
des Sicherheitsschalters
Schutzeinrichtung
geschlossen und
zugehalten
Schutzeinrichtung
geschlossen und
nicht zugehalten
Schutzeinrichtung
geöffnet
Zuverlässigkeitswerte nach
ENISO13849-1 1)
in Abhängigkeit vom
Schaltstrom bei 24VDC
bei DC-13 100mA/24V
≤0,1A
B10D
ES511 -
ES528H/ES538H 4,5 x 106
SK2121H/SK2131H/
SK3131H 4,5 x 106
1) Ausgabedatum siehe EU-Konformitätserklärung

4
Betriebsanleitung
Sicherheitsschalter NZ.VZ-…VS
Bild 7: Maßzeichnung NZ1VZ-…VSM/VSE mit Leitungseinführung
M=1,2NmM=1,2Nm
a
b
+4
23
52
36 25
40 +1
5,3
120
6
5,3
7,3
16
31
68
42
32
30
16
77
9,5
74
+1
145
M20x1,5
60 ±0,1
30
±0,1
0,3
0,3
M=1,2Nm
a Leerlaufweg:
Betätiger ist im Führungsschlitz,
jedoch ohne eine Funktion aus-
zulösen.
b Schaltvorgang beendet:
Betätiger muss bis zu diesem Punkt
eingeführt werden, um eine sichere
Schaltung zu gewährleisten. Zum
Ausschalten muss der Betätiger
mindestens bis Punkt a zurückge-
zogen werden.
gesteckt 100
Bild 8: Maßzeichnung NZ1VZ-…VSH mit Leitungseinführung
a Leerlaufweg:
Betätiger ist im Führungsschlitz,
jedoch ohne eine Funktion aus-
zulösen.
b Schaltvorgang beendet:
Betätiger muss bis zu diesem Punkt
eingeführt werden, um eine sichere
Schaltung zu gewährleisten. Zum
Ausschalten muss der Betätiger
mindestens bis Punkt a zurückge-
zogen werden.
b
a
0,3
+4
23
52
36 2531
40
+1
Ø5,3
68
6
Ø5,3
7,3
42
32
30
16
77
74
+1
9,5
145
10
19
30±0,1
60 ±0,1
Bild 9: Maßzeichnung NZ2VZ-5… mit Steckverbinder SR6
Pg 11
max.
gesteckt
gesteckt

Betriebsanleitung
Sicherheitsschalter NZ.VZ-…VS
5
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. © EUCHNER GmbH + Co. KG 2094066-09-04/23 (Originalbetriebsanleitung)
Betätiger Türradius min.
[mm]
BETAETIGER-Z-G… 1000
RADIUSBETAETIGER-Z-R 400
RADIUSBETAETIGER-Z-L 400
RADIUSBETAETIGER-Z-.-C2194 200
RADIUSBETAETIGER-Z-U 165
RADIUSBETAETIGER-Z-O 165
Bild 10: Minimale Türradien
Radiusbetätiger Z-L-C2194 / Z-R-C2194
Radiusbetätiger Z-L / Z-R
Radiusbetätiger Z-U / Z-O
23
10
31
70
10°
7
30
35
29,5
5,5
Ø5,5
8
16
14
28
20
40
50
20°
92
Ø5,5
8
16
14
28
20
40
50
20°
92
Z-L Z-R
40
50
4
23
29
70
Ø5,5
14
Z-L Z-R
Z-U Z-O

6
Operating Instructions
Safety Switch NZ.VZ-…VS
Scope
These operating instructions are valid for all safety
switches NZ.VZ-…VS. These operating instructions,
the document Safety information and maintenance
and any enclosed data sheet form the complete user
information for your device.
Supplementary documents
The overall documentation for this device consists
of the following documents:
Document title
(document number) Contents
Safety information
(2525460)
Basic safety information
Operating instructions
(2094066)
(this document)
Internet
www
Declaration of con-
formity Declaration of conformity
Internet
www
Any additions to the
operating instructions
Take any associated additions to
the operating instructions or data
sheets into account.
Internet
www
Important!
Always read all documents to gain a complete
overview of safe installation, setup and use of
the device. The documents can be downloaded
from www.euchner.com. For this purpose, enter
the doc. no. or the order number for the device
in the search box.
Correct use
Safety switches series NZ.VZ-…VS are interlocking
devices with guard locking solenoid for process
protection (type2) without guard locking monitoring.
The actuator has a low coding level. In combination
with a movable guard and the machine control, this
safety component prevents dangerous machine
functions from occurring while the guard is open. A
stop command is triggered if the guard is opened
during the dangerous machine function.
This means:
fStarting commands that cause a dangerous ma-
chine function must become active only when the
guard is closed.
fOpening the guard triggers a stop command.
fClosing a guard must not cause automatic starting
of a dangerous machine function. A separate start
command must be issued. For exceptions, refer to
ENISO12100 or relevant C-standards.
Devices from this series are suitable only for process
protection.
Before the device is used, a risk assessment must
be performed on the machine, e.g. in accordance
with the following standards:
fENISO13849-1
fENISO12100
fIEC62061
Correct use includes observing the relevant require-
ments for installation and operation, particularly
based on the following standards:
fENISO13849-1
fENISO14119
fEN60204-1
Important!
fThe user is responsible for the proper integration
of the device into a safe overall system. For this
purpose, the overall system must be validated,
e.g. in accordance with ENISO13849-2.
fIf the simplied method according to section 6.3
of ENISO13849-1:2015 is used for determining
the Performance Level (PL), the PL might be re-
duced if several devices are connected in series.
fLogical series connection of safe contacts is
possible up to PLd in certain circumstances.
More information about this is available in
ISOTR24119.
fIf a data sheet is included with the product, the
information on the data sheet applies in case of
discrepancies with the operating instructions.
Safety precautions
WARNING
Danger to life due to improper installation or due
to bypassing (tampering). Safety components
perform a personnel protection function.
fSafety components must not be bypassed,
turned away, removed or otherwise rendered
ineffective. On this topic pay attention in partic-
ular to the measures for reducing the possibility
of bypassing according to ENISO14119:2013,
section 7.
fThe switching operation must be triggered only
by actuators designated for this purpose.
fPrevent bypassing by means of replacement
actuators. For this purpose, restrict access to
actuators and to keys for releases, for example.
fMounting, electrical connection and setup only
by authorized personnel possessing special
knowledge about handling safety components.
CAUTION
Danger due to high housing temperature.
fProtect switch against touching by personnel or
contact with ammable material.
Function
The safety switch permits the locking of movable
guards for process protection.
The switch contains a rotating switching disk and a
locking arm that block/release the guard locking pin.
The guard locking pin is moved on the insertion/
removal of the actuator and on the activation/
release of the guard locking. During this process
the switching contacts are actuated.
If the guard locking pin is blocked (guard locking
active), the actuator cannot be pulled out of the
switch head. For design reasons, guard locking
can be activated only when the guard is closed
(prevention of inadvertent locking position (faulty
closure protection)).
The safety switch is designed so that fault ex-
clusions for internal faults in accordance with
ENISO13849-2:2013, TableA4, can be assumed.
Version VSM
(guard locking actuated by spring force and released
by power-ON)
fActivating guard locking: close guard; no voltage
at the solenoid
fReleasing guard locking: apply voltage to the
solenoid
The spring-operated guard locking functions in ac-
cordance with the closed-circuit current principle. If
the voltage is interrupted at the solenoid, the guard
locking remains active and the guard cannot be
opened directly.
If the guard is open when the power supply is
interrupted and is then closed, guard locking is
activated. This can lead to persons being locked
in unintentionally.
Fig. 1: Locking method VSM
Version VSH
(guard locking actuated by spring force and released
by manual release)
Important!
fGuard locking devices according to the open-cir-
cuit current principle are not intended for pro-
tecting personnel.
fUse as guard locking for personnel protec-
tion is possible only in special cases, after
strict assessment of the accident risk (see
ENISO14119:2013, section 5.7.1)!
fThe guard can be opened immediately on press-
ing the manual release!
The guard locking is held in position by spring force
and released by pressing the manual release. The
guard locking is independent of the power supply.
Version VSE
(guard locking actuated by power-ON and released
by spring force)
fActivating guard locking: apply voltage to the
solenoid
fReleasing guard locking: disconnect voltage from
the solenoid
The magnetically actuated guard locking operates in
accordance with the open-circuit current principle. If
the voltage at the solenoid is interrupted, the guard
locking is released and the guard can be opened
directly!
Fig. 2: Locking method VSE
Switching states
The detailed switching states for your switch can
be found in Fig. 4. All available switching elements
are described there.
Guard open
VSM, VSH and VSE:
The safety contacts are open.
Guard closed and not locked
VSM, VSH and VSE:
The safety contacts are closed.
Guard closed and locked
VSM, VSH and VSE:
The safety contacts are closed.
Selection of the actuator
NOTICE
Damage to the device due to unsuitable actuator.
Make sure to select the correct actuator.
Additionally pay attention to the door radius and
the mounting options (see Fig. 10).
Manual release
Some situations require the guard locking to be
released manually (e.g. malfunctions or an emer-
gency). A function test should be performed after
release.
More information on this topic can be found in the
standard ENISO14119:2013, section 5.7.5.1. The
device can feature the following release functions:

7
Operating Instructions
Safety Switch NZ.VZ-…VS
Manual release with automatic
return
This permits opening of a locked guard from outside
the danger zone without tools.
Important!
fIt must be possible to operate the manual re-
lease manually from outside the protected area
without tools.
fThe manual release must possess a marking indi-
cating that it may be used only in an emergency.
fThe actuator must not be under tensile stress
during manual release.
Actuating the manual release does not affect the
switching contacts.
Mounting
NOTICE
Device damage due to improper mounting and
unsuitable ambient conditions
fSafety switches and actuators must not be used
as an end stop.
fObserve ENISO14119:2013, sections 5.2 and
5.3, for information about mounting the safety
switch and the actuator.
fObserve ENISO14119:2013, section 7, for
information about reducing the possibilities for
bypassing an interlocking device.
fProtect the switch head against damage, as well
as penetrating foreign objects such as swarf,
sand and blasting shot, etc.
fThe specied IP degree of protection is applica-
ble only if the housing screws, cable entries and
plug connectors are properly tightened. Observe
the tightening torques.
Changing the actuating direction
2
3
4
1
B
C
D
E (A)
Approach direction in
the default setting on
delivery
Actuating head
Solenoid
Position in the default
setting on delivery
Fig. 3: Changing the actuating direction and the
locking solenoid
1. Insert the actuator into the actuating head.
2. Remove the screws from the actuating head.
3. Set the required direction.
4. Tighten the screws with a torque of 1.2 Nm.
5. Cover the unused actuating slot with the en-
closed slot cover.
VSM and VSE:
fPrior to making changes to the locking solenoid
the actuator must be inserted.
VSH:
fThe manual release must not be pressed during
the change.
Electrical connection
WARNING
Loss of the safety function due to incorrect
connection.
fUse only safe contacts for safety functions.
fWhen choosing the insulation material and
wires for the connections, pay attention to the
required temperature resistance and the max.
mechanical load!
fStrip the insulation from the ends of the individual
wires over a length of 6±1mm to ensure a safe
contact.
Use of the safety switch as guard locking for
process protection
At least one contact must be used (see Fig. 4
for terminal assignment).
The following information applies to devices
with plug connector:
fCheck that the plug connector is sealed.
The following information applies to devices
with cable entry:
1. Use a suitable tool to open the desired inser-
tion opening.
2. Fit the cable gland with the appropriate degree
of protection.
3. Connect and tighten the terminals with 0.5 Nm
(for terminal assignment, see Fig. 4).
4. Check that the cable entry is sealed.
5. Close the switch cover and screw in place
(tightening torque 1.2 Nm).
Function test
WARNING
Fatal injury due to faults during the function test.
fBefore carrying out the function test, make sure
that there are no persons in the danger zone.
fObserve the valid accident prevention regula-
tions.
Check the device for correct function after installa-
tion and after every fault.
Proceed as follows:
Mechanical function test
The actuator must slide easily into the actuating
head. Close the guard several times to check the
function. The function of any manual releases (except
for the auxiliary release) must also be tested.
Electrical function test
1. Switch on operating voltage.
2. Close all guards and activate guard locking.
¨ The machine must not start automatically.
¨ It must not be possible to open the guard.
3. Start the machine function.
¨ It must not be possible to release guard locking
as long as the dangerous machine function is
active.
4. Stop the machine function and release guard
locking.
¨ The guard must remain locked until the process
is no longer at risk.
¨ It must not be possible to start the machine
function as long as guard locking is released.
Repeat steps 2 - 4 for each guard.
Inspection and service
WARNING
Danger of severe injuries due to the loss of the
safety function.
fIf damage or wear is found, the complete switch
and actuator assembly must be replaced. Re-
placement of individual parts or assemblies is
not permitted.
fCheck the device for proper function at regular
intervals and after every fault. For informa-
tion about possible time intervals, refer to
ENISO14119:2013, section 8.2.
Inspection of the following is necessary to ensure
trouble-free long-term operation:
fcorrect switching function
fsecure mounting of all components
fdamage, heavy contamination, dirt and wear
fsealing of cable entry
floose cable connections or plug connectors.
Info: The year of manufacture can be seen in the
bottom, right corner of the type label.
Exclusion of liability and warranty
In case of failure to comply with the conditions for
correct use stated above, or if the safety regula-
tions are not followed, or if any servicing is not
performed as required, liability will be excluded and
the warranty void.
Notes about
The following information applies to devices
with cable entry:
For use and application as per the requirements
of a copper wire for the temperature range
60/75°C must be used.
The following information applies to devices
with plug connector:
This device is intended to be used and applied with
a Class 2 power source in accordance with UL1310.
Connecting cables for safety switches installed at
the place of use must be separated from all moving
and permanently installed cables and un-insulated
active elements of other parts of the system that
operate at a voltage of over 150V. A constant
clearance of 50.8 mm must be maintained. This
does not apply if the moving cables are equipped
with suitable insulation materials that possess an
identical or higher dielectric strength compared to
the other relevant parts of the system.
EU declaration of conformity
The declaration of conformity is part of the operating
instructions.
The complete EU declaration of conformity can also
be found at www.euchner.com. Enter the order num-
ber of your device in the search box. The document
is available under Downloads.
Service
If servicing is required, please contact:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Service telephone:
[phone]
E-mail:
[e-mail]
Internet:
www.euchner.com

8
Operating Instructions
Safety Switch NZ.VZ-…VS
Technical data
Parameter Value
Housing material Die-cast alloy
Weight Approx. 0.75 kg
Degree of protection IP65
Mechanical life 2x106operating cycles
Ambient temperature -25…+80 °C
Degree of contamination
(external, acc. to EN60947-1) 3 (industrial)
Installation orientation Any
Approach speed, max. 20 m/min
Approach speed, min. 0.02 m/min (NZ.VZ-511…)
Extraction force (not locked) 40 N
Retention force 35 N
Actuating force at 20 °C
(not locked)
45 N
Actuation frequency 7,000/h
Switching principle of
switching elements
511
528, 538, 2121, 2131, 3131
Snap-action switching contact
Slow-action switching contact
Contact material Silver alloy, gold ashed
Connection
NZ1VZ…
NZ2VZ…
Cable entry M20x1.5
Plug connector
Connection cross-section
(exible/rigid)
NZ1VZ…
Z1VZ…L (with indicator LED)
0.34…1.5 mm²
Max. 0.75 mm²
Connection cross-section of mating connector
SR6 (NZ2VZ-5…)
SR11 (NZ2VZ-2…/NZ2VZ-3…)
0.5…1.5 mm²
0.5 mm2
Indicator LED (only with switching element 511, 528, 538)
L060
L110
L220
AC/DC 12…60 V
AC 110 V (±15 %)
AC 230 V (±15 %)
Rated insulation voltage
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Ui= 250 V
Ui= 50 V
Rated impulse withstand voltage
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Uimp = 2.5 kV
Uimp = 1.5 kV
Conditional short-circuit
current
100 A
Switching voltage, min.,
at 10mA 12 V
Utilization category acc. to EN60947-5-1
NZ.VZ-511… AC-15 6 A 230 V /
DC-13 6 A 24 V
NZ1VZ…/NZ2VZ-5… AC-15 4 A 230 V /
DC-13 4 A 24 V
NZ2VZ-2…/NZ2VZ-3… AC-15 4 A 50 V /
DC-13 4 A 24 V
Switching current, min., at
24 V
NZ.VZ-511…
NZ.VZ-…
10 mA
1 mA
Short circuit protection
(control circuit fuse) acc. to
IEC60269-1
4 A gG
Convent. thermal current Ith 4 A
Solenoid operating voltage/solenoid power consumption
VSE03/VSM03 DC 19 V/AC 24 V (+10%/-15%) 8 W
VSE04/VSM04 DC 24 V (+10%/-15%) 8 W
VSE05/VSM05 DC 41 V/AC 48 V (+10%/-15%) 8 W
VSE06/VSM06 DC 48 V (+10%/-15%) 8 W
VSE07/VSM07 DC 97 V/AC 110 V(+10%/-15%) 8 W
VSE09/VSM09 DC 196 V/AC 230 V (+10%/-15%)
10 W
Duty cycle 100%
Plug connector for solenoid locking
DC Order no. 028345
AC Order no. 028338
Locking force Fmax FZh
ACTUATOR Z-G…, HINGED
ACTUATOR Z-… 2,000N 1,500N
Limitations at ambient temperature above +70 … +80 °C
Utilization category
NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
AC-15 2 A 230 V /
DC-13 2 A 24 V
AC-15 2 A 50 V /
DC-13 2 A 24 V
Short circuit protection
(control circuit fuse) acc. to
IEC60269-1
2 A gG
Convent. thermal current Ith 2 A
Fig. 5: Safety switch series NZ.VZ-…VS. Fig. 6: Plug connector for solenoid locking
U
M
U AC
N
U DC
N
The actuator must be fully
inserted in the safety switch
before voltage is applied to
the locking solenoid.
Fig. 4: Switching elements with switching functions and connector assignment
511
528
538
3131
2131
2121
View of connection side
on the safety switch
1
6
54
3
2
911
10
54
63
72
81
Terminal assign-
ment of plug
connector SR6
Terminal assign-
ment, plug connec-
tor SR11
Ordinal numbers of switching
contacts
Fig. 5a
Fig. 5b
View of connection side
on the safety switch
Guard closed and
locked
Guard closed and
not locked
Guard open
Reliability values acc. to
ENISO13849-1 1)
depending on the switching
current at 24VDC
at DC-13 100mA/24V
≤0.1A
B10D
ES511 -
ES528H/ES538H 4.5 x 106
SK2121H/SK2131H/
SK3131H 4.5 x 106
1) Refer to the EU declaration of conformity for the issue date

9
Operating Instructions
Safety Switch NZ.VZ-…VS
Fig. 7: Dimension drawing for NZ1VZ-…VSM/VSE with cable entry
M=1,2NmM=1,2Nm
a
b
+4
23
52
36 25
40 +1
5,3
120
6
5,3
7,3
16
31
68
42
32
30
16
77
9,5
74
+1
145
M20x1,5
60 ±0,1
30
±0,1
0,3
0,3
M=1,2Nm
a Travel without operation:
Actuator is in the guide slot, but a
function is not triggered.
b Switching operation com-
pleted:
Actuator must be inserted to this
point to ensure safe switching.
The actuator must be withdrawn
at least to point a for switching off.
Inserted 100
Fig. 8: Dimension drawing for NZ1VZ-…VSH with cable entry
a Travel without operation:
Actuator is in the guide slot, but a
function is not triggered.
b Switching operation com-
pleted:
Actuator must be inserted to this
point to ensure safe switching.
The actuator must be withdrawn
at least to point a for switching off.
b
a
0,3
+4
23
52
36 2531
40
+1
Ø5,3
68
6
Ø5,3
7,3
42
32
30
16
77
74
+1
9,5
145
10
19
30±0,1
60 ±0,1
Fig. 9: Dimension drawing for NZ2VZ-5… with plug connector SR6
Pg 11
max.
Inserted
Inserted

Operating Instructions
Safety Switch NZ.VZ-…VS
10
Subject to technical modications; no responsibility is accepted for the accuracy of this information. © EUCHNER GmbH + Co. KG 2094066-09-04/23 (translation of the original operating instructions)
Actuator Door radius,
min. [mm]
ACTUATOR Z-G… 1,000
HINGED ACTUATOR Z-R 400
HINGED ACTUATOR Z-L 400
HINGED ACTUATOR Z-.-C2194 200
HINGED ACTUATOR Z-U 165
HINGED ACTUATOR Z-O 165
Fig. 10: Minimum door radii
Hinged actuator Z-L-C2194 / Z-R-C2194
Hinged actuator Z-L / Z-R
Hinged actuator Z-U / Z-O
23
10
31
70
10°
7
30
35
29,5
5,5
Ø5,5
8
16
14
28
20
40
50
20°
92
Ø5,5
8
16
14
28
20
40
50
20°
92
Z-L Z-R
40
50
4
23
29
70
Ø5,5
14
Z-L Z-R
Z-U Z-O

11
Mode d’emploi
Interrupteur de sécurité NZ.VZ-…VS
Validité
Ce mode d’emploi est applicable à tous les inter-
rupteurs de sécurité NZ.VZ-…VS. Avec le document
Information de sécurité et entretien et, le cas
échéant, la che technique jointe, il constitue la
documentation d’information complète pour l’utili-
sateur de l’appareil.
Documents complémentaires
L’ensemble de la documentation pour cet appareil
est constituée des documents suivants:
Titre du document
(numéro document) Sommaire
Information de
sécurité (2525460)
Informations de sécurité
fondamentales
Mode d’emploi
(2094066)
(le présent document)
Internet
www
Déclaration de
conformité Déclaration de conformité
Internet
www
Le cas échéant,
compléments du
mode d’emploi
Tenir compte le cas échéant
des compléments du mode
d’emploi ou des ches techniques
correspondants.
Internet
www
Important!
Lisez toujours l’ensemble des documents an
de vous faire une vue d’ensemble complète
permettant une installation, une mise en service
et une utilisation de l’appareil en toute sécurité.
Les documents peuvent être téléchargés sur le
site www.euchner.com. Indiquez pour ce faire le
n° de document ou le code article de l’appareil
dans la recherche.
Utilisation conforme
Les interrupteurs de sécurité de la série NZ.VZ-…
VS sont des dispositifs de verrouillage avec inter-
verrouillage pour la protection du process (type2)
sans contrôle de l’interverrouillage. L’élément d’ac-
tionnement est doté d’un faible niveau de codage.
Utilisé avec un protecteur mobile et le système de
commande de la machine, ce composant de sécurité
interdit toute fonction dangereuse de la machine tant
que le protecteur est ouvert. Un ordre d’arrêt est
émis en cas d’ouverture du protecteur pendant le
fonctionnement dangereux de la machine.
Cela signie que:
fLes commandes de mise en marche entraînant
une fonction dangereuse de la machine ne peuvent
prendre effet que lorsque le protecteur est fermé.
fL’ouverture du protecteur déclenche un ordre
d’arrêt.
fLa fermeture d’un protecteur ne doit pas entraîner
le démarrage automatique d’une fonction dange-
reuse de la machine. Un ordre de démarrage sépa-
ré doit être donné à cet effet. Pour les exceptions,
voir ENISO12100 ou normes C correspondantes.
Les appareils de cette série conviennent uniquement
pour la protection du process.
Avant d’utiliser l’appareil, il est nécessaire d’effectuer
une analyse d’appréciation du risque sur la machine,
par ex. selon les normes suivantes:
fENISO13849-1
fENISO12100
fIEC62061
Pour une utilisation conforme, les instructions ap-
plicables au montage et au fonctionnement doivent
être respectées, en particulier selon les normes
suivantes:
fENISO13849-1
fENISO14119
fEN60204-1
Important!
fL’utilisateur est responsable de l’intégration
correcte de l’appareil dans un système global
sécurisé. Ce dernier doit être validé à cet effet,
par ex. selon ENISO13849-2.
fSi la détermination du niveau de performance
ou Performance Level (PL) fait appel à la pro-
cédure simpliée selon ENISO13849-1:2015,
paragraphe 6.3, le PL peut diminuer lorsque
plusieurs appareils sont raccordés en série l’un
à la suite de l’autre.
fUn circuit logique en série avec des contacts
sûrs est possible jusqu’au niveau PLd dans
certaines conditions. Pour des informations plus
détaillées à ce sujet, voir ISOTR24119.
fSi le produit est accompagné d’une che tech-
nique, les indications de cette dernière prévalent
en cas de différences avec les indications gu-
rant dans le mode d’emploi.
Consignes de sécurité
AVERTISSEMENT
Danger de mort en cas de montage ou de
manipulation non conforme (frauduleuse). Les
composants de sécurité remplissent une fonction
de protection des personnes.
fLes composants de sécurité ne doivent pas être
contournés, déplacés, retirés ou être inactivés
de quelque manière que ce soit. Tenez compte
en particulier des mesures de réduction des pos-
sibilités de fraude selon ENISO14119:2013,
paragr.7.
fLa manœuvre ne doit être déclenchée que par les
éléments d’actionnement prévus spécialement
à cet effet.
fAssurez-vous que toute utilisation d’un élément
actionneur de remplacement soit impossible.
Limitez pour ce faire l’accès aux actionneurs et
par ex. aux clés pour les déverrouillages.
fMontage, raccordement électrique et mise en
service exclusivement par un personnel habilité
disposant des connaissances spéciques pour le
travail avec des composants de sécurité.
ATTENTION
Danger en raison de la température élevée du
boîtier.
fProtéger l’interrupteur contre tout contact avec
des personnes ou des matériaux inammables.
Fonction
L’interrupteur de sécurité permet de maintenir les
protecteurs mobiles fermés et verrouillés en vue de
la protection du process.
La tête de l’interrupteur comporte un disque de
commutation rotatif et une lame de blocage, qui
bloquent/libèrent le doigt de verrouillage.
L’introduction/ retrait de la languette ou l’activation/
déblocage du dispositif d’interverrouillage provoque
le déplacement du doigt. Ceci a pour effet d’action-
ner les contacts de commutation.
Lorsque le doigt de verrouillage est bloqué (inter-
verrouillage actif), il est impossible de retirer la
languette de la tête de l’interrupteur. Par concep-
tion, l’interverrouillage ne peut être activé que si le
protecteur est fermé (sécurité contre les erreurs
de fermeture).
L’interrupteur de sécurité est conçu de ma-
nière à ce que l’on puisse supposer les exclu-
sions sur des défauts internes, conformément à
ENISO13849-2:2013, tableau A4.
Version VSM
(interverrouillage mécanique et déblocage par
énergie ON)
fActivation de l’interverrouillage: fermeture du pro-
tecteur, pas d’application de la tension au niveau
de l’électroaimant
fDéblocage de l’interverrouillage: application de la
tension au niveau de l’électroaimant
Le système d’interverrouillage mécanique fonctionne
selon le mode hors tension (courant de repos). En
cas de coupure de la tension au niveau de l’électroai-
mant, l’interverrouillage reste actif et le protecteur
ne peut pas être ouvert directement.
Si le protecteur est ouvert au moment de la coupure
de l’alimentation en tension et si on le referme alors,
l’interverrouillage est activé. Il y a un risque poten-
tiel que des personnes se retrouvent enfermées
accidentellement.
Fig. 1: Type de verrouillage VSM
Version VSH
(interverrouillage mécanique et déblocage par
déverrouillage manuel)
Important!
fLes systèmes d’interverrouillage fonctionnant en
mode sous tension ne sont pas prévus pour la
protection des personnes.
fL’utilisation comme interverrouillage pour la
protection des personnes n’est possible que
dans des cas d’exception après stricte évaluation
du risque d’accident (voir ENISO14119:2013,
paragr.5.7.1)!
fAprès appui sur le déverrouillage manuel, le
protecteur peut être ouvert directement!
Le système d’interverrouillage est maintenu en
position consignée mécaniquement et débloqué
en appuyant sur le déverrouillage manuel. L’in-
terverrouillage est indépendant de l’alimentation
électrique.
Version VSE
(interverrouillage par énergie ON et déblocage
mécanique)
fActivation de l’interverrouillage: application de la
tension au niveau de l’électroaimant
fDéblocage de l’interverrouillage: coupure de la
tension au niveau de l’électroaimant
Le système d’interverrouillage magnétique fonctionne
selon le mode sous tension (courant de travail). En cas
de coupure de la tension au niveau de l’électroaimant,
l’interverrouillage est débloqué et le protecteur peut
être ouvert directement!
Fig. 2: Type de verrouillage VSE
États de commutation
Vous trouverez les états de commutation détaillés
pour votre interrupteur à la Fig. 4. Tous les éléments
de commutation disponibles y sont décrits.
Protecteur ouvert
VSM, VSH et VSE:
Les contacts de sécurité sont ouverts.
Protecteur fermé et non verrouillé
VSM, VSH et VSE:
Les contacts de sécurité sont fermés.
Protecteur fermé et verrouillé
VSM, VSH et VSE:
Les contacts de sécurité sont fermés.

12
Mode d’emploi
Interrupteur de sécurité NZ.VZ-…VS
Choix de l’élément d’actionnement
AVIS
Endommagement de l’appareil par un élément d’ac-
tionnement non approprié. Veillez à sélectionner
l’élément d’actionnement correct.
Tenez compte également du rayon de porte et des
possibilités de xation (voir Fig. 10).
Déblocage manuel
Dans certaines situations, il est nécessaire de déblo-
quer manuellement l’interverrouillage (par ex. en cas
de dysfonctionnements ou en cas d’urgence). Après
déblocage, il est préconisé d’effectuer un contrôle
de fonctionnement.
Vous trouverez des informations complémentaires
dans la norme ENISO14119:2013, paragr. 5.7.5.1.
L’appareil peut présenter les fonctions de déblocage
suivantes:
Déverrouillage manuel à
réarmement automatique
Permet d’ouvrir un protecteur verrouillé en dehors
de la zone de danger sans outillage complémentaire.
Important!
fLe déverrouillage manuel doit pouvoir être action-
né manuellement en dehors de la zone protégée
sans outillage complémentaire.
fLe déverrouillage manuel doit être muni d’une
indication rappelant qu’il ne doit être actionné
qu’en cas d’urgence.
fLors du déblocage manuel, l’actionneur ne doit
pas être en état de traction.
L’actionnement du déverrouillage manuel n’inue pas
sur les contacts de commutation.
Montage
AVIS
Endommagement de l’appareil en cas de montage
erroné et d’environnement inapproprié
fLes interrupteurs de sécurité et les éléments
d’actionnement ne doivent pas être utilisés
comme butée.
fTenez compte de la norme ENISO14119:2013,
paragraphes 5.2 et 5.3, pour la xation de
l’interrupteur de sécurité et de l’élément d’ac-
tionnement.
fTenez compte de la norme ENISO14119:2013,
paragraphe 7, pour les mesures de réduction
des possibilités de fraude d’un dispositif de
verrouillage.
fProtégez la tête de l’interrupteur de tout dom-
mage ainsi que contre la pénétration de corps
étrangers tels que copeaux, sable, grenailles,
etc.
fL’indice de protection IP indiqué est valable uni-
quement avec les vis de boîtier, entrées de câble
et connecteurs correctement serrés. Respecter
les couples de serrage.
Changement de la direction
d’actionnement
2
3
4
1
B
C
D
E (A)
Direction d’attaque état
d’origine
Tête d’actionnement
Électroaimant
Position état d’origine
Fig. 3: Changement de la direction d’actionnement
et de l’électroaimant de verrouillage.
1. Introduire la languette dans la tête d’actionne-
ment.
2. Desserrer les vis de la tête d’actionnement.
3. Régler la direction voulue.
4. Serrer les vis au couple de 1,2Nm.
5. Obturer l’ouverture d’actionnement non utilisée
à l’aide du capuchon de fente fourni.
VSM et VSE:
fAvant le changement de l’aimant de verrouillage,
la languette doit être introduite (dans la tête
d’actionnement).
VSH :
fLe déverrouillage manuel ne doit pas être actionné
pendant le changement.
Raccordement électrique
AVERTISSEMENT
Perte de la fonction de sécurité en cas de raccor-
dement erroné.
fUtiliser uniquement des contacts sûrs pour
les fonctions de sécurité.
fTenir compte, pour le choix du matériau isolant
ou des conducteurs, de la résistance à la tem-
pérature nécessaire ainsi que de la capacité de
charge mécanique!
fDénudez les brins à une longueur de 6±1mm an
de garantir un contact sûr.
Utilisation de l’interrupteur de sécurité
comme interverrouillage pour la protection
du process
Utiliser au moins un contact (affectation des
contacts, voirFig. 4).
Pour les appareils avec connecteur:
fVeiller à l’étanchéité du connecteur.
Pour les appareils avec entrée de câble:
1. Percer l’ouverture du presse-étoupe souhaitée
à l’aide d’un outil approprié.
2. Monter le presse-étoupe avec le type de pro-
tection adapté.
3. Effectuer le raccordement et serrer les
bornes au couple de 0,5Nm (affectation des
contacts, voir Fig. 4).
4. Veiller à l’étanchéité à l’entrée du câble.
5. Fermer le couvercle de l’interrupteur et le
visser (couple de serrage 1,2Nm).
Contrôle fonctionnel
AVERTISSEMENT
Risque de blessures mortelles en cas d’erreurs
lors du contrôle fonctionnel.
fAssurez-vous que personne ne se trouve dans
la zone de danger avant de débuter le contrôle
fonctionnel.
fObservez les consignes en vigueur relatives à la
prévention des accidents.
Vériez le fonctionnement correct de l’appareil à l’is-
sue de l’installation et après la survenue d’un défaut.
Procédez de la manière suivante:
Contrôle du fonctionnement mécanique
La languette doit rentrer facilement dans la tête
d’actionnement. Pour le contrôle, fermer plusieurs
fois le protecteur. Le fonctionnement des systèmes
de déverrouillage manuel (sauf le déverrouillage
auxiliaire) doit aussi faire l’objet d’un contrôle.
Contrôle du fonctionnement électrique
1. Enclencher la tension de service.
2. Fermer tous les protecteurs et activer l’inter-
verrouillage.
¨ La machine ne doit pas démarrer automati-
quement.
¨ Le protecteur ne doit pas pouvoir s’ouvrir.
3. Démarrer la fonction de la machine.
¨ Il ne doit pas être possible de débloquer le
système d’interverrouillage tant que la fonction
dangereuse de la machine est active.
4. Arrêter la fonction de la machine et débloquer
le système d’interverrouillage.
¨ Le protecteur doit rester verrouillé tant que le
risque pour le process subsiste.
¨ Il ne doit pas être possible de démarrer la
fonction de la machine tant que le système
d’interverrouillage est débloqué.
Répétez les étapes 2 - 4 individuellement pour
chaque protecteur.
Contrôle et entretien
AVERTISSEMENT
Risque de blessures graves par perte de la fonc-
tion de sécurité.
fEn cas d’endommagement ou d’usure, il est né-
cessaire de remplacer entièrement l’interrupteur
avec l’élément d’actionnement. Le remplacement
de composants ou de sous-ensembles n’est pas
autorisé.
fVériez le fonctionnement correct de l’appareil
à intervalles réguliers et après tout défaut
ou erreur. Pour connaître les intervalles de
temps possibles, veuillez consulter la norme
ENISO14119:2013, paragraphe8.2.
Pour garantir un fonctionnement irréprochable et
durable, il convient de vérier les points suivants:
fFonction de commutation correcte
fBonne xation de tous les composants
fDommages, encrassement important, dépôts
et usure
fÉtanchéité à l’entrée du câble
fSerrage des connexions ou des connecteurs.
Info: l’année de construction gure dans le coin
inférieur droit de la plaque signalétique.
Clause de non-responsabilité et
garantie
Tout manquement aux instructions d’utilisation men-
tionnées ci-dessus, aux consignes de sécurité ou à
l’une ou l’autre des opérations d’entretien entraînerait
l’exclusion de la responsabilité et l’annulation de la
garantie.
Remarques concernant
Pour les appareils avec entrée de câble:
Pour que l’utilisation soit conforme aux exigences
de , utiliser un câble de cuivre adapté pour la
plage de température 60/75°C.
Pour les appareils avec connecteur:
Pour que l’utilisation soit conforme aux exigences
de , utiliser une alimentation de classe2
conforme à UL1310. Les câbles de raccordement
des interrupteurs de sécurité installés sur un site
doivent être séparés des autres câbles électriques,
mobiles ou xes, et des autres composants actifs
non isolés, d’une distance minimale de 50,8mm, si
ceux-ci présentent une tension supérieure à 150V.
Ceci n’est pas nécessaire si les câbles mobiles sont
munis de matériaux isolants adaptés, présentant
une résistance diélectrique égale ou supérieure
aux autres composants importants de l’installation.
Déclaration UE de conformité
La déclaration de conformité fait partie intégrante
du mode d’emploi.
Vous trouverez aussi la déclaration UE de conformité
dans son intégralité sur le site www.euchner.com.
Indiquez pour ce faire le code article de votre appa-
reil dans la recherche. Le document est disponible
sous Téléchargements.

13
Mode d’emploi
Interrupteur de sécurité NZ.VZ-…VS
Service
Pour toute réparation, adressez-vous à:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Téléphone du service clientèle:
[phone]
E-mail:
[e-mail]
Internet:
www.euchner.com
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Alliage léger moulé sous pression
Masse env. 0,75 kg
Indice de protection IP65
Durée de vie mécanique 2x106manœuvres
Température ambiante -25…+80°C
Degré de pollution
(externe, selon EN60947-1) 3 (industrie)
Position de montage Au choix
Vitesse d’attaque max. 20 m/min
Vitesse d’attaque min. 0,02 m/min (NZ.VZ-511…)
Force de retrait (non verrouillé) 40 N
Force de retenue 35 N
Force d’actionnement à 20°C
(non verrouillé)
45 N
Fréquence d’actionnement 7000/h
Principe de commutation des
éléments de commutation
511
528, 538, 2121, 2131, 3131
Élément de contact à action
brusque
Élément de contact à action
dépendante
Matériau des contacts Alliage argent doré par soufage
Type de raccordement
NZ1VZ…
NZ2VZ…
Entrée de câble M20x1.5
Connecteur
Section de raccordement
(exible/rigide)
NZ1VZ…
Z1VZ…L (avec indication
lumineuse)
0,34…1,5 mm²
max. 0,75 mm²
Section de raccordement du connecteur associé
SR6 (NZ2VZ-5…)
SR11 (NZ2VZ-2…/NZ2VZ-3…)
0,5…1,5 mm²
0,5mm2
LED d’indication (uniquement avec éléments de commutation
511, 528, 538)
L060
L110
L220
AC/DC 12…60 V
AC 110 V (±15 %)
AC 230 V (±15 %)
Tension assignée d’isolement
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Ui= 250 V
Ui= 50 V
Tension assignée de tenue aux chocs
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Uimp = 2,5 kV
Uimp = 1,5 kV
Courant conditionnel de
court-circuit
100 A
Tension de commutation min.
à 10 mA 12 V
Catégorie d’emploi selon EN60947-5-1
NZ.VZ-511… AC-15 6 A 230 V /
DC-13 6 A 24 V
NZ1VZ…/NZ2VZ-5… AC-15 4 A 230 V /
DC-13 4 A 24 V
NZ2VZ-2…/NZ2VZ-3… AC-15 4 A 50 V /
DC-13 4 A 24 V
Pouvoir de coupure min.
à24V
NZ.VZ-511…
NZ.VZ-…
10 mA
1 mA
Protection contre les courts-
circuits (fusible de commande)
selon IEC60269-1
4 A gG
Courant thermique conv. Ith 4 A
Tension de service/ puissance de l’électroaimant
VSE03/VSM03 DC 19V/AC 24V (+10%/-15%) 8 W
VSE04/VSM04 DC 24 V (+10%/-15%) 8 W
VSE05/VSM05 DC 41V/AC 48V (+10%/-15%) 8 W
VSE06/VSM06 DC 48 V (+10%/-15%) 8 W
VSE07/VSM07 DC 97V/AC 110V (+10%/-15%) 8 W
VSE09/VSM09 DC 196V/AC 230V(+10%/-15%) 10
W
Facteur de marche ED 100 %
Fig. 5: Interrupteur de sécurité de la série NZ.VZ-…VS. Fig. 6: Connecteur pour verrouillage par élec-
troaimant
U
M
U AC
N
U DC
N
Avant d’appliquer toute ten-
sion sur l’aimant de verrouil-
lage, la languette doit être
introduite entièrement dans
l’interrupteur de sécurité.
Fig. 4: Éléments de commutation avec fonctions de commutation et affectation des broches
511
528
538
3131
2131
2121
Vue du côté connecteur
de l’interrupteur de
sécurité
1
6
54
3
2
911
10
54
63
72
81
Affectation des
contacts du
connecteur SR6
Affectation des
contacts du
connecteur SR11
Numéros ordinaux des contacts
Fig. 5a
Fig.5b
Vue du côté connecteur
de l’interrupteur de
sécurité
Protecteur fermé et
verrouillé
Protecteur fermé et
non verrouillé
Protecteur ouvert
Connecteur pour verrouillage par électroaimant
DC Code article 028345
AC Code article 028338
Force de maintien Fmax FZh
LANGUETTE-Z-G…,
LANGUETTE ARTICULEE-Z-… 2000N 1500N
Limitations à une température ambiante sup. à +70 …
+80°C
Catégorie d’emploi
NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
AC-15 2 A 230 V /
DC-13 2 A 24 V
AC-15 2 A 50 V /
DC-13 2 A 24 V
Protection contre les courts-
circuits (fusible de commande)
selon IEC60269-1
2 A gG
Courant thermique conv. Ith 2 A
Valeurs de abilité selon
ENISO13849-1 1)
en fonction du pouvoir de
coupure à 24VDC
avec DC-13 100mA/24V
≤0,1A
B10D
ES511 -
ES528H/ES538H 4,5 x 106
SK2121H/SK2131H/
SK3131H 4,5 x 106
1) Date d’édition, voir le certicat de conformité

14
Mode d’emploi
Interrupteur de sécurité NZ.VZ-…VS
Fig. 7: Dimensions NZ1VZ-…VSM/VSE avec entrée de câble
M=1,2NmM=1,2Nm
a
b
+4
23
52
36 25
40 +1
5,3
120
6
5,3
7,3
16
31
68
42
32
30
16
77
9,5
74
+1
145
M20x1,5
60 ±0,1
30
±0,1
0,3
0,3
M=1,2Nm
a Course d’approche:
Introduction de la languette sans
manœuvre de contact.
b Manœuvre terminée:
La languette doit être introduite
jusqu’à ce point an de garantir une
commutation sûre. Pour la mise
hors circuit, la languette doit être
retirée au moins jusqu’au point a
connecté 100
Fig. 8: Dimensions NZ1VZ-…VSH avec entrée de câble
a Course d’approche:
Introduction de la languette sans
manœuvre de contact.
b Manœuvre terminée:
La languette doit être introduite
jusqu’à ce point an de garantir une
commutation sûre. Pour la mise
hors circuit, la languette doit être
retirée au moins jusqu’au point a
b
a
0,3
+4
23
52
36 2531
40
+1
Ø5,3
68
6
Ø5,3
7,3
42
32
30
16
77
74
+1
9,5
145
10
19
30±0,1
60 ±0,1
Fig. 9: Dimensions NZ2VZ-5… avec connecteur SR6
Pg 11
max.
connecté
connecté

Mode d’emploi
Interrupteur de sécurité NZ.VZ-…VS
15
Sous réserve de modications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 2094066-09-04/23 (trad. mode d’emploi d’origine)
Actionneur Rayon porte
min. [mm]
LANGUETTE-Z-G… 1000
LANGUETTE ARTICULEE-Z-R 400
LANGUETTE ARTICULEE-Z-L 400
LANGUETTE ARTICULEE-Z-.-C2194 200
LANGUETTE ARTICULEE-Z-U 165
LANGUETTE ARTICULEE-Z-O 165
Fig. 10: Rayons de porte minimum
Languette articulée Z-L-C2194 / Z-R-C2194
Languette articulée Z-L / Z-R
Languette articulée Z-U / Z-O
23
10
31
70
10°
7
30
35
29,5
5,5
Ø5,5
8
16
14
28
20
40
50
20°
92
Ø5,5
8
16
14
28
20
40
50
20°
92
Z-L Z-R
40
50
4
23
29
70
Ø5,5
14
Z-L Z-R
Z-U Z-O

16
Manual de instrucciones
Interruptores de seguridad NZ.VZ-…VS
Validez
El presente manual de instrucciones es válido para
todos los interruptores de seguridad NZ.VZ-…VS
Junto con el documento Información de seguridad
y mantenimiento y, dado el caso, la cha de datos
adjunta, constituye la información completa del
aparato para el usuario.
Documentos complementarios
La documentación completa de este aparato está
compuesta por los siguientes documentos:
Título del
documento
(número de
documento)
Contenido
Información de
seguridad (2525460)
Información de seguridad básica
Manual de
instrucciones
(2094066)
(Este documento)
Internet
www
Declaración de confor-
midad Declaración de conformidad
Internet
www
Dado el caso,
documentación
adicional del manual
de instrucciones
Dado el caso, consulte la
documentación adicional
correspondiente del manual de
instrucciones o las chas de datos.
Internet
www
¡Importante!
Lea siempre todos los documentos para obte-
ner información completa sobre la instalación,
la puesta en marcha y el manejo seguros del
aparato. Los documentos se pueden descargar
en www.euchner.com. Al realizar la búsqueda,
indique el número de documento o el número de
pedido del producto.
Utilización correcta
Los interruptores de seguridad de la serieNZ.VZ-...
VS son dispositivos de enclavamiento con bloqueo
sin monitorización que sirven para proteger procesos
(tipo2). El actuador cuenta con un nivel de codica-
ción bajo. En combinación con un resguardo móvil y
el sistema de control de la máquina, este componente
de seguridad evita que la máquina ejecute funciones
peligrosas mientras el resguardo esté abierto. Si el
resguardo se abre durante el funcionamiento peli-
groso de la máquina, se emite una orden de parada.
Esto signica que:
flas órdenes de arranque que provoquen un funcio-
namiento peligroso de la máquina solo podrán ser
efectivas si el resguardo está cerrado;
fla apertura del resguardo provoca una orden de
parada, y
fel cierre de un resguardo no puede por sí mismo
provocar el inicio de una función peligrosa de
la máquina, sino que para ello debe producirse
una orden de arranque independiente. Para co-
nocer las excepciones a estas reglas, consulte
ENISO12100 o las normas C relevantes.
Los dispositivos de esta serie solo son adecuados
para la protección de procesos.
Antes de utilizar el dispositivo es preciso realizar
una evaluación de riesgos de la máquina, p. ej.,
conforme a las siguientes normas:
fENISO13849-1
fENISO12100
fIEC62061
La utilización correcta incluye el cumplimiento de los
requisitos pertinentes de montaje y funcionamiento,
especialmente conforme a las siguientes normas:
fENISO13849-1
fENISO14119
fEN60204-1
¡Importante!
fEl usuario es el único responsable de la inte-
gración correcta del aparato en un sistema
global seguro. Para ello, el sistema completo
debe validarse, p.ej., conforme a la norma
EN ISO 13849-2.
fSi para determinar el nivel de prestaciones (PL)
se utiliza el procedimiento simplicado según
ENISO13849-1:2015, apartado6.3, es posible
que el PL se reduzca si se conectan en serie
varios dispositivos.
fEn determinadas circunstancias es posible co-
nectar en serie contactos seguros hasta un nivel
de prestaciones PLd. Para más información al
respecto, consulte ISOTR24119.
fSi el producto va acompañado de una cha de
datos, tendrá prioridad la información contenida
en dicha hoja en caso de divergencias respecto
al manual de instrucciones.
Indicaciones de seguridad
ADVERTENCIA
Peligro de muerte por montaje o alteración (ma-
nipulación) inadecuados. Los componentes de
seguridad garantizan la protección del personal.
fLos componentes de seguridad no deben puen-
tearse, desconectarse, retirarse o inutilizarse de
cualquier otra manera. A este respecto, tenga
en cuenta sobre todo las medidas para reducir
las posibilidades de puenteo que recoge el
apartado7 de la norma ENISO14119:2013.
fEl proceso de activación debe iniciarse siempre
a través del actuador especialmente previsto
para ello.
fAsegúrese de que no se produce alteración
alguna mediante actuadores de repuesto. Para
ello, limite el acceso a los actuadores y, p.ej.,
a las llaves de desbloqueo.
fEl montaje, la conexión eléctrica y la puesta en
marcha solo deben ser realizados por personal
especializado autorizado y con conocimientos
especícos sobre el manejo de componentes
de seguridad.
ATENCIÓN
Peligro debido a la alta temperatura de la carcasa.
fProteja el interruptor para impedir que entre en
contacto con personas o material inamable.
Función
El interruptor de seguridad permite bloquear res-
guardos móviles para proteger procesos.
El interruptor cuenta con un disco de mando gira-
torio y un trinquete de bloqueo que se encargan de
bloquear/liberar el perno de bloqueo.
Al introducir o extraer el actuador y al activar o des-
activar el bloqueo, el perno de bloqueo se mueve.
Durante este proceso se accionan los contactos
de conmutación.
Cuando el perno de bloqueo está bloqueado
(bloqueo activo), el actuador no puede sacarse de
la cabeza del interruptor. Debido a su diseño, el
bloqueo solo puede activarse si el resguardo está
cerrado (protección contra el cierre involuntario).
El interruptor de seguridad está construido de forma
que pueden utilizarse exclusiones de errores para
errores internos según EN ISO 13849-2:2013,
tablaA4.
VersiónVSM
Bloqueo accionado mediante fuerza de resorte y
desbloqueado mediante energía (conexión).
fPara activar el bloqueo: cierre el resguardo, sin
tensión en el solenoide.
fPara desbloquear el bloqueo: genere tensión en
el solenoide.
El bloqueo accionado por fuerza de resorte fun-
ciona según el principio de bloqueo sin tensión. Al
interrumpirse la tensión en el solenoide, el bloqueo
permanece activo y el resguardo no puede abrirse
inmediatamente.
Si el resguardo se abre al interrumpirse la alimen-
tación de tensión y luego se cierra, el bloqueo
se activa. Esto puede provocar que las personas
queden atrapadas accidentalmente.
Fig. 1: Tipo de bloqueo VSM
VersiónVSH
Bloqueo accionado mediante fuerza de resorte y
desbloqueo manual
¡Importante!
fLos bloqueos según el principio de bloqueo con
tensión no están concebidos para la protección
de personas.
fEl uso como bloqueo para la protección de per-
sonas solo es posible en casos excepcionales
tras una evaluación exhaustiva de los riesgos
de accidente (véase ENISO14119:2013,
apartado 5.7.1).
fAl presionar el dispositivo de desbloqueo manual,
el resguardo puede abrirse de inmediato.
El dispositivo de bloqueo se mantiene en la posición
de bloqueo mediante fuerza de resorte y se des-
bloquea presionando el dispositivo de desbloqueo
manual. El bloqueo es independiente de la alimen-
tación de tensión.
VersiónVSE
Bloqueo accionado por energía (conexión) y desblo-
queado por fuerza de resorte.
fPara activar el bloqueo: genere tensión en el
solenoide.
fPara desbloquear el bloqueo: corte la tensión del
solenoide.
El bloqueo accionado por fuerza de solenoide fun-
ciona según el principio de bloqueo con tensión. Al
interrumpirse la tensión en el solenoide, el bloqueo
queda desbloqueado y el resguardo puede abrirse
inmediatamente.
Fig. 2: Tipo de bloqueo VSE
Estados de conmutación
Los estados de conmutación detallados de los
interruptores se muestran en la Fig. 4. También
se describen todos los elementos de conmutación
disponibles.
Resguardo abierto
VSM, VSH y VSE:
Los contactos de seguridad están abiertos.
Resguardo cerrado y no bloqueado
VSM, VSH y VSE:
Los contactos de seguridad están cerrados.
Resguardo cerrado y bloqueado
VSM, VSH y VSE:
Los contactos de seguridad están cerrados.

17
Manual de instrucciones
Interruptores de seguridad NZ.VZ-…VS
Selección del actuador
AVISO
Daños en el dispositivo si se utiliza un actuador
inadecuado. Asegúrese de elegir el actuador
adecuado.
Tenga también en cuenta el radio de puerta y
las posibilidades de jación (consulte la Fig. 10).
Desbloqueo manual
En ciertas situaciones es necesario desbloquear el
bloqueo de forma manual (p.ej., en caso de fallos
o emergencias). Tras el desbloqueo debe realizarse
una comprobación de funcionamiento.
Para más información, consulte la norma
ENISO14119:2013, apartado 5.7.5.1. El dis-
positivo puede incluir las siguientes funciones de
desbloqueo:
Desbloqueo manual con
reposicionamiento automático
Permite abrir un resguardo bloqueado sin medios
auxiliares desde fuera de la zona de peligro.
¡Importante!
fEl desbloqueo manual debe poder accionarse
manualmente y sin medios auxiliares desde el
exterior de la zona protegida.
fEl desbloqueo manual debe estar señalizado con
un rótulo que indique que solo debe accionarse
en caso de emergencia.
fDurante el desbloqueo manual, el actuador no
debe estar bajo tensión.
El accionamiento del desbloqueo manual no afecta
a los contactos de conmutación.
Montaje
AVISO
Daños en el dispositivo por montaje incorrecto y
condiciones ambientales inadecuadas.
fEl interruptor de seguridad y el actuador no
deben utilizarse como tope.
fConsulte los apartados 5.2 y 5.3 de la norma
ENISO14119:2013 para la jación del interrup-
tor de seguridad y el actuador.
fConsulte el apartado 7 de la norma
ENISO14119:2013 para reducir las posi-
bilidades de puenteo de los dispositivos de
enclavamiento.
fProteja la cabeza del interruptor contra daños
y contra la entrada de cuerpos extraños, como
virutas, arena, abrasivos, etc.
fEl grado de protección IP indicado solo es aplica-
ble si los tornillos de las carcasas, las entradas
de cable y los conectores están correctamente
apretados. Tenga en cuenta los pares de apriete.
Cambio de la dirección de
accionamiento
2
3
4
1
B
C
D
E (A)
Dirección de ataque de
fábrica
Cabezal actuador
Solenoide
Posición de fábrica
Fig. 3: Cambio de la dirección de accionamiento y
de la posición del solenoide de bloqueo
1. Introduzca el actuador en el cabezal actuador.
2. Aoje los tornillos del cabezal actuador.
3. Ajuste la dirección deseada.
4. Apriete los tornillos 1,2Nm.
5. Cierre la ranura de accionamiento no utilizada
con la tapa para ranuras suministrada.
VSM y VSE:
fEl actuador debe estar introducido antes de
modicar la posición del solenoide de bloqueo.
VSH:
fNo debe pulsarse el desbloqueo manual durante
el cambio de posición.
Conexión eléctrica
ADVERTENCIA
Pérdida de la función de seguridad debido a una
conexión errónea.
fPara las funciones de seguridad, utilice única-
mente contactos seguros .
fAl elegir el material de aislamiento o los hilos
conductores, tenga en cuenta las resistencias
térmica y mecánica necesarias.
fPele el aislamiento de los hilos individuales
6±1mm para garantizar un contacto seguro.
Uso del interruptor de seguridad como
bloqueo para la protección de procesos
Debe usarse como mínimo un contacto (para la
asignación de contactos, consulte la Fig. 4).
Para dispositivos con conector:
fCompruebe la estanqueidad del conector.
Para dispositivos con entrada de cable:
1. Abra la inserción de cable deseada con una
herramienta apropiada.
2. Monte un prensaestopas de cable con un
grado de protección adecuado.
3. Apriete las conexiones y bornes con 0,5Nm
(para la asignación de contactos, consulte la
Fig. 4).
4. Compruebe la estanqueidad de la entrada de
cable.
5. Cierre la tapa y atorníllela (par de apriete 1,2
Nm).
Comprobación de funcionamiento
ADVERTENCIA
Lesiones mortales por fallos durante la compro-
bación del funcionamiento.
fAntes de comprobar el funcionamiento, ase-
gúrese de que no haya personas en la zona
de peligro.
fTenga en cuenta la normativa vigente en materia
de prevención de accidentes.
Tras la instalación y tras cada error, compruebe el
buen funcionamiento del dispositivo.
Proceda de la siguiente manera:
Comprobación mecánica del funcionamiento
El actuador debe poder introducirse con facilidad en
el cabezal actuador. Para realizar la comprobación,
cierre varias veces el resguardo. También debe com-
probarse el funcionamiento de los dispositivos de
desbloqueo manuales (salvo el desbloqueo auxiliar).
Comprobación eléctrica del funcionamiento
1. Conecte la tensión de servicio.
2. Cierre todos los resguardos y active el blo-
queo.
¨ La máquina no debe ponerse en marcha auto-
máticamente.
¨ El resguardo no debe poder abrirse.
3. Ponga en marcha la máquina.
¨ El bloqueo no debe poder desbloquearse
mientras la máquina ejecute un funcionamiento
peligroso.
4. Detenga el funcionamiento de la máquina y
desbloquee el bloqueo.
¨ El resguardo debe permanecer bloqueado hasta
que ya no haya ningún peligro para el proceso.
¨ La máquina no debe poder ponerse en marcha
mientras el bloqueo esté desbloqueado.
Repita los pasos2-4 para cada resguardo.
Controles y mantenimiento
ADVERTENCIA
Peligro de lesiones graves por pérdida de la
función de seguridad.
fEn caso de daños o de desgaste, el interruptor debe
sustituirse entero junto con el actuador. No está
permitido el cambio de piezas sueltas o de módulos.
fA intervalos regulares y tras cada error, com-
pruebe el buen funcionamiento del dispositivo.
Para conocer los intervalos posibles, consulte
la norma ENISO14119:2013, apartado 8.2.
Para garantizar un funcionamiento correcto y durade-
ro es preciso realizar las siguientes comprobaciones:
ffuncionamiento correcto de la función de con-
mutación;
fjación segura de todos los componentes;
fdaños, suciedad, depósitos y desgaste;
festanqueidad de la entrada de cable;
fconexiones eléctricas o conectores sueltos.
Información: el año de fabricación gura en la es-
quina inferior derecha de la placa de características.
Responsabilidad y garantía
Se declinará toda responsabilidad y quedará anu-
lada la garantía si no se respetan las condiciones
de utilización correctas o si no se tienen en cuenta
las indicaciones de seguridad, así como si no se
realizan los eventuales trabajos de mantenimiento
de la forma especicada.
Información sobre
Para dispositivos con entrada de cable:
Para que la utilización cumpla con los requisitos
de , debe utilizarse un cable de cobre para un
rango de temperatura de 60-75°C.
Para dispositivos con conector:
Para que la utilización cumpla con los requisitos de
, debe emplearse una alimentación de tensión
de clase2 según UL1310. Los cables de conexión
de los interruptores de seguridad instalados en el
lugar de utilización deben mantener siempre una se-
paración de 50,8 mm respecto a los cables móviles
o jos y los componentes activos no aislados de
otras piezas de la instalación que funcionen con más
de 150 V de tensión, a menos que los cables móviles
cuenten con un aislante adecuado que tenga una
rigidez dieléctrica igual o superior en comparación
con las demás piezas relevantes de la instalación.
Declaración de conformidad UE
La declaración de conformidad forma parte del
manual de instrucciones.
La declaración de conformidadUE completa tam-
bién se puede consultar en www.euchner.com. Para
ello, al realizar la búsqueda, introduzca el número
de pedido de su dispositivo. El documento está
disponible en el apartado Descargas.
Asistencia
En caso de requerir asistencia técnica, póngase
en contacto con:
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen
Teléfono de asistencia:
[phone]
Correo electrónico:
[e-mail]
Página web:
www.euchner.com

18
Manual de instrucciones
Interruptores de seguridad NZ.VZ-…VS
Datos técnicos
Parámetro Valor
Material de la carcasa Fundición de metal ligero
Peso Aprox. 0,75 kg
Grado de protección IP65
Vida de servicio mecánica 2x106maniobras
Temperatura ambiental -25…+80 °C
Grado de contaminación
(externa, según EN60947-1) 3 (industria)
Posición de montaje Cualquiera
Velocidad de ataque máx. 20 m/min
Velocidad de ataque mín. 0,02m/min (NZ.VZ-511…)
Fuerza de extracción (no
bloqueada)
40 N
Fuerza de retención 35 N
Fuerza de actuación a 20°C
(no bloqueado)
45 N
Frecuencia de accionamiento 7000/h
Principio de activación de los
elementos interruptores
511
528, 538, 2121, 2131, 3131
Contacto de conmutación de
acción rápida
Contacto de conmutación de
acción lenta
Material de contacto Aleación de plata dorada
Tipo de conexión
NZ1VZ…
NZ2VZ…
Entrada de cable M20×1,5
Conector
Sección de conexión (exible/
rígido)
NZ1VZ…
Z1VZ…L (con indicador)
0,34…1,5 mm²
Máx. 0,75mm²
Sección de conexión del conector hembra
SR6 (NZ2VZ-5…)
SR11 (NZ2VZ-2…/NZ2VZ-3…)
0,5…1,5 mm²
0,5 mm2
Indicador LED (solo con elemento interruptor 511, 528, 538)
L060
L110
L220
CA/CC 12…60V
CA 110V (±15%)
CA 230V (±15%)
Tensión de aislamiento de referencia
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Ui= 250V
Ui= 50V
Resistencia a la sobretensión
NZ1VZ…/NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
Uimp = 2,5 kV
Uimp = 1,5 kV
Corriente de cortocircuito
condicionada
100 A
Voltaje de conmutación mín.
a 10mA 12 V
Categoría de uso según EN60947-5-1
NZ.VZ-511… CA-15 6 A 230 V/
CC-13 6 A 24 V
NZ1VZ…/NZ2VZ-5… CA-15 4 A 230 V/
CC-13 4 A 24 V
NZ2VZ-2…/NZ2VZ-3… CA-15 4 A 50 V/
CC-13 4 A 24 V
Corriente de activación mín.
a 24 V
NZ.VZ-511…
NZ.VZ-…
10 mA
1 mA
Protección contra
cortocircuitos (fusible del
circuito de control) según IEC
60269-1
4 AgG
Corriente térmica
convencionalIth
4 A
Tensión de servicio/potencia del solenoide
VSE03/VSM03 CC 19V/CA 24V (+10%/-15%)
8W
VSE04/VSM04 CC 24V (+10%/-15%)
8W
VSE05/VSM05 CC 41V/CA 48V (+10%/-15%)
8W
VSE06/VSM06 CC 48V (+10%/-15%)
8W
VSE07/VSM07 CC 97V/CA 110V(+10%/-15%)
8W
VSE09/VSM09 CC 196V/CA 230V (+10%/-15%)
10W
Tiempo de conexión (TC) 100%
Conector para solenoide de bloqueo
CC N.º de pedido 028345
CA N.º de pedido 028338
Fuerza de bloqueo Fmáx FZh
ACTUADOR-Z-G…, ACTUADOR
RADIAL-Z-… 2000 N 1500 N
Fig. 5: Interruptor de seguridad de la serie NZ.VZ-…VS Fig. 6: Conector para solenoide de bloqueo
U
M
U AC
N
U DC
N
Antes de activar la tensión del
solenoide de bloqueo, el ac-
tuador debe estar totalmente
introducido en el interruptor
de seguridad.
Fig. 4: Elementos interruptores con funciones de conmutación y asignación de contactos
511
528
538
3131
2131
2121
Vista del lado de la
conexión del interruptor
de seguridad
1
6
54
3
2
911
10
54
63
72
81
Asignación de
contactos conector
SR6
Asignación de con-
tactos del conector
SR11
Números de ordenación de los
contactos de conmutación
Figura 5a
Figura5b
Vista del lado de la
conexión del interruptor
de seguridad
Resguardo cerrado
y bloqueado
Resguardo cerrado
y no bloqueado
Resguardo abierto
Limitaciones a una temperatura ambiental superior a
+70…+80°C
Categoría de uso
NZ2VZ-5…
NZ2VZ-2…/NZ2VZ-3…
CA-15 2 A 230 V/
CC-13 2 A 24 V
CA-15 2 A 50 V/
CC-13 2 A 24 V
Protección contra
cortocircuitos (fusible del
circuito de control) según IEC
60269-1
2 AgG
Corriente térmica
convencionalIth
2 A
Valores de abilidad
ENISO13849-11)
en función de la corriente
de activación con 24VCC
a CC-13 100mA/24V
≤0,1A
B10D
ES511 -
ES528H/ES538H 4,5 x 106
SK2121H/SK2131H/
SK3131H 4,5 x 106
1) Para conocer la fecha de edición, véase la declaración de
conformidad UE.

19
Manual de instrucciones
Interruptores de seguridad NZ.VZ-…VS
Fig. 7: Plano de dimensiones NZ1VZ-…VSM/VSE con entrada de cable
M=1,2NmM=1,2Nm
a
b
+4
23
52
36 25
40 +1
5,3
120
6
5,3
7,3
16
31
68
42
32
30
16
77
9,5
74
+1
145
M20x1,5
60 ±0,1
30
±0,1
0,3
0,3
M=1,2Nm
a Recorrido en vacío:
El actuador está en la ranura guía,
pero la función no se acciona.
b Proceso de activación -
nalizado:
El actuador debe insertarse hasta
este punto para garantizar una
conmutación segura. Para la
desactivación, el actuador debe re-
traerse al menos hasta el puntoa.
Introducido 100
Fig. 8: Plano de dimensiones NZ1VZ-…VSH con entrada de cable
a Recorrido en vacío:
El actuador está en la ranura guía,
pero la función no se acciona.
b Proceso de activación -
nalizado:
El actuador debe insertarse hasta
este punto para garantizar una
conmutación segura. Para la
desactivación, el actuador debe re-
traerse al menos hasta el puntoa.
b
a
0,3
+4
23
52
36 2531
40
+1
Ø5,3
68
6
Ø5,3
7,3
42
32
30
16
77
74
+1
9,5
145
10
19
30±0,1
60 ±0,1
Fig. 9: Plano de dimensiones NZ2VZ-5… con conectorSR6
Pg 11
max.
Introducido
Introducido

Manual de instrucciones
Interruptores de seguridad NZ.VZ-…VS
20
Sujeto a modicaciones técnicas sin previo aviso. Todo error tipográco, omisión o modicación nos exime de cualquier responsabilidad. © EUCHNER GmbH + Co. KG 2094066-09-04/23 (traducción del manual de instrucciones original)
Actuador Radio de puerta
mín. [mm]
ACTUADOR Z-G… 1000
ACTUADOR RADIAL Z-R 400
ACTUADOR RADIAL Z-L 400
ACTUADOR RADIAL Z-.-C2194 200
ACTUADOR RADIAL Z-U 165
ACTUADOR RADIAL Z-O 165
Fig. 10: Radios de puerta mínimos
Actuador radial Z-L-C2194/Z-R-C2194
Actuador radial Z-L/Z-R
Actuador radial Z-U/Z-O
23
10
31
70
10°
7
30
35
29,5
5,5
Ø5,5
8
16
14
28
20
40
50
20°
92
Ø5,5
8
16
14
28
20
40
50
20°
92
Z-L Z-R
40
50
4
23
29
70
Ø5,5
14
Z-L Z-R
Z-U Z-O
