EuroLite SUPERSTAR User manual

1
BEDIENUNGSANLEITUNG
SUPERSTAR
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung
sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Betriebsanleitung genau beachten.
EINFÜHRUNG
Wir freuen uns, daß Sie sich für einen EUROLITE SUPERSTAR entschieden haben. Sie haben hiermit ein
leistungsstarkes und vielseitiges Gerät erworben. Der SUPERSTAR verfügt über ein eingebautes Mikro und
ein Drehpoti an der Geräterückseite, um die Musikempfindlichkeit einzustellen.
Nehmen Sie den SUPERSTAR aus der Verpackung.
Prüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
Beachten Sie bitte, daß Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Dieses Gerät wurde ausschließlich zur Verwendung in geschlossenen Räumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.

2
Das Gerät kann an jedem beliebigen Ort installiert werden. Achten Sie jedoch darauf, daß das Gerät nicht zu
großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, daß keine Kabel frei
herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funkionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Beachten Sie bitte, daß eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

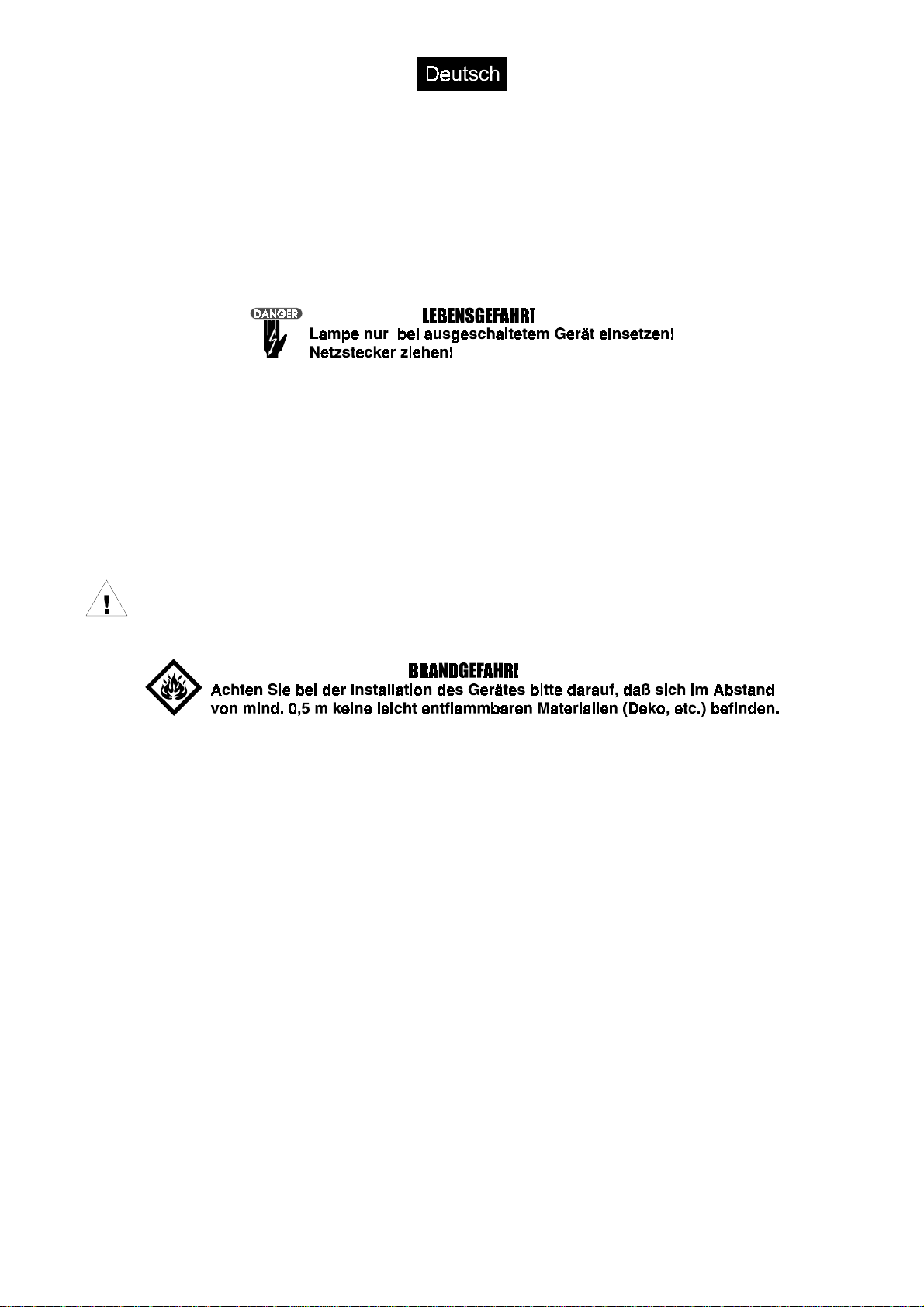

EINSETZEN DER LAMPEN
Zum Einsetzen der Lampen (2 x 220 V/300 W G-6,35 und R-7-s 500 W Stabbrenner) öffnen Sie die
Serviceklappe. Setzen Sie nun die Lampen ein. Vermeiden Sie es, die Glaskörper mit bloßen Händen zu
berühren. Beachten Sie auch unbedingt die Hinweise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung
entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die
Garantie.
Schließen Sie nun das Gerät wieder, und vergewissern Sie sich, daß die Lüftungsschlitze nicht durch
Fremdkörper blockiert sind.
Schalten Sie das Gerät niemals ein, ohne vorher den Gehäusedeckel geschlossen zu
haben.
INSTALLATION
Beachten Sie bitte bei der Installation, daß die Lüftungsschlitze nicht durch andere Geräte oder Dekostoffe
verdeckt werden. Mindestabstand 0,5m.
Achten Sie darauf, daß der Lüfter frei läuft.
Verbinden Sie das Gerät über das Verbindungskabel mit dem mitgelieferten Controller. Sollte die Länge der
Steuerleitung nicht ausreichen, kann sie problemlos verlängert werden.
Über den 5 poligen Stecker (to next unit) am Gerät können Sie mehrere Superstars miteinander
synchronisieren.
Befestigen Sie den Projektor mit dem Bügel an Ihrem Traversensystem. Verwenden Sie aus
Sicherheitsgründen ein Sicherheitsfangseil.
Der Aufbau entspricht der Schutzklasse I. Gemäß den Vorschriften muß daher der Schutzleiter (gelb/grüner
Draht) angeschlossen werden. Der elektrische Anschluß darf nur von einer Fachkraft durchgeführt werden.
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der SUPERSTAR den
Betrieb auf.
Dank des eingebauten Mikrofones werden die Strahlen soundgesteuert durch den Raum geworfen. Die
Empfindlichkeit kann mit Hilfe des Potentiometers an der Geräterückseite beeinflußt werden.
Für den Betrieb ohne Controller können Sie über den Wahlschalter an der Geräterückseite den gewünschten
Effekt einstellen.

3
Soll der Superstar über den Controller betrieben werden, stellen Sie den Wahlschalter an der
Geräterückseite auf „OFF“.
Die Funktionen des Controllers sind:
"OFF" Alle Lampen aus
"DERBY" 2x220 V/300 W Lampen an
"UNICO" 1x220 V/300 W Lampe an
"LITTLE STAR" 1xR7s Stabbrenner 500 W an
REINIGUNG UND WARTUNG
Linsen, Spiegelelemente und Lüftungsschlitze sollten regelmäßig von Verunreinigungen wie Staub usw.
gereinigt werden. Wenn die Lüftungswege verstopfen, ist eine optimale Kühlung des Gerätes nicht mehr
gewährleistet.
Beim Ausfall der Lampe kann die Feinsicherung des SUPERSTAR durchbrennen. Diese darf dann nur durch
eine Sicherung gleichen Typs ersetzt werden.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie nur Originalersatzteile, und geben Sie bitte immer
die Nummer auf den Teilen an.
Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen und das Gerät allpolig von der
Netzspannung trennen.
Halogenlampen erreichen Temperaturen von bis zu 200°C.

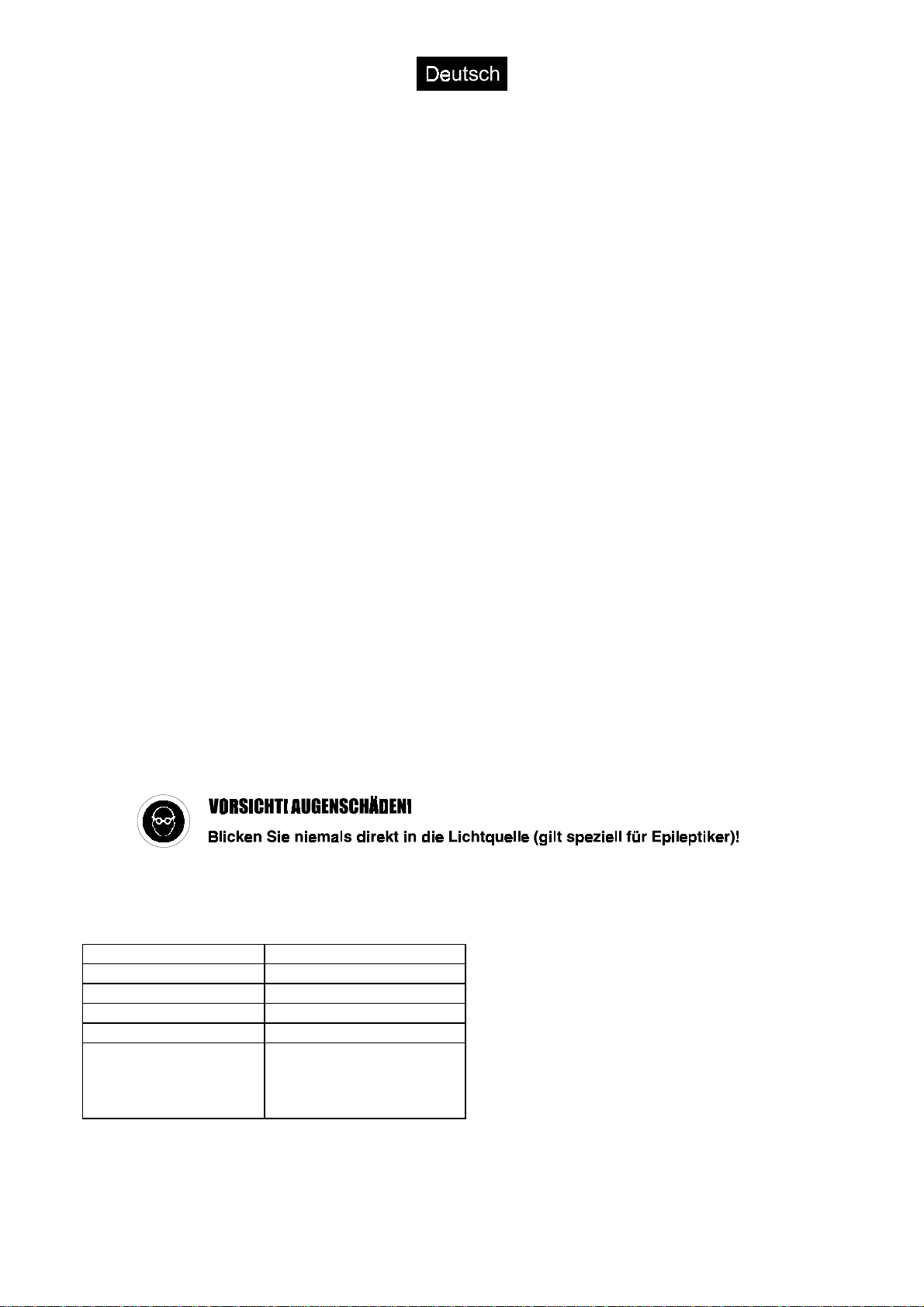

ACHTUNG!
Niemals das Gehäuse während des Betriebes mit bloßen Händen berühren!
Vermeiden Sie es, das Gerät zu "flashen". Das würde die Lebensdauer der Lampe erheblich reduzieren, da
der Lüfter den entstehenden Wärmesteau nicht abbauen kann.
Licht-Effekte sollten im allgemeinen nicht über Dimmerpacks geschaltet werden.
Im allgemeinen sind Lichteffekte nicht für den Dauerbetrieb konzipiert. Denken Sie daran, daß konsequente
Betriebspausen die Lebensdauer des Gerätes erhöhen.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN SUPERSTAR:
Betriebsspannung: 230 V/50 Hz
Gesamtanschlußwert: 650 W
Musiksteuerung: über eingebautes Mikrofon
Abmessungen (LxBxH): 380 x 450 x 280 mm
Gewicht: 14 kg
Passende Lampen: 2 x 220 V/300 W G-6,35
Best.-Nr. 90601710
R-7-s 500 W Stabbrenner
Best.-Nr. 91100400
Bitte beachten Sie: Technische Änderungen bleiben ohne vorherige Ankündigung vorbehalten.
5/97 © Alle Angaben ohne Gewähr!

4

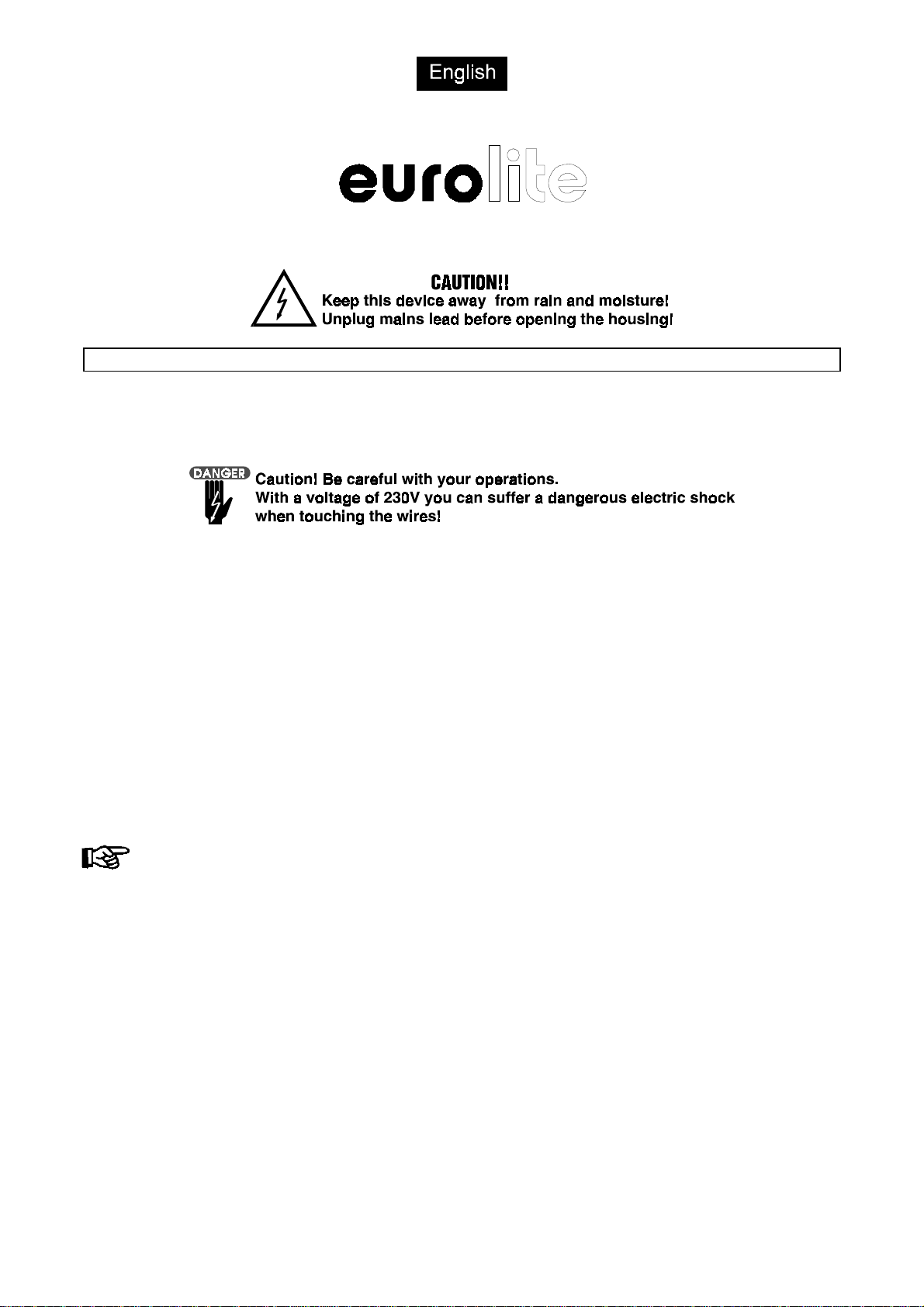

OPERATING INSTRUCTIONS
SUPERSTAR
For your own safety, please read this user manual carefully before you initial start-up.
Every person involved with the installation, operation and maintenance of this device have to:
- be qualilfied
- follow the instructions of this manual
INTRODUCTION
Thank you for having chosen a EUROLITE SUPERSTAR. You will see you have acquired a powerful and
versatile device. The SUPERSTAR features a built-in micro and a rotary potentiometer at the rear panel to
adjust the sound sensitivity.
Unpack your SUPERSTAR.
Before you initial start-up, please make sure that there is no damage caused by transportation. Should there
be any, consult your dealer and do not use the device.
SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
During the initial start-up some smoke or smell may arise. This is a normal process and does not necessarily
mean that the device is defective.
Please consider that damages caused by manual modifications to the device are not subject to warranty.
OPERATING DETERMINATIONS
This device was designed for indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.

5
You can install the device at any desired place. Please make sure that the device is not exposed to extreme
heat, moisture or dust. There should not be any cables lying around. You endanger your own and the safety
of others!
Operate the device only after having familiarized with its functions. Do not allow an operation by persons who
do not know the device well enough. Most damages are the result of an unprofessional operation!
Please consider that for safety reasons unauthorized modifications to the device are forbidden!
INSTALLATION OF THE LAMPS
To install the lamps (2 x 220 V/300 W G-6,35 and R-7-s 500 W pole burner) open the service lid. During the
installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's notes!
Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device
was not designed for. Damages caused by non-observance are not subject to warranty.
Close the lid and make sure that the venting slots are not blocked.
Do not operate this device with opened service lid!
INSTALLATION
When choosing the device's installation place, please make sure that the venting slots are not covered by
other devices or decoration material.
Make sure that the cooling fan runs freely.
Connect the Superstar to the controler with the enclosed cable. If the cable is not long enough, it can be
lengthened without any problem.
In order to synchronize several Superstars, use the five pin plug (labeled "to next unit").
Mount the projector with the mounting bracket to your trussing system. For safety reasons use an additional
safety rope.
This device falls under protection class I. Therefore it is essential that the yellow/green conductor gets
connected to earth.The electric connection must be carried out by a qualified employee.
OPERATION
After you connected the effect to the mains, the SUPERSTAR starts running. As the SUPERSTAR features a
built-in microphone providing automatic sound control. You can adjust the sensitivity with the trim control on
the rear panel.
If you wish to run the SUPERSTAR without controller, you can select the desired effect via the effect selector
on the rear panel.
In order to use the Superstar with the controler, turn the switch on the rear panel to „OFF".

6
The functions of the controler are as follows:
OFF: All lamps are off.
Derby: 2 x 220 V/300 W are on
Unico: 1 x 220 V/300 W is on
Little Star: 1 x R-7- 500 W pole burner is on
CLEANING AND MAINTENANCE
In order to obtain the best ventilation possible, keep the venting slots clean from dust and dirt. We also
recommend frequent cleaning of the lenses and mirrors.
If the lamp burns out the fine-wire fuse of the SUPERSTAR might fuse, too. Replace the fuse by a fuse of
same type and rating.
Should you need any spare parts, please use genuine parts only and give your dealer the serial numbers of
the parts in question when ordering.
Before replacing the lamp, unplug mains lead and let the lamp cool down.
When operating halogen lamps, the lamp will reach temperatures of up to 200°C.
CAUTION :
Do not touch the device's housing bare-handed during its operation!
Do not flash the SUPERSTAR. Flashing the lighting effect will reduce the lamp’s life because the resulting
heat cannot be reduced by the ventilating fan.
In general, lighting effects are not designed for permanent operation. Consistent operation breaks will ensure
that the device will serve you for a long time without defects.
In general, lighting effects should not be connected to dimmer packs.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS SUPERSTAR:
Power supply: 230 V/50 Hz
Power consumption: 650 W
Sound-control: via built-in microphone
Dimensions (LxWxH): 380 x 450 x 280 mm
Weight: 14 kg
Fitting lamps: 2 x 220 V/300 W G-6,35
No. 90601710
R-7-s 500 W pole burner
No. 91100400
Please note: All specifications are subject to change withour prior notice.
5/97 © Errors and omissions excepted.

7

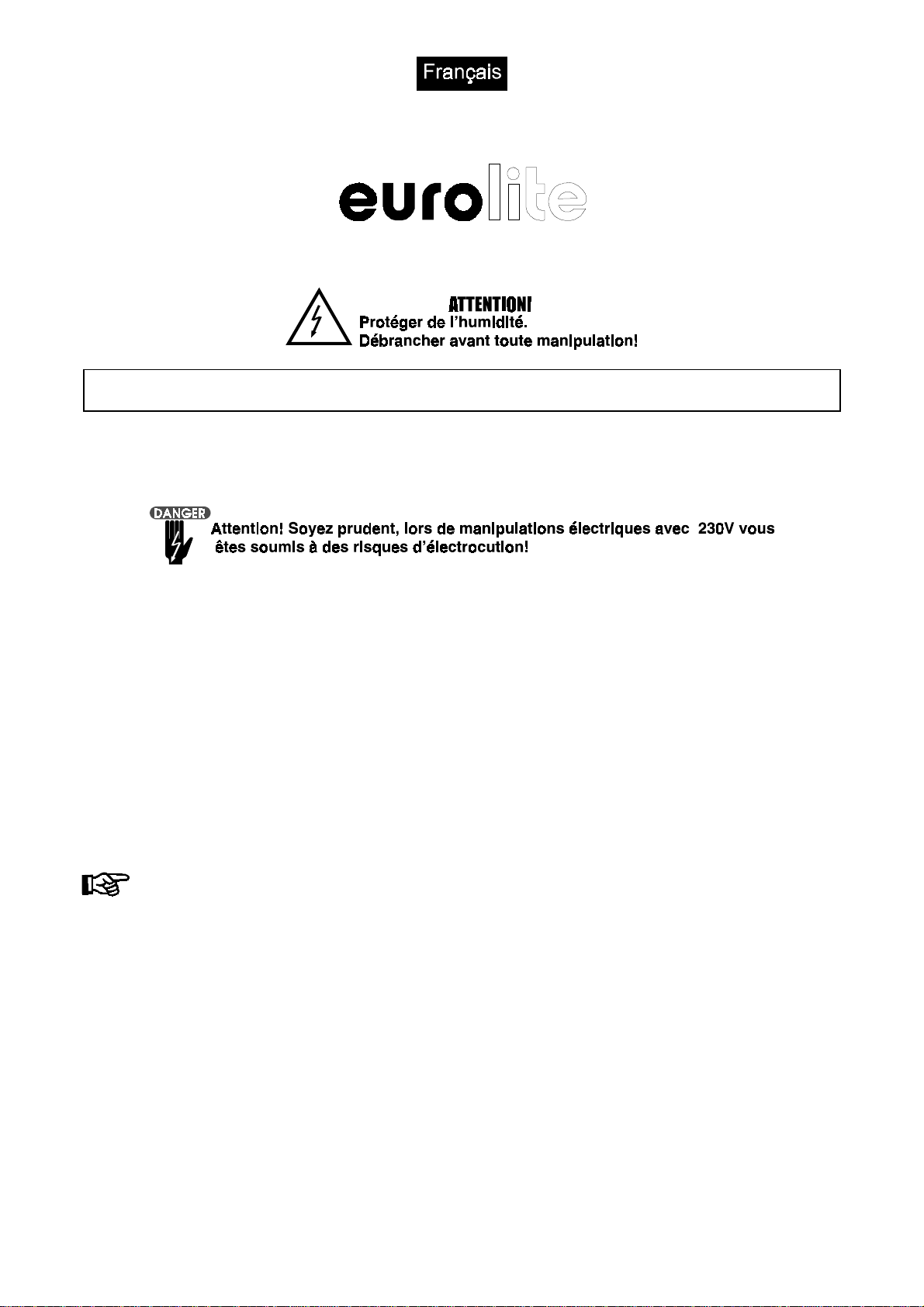

MODE D'EMPLOI
SUPERSTAR
Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en
service.
Toute personne ayant à faire avec le montage. la mise en marche. le maniement et l’entretien de cet appareil
doit
- être suffisamment qualifiée
- suivre strictement les instructions de service suivantes.
INTRODUCTION
Nous vous remercions d'avoir choisi un EUROLITE SUPERSTAR. Vous êtes en possession d'un effet
lumineux puissant. Le SUPERSTAR dispose d'un micro integré et d'un potentiomêtre pour le réglage de la
sensibilité du son.
Sortez le SUPERSTAR de son emballage.
Avant tout, assurez vous que l'appareil n'a pas subi de dommages lors de son transport. Si tel était le cas,
contactez immédiatement votre revendeur.
INSTRUCTIONS DE SÉCURITÉ
Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans
danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.
Attention:
Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est
pas couvert par la garantie.
L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il
se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température
ambiante avant de le mettre en service.
Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à
un défaut de l'appareil.
Toute modification effectuée sur cet appareil annule la garantie.
EMPLOI SELON LES PRESCRIPTIONS
Cet appareil a été conçu pour un usage dans des locaux clos.
Eviter les secousses et l'emploi de force lors de l'utilisation de l'appareil.

8
Vous pouvez installer l'appareil partout selon les prescriptions. Vérifiez la stabilité de l'installation et évitez
des câbles traînant par terre.
N'utilisez l'appareil qu'après avoir pris conaissance de ses fonctions et possibilités. Ne laissez pas des
personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à
une utilisation inappropriée par des personnes incompétentes.
Ne pas procéder à des transformations ou modifications arbitraires.
INSTALLATION DES AMPOULES
Pour introduire les ampoules (2 x 220 V/300 W G-6,35 et brûleur halogène R-7-s 500 W), soulevez le
couvercle. Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du
fabricant.
Ne pas utiliser des ampoules d’une puissance supérieure, la température dègagée par celles-ci étant trop
haute pour cet appareil. En cas de non respect de cette consigne, la garantie n’est plus valable.
Refermez le couvercle en vous assurant que l'orifice d'aération n'est pas bloqué.
Ne jamais mettre l'appareil sous tension sans avoir refermé le couvercle.
INSTALLATION
Ne jamais recouvrir le ventilateur ou l'orifice d'aération.
Assurez-vous que le ventilateur marche librement.
Connecter l’appareil avec le contrôleur avec le câble inclus. Si le câble n’est pas assez long, vous pouvez
l’allonger sans problèmes.
Vous pouvez synchroniser plusieurs SUPERSTAR avec la douille „to next unit“.
Fixez le projecteur avec son étrier d'attache à votre système de traverse. Pour votre propre sécurité utilisez
une corde de sécurité.
La construction de l'appareil est conforme aux normes de sécurité de catégorie I. Il faut donc relier celui-ci à
la terre (câble jaune/vert). Les connexions électrique sont à faire effectuer par un installateur agrée.
MANIEMENT
Le SUPERSTAR commençera à fonctionner dès que vous le brancherez au secteur. Le mouvement de
rayons est contrôlé par le microphone integré. La sensibilité est réglable grâce au potentiomêtre au dos de
l'appareil.
Pour l’operation sans contrôleur, vous pouvez choisir l’effet désiré avec le selecteur d’effets au dos de
l’appareil.
Pour l’operation via le contrôleur, il est nécéssaire de mettre le selecteur d’effets à la position „OFF’“.

9
Les fonctions du contrôleur sont:
OFF: Toutes les ampoules sans fonction
Derby: 2 x 220 V/300 W allumées
Unico: 1 x 220 V/300 W allumé
Little Star: 1 x R-7-s 500 W brûleur halogène allumé
NETTOYAGE ET MAINTENANCE
Afin d'obtenir un refroidissement optimal, il est nécéssaire de procéder à l'entretien régulier au nettoyage de
l'orifice d'aération. La lentille et le mirroir doivent également être nettoyés régulièrement.
Une ampoule défectueuse peut entraîner un fusible "grillé". Toujours remplacer un fusible par un autre de
modèle identique.
Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine et indiquer le numéro des
pièces désirées.
Avant le remplacement de l'ampoule, toujours laisser refroidir celle-ci et débrancher l'appareil.
Un brûleur halogène a une température moyenne de 200°C
ATTENTION
Ne jamais toucher le boîtier pendant que l'appareil est en service.
Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit
considérablement la durée de vie des ampoules. De plus, le ventilateur n'est plus en mesure d'évacuer la
chaleur produite.
Ne jamais connecter l'appareil à un "dimmer pack".
En général, les appareils ne sont pas conçus pour un usage continu. Accordez leur une pause de temps à
autre, cela prolongera leur durée de vie.
Pour tout renseignement complémentaire, n'hésitez pas à nous contacter téléphoniquement. Notre
spécialiste se tient à votre entière disposition pour répondre à toutes les questions que vous pourriez vous
poser.
CARACTÉRISTIQUES TECHNIQUES SUPERSTAR:
Alimentation: 230 V/50 Hz
Puissance de rendement: 650 W
Contrôle par le son: grâce au microphone intégré
Dimensions (LxlxH): 380 x 450 x 280 mm
Poids: 14 kg
Ampoules: 2 x 220 V/300 W G-6,35
N° d'art. 90601710
R-7-s 500 W brûleur halogène
N° d'art. 91100400
Attention! Les caractéristiques techniques sont susceptibles d’être modifiées sans préavis.
5/97 © Caractéristiques techniques sous réserves d’erreurs au de fautes de frappes.

ZUBEHÖR:
Artikelbezeichnung Artikelnummer
Lampe 2 x 220 V/300 W G-
6,35
90601700
R-7-s 500 W Stabbrenner 91100400
Lite 50 Theaterhaken 58000650
Fangseil schwer 58010200
Eurolite Quadgobo 51808298
Eurolite Color Moon II 51808919
Profog K-50 Nebelmaschine 51702142
Spiegelkugel 5010030A
ACCESSORY:
Article designation Article no.
Lamp 2 x 220 V/300 W G-
6,35
90601700
R-7-s 500 W pole burner 91100400
Lite 50 Theatre hook 58000650
Eurolite Quadgobo 51808298
Eurolite Color Moon II 51808919
Profog K-50 Smoke machine 51702142
Mirror ball 5010030A
ACCESSOIRES:
Description d’article No. d’article
Ampoule 2 x 220 V/300 W G-6,35 90601700
R-7-s 500 W brûleur halogène 91100400
Lite 50 crochet théâtre 58000650
Câble de sécurité 58010200
Eurolite Quadgobo 51808298
Eurolite Color Moon II 51808919
Profog K-50 Machine à fumée 51702142
Boule à facettes 5010030A
