EuroLite PAR-16 Spot User manual

©Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PAR-16 Spot

00036889.DOC, Version 2.0
2/31
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis
Table of contents
Sommaire
Contenido
EINFÜHRUNG................................................................................................................................................... 4
SICHERHEITSHINWEISE................................................................................................................................. 4
BESTIMMUNGSGEMÄßE VERWENDUNG..................................................................................................... 5
GERÄTEÜBERSICHT....................................................................................................................................... 6
INSTALLATION ................................................................................................................................................ 7
Lampeninstallation/Lampenwechsel.............................................................................................................. 7
Überkopfmontage........................................................................................................................................... 7
Anschluss ans Netz........................................................................................................................................ 9
REINIGUNG UND WARTUNG.......................................................................................................................... 9
TECHNISCHE DATEN.................................................................................................................................... 10
INTRODUCTION ............................................................................................................................................. 11
SAFETY INSTRUCTIONS .............................................................................................................................. 11
OPERATING DETERMINATIONS.................................................................................................................. 12
OVERVIEW ..................................................................................................................................................... 13
INSTALLATION .............................................................................................................................................. 14
Installing/Replacing the lamp ....................................................................................................................... 14
Overhead rigging.......................................................................................................................................... 14
Connection with the mains........................................................................................................................... 16
CLEANING AND MAINTENANCE ................................................................................................................. 16
TECHNICAL SPECIFICATIONS..................................................................................................................... 17
INTRODUCTION ............................................................................................................................................. 18
INSTRUCTIONS DE SÉCURITÉ .................................................................................................................... 18
EMPLOI SELON LES PRESCRIPTIONS....................................................................................................... 19
APERÇUE DES PARTIES .............................................................................................................................. 20
INSTALLATION .............................................................................................................................................. 20
Installer/Remplacer la lampe ....................................................................................................................... 20
Montage par dessus de la tête..................................................................................................................... 21
Alimentation ................................................................................................................................................. 23
NETTOYAGE ET MAINTENANCE................................................................................................................. 23
CARACTÉRISTIQUES TECHNIQUES........................................................................................................... 24

00036889.DOC, Version 2.0
3/31
INTRODUCCIÓN............................................................................................................................................. 25
INSTRUCCIONES DE SEGURIDAD .............................................................................................................. 25
INSTRUCCIONES DE MANEJO .................................................................................................................... 26
DESCRIPCIÓN DE LAS PARTES.................................................................................................................. 27
INSTALACIÓN ................................................................................................................................................ 27
Instalar/Reemplazar la lámpara ................................................................................................................... 27
Montaje por encima de la cabeza ................................................................................................................ 28
Alimentación................................................................................................................................................. 30
LIMPIEZA Y MANTENIMIENTO ..................................................................................................................... 30
ESPECIFICACIONES TÉCNICAS.................................................................................................................. 31
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers:
Ce mode d'emploi est concu pour les n° d'art. / Este manual del usuario es válido para las referencias
50850100, 50850200, 50850300
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:
Vd. puede encontrar la versión más reciente de este manual en el Internet bajo:
www.eurolite.de

00036889.DOC, Version 1.0
4/31
BEDIENUNGSANLEITUNG
PAR-16 Spot für MR-16 Lampe
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE PAR-16 Spot für MR-16 Lampe entschieden haben.
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf
haben werden.
Nehmen Sie den PAR-16 Spot aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Netzteil immer als letztes einstecken.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.

00036889.DOC, Version 1.0
5/31
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau des Gerätes entspricht der Schutzklasse III. Das Gerät darf niemals ohne Transformator
betrieben werden.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um ein Strahlergehäuse, das ausschließlich für den professionellen
Einsatz auf Bühnen, in Diskotheken, Theatern etc. vorgesehen ist. Dieses Produkt ist nur für den Anschluss
bis maximal 12 V/50-60 Hz zugelassen und wurde ausschließlich zur Verwendung in Innenräumen
konzipiert.
Dieser Spot ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken, Theatern etc.
vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Spots erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Spots.
Achten Sie bei der Wahl des Installationsortes darauf, dass der Spot nicht zu großer Hitze, Feuchtigkeit und
Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene
und die Sicherheit Dritter!
Der Spot darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
der Spot nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie den Spot von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieser Spot darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie den Spot nicht bei Gewitter. Überspannung könnte den Spot zerstören. Der Spot bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
---m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 0,5 Meter nicht unterschreiten!
Der Spot darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Spot ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!

00036889.DOC, Version 1.0
6/31
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der
Bereich unterhalb des Montageortes abgesperrt ist.
Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern.
Die maximale Umgebungstemperatur Ta= 45° C darf niemals überschritten werden.
Nehmen Sie den Spot erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie den Spot nicht von Personen bedienen, die sich nicht mit dem Spot auskennen. Wenn Spots
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie den Spot niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie
ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Spot aus Sicherheitsgründen verboten sind.
Wird der Spot anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.

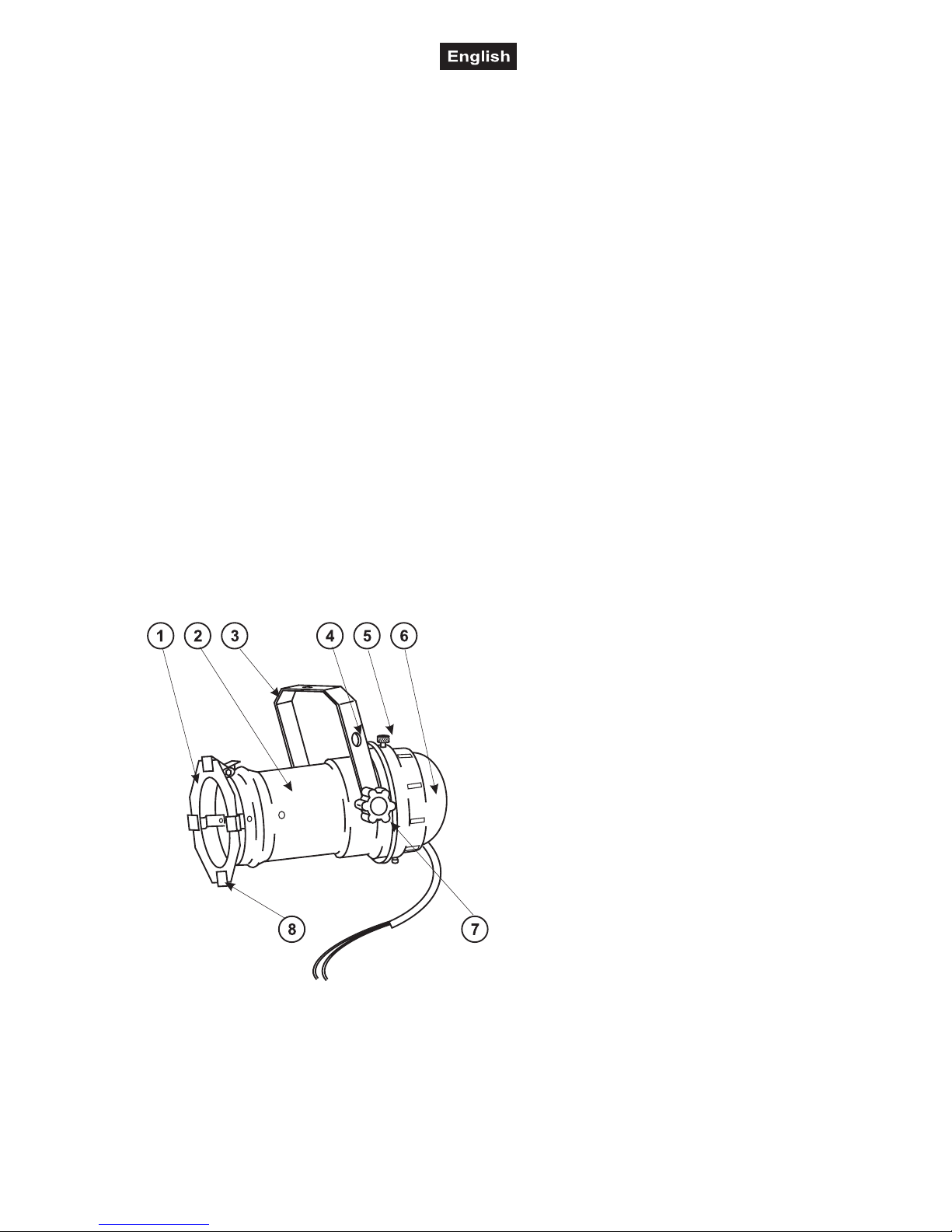

GERÄTEÜBERSICHT
(1) Farbfilterrahmen
(2) Tubus
(3) Hängebügel
(4) Loch für Sicherheitsfangseil
(5) Verschlussknopf
(6) Gehäusedeckel
(7) Feststellschraube
(8) Halteklammern

00036889.DOC, Version 2.0
7/31
INSTALLATION
Lampeninstallation/Lampenwechsel
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen!
Netzstecker ziehen!
Die Lampe muss gewechselt werden, wenn diese beschädigt ist
oder sich durch Wärme verformt hat!
ACHTUNG!
Vor dem Wechseln der Lampe diese unbedingt erst abkühlen lassen (ca. 5 Minuten) und das Gerät
allpolig von der Netzspannung trennen (Netzstecker ziehen).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin-
weise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent-
wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga-
rantie.
Zur Installation benötigen Sie einen Spiegelreflektor MR-16 12V GX-5,3 Lampe bis max. 50 W.
Vorgehensweise:
Schritt 1: Öffnen Sie den Gehäusedeckel, indem Sie den Verschlussknopf herausziehen und den Deckel
aufklappen.
Schritt 2: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Sockel.
Schritt 3: Stecken Sie die neue Spiegelreflektor MR-16 12 V/50 W GX-5,3 Lampe in den Lampensockel.
Schritt 4: Schließen Sie das Gerät wieder.
Bitte beachten Sie, dass für den Betrieb ein für 12 V Halogenlampen geeigneter Sicherheitstrafo notwendig
ist.
Schalten Sie das Gerät niemals ein, ohne vorher den Gehäusedeckel geschlossen zu haben!
Überkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

00036889.DOC, Version 2.0
8/31
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations-
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen,
sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu
Verletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Hängend installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen!
Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät
NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
Befestigen Sie das Gerät über einen geeigneten Haken an Ihrem Traversensystem.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeignetem Sicherungsseil.
Es dürfen nur Sicherungsseile gemäß DIN 56927, Schnellverbindungsglieder gemäß DIN 56926, Schäkel
gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder,
Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1,
BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss
sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvorkehrungen verursacht werden!

00036889.DOC, Version 2.0
9/31
Hängen Sie das Sicherungsseil in der dafür vorgesehenen Fangsicherung ein und führen Sie es über die
Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein
und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Anschluss ans Netz
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Um das Gerät ans Netz anzuschließen, müssen Sie es zuvor an einen passenden Transformator mit 12
V/mindestens 60 VA Ausgang (pro PAR-16 Spot) anbringen.
Schließen Sie das Gerät über den Transformator ans Netz an.
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

00036889.DOC, Version 2.0
10/31
Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist,
so dass ihre Wirksamkeit beeinträchtigt ist, z. B. durch Sprünge oder tiefe Kratzer!
ACHTUNG!
Die Objektivlinse sollte wöchentlich gereinigt werden, da sich sehr schnell Nebelfluidrückstände absetzen,
die die Leuchtkraft des Gerätes erheblich reduzieren.
Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer
Luftbürste.
Im Geräteinneren befinden sich außer der Lampe keine zu wartenden Teile. Wartungs- und Servicearbeiten
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel".
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: max. 12 V AC, 50-60 Hz ~
Gesamtanschlusswert: max. 50 W
Maximale Umgebungstemperatur Ta:45° C
Maximale Leuchtentemperatur im Beharrungszustand TB:95° C
Mindestabstand zu entflammbaren Oberflächen: 0,5 m
Mindestabstand zum angestrahlten Objekt: 0,5 m
Maße (LxBxH): 155 x100 x 120 mm
Gewicht: 0,18 kg
Zubehör: Best.-Nr.
OMNILUX MR-16 12V/35W GX-5.3 SP 11° FMT 91205250
OMNILUX MR-16 12V/35W GX-5.3 SP 11° FMT+C 91205255
OMNILUX MR-16 12V/35W GX-5.3 FL 36° FMW 91205260
OMNILUX MR-16 12V/35W GX-5.3 FL 36° FMW+C 91205270
Gobo-Projektionsvorsatz für PAR-16 Spot, silber 50850330
Flügelbegrenzer PAR-16, schwarz 50850850
Flügelbegrenzer PAR-16, alu 50850860
Sicherheitstrafo 12V/ 60VA, isoliertes Gehäuse 51403200
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
24.07.2008 ©

00036889.DOC, Version 2.0
11/31
USER MANUAL
PAR-16 Spot for MR-16 Lamps
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE PAR-16 Spot for MR-16 Lamps. If you follow the instructions
given in this manual, we are sure that you will enjoy this device for a long period of time.
Unpack your PAR-16 Spot.
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Always plug in the power unit last.
Keep away from heaters and other heating sources!

00036889.DOC, Version 2.0
12/31
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
This device falls under protection-class III. The device always has to be operated with an appropriate
transformer.
Always disconnect from the mains, when the device is not in use or before cleaning it.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs from the device!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
OPERATING DETERMINATIONS
This device is a spot designed for professional use on stages, in discotheques, theatres etc. This fixture is
only allowed to be operated with an alternating current of max. 12 V/50-60 Hz and was designed for indoor
use only.
This spot is designed for professional use, e.g. on stages, in discotheques, theatres etc.
Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the
spot will serve you for a long time without defects.
Do not shake the spot. Avoid brute force when installing or operating the spot.
When choosing the installation-spot, please make sure that the spot is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This spot must never be operated or stockpiled in sourroundings where splash water, rain, moisture or fog
may harm the spot. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the spot is never exposed to the direct smoke jet and
is installed in a distance of 0.5 meters between smoke machine and spot. The room must only be saturated
with an amount of smoke that the visibility will always be more than 10 meters.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This spot must only be operated in an altitude between -20 and 2000 m over NN.
Never use the spot during thunderstorms. Over voltage could destroy the spot. Always disconnect the spot
during thunderstorms.
When choosing the installation-spot, please make sure that the spot is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The symbol
---m
determines the minimum distance from lighted objects. The minimum distance
between light-output and the illuminated surface must be more than 0.5 meters.
This spot is only allowed for an installation via the mounting bracket. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the spot.

00036889.DOC, Version 2.0
13/31
The housing must never touch surrounding surfaces or objects.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Always fix the fixture with an appropriate safety-rope.
The maximum ambient temperature Ta= 45° C must never be exceeded.
Operate the spot only after having become familiarized with its functions. Do not permit operation by persons
not qualified for operating the spot. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
Please consider that unauthorized modifications on the spot are forbidden due to safety reasons!
If this spot will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, lamp explosion, crash etc.
OVERVIEW
(1) Colour filter frame
(2) Tube
(3) Mounting-bracket
(4) Hole for safety rope
(5) Extension spring
(6) Housing cover
(7) Mounting bracket screws
(8) Clip-to-hold clamps

00036889.DOC, Version 2.0
14/31
INSTALLATION
Installing/Replacing the lamp
DANGER TO LIFE!
Only install the lamp with the device switched off!
Unplug from mains before!
The lamp has to be replaced when it is damaged
or deformed due to the heat!
CAUTION!
Before replacing the lamp, unplug mains lead and let the lamp cool down (approx. 5 minutes).
During the installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's
notes!
Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device
was not designed for. Damages caused by non-observance are not subject to warranty.
For the installation, you need one mirror reflector MR-16 12 V GX-5.3 lamp with up to max. 50 W.
Procedure:
Step 1: Open the housing cover by pulling the extension spring.
Step 2: If replacing the lamp, remove the old lamp from the spot.
Step 3: Place the new mirror reflector MR-16 12 V/ 50 W GX-5.3 lamp into the lamp socket.
Step 4: Close the device.
Please be advised, that for proper use an appropriate safety transformer for 12 V halogen lamps is
necessary.
Do not operate this device with opened housing cover!
Overhead rigging
DANGER TO LIFE!
Please consider the EN 60598-2-17and the respective national standards during the installation!
The installation must only be carried out by an authorized dealer!
The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for
1 hour without any harming deformation.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net.
This secondary safety attachment must be constructed in a way that no part of the installation can fall down
if the main attachment fails.
When rigging, derigging or servicing the device staying in the area below the installation place, on bridges,
under high working places and other endangered areas is forbidden.

00036889.DOC, Version 2.0
15/31
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert before taking into operation for the first time and after changes before taking into operation another
time.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert after every four year in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are approved by a
skilled person once a year.
Procedure:
The device should be installed outside areas where persons may walk by or be seated.
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to)
calculating working load limits, installation material being used, and periodic safety inspection of all
installation material and the device. If you lack these qualifications, do not attempt the installation yourself,
but instead use a professional structural rigger. Improper installation can result in bodily injury and or
damage to property.
The device has to be installed out of the reach of people.
If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used.
The device must never be fixed swinging freely in the room.
Caution: Devices in hanging installations may cause severe injuries when crashing down! If you have
doubts concerning the safety of a possible installation, do NOT install the device!
Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's
weight.
DANGER OF FIRE!
When installing the device, make sure there is no highly-inflammable
material (decoration articles, etc.) within a distance of min. 0.5 m.
Mount the device to your trussing system using an appropriate clamp.
For overhead use, always install an appropriate safety bond.
You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles
complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the
carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety
regulations (e. g. BGV C1, BGI 810-3).
Please note: for overhead rigging in public or industrial areas, a series of safety instructions have to be
followed that this manual can only give in part. The operator must therefore inform himself on the current
safety instructions and consider them.
The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions!
Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot.
Insert the end in the quick link and tighten the safety screw.
The maximum drop distance must never exceed 20 cm.
A safety bond which already hold the strain of a crash or which is defective must not be used again.
Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws.

00036889.DOC, Version 2.0
16/31
DANGER TO LIFE!
Before taking into operation for the first time, the installation has to be approved by an expert!
Connection with the mains
DANGER TO LIFE!
The electric connection must only be carried out by a qualified electrician!
In order to connect the device to the mains, you have to first install an appropriate transformer with a 12 V/at
least 60 VA output (per PAR-16 spot).
Connect the device to the mains with the transformer.
CLEANING AND MAINTENANCE
The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.
The following points have to be considered during the inspection:
1) All screws used for installing the devices or parts of the device have to be tighly connected and must not
be corroded.
2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,
trussing).
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or
sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.
Disconnect from mains before starting maintenance operation!
DANGER TO LIFE!
We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or
solvents!
The lens has to be replaced when it is obviously damaged,
so that its function is impaired, e. g. due to cracks or deep scratches!
CAUTION!
The objective lens will require weekly cleaning as smoke-fluid tends to building up residues, reducing the
light-output very quickly.
The interior of the device should be cleaned at least annually using a vacuum-cleaner or an air-jet.
There are no serviceable parts inside the device except for the lamp. Maintenance and service operations
are only to be carried out by authorized dealers.
Please refer to the instructions under "Installing/Replacing the lamps".
Should you need any spare parts, please use genuine parts.

00036889.DOC, Version 2.0
17/31
If the power supply cable of this device becomes damaged, it has to be replaced by authorized dealers only
in order to avoid hazards.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Power supply: max. 12 V AC, 50-60 Hz ~
Power consumption: max. 50 W
Maximum ambient temperature Ta:45° C
Maximum housing temperature TC(steady state): 95° C
Min. distance from flammable surfaces: 0.5 m
Min. distance to lighted object: 0.5 m
Dimensions (LxWxH): 155 x100 x 120 mm
Weight: 0.18 kg
Accessories: No.:
OMNILUX MR-16 12V/35W GX-5.3 SP 11° FMT 91205250
OMNILUX MR-16 12V/35W GX-5.3 SP 11° FMT+C 91205255
OMNILUX MR-16 12V/35W GX-5.3 FL 36° FMW 91205260
OMNILUX MR-16 12V/35W GX-5.3 FL 36° FMW+C 91205270
Gobo projection adapter for Par-16 Spot, silver 50850330
Barn doors Par-16, black 50850850
Barn doors Par-16, alu 50850860
Transformer 12v/ 60va, insulated housing 51403200
Please note: Every information is subject to change without prior notice. 24.07.2008 ©

00036889.DOC, Version 2.0
18/31
MODE D'EMPLOI
PAR-16 Spot pour Lampe MR-16
ATTENTION!
Protéger de l'humidité.
Débrancher avant d’ouvrier le boîtier!
Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service.
Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cet
appareil doit
- être suffisamment qualifiée
- suivre strictement les instructions de service suivantes
- considérer ce mode d'emploi comme faisant partie de l'appareil
- conserver le mode d'emploi pendant la durée de vie de l'article
- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
- télécharger la version ultérieure du mode d'emploi d'Internet
INTRODUCTION
Nous vous remercions d'avoir choisi un EUROLITE PAR-16 Spot pour lampe MR-16.
Sortez le PAR-16 Spot de son emballage.
INSTRUCTIONS DE SECURITE
ATTENTION!
Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous
êtes soumis à des risques d'électrocution!
Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans
danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.
Attention:
Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est
pas couvert par la garantie.
Le bloc d'alimentation doit toujours être branché en dernier lieu.
Tenez l'appareil éloigné de toute source de chaleur.

00036889.DOC, Version 2.0
19/31
Lorsque l'appareil est transporté d'un endroit froid à un endroit chaud, il se forme de la condensation
susceptible d'endommager les modules électroniques. Ne pas brancher l'appareil avant qu'il ait atteint la
température ambiante.
La construction de l'appareil est conforme aux normes de sécurité de catégorie III. On doit toujours utiliser
l'appareil avec un transformateur.
Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer.
Tout dommage résultant d'une modification sur l'appareil n'est pas couvert par la garantie.
Tenir les enfants et les novices éloignés de l'appareil.
L'intérieur de l'appareil ne contient pas de parties nécessitant un entretien. L'entretien et les réparations
doivent être effectués par un technicien compétent!
EMPLOI SELON LES PRESCRIPTIONS
Cet appareil est un spot seulement prévu pour des utilisations professionnelles, p. ex. sur scènes, en
discothèques, théâtres etc. Cet appareil doit seulement être connecté jusqu'à une tension alternative de 12
V, 50-60 Hz et a été conçu pour un usage dans des locaux clos.
Ce spot est prévu pour des utilisations professionnelles, p. ex. sur scènes, en discothèques, théâtres etc.
Les effets lumineux ne sont pas conçus pour un usage continu. Accordez leur une pause de temps à autre,
cela prolongera leur durée de vie.
Eviter les secousses et l'emploi de force lors de l’installation ou l'utilisation du spot.
Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop
chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle
d'autrui.
Le spot ne doit pas être utilisé ou stocké dans un environnement humide, dans lequel on doit s'attendre à
des projections d'eau, de la pluie, de l'humidité ou du brouillard. L'humidité ou une humidité de l'air très
élevée peut réduire l'isolation et mener à des électrocutions mortelles. Lors de l'utilisation de machines à
fumée il faut faire attention à ce que le spot ne soit jamais exposé directement au jet de fumée et qu'il soit
mis en service au moins à 0,5 m de distance d'une machine de fumée. L'espace doit être saturé de fumée
seulement aussi fort de sorte qu'il a ait encore une bonne vue d'au moins 10 m.
Il faut que la température ambiante soit comprise entre -5° C et +45° C. Ne pas exposer le spot directement
aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple).
Lorsqu'une température ambiante est de +45° C l'humidité relative atmosphérique ne doit pas dépasser 50
%.
Ce spot ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus du niveau de la mer.
N'utilisez pas le spot pendant un orage, puisqu'un survoltage pourrait détruire le spot. Lors d'un orage,
séparez le spot du secteur avec tous les pôles (tirer la fiche secteur).
Le symbole
---m
indique la distance minimale des objets illuminés. Ne jamais prendre une distance en-
dessous de 0,5 mètres entre la sortie de lumière et la surface à illuminer!
Ce spot a seulement été conçu pour une installation grâce à la lyre de montage. Afin d'assurer une
ventilation optimale, il est nécéssaire de laisser un espace d'au moins 50 cm autour du spot.
Le spot ne doit jamais toucher des objets ou surfaces dans l'ambiance.

00036889.DOC, Version 2.0
20/31
Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service
faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée.
Il faut toujours fixer le projecteur avec une élingue de sécurité appropriée.
La température maximale ambiante Ta= 45° C ne doit pas être dépassée.
N'utilisez le spot qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des
personnes incompétentes utiliser ce spot. La plupart des pannes survenant sur ce spot sont dues à une
utilisation inappropriée par des personnes incompétentes.
Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Assurez-vous
que vous enviez l’appareil dans l’etat original.
Ne nettoyez pas l'appareil avec des produits de nettoyage trop puissants ou abrasifs. Utilisez un chiffon
doux, humide.
Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur le spot.
Si le spot est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au
produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex.
court circuit, incendie, électrocution, explosion de lampe, chute etc.
APERÇUE DES PARTIES
(1) Porte-filtre
(2) Tube
(3) Lyre de fixation
(4) Trou pour l‘élingue de sécurité
(5) Fermeture
(6) Couvercle du boîtier
(7) Vis de la lyre
(8) Clapets de maintien
INSTALLATION
Installer/Remplacer la lampe
DANGER DE MORT!
Toujours mettre hors tension avant de mettre en place l'ampoule!
Débrancher avant toute manipulation!
