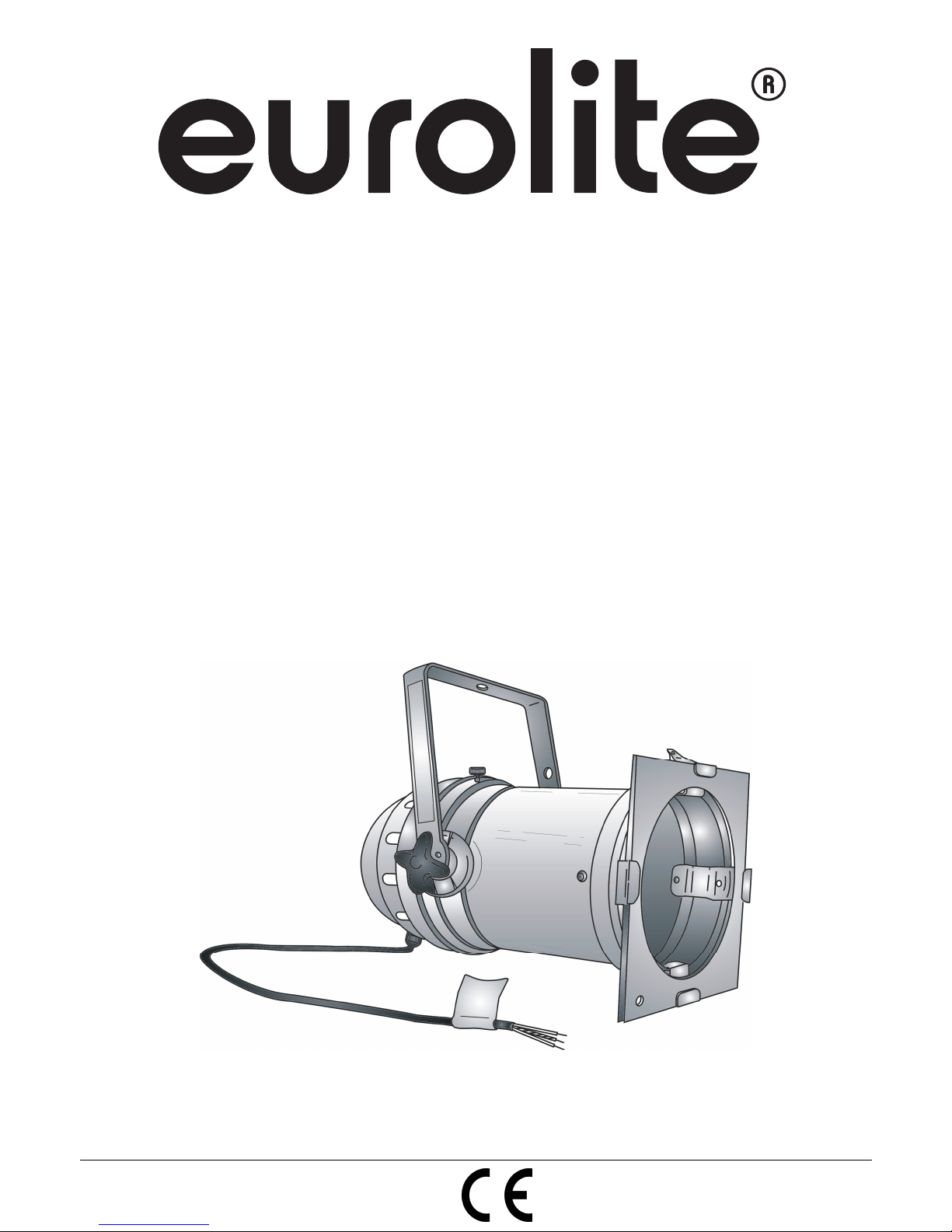

EuroLite PAR-64 Profi Spot User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manua for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
PAR-64 Spot Long
with cable

00053277, Version 2.2
2/19
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis
Table o contents
EINFÜHRUNG ................................................................................................................................................... 3
SICHERHEITSHINWEISE ................................................................................................................................. 4
BESTIMMUNGSGEMÄSSE VERWENDUNG .................................................................................................. 4
GERÄTEÜBERSICHT ....................................................................................................................................... 6
INSTALLATION ................................................................................................................................................ 6
BEDIENUNG ..................................................................................................................................................... 9
REINIGUNG UND WARTUNG ........................................................................................................................ 10
TECHNISCHE DATEN .................................................................................................................................... 10
INTRODUCTION ............................................................................................................................................. 12
SAFETY INSTRUCTIONS............................................................................................................................... 13
OPERATING DETERMINATIONS .................................................................................................................. 13
OVERVIEW ..................................................................................................................................................... 15
INSTALLATION .............................................................................................................................................. 15
OPERATION ................................................................................................................................................... 18
CLEANING AND MAINTENANCE ................................................................................................................. 18
TECHNICAL SPECIFICATIONS ..................................................................................................................... 19
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers
42100950, 42100960
Das neueste Update dieser Bedienungsan eitung finden Sie im Internet unter:
You can find the atest update of this user manua in the Internet under:
www.euro ite.de

00053277, Version 2.2
3/19
BEDIENUNGSANLEITUNG
PAR-64 Spot Long mit Kabel
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE PAR-64 Spot Long mit Kabel entschieden haben. Wenn
Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben
werden.
Lieferumfang
1 Gerät
1 Bedienungsanleitung
Features
Tausendfach im Einsatz
Stabiles, kräftiges Aluminiumgehäuse • Starker, breiter Aluminium-Montagebügel mit Loch zum Einhängen
des auf Bühnen vorgeschriebenen Sicherungsseiles • Hitzeisolierte Feststellschraube für "bombenfesten"
Halt • Feststellschraube mit innenliegender selbstsichernder Mutter gegen zu weites Herausdrehen gesichert
• 4 Halteklammern für den Farbfilterrahmen • Splitterschutzgitter im Tubus integriert • Innen geschwärzter
Tubus für präzisen Lichtaustritt • Kräftige Messingverschlüsse mit Zugfeder für sicheren Halt und trotzdem
auch zum schnellen Öffnen des hinteren Gehäusedeckels • CE-gerechter Berührungsschutz am hinteren
Gehäusedeckel (Schutzgitter) • Lieferung komplett verdrahtet mit schwarzem Silikonkabel, sicherem
Erdungsanschluss im Gehäuse und direkt angekrimptem Keramiksockel • Farbfilterrahmen wird mitgeliefert •
Kräftige Kabelzugentlastung • Hervorragend geeignet zum leichten Einsetzen von Raylight-Reflektoren mit
passendem GX16 Stift-Anschluss • Einfache Montage Keramiksockel aufstecken - fertig! • Netzstecker
muss separat bestellt werden
Nehmen Sie den PAR-64 Spot Long mit Kabel aus der Verpackung.

00053277, Version 2.2
4/19
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die-
ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die
Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt esen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean-
spruch. Für daraus resultierende Folgeschäden übernimmt der ersteller keine aftung.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Der Aufbau entspricht der Schutzklasse I. Gemäß den Vorschriften muss daher der Schutzleiter ange-
schlossen werden. Der elektrische Anschluss darf nur von einer Fachkraft durchgeführt werden.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang
mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als angegeben.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden
kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen!
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich
nicht um eine Störung des Gerätes.
VERBRENNUNGSGEFAHR!
Gerät niemals während des Betriebes berühren! Das Gehäuse erhitzt
sich auf die Beharrungstemperatur T .
B
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson-
sten die Lebensdauer der Lampe erheblich reduziert werden würde.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U.
epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um ein Strahlergehäuse, das ausschließlich für den professionellen
Einsatz auf Bühnen, in Diskotheken, Theatern etc. vorgesehen ist. Dieses Produkt ist nur für den Anschluss
bis maximal 230 V, 50-60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in
Innenräumen konzipiert.

00053277, Version 2.2
5/19
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen
die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des
Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen,
Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation
reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass
das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt
betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von
mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei
Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen
- - -m
bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchteten Fläche darf 3 Meter nicht unterschreiten!
Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten,
muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Projektormontage, beim Projektorabbau und bei der Durchführung von Servicearbeiten
darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Das Gerät und der Farbfilterrahmen sind immer mit einem geeigneten Sicherungsseil zu sichern.
Die maximale Umgebungstemperatur T
a
= 45° C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, Lampenexplosion, Abstürzen etc. verbunden.

00053277, Version 2.2
6/19

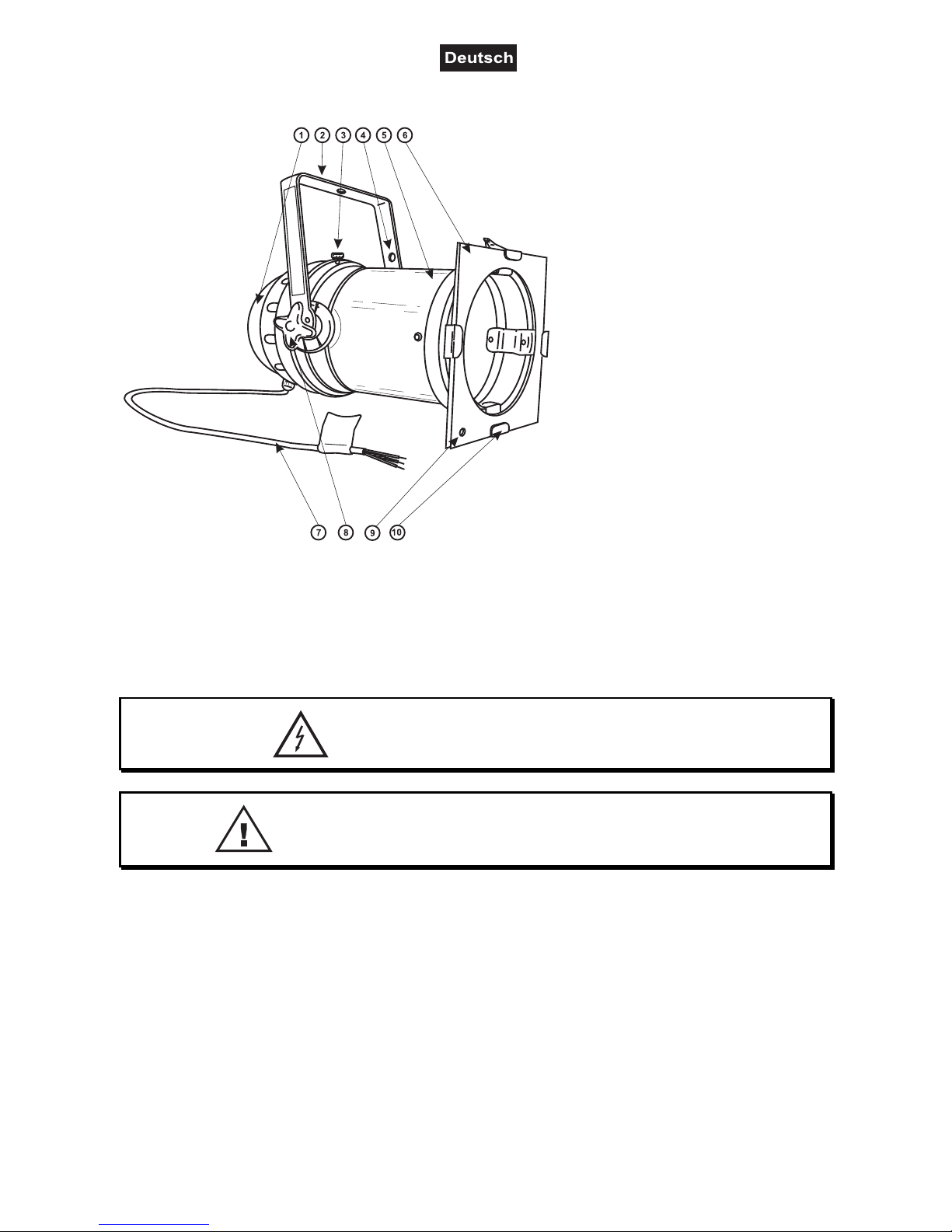

GERÄTEÜBERSICHT
(1) Gehäusedeckel
(2) Hängebügel
(3) Verschlussknopf
(4) Loch für Sicherheitsfangseil
(5) Tubus
(6) Farbfilterrahmen
(7) Silikonkabel
(8) Feststellschraube
(9) Loch für Sicherheitsfangseil für
Farbfilterrahmen
(10) Halteklammern
INSTALLATION
Lampeninstallation/Lampenwechsel
LEBENSGEFAHR!
Lampe nur bei ausgeschaltetem Gerät einsetzen!
Netzstecker ziehen!
Die Lampe muss gewechselt werden, wenn diese beschädigt ist
oder sich durch Wärme verformt hat!
ACHTUNG!
Vor dem Wechse n der Lampe, das Gerät a po ig von der Netzspannung trennen (Netzstecker ziehen)
und die Lampe unbedingt erst abküh en assen (ca. 5 Minuten).
Vermeiden Sie es, den Glaskörper mit bloßen Händen zu berühren. Beachten Sie auch unbedingt die Hin-
weise des Lampenherstellers.
Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung ent-
wickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist. Bei Zuwiderhandlungen erlischt die Ga-
rantie.
Zur Installation benötigen Sie eine PAR-64 Pressglaskolbenlampe bis max. 1000 W bzw. Raylight-
Reflektoren mit Stecksockellampe bis max. 500 W.

00053277, Version 2.2
7/19
Vorgehensweise:
Schritt 1: Öffnen Sie den Gehäusedeckel, indem Sie den Verschlussknopf herausziehen und den Deckel
aufklappen.
Schritt 2: Drücken Sie den Lampenklemmring im Spot zusammen und entnehmen Sie ihn aus dem
Gehäuse.
Schritt 3: Wird eine defekte Lampe ausgetauscht, entfernen Sie zunächst die defekte Lampe aus dem
Spot und ziehen Sie den Lampensockel ab.
Schritt 4: Legen Sie die Lampe in den Spot ein, so dass die Lampe auf dem Wulst aufliegt.
Schritt 5: Fixieren Sie die Lampe mit dem Lampenklemmring.
Schritt 6: Stecken Sie den Lampensockel auf der Lampe auf und schließen Sie das Gerät wieder.
Zur Lampenschonung empfehlen wir, die Lampe unbedingt vorzuheizen. Dazu stellen Sie die
Lampenvorheizung am Dimmerpack so ein, daß der Glühwendel leicht glimmt.
Der Styroporring im hinteren Tei des Scheinwerfers muss vor der ersten Inbetriebnahme
unbedingt entfernt werden!
Scha ten Sie das Gerät niema s ein, ohne vorher den Gehäusedecke gesch ossen zu haben!
berkopfmontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu
beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne
dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz,
erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der
Hauptaufhängung kein Teil der Installation herabfallen kann.
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf
Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber
beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations-
material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen

00053277, Version 2.2
8/19
Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen,
sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu
Verletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit
Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an
der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Gerätes aushalten kann.
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand
von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
BRANDGEFAHR!
Befestigen Sie das Gerät mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem.
Sichern Sie das Gerät bei Überkopfmontage immer mit einem geeigneten Sicherungsseil.
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN
1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und
Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3)
ausreichend dimensioniert sein und korrekt angewendet werden.
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von
Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss
sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher-
heitsvorkehrungen verursacht werden!
Hängen Sie das Sicherungsseil in dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse
bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen
Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht
mehr als Sicherungsseil eingesetzt werden.
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Der Scheinwerfer darf nur innerhalb der zulässigen Betriebsbrennlage betrieben werden. Bitte achten Sie
darauf, den Neigungswinkel nur innerhalb der folgenden Grenzen einzustellen

00053277, Version 2.2
9/19
Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest.
Anschluss ans Netz
LEBENSGEFAHR!
Lassen Sie den elektrischen Anschluss nur vom autorisierten Fachhandel ausführen!
Um das Gerät ans Netz anzuschließen, müssen Sie zuvor einen Schutzkontakt-Stecker an die Netzleitung
anbringen.
Die Be egung der Ansch uss eitungen ist wie fo gt:
Leitung
Pin
Internationa
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, steuern Sie die Spots über Ihr
Lichtsteuergerät.

00053277, Version 2.2
10/19
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht
korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen
sichtbar sein.
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse
Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung
abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel
behoben.
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer
Luftbürste.
Im Geräteinneren befinden sich außer der Lampe keine zu wartenden Teile. Wartungs- und Servicearbeiten
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Bitte beachten Sie auch die Hinweise unter "Lampeninstallation/Lampenwechsel".
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel
ersetzt werden, um Gefährdungen zu vermeiden.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung 230 V AC, 50-60 Hz ~
Gesamtanschlusswert max. 1000 W
Passende Lampe max. 230 V/1000W PAR-64 Leuchtmittel mit Sockel GX-16d
max. 230 V/500 W bei Nutzung von Raylight mit Sockel GY-9,5
Maximale Umgebungstemperatur T
a
45° C
Max. Leuchtentemp. im Beharrungszustand T
C
305° C
Mindestabstand zu entflammbaren Oberflächen 0,5 m
Mindestabstand zum angestrahlten Objekt 3 m
Gewicht (ohne Lampe) 1,5 kg
Maße (LxBxH) 425 x 265 x 270 mm

00053277, Version 2.2
11/19
Zubehör:
Best.
-
Nr.
TPC-10 Klammer, schwarz 59006858
PAR-64 240V/500W GX16d VNSP 300h H 88145005
PAR-64 240V/500W GX16d NSP 300h H 88145105
PAR-64 240V/500W GX16d MFL 300h H 88145205
PAR-64 240V/1000W GX16d VNSP 300h H 88147005
PAR-64 240V/1000W GX16d NSP 300h H 88147105
PAR-64 240V/1000W GX16d MFL 300h H 88147205
Raylight PAR-64 GY-9,5 Sockel long 51000750
Schutzkontakt Stecker Kunststoff, schwarz 3023610A
Sicherungsseil AG-5 3x600mm bis 5kg 58010360
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbeha ten.
03.06.2015 ©

00053277, Version 2.2
12/19
USER MANUAL
PAR-64 Spot Long with cable
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen a EUROLITE PAR-64 Spot Long with cable. If you follow the instructions given
in this manual, we are sure that you will enjoy this device for a long period of time.
Delivery includes
1 Device
1 User manual
Features
In thousandfo d use
Rugged aluminum housing • Strong aluminum mounting bracket with hole for fixing the obligatory safety rope
• Heat-resistant fixing screw for "bombproof" fixing • The screw is protected against turning it too far out • 4
clip-to-hold clamps with spring locks for comfortable opening of the color filter frame • Safety grille (splinter
protection) is integrated in the tube • Internally blackened tube for precise light output • Strong brass clamps
with extension spring for safe hold and for quick opening of the rear housing cover • Protection grille on the
rear housing cover - complies with CE-regulations • Comes fully-wired with black silicone cable, stable
earthing in the housing and directly clamped ceramic socket • Delivered with color filter frame • With strong
cable tension relief • Well-suited for easy installation of our Raylight reflectors with matching connector
(GX16) • Simple mounting connect with ceramic socket - ready! • Power plug has to be ordered separately
Unpack your PAR-64 Spot Long with cable.

00053277, Version 2.2
13/19
SAFETY INSTRUCTIONS
CAUTION!
Be careful with your operations. With a dangerous voltage you can suffer a dangerous
electric shock when touching the wires!
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
This device falls under protection-class I. Therefore it is essential that the yellow/green conductor gets
connected to earth. The electric connection must be carried out by a qualified employee.
Never let the power-cord come into contact with other cables! Handle the power-cord and all connections
with the mains with particular caution!
Make sure that the available voltage is not higher than stated.
Make sure that the power-cord is never crimped or damaged by sharp edges. Check the device and the
power-cord from time to time.
Always disconnect from the mains, when the device is not in use or before cleaning it.
During the initial start-up some smoke or smell may arise. This is a normal process and does not necessarily
mean that the device is defective.
DANGER OF BURNING!
Never touch the device during the operation! The housing heats up to
the housing temperature .TB
Do not switch the device on and off in short intervals as this would reduce the lamp’s life.
HEALTH HAZARD!
Never look directly into the light source, as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!
Keep away children and amateurs!
OPERATING DETERMINATIONS
This device is a spot designed for professional use on stages, in discotheques, theatres etc. This fixture is
only allowed to be operated with an alternating current of max. 230 V, 50-60 Hz and was designed for indoor
use only.
Do not shake the device. Avoid brute force when installing or operating the device.

00053277, Version 2.2
14/19
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog
may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical
shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet
and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be
saturated with an amount of smoke that the visibility will always be more than 10 meters.
The ambient temperature must always be between -5° C and +45° C. Keep away from direct sunlight
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the
device during thunderstorms.
The symbol
- - -m
determines the minimum distance from lighted objects. The minimum distance
between light-output and the illuminated surface must be more than 3 meters.
This device is only allowed for an installation via the mounting bracket. In order to safeguard sufficient
ventilation, leave 50 cm of free space around the device.
The housing must never touch surrounding surfaces or objects.
Make sure that the area below the installation place is blocked when rigging, derigging or servicing the
fixture.
Always fix the fixture and the color filter frame with an appropriate safety-rope.
The maximum ambient temperature T
a
= 45° C must never be exceeded.
Operate the device only after having become familiarized with its functions. Do not permit operation by
persons not qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported. Make sure that you pack the device in
the original state.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, lamp explosion, crash etc.

00053277, Version 2.2
15/19
OVERVIEW
(1) Housing cover
(2) Mounting-bracket
(3) Extension spring
(4) Hole for safety rope
(5) Tube
(6) Color filter frame
(7) Silicone cable
(8) Mounting bracket screws
(9) Hole for safety rope for color
filter frame
(10) Clip-to-hold clamps
INSTALLATION
Installing/Replacing the lamp
DANGER TO LIFE!
Only install the lamp with the device switched off!
Unplug from mains before!
The lamp has to be replaced when it is damaged
or deformed due to the heat!
CAUTION!
Before rep acing the amp, unp ug mains ead and et the amp coo down (approx. 5 minutes).
During the installation do not touch the glass-bulbs bare-handed! Please follow the lamp manufacturer's
notes!
Do not install lamps with a higher wattage! Lamps with a higher wattage generate temperatures the device
was not designed for. Damages caused by non-observance are not subject to warranty.

00053277, Version 2.2
16/19
For the installation, you need you need one PAR-64 pressed-glass lamp with up to max. 1000 W or a raylight
reflector with a GY-9.5 lamp socket with up to max. 500 W.
Procedure:
Step 1: Open the housing cover by pulling the extension spring.
Step 2: Please remove the fixation ring by pressing it together.
Step 3: If replacing the lamp, remove the old lamp from the spot and remove the lamp socket.
Step 4: Insert the lamp in the housing.
Step 5: Fix the lamp with the fixation ring.
Step 6: Fix the socket on the lamp and close the device.
The lamps need to be preheated in order to protect them. Please adjust the filament preheat of your dimming
pack so that the coiled filament glows slightly.
Remove the styrofoam ring at the tube rear before operating this device!
Do not operate this device with opened housing cover!
Overhead rigging
DANGER TO LIFE!
Please consider the EN 60598-2-17and the respective national standards during the installation!
The installation must only be carried out by an authorized dealer!
The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for
1 hour without any harming deformation.
The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net.
This secondary safety attachment must be constructed in a way that no part of the installation can fall down
if the main attachment fails.
When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges,
under high working places and other endangered areas is forbidden.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert before taking into operation for the first time and after changes before taking into operation another
time.
The operator has to make sure that safety-relating and machine-technical installations are approved by an
expert after every four year in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are approved by a
skilled person once a year.
Procedure:
The device should be installed outside areas where persons may walk by or be seated.
IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to)
calculating working load limits, installation material being used, and periodic safety inspection of all
installation material and the device. If you lack these qualifications, do not attempt the installation yourself,

00053277, Version 2.2
17/19
but instead use a professional structural rigger. Improper installation can result in bodily injury and.or
damage to property.
The device has to be installed out of the reach of people.
If the device shall be lowered from the ceiling or high joists, professional trussing systems have to be used.
The device must never be fixed swinging freely in the room.
Caution: Devices may cause severe injuries when crashing down! If you have doubts concerning the safety
of a possible installation, do NOT install the device!
Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's
weight.
DANGER OF FIRE!
When installing the device, make sure there is no highly-inflammable
material (decoration articles, etc.) within a distance of min. 0.5 m.
Mount the device with the mounting-bracket to your trussing system using an appropriate clamp.
For overhead use, always install an appropriate safety bond.
You must only use safety bonds and quick links complying with DIN 56927, shackles complying with DIN EN
1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently
dimensioned and used correctly in accordance with the latest industrial safety regulations (e. g. BGV C1,
BGI 810-3).
P ease note: for overhead rigging in public or industrial areas, a series of safety instructions have to be
followed that this manual can only give in part. The operator must therefore inform himself on the current
safety instructions and consider them.
The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety
precautions!
Pull the safety bond through the hole in the mounting-bracket and over the trussing system or a safe fixation
spot. Insert the end in the quick link and tighten the safety screw.
The maximum drop distance must never exceed 20 cm.
A safety bond which already held the strain of a crash or which is defective must not be used again.
Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws.
DANGER TO LIFE!
Before taking into operation for the first time, the installation has to be approved by an expert!
The spot may only be operated when in accordance with the allowable position for use. Please ensure, that
the angle of inclination is set within the following parameters

00053277, Version 2.2
18/19
Adjust the desired inclination-angle via the mounting-bracket and tighten the fixation screws.
Connection with the mains
DANGER TO LIFE!
The electric connection must only be carried out by a qualified electrician!
In order to connect the device to the mains, you have to install a power-plug.
The occupation of the connection cab es is as fo ows:
Cab e
Pin
Internationa
Brown Live L
Blue Neutral N
Yellow/Green
Earth
The earth has to be connected!
Connect the device to the mains with the power-plug.
If the device will be directly connected with the local power supply network, a disconnection switch with a
minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.
The device must only be connected with an electric installation carried out in compliance with the IEC
standards. The electric installation must be equipped with a Residual Current Device (RCD) with a maximum
fault current of 30 mA.
DANGER TO LIFE!
Before taking into operation for the first time, the installation has to be approved by an expert!
OPERATION
After you connected the spot to the mains, you can control the spots via your lighting controller.
CLEANING AND MAINTENANCE
The operator has to make sure that safety-relating and machine-technical installations are inspected by an
expert after every four years in the course of an acceptance test.
The operator has to make sure that safety-relating and machine-technical installations are inspected by a
skilled person once a year.

00053277, Version 2.2
19/19
The following points have to be considered during the inspection
1) All screws used for installing the devices or parts of the device have to be tighly connected and must not
be corroded.
2) There must not be any deformations on housings, fixations and installation spots (ceiling, suspension,
trussing).
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or
sediments. Further instructions depending on the installation spot and usage have to be adhered by a
skilled installer and any safety problems have to be removed.
Disconnect from mains before starting maintenance operation!
DANGER TO LIFE!
We recommend a frequent cleaning of the device. Please use a moist, lint-free cloth. Never use alcohol or
solvents!
The interior of the device should be cleaned at least annually using a vacuum-cleaner or an air-jet.
There are no serviceable parts inside the device except for the lamp. Maintenance and service operations
are only to be carried out by authorized dealers.
Please refer to the instructions under "Installing/Replacing the lamp".
Should you need any spare parts, please use genuine parts.
If the power supply cable of this device becomes damaged, it has to be replaced by authorized dealers only
in order to avoid hazards.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Power supply 230 V AC, 50-60 Hz ~
Power consumption max. 1000 W
Fitting lamp max. 230 V/1000 W PAR-64 lamps with socket GX-16d
max. 230 V/500 W using Raylight with socket GY-9,5
Maximum ambient temperature T
a
45° C
Maximum housing temperature T
C
(steady state) 305° C
Min. distance from flammable surfaces 0.5 m
Min. distance to lighted object 3 m
Dimensions (LxWxH) 425 x 265 x 270 mm
Weight (without lamp) 1.5 kg
Accessories
No.:
TPC-10 Coupler, black 59006858
PAR-64 240V/500W GX16d VNSP 300h H 88145005
PAR-64 240V/500W GX16d NSP 300h H 88145105
PAR-64 240V/500W GX16d MFL 300h H 88145205
PAR-64 240V/1000W GX16d VNSP 300h H 88147005
PAR-64 240V/1000W GX16d NSP 300h H 88147105
PAR-64 240V/1000W GX16d MFL 300h H 88147205
Raylight PAR-64,GY-9.5 socket long 51000750
Safety plug plastic, black 3023610A
Safety bond AG-5 3x600mm up to 5kg 58010360
P ease note: A information is subject to change without prior notice. 03.06.2015 ©
