EUROM TS 1501 User manual

Instructieboekje
Manual
TS 1501
Infraroodstraler
Infra red heater

2
DANK
Hartelijk dank dat u voor een EUROM terrasverwarmer hebt
gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat
hij tot uw volle tevredenheid zal functioneren.
Om het beste uit uw terrasstraler te halen is het belangrijk dat u dit
instructieboekje vóór gebruik aandachtig en in zijn geheel doorleest
en ook begrijpt. Schenk daarbij speciaal aandacht aan de
veiligheidsvoorschriften; die worden vermeld ter bescherming van u
en uw omgeving!
Bewaar het instructieboekje vervolgens om het in de toekomst nog
eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de
beste bescherming voor uw terrasstraler tijdens de opslag buiten het
seizoen. En mocht u het apparaat ooit aan iemand anders
overdragen, lever er dan het instructieboekje en de verpakking bij.
INLEIDING
Uw EUROM TS 1501 infraroodstraler warmt in eerste instantie niet
de lucht in de omgeving op, maar alle voorwerpen binnen haar
bereik. Daardoor werkt uw infraroodstraler zeer effectief en is hij ook
buitengewoon geschikt om in de openlucht te gebruiken.
De EUROM TS 1501 heeft enkele serieuze voordelen:
-de hoge graad van waterdichtheid (volledig stof- en spatwater-
dicht, IP65)
- de speciale infrarood lamp: een superieure lamp met een
levensverwachting van 5000 branduren. Vervanging zal dan ook
onder normale omstandigheden niet nodig zijn.
Gebruik de infraroodstraler uitsluitend voor het doel, waarvoor hij is
ontworpen: het verwarmen van (de voorwerpen in/op) een ruimte of
terras. Hang er dus niet bijv. textiel overheen om te drogen, maar
houdt rekening met de minimumafstanden tot het apparaat!

3
BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN
Bij het gebruik van elektrische apparatuur dienen altijd een aantal
basale veiligheidsregels in acht te worden genomen om het risico
van brand, een elektrische schok of lichamelijk letsel enz. te
voorkomen. Lees daarom de veiligheidsvoorschriften, maar ook de
instructies voor plaatsing en werking van het apparaat zorgvuldig
door voordat u het apparaat in gebruik neemt.
Controleer voor gebruik of het voltage, aangegeven op het
apparaat, overeenkomt met de spanning van het elektrische punt
waarop u het wilt aansluiten. De stroomvoorziening moet voldoen
aan de geldende wettelijke normen en nationale regelgeving.
Verlengsnoeren of verdeeldozen mogen alleen worden gebruikt
als dat gebruik veilig is. Het aangegeven elektrische vermogen
van verlengsnoer en/of verdeeldoos moet ruim voldoende zijn
voor de aan te sluiten apparatuur en het voltage waarvoor
verlengsnoer en/of is bedoeld moet overeenkomen met dat wat
de aan te sluiten apparatuur vraagt. Verlengsnoeren en
verdeeldozen moeten voldoen aan de wettelijke regelgeving. Als
u een haspel gebruikt, rol de kabel dan geheel af!
Plaats het apparaat niet direct onder of boven een stopcontact.
Houdt alle brandbare voorwerpen zoals meubels, gordijnen,
papier enz. uit de buurt van het apparaat (minstens 1 meter!).
Ondanks het feit dat de TS 1501 terrasstraler spatwaterdicht is
dient u voorzichtig te zijn met water. Zorg ervoor dat hij niet in het
water kan vallen en stel hem niet bloot aan grove waterstralen.
Bedek of blokkeer de terrasstraler nooit; daardoor raakt hij
oververhit en treedt er brandgevaar op. Hang of leg nooit
voorwerpen als kleding, dekens, kussens, papier enz. op het
apparaat. De minimumafstand van 1 meter tussen apparaat en
brandbare materialen dient altijd in acht te worden genomen.
De omkasting en de voorzijde van het apparaat worden tijdens
het gebruik buitengewoon heet. Raak het apparaat dus niet aan
tijdens het gebruik: dat veroorzaakt brandwonden! Let erop dat
bijv. de wind of een andere omgevingsfactor geen brandbare
materialen in de buurt van het apparaat brengt. Denk daarbij aan
gordijnen, tentzeilen, vlaggen, plastic folies enz. Dat kan tot

4
(schroei)schade of brand leiden. Let erop dat zij het apparaat ook
niet bedekken of blokkeren.
Zorg ervoor dat de elektrokabel niet over (scherpe) randen hangt,
geen scherpe bochten hoeft te maken, niet kan worden
meegesleept en geen hete oppervlakken raakt.
Als het apparaat om wat voor reden dan ook kraakt of knapt of de
werking onderbreekt, als u tijdens de werking van het apparaat
onvolkomenheden of storing constateert, of als de aluminium
omkasting, de voorzijde of elektrokabel of stekker scheurtjes
o.i.d. vertonen, stel het apparaat dan onmiddellijk buiten gebruik
en verbreek de stroomaansluiting. Er bestaat dan gevaar voor
brand, letsel of schade!
Als het apparaat, de elektrokabel of de stekker beschadiging of
storing vertonen, wend u dan tot uw leverancier, de fabrikant of
een erkend servicepunt ter reparatie of vervanging. Voer zelf
geen reparaties uit, dat kan gevaarlijk zijn! Reparaties, uitgevoerd
door onbevoegden of wijzigingen aan het apparaat doorbreken
de stof- en waterdichtheid van het apparaat en doen de garantie
en de aansprakelijkheid van de fabrikant vervallen.
Schakel het apparaat altijd uit, neem de stekker uit het
stopcontact en laat hem afkoelen voordat u hem aanraakt,
installeert, verplaatst, schoonmaakt of onderhoud uitvoert.
Bewaar geen lichtontvlambare vloeistoffen of materialen als verf,
benzine, gastankjes enz. in de onmiddellijke nabijheid van het
apparaat. Gebruik het apparaat niet in een brandgevaarlijke
omgeving zoals nabij gastanks, gasleidingen of spuitbussen. Dat
levert explosie- en brandgevaar op!
Steek nooit vingers, potloden of wat voor voorwerpen dan ook
door een opening het apparaat in!
Dit apparaat is niet geschikt voor gebruik door personen met een
lichamelijke, geestelijke of zintuiglijke beperking (incl. kinderen).
Ook zij die te weinig ervaring hebben met- of kennis hebben van
dergelijke apparatuur dienen zich van het gebruik ervan te
onthouden, tenzij er instructie over het gebruik van het apparaat
wordt gegeven en toezicht wordt gehouden door iemand die
verantwoordelijk is voor hun veiligheid.

5
Houd het apparaat buiten het bereik van kinderen en laat ze nooit
alleen met het apparaat. Houd er bij het kiezen van een plaats
voor het apparaat rekening mee dat die onbereikbaar is voor
kinderen. Houd in de gaten dat ze niet met het apparaat spelen.
Waarschuwing! Laat het apparaat nooit zonder toezicht achter
als het in werking is. Gebruik dus ook geen programmeur, timer
of andere voorziening die de terrasverwarmer automatisch
inschakelt. Gebruik het apparaat ook niet met een externe
voltageregelaar als een dimmer o.i.d.; ook dat levert gevaar op!
INSTALLATIE
De EUROM TS 1501 infraroodstraler bestaat uit twee delen:
- de eigenlijke straler met elektrokabel en stekker en ophangbeugel,
- de muursteun met het bevestigingsmateriaal.
Verwijder al het verpakkingsmateriaal en controleer het apparaat,
de elektrokabel en de stekker op tekenen van beschadiging.
Kies zorgvuldig de juiste plaats om uw infraroodstraler te instal-
leren. Het apparaat dient op een onbrandbare ondergrond te
worden gemonteerd. Die ondergrond dient verder trillingvrij te
zijn, volkomen vertikaal te staan en stevig genoeg te zijn om het
apparaat langdurig probleemloos te dragen. Controleer of het
bijgeleverde bevestigingsmateriaal (schroeven en pluggen)
passend is, sterk genoeg en geschikt voor de ondergrond. Het
bijgeleverde materiaal is afgestemd op een bakstenen muur; voor
een andere ondergrond dient u zich door een vakhandelaar te
laten adviseren voor passend materiaal.

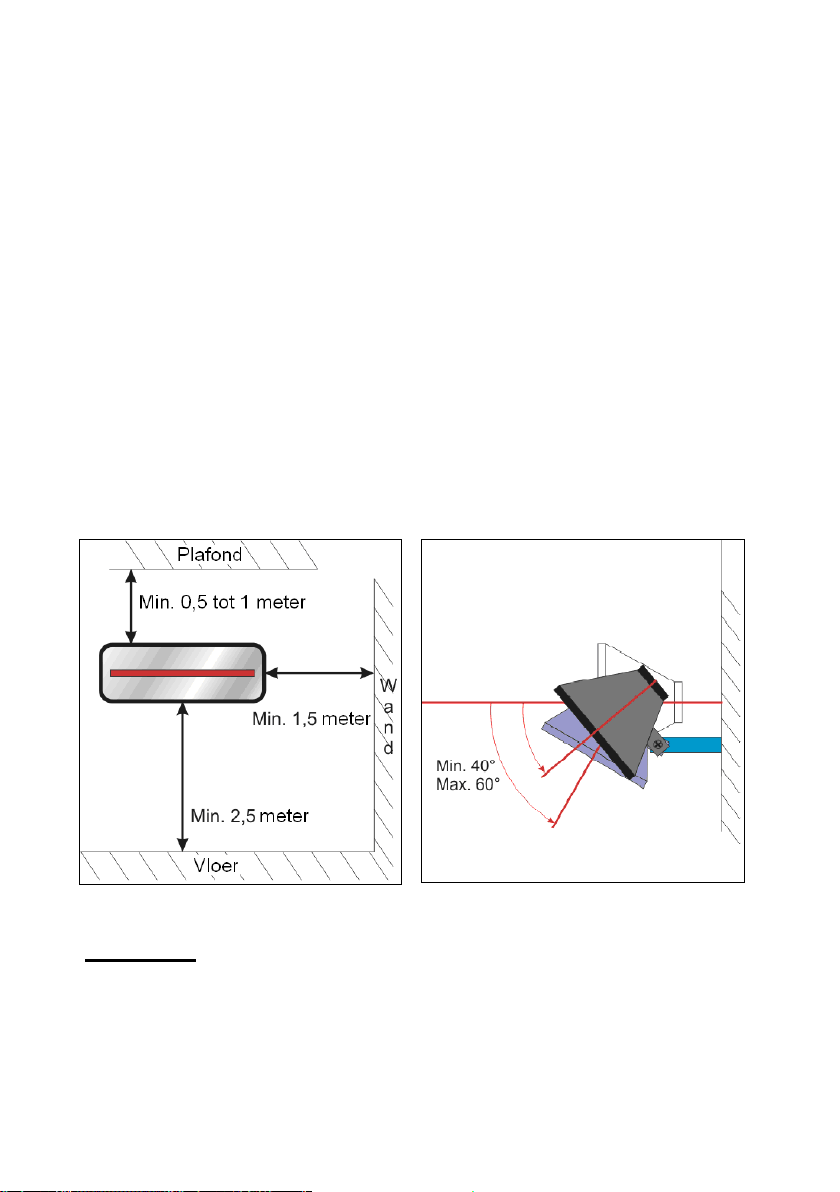

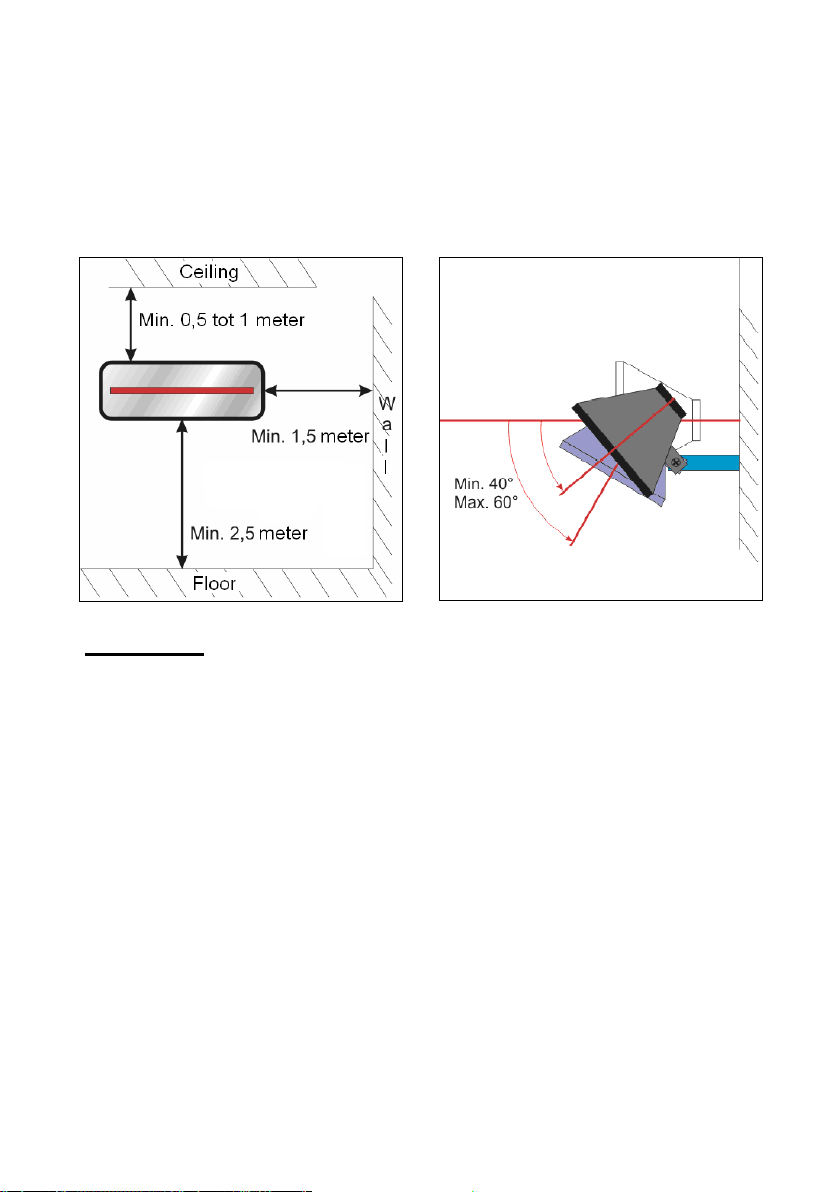

Controleer voor bevestiging of de minimum veiligheidsafstanden
tot de omgeving op de gekozen plaats worden gerespecteerd (zie
afbeelding). De afstand tussen onderzijde straler en vloer dient
minimaal 2,5 meter te zijn. De afstand tussen bovenzijde straler
en plafond, dak enz. moet minimaal een halve meter zijn, maar
als plafond of dak uit brandbaar materiaal (bijv. hout, gips,
tentzeil) bestaat, minimaal 1 meter. Aan de beide zijden van het
apparaat dient minimaal 1,5 meter ruimte te zijn tot bijv. muren
enz. (zie afb.).
Als u het apparaat buiten ophangt, let er dan op dat hij niet in de
volle wind hangt.

6
Bevestig nu de muursteun met de drie pluggen en schroeven
volkomen horizontaal op de ondergrond.
Bevestig het apparaat met de beide vleugelmoeren aan de
muursteun.
Stel de gewenste straalhoek van het apparaat in. Het apparaat
mag, gemeten naar de horizontale lijn, stralen in een hoek van
minimaal 40° tot maximaal 60° (naar beneden gericht).
Draai nu alle schroeven nogmaals stevig vast en controleer of het
apparaat onwrikbaar vast zit. Uw infraroodstraler is nu klaar voor
gebruik.
Onder bepaalde omstandigheden kan het aantrekkelijk zijn de
straler vast aan te sluiten op het elektriciteitsnet en hem met een
schakelaar te bedienen. Om de veiligheid en de stof- en waterdicht-
heid van de EUROM TS 1501 te garanderen, dient een dergelijke
aansluiting door een erkend elektricien te worden uitgevoerd.
GEBRUIK
Controleer voor elk gebruik:
- of het apparaat geen tekenen van beschadiging vertoont.
- of het apparaat nog stevig bevestigd zit. Wind, regen en
zwaartekracht kunnen de bevestiging op den duur loswrikken.

7
- of zich geen voorwerpen, zeilen, parasols enz. binnen de
opgegeven veiligheidsafstand bevinden.
- of het stopcontact dat u wilt gebruiken het juiste voltage afgeeft
(230V-50Hz).
Wanneer alles in orde is, kunt u de stekker in het stopcontact
steken. De infraroodstraler zal nu zijn werking aanvangen. Wanneer
u het apparaat voor de eerste keer (of na langere tijd opnieuw)
gebruikt, dient u het apparaat de eerste 10 tot 15 minuten
nauwkeurig te observeren om er zeker van te zijn dat het
probleemloos werkt.
Om het apparaat te stoppen neemt u de stekker uit het stopcontact.
Geef de straler tijd om af te koelen.
SCHOONMAAK - ONDERHOUD -SERVICE
Schoonmaak
Dit apparaat bestaat uit een stevige en onderhoudsvrije aluminium
omkasting met een beschermingsgrill voor de lamp.
Voordat u de buitenzijde schoonmaakt altijd de stekker uit het
stopcontact nemen en de lamp laten afkoelen. Neem het apparaat af
met een schone, zachte, niet-pluizende doek of een zachte borstel.
Gebruik geen agressieve schoonmaakmiddelen, schuursponsjes of
–borstels en geen chemische reinigingsmiddelen; dat kan het
materiaal beschadigen. Gebruik ook nooit brandbare schoonmaak-
middelen als wasbenzine of spiritus.
Dompel stekker, elektrokabel of welk deel van het apparaat dan ook
nooit in water of enige andere vloeistof. Dat kan tot een elektrische
schok leiden!
Onderhoud
In de EUROM TS 1501 infraroodstraler bevinden zich geen delen
die onderhoud behoeven of door de gebruiker vervangen/gerepa-
reerd kunnen worden. Het apparaat is zeer goed afgedicht (IP65,
spatwaterdicht) en mag dan ook niet door onbevoegden worden
geopend.
De lamp heeft namelijk een speciale aansluiting en mag niet door
onbevoegden worden verwijderd of vervangen.

8
Service
Eventuele reparaties moeten door daarvoor opgeleide specialisten
(leverancier of erkend elektricien) worden uitgevoerd om de
veiligheid te waarborgen.
Schade en storingen ten gevolge van zelfuitgevoerde reparaties of
wijzigingen in het apparaat, ongelukken, misbruik, nalatigheid,
onjuist/onvoldoende onderhoud en commercieel gebruik doen de
garantie vervallen.
De fabrikant is voortdurend bezig zijn producten te verbeteren. Hij
behoudt zich dan ook het recht voor zonder kennisgeving
veranderingen in product of documentatie aan te brengen.
VERWIJDERING
Dit apparaat mag uiteindelijk niet als gewoon huishoudelijk afval
worden behandeld, maar dient bij een daarvoor aangewezen
inleverpunt te worden aangeboden voor recycling en/of verwerking.
TECHNISCH GEGEVENS
Type
EUROM TS 1501
Voltage
230V - 50Hz
Vermogen
1500W
Afmetingen
B: 41 cm.
H: 13,2 cm.
D: 9,4 mm
Gewicht
1,8 kg
IP-klasse
IP65

9
THANK YOU
Thank you very much for choosing for a EUROM infra red heater.
You have made a good choice! We hope you will be satisfied about
its functioning.
To get maximum profit from your infra red heater, it is important to
read this manual attentive and totally before use, and to understand
what is written. Read especially the safety instructions: they are
there to protect you and your environment.
Keep the manual in a safe place for future reference. Store also the
package: that is the best protection for your heater in times of no-
use. And if you at any time pass the appliance on, pass on the
manual and package too.
INTRODUCTION
Your EUROM TS 1501 infra red heater warms up not primarily the
air in the room, but all objects before the heater. By means of that
your infra red heater is effective and very qualified to be used in the
open air as well.
The EUROM TS 1501 has some serious pré’s:
- high degree of water tightness (splashproof, IP65)
- the special infrared lamp: a superior lamp with an expected lifetime
of 5000 working hours. Under normal circumstances it will not be
necessary to change the lamp.
Use the infra red heater for the objective for which it is made: to heat
(the object in/on) a room or terrace. Don’t hang p.e. wet textile over
the lamp to dry, but always notice the minimum distances to the
equipment.
IMPORTANT SAFETY INSTRUCTIONS
When using electrical appliances, basic safety precautions should
always be followed to reduce the risk of fire, electric shock, or injury
to persons etc. For this reason, read the safety instructions, but also
the assembly and operating instructions conscientiously before
operating the appliance.

10
Check (before use) if the voltage indicated on the
appliance corresponds to the tension of the electric point to which
you want to connect it. The power supply should correspond to
the relevant regulations and the national instructions.
Extension cords and multi-sockets may be used only if care is
exercised in their use. The marked electric rating of the extension
cord or multi-socket should have adequate current carrying-
capacity and their marked electric rating should correspond to
that of the appliance(s) you want to connect. If you use a
cordreel, unwind the cord than totally!
Don’t locate the appliance just above or below a wall socket.
Keep all flammable things as furniture, curtains, paper etc. away
from the appliance (at least 1 meter).
Despite of the fact that the TS 1501 is very watertight, you have
to be careful with water. Make sure that the TS 1501 cannot fall
into water and don’t expose it to heavy water beams.
In order to avoid overheating and fire hazard, do not cover or
obstruct the appliance. Do not put any of the following materials
on the appliance, such as clothes, blanket, pillow, paper etc. The
minimum distance 1 meter between the appliance and flammable
materials must always be maintained.
The casing and the front cover of the appliance become
extremely hot during operation. So do not touch the appliance
during use: risk of scald injury! Pay attention that no combustible
materials (such as curtains, marquees, flags, plastic foil etc.) due
to wind or other environmental influences come to close to the
appliance. That can cause singe damage or fire. Pay attention
that they don’t cover or obstruct the appliance. That can cause
damage or fire!
Make sure that the cord not hangs over (sharp) edges, not makes
strong curves, not can be pulled along and not touches hot
surfaces.
If the appliance, by whatever which reason, produces cracks or
breaks, if you during the operation establish imperfection or
interruption, or if the aluminium casing, the front cover surface or

11
the cord or plug show flaws, discontinue the operation of
the appliance and take the plug from the socket.
If the appliance, the cord or the plug is damaged or shows
imperfection, contact your supplier, the manufacturer or a
qualified service point. Do not try to repair the appliance by
yourself, to avoid a hazard. Repairs by unqualified persons or
changing’s to the appliance break the water tightness of the
equipment and let expire the guarantee and the liability of the
manufacturer.
Turn off the appliance, remove the plug from the power outlet and
let the appliance cool down before you touch-, install-, dislocate-,
clean- or maintain it.
Do not store any burnable liquids or materials like paint, petrol,
gas tanks etc. in the immediate surroundings of the appliance.
Don’t use the appliance in flammable ambience, such as near by
combustible gastanks, gastubes or spray cans. Danger of
explosion and fire!
Never insert fingers, pencils or whatever which object into the
openings of the appliance!
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities, or
lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a
person responsible for their safety.
Keep out of reach of children and never leave them unsupervised
with the appliance. Consequently, when selecting the location for
your machine, do so in such way that children do not have
access to the appliance. Keep children supervised not to play
with the appliance.
Caution! Never leave the appliance unsupervised when in use.
Do not use the appliance with a programmer, timer or any other
device that switches the appliance on automatically. Also do not
use the appliance with an external voltage regulator such
as dimmer, speed controller etc. That produces hazard too!
The appliance must only be mounted by an authorised specialist,
paying attention to the relevant regulations.

12
INSTALLATION
The EUROM TS 1501 infra red heater encloses two parts:
- the real heater with cord, plug and connection piece
- the mounting bracket with dowels, screws etc.
Remove all package material and check the appliance, supply
cord and the plug for signs of damage.
Pay attention to the mounting place for your heater. The
appliance has to be mounted on an incombustible foundation.
That foundation has to be vibrationfree, exact vertical and stable
enough for lastingly holding the appliance free of problems.
Check or the provided dowels and screws are suitable, strong
enough and qualified for the foundation. The material provided is
identified for a brick wall; for another foundation please ask the
specialist for suitable material.
Check before mounting or the minimum safe mounting distances
between heater and environment are strictly followed (see
figures). The distance between the bottom edge of the appliance
and the floor must be at least 2,5 meter. There must be a
distance of at least 0,5 meter between the appliance and the
ceiling, roof or other cover. If the covers consist of flammable
material (p.e. wood, plaster, canvas etc.), the distance has to be
at least 1 meter There must be a distance of at least 1,5 meter at
each side between the appliance and walls or the like (see
figure).
When you install the appliance outside, pay attention that it
doesn’t catch excessive wind load.
Fix the mounting bracket totally horizontal on the wall with the
three plugs and screws.
Assemble the appliance onto the mounting bracket with the two
winged nuts.
Adjust the desired angle of radiation. The max. degree to
horizontal is 60° and the minimum degree is 40° (see fig.)
(downstairs).
Fasten all screws another time firmly and scheck or the heater is
firmly mounted. Now your infra red heater is ready for use.

13
Under some circumstances it may be attractive to make a fast
connection between the heater and the main supply, and to operate
the heater with a switch. Because the EUROM TS 1501 has a high
water tightness (IP65) and for safety reasons, such a connection has
to be made by a qualified electrician.
WORKING
Check for every use:
- or the appliance doesn’t show signs of damage.
- or the appliance still is fastened firmly. Mechanical bearing
pressure, oscillating duet o wind or rain could lead to loose.
- or there are no objects, canvas, sun screens etc. are inside the
safety distances.
- or the socket you want to use gives the correct tension (230V-
50Hz).
If everything is all right you can insert the plug into the socket. The
infra red heater will start to work. When you use the appliance for
the first time (or after a long time again), observe it during the first 10
till 15 minutes to be sure that is works trouble-free.
To stop the heater, take the plug out of the socket and give the
heater time to cool down.

14
CLEANING - MAINTENANCE - SERVICE
Cleaning
This appliance consist of a robust and maintenance-free aluminium
casing with a safety grill.
Before cleaning remove the plug from the power outlet and wait until
the appliance is sufficiently cooled off. Wipe the appliance only with
a clean and lint-free cloth or a soft brush. Never use abrasive
cleaners, scrubbing brushes and chemical cleaners for cleaning!
Never use flammable cleaners such as benzene or spiritus. To
protect against electrical shock and danger of life, do not immerse
cord, plug or any part of the appliance in water or other liquid.
maintenance
Inside the EUROM TS 1501 infra red heater are no user serviceable
parts. The appliance is very good sealed (IP65) en may not be
opened by not-qualified persons.
The lamp has a special connection and it is not allowed to not-
qualified people to remove or change it.
service
Repairs must be carried out by authorised specialists (dealer or
electrician), thus ensuring electrical safety.
The warranty does not cover damage or failure which are the result
of self-made reparations or alterations, accident, misuse, abuse,
neglect, commercial use or improper maintenance.
In line with their policy of continious product development we
reserve the right to change the product and documentation
specifications without notice.
DISPOSAL
At his end this appliance may not be treated as normal domestic
trash, but has to be handed at a local collection point for recycling
and/or processing.
SPECIFICATIONS

15
Type
TS 1501
Voltage
230V - 50Hz
Capacity
1500W
Dimensions
W: 54 cm.
H: 9,4 cm.
D: 7,7 cm.
Weight
2 kg
IPprotection
IP65

16
CE-verklaring
Hierbij verklaart ondergetekende / Herewith declaers the signer
Euromac bv.,
Kokosstraat 20,
8281 JC Genemuiden
dat onderstaand product / that the product written below
infraroodstraler / infra red heater
bekend onder het merk / known under the brand
EUROM
types TS 1501
voldoet aan de eisen van de onderstaande normen:
agree with the demands of the subjoined standards:
EN 60335-2-30:2003+A1:2004+A2:2007
EN 60335-1:2002+A1:2004+A2:2006+A12:2006
EN 50366:2003+A1:2006
Genemuiden, 19 –07- 2010
J. Bakker, alg. dir.
-------------------------------------------------------------------------
