EUROM HOSE WINDER User manual

NL - GEBRUIKSAANWIJZING
DE - BEDIENUNGSANLEITUNG EN - INSTRUCTION MANUAL FR - MANUEL D’UTILISATION
HOSE WINDER
Haspelwagen
Haspelwagen
Reel cart
Voiture d’enrouleur
Art.nr. 28.491.1

2
Montage:

3

4
NL
Hartelijk dank!
Hartelijk dank dat u voor deze EUROM slanghaspel hebt gekozen: u hebt daarmee een goede
keus gemaakt!
Om lang en probleemloos plezier van uw haspel te kunnen hebben adviseren wij u dringend het
instructieboekje vooraf aandachtig en in zijn geheel door te lezen: het bevat belangrijke
informatie voor de installatie, het gebruik en het onderhoud van het apparaat.
Wij wensen u veel en probleemloos gebruikplezier toe!
1. Inleiding
De EUROM Hose Winder slanghaspel is bedoeld voor huishoudelijk gebruik als het besproeien
van tuinen, autowassen enz. Gebruik hem dus niet voor andere doeleinden.
De slang op de EUROM Hose Winder 20+2 meter x ½” (12,5 mm.)

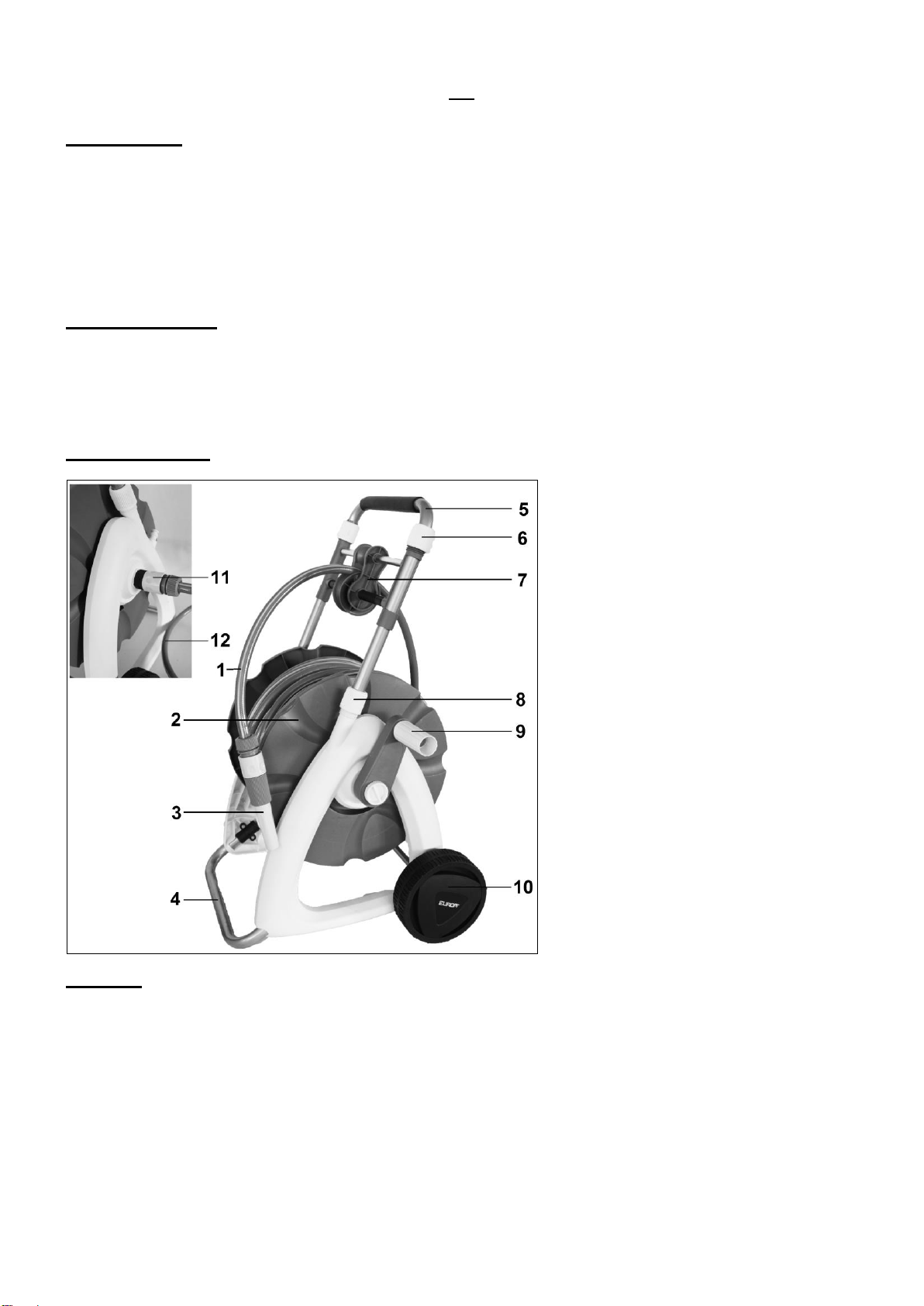

2. Beschrijving
1. Slang
2. Haspel
3. Spuitkop
4. Steun
5. Duwbeugel
6. Verstelling slanggeleider
7. Slanggeleider
8. Verstelling duwbeugel
9. Slinger oprolmechanisme
10.Wiel (2x)
11.Waterinlaat
12.Aanvoerslang
4 –Gebruik
Sluit het ene eind van de aanvoerslang aan op de waterinlaat van de haspel en het andere
einde op een kraan. Draai de kraan open.
Trek de slang uit tot de gewenste lengte. Wanneer u nu de spuitkop opendraait zal hij water
gaan geven. Door verder te draaien regelt u de straal. U kunt aan het werk!
Wanneer u klaar bent met spuiten draait u de spuitkop weer dicht. Loop nu met de spuitkop
terug naar de slanghaspel en draai de kraan dicht. Draai de spuitkop open om water te laten
ontsnappen en wind met de slinger de slang op de haspel.

5
Ontkoppel de aanvoerslang van de kraan en bevestig hem op de nippel van de wagen.
5 –Opslag, Reiniging en Onderhoud
Wanneer de haspel niet in gebruik is dient de watertoevoer ontkoppeld te zijn. Laat
resterend water ontsnappen door de spuitkop open te draaien. Wanneer u de slang langere
tijd niet gebruikt, zorg dan dat er zich geen water meer in de slang bevindt.
Stel uw haspel nooit bloot aan vorst, zeker niet wanneer er zich mogelijk nog water in de
slang bevindt!
Wanneer u hem niet gebruikt verdient het aanbeveling uw haspel op een droge plaats
binnenshuis op te ruimen, zeker buiten het seizoen. De duwbeugel kan worden
ingeschoven, zie afb. 3..
Als de slang erg vuil is, reinig hem dan door hem met een (evt. iets vochtige) doek af te
nemen. Zorg er wel voor dat de slang droog is wanneer u hem opwindt.
Ook de wagen kunt u zonodig met een vochtige doek schoonmaken. Gebruik daarbij geen
agressieve schoonmaakmiddelen of chemikaliën, die tasten het materiaal aan! Dompel nooit
(delen van) de haspel in water!
6 –Waarschuwingen en tips
Voer uitsluitend schoon water door slang en haspel; géén chemikaliën of andere stoffen.
Trek de slang gelijkmatig en rustig uit en rol hem rustig op. Controleer of er geen knik of
draai in de slang zit.
Houd de spuitkop vast terwijl u de slang oprolt. Leg, voor u de slang oprolt, de spuitkop
naast de haspel.
7 - Technische gegevens
Model
Lengte
slang
Materiaal
slang
Materiaal
kast
Max.
druk
Water-
temp.
Inw. Ø
slang
Kraan-
aansluiting
Hose
Winder
20 m.
+ 2 m.
PVC
PP
8 bar
0-45°C
½” (12mm)
½” / ¾”
binnendraad

6
DE
Herzlichen Dank!
Herzlichen Dank, dass Sie sich für diese EUROM Schlauchhaspel entschieden haben: Sie
haben damit eine gute Wahl getroffen!
Für lange und problemlose Freude mit Ihrer Haspel legen wir Ihnen dringend ans Herz, diese
Anleitung vollständig und aufmerksam durchzulesen: Sie enthält wichtige Informationen über
die Installation, Nutzung und Wartung des Geräts.
Wir wünschen Ihnen viel und problemlose Freude mit der Nutzung!
1. Einleitung
Die EUROM Hose Winder Schlauchhaspel ist für häusliche Zwecke wie das Besprühen von
Pflanzen, das Waschen von Fahrzeugen usw. bestimmt. Verwenden Sie sie also nicht für
andere Zwecke.
Der Schlauch der EUROM Hose Winder 20+2 Meter x ½” (12,5 mm.)

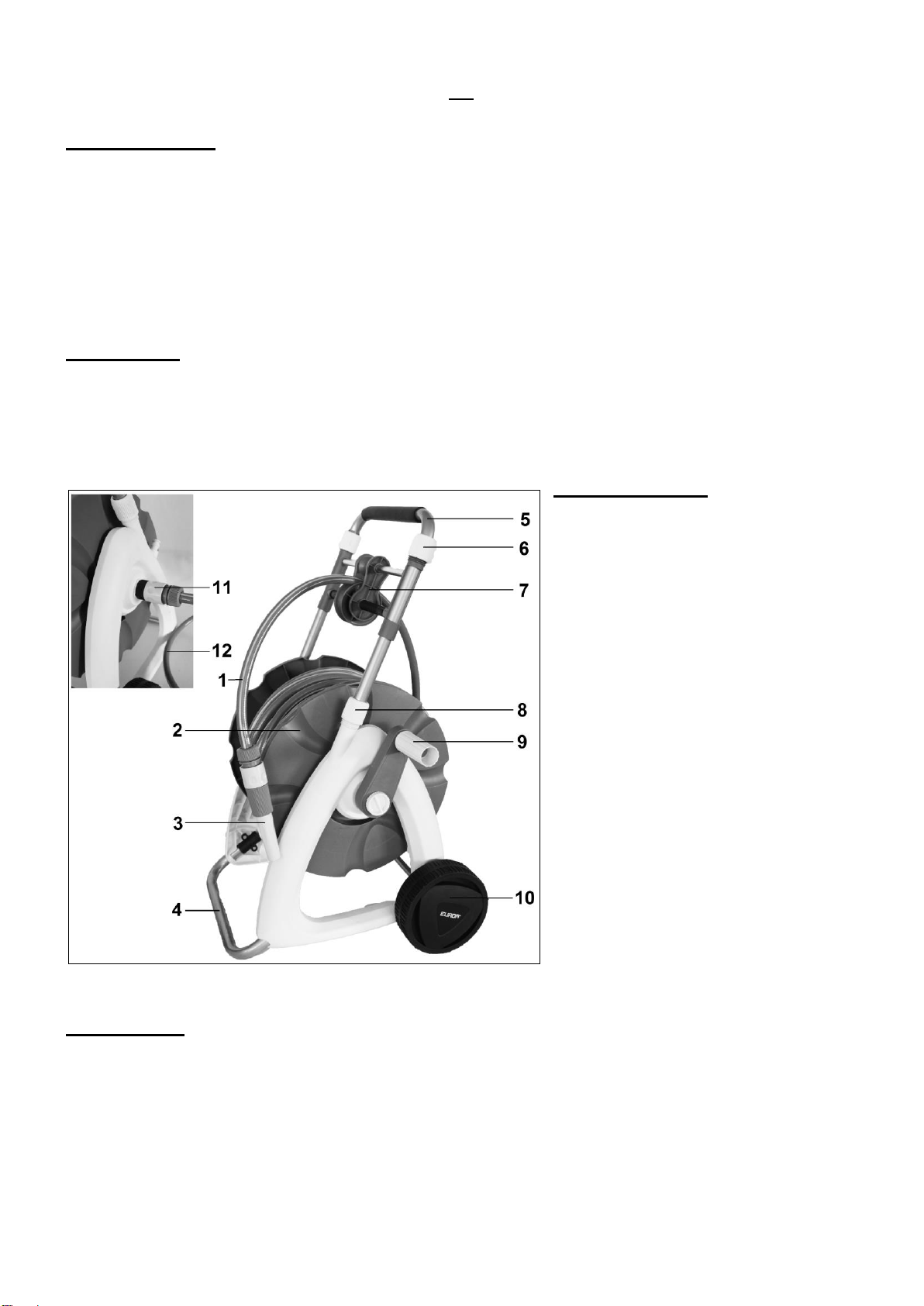

2. Beschreibung
1. Schlauch
2. Haspel
3. Spritzkopf
4. Unterstützung
5. Schubstange
6. Verstellung Schlauchführung
7. Schlauchführung
8. Verstellung Schubstange
9. Girlande Aufroller
10.Rad (2x)
11.Wassereinlass
12.Zufuhrschlauch
4 –Nutzung
Schließen Sie ein Ende des Zufuhrschlauchs an den Wassereinlass der Haspel und das
andere Ende an einen Wasserhahn an. Öffnen Sie den Wasserhahn.
Ziehen Sie den Schlauch bis zur gewünschten Länge heraus. Wenn Sie jetzt den Sprühkopf
betätigen, fließt Wasser. Durch Drehen regeln Sie die Stärke des Wasserstrahls. Sie können
beginnen!
Wenn Sie die Spritztätigkeit unterbrechen möchten, drehen Sie den Spritzkopf wieder zu.
Gehen Sie jetzt mit dem Spritzkopf zurück zur Schlauchhaspel und schließen Sie den

7
Wasserhahn. Drehen Sie den Spritzkopf auf, um Wasser entweichen zu lassen und wind mit
der Gilande den Schlauch auf der Haspel.
Entkuppeln Sie den Zufuhrschlauch vom Wasserhahn und befestigen Sie ihn auf den Nippel
des Wagens.
5 –Aufbewahrung, Reinigung und Wartung
Wenn Sie die Haspel nicht benutzen, muss die Wasserzufuhr unterbrochen sein. Lassen Sie
restliches Wasser entweichen, indem Sie den Spritzkopf öffnen. Wenn Sie den Schlauch
längere Zeit nicht benutzen, vergewissern Sie sich, dass sich im Schlauch kein Wasser
mehr befindet.
Setzen Sie Ihre Haspel nie dem Frost aus, insbesondere dann nicht, wenn sich noch
Wasser im Schlauch befindet!
Wenn Sie die Haspel nicht verwenden, empfiehlt es sich, sie an einem trockenen Ort im
Haus auf zu bewahren, vor allem außerhalb der Nutzungssaison. Der Griff kann in einander
geschieben werden, siehe Abb. 3.
Wenn der Schlauch verschmutzt ist, reinigen Sie ihn mit einem (evtl. leicht angefeuchteten)
Tuch. Sorgen Sie dafür, dass der Schlauch trocken ist, wenn Sie ihn wieder aufrollen!
Auch den Wagen können Sie bei Bedarf mit einem feuchten Tuch reinigen. Verwenden Sie
dafür keine aggressiven Reinigungsmittel oder Chemikalien, da diese das Material
angreifen! Tauchen Sie die Haspel (oder ihre Teile) nicht ins Wasser!
6 –Warnhinweise und Tipps
Führen Sie ausschließlich sauberes Wasser durch Schlauch und Haspel, keine Chemikalien
oder andere Stoffe.
Ziehen Sie den Schlauch gleichmäßig und ruhig aus und rollen Sie den Schlauch wieder
ruhig auf. Kontrollieren Sie, ob sich kein Knick oder eine Kurve im Schlauch befindet.
Halten Sie den Spritzkopf fest wenn Sie den Schlauch aufrollen.
7 - Technische Daten
Modell
Länge
Schlauch
Material
Schlauch
Material
Gehäuse
Max.
Druck
Wasser-
temp.
Innen-Ø
Schlauch
Hahn-
anschluss
Hose
Winder
30 m
PVC
PP
8 bar
0-45°C
½” (12 mm)
½” / ¾”
Innengewinde

8
EN
Thank you!
Thank you for choosing this EUROM hose reel –you have made a good choice!
In order to enjoy problem-free use of your reel in the long term we strongly recommend that you
carefully read the instruction manual completely in advance: it contains important information on
the installation, use and maintenance of the device.
We wish you a great deal of problem-free and enjoyable use!
1. Introduction
The EUROM Hose Winder hose reel is intended for household use such as the spraying of
gardens, car washing, etc. You must therefore not use it for other purposes.
The hose on the EUROM Hose Winder is 20+2 meter x ½” (12,5 mm.)

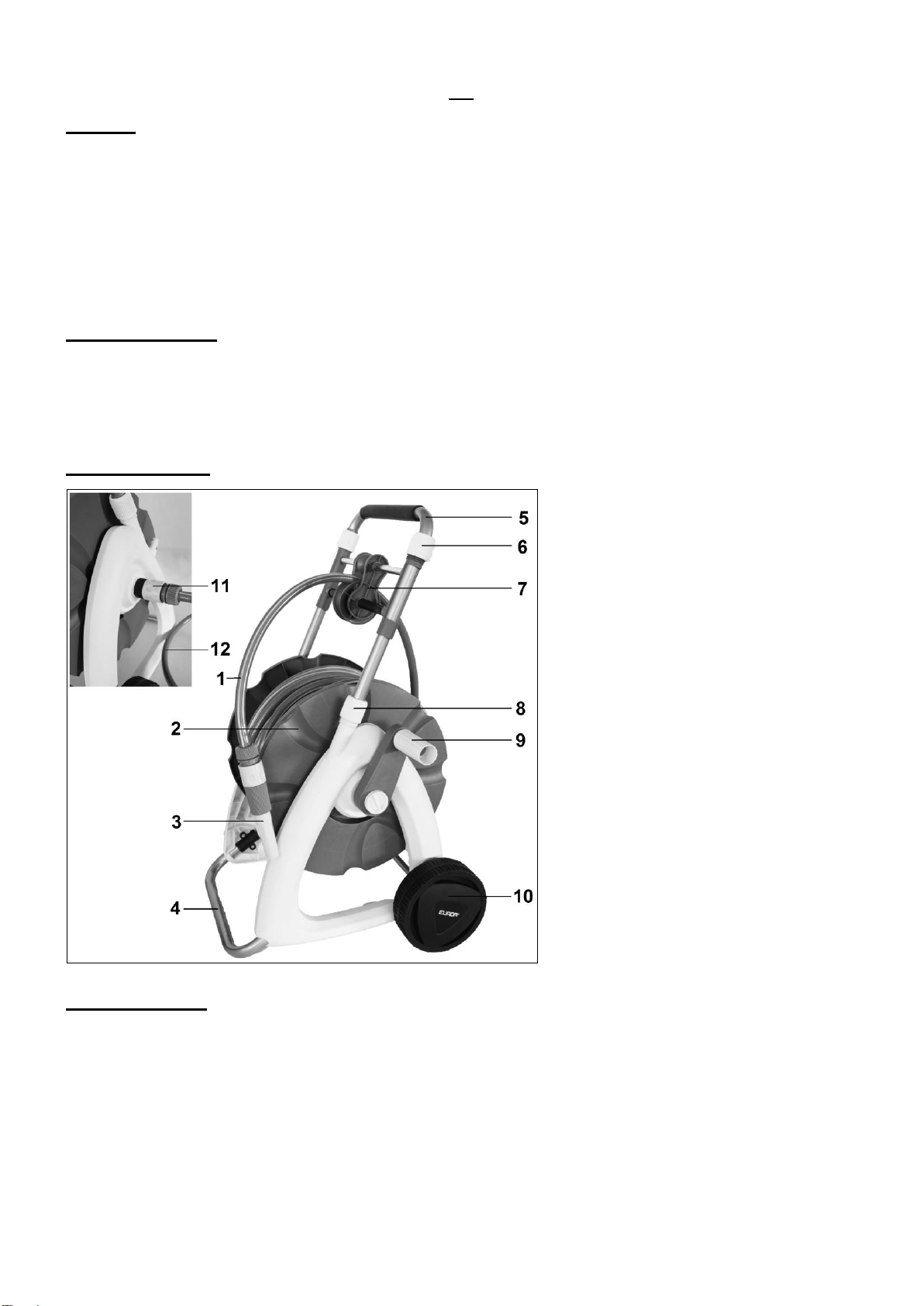

2. Description
1. Hose
2. Reel
3. Spray nozzle
4. Support
5. Push bar
6. Adjusting hose guide
7. Hose guide
8. Adjusting push bar
9. Garland retractor
10.Wheel (2x)
11.Waterinlet
12.Supply hose
4 –Use
Connect one end of the supply hose to the waterinlet on the reel and the other end to a tap.
Open the tap.
Pull the hose to the desired length. If you turn the spray head, the water will now flow out.
Turning further will allow you to regulate the flow. Now you can get to work!
When you want to stop spraying, turn the spray head until it closes. Return to the hose reel
with the spray head and turn the tap off. Open the spray head to empty it of water and wind
with the garland the hose on the reel.
Disconnect the supply hose from the tap and en connect it on the nipple of the cart.

9
5 –Storage, Cleaning and Maintenance
If the reel is not being used, the water supply must be disconnected. Let any residual water
escape by opening the spray head. If it is not to be used for some time, make sure that it is
emptied of water.
Never expose your reel to frost. Certainly not when there may be water in the hose!
We recommend you to store your reel in a dry, indoor location when you are not using it, and
certainly outside the season. For that reason you can shove in the push bar, see fig. 3.
If the hose is dirty, clean it with a (slightly damp) cloth. Ensure that the hose is dry when you
roll it!
If necessary, you can also clean the cart with a damp cloth. Do not use corrosive cleaning
agents or chemicals that damage the material! Never submerge (parts of) the reel in water!
6 –Warnings and tips
Hose and reel only for use with water; not for use with chemicals or other substances.
Pull the hose out smoothly and slowly and roll it slowly up. Check to ensure that the hose is
not bent or turned.
Hold the spray nozzle as you roll up the hose.
7 –Technical data
Model
Length
hose
Hose
material
Housing
material
Max.
pressure
Water
temp.
Internal Ø
hose
Tap
connector
Hose
Winder
20 m.
PVC
PP
8 bar
0-45°C
½” (12mm)
½” / ¾”
female.

10
FR
Merci !
Nous vous remercions d'avoir choisir cet enrouleur d'EUROM : vous avez fait un excellent
choix !
Pour profiter pleinement et durablement de votre enrouleur, nous vous recommandons d'abord
de lire attentivement ce livret d'instructions. Il contient des informations importantes sur
l'installation, l'utilisation et l'entretien de l'appareil.
Nous vous en souhaitons une agréable utilisation !
1. Introduction
L'enrouleur EUROM Hose Winder est destiné à un usage domestique, tel que l'arrosage de
jardins, le lavage de voitures, etc. Ne l'utilisez pas à d'autres fins.
Le tuyau de l'EUROM Hose Winder a une longueur de 20+2 meter x ½” (12,5 mm.)

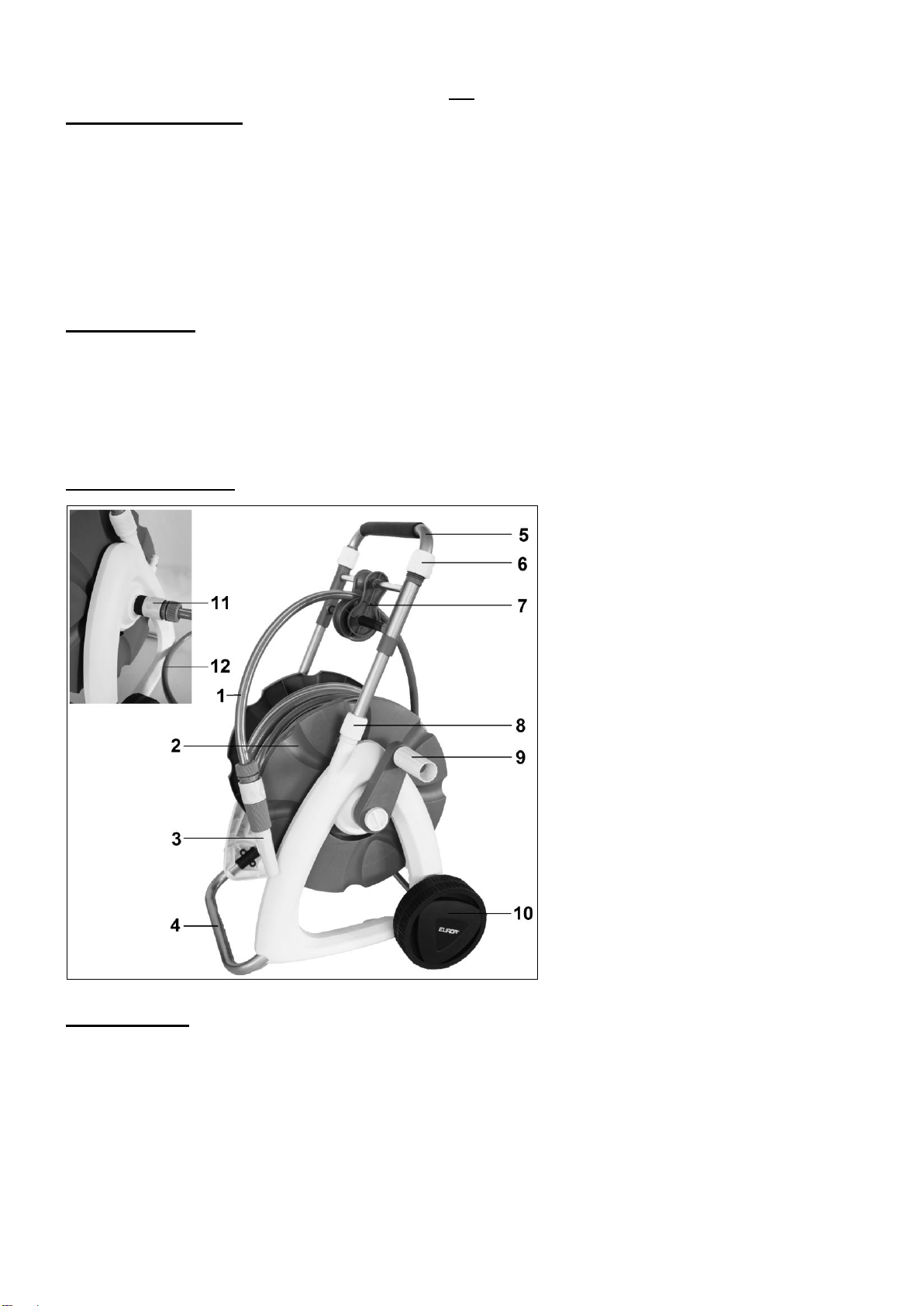

2. Description
1. Tuyau
2. Enrouleur
3. Tête d’arrosage
4. Support
5. Barre de poussée
6. Réglation guide de tuyau
7. Guide de tuyau
8. Réglation barre de poussée
9. Tourneur
10.Roue (2x)
11.Entrée d'eau
12.Flexible d'amenée
4 –Utilisation
Raccordez une extrémité du flexible d'amenée à l'entrée d’eau de l'enrouleur et l'autre
extrémité à un robinet. Ouvrez le robinet.
Déroulez le flexible à la longueur souhaitée. Ouvrez à présent la tête d'arrosage pour faire
écouler de l'eau. En tournant plus ou moins la tête d'arrosage, vous réglez le jet. Vous
pouvez vous mettre au travail !
Pour arrêter l'arrosage, refermez la tête d'arrosage. Marchez avec la tête d'arrosage vers
l'enrouleur et fermez le robinet. Ouvrez la tête d'arrosage pour laisser s'écouler le reste
d'eau et roulez avec le tourneur le tuyau sur l’enrouleur.

11
Débranchez le flexible d'amenée du robinet et branchez-le sur le mamelon de la voiture.
5 –Rangement, nettoyage et entretien
Si l'enrouleur n'est pas utilisé, l'amenée d'eau doit être débranchée. Laissez s'échapper le
reste d'eau en ouvrant la tête d'arrosage. Si vous n'utilisez pas le flexible pendant une
période prolongée, veillez à ce qu'il n'y ait plus d'eau dans le flexible.
N'exposez jamais l'enrouleur au gel, surtout lorsque de l'eau se trouve encore dans le
tuyau !
Si vous n'utilisez pas l'enrouleur, il est recommandé de le ranger en un droit sec à l'intérieur,
en particulier hors saison. A cet effet, le barre de poussée peut être rétracter, voir fig. 3.
Si le tuyau est sale, nettoyez-le. Utilisez à cet effet un chiffon (éventuellement légèrement
humide). Veillez à ce que le tuyau soit sec lorsque vous l'enroulez !
Le chariot peut également être nettoyé avec un chiffon humide. N'utilisez pas de produits
nettoyants agressifs ou de produits chimiques ; ceux-ci attaquent le matériau ! Ne plongez
jamais (des parties de) l'enrouleur dans de l'eau !
6 –Avertissements et conseils
Laissez uniquement s'écouler de l'eau propre à travers le flexible et l'enrouleur, donc pas de
produits chimiques ou d'autres liquides.
Déroulez le flexible calmement et régulièrement et enroulez le flexible tranquillement.
Vérifiez que le flexible ne présente pas de coude ou de fléchissement.
Tenez le buse pendant que vous roulez le tuyau.
7 - Caractéristiques techniques
Modèle
Longueur
tuyau
Matériau
tuyau
Matériau
logement
Pression
maxi
Temp.
eau
Ø int. lance
Raccord
robinet
Hose
Winder
20 m
PVC
PP
8 bars
0-45°C
½” (12mm)
½” / ¾”
fil. int.

12
EUROM, Kokosstraat 20, 8281 JC Genemuiden
e-mail: [email protected] www.eurom.nl
