EVOline FlipTop Push User manual

Schulte Elektrotechnik GmbH & Co. KG
Jüngerstraße 21
D-58515 Lüdenscheid
Telefon +49 23 51 / 94 81-0
Telefax +49 23 51 / 4 26 58
Email [e-mail]
DE 7040 1200 0000 2016 05
Zubehör:
WireLane Clip
Accessories:
WireLane Clip
7040 1200 0000
EVOline FlipTop Push
1x Anleitung /
1x Manual
Lieferumfang / Delivery includes:
2x Keil /
2x Wedge
1x FlipTop Push
Anleitung / Manual
Alle weiteren Produkte aus unserem
Sortiment nden Sie unter:
www.evoline.com
Weitere Infos unter: http://www.lignoshop.de

Funktionserläuterung
Vor Gebrauch bitte beachten:
Öffnet und schließt sich durch einfaches Antippen des Deckels
(Soft Touch). Die Endposition wird manuell eingerastet und gelöst.

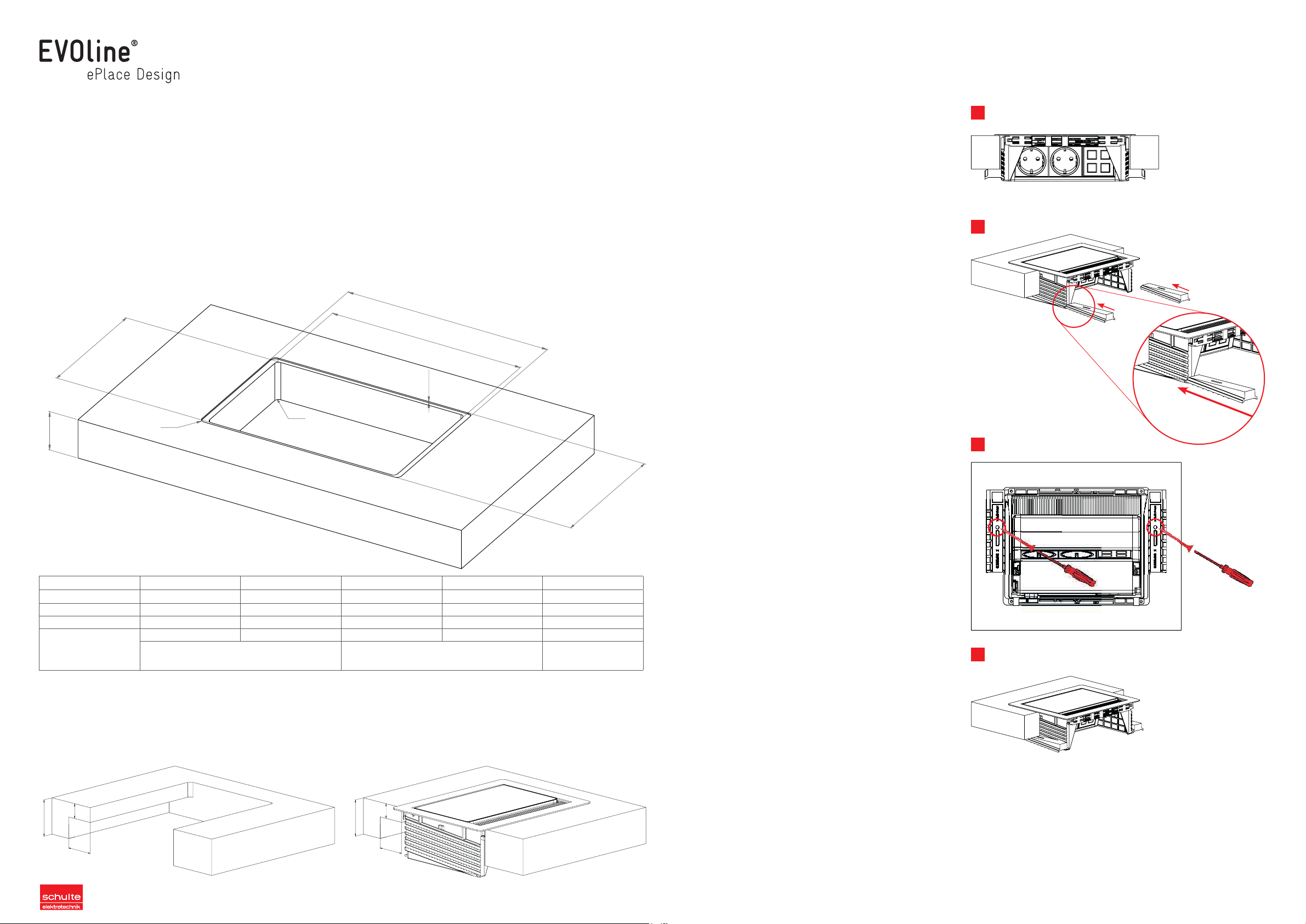

Montageanleitung / Vorbereitung
Der EVOline®FlipTop
Push kann in Plattenstärken von 10 - 50
mm eingebaut werden. Der Lochausschnitt muss mit einem
Mindestabstand von 100 mm zur Plattenkante platziert werden.
Functional description
Please read instructions before use:
Opens and closes by simply tipping the cover (soft touch). End
position get manually locked and released.
Mounting instructions / Preparation
The EVOline®FlipTop
Push can be mounted in desk plates from
10 up to 50 mm thickness. The cut-out must have a minimum
dis-tance of 100 mm from the plate edges.
A
+
0,3
0
X
+
0,3
0
B
+
0,3
0
Y
+
0,3
0
max.Z
1,5
+
0,1 0
R5
R6
XL 360 mm 167 mm 345 mm 157 mm max. 50 mm
L 310 mm 167 mm 295 mm 157 mm max. 50 mm
M 260 mm 167 mm 245 mm 157 mm max. 50 mm
S 210 mm 167 mm 195 mm 157 mm max. 50 mm
Ausführung
model
A B X Y Z
Flächenbündiger Einbau
ush installation
Normaler Einbau
normal installation
Produkt im Tischausschnitt positionieren
Bitte ziehen Sie nach abgeschlossener Montage die Schutzfolie ab.
Zusätzliche Fixierung durch 2 Schrauben
Beide Fixierkeile bis zum Rastpunkt einschieben.
Place product in cutout
Slide in both wedges until locked.
Additional xing with 2 screws
After assembly please remove protective foil.
7040 1200 0000
1
2
3
4
invented and made by Schulte
Elektrotechnik,
Lüdenscheid, Germany.
Technische Änderungen und Irrtümer vorbehalten. Modications and errors excepted.
21 - 50
20
40
21 - 50
20
40
Bitte bei einer Plattenstärke von über 20 mm beachten!
In den rückwärtigen Plattenausschnitt muss eine 40 mm tiefe Aussparung
bis zur Plattenstärke von 20 mm vorgenommen werden.
Please note for desk plates with a thickness from more than 20 mm!
Add to the rear panel cut out a 40 mm deep recess until the plate
thickness of 20 mm.
