Date Published: 01 / 03 / 2016Written in UK English

®
ORIGINÁL MANUÁLU
Před použitím tohoto zařízení si prosíme, přečtěte instrukce.
PW3200 TLAKOVÁ MYČKA
®
®
MOTOR S RŮZNÝM VÝKONEM
Registrovaný design. Patent čekající na projednání 1101605.2
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ

®
®

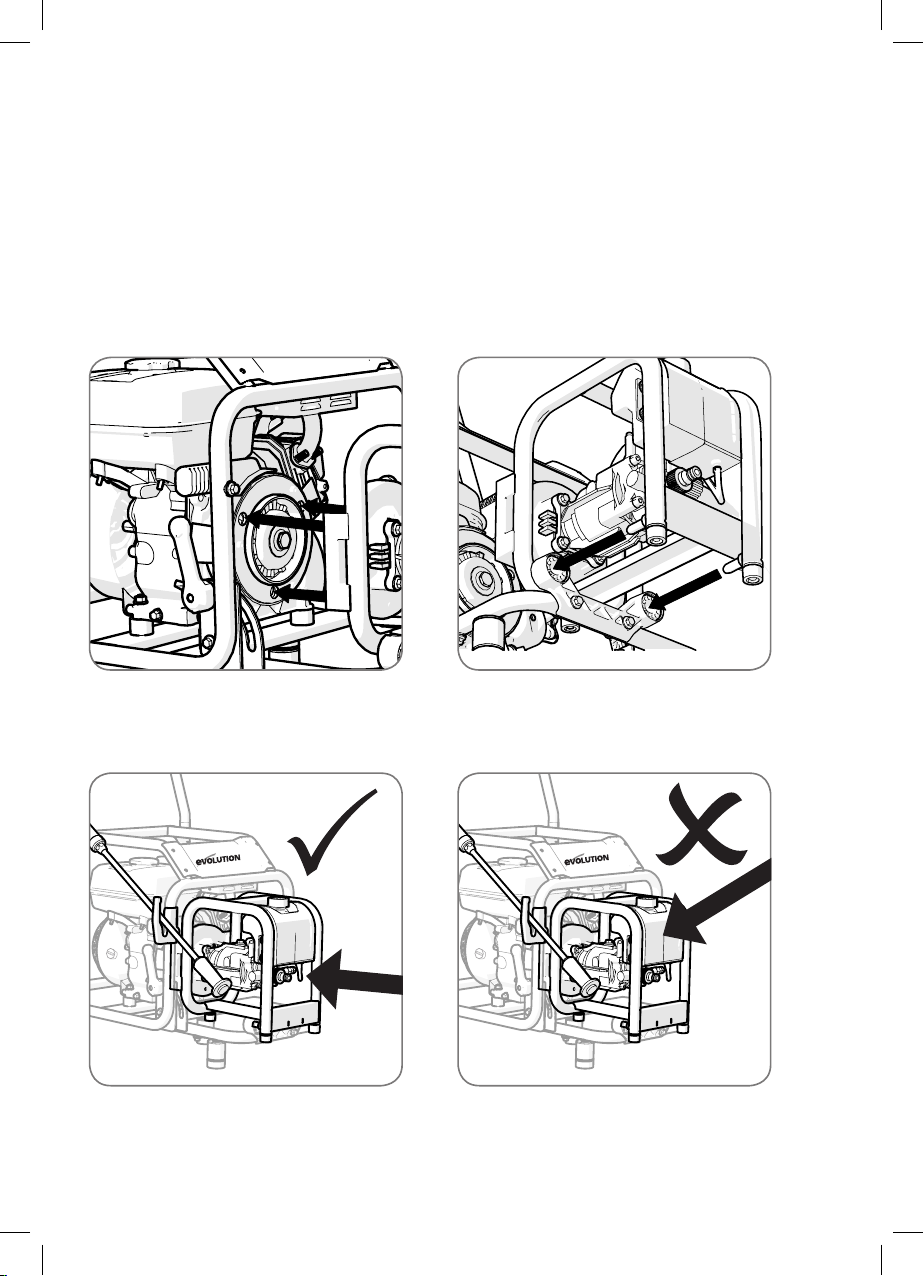

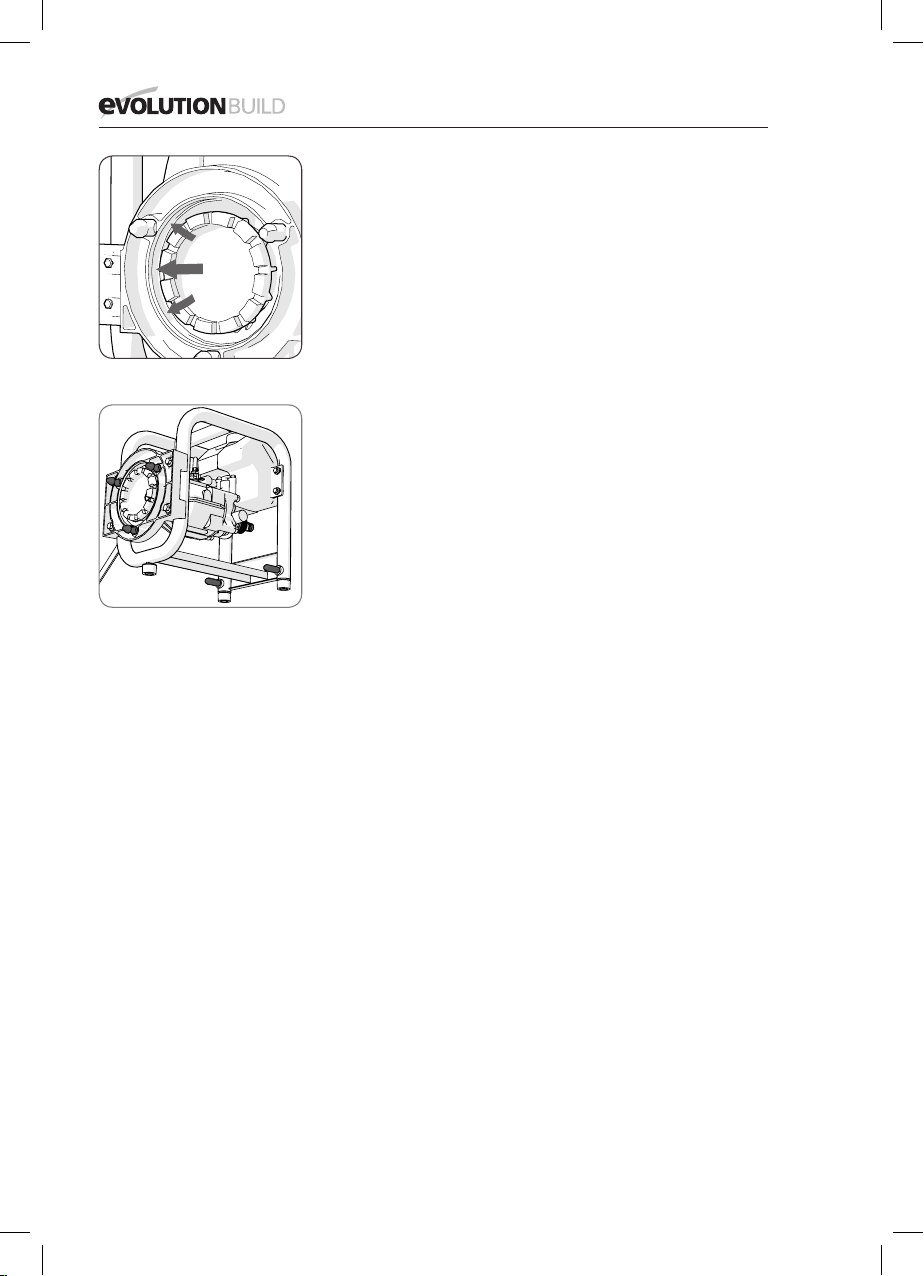

KROK 1...
SESTAVA 3 LOKALIZAČNÍCH
KOLÍKŮ, JAK INDIKUJÍ ŠIPKY
KROK 3...
POUŽIJTE JEMNÝ HORIZONTÁLNÍ TLAK
S OTEVŘENOU PLOCHOU DLANĚ,
JAK INDIKUJÍ ŠIPKY A UZAMKNĚTE
NE...
NEPOUŽÍVEJTE DIAGONÁLNÍ, DOLŮ
SMĚŘUJÍCÍ TLAK, JAK INDIKUJÍ ŠIPKY.
VELICE POŠKODÍTE EVO-SYSTEM!
KROK 2...
SESTAVA 2 STABILIZAČNÍCH KOLÍKŮ,
JAK INDIKUJÍ ŠIPKY
PŘIPOJTE VÝSTUP
RYCHLÁ REFERENČNÍ PŘÍRUČKA

QR CODE
Stáhněte se aplikaci FREE QR
READER a naskenujte QR-kód (níže).
Stále se dívejte na HD-video Evo-System ve vašem smartphonu.
Ujistěte se, že máte zapnuté nastavení HD.
Pokud nemáte smartphone, můžete se dívat na všechna Evolution-videa online.
UVIDÍTE A UVĚŘÍTE!
NE...
NEPOUŽÍVEJTE DIAGONÁLNÍ, DOLŮ
SMĚŘUJÍCÍ TLAK, JAK INDIKUJÍ ŠIPKY.
VELICE POŠKODÍTE EVO-SYSTEM!
PŘIPOJTE VÝSTUP
RYCHLÁ REFERENČNÍ PŘÍRUČKA
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ

6www.evolutionbuild.com
®
OBSAH
EC-prohlášení o shodě 06
Důležité informace 07
Evolution Limited Záruka 07
Obecná bezpečnostní pravidla 07
Motorově poháněná tlaková myčka 09
Další specická bezpečnostní pravidla 09
Symboly & štítky 10
Specikace 10

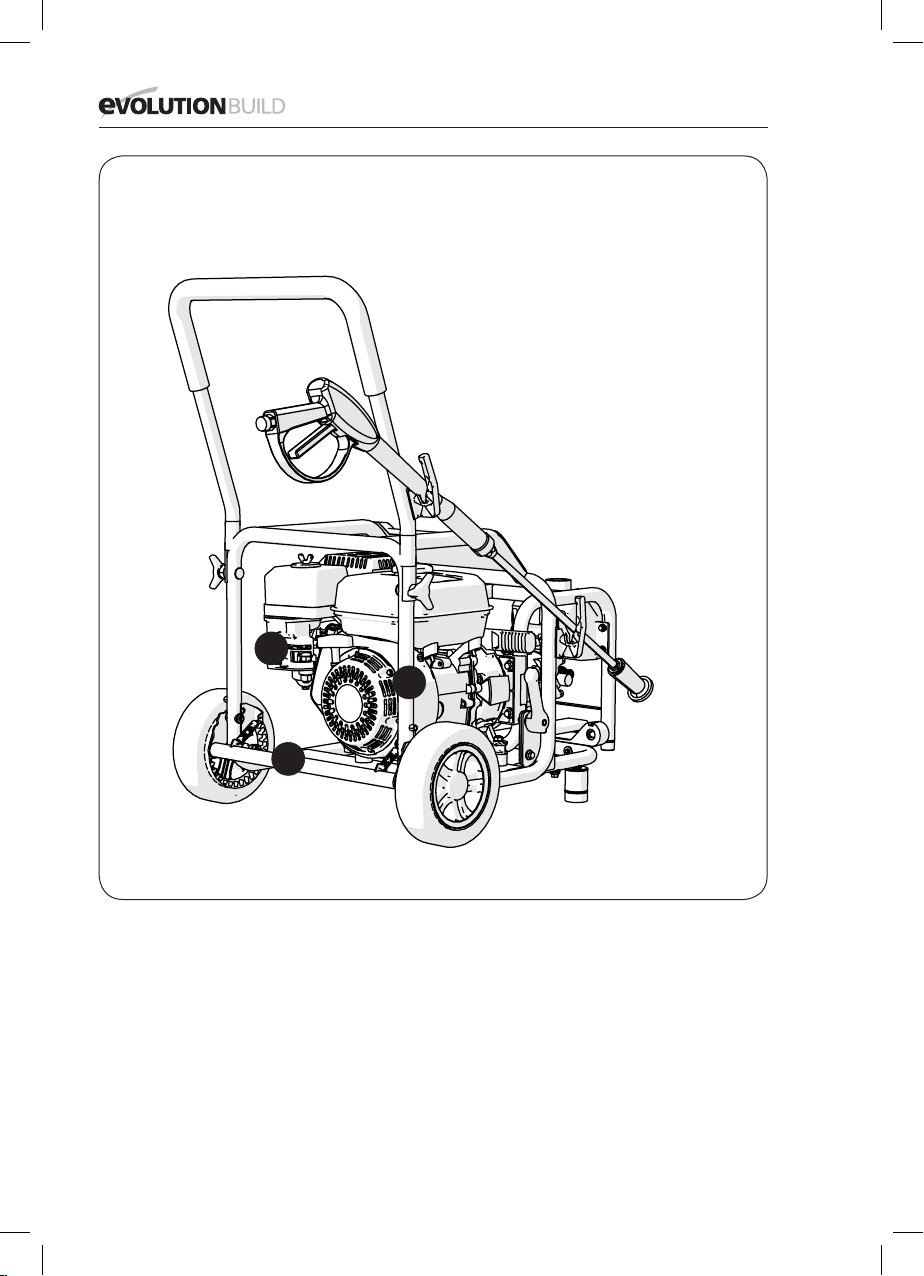

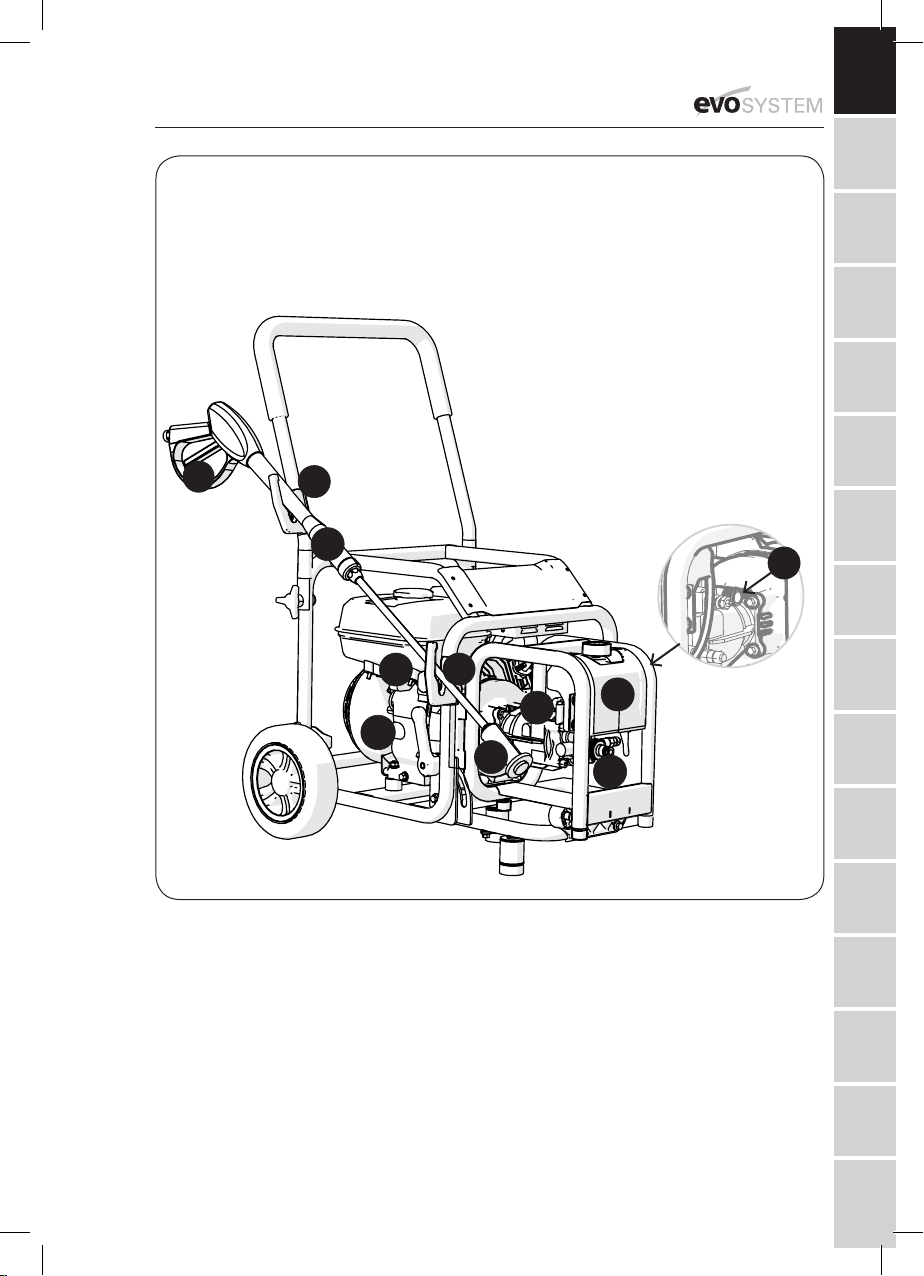

Přehled stroje 11
Montáž 13
Provoz 15
Údržba 18
Ochrana životního prostředí 18
EC-PROHLÁŠENÍ O SHODĚ
My, výrobce a dodavatel
Evolution Power Tools Ltd.
Venture One
Shefeld
S20 3FR
Prohlašujeme, že výrobek,
Evo-System PW3200 Tlaková myčka
Čísla součásti:
PW3200
je v souladu se základními požadavky
následujících evropských direktiv:
2004/108/EC (until Apr 19th 2016)
– EMC direktiva.
2014/30/EU (starting from Apr 20th 2016)
– EMC direktiva.
98/37/EC - Strojní direktiva.
2000/14/EC – Direktiva o hluku.
Následující standardy byly použity:
EN55014-1:2000/+A1:2001/+A2:2002
EN 55014-2:1997/+A1:2001
EN 61000-3-2:2000/+A2:2005
EN 61000-3-3:1995/+A1:2001
EN 61000-3-11:2000
EN1012-1:1996
EN 60204-1:1997
Autorizováno
Tisk: Matthew Gavins
Generální ředitel skupiny
Ze dne: 01.3.16
Všechny dokumenty ve složce jsou
dostupné k náhledu na adrese
uvedené výše.
POZNÁMKA:
Diagram součástí je možné si stáhnout na
www.evolutionpowertools.com/uk/evosystem/

7www.evolutionbuild.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
DŮLEŽITÉ
Přečtěte si prosím pozorně a důkladně tyto
bezpečnostní a provozní pokyny. Pro vaši vlastní
bezpečnost, pokud si nejste jisti, o jakýkoli aspekt
používání tohoto zařízení najdete na příslušných
technických linku, počet, který lze nalézt na
webových stránkách Nástroje Evolution Power.
Působíme několik linek pomoci celé naší
celosvětové organizace, ale Technická pomoc je
také k dispozici u vašeho dodavatele.
WEB
www.evolutionpowertools.com
EMAIL
[email protected]
EVOLUTION Evo-System
PW3200 Tlaková myčka
Gratulujeme Vám ke koupi PW3200 tlakové
myčky společnosti Evolution Power Tools.
Prosíme dokončete online registraci Vašeho
výrobku, abyste potvrdili platnost Vaší
záruční doby a zajistili si v případě potřeby
rychlý servis. Velmi Vám děkujeme, že jste
zvolili výrobek od Evolution Power Tools.
EVOLUTION LIMITED ZÁRUKA
Evolution Power Tools si vyhrazuje právo
provádět zlepšení a změny v designu produktu
bez předchozího upozornění. Podívejte se
prosím na záruční registrační letáku a / nebo
balení Podrobnosti o podmínkách záruky.
Evolution Power Tools budou v záruční době,
a od původního data zakoupení opraví nebo
vymění jakékoli zboží vyskytne závada na
materiálu nebo provedení. Tato záruka je
neplatná, pokud nástroje, které se vracejí
byl použit nad rámec doporučení uvedených
v návodu k použití, nebo v případě, že stroj
byl poškozen v důsledku nehody, nedbalosti
nebo nesprávného servisu.
Tato záruka se nevztahuje na stroji a / nebo
složek, které byly změněny, změněných,
nebo upravené jakýmkoliv způsobem, nebo
byl vystaven k použití mimo doporučené
kapacit a specikací. Elektrické komponenty
jsou předmětem záruky příslušných výrobců.
Všechny vrácené zboží poškozené, musí být
vrácen předplacené nákladní do Evolution
Power Tools. Evolution Power Tools si vyhrazuje
právo, případně opravit nebo nahradit ho za
stejný nebo ekvivalentní položku.
Neexistuje žádná záruka - písemné nebo
ústní - pro spotřební příslušenství, jako jsou
(Následující seznam není vyčerpávající) nože,
frézy, vrtáky, dláta nebo pádla apod V žádném
případě nebude Evolution Elektrické nářadí
odpovědnost za ztrátu nebo škody vzniklé
přímo nebo nepřímo z využití našeho zboží
nebo z jakékoli jiné příčiny. Evolution Elektrické
nářadí nenese odpovědnost za případné vzniklé
náklady na takové zboží nebo následné škody.
Žádný úředník, zaměstnanec nebo zástupce
Evolution Power Tools je oprávněn učinit ústní
prohlášení o způsobilosti nebo vzdát se některý
z výše uvedených podmínek prodeje a nikdo
budou závazná pro Evolution Power Tools.
Otázky týkající se této limitované záruky by
měly být směrovány na sídle společnosti,
nebo zavolejte na příslušné linku podpory.
OBECNÁ BEZPEČNOSTNÍ PRAVIDLA
VAROVÁNÍ: Přečtěte si všechny instrukce.
Pokud nebudete následovat všechny
instrukce uvedené níže, může dojít
k elektrickému šoku, požáru a/či
vážnému zranění.
UCHOVEJTE TYTO INSTRUKCE
1. Bezpečnost pracovního prostředí
a. Pracovní prostředí musí být čisté a dobře
osvětlené. Špinavé a temné prostředí může
způsobit nehody.
b. Neprovozujte elektrické zařízení v
explozivní atmosféře, v přítomnosti
hořlavých látek, plynů či prachu. Elektrické
zařízení vytváří elektrické výboje, které mohou
zapálit prach či kouř.
c. Děti a ostatní osoby musí být při
provozování elektrického zařízení stranou.
Rozptýlení může způsobit, že ztratíte kontrolu.
2. Elektrická bezpečnost
a. Elektrické zařízení a jeho zástrčka musí
odpovídat zásuvce. Nikdy zástrčku neupravujte.
Nepoužívejte adaptérové zástrčky s uzemněným
elektrickým zařízením. Neupravené zástrčky a
vhodné zásuvky redukují riziko elektrického šoku.

8www.evolutionbuild.com
®
b. Zamezte kontakt s uzemněnými plochami,
jako jsou potrubí, radiátory a ledničky. Pokud
je vaše tělo uzemněné, je zde zvýšené riziko
elektrického šoku.
c. Nevystavujte elektrické zařízení dešti či vlhkým
podmínkám. Voda, která se dostane do elektrického
zařízení, zvyšuje riziko elektrického šoku.
d. Nepoškozujte kabel. Nikdy nepoužívejte kabel
pro nošení, tahání či odpojování elektrického
zařízení. Držte kabel pryč od horka, oleje, ostrých
hran či pohyblivých dílů. Poškozené či zamotané
kabely zvyšují riziko elektrického šoku.
e. Když provozujete elektrické zařízení
venku, použijte prodlužovací kabel vhodný
pro venkovní použití. Použití kabelu, který
je vhodný pro venkovní použitá, snižuje riziko
elektrického šoku.
f. Pokud nejde zamezit použití elektrického
zařízení ve vlhkém prostředí, použijte
proudový chránič (RDC) pro ochranu
napájení. Použití RDC snižuje riziko
elektrického šoku.
3. Vlastní bezpečnost
a. Buďte ostražití, sledujte, co děláte, a
používejte při provozování elektrického
zařízení svůj rozum. Nepoužívejte
elektrické zařízení, když jste unavení, či pod
vlivem drog, alkoholu či léků. Každý okamžik
nepozornosti při provozování elektrického
zařízení může způsobit vážné zranění.
b. Používejte bezpečností vybavení.
Vždy používejte ochranu očí. Bezpečností
vybavení jako prachová maska,
protiskluzová ochranná obuv, tvrdá helma či
ochrana sluchu, které se používají pro dané
podmínky, redukují zranění.
c. Zamezte náhodnému spuštění. Ujistěte
se, že je spínač ve vypnuté pozici, než
zařízení zapojíte. Pokud nosíte elektrické
zařízení a máte prsty na spínači či zástrčce
elektrického zařízení, které mají spínač,
může dojít ke zranění.
d. Odstraňte před spuštěním elektrického
zařízení jakýkoli klíč či nářadí. Nářadí či
klíč, který ponecháte na pohyblivých dílech
elektrického zařízení, mohou způsobit zranění.
e. Nepřesahujte. Keep proper footing and
balance at all times. Vždy dodržujte správný
krok a rovnováhu. To umožní lepší kontrolu
elektrického zařízení v nečekaných situacích.
f. Správně se oblékejte. Nenoste volný
oděv či šperky. Udržujte Vaše vlasy, oděv
a rukavice mimo pohyblivé součásti. Volný
oděv, šperky a dlouhé vlasy mohou být
zachyceny do pohyblivých částí.
g. Pokud je zařízení vybaveno zapojením
extrakce prachu a na shromažďování
vybavení, ujistěte se, že jsou spojeny a
používány správně. Použití těchto zařízení
může snížit riziko vyplývající z prachu.
4. Použití elektrických zařízení a péče
a. Nevyvíjejte násilí na elektrické zařízení.
Používejte správné elektrické zařízení pro
Vaši aplikaci. Správné elektrické zařízení
zlepší práci a je bezpečnější, pokud ho
používáte na úrovni, pro niž bylo vyvinuto.
b. Nepoužívejte elektrické zařízení, pokud jej
spínač nezapne a nevypne. Každé elektrické
zařízení, které nelze kontrolovat spínačem, je
nebezpečné a je nutno ho opravit.
c. Odpojte zástrčku od zdroje proudu, než
provedete jakékoli změny, změníte doplňky,
či když budete elektrické zařízení skladovat.
Takové bezpečnostní opatření redukuje riziko
náhodného startu elektrického zařízení.
d. Skladujte elektrické zařízení mimo dosah
dětí a nedovolte osobám, které nejsou
obeznámeni s elektrickým zařízením či
těmito instrukcemi, aby elektrické zařízení
provozovali. Elektrické zařízení je v rukou
nezkušených osob nebezpečné.
e. Údržba elektrického zařízení. Kontrolujte,
zda se nevyskytují žádné vychýlení
či zaseknutí pohyblivých částí či jiné
okolnosti, které by mohly ovlivnit provoz
elektrického zařízení. Pokud je elektrické
zařízení poškozené, je nutno jej před použitím
opravit. Mnoho nehod vznikne z důvodu
nedostatečné údržby elektrického zařízení.
f. Udržujte řezací nářadí ostré a čisté. Dobře
udržované řezací zařízení s ostrými hranami se
tolik nezachycuje a snadněji se kontroluje.
g. Používejte elektrické zařízení, doplňky
a součásti v souladu s těmito instrukcemi
a způsobem, který je určen pro daný
typ elektrického zařízení a to s ohledem
na pracovní podmínky a práci, kterou
provádíte. Použití elektrického zařízení pro
jiné účely, než k nimž je určeno, může způsobit
nebezpečné situace.
5. Servis
Nechte provést servis na vašem
elektrickém zařízení kvalikovanou osobou
a používejte originální náhradní díly. Tak
zajistíte bezpečnost elektrického zařízení.

9www.evolutionbuild.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
BEZPEČNOSTNÍ INSTRUKCE POR
MOTOROVĚ POHÁNĚNÉ TLAKOVÉ MYČKY
a. Benzínové či dieselové motory se
nikdy nesmí používat v neventilovaných,
uzavřených prostorech. Výpary, které motory
produkují, jsou vysoce toxické a mohou způsobit
“Otrávení oxidem monoxidovým”, což způsobuje
mátožnost a následnou smrt. Benzínový motor
smí běžet v uzavřené místnosti pouze v případě,
že je místnost dobře odvzdušněna a že výpary
jsou odváděny ven pomoci odsávání výfukových
plynů/ odváděcího systému.
b. Motor/tlaková myčka musí být umístěn na
stabilním podkladu. Kola musí být uzamčena,
aby se motor během provozu nemohl pohybovat.
c. Motor by neměl běžet vyšší rychlostí než
je maximální rychlost na typovém štítku.
Pokud provozujete motor nadměrnou rychlostí,
zvyšuje se pravděpodobnost poškození součástí
a stálých nehod.
d. Nezasahujte do součástí, které regulují
rychlost motoru. Můžete změnit továrně
nastavené parametry.
e. Používejte pouze paliva, která jsou
uvedené v instrukčním manuálu motoru.
Použití paliva s nižší úrovní oktanu než je
specikováno, může způsobit vyšší opotřebování
motoru a neustálé závady na motoru.
f. Prostor kolem motoru musí být jasný, čistý
a uklizený. Nikdy neponechávejte v blízkosti
motoru hořlavý materiál (dřevo, plasty, kartóny,
plátno atd.).
g. Nepoužívejte motor v blízkosti či uvnitř
potenciálně explozivní atmosféry. Atmosféra,
která je nabita prachem, které lze nalézt v
průmyslových budovách (mlýnech na mouku a
dřevo), mohou být výbušné.
h. Pravidelně kontrolujte palivový systém
na praskliny. Hadice a svazky je nutno
kontrolovat na zhoršení kvality či tření.
Zkontrolujte, zda není poškozena palivová nádrž
či zda nejsou nějaké poškozené součásti či
opotřebený palivový čep. Všechny závady musí
být opraveny, než budete motor znovu používat.
i. Vždy zastavte motor a nechte ho
vychladnout, než natankujete. Snažte se
vyhnout rozlití paliva (často kvůli “přeplnění”
nádrže) a ukliďte ihned rozlité palivo. Použití písku
je efektivní způsob, jak neutralizovat rozlití paliva.
j. Nedovolte, aby v motoru nebylo žádné
palivo. Vzedmutí motoru při použití posledního
zbytku paliva, by mohlo poškodit napojené
elektrické vybavení.
k. Když přepravujete motor ve voze, ujistěte
se, že je palivový čep uzavřen.
Pro minimalizování rizika rozlití paliva, by měl být
motor zajištěn lany atd. v nákladovém prostoru
vozidla, aby se během transportu nemohl hýbat.
Motor má být zajištěn v co nejlepší pozici.
l. Pro dlouhodobé skladování doporučujeme,
aby byl palivový systém motoru utěsněn.
Během dlouhodobého skladování mohou
přísady moderního paliva unikat z paliva a
blokovat trysky a ventily v palivovém systému.
m. Skladujte stroj v bezpečném a dobře
ventilovaném prostředí. Neoprávněný personál
by neměl mít přístup ke stroji.
DALŠÍ SPECIFICKÁ BEZPEČNOSTNÍ PRAVIDLA
a. Nikdy nesměřujte tlakovou myčku
proti sobě či někomu jinému. Silný proud
z tlakové myčky může způsobit vážné rány
či zranění. Takové rány se mohou zdá
zanedbatelné, přesto vždy vyhledejte s
každým zraněním lékařskou pomoc.
b. Nikdy se nesnažte posunout či tlačit
objekty pomocí síly vodního proudu.
Vodní proud může odhodit objekty do velkých
vzdáleností. Odhozená suť může udeřit a
zranit jiné osoby, které jsou v blízkosti.
c. Benzínové motory by se nikdy
neměly používat uvnitř budov či jiných
částečně zakrytých prostorů. Výpary
z benzínových motorů jsou extrémně
toxické a mohou způsobit otravu oxidem
monoxidovým. Benzínový motor lze používat
uvnitř pouze v případě, že je budova velmi
dobře ventilována a že výpary mohou být
zachyceny a vyvedeny ven odsáváním
výfukových plynů/odváděcím systémem.
d. Operátoři musí nosit vhodné PPE
(osobní ochranné vybavení). Vždy
používejte ochranu očí. Noste ochrannou
obuv. Zvažte použité jiného ochranného
oděvu (rukavice, kabát atd.), dle vhodnosti.
e. Neoprávněné osoby musí zůstat v
bezpečné blízkosti od pracovního místa.
Vodní proud může odhodit suť do velkých
vzdáleností. Zvažte, zda pracovní místo
neoplotíte, abyste udrželi neoprávněné osoby
a zvířata v bezpečné vzdálenosti.
f. Dovolte pouze kompetentním operátor
používat toto zařízení. Operátoři si musí přečíst
a porozumět instrukcím v tomto instrukčním
manuálu. Děti nesmí provozovat toto zařízení.

10 www.evolutionbuild.com
®
g. Vždy používejte čistý, spolehlivý zdroj
vody. Voda z vodovodu je nejlepší. Pokud voda z
vodovodu není k dispozici, ujistěte se, že je zdroj
vody dostatečný a adekvátní pro dané použití.
h. Spusťte stroj, když je k němu napojena
voda. Pokud jej spustíte bez vody, může to
poškodit zařízení.
i. Nepoužívejte stroj na či v blízkosti
elektrických zařízení. Je zde vysoké riziko
elektrického šoku. Voda může způsobit vážné
poškození elektrického zařízení.
j. Vždy se ujistěte, že je spoušť spreje
a nástavec držadla v uzamčené pozici,
když nástavec nepoužíváte. To zabrání
neúmyslnému provozu.
k. Uvolněte tlak v systému, než budete
provádět údržbu či odpojovat hadice atd.
Tlak v systému může přetrvávat, i když stroj
nepoužíváte.
l. Dbejte na všechna bezpečnostní pravidla
k provozu motoru Evolution Evo-System
uvedená v relevantním instrukčním manuálu
motoru Evo-System. Dbejte především na
doplňovací kroky a bezpečnostní pravidla.
SPECIFIKACE
SPECIFIKACE TLAKOVÉ MYČKY
Jmenovitý tlak: 175bar (2500psi)
------------------------------------------------------------------------
Maximální tlak: 220bar (3200psi)
------------------------------------------------------------------------
Síla proudění: 8 litrů/minuta
------------------------------------------------------------------------
Ochrana: Termální pojistný ventil
------------------------------------------------------------------------
Násada: 2 kusy profesionální násady
------------------------------------------------------------------------
Hadice: 6 metrů vyztužená hadice
------------------------------------------------------------------------
Čisticí prostředek
Systém: Automatická 300 ml nádrž
------------------------------------------------------------------------
Váha: 8,1kg
Symbol Popis
Přečtěte si manuál
Noste ochranné
brýle
Noste ochranu sluchu
Noste ochranu proti prachu
Varování
POZOR:
Horké výpary
Nedotýkejte se
POZOR: Toto je 4-záběrový
motor. Doplňujte pouze
nevodivým benzínem.
Nenaplňujte dieselovým
olejem.
Nechte motor
vychladnout, než
otevřete palivový čep.
Páry jsou extrémně
hořlavé a mohou se
vznítit v kontaktu s
horkým povrchem či
plameny.
CAUTION
HOT SURFACE. DO NOT TOUCH.
UNLEADED
PETROL ONLY!
HIGHLY FLAMMABLE.

11www.evolutionbuild.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
Přehled stroje
Obecný přehled tlakové myčky napojené na motor Evolution Evo-System
1. Motor Evolution Evo-system
2. PW3200 Tlaková myčka
3. Násada tlakové myčky
4. Nádrž na čistící prostředek
5. Nastavitelná tryska
6. Otvor pro přívod vody
7. Čerpadlo/otvor pro odvod vody
8. Bezpečnostní spoušť tlakové myčky
9. Háky držadla
10. Spínač motoru pro vypnuto/zapnuto
2
1
3
4
56
8
7
10
9
9
Reverse
Angle Shown

12 www.evolutionbuild.com
®
10
11
12
10. Spínač motoru pro vypnuto/zapnuto
11. Sytič/palivový čep vypnuto/zapnuto
12. Brzda
Přehled stroje
Obecný přehled tlakové myčky napojené na motor Evolution Evo-System

13www.evolutionbuild.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
MONTÁŽ
1. Připojení PW3200 tlakové myčky k motoru
Evolution Evo-System
Poznámka: Vaše tlaková myčka Evolution je určena k
připojení a provozování s motorem Evo-System. Nesnažte
se stroj napojit na jiný zdroj proudu. Váš motor Evo-System
má unikátní spojku, které umožňuje napojení velkého
množství Evolution doplňků, které mohou být provozovány
tímto strojem. Tato spojka je konstruována pro velmi jemné
tolerance a musí se udržovat v čistotě a bez suti. Kryt pro
ochranu spojky je dodán s každým příslušenstvím a je nutno
jej použít pokaždé, když příslušenství “odpojíte” od motoru.
Pokud se vám zdá připojení doplňku obtížné, je to asi proto,
že jsou lokalizační kolíky příslušenství či spojky příslušenství
či motoru kontaminované či poškozené.
Připravení motoru k připojení příslušenství:
Poznámka: Motor EVO-SYSTEM má vestavěn mikrospínač
v rámci spojky, který signalizuje, když je příslušenství
úspěšně připojeno k motoru. Motor nelze nastartovat,
dokud není úspěšně připojeno nějaké příslušenství. Nelze
ho provozovat jako “samostatný” stroj.
• Uzamkněte transportní kola pomocí kolové brzdy.
• Uvolněte doplňkový rám otáčením uzamykatelných pák do
odemčené pozice (směrem dolů) a vtlačte.
• Nasaďte doplňkový rám.
• Uzamkněte rám v pozici vytlačením ho ven a vrácením pák
do jejich uzamčené (vzpřímené) pozice.
Připojení tlakové myčky
Poznámka: Každé čerpadlo je vybaveno 3 lokalizačními
kolíky (Obrázek 1a) a 2 stabilizačními kolíky. 3 lokalizační
kolíky se uzamknou do univerzální spojky. Ostatní
2 stabilizační kolíky se umístí do objímek na rámu
příslušenství. (Obrázek 1b)
• Držte příslušenství na jeho externím rámu a vložte ho na
motor. Vizuálně spojte 3 lokalizační kolíky a 2 stabilizační
kolíky. Požádejte o pomoc, pokud to je nutné.
• Držením pohodlné části rámu externího motoru může
operátorovi pomoci při připojování a udržení příslušenství.
• Jemně vložte příslušenství do motoru. Nechte 3 lokalizační
kolíky a dva stabilizační kolíky spojené na svých respektive
pozicích. Interní spojení mezi motorem a příslušenstvím
bude provedeno automaticky. Nejsou nutné žádné spojení
či úpravy.
Obrázek 1a
(zobrazuje 3 lokalizační kolíky)
Obrázek 1b
(zobrazuje 2 stabilizační kolíky)

14 www.evolutionbuild.com
®

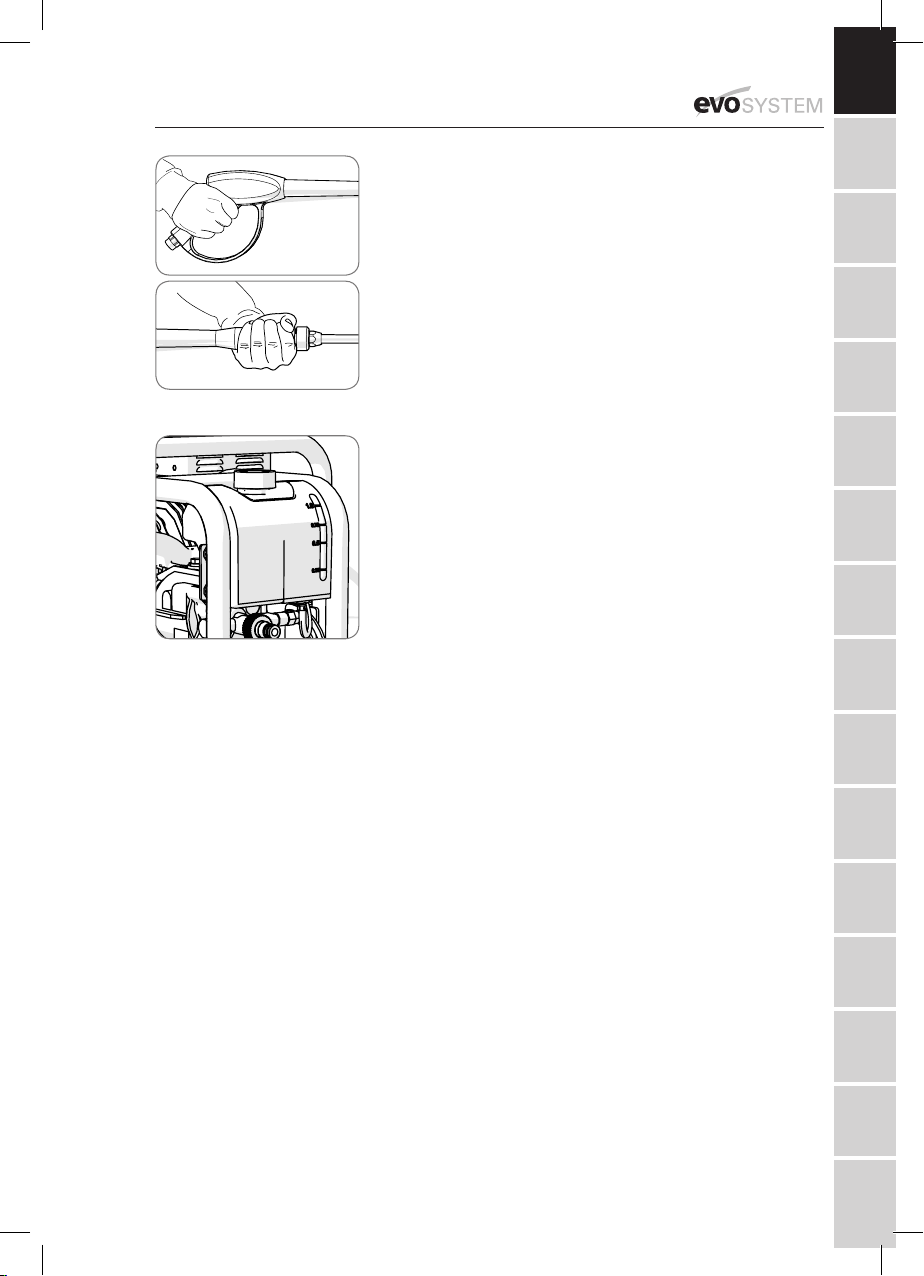

Obrázek 2
Obrázek 3
• Buďte jemní a trpělivý, spojka je přesně konstruována a
není nutno žádné větší síly pro připojení příslušenství.
Když si operátor osvojil “techniku”, bude připojování
příslušenství snadné.
• Pevně slučte motor a příslušenství, dokud neuslyšíte
kliknutí. Uvolňovací páka univerzální spojky se vrátí do
neutrální pozice.
2. Montáž násady pro vodní proud
Násada pro vodní proud je dodána ve dvou dílech.
Pro montáž:
• Nasaďte nižší násadu na tělo násady.
• Zcela utáhněte maticí, tlačením dvou částí násady k sobě.
(Obrázek 2)
3. Připojení vysokotlaké hadice
Poznámka: Oba konce vysokotlaké hadice vypadají stejně.
Přesto je průměr obou konců hadic trochu rozdílný. Větší
průměr je pro nasazení na odvodový otvor čerpadla. Menší
průměr pro nasazení na přívodový otvor držadla násady.
Vysokotlakou hadici lze namontovat pouze jedním způsobem.
• Nasaďte hadici do příslušného otvoru. (Obrázek 3)
• Bezpečně utáhněte pomocí matice tak, že hadici vtlačíte
zcela do otvoru.
Poznámka: Když trošku potřete gumové těsnící kroužky
ropným želé, pomůžete tak montáži hadic.
4. Připojení zdroje vody
Poznámka: Doporučujeme, aby, kde je to možné, byl stroj
připojen k vodě z vodovodu. Pokud to není možné, musí se
operátor ujistit, že je zdroj vody čistý a vhodný pro daný úkol.
Může být nutné použít ltr (nedodán), pokud pochybujete o
kvalitě a čistotě zdroje.

15www.evolutionbuild.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
Poznámka: Přívodový otvor tlakového čerpadla je vybaven
standardním 1” BSP ženským čepovým konektorem. Lze zde
namontovat rychlou spojku hadice (dodána). (Obrázek 4)
Operátor musí zakoupit či si zajistit vhodnou délku hadice,
pro připojení stroje k vodnímu čepu.
Jeden konec hadice má být vybaven standardním koncovým
konektorem pro hadice (pro připojení čerpadla). Druhý konec
hadice má být vybaven vhodným konektorem (konektory) pro
čep, který má být připojen.
Poznámka: Připojení na komunální vodu je řízeno místními
předpisy. Zeptejte se dodavatele vody, jaká omezení platí.
Poznámka: Pokud jako zdroj používáte vodní nádrž, ujistěte
se, že je na konec hadice, která je v nádrži, namontován
ltr. Připojte druhý konec přímo na přívodový otvor použitím
standardního 1” BSP konektoru pro hadice (nedodáno).
Rychlý konektor není vhodný pro použití s vodní nádrží.
5. Skladovací háky násady pro proud vody
Tlaková myčka je vybavena dvěma skladovacími háky. Tyto
háky mohou být připojeny na externí rám motoru
Evo-System, pokud je to požadováno, a poskytovat vhodnou
pozici pro skladování násady během provozu.
• Odstraňte dva šrouby. (Obrázek 5)
• Namontujte dva háky na rám. Háky jsou identické a lze je
namontovat pouze jedním směrem. Utáhněte bezpečně
šrouby.
PROVOZ
Iniciální příprava
VAROVÁNÍ: Toto je velmi silné zařízení. Je nutno dodržovat
všechna bezpečnostní pravidla a rady. Pochybení při
používání tohoto zařízení by mohlo způsobit vážní zranění
operátora či ostatních osob.
1. Umístění zařízení
Poznámka: Motor Evolution Evo-System s tlakovou myčkou
by měl být umístěn dle instrukcí v instrukčním manuálu pro
motor Evolution Evo-System (BEZPEČNOSTÍ INSTRUKCE
PRO MOTOR Evo-System).
Umístěte zařízení a zkontrolujte:
• Zařízení je v co nejrovnější pozici.
• Je spuštěna kolová brzda.
Obrázek 4
Obrázek 5

16 www.evolutionbuild.com
®
• Podklad je pevný a stabilní.
• V blízkosti nejsou žádné hořlavé materiály.
• Prostředí je dobře ventilované a není zde riziko z
vypařovaných plynů.
Poznámka: Motor Evo-System je vybaven funkcí nízké
hladiny oleje, což chrání motor před poškozením z důvodu
nedostatečného množství maziva. Tato funkce může být
aktivována, pokud je stroj umístěn na svahu větším než 10°.
2. Příprava motoru Evolution Evo-System
Poznámka: Viz instrukční manuál pro motor Evo-System.
• Zkontrolujte úroveň paliva.
• Zkontrolujte úroveň oleje.
• Vizuálně zkontrolujte vedení paliva a elektrické připojení.
3. Start motoru
Poznámka: Viz instrukční manuál pro motor Evo-System.
• Zkontrolujte spínač spouště na násadě, aby byla v
uzamčené pozici. (Obrázek 6)
• Zkontrolujte integritu spojek všech hadic.
• Spusťte přívod vody do čerpadla a nechte vodu vtéci do
čerpadla.
• Nastartujte motor.
• Dovolte motoru, aby dosáhl své běžné provozní teploty.
4. Tryska násady
Poznámka: Násada má nastavitelnou výstupní trysku.
(Obrázek 7)
• Stlačte trysku dolů, abyste dosáhli “režimu nízkého tlaku”.
• Posuňte trysku nahoru, abyste dosáhli “režimu vysokého
tlaku”.
Při každém nastavení, pokud budete tryskou otáčet doprava
(ve směru od držadla, bude proud vody stříkat z trysky ve
tvaru “vějíře”.
Při každém nastavení, pokud trysku otočíte doleva (ve směru
od držadla), bude proud vody téci tenkým proudem.

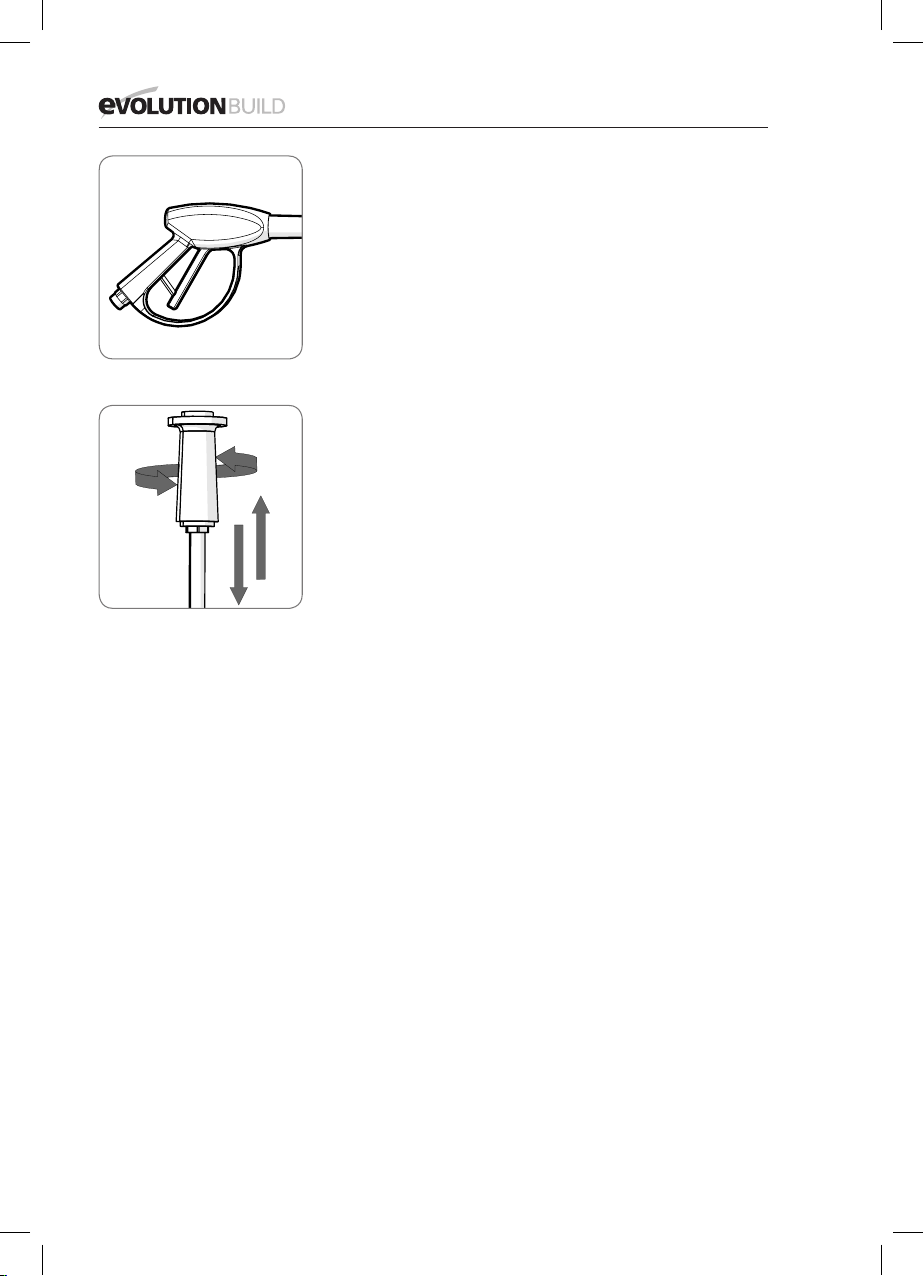

Obrázek 6
Obrázek 7

17www.evolutionbuild.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ
5. Používání násady pro proud vody
WARNING: Operátor musí držet násadu oběma rukama. Je
nebezpečné snažit se držet násadu pouze jednou rukou. V
polovině násady je umístěna rukojeť. (Obrázek 8)
Poznámka: Tlak násady závisí na rychlosti motoru.
• Uvolněte uzamykatelnou páku pro bezpečnost trysky.
• Lehce zmáčkněte trysku, aby vysokotlaká vody mohla
proudit skrze násadu.
Poznámka: Doporučujeme, abyste neprováděli žádné změny
na trysce, doku nebude proudit voda násadou.
WARNING: Operátor nikdy nesmí dovolit, aby stál před
tryskou násady. Násada nikdy nesmí směřovat na jinou
osobu či zvíře či na elektrickou zásuvku atd.
6. Použití čisticího prostředku
Poznámka: Doporučujeme pouze vysoce kvalitní, málo
pěnivý, biologicky rozložitelný čisticí prostředek, které je
speciálně určen pro tlakové myčky pro tento stroj. Operátor
musí dbát rád výrobce při používání výrobku. Nedovolte, aby
se čisticí prostředek dostal do kontaktu s pokožkou.
Nádrž na čisticí prostředek naleznete na externím rámu
tlakové myčky. (Obrázek 9). Když je to nutné, měla by být
tato nádrž doplněna čisticím prostředkem speciálně vhodným
pro použití v tlakových myčkách. Nesnažte se oblast, kterou
budete čistit, předem namočit, protože to pouze zředí
čisticí prostředek a zhorší jeho čistící funkci. Nechte čisticí
prostředek několik minut působit, než jej smyjete pomocí
násady, která je nastavena na “režim vysokého tlaku”.
Poznámka: Aplikace čisticího prostředku je automatická,
dojde k ní však pouze pokud je násada v “režimu nízkého
tlaku”. (Viz 4. Tryska násady výše)
Nádrž je průhledná, takže operátor vidí, kolik čisticího
prostředku mu zbývá.
Obrázek 8
Obrázek 9

18 www.evolutionbuild.com
®
ÚDRŽBA A ZIMNÍ SKLADOVÁNÍ
Aby vše tlaková myčka dobře sloužila několik let, je nutná
omezená údržba.
• Udržujte prstencový kroužek velmi čistý a bez suti.
(Obrázek 10)
• Dbejte na to, aby byly 3 lokalizační kolíky a 2 stabilizační kolíky
čisté a občas je nastříkejte sprejem na bázi silikonového oleje.
(Obrázek 11)
• Udržujte všechny spojovací plochy univerzální spojky čistý
od nečistot a suti.
• Při každém připojení a odpojení zkontrolujte ozubený pohon
příslušenství, zda není znečistěný či kontaminován sutí,
především mezi zuby. Očistěte a namažte dle instrukcí spojku
pohonu motoru.
• Pokaždé, když je příslušenství “odpojeno” od motoru,
použijte ochranná kryt spojky (dodán), který má chránit
spojku.
• Nestříkejte silikonový olej na ozubení.
Zimní skladování
Doporučujeme, aby obě hadice (přívod vody a odvod
vysokotlaké vody) byly odstraněny z čerpadla.
Utěsněte tělo čerpadla před zbytkovou vodou převrácením
čerpadla na stranu. Zbylá voda vyteče z čerpadla
odtokovým otvorem.
Utěsněte nádrž na čisticí prostředek.
Skladujte v bezpečném, nemrazivém, suchém prostředí,
chránění čistou látkou jako ochranou před nečistotami, sutí atd.
Doporučujeme, aby ony dvě hadice (přívod vody a vysoký
tlak) byly rovněž utěsněny před zbytkovou vodou, než je
stočíte a umístíte do vhodných plastových pytlů pro zimní
skladování. Násada má být rovněž utěsněna a skladována ve
vhodném plastovém pytli.
Násada může být demontována na své dvě části pro
snadnější skladování.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Elektrický a mechanický odpad by neměl být odstraněn s
běžným domácím odpadem. Prosíme, recyklujte na vhodném
místě. Poraďte se s místními úřadu či vaším prodejcem,
jak recyklovat.
Obrázek 10 (šipka ukazuje
vnitřní stěnu prstencového kroužku)
Obrázek 11

19www.evolutionbuild.com
®
SV
SK
RU
PT
PL
NO
NL
IT
GB
FR
FI
ES
EL
DE
DA
CZ

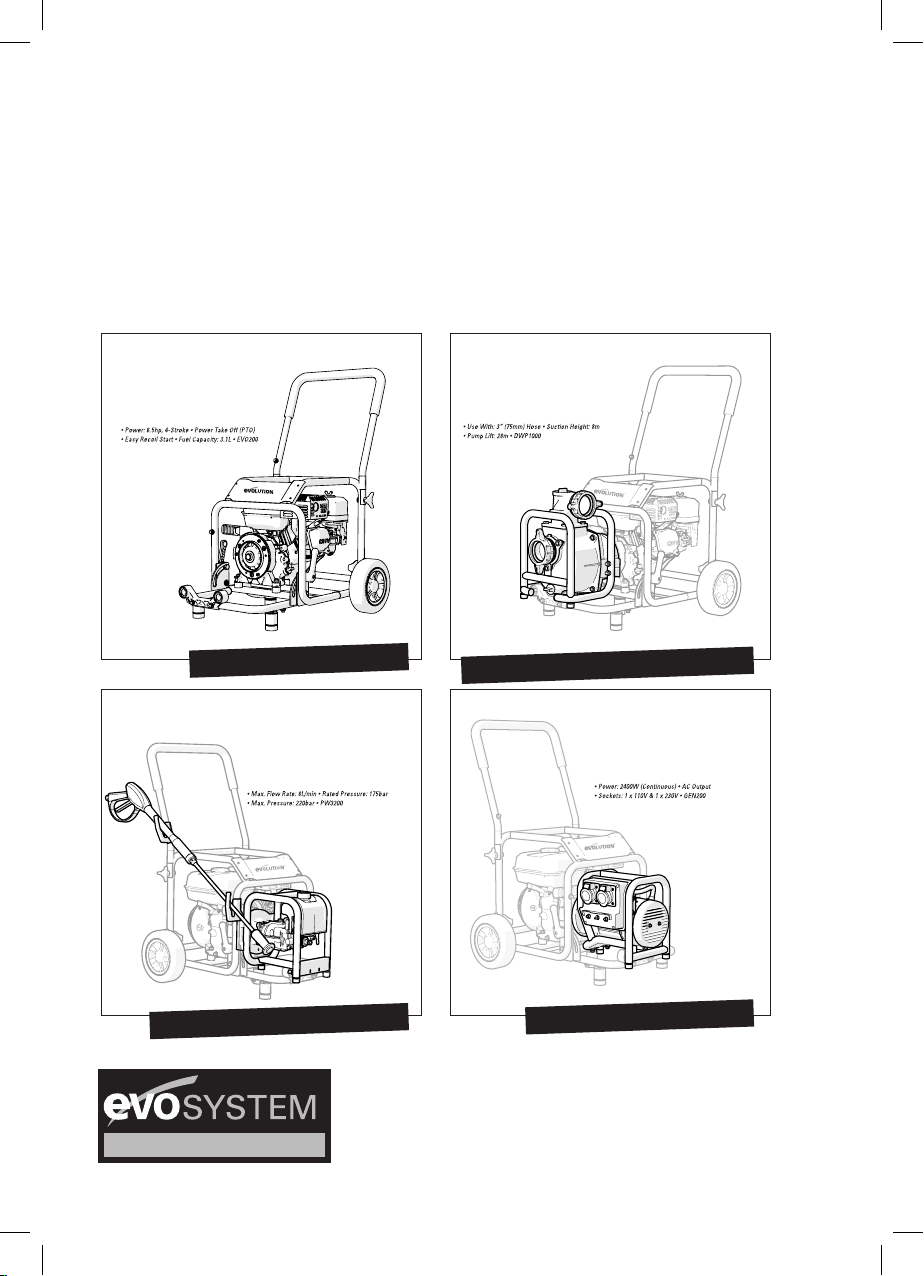

Notes

®
VÝKON TLAKOVÉ MYČKY
®
MOTOR EVO-SYSTEM
®
VÝKON GENERÁTORU
®
VÝKON VODNÍHO ČERPADLA
VĚDELI JSTE,
ŽE SI MŮŽETE TAKÉ KOUPIT...
®
MOTOR S RŮZNÝM VÝKONEM
Registrovaný design. Patent čekající na projednání 1101605.2
MOTOR

Kola poskytují pohyblivost

Držadlo pro skladování.

Robustní a trvanlivý kovový rám
VODNÍ ČERPADLO
Čerpá 1000 litrů za minutu
Přívodový filtr chrání čerpadlo
od nečekaného přísunu suti
TLAKOVÁ MYČKA
Vysoce kvalitní mosazné čerpadlo
Obsahuje nástavec s nastavitelnou
tryskou a hadicí.
Vestavěný mycí systém.
GENERÁTOR
Střídavé napětí
Tepelná pojistka
Automatic voltage regulation.
V1.1
