Expolite FesnelLED WW Large User manual

FesnelLED WW Large
Art.Nr.: led22945
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2022-08
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-04
D-05
D-06
D-08
D-12
E-13
E-13
E-14
E-15
E-17
E-21

Lieferumfang
- Expolite FresnelLED WW Large
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04
Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
180W
417 x 286 x 260mm
6,6kg
Power In/Out | DMX In/Out
-0°C - 45°C
< 98%
IP 20
Aluminium-Strangpressprofil
ca. 160W 3200K*
3,0A
15° - 60°
Stand-Alone / DMX512 / Dimmer
1 - 5 (1/2/5)
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

Abmessungen
D-05

Installation
Montage
DMX512
CONTROLLER
............

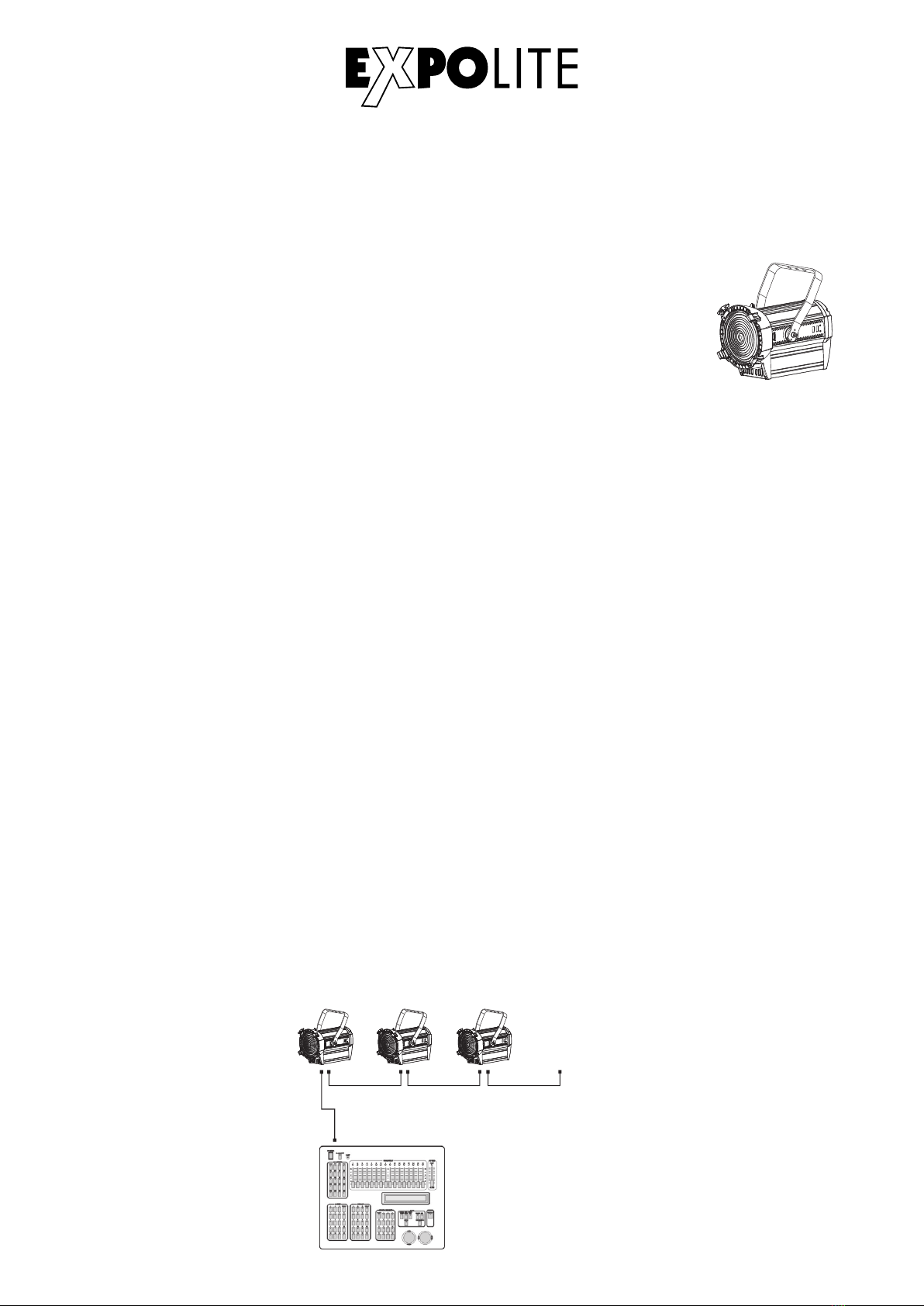

DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 10 Geräte in Reihe.
Bei 120V Netzspannung: maximal 5 Geräte in Reihe.
D-06
Hängend
Das Gerät kann am Haltebügel hängend montiert werden. Geräte müssen
entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer
zweiten Sicherung gegen Herabfallen versehen werden.
Stehend
Das Gerät kann stehend betrieben werden. Hierfür ist eine entsprechende
Halterung (zum Beispiel ein Bodenstativ) notwendig. Eine sichere und
ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden. Die
Neigung im Bügel kann bequem durch Lösen der Arretierungsschraube
verstellt werden.

Bedienungshinweis
Das Gerät startet, werksmäßig im Dimmer-Modus. In diesem Modus ist nur der Menüpunkt
„RUNDMODE“ zugänglich.
Sobald ein anderer Betriebsmodus als „DMMR“ gewählt wird sind sämtliche Menüs zugänglich.
Um den Zoom zu justieren wenn das Gerät per Dimmerpack angesteuert wird, ändern Sie den
Betriebsmodus auf „DMX“ und stellen Sie den gewünschten Zoom-Wert ein. Ändern Sie nach
der Justage den Betriebsmodus wieder auf „DMMR“. Die eingestellten Werte bleiben auch
Verlusst der Netzspannung eingestellt.
D-07

Bedienung
MENU
PERSON HSIC
STATIC DIMMER
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER
UP
DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern

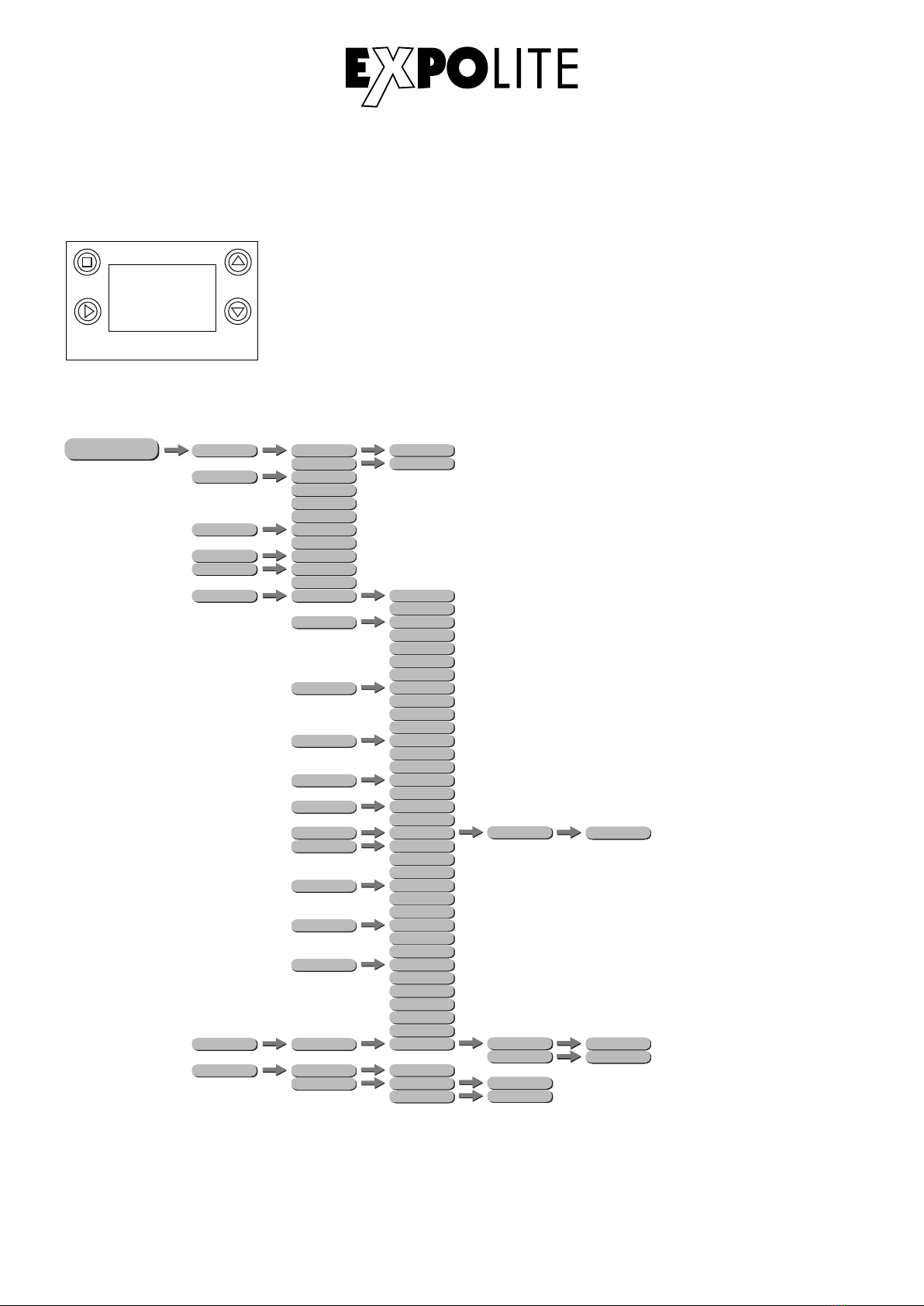

Bedienelemente am Gerät
Menüstruktur
PERSON
POWER MODE HSIC
575W
ZOOM
HSIC
750W
0 - 100
0 - 100
D-08
PERSON
RUN HSIC
DMX
HSIC
SLAVE
PERSON
RUN MODE HSIC
DMX 512
HSIC
DMX
HSIC
SENS
HSICDMMR
PERSON
ADDRESS HSIC
0 - 512
HSIC
YES
PERSON
MOTOR
HSIC
NO
PERSON
SETTING
HSICDIMMER
HSIC
CURV
HSIC
DMX ERROR
HSIC
SLOCK
HSIC
ZOOM
OFF
DIM1
DIM2
DIM3
OFF
CURVE1
CURVE2
CURVE3
SAVE
BLACK
OFF
ON
BASE
POS1
HSICKEY YES
NO
DIM4
HSIC
PERSONALITY UNO
DOS
STD.P
HSIC
RESET **** HSIC
SEND
**** HSIC
OK
RESET
POS2
HSIC
PERFORM LIVE
STUDIO
POWER
HSIC
MODE SETTING SELF
MAST
POWER
HSICPWM 600Hz
1200Hz
2400Hz
4000Hz
6000Hz
25000Hz
PERSON
CALIBRATION HSIC
**** CALZ HSIC
SEND
**** HSIC
0 - 255
POS1
HSIC
SEND
**** HSIC
0 - 255
POS2
PERSON
INFO VERSION V01
****
388Axxxxxxxx
UID
****
LED HD FRESNEL
LABEL
RDM

DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSIC
ADDRESS D.(001 - 512)
DMX-Kanalbelegung einstellen
MENU
Im Menü SETTING, Untermenü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes
festgelegt. Es stehen die Modi UNO (1 Kanal), DOS (2 Kanäle), STD.P (5 Kanäle) zur Verfügung.
Statische Szene einstellen
Im Menü werden im Punkt STATIC die Helligkeit (DIMMER) und die Zoom-Position (ZOOM) des
Scheinwerfers im Stand-Alone Betrieb eingestellt.
MENU
D-09
PERSON
STATIC
Power Mode
MENU
PERSON
SETTING HSIC
PERSONALITY UNO
DOS
STD.P
HSICDIMMER
ZOOM 0 - 100
0 - 100
PERSON
POWER MODE HSIC
575W
HSIC
750W
Im Menü POWER MODE wird eingestellt, ob die LED mit einer Helligkeit vergleichbar mit einem
575 Watt (575W) oder einem 750 Watt (750W) Halogenscheinwerfer angesteuert werden soll.
Runmode auswählen
Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller
muss DMX aktiviert werden. Im Modus SLAVE wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN HSIC
DMX
HSIC
SLAVE
PERSON
RUN MODE HSIC
DMX 512
HSIC
DMX
HSIC
SENS
HSICDMMR

Zoom-Motor zurücksetzen
Im Menü MOTOR kann der motorische Zoom zurückgesetzt werden (YES).
MENU
D-10
Verschiedene Einstellungen
MENU
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
KEY: aktiviert oder deaktiviert den Passwortschutz des Gerätes bei Gerätestart. Wenn KEY auf
ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils 30 Sekunden nach der letzten
Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das Passwort UP - DOWN - UP -
DOWN - ENTER eingegeben werden.
DIMMER: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (OFF/
DIM1/DIM2/DIM3/DIM4).
CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich (nächste Seite), eingestellt.
HSIC
YES
PERSON
MOTOR
HSIC
NO
PERSON
SETTING
HSICDIMMER
HSIC
CURV
HSIC
DMX ERROR
HSIC
SLOCK
HSIC
ZOOM
OFF
DIM1
DIM2
DIM3
OFF
CURVE1
CURVE2
CURVE3
SAVE
BLACK
OFF
ON
BASE
POS1
HSICKEY YES
NO
DIM4
HSIC
RESET **** HSIC
SEND
**** HSIC
OK
RESET
POS2
HSIC
PERFORM LIVE
STUDIO
POWER
HSIC
MODE SETTING SELF
MAST
POWER
HSICPWM 600Hz
1200Hz
2400Hz
4000Hz
6000Hz
25000Hz

SLOCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit
Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP -
DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
DMX ERROR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLACK für Blackout.
RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
ZOOM: in diesem Menü wird die Minimal- (POS1) und Maximalposition (POS2), sowie die
Grundposition (BASE) für den manuellen Zoom festgelegt. Diese Werte werden limitiert durch die
Zoom-Einstellungen im Menü Zoom - Kalibrierung.
PERFORMANCE: erlaubt dem User das Verhalten der Lüftergeschwindigkeit des Gerätes zwischen
LIVE, STUDIO und POWER zu unterscheiden. Im Modus STUDIO läuft der Lüfter möglichst
geräuschlos, stattdessen reduziert die Lampe bei Überhitzung die Helligkeit der LED. Im Modus LIVE
wird das Verhältnis zwischen Lüfter und Helligkeit möglichst optimal gesteuert. Im Modus POWER
wird die maximale Helligkeit möglichst lange aufrecht erhalten. Die Geschwindigkeit des Lüfters kann
in diesem Modus bis zum Maximum gefahren werden.
MODE SETTING: legt fest, ob das Gerät Daten als Master an andere Geräte sendet (MASTER),
oder nicht (SELF).
PWM: bietet die Möglichkeit die PWM-Frequenz des Gerätes anzupassen (600Hz/1200Hz/2400Hz/
4000Hz/6000Hz/25000Hz).

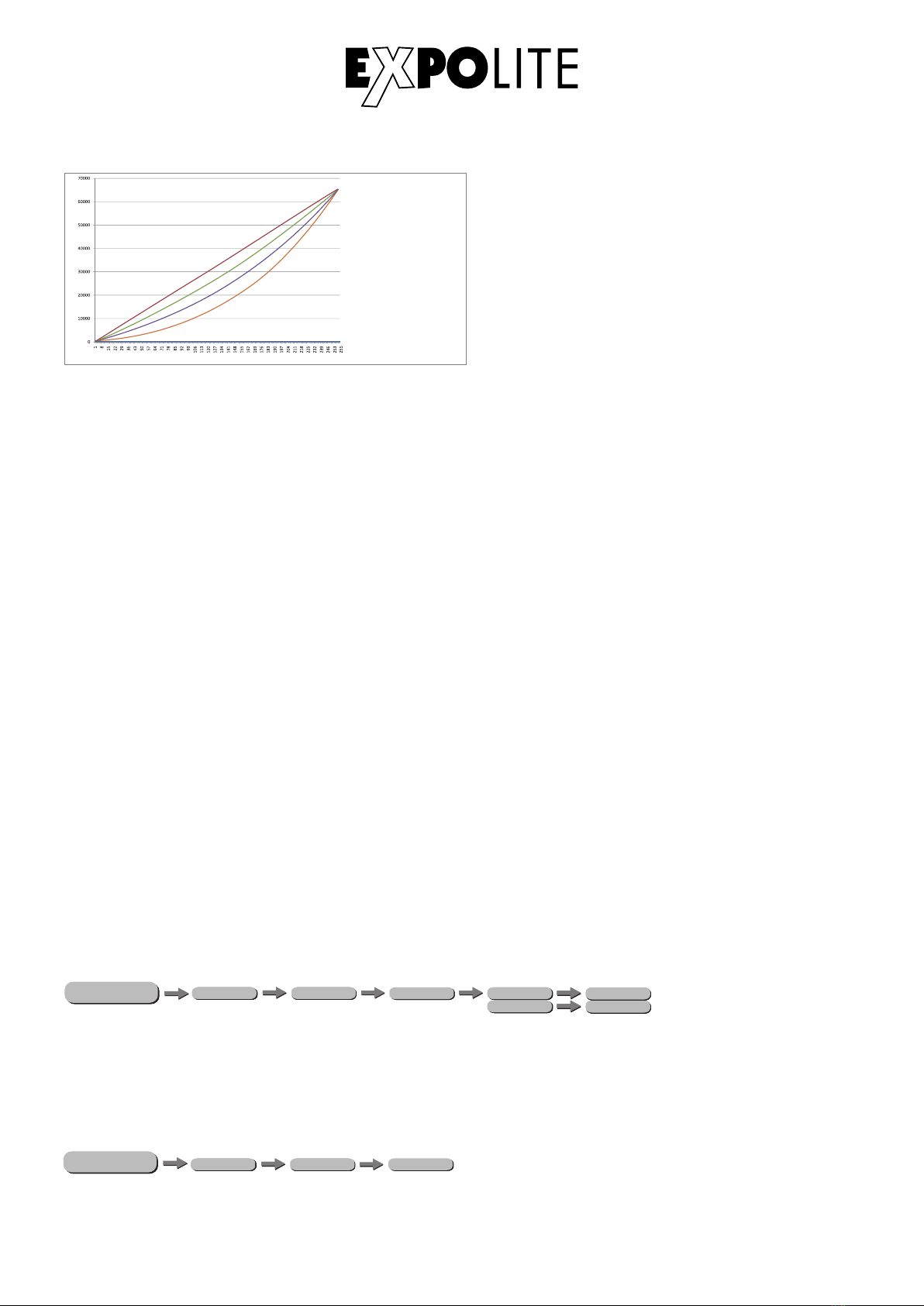

CURV dimming
1: OFF
2: Cv1
3: Cv2
4: Cv3
1
2
3
4
(100%)
MENU
Zoom - Kalibrierung
PERSON
CALIBRATION HSIC
**** CALZ HSIC
SEND
**** HSIC
0 - 255
POS1
HSIC
SEND
**** HSIC
0 - 255
POS2
Im Kalibrierungsmenü (CALIBRATION), Untermenü (CALZ) kann die generelle Minimal- (POS1) und
die Maximalposition (POS2) für die Steuerung des motorischen Zooms eingestellt werden.
Info-Menü
MENU
Im Info-Menü (INFO), Untermenü VERS wird die z.Zt. installierte Firmwareversion des Gerätes
angezeigt.
PERSON HSIC
INFO VERS V01
D-11

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 3 DMX-Personalities (1-/2-/5-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als PDF zum Download zur Verfügung.
Steuerung mit DMX512
D-12
UNO
1 0-255 Master Dimmer
DOS
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
STD.P
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
4 0-255 Focus
Motor Reset
0-200 No Function
201-220 Motor Reset
221-255 No Function
3
5

Delivery
- Expolite FresnelLED WW Large
Expolite devices are carefully checked before shipment. If the delivery is not complete,
please contact your distributor immediately.
- Power connection cable
- General Information for Expolite Units
- User Manual
E-13
Product Information
Voltage
Power Consumption
Weight
Ambient Temperature
Dimensions
Humidity
Protection
Housing
LEDs
LED Current
Optics
Control
DMX-Channels
Connectors
100V - 240V AC 50/60Hz
180W
417 x 286 x 260mm
6,6kg
Power In/Out | DMX In/Out
-0°C - 45°C
< 98%
IP 20
Extruded Aluminium
ca. 160W 3200K*
3,0A
15° - 60°
Stand-Alone / DMX512
1 - 5 (1/2/5)
* Tolerance in colour temperature according to LED manufacturer +/- 10%.

Dimensions
E-14

Installation
Mounting
DMX-Connection
Use specified DMX-cables to connect the units to each other and to connect them to the control-
desk. Enter the addresses and personalities to the units.
Powerconnection
230V: max. 10 fixtures in a row.
120V: max. 5 fixtures in a row.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
E-15
Hanging
The fixture can be mounted in a hanging position using the mounting
bracket. Fixture must be safe mounted in accordance with the relevant
regulations and provided with a safetycord to prevent falling.
Standing
The fixture can be mounted in an upright or sitting position. An appropriate
attachment (e.g. floorstand) is necessary. A safe and sufficient anti-slip
ground must be ensured!
NOTE
The LED module can be operated in any position.

Operationinformation
This fixture starts by default in „DMMR“ (Dimmer) operation mode. In this mode the access to
all menus except for „RUNMODE“ are locked. If you change the operation mode to DMX or Slave,
full access to all menus is given.
To adjust the Zoom while operating via dimmerpack change the operation mode to „DMX“.
Adjust the zoom value in the static menu. Than change the operation mode back to „DMMR“.
The zoom value is stored and available even after power break.
E-16

Operation
Menu Map
E-17
MENU:
ENTER:
UP:
DOWN:
Return to previous menu
Enter currently selected menu
Scroll Up, Increase value
Scroll down: Decrease value
Display Operation
MENU
PERSON HSIC
STATIC DIMMER
PERSON
POWER MODE HSIC
575W
ZOOM
HSIC
750W
0 - 100
0 - 100
PERSON
RUN HSIC
DMX
HSIC
SLAVE
PERSON
RUN MODE HSIC
DMX 512
HSIC
DMX
HSIC
SENS
HSICDMMR
PERSON
ADDRESS HSIC
0 - 512
HSIC
YES
PERSON
MOTOR
HSIC
NO
PERSON
SETTING
HSICDIMMER
HSIC
CURV
HSIC
DMX ERROR
HSIC
SLOCK
HSIC
ZOOM
OFF
DIM1
DIM2
DIM3
OFF
CURVE1
CURVE2
CURVE3
SAVE
BLACK
OFF
ON
BASE
POS1
HSICKEY YES
NO
DIM4
HSIC
PERSONALITY UNO
DOS
STD.P
HSIC
RESET **** HSIC
SEND
**** HSIC
OK
RESET
POS2
HSIC
PERFORM LIVE
STUDIO
POWER
HSIC
MODE SETTING SELF
MAST
POWER
HSICPWM 600Hz
1200Hz
2400Hz
4000Hz
6000Hz
25000Hz
PERSON
CALIBRATION HSIC
**** CALZ HSIC
SEND
**** HSIC
0 - 255
POS1
HSIC
SEND
**** HSIC
0 - 255
POS2
PERSON
INFO VERSION V01
****
388Axxxxxxxx
UID
****
LED HD FRESNEL
LABEL
RDM
ENTER
UP
DOWN
MENU

Setting DMX-Address
The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when
changing the personality.
MENU
Setting DMX-Personality
MENU
The personality is set in the menu SETTING, submenu PERSONALITY. There are three different
modes which can be choosen: UNO (1 channel), DOS (2 channels), STD.P (5 channels).
Editing Static Scene
A static scene for stand-alone operation can be set in STATIC. These are mixed using DIMMER and
ZOOM.
MENU
E-18
PERSON HSIC
ADDRESS D.(001 - 512)
PERSON
SETTING HSIC
PERSONALITY UNO
DOS
STD.P
PERSON
STATIC HSICDIMMER
ZOOM 0 - 100
0 - 100
Choosing Run Mode
The operating mode is set in menu RUN MODE. For operation on a DMX-controller DMX needs to be
set. SLAVE sets the fixture into slave mode.
MENU
PERSON
RUN HSIC
DMX
HSIC
SLAVE
PERSON
RUN MODE HSIC
DMX 512
HSIC
DMX
HSIC
SENS
HSICDMMR
Power Mode
MENU
PERSON
POWER MODE HSIC
575W
HSIC
750W
In the menu POWER MODE the user can choose whether the fixture is run with the power
comparable to a 575W or 750W halogen lamp.

Reseting Zoom-Motor
In the menu MOTOR the zoom-motor of the fixture can be reset (YES).
MENU
E-19
Miscellaneous Settings
MENU
The default password is: UP - DOWN - UP - DOWN - ENTER
KEY: activates or deactivates the password protection of the fixture. If set ON the fixture is password
protected when started. 30 seconds after the last setting the menu is locked again. To be able to
make changes in the menu the password UP - DOWN - UP - DOWN - ENTER needs to be typed in.
DIMMER: controls different dimming speeds to simulate a halogen bulb (OFF/DIM1/DIM2/DIM3/
DIM4).
HSIC
YES
PERSON
MOTOR
HSIC
NO
PERSON
SETTING
HSICDIMMER
HSIC
CURV
HSIC
DMX ERROR
HSIC
SLOCK
HSIC
ZOOM
OFF
DIM1
DIM2
DIM3
OFF
CURVE1
CURVE2
CURVE3
SAVE
BLACK
OFF
ON
BASE
POS1
HSICKEY YES
NO
DIM4
HSIC
RESET **** HSIC
SEND
**** HSIC
OK
RESET
POS2
HSIC
PERFORM LIVE
STUDIO
POWER
HSIC
MODE SETTING SELF
MAST
POWER
HSICPWM 600Hz
1200Hz
2400Hz
4000Hz
6000Hz
25000Hz

SLOCK: Settings Lock. In this menu is set whether the menu SET is only accesable after entering the
password (ON) or without a password (OFF).
DMX ERROR: sets how the fixture responses if DMX-signal gets lost. Set SAVE to hold the last
received value or BLACK for blackout.
RESET: sets all editable settings back to factory default
ZOOM: in this menu the standard start position (POS1), end position (POS2) and the home position
(BASE) of the motorised zoom are set.
PERFORMANCE: gives the user the opportunity to change the performance of the fixture between
LIVE, STUDIO and POWER.
MODE Setting: sets if the fixture is a master and sends data to other fixtures (MASTER), or not
(SELF).
PWM: gives the user the possibility to adjust the PWM frequency of the leds (600Hz/1200Hz/2000Hz/
4000Hz/6000Hz/25000Hz).
CURV dimming
1: OFF
2: Cv1
3: Cv2
4: Cv3
1
2
3
4
(100%)
CURV: In curve menu, the dimmercurves are set as shown below.
MENU
Zoom - Calibration
PERSON
CALIBRATION HSIC
**** CALZ HSIC
SEND
**** HSIC
0 - 255
POS1
HSIC
SEND
**** HSIC
0 - 255
POS2
In the calibration menu (CALIBRATION), submenu CALZ the general minimum (POS1) and
maximum position (POS2) of the motorised zoom can be set.
Info Menu
MENU
In the info menu (INFO), submenu VERS the currently installed firmware version is shown.
PERSON HSIC
INFO VERS V01
E-20
