Expolite Tour-LED 30 XCR User manual

Tour-LED 30 XCR
Art.Nr.: led22330
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-33-11
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
ENG
D-05
D-06
D-07
D-08
D-14
E-26
E-27
E-28
E-29
E-30
E-36

Lieferumfang
- Expolite Tour-LED 30 XCR
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit*
Schutzklasse
Gehäuse
LEDs
LED Treiberstrom
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
30W
175 x 220 x 228mm
4,1kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 80%
IP 66
Aluminiumdruckguss Gehäuse
7x 4W RGBW**
350mA
16°
Stand-Alone / DMX512
4 - 15 (4/4/5/6/7/9/10/13/15)
D-05
* Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren.
** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%.

Abmessungen
D-06

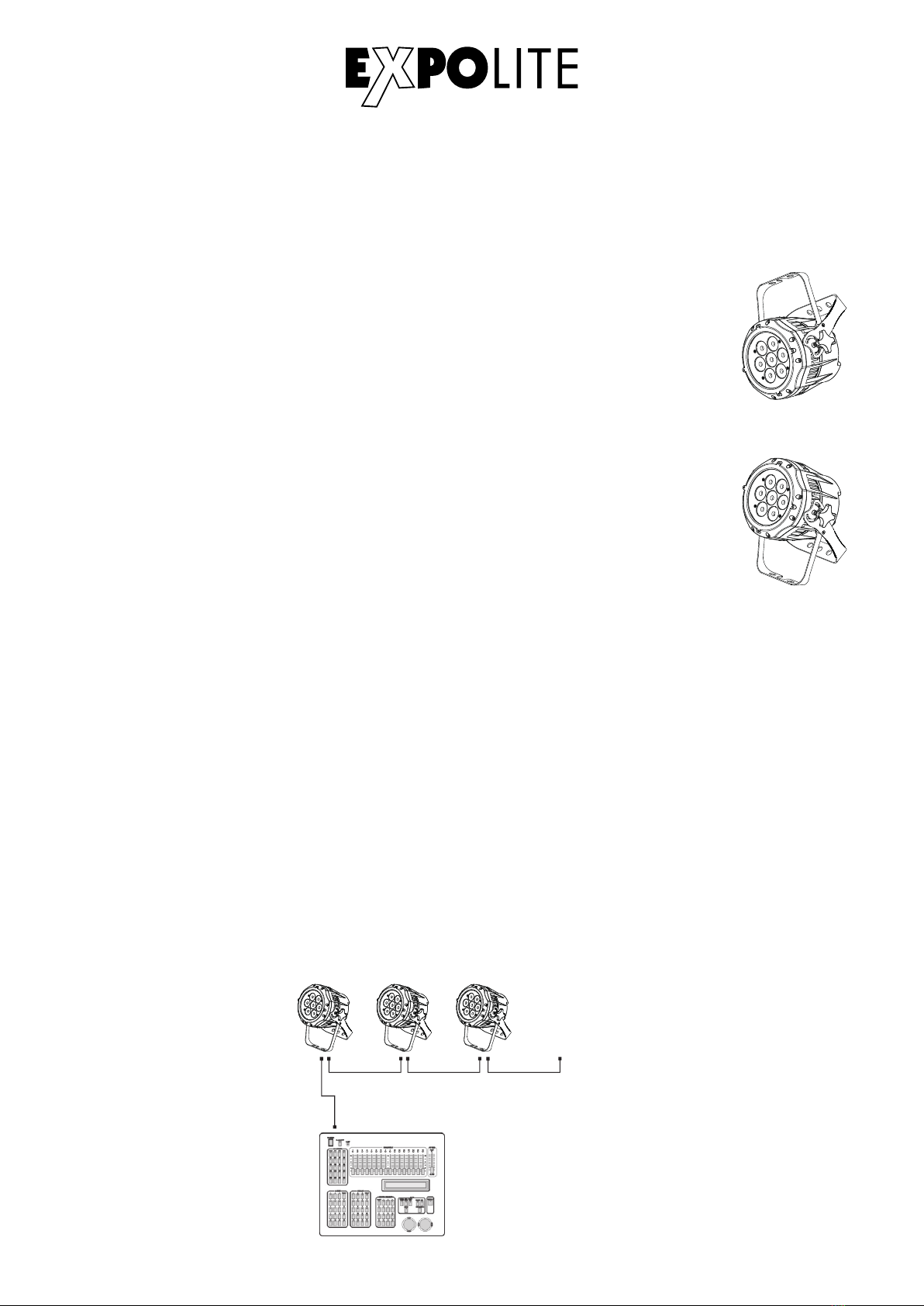

Installation
Montage
Hängend
Das Gerät kann in jeder beliebigen Position verwendet werden. An dem
Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen
sicher montiert werden können. Geräte müssen entsprechend der jeweils
gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen
herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf den montierten Bügel gestellt werden. Hierzu muss
dieser bis in den mechanischen Anschlag aufgeklappt werden.
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
Verbindung der Spannungsversorgung
Bei 230V Netzspannung: maximal 12 Geräte in Reihe.
Bei 120V Netzspannung: maximal 6 Geräte in Reihe.
D-07

Bedienung
MENU
PERSON HSIC
STAT R.(0 - 255)
HSIC
HSIC
HSIC
PERSON
RUN HSIC
DMX
MENU - Taste:
ENTER-Taste:
UP-Taste:
DOWN-Taste
ENTER UP DOWN
MENU
Eine Menüebene aufwärts
In gewähltes Menü springen; Eingabe bestätigen
Aufwärts blättern; Wert erhöhen
Abwärts blättern; Wert verringern
Bedienelemente am Gerät
Menüstruktur
PERSON
AUTO HSIC
AT.01
o
o
o
HSICEDIT PR.01
PR.02
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
HSIC
UPLD
PERSON
SET ****
D-08
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
S.(0 - 20)
HSIC
AT.02
HSIC
AT.10
HSIC
PR.01
HSIC
PR.02
HSIC
PR.10
o
o
o
HSIC
SLAV
PERSON
PERSON
RUN
DMX
HSIC
HSIC
DMX
D.(001 - 512)
PERSON
PERS HSIC TOUR
HSIC
8BIT
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
S.(0 - 20)
W.(0 - 255)
T.(0 - 255)
F.(0 - 255)
HSIC
REST
HSIC
COLO
HSICDIM
HSIC
CURV
HSICDERR
HSIC
SLCK
HSIC
STRB
****
OFF
RGBW
UC
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAK
OFF
ON
CLAS
SPEC
HSIC
TR16
HSIC
AR1.D
HSIC
16BI
HSIC
AR2.D
HSIC
SSP
HSIC
ARC.2
HSIC
AR2.S

MENU
PERSON HSIC
CAL **** CAL1 WT.01 R(0 - 255)
G(0 - 255)
B(0 - 255)
W(0 - 255)
WT.11
o
o
o
CAL2 RGBW R(0 - 255)
G(0 - 255)
B(0 - 255)
****
CALR
PERSON HSICKEY ON
HSIC
OFF
PERSON HSIC
INFO VERS V01
D-09

DMX-Adresse einstellen
Im Menü wird im Punkt DMX die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel der Personality erhalten.
MENU
PERSON HSICDMX D.(001 - 512)
DMX-Kanalbelegung einstellen
MENU
Im Menü PERS wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi
AR1.D (4 Kanäle), ARC.2 (4 Kanäle), AR2.D (5 Kanäle), AR2.S (6 Kanäle), SSP (7 Kanäle),
TOUR (9 Kanäle), 8BIT (10 Kanäle), TR16 (13 Kanäle) und 16BI (15 Kanäle) zur Verfügung.
Statische Farbe einstellen
Im Menü werden im Punkt STAT statische Farben für den Stand-Alone Betrieb eingestellt. Diese
werden anhand der DMX-Werteskala 0-255 für Rot (R.), Grün (G.), Blau (B.) und Weiß (W.), sowie
dem Stroboskopwert 0-20Hz (S.) gemischt.
MENU
Automatikprogramme abspielen
MENU
PERSON
PERS HSIC TOUR
HSIC
8BIT
PERSON
AUTO HSIC
AT.01
o
o
o
HSIC
AT.02
HSIC
AT.10
HSIC
PR.01
HSIC
PR.02
HSIC
PR.10
o
o
o
D-10
PERSON HSIC
STAT R.(0 - 255)
HSIC
HSIC
HSIC
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
S.(0 - 20)
HSIC
TR16
HSIC
AR1.D
HSIC
16BI
HSIC
AR2.D
HSIC
SSP
HSIC
ARC.2
HSIC
AR2.S

Im Menü werden im Punkt AUTO die im Gerät gespeicherten Automatikprogramme abgespielt.
Die Programme AT.01 bis AT.10 sind fest im Gerät hinterlegt. Die Programme PR.01 bis PR.10 sind
editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben.
Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen. Für den Master-
Slave-Betrieb werden Signale über die DMX-Leitung gesendet. Dies kann dritte Geräte stören.
Runmode auswählen
Im Menü RUN wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss
DMX aktiviert werden. Im Modus SLAV wird das Gerät von einem Master-Gerät gesteuert.
MENU
PERSON
RUN HSICDMX
Editieren benutzerdefinierter Programme
Im Menü EDIT werden die Benutzerprogramme PR.01 bis PR.10 editiert. Jedes Programm kann aus
bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den Parametern Farbe RGBW, Strobe
(ST.) „0-20Hz“, Dauer des Steps (T.) und Überblendzeit (F.). Benutzerprogramme können auf andere
Geräte überspielt werden, siehe Master-/Slave Menü.
HINWEIS: Für weniger als 30 Schritte müssen T. und F. des letzten Schrittes auf 0 gesetzt
werden.
Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten:
Step 1 T. = 4 F. = 3
Step 2 T. = 5 F. = 2
Step 3 T. = 0 F. = 0
MENU
HSIC
SLAV
HSICEDIT PR.01
PR.02
o
o
o
PR.10
SC.01
SC.02
SC.30
o
o
o
R.(0 - 255)
G.(0 - 255)
B.(0 - 255)
W.(0 - 255)
ST.(0 - 20)
W.(0 - 255)
T.(0 - 255)
F.(0 - 255)
D-11

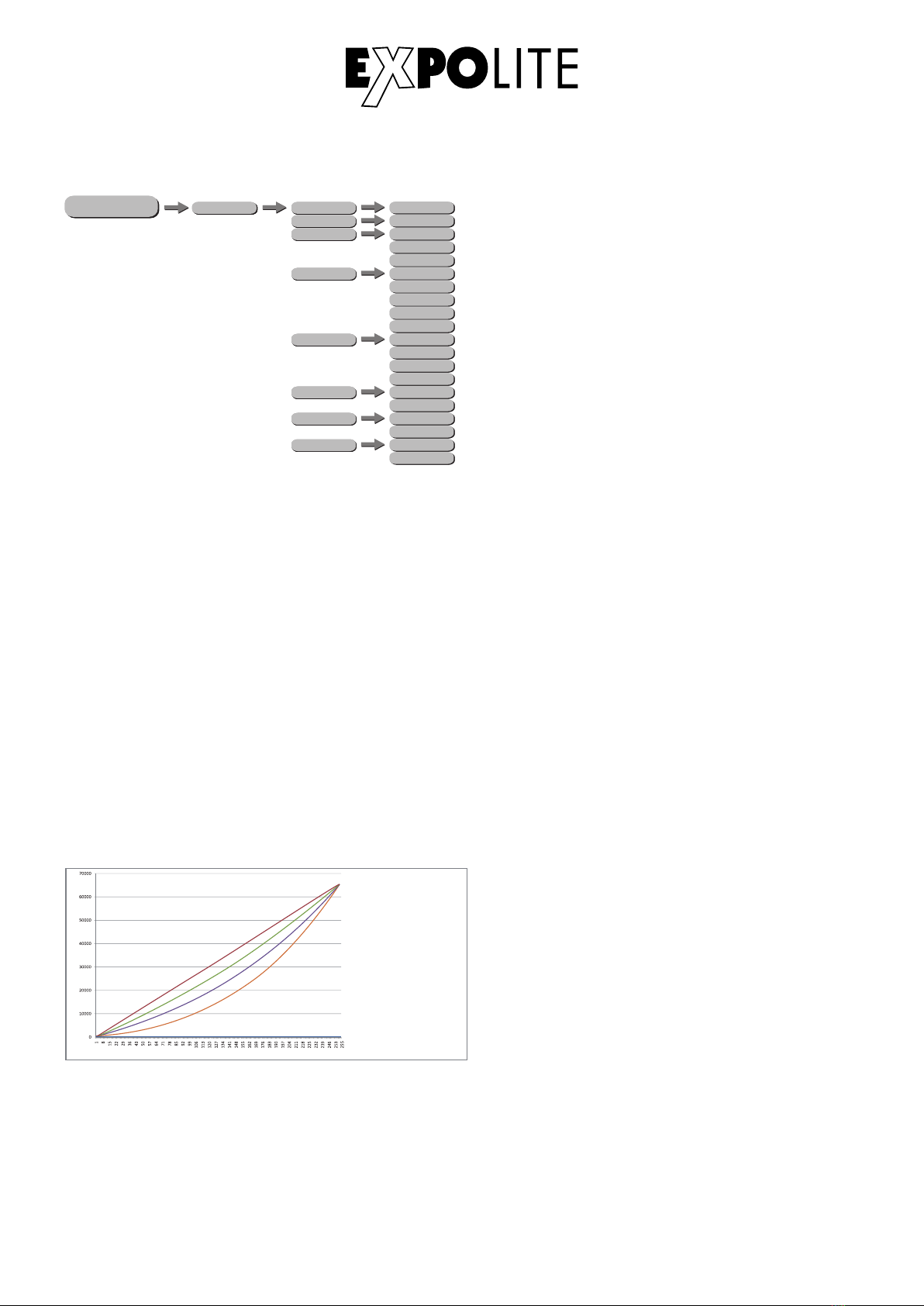

Verschiedene Einstellungen
MENU
Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER
UPLD: sendet die benutzerdefinierten Programme an verbundene Slave-Geräte.
REST: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
COLO: bietet die Möglichkeit eine Farbkalibrierung auszuwählen. Unter UC wird der Uniform-Color-
Modus aktiviert, der die werksseitige Angleichung aller Geräte der Tour-LED Familie abruft. Unter
RGBW werden die unter CAL2 eingestellten Werte verwendet. Bei OFF wird keine Kalibrierung
genutzt. So erreicht das Gerät die maximale Helligkeit.
DIM: stellt die gewünschte Dimmkurve zur Simulation eines Halogenleuchtmittels ein (DIM4/
DIM3/DIM2/DIM1/OFF).
CURV: Die Dimmerkurve wird, wie auf der Abbildung ersichtlich, eingestellt.
D-12
HSIC
UPLD
PERSON
SET ****
HSIC
REST
HSIC
COLO
HSICDIM
HSIC
CURV
HSICDERR
HSIC
SLCK
HSIC
STRB
****
OFF
RGBW
UC
DIM4
DIM1
DIM2
DIM3
OFF
OFF
CV 1
CV 2
CV 3
SAVE
BLAK
OFF
ON
CLAS
SPEC
DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten
empfangenen Wert zu halten, oder BLAK für Blackout.
SLCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit
Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP -
DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
CURV dimming
1: OFF
2: Cv1
3: Cv2
4: Cv3
1
2
3
4
(100%)

STRB: In diesem Menüpunkt wird zwischen standard Stroboskop (CLAS) und erweitertem
Stroboskop (SPEC) unterschieden. Diese Einstellung betrifft nur die DMX-Personalities 8BIT, 16BI,
TOUR, TR16 und SSP.
MENU
Kalibrierung und Weißabgleich
Im Menü CAL werden die Weißkalibrierungen eingestellt.
Im Untermenü CAL1 können die vorprogrammierten Farbtemperaturen geändert werden.
Die elf Presets werden aus den Werten für Rot (R), Grün (G), Blau (B) und Weiß (W) gemischt.
Unter CAL2, Untermenü RGBW wird der Weißwert für die Eingabe der maximalen DMX-Werte
eingestellt. Wenn diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGB = 255, 255, 255
empfängt, wird das hier hinterlegte Weiß ausgegeben.
Um geänderte Kalibrierungen wieder auf die Werkseinstellungen zurückzusetzen, muss die Eingabe
CALR mit dem Passwort (UP - DOWN - UP - DOWN - ENTER) bestätigt werden.
PERSON HSIC
CAL **** CAL1 WT.01 R(0 - 255)
G(0 - 255)
B(0 - 255)
W(0 - 255)
WT.11
o
o
o
CAL2 RGBW R(0 - 255)
G(0 - 255)
B(0 - 255)
****
CALR
Info-Menü
MENU
Im Info-Menü (INFO), Untermenü VERS wird die z.Zt. installierte Softwareversion des Gerätes
angezeigt
PERSON HSIC
INFO VERS V01
Aktivieren des Passwortschutzes
Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-
aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils
30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das
Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
MENU
PERSON HSICKEY ON
HSIC
OFF
D-13

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 9 DMX-Personalities (4-/4-/5-/6-/7-/9-/10-/13-/15-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-14
AR2.D
1 0-255 Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
ARC.2
1 0-255 Red
2 0-255 Green
3 0-255 Blue
4 0-255 White
AR2.S
1 0-255 Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
6 0-255 Strobe
AR1.D
1 0-255 Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue

D-15
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
Die Kanalbelegung von Kanal 6 ist abhängig von
der Einstellung im Menü SET->STRB. "CLAS" für
Classic Strobe oder "SPEC" für Special Strobe
Special Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
50-59 5
60-69 6
70-79 7
80-89 8
90-99 9
100-109 10
110-119 11
120-129 12
130-139 13
140-149 14
150-159 15
160-169 16
170-179 17
180-189 18
190-199 19
200-255 20
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
SSP
6
7
6

D-16
TOUR
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 All Led at Full Output
201-205 3200K
206-210 3400K
211-215 4200K
216-220 4900K
221-225 5600K
226-230 5900K
231-235 6500K
236-240 7200K
241-245 8000K
246-250 8500K
251-255 10000K
Die Kanalbelegung von Kanal 6 ist abhängig von
der Einstellung im Menü SET->STRB. "CLAS" für
Classic Strobe oder "SPEC" für Special Strobe
Special Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
50-59 5
60-69 6
70-79 7
80-89 8
90-99 9
5
6
6

D-17
100-109 10
110-119 11
120-129 12
130-139 13
140-149 14
150-159 15
160-169 16
170-179 17
180-189 18
190-199 19
200-255 20
Auto
0-20 No Function
21-30 Auto 1
31-40 Auto 2
41-50 Auto 3
51-60 Auto 4
61-70 Auto 5
71-80 Auto 6
81-90 Auto 7
91-100 Auto 8
101-110 Auto 9
111-120 Auto 10
121-130 Program 1*
131-140 Program 2*
141-150 Program 3*
151-160 Program 4*
161-170 Program 5*
171-180 Program 6*
181-190 Program 7*
191-200 Program 8*
201-210 Program 9*
211-220 Program 10*
221-255 No Function
*Wenn eines der Programme 1-10 aktiv ist, kann
Über DMX-Kanal 2 der Wert für "Time" und über
DMX-Kanal 3 der Wert für "Fade" angepasst
werden.
8 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
9
7
6

D-18
8BIT
1 0-255 Master Dimmer
2 0-255 Red
3 0-255 Green
4 0-255 Blue
5 0-255 White
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 All Led at Full Output
201-205 3200K
206-210 3400K
211-215 4200K
216-220 4900K
221-225 5600K
226-230 5900K
231-235 6500K
236-240 7200K
241-245 8000K
246-250 8500K
251-255 10000K
Die Kanalbelegung von Kanal 6 ist abhängig von
der Einstellung im Menü SET->STRB. "CLAS" für
Classic Strobe oder "SPEC" für Special Strobe
Special Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
50-59 5
60-69 6
70-79 7
80-89 8
6
7
7

D-19
90-99 9
100-109 10
110-119 11
120-129 12
130-139 13
140-149 14
150-159 15
160-169 16
170-179 17
180-189 18
190-199 19
200-255 20
Auto
0-20 No Function
21-30 Auto 1
31-40 Auto 2
41-50 Auto 3
51-60 Auto 4
61-70 Auto 5
71-80 Auto 6
81-90 Auto 7
91-100 Auto 8
101-110 Auto 9
111-120 Auto 10
121-130 Program 1*
131-140 Program 2*
141-150 Program 3*
151-160 Program 4*
161-170 Program 5*
171-180 Program 6*
181-190 Program 7*
191-200 Program 8*
201-210 Program 9*
211-220 Program 10*
221-255 No Function
*Wenn eines der Programme 1-10 aktiv ist, kann
Über DMX-Kanal 2 der Wert für "Time" und über
DMX-Kanal 3 der Wert für "Fade" angepasst
werden.
9 0-255 Auto Speed Adjustment
Dimmer Speed
0-9 No Function
10-29 Off
30-69 Dim1
70-129 Dim2
130-189 Dim3
190-255 Dim4
7
10
8

D-20
TR16
1 0-255 Master Dimmer
2 0-255 Master Dimmer Fine
3 0-255 Red
4 0-255 Red Fine
5 0-255 Green
6 0-255 Green Fine
7 0-255 Blue
8 0-255 Blue Fine
Colour Macro & White
0-10 No Function
11-30 Red 100% / Green Up / Blue 0%
31-50 Red Down / Green 100% / Blue 0%
51-70 Red 0% / Green 100% / Blue Up
71-90 Red 0% / Green Down / Blue 100%
91-110 Red Up / Green 0% / Blue 100%
111-130 Red 100% / Green 0% / Blue Down
131-150 Red 100% / Green Up / Blue Up
151-170 Red Down / Green Down / Blue 100%
171-200 All Led at Full Output
201-205 3200K
206-210 3400K
211-215 4200K
216-220 4900K
221-225 5600K
226-230 5900K
231-235 6500K
236-240 7200K
241-245 8000K
246-250 8500K
251-255 10000K
Die Kanalbelegung von Kanal 6 ist abhängig von
der Einstellung im Menü SET->STRB. "CLAS" für
Classic Strobe oder "SPEC" für Special Strobe
Special Strobe
0-9 No Function
10-99 Strobe (Slow to fast)
100-109 No Function
110-179 Lightning Strobe
180-189 No Function
190-255 Random Strobe
Classic Strobe
0-9 0
10-19 1
20-29 2
30-39 3
40-49 4
50-59 5
9
10
10
