Exsys EX-1113HMS User manual

Anleitung
Vers. 1.0 / 26.09.18
Manual
16 Port USB 3.1 (Gen1) Metal HUB
with 1 KV ESD Surge Protection
EX-1113HMS
16 Port USB 3.1 (Gen1) Metall HUB
mit 1 KV ESD Überspannungsschutz

2
EX-1113HMS
1. Beschreibung······················································································ 3
2. Lieferumfang ······················································································ 3
3. Aufbau, Anschlüsse & Jumper Einstellungen ···········································4-
3.1 Aufbau······································································································ 4
3.2 Anschlüsse······························································································4-
3.3 Jumper Einstellungen ··················································································
4. Hardware Installation············································································ 6
. Treiber Installation ··············································································· 7
6. Reinigung ·························································································· 7
7. Technische Daten················································································ 8
8. Technische Zeichnung·········································································· 8
1. Description ························································································· 9
2. Extent of Delivery ················································································ 9
3. Layout, Connections & Jumper Settings ············································· 10-11
3.1 Layout ·····································································································11
3.2 Connections ························································································ 10-11
3.3 Jumper Settings ························································································11
4. Hardware Installation···········································································12
. Driver Installation················································································13
6. Cleaning ···························································································13
7. Technical Information ··········································································14
8. Technical Drawing ··············································································14
Inhaltsverzeichnis
Index
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

3
EX-1113HMS Deutsch
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Der EX-1113HMS ist ein USB 3.1 (Gen1) Metall HUB für bis zu 16 Endgeräte. Der Hub ist
mit 16 USB A-Buchsen für Endgeräte und 1 USB B-Buchse für den Anschluss an den PC
ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Durch die Stromversor-
gung über den Terminal Block können an jedem Port 900mA zur Verfügung gestellt wer-
den. Der USB 3.1 Bus unterstützt optimal die Leistung des schnellen Genesys Chipsatz.
Der EX-1113HMS gewährleistet so eine sichere Datenübertragung und exzellente Perfor-
mance von bis zu Gbit/s. Er unterstützt den Self Powered und Bus Powered Modus.
Zusätzlich ist der EX-1113HMS mit einem 1 KV ESD Überspannungsschutz ausgestattet.
Der EX-1113HMS unterstützt die Norm IP30. Im Lieferumfang ist das DIN-Rail Kit für die
Installation auf einer Tragschiene enthalten. Das DIN-Rail Kit wird mit zwei Schrauben auf
der Rückseite festgeschraubt. Der EX-1113HMS kann problemlos mit der im Lieferum-
fang enthaltenen Wandmontage Halterung an die Wand installiert werden.
Merkmale:
• Kompatibel zu USB 1.1, 2.0, 3.0 & 3.1
• Bis zu Gbit/s
• Es werden alle Betriebssysteme unterstützt
• 1 KV ESD Überspannungsschutz
• Zertifiziert für
Bevor Sie den EX-1113HMS an Ihren PC anschließen, überprüfen Sie bitte zuerst den
Inhalt der Lieferung:
• EX-1113HMS
• USB 3.1 (Gen1) Kabel
• DIN-Rail Kit (EX-6096)
• Wandmontage Halterung
• Anleitung
1. Beschreibung
2. Lieferumfang

4
Deutsch EX-1113HMS

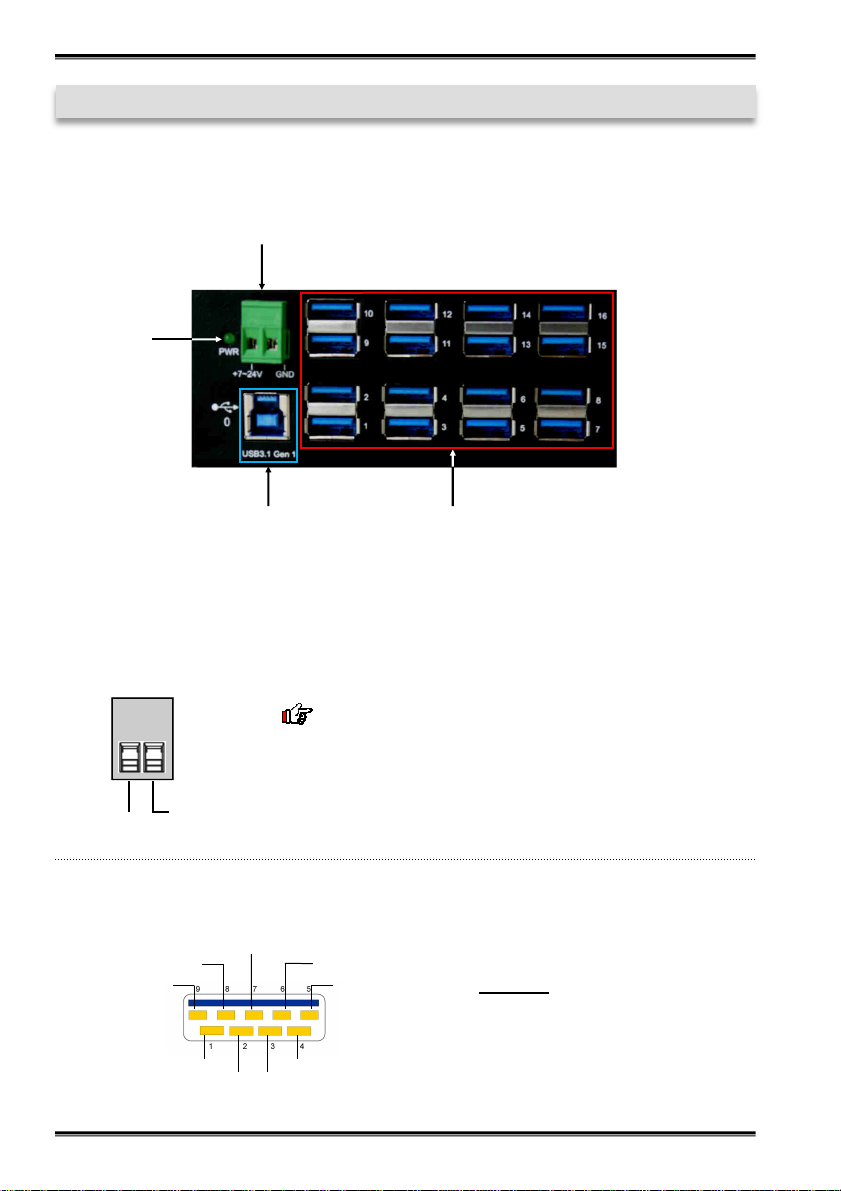

3.1 Aufbau
3. Aufbau, Anschlüsse & Jumper Einstellungen
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3.2 Anschlüsse
+7V -24V T-Block:
+7V - 24V GND (Ground)
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
16x USB 3.1 (Gen1)
Downstream A-Buchse
1x USB 3.1 (Gen1)
Upstream B-Buchse
Betriebs LED
7-24V T-Block für
optionales externes Netzteil
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
USB 3.1 (Gen1) A-Buchse:
StdB_SSTX -
StdB_SSTX+
GND_DRAIN
VCC
StdB_SSTX +
StdB_SSTX -
D+D- GND

5
EX-1113HMS Deutsch
3. Aufbau, Anschlüsse & Jumper Einstellungen
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
D-
GND
StdB_SSTX -
StdB_SSTX +
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
D+
VBus
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
3.3 Jumper Einstellungen
Die EX-1113HMS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die
Möglichkeit die EX-1113HMS mit Bus-Power zu versorgen. Dafür müssen Sie zu erst
das Gehäuse mit den zwei Schrauben auf den Seiten öffnen. Nun müssen Sie den
Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfolgende Abbil-
dung.
JP1
ENADIS

6
Deutsch EX-1113HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

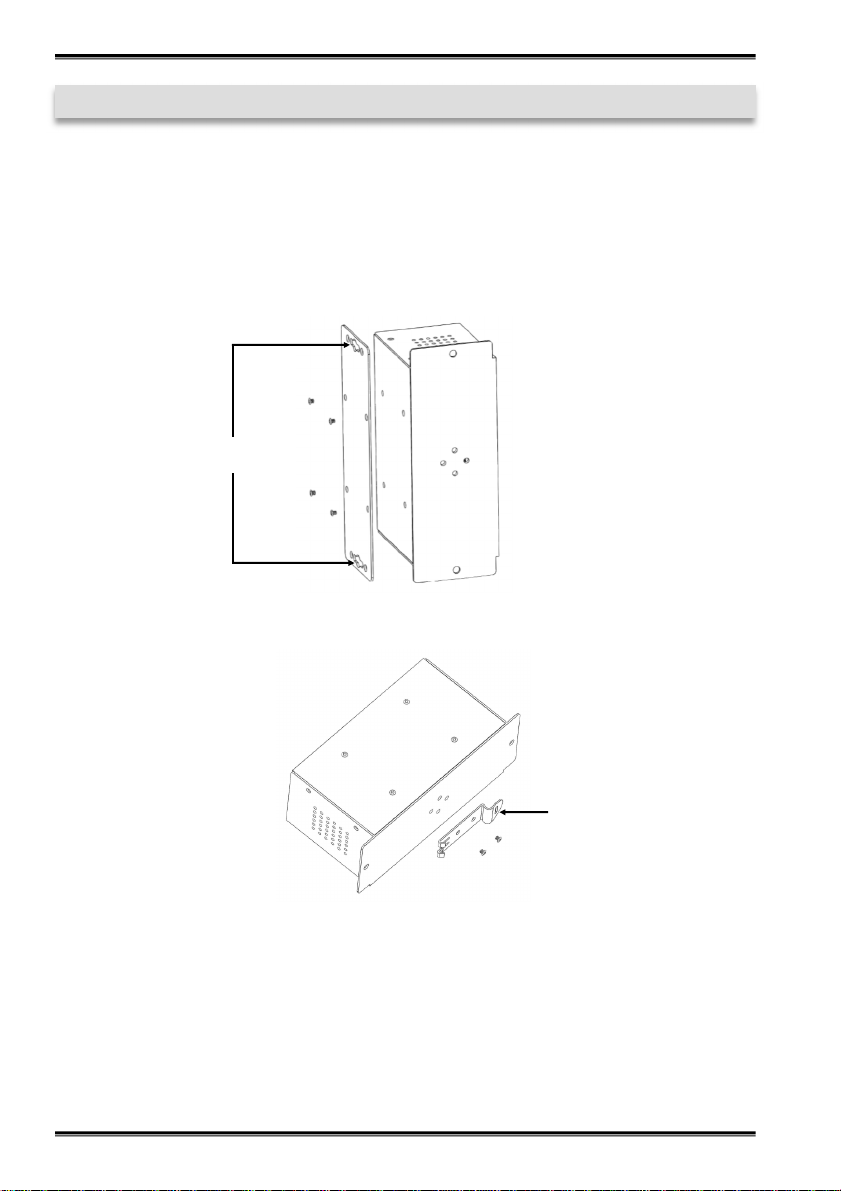

4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1113HMS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1. Installieren Sie die EX-1113HMS an die Wand mit der im Lieferumfang enthaltenen
Wandmonatge Halterung.
2. Oder mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene.
3. Verbinden Sie das mitgelieferte USB 3.1(Gen1) Kabel mit dem USB 3.0/3.1(Gen1)
Upstream B-Anschluss des Hubs.
4. Schließen Sie jetzt den Stromanschluss des optionalen Netzteils an den Terminal
Block des Hubs an und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
. Verbinden Sie nun das andere Ende (A-Anschluss) des mitgelieferten USB 3.0/3.1
(Gen1) Kabels mit der A-Buchse an Ihrem PC.
Löcher für
Wandmontage
DIN-Rail Clip

7
EX-1113HMS Deutsch
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
6. Reinigung
5. Treiber Installation
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-
1113HMS automatisch und installiert diesen.

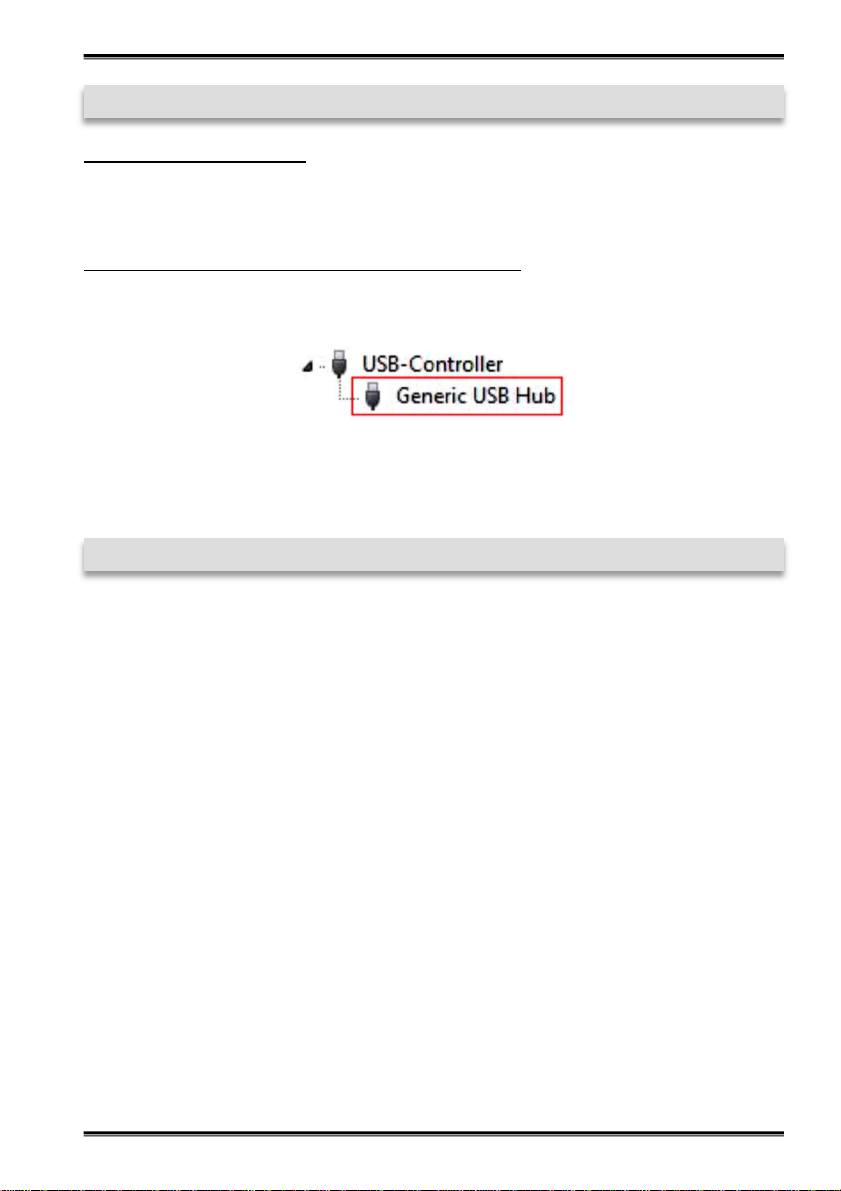

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“folgen-
de Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa-
serndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der
Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas-
sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!

8
Deutsch EX-1113HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

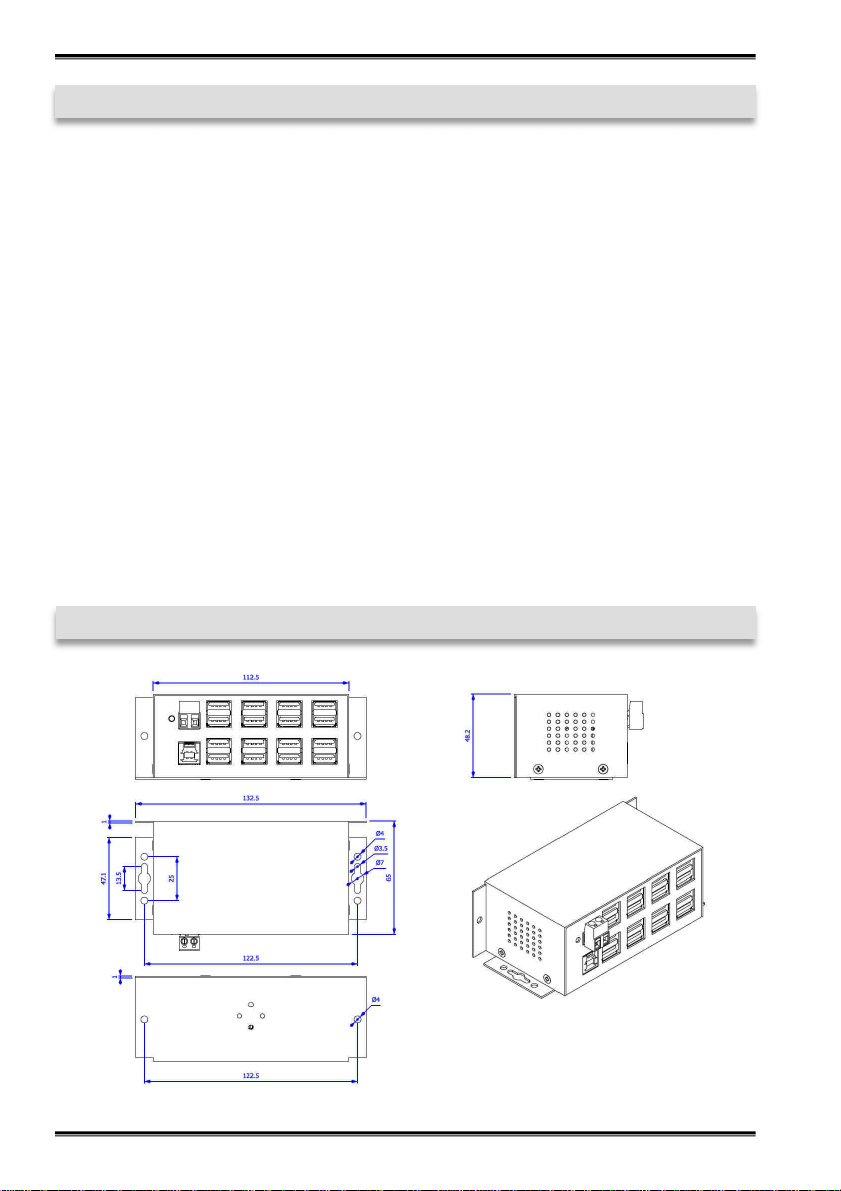

8. Technische Zeichnung
7. Technische Daten
Chip-Set: Genesys
Datentransfer-Rate: Gbit/s
Anschlüsse: 16x USB 3.1 (Gen1) A-Buchse, 1x USB 3.1 (Gen1)
B-Buchse, 1x Terminal Block 7-24V
Hardwaresystem: USB 1.1, 2.0, 3.0 & 3.1
Betriebssystem: Alle Betriebssysteme
Betriebstemperatur: 0° bis ° Celsius
Lagertemperatur: -20° bis 8 ° Celsius
Rel. Luftfeuchtigkeit: % bis 9 %
Stromversorgung: +7 bis +24 Volt
Abmessung: 132, 0 x 6 ,00 x 48,20 mm
Gewicht: 1100g

9
EX-1113HMS English
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
The EX-1113HMS is a plug & play high-speed USB 3.1 (Gen1) metal hub for 16 USB
devices. The EX-1113HMS provides 16 USB A-Ports for devices and 1 USB B-Port for
PC. It supports all USB connections from 1.1 to 3.1. Via a external power supply it is
possible to provide a maximum of 900mA on each USB port. The EX-1113HMS design
fully utilize the Genesys chipset, which represents the latest in SuperSpeed USB inter-
face technology. It uses data transfer rates up to Gbit/s. It provides a secure and very
high data transfer on each single port. The EX-1113HMS support the Self Powered and
Bus Powered mode. In addition the EX-1113HMS is equipped with an 1 KV ESD surge
protection. The EX-1113HMS is IP30 compliant. The DIN-Rail Kit is included in the ex-
tent of delivery for installation in a 19” Rack. The DIN-Rail kit will be tightened with two
screwed on the back of the EX-1113HMS. The EX-1113HMS can be easily installed on
the wall with the included Wall Mounting Bracket.
Features:
• Compatible for USB 1.1, 2.0, 3.0 & 3.1
• Up to Gbit/s
• All Operating Systems are supported
• 1 KV ESD Surge Protection
• Certificate for
1. Description
Before you connect the EX-1113HMS to your PC, you should first check the contents of
the delivery:
• EX-1113HMS
• USB 3.1 (Gen1) Cable
• DIN-Rail Kit (EX-6096)
• Wall Mounting Bracket
• Manual
2. Extent of Delivery

10
English EX-1113HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3.1 Layout
3. Layout, Connections & Jumper Settings
3.2 Connections
+7V -24V T-Block:
+7V - 24V GND (Ground)
ATTENTION!!!
Never connect power to GND, it will destroy
your Hardware!!!
USB 3.1 (Gen1) A-Port:
StdB_SSTX -
StdB_SSTX+
GND_DRAIN
VCC
StdB_SSTX +
StdB_SSTX -
D+D- GND
Attention!
Never plug in with force
or in wrong direction.
16x USB 3.1 (Gen1)
Downstream A-Port
1x USB 3.1 (Gen1)
Upstream B-Port
Power LED
7-24V T-Block for optional
external Power Supply

11
EX-1113HMS English
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3. Layout, Connections & Jumper Settings
3.2 Connections
USB 3.1 (Gen1) B-Port:
D-
GND
StdB_SSTX -
StdB_SSTX +
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
D+
VBus
3.3 Jumper Settings
The EX-1112HMS comes with the setting Self-Power. You also have the possibility
the EX-1112HMS to supply Bus-Power. For this you open the case with the two
screws on both sides. Then you must set the jumper JP1 from DIS (Disable) to ENA
(Enable). See the following picture.
Attention!
Never plug in with force
or in wrong direction.
JP1
ENADIS

12
English EX-1113HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

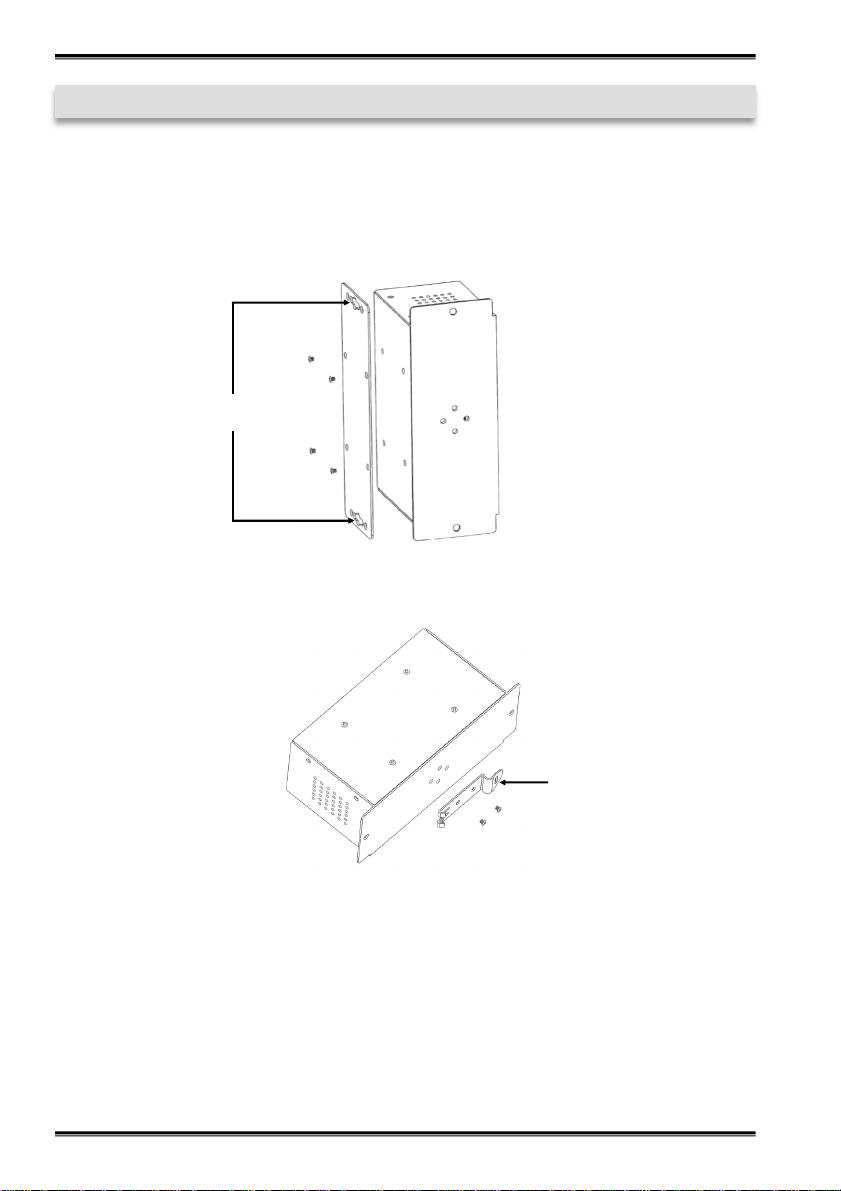

4. Hardware Installation
Because there are large differences between PC’s, we can give you only a general in-
stallation guide for the EX-1113HMS. Please refer your computer’s reference manual
whenever in doubt.
1. Install the EX-1113HMS to the wall with the included Wall Mounting Bracket.
2. Or with the included DIN-Rail Kit on a DIN-Rail.
3. Connect the USB 3.1(Gen1) cable with the USB 3.0/3.1(Gen1) Upstream B-Port at the
EX-1113HMS.
4. Connect the optional power supply to the Terminal Block at the Hub.
. Now connect the other end from the USB 3.1(Gen1) cable (A-Plug) to the USB
A-Port at your PC.
Holes for
Wall Installation
DIN-Rail Clip

13
EX-1113HMS English
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
6. Cleaning
5. Driver Installation
All Operating Systems
After the hardware installation the OS will recognize the device automatically and install
the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“the following
new entry's:
If you see this or a similar information the device is installed correctly.
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!

14
English EX-1113HMS
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Chip-Set: Genesys
Data Transfer Rate: Gbit/s
Connectors: 16x USB 3.1 (Gen1) A-Port, 1x USB 3.1 (Gen1) B-Port,
1x Terminal Block 7-24V
Hardware System: USB 1.1, 2.0, 3.0 & 3.1
Operating System: All Operating Systems
Operating Temperature: 32°F to 131°Fahrenheit
Storage Temperature: -40°F to 18 °Fahrenheit
Rel. Humidity: % to 9 %
Power: +7 to +24 Volt
Size: 132, 0 x 6 ,00 x 48,20 mm
Weight: 1100g
7. Technical Information
8. Technical Drawing
