Exsys EX-1182VIS User manual

Anleitung
Vers. 1.0 / 21.02.18
Manual
4 Port USB 3.1 (Gen1) Plastic HUB
with 15 V ESD Surge Protection
& 3 V Optical Isolation
EX-1182VIS
4 Port USB 3.1 (Gen1) Plastik HUB
mit 15 V ESD Überspannungsschutz
& 3 V Optische Isolation

2
EX-1182VIS
1. Beschreibung······················································································ 3
2. Lieferumfang ······················································································ 3
3. Aufbau & Anschlüsse ·········································································4-5
3.1 Aufbau······································································································ 4
3.2 Anschlüsse······························································································4-5
4. Hardware Installation············································································ 5
5. Treiber Installation ··············································································· 6
6. Reinigung ·························································································· 6
7. Technische Daten················································································ 7
8. Technische Zeichnung·········································································· 7
1. Description ························································································· 8
2. Extent of Delivery ················································································ 8
3. Layout & Connections·······································································9-10
3.1 Layout ······································································································ 9
3.2 Connections ··························································································9-10
4. Hardware Installation···········································································10
5. Driver Installation················································································11
6. Cleaning ···························································································11
7. Technical Information ··········································································12
8. Technical Drawing ··············································································12
Inhaltsverzeichnis
Index
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

3
EX-1182VIS Deutsch
Die EX-1182VIS ist ein 3.1 (Gen1) Plastik HUB für bis zu 4 Endgeräte mit 15 V ESD
Überspannungs-Schutz und 3 V Optische Isolation. Der Hub ist mit vier USB 3.1
(Gen1) A-Buchsen für Endgeräte und eine USB 3.1 (Gen1) B-Buchse für den An-
schluss an den PC ausgestattet. Die EX-1182VIS unterstützt alle USB Anschlüsse von
1.1 bis 3.1. Über die externe Stromversorgung per Netzteil können an jedem Port 1,5A
zur Verfügung gestellt werden. Die EX-1182VIS gewährleistet so eine sichere Daten-
übertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Die EX-
1182VIS unterstützt ausschließlich den Self Power Modus. Somit ist zum Betrieb zwin-
gend notwendig das im Lieferumfang befindliche Netzteil mit der EX-1182VIS zu verbin-
den. Zusätzlich ist die EX-1182VIS mit einem USB Power Überspannungsschutz und
einer Optischen Isolation ausgestattet. Die EX-1182VIS kann problemlos mit der im
Lieferumfang enthaltenen Wand Montage Halterung an die Wand installiert werden.
Des weiteren besitzt die EX-1182VIS verschraubbare USB 3.1 (Gen1) Anschlüsse.
Merkmale:
• ompatibel zu USB 1.1, 2.0, 3.0 & 3.1
• Bis zu 5Gbit/s
• Es werden alle Betriebssysteme unterstützt
• Alle Anschlüsse sind verschraubbar
• 15 V ESD Überspannungsschutz
• 3 V Optische Isolation
• Zerti iziert ür
Bevor Sie den EX-1182VIS an Ihren PC anschließen, überprüfen Sie bitte zuerst den
Inhalt der Lieferung:
• EX-1182VIS
• Netzteil (5V/4A)
• USB 3.1 (Gen1) abel (verschraubbar)
• Wandmontagehalterung
• Anleitung
1. Beschreibung
2. Lie erum ang
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

4
Deutsch EX-1182VIS
3.1 Au bau
3.2 Anschlüsse
4x USB 3.1 (Gen1)
Downstream A-Buchse
3. Au bau & Anschlüsse
5V Buchse für
im Lieferumfang
enthaltenem Netzteil
5V Buchse:
ACHTUNG!!!
Nur zur Verwendung mit im Lie erum ang enthaltenem Netzteil!
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
Betriebs LED 1x USB 3.1 (Gen1)
Upstream B-Buchse

5
EX-1182VIS Deutsch
3. Au bau & Anschlüsse
3.2 Anschlüsse
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1182VIS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1. Verbinden Sie das mitgelieferte USB abel mit der USB B-Buchse des Hub´s.
2. Verbinden Sie jetzt den Stromanschluss des im Lieferumfang enthaltenem Netzteils
mit der 5V Buchse des Hub´s und stecken Sie den Netzstecker des Netzteils in eine
Steckdose.
3. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB abels mit
der A-Buchse an Ihrem PC.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
USB 3.1 (Gen1) A-Buchse:
USB 3.1 (Gen1) B-Buchse:
D-
GND
StdB_SSTX -
StdB_SSTX +
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
D+
VBus
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
StdB_SSTX -
StdB_SSTX+
GND_DRAIN
VCC
StdB_SSTX +
StdB_SSTX -
D+D- GND

6
Deutsch EX-1182VIS
6. Reinigung
5. Treiber Installation
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1182VIS
automatisch und installiert diesen.

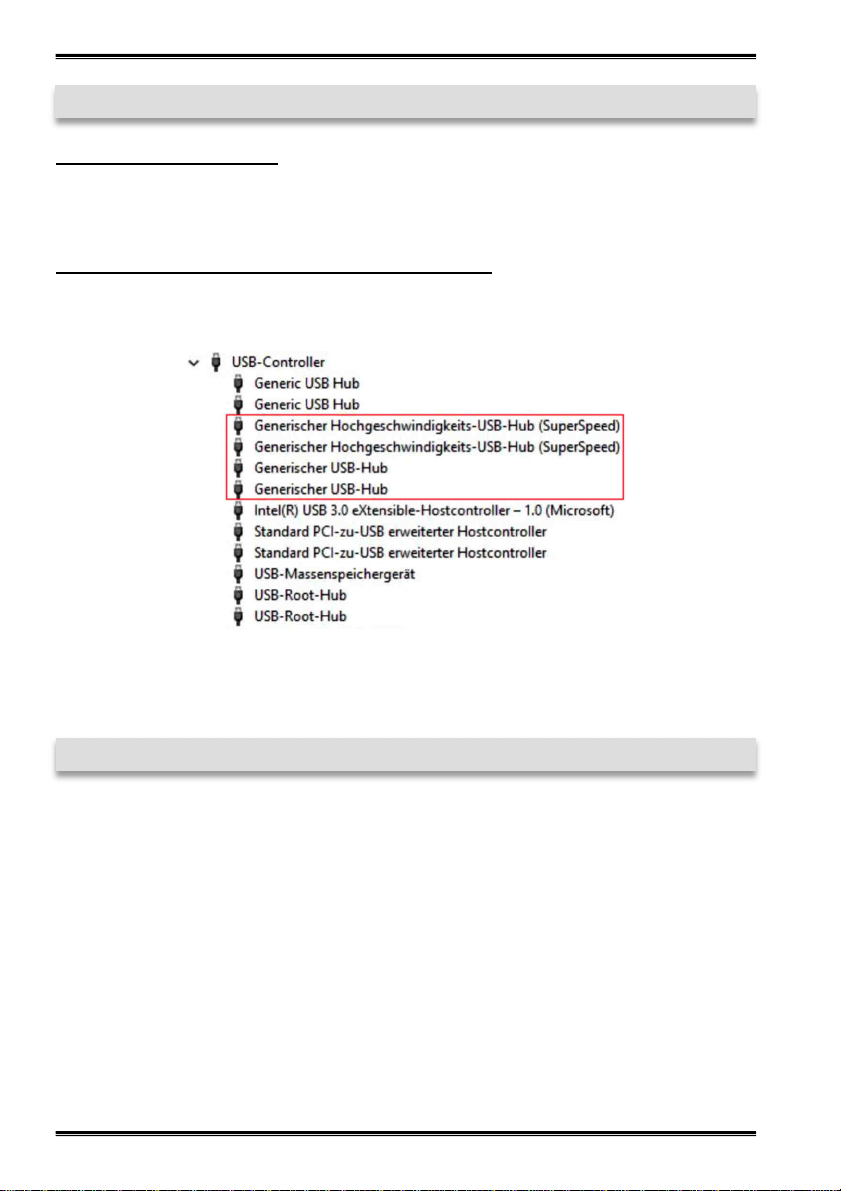

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgen-
de Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert.
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht fa-
serndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der
Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas-
sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein euchtes oder
nasses Tuch!
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

7
EX-1182VIS Deutsch
8. Technische Zeichnung
7. Technische Daten
Chip-Set: Genesys
Datentrans er-Rate: 5Gbit/s
Anschlüsse: 4x USB 3.1 (Gen1) A-Buchse, 1x USB 3.1 (Gen1)
B-Buchse, 1x 5V Buchse
Hardwaresystem: USB 1.1, 2.0, 3.0 & 3.1
Betriebssystem: Alle Betriebssysteme
Betriebstemperatur: 0° bis 55° Celsius
Lagertemperatur: -20° bis 85° Celsius
Rel. Lu t euchtigkeit: 5% bis 95%
Stromversorgung: +5 Volt
Abmessung: 151,10 x 62,00 x 34,00 mm
Gewicht: 300g
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

8
English EX-1182VIS
The EX-1182VIS is a plug & play high-speed USB 3.1 (Gen1) hub for 4 devices with
15 V ESD Surge Protection and 3 V Optical Isolation. The EX-1182VIS provides four
USB 3.1 (Gen1) A-Ports for USB devices and one Upstream USB 3.1 (Gen1) B-Port to
the PC. It uses data transfer rates up to 5Gbit per second. The EX-1182VIS design fully
utilize the Genesys chipset, which represents the latest in high speed USB interface
technology. It provides a secure and very high data transfer on each single port. Via a
external power supply it is possible to provide a maximum of 1,5A on each USB port. It
provide self powered mode. Thus, it is imperative to connect the supplied power supply
to the EX-1182VIS. The EX-1182VIS is additionally equipped with a USB peak power
surge protection and optical isolation. The EX-1182VIS can installed to a wall with the
Wall Mounting it. Furthermore the EX-1182VIS support screw able USB 3.1 (Gen1)
ports.
Features:
• Compatible for USB 1.1, 2.0, 3.0 & 3.1
• Up to 480Mbit/s
• All Operating Systems are supported
• All ports are Screw Lock
• 15 V ESD Surge Protection
• 3 V Optical Isolation
• Certi icate or
Before you connect the EX-1182VIS to your PC, you should first check the contents of
the delivery:
• EX-1182VIS
• Power Supply (5V/4A)
• USB 3.1 (Gen1) Cable (screw lock)
• Wall Mounting it
• Manual
1. Description
2. Extent o Delivery
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

9
EX-1182VIS English

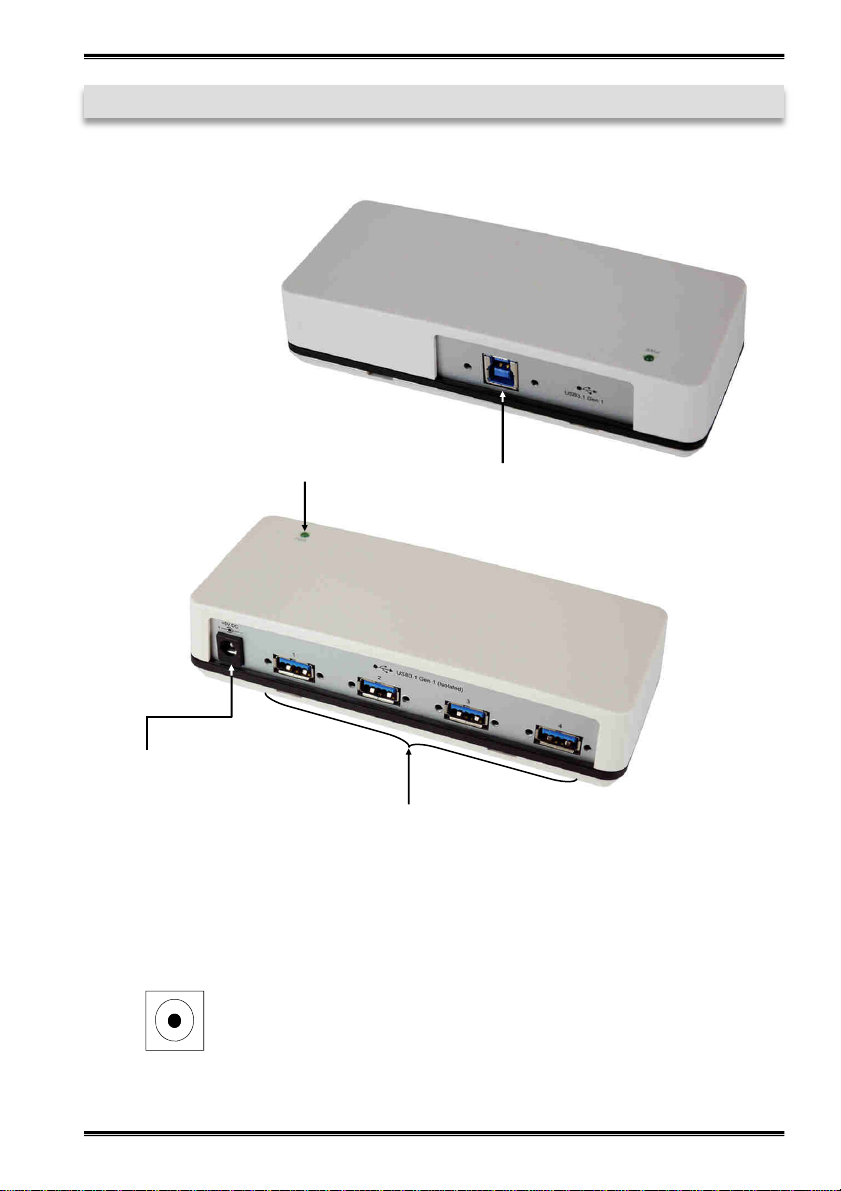

3. Layout & Connections
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3.1 Layout
3.2 Connections
5V Connector:
ATTENTION!!!
Use only with Power Supply which is included in delivery!
4x USB 3.1 (Gen1)
Downstream A-Port
5V Connector for
included external
Power Supply
Power LED 1x USB 3.1 (Gen1)
Upstream B-Port

10
English EX-1182VIS
3. Layout & Connections
Because there are large differences between PC’s, we can give you only a general in-
stallation guide. Please refer your computer’s reference manual whenever in doubt.
1. Connect the USB cable to the USB B-Port at the Hub.
2. Connect the included power supply to the 5V connector at the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
3.2 Connections
4. Hardware Installation
Attention!
Never plug in with orce
or in wrong direction.

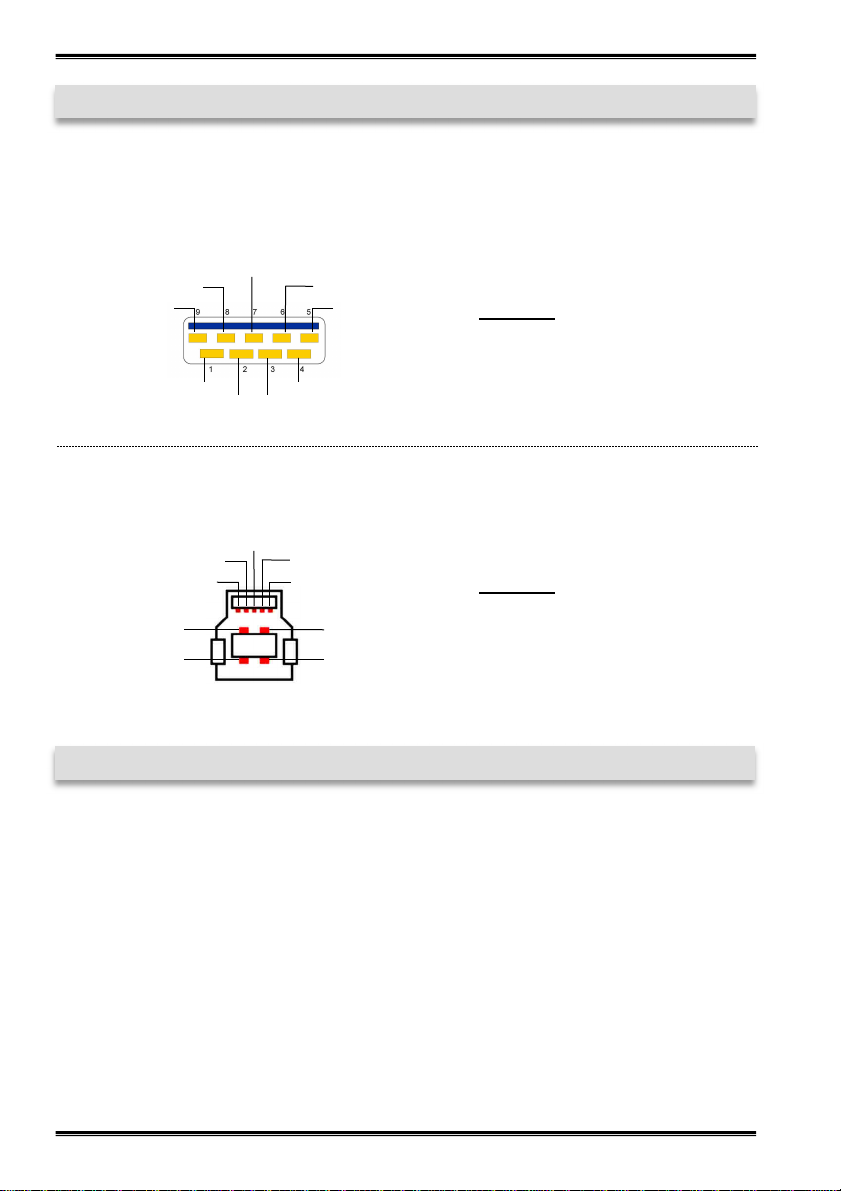

USB 3.1 (Gen1) A-Port:
USB 3.1 (Gen1) B-Port:
D-
GND
StdB_SSTX -
StdB_SSTX +
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
D+
VBus
Attention!
Never plug in with orce
or in wrong direction.
StdB_SSTX -
StdB_SSTX+
GND_DRAIN
VCC
StdB_SSTX +
StdB_SSTX -
D+D- GND

11
EX-1182VIS English
6. Cleaning
5. Driver Installation
All Operating Systems
After the hardware installation the OS will recognize the device automatically and install
the drivers.

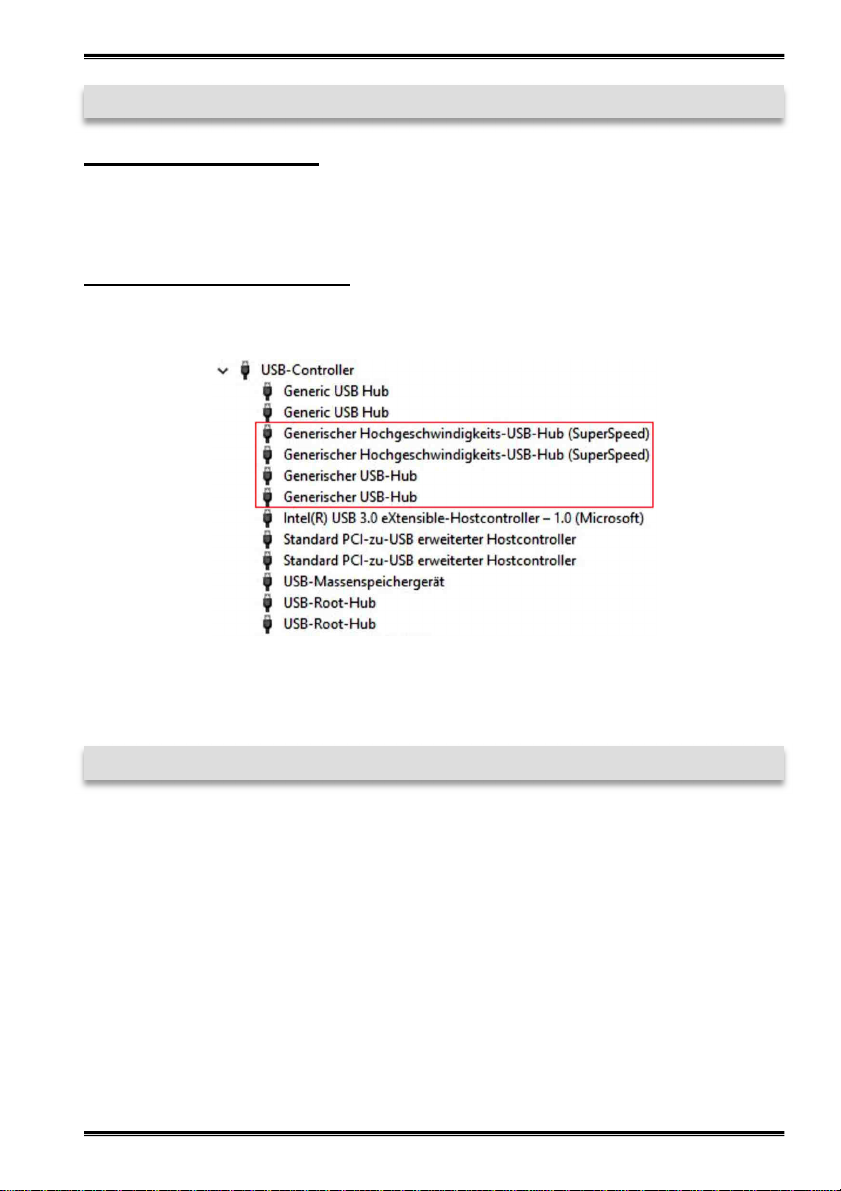

CHEC INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB-Controller“ the following
new entry's:
If you see this or a similar information the device is installed correctly.
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth or cleaning!
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

12
English EX-1182VIS
7. Technical In ormation
Chip-Set: Genesys
Data Trans er Rate: 5Gbit/s
Connectors: 4x USB 3.1 (Gen1) A-Port, 1x USB 3.1 (Gen1) B-Port,
1x 5V Connector
Hardware System: USB 1.1, 2.0, 3.0 & 3.1
Operating System: All Operating Systems
Operating Temperature: 32°F to 131°Fahrenheit
Storage Temperature: -40°F to 185°Fahrenheit
Rel. Humidity: 5% to 95%
Power: +5 Volt
Size: 151,10 x 62,00 x 34,00 mm
Weight: 300g
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved

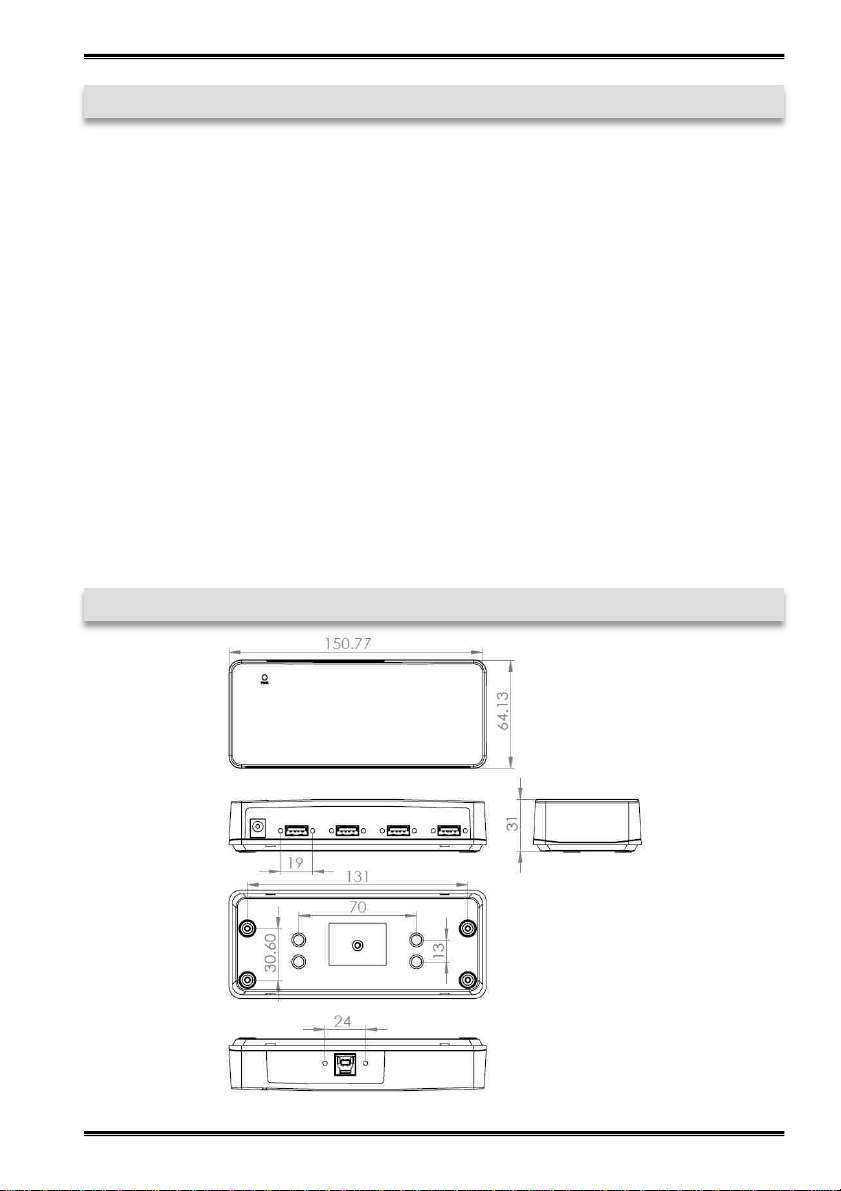

8. Technical Drawing
