Faber e-MatriX heat e-BoX User manual

Gebruikershandleiding
User manual
Benutzerhandbuch
Manuel utilisateur
e-MatriX heat
e-BoX
NL-ENG-DE-FR
40011983-2044

Gebruikershandleiding e-MatriX heat + e-BoX
2 < <<<

3 < <<<
Inhoudsopgave, Table of contents, Inhaltsverzeichnis, Table des Matières
Gebruikershandleiding NL 5
User manual ENG 17
Benutzerhandbuch DE 29
Manuel utilisateur FR 41

Gebruikershandleiding e-MatriX heat + e-BoX
4 < <<<

Gebruikershandleiding
e-MatriX heat
e-BoX
NL
NL : Dit product is uitsluitend geschikt voor goed geïsoleerde ruimten of voor sporadisch gebruik.
Dit product voldoet aan de Europese veiligheidsstandaard EN60335-2-30 en de Europese standaard voor Elektromagnetische
compatibiliteit (EMC) EN55014, EN60555-2 en EN60555-3. Deze voorschriften hebben betrekking op de essentiële eisen van de
EEC-richtlijnen 2014/35/EU en 2014/30/EU.

Gebruikershandleiding e-MatriX heat + e-BoX
6 < <<<
Kenplaat:
Deze gebruikershandleiding is bedoeld voor de volgende elektrische haarden:
e-MatriX heat 800/500 I,II,III
e-MatriX heat 800/650 I,II,III
e-MatriX heat 800/500 RD,ST
e-MatriX heat 800/500 RD,ST LL
e-BoX 1000/450 I,ST

Gebruikershandleiding e-MatriX heat + e-BoX
7 < <<<
1.0
1.1
1.2
1.3

Gebruikershandleiding e-MatriX heat + e-BoX
8 < <<<
1.4
1.5

Gebruikershandleiding e-MatriX heat + e-BoX
9 < <<<
Geachte gebruiker
Gefeliciteerd met de aanschaf van uw Faber
product! Een kwaliteitsproduct waar u vele jaren
de warmte en sfeer van zult ervaren. We adviseren
u om voor ingebruikname van de haard de
gebruiksaanwijzing aandachtig door te lezen.
Mocht er zich ondanks de zorgvuldige
eindcontroles een storing voordoen, dan kunt u te
allen tijde contact opnemen met uw dealer of Glen
Dimplex Benelux B.V.
Om aanspraak te maken op de garantie is het van
belang dat u de haard registreert.
Let op!
De gegevens van uw elektrische haard vindt u
op pagina 3 van deze gebruikershandleiding.
U kunt uw haard registreren op:
www.faberfires.com
Glen Dimplex Benelux B.V.
Adres: Saturnus 8
NL-8448 CC
Heerenveen
Tel: [phone]
Email: [email protected]m
Info: www.faberfires.com
Controleer
Controleer de haard op transportschade en meld
eventuele schade onmiddellijk aan uw leverancier.
Inleiding
Dit product is alleen geschikt voor goed
geïsoleerde ruimtes of occasioneel gebruik.
Laat de haard alleen installeren door een
gekwalificeerde installateur volgens de water- en
elektrische veiligheidsvoorschriften. Lees deze
installatiehandleiding goed door.
CE verklaring
Het product voldoet aan de: European Safety
Standards EN60335-2-30 en de European Standard
Electromagnetic Compatibility (EMC) EN55014,
EN60555-2 en EN60555-3 deze dekken de
essentiële eisen van EEC Directives 2014/35/EU en
2014/30/EU.
Veiligheidsinstructies
OPGELET: HET NIET OPVOLGEN VAN DEZE
INSTRUCTIES KAN LETSEL EN/OF SCHADE
VEROORZAKEN EN UW GARANTIE TENIET
DOEN
Belangrijke veiligheidsmededelingen
Bij gebruik van elektrische apparaten
dienen basisvoorzorgmaatregelen altijd in
acht genomen te worden om het risico op
brand, elektrische schokken en
verwondingen bij personen te voorkomen,
inclusief de volgende
voorzorgsmaatregelen:
Neem contact op met de
leverancier als het apparaat
beschadigd is voordat u het
installeert of in gebruik neemt.
Niet buiten gebruiken.
Niet in de directe omgeving van
een bad, douche of zwembad
gebruiken.
Het apparaat niet rechtstreeks
onder een vast stopcontact of
aansluitdoos plaatsen.
Waarschuwing:
Gebruik deze kachel niet voor andere
doeleinden dan voor huishoudelijke
doeleinden, in het land waar hij bij een
erkende detailhandelaar werd gekocht. Dit
apparaat kan worden bediend door
kinderen van 8 jaar en ouder en door
personen met verminderde fysieke,
zintuiglijke of geestelijke capaciteiten of
gebrek aan ervaring en kennis als zij onder
supervisie staan of instructies krijgen ten
aanzien van het veilige gebruik van het
apparaat en begrijpen welke gevaren zich
kunnen voordoen. Kinderen mogen niet
met het apparaat spelen. Reinigen en
onderhoudswerkzaamheden mogen niet
door kinderen zonder supervisie
uitgevoerd worden. Kinderen van 3 jaar of
jonger moeten uit te buurt gehouden
worden behalve bij constante supervisie.
Kinderen vanaf 3 jaar maar jonger dan 8
jaar mogen het apparaat alleen aan/uit
zetten op voorwaarde dat deze in de
normale functioneringspositie is geplaatst
of geïnstalleerd en ze begeleiding of
instructie hebben gekregen ten aanzien
van het veilige gebruik van het apparaat
en de betreffende gevaren begrijpen.

Gebruikershandleiding e-MatriX heat + e-BoX
10 < <<<
Kinderen ouder dan 3 en jonger dan 8 jaar
mogen de stekker van het apparaat niet in
het stopcontact steken, hem instellen en
reinigen of onderhoudswerkzaamheden
uitvoeren.
Waarschuwing:
Dit apparaat moet worden geaard.
Het gebruik van een verlengsnoer of een
adapter voor meerdere stekkers wordt
afgeraden bij het aansluiten van dit
product op het lichtnet. Het aansluiten
met behulp van deze hulpmiddelen kan
tot overbelasting, oververhitting en zelfs
brand van het verlengsnoer of de adapter
leiden als gevolg van onvoldoende
kwaliteit van de verbinding.
Deze kachel mag alleen worden gebruikt
via een stopcontact met wisselstroom en
de spanning die op de haard staat
vermeld, moet overeenkomen met de
voedingsspanning.
Gebruik dit apparaat niet in serie
geschakeld met een thermische bediening,
een programmabediening, aangezien er
risico op brand bestaat als de verwarming
per ongeluk wordt afgedekt of verplaatst.
Gebruik de kachel NIET op hoogpolige
tapijten, op kleden met een lang haartype
of op minder dan 750 mm (30 inches)
afstand van enig overhangend
oppervlak/materiaal. Houd brandbare
materialen, zoals gordijnen en ander
meubilair, weg van de voorkant, de
zijkanten en achterkant van de kachel.
Gebruik de kachel niet om uw was te
drogen.
Haal in het geval van een storing de
stekker van het apparaat uit het
stopcontact. Haal de stekker van het
apparaat uit het stopcontact als hij
langere tijd niet wordt gebruikt.
Het apparaat moet zodanig
gepositioneerd worden dat de stekker
bereikbaar is. Als het snoer beschadigd is,
moet hij vervangen worden door de
fabrikant of servicedienst of een
vergelijkbaar gekwalificeerd persoon om
gevaar te vermijden. Houd het snoer uit
de buurt van de voorkant van het
apparaat.
OPGELET:
SOMMIGE ONDERDELEN VAN DIT
PRODUCT KUNNEN HEEL HEET WORDEN
EN BRANDWONDEN VEROORZAKEN. LET
EXTRA GOED OP ALS ER KINDEREN EN
KWETSBARE PERSONEN IN DE BUURT ZIJN.
Waarschuwing:
Het apparaat niet afdekken om
oververhitting te voorkomen. Geen
materiaal of kleding op het apparaat
leggen of de luchtcirculatie om het
apparaat verhinderen door bijvoorbeeld
gordijnen of meubels, aangezien dit tot
oververhitting kan leiden en tot
brandgevaar kan leiden.
Het apparaat heeft een NIET BEDEKKEN-
waarschuwing.
Waarschuwing:
Dit apparaat mag niet via een extern
schakelapparaat, zoals een timer, worden
gevoed of aangesloten worden op een
circuit dat regelmatig door de
nutsvoorziening aan en uit wordt gezet,
om risico te vermijden door het per
ongeluk resetten van de thermische
afsluiting.
De opvangbak en het waterreservoir in dit
product worden behandeld met een
biocide Silver Biocide om schadelijke of
ongewenste organismen te bestrijden. Dit
voldoet aan de nieuwste relevante ISO-
norm.
Drink nooit water uit het waterreservoir.
Als u het apparaat langer dan 2 weken niet
gebruikt, verwijder en leeg het
waterreservoir.

Gebruikershandleiding e-MatriX heat + e-BoX
11 < <<<
Reiniging en onderhoud
Jaarlijks zal het toestel moeten worden gereinigd
en gecontroleerd op een juiste werking door een
installateur. De buitenkant van de haard kan
worden gereinigd met een schone vochtige doek.
Reiniging van het glas
Demonteer het glas zoals beschreven in de
installatievoorschriften. Met glasreiniger kunt u
het glas reinigen. Gebruik nooit agressieve
schoonmaakmiddelen of schuurproducten.
Algemeen
Let op!
Bij gebruik in een omgeving met weinig
achtergrondgeluid kan een geluid hoorbaar
zijn als het vlameffect geselecteerd wordt. Dit
is normaal en is niet iets waar zorgen om
gemaakt hoeft te worden.
Als dit product om welke reden dan ook een
stroomstoot ervaart, kan het product worden
uitgeschakeld. Dit is een normale
veiligheidsfunctie. Het product hervat de
werking na 30 seconden.
Thermische beveiliging
In de kachel is een thermische veiligheids-
schakelaar ingebouwd om schade door
oververhitting te voorkomen. Dat kan gebeuren
wanneer de warmte-uitgang op een of andere
manier is geblokkeerd. Als de uitschakeling
optreedt, haal dan de stekker van de kachel uit het
stopcontact en wacht ongeveer 10 minuten,
voordat u hem opnieuw aansluit. Voordat u de
kachel weer inschakelt, moet u eventuele
obstakels verwijderen die de warmteafgifte
belemmeren en vervolgens kunt u de normale
inwerkingstelling voortzetten.
OPGELET: OM GEVAAR DOOR HET
ONBEDOELD RESETTEN VAN DE
THERMISCHE BEVEILIGING TE
VOORKOMEN, MAG DIT APPARAAT NIET
WORDEN AANGESLOTEN VIA EEN EXTERN
SCHAKELAPPARAAT, ZOALS EEN TIMER, OF
WORDEN AANGESLOTEN OP EEN SYSTEEM
DAT DE KACHEL REGELMATIG IN- EN
UITSCHAKELT.
Handmatige bediening

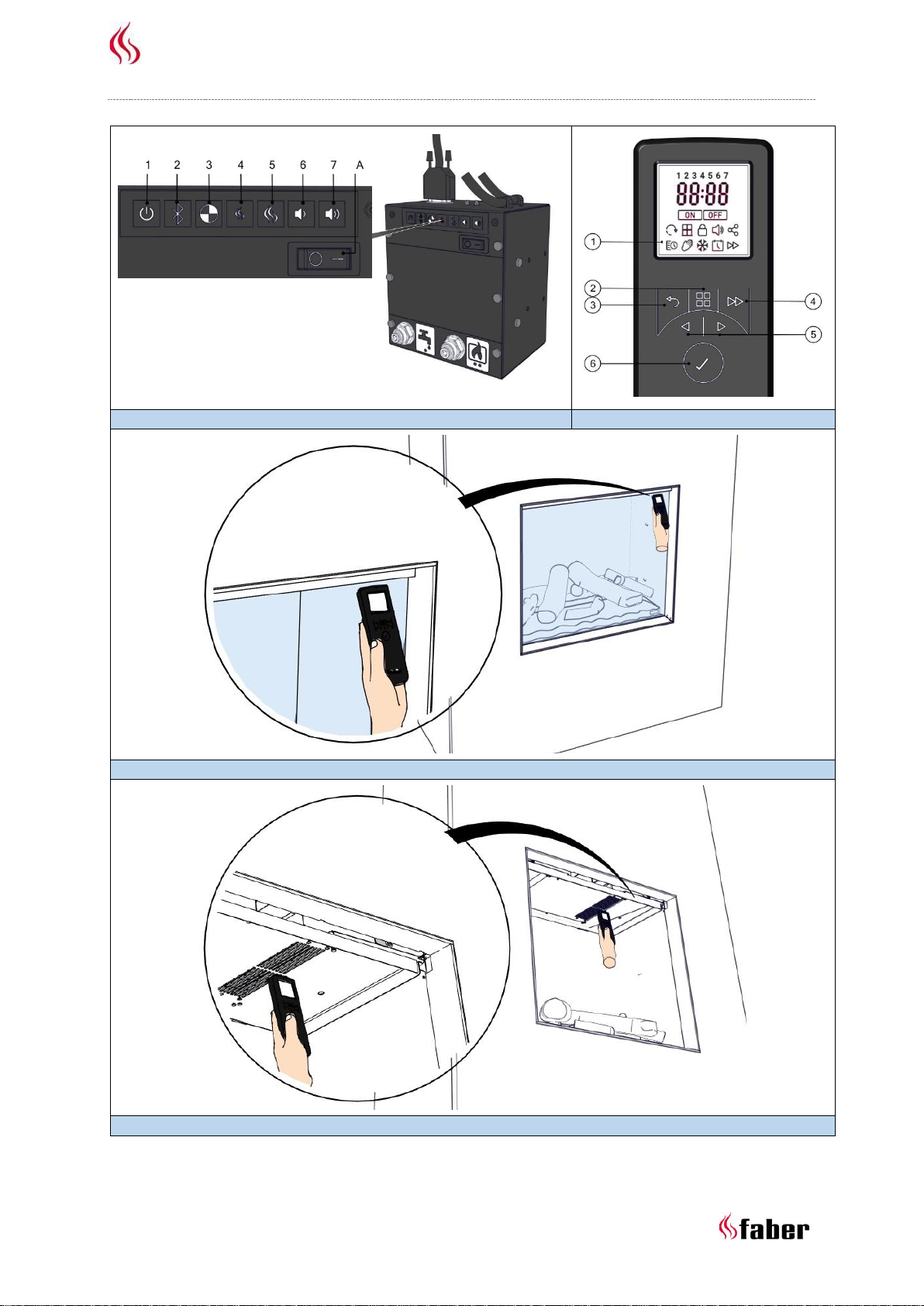

e-MatriX: functie bedieningsknoppen Control box
(fig. 1.0):
e-BoX: functie bedieningsknoppen Engine (fig. 1.4):
A = hoofdschakelaar
1 = AAN/UIT
2 = koppelen afstandsbediening
3 = niet gebruiken (alleen voor service doeleinden)
4 = vlam lager
5 = vlam hoger
6 = volume lager
7 = volume hoger
Let op!
Hoofdschakelaar 'A' regelt de stroomtoevoer
naar de haard. Om de haard te laten werken,
met of zonder geactiveerde warmte, moet
deze schakelaar in stand "AAN" (I) staan.
Eerste keer ingebruikname van de haard
Zorg ervoor dat alle afsluiters en de
waterkraan open staan;
Zorg ervoor dat de hoofdschakelaar in
stand "AAN" (I) staat;
Druk op om het toestel aan te zetten.
Dit wordt aangegeven met een hoorbare
"piep".
oAls het waterniveau na 45
seconden hoog genoeg is dan
starten de vlammen automatisch.
oAls het waterniveau na 45
seconden niet hoog genoeg is
dan zal foutcode 51 weergegeven
worden:
Met de afstandsbediening
geactiveerd, druk op knop ◁of
▷om “CD51” te markeren. Druk
op ✔om te selecteren. Houd op
het resetscherm de knop ✔3
seconden ingedrukt om de fout
te wissen. (De haard wordt
automatisch ingeschakeld).
De haard inschakelen (zonder
verwarming)
Druk op om het vlameffect in te schakelen. Dit
wordt aangegeven met een hoorbare "piep".
Hoewel de hoofdlampen onmiddellijk werken,
duurt het nog 45 seconden voordat het vlameffect
begint.

Gebruikershandleiding e-MatriX heat + e-BoX
12 < <<<
De haard uitschakelen (stand-by)
Druk op om de haard in stand-by-modus te
zetten. Dit wordt aangegeven met een hoorbare
"piep".
Afstandsbediening
Functie bedieningsknoppen, zie fig. 1.1:
1 = scherm
2 = menu (startscherm)
3 = terug
4 = geavanceerd
5 = links/rechts en omlaag/omhoog
6 = bevestig
Alle functies van de haard kunnen worden
bediend met de afstandsbediening.
Door batterijbesparing wordt het scherm
van de afstandsbediening na 10 seconden
uitgeschakeld. Om de afstandsbediening
opnieuw te activeren, houdt u de ✔-knop
gedurende 1 seconde ingedrukt.
De afstandsbediening is al gekoppeld met
de ontvanger, dus de haard is klaar voor
gebruik.
Batterijen vervangen in de afstandsbediening
Verwijder de batterijklep aan de
achterkant;
Plaats 2 AA 1.5 Volt Alkaline long life
batterijen;
Plaats de batterijklep terug.
Na het vervangen van de batterijen, moet de
Datum en Tijd ingesteld worden, zie paragraaf 5.1.
Koppelen afstandsbediening met ontvanger
e-MatriX:
Zie de Control box (fig. 1.0).
Zet de hoofdschakelaar in de "AAN" (I)
stand. De haard geeft u nu 30 seconden
de tijd om de afstandsbediening te
koppelen.
Met de afstandsbediening geactiveerd en
'PAIR' zichtbaar op het scherm, brengt u
de afstandsbediening dichtbij de rechter
bovenhoek van de haard, zie fig. 1.2.
Wanneer de haard begint te knipperen en
te piepen, drukt u op de ✔-knop om de
koppeling tot stand te brengen.
(Alternatief: verwijder het voorglas en
houdt de afstandsbediening rechtsboven
in de haard dichtbij het rooster, zie fig.
1.3).
Na de eerste 30 seconden:
Druk op de knop van de Control box.
De haard geeft u nu opnieuw 30 seconden
de tijd om de afstandsbediening te
koppelen. Herhaal nu de laatste stap
hierboven.
e-BoX:
Zie de Engine (fig. 1.4).
Zet de hoofdschakelaar in de "AAN" (I)
stand. De haard geeft u nu 30 seconden
de tijd om de afstandsbediening te
koppelen.
Met de afstandsbediening geactiveerd en
'PAIR' zichtbaar op het scherm, brengt u
de afstandsbediening dichtbij de linker
onderhoek van de haard, zie fig. 1.5.
Wanneer de haard begint te knipperen en
te piepen, drukt u op de ✔-knop om de
koppeling tot stand te brengen.
Na de eerste 30 seconden:
Druk op de knop van de Engine. De
haard geeft u nu opnieuw 30 seconden de
tijd om de afstandsbediening te koppelen.
Herhaal nu de laatste stap hierboven.
Standaard instellingen
Instellen temperatuurindicatie (°C of °F)
De temperatuuraanduiding op het display kan
worden gewijzigd van ° C tot ° F en andersom:
Met de afstandsbediening geactiveerd,
druk op de knop;
Druk 3x op de ▷ knop om het pictogram
Hand ( ) te selecteren;
Druk op ✔om te bevestigen;
Houd de knop 3 seconden lang
ingedrukt;
Druk op ◁en ▷om te kiezen tussen ° C
en ° F;
Druk op ✔om te bevestigen.
De maximale temperatuurinstelling van de haard is
30 °C. U hebt de mogelijkheid om deze instelling te
verlagen:
Druk op ◁en ▷om uw maximale
temperatuurinstelling te kiezen;
Druk op ✔om te bevestigen;
Druk driemaal op om terug te keren
naar het startscherm.
Instellen Datum en Tijd
Met de afstandsbediening geactiveerd,
druk op de knop;
Druk 2x op de ◁knop om het pictogram
Datum en Tijd ( ) te selecteren;

Gebruikershandleiding e-MatriX heat + e-BoX
13 < <<<
Druk op ✔om de Tijd in te stellen;
Druk op ◁en ▷om de Uren in te stellen
en bevestig met ✔;
Druk op ◁en ▷om de Minuten in te
stellen en bevestig de tijd met ✔;
Druk op ◁en ▷om de Dag in te stellen
en bevestig met ✔;
Druk op ◁en ▷om de Maand in te
stellen en bevestig met ✔;
Druk op ◁en ▷om het Jaar in te stellen
en bevestig de datum met ✔;
"dSt" (Zomertijd) wordt weergegeven,
druk op ▷om de gewenste instelling te
selecteren;
Druk op ✔om te bevestigen.
Instellen warmteafgifte
Met de afstandsbediening geactiveerd,
druk op de knop;
Druk 3x op de ▷ knop om het pictogram
Hand ( ) te selecteren;
Druk op ✔om te bevestigen.
Houd de knop 3 seconden lang
ingedrukt;
De huidige warmte-instelling knippert:
oLO (1150-1350W)
oHI (2050-2250W)
oFAN (alleen ventilator, warmte
uitgeschakeld)
Druk op ◁en ▷om de gewenste
instelling te selecteren;
Druk op ✔om te bevestigen.
Druk op de knop om het menu te
verlaten en terug te keren naar het
startscherm.
Basisfuncties
Hoofdschakelaar 'A' regelt de stroomtoevoer naar
de haard.
Let op!
Om de haard aan te zetten, met of zonder
geactiveerde warmte, moet deze schakelaar in
de stand 'AAN' (I) staan.
De haard inschakelen (zonder verwarming)
Met de afstandsbediening geactiveerd,
druk op de knop;
FIRE wordt weergegeven en ON knippert.
Druk op ✔om de haard in te schakelen.
Dit wordt aangegeven met een hoorbare
"piep".
Hoewel de hoofdlampen onmiddellijk werken,
duurt het nog 45 seconden voordat het vlameffect
begint.
De haard uitschakelen (stand-by)
Met de afstandsbediening geactiveerd,
druk op de knop;
FIRE wordt weergegeven en OFF knippert.
Druk op ✔om de haard in te schakelen.
Dit wordt aangegeven met een hoorbare
"piep".
Handmatige modus (verwarming)
In deze modus wordt de kamer verwarmd tot de
temperatuur die met afstandsbediening is
ingesteld. (De Handmatige modus negeert de
Timermodus, zie paragraaf 5.3). De temperatuur is
in de fabriek ingesteld op 15 ° C.
De verwarming inschakelen
•Met de afstandsbediening geactiveerd,
druk op de knop;
•Druk 3x op de ▷ knop om het pictogram
Hand ( ) te selecteren;
•Druk op ✔om te bevestigen.
•Druk op ◁en ▷om de gewenste
temperatuur in te stellen;
Het gewenste vlameffect verkrijgen
De haard start altijd met minimale vlaminstelling.
Instellen vlameffect
Met de afstandsbediening geactiveerd,
druk op de knop;
Druk op ▷ om FIRE te selecteren;
Druk op ✔om te bevestigen.
De huidige vlaminstelling wordt
weergegeven (F1-F6). Druk op de ◁en ▷
knoppen om de instelling aan te passen.
(F1 is de laagste vlaminstelling en F6 de
hoogste). Nadat de gewenste
vlaminstelling is geselecteerd, druk op de
knop om het menu te verlaten en
terug te keren naar het startscherm. Geef
de vlamgenerator de tijd om te reageren
op de wijzigingen die u aanbrengt.
Let op!
Het verhogen van het vlameffect kan leiden
tot condensatie op het glas.
Instellen knispergeluid
Met de afstandsbediening geactiveerd,
druk op de knop;
Druk op de ◁ knop om het pictogram
Geluid ( ) te selecteren;

Gebruikershandleiding e-MatriX heat + e-BoX
14 < <<<
Druk op ✔om te bevestigen;
De huidige volume-instelling wordt
weergegeven (OFF-06). Druk op de ◁en
▷knoppen om de instelling aan te
passen. Na het instellen van de gewenste
volume-instelling, druk op de knop om
het menu te verlaten en terug te keren
naar het startscherm.
Als de haard in stand-by modus gezet wordt of
helemaal wordt uitgeschakeld, keert het altijd
terug naar de minimale vlaminstelling. Het
geluidsniveau van het knisperen blijft hetzelfde als
het laatste geluidsniveau dat door de gebruiker is
ingesteld.
Uitgebreide functies
Timermodus (verwarming)
Biedt de gebruiker de grootste flexibiliteit. Vier
verwarmingsprogramma's (P1-P4) zijn de hele dag
beschikbaar en deze kunnen voor elke dag van de
week worden aangepast.
Programmeren Timermodus
1. Met de afstandsbediening geactiveerd,
druk op de knop;
2. Druk 2x op de ▷knop om het pictogram
Planning ( ) te selecteren;
3. Druk op ✔om te bevestigen;
4. EDIT wordt weergegeven en ON knippert.
Druk op ▷om EDIT te selecteren en
bevestig met ✔. (De dagen van de week
worden bovenin het scherm
weergegeven).
Dag 1 = Maandag
Dag 2 = Dinsdag
Dag 3 = Woensdag
Dag 4 = Donderdag
Dag 5 = Vrijdag
Dag 6 = Zaterdag
Dag 7 = Zondag
5. Druk op ◁en ▷om de gewenste dag te
selecteren en bevestig met ✔;
6. P1 (programma 1) wordt weergegeven.
Druk op ✔om P1 te programmeren.
7. Druk op ◁en ▷om de AAN Uren in te
stellen en bevestig met ✔;
8. Druk op ◁en ▷om de AAN Minuten in te
stellen en bevestig met ✔;
9. Druk op ◁en ▷om de Temperatuur in te
stellen en bevestig met ✔;
10. Druk op ◁en ▷om de UIT Uren in te
stellen en bevestig met ✔;
11. Druk op ◁en ▷om de UIT Minuten in te
stellen en bevestig met ✔;
12. Druk:
-Of op de ✔knop om P2 te
programmeren of op de ▷knop om
P3 of P4 te selecteren. Druk op ✔om
te programmeren (volg stap 6-10);
-Of op de knop om terug te gaan
en een andere dag te selecteren en te
programmeren (volg stap 4-10) of
kopieer de verwarmingsprogramma’s
ar andere dagen (zie volgende
paragraaf);
-Of 2x op de knop om terug te
keren.
13. ON wordt weergegeven en EDIT knippert.
Druk op ▷om ON te selecteren en druk
op ✔om de Timermodus te activeren.
Verwarmingsprogramma’s kopiëren naar andere
dagen
Om verwarmingsprogramma's (P1-P4) naar andere
dagen te kopiëren:
Druk op ◁en ▷om de dag te selecteren
welke gekopieerd moet worden;
Houdt knop 3 seconden ingedrukt en
COPY zal worden weergegeven;
Druk op ◁en ▷om de gewenste dag te
selecteren;
Houdt knop ✔3 seconden ingedrukt,
PASTE zal worden weergegeven en
bevestigd dat de
verwarmingsprogramma’s zijn
gekopieerd.
Druk op om terug te gaan.
Vorstbeveiligingsmodus
Deze modus kan worden gebruikt om bescherming
tegen vorst te bieden wanneer het vuur is
ingeschakeld. Het onderhoudt een
kamertemperatuur van 7 ° C gedurende een
periode van 24 uur.
Met de afstandsbediening geactiveerd,
druk op de knop;
•Druk 3x op de ◁knop om het pictogram
Vorst ( ) te selecteren;
•Druk op ✔om de Vorstbeveiligingsmodus
te activeren;
Druk op de ◁of ▷knop om de
vorstbeveiligingsmodusmodus te verlaten
en automatisch naar Handmatige modus
te gaan.

Gebruikershandleiding e-MatriX heat + e-BoX
15 < <<<
Technische gegevens
e-MatriX
230 V
240 V
Warmteafgifte max.
2050 W
2250 W
Warmteafgifte min.
1150 W
1350 W
Alleen vlammen
245 W
260 W
In stand-by-modus
5 W
5 W
Batterijen afstandsbediening
(2x) 1,5 AA V
Waterverbruik
0,15 L/h
Waterdruk
0,5-8 Bar
Wateraansluiting
½ or ¾ Inch
e-BoX
230 V
240 V
Warmteafgifte
1373 W
1495 W
Alleen vlammen
463 W
504 W
In stand-by-modus
32 W
35 W
Batterijen afstandsbediening
(2x) 1,5 AA V
Waterverbruik
0,3 L/h
Waterdruk
0,5-8 Bar
Wateraansluiting
½ or ¾ Inch

Gebruikershandleiding e-MatriX heat + e-BoX
16 < <<<
Storingszoeker en foutcodes afstandsbediening
Code
Symptoom
Oorzaak
Actie
Geen vlammen
Geen netspanning
Laag waterniveau.
De transducer(s) zijn niet
goed aangesloten.
Controleer of het netsnoer goed
aangesloten is en dat de hoofdschakelaar
in de AAN (I) positie staat.
Zie “Eerste keer ingebruikname van de
haard” in Hoofdstuk 4.
Controleer de aansluitingen:
e-MatriX: zie installatievoorschrift fig. 6.1.
e-BoX: zie installatievoorschrift fig. 3.2.
51
Het toestel start niet of is
onverwachts gestopt en de
LED’s knipperen continu 2x.
Laag waterniveau.
De absorptieklep (overloop-
beveiliging) is geactiveerd.
Zie “Eerste keer ingebruikname van de
haard” in Hoofdstuk 4.
Zet de hoofdschakelaar in de “UIT” (0)
stand. Controleer alle verbindingen op
waterlekkage en zet de hoofdschakelaar
terug in de "AAN" (I) stand.
e-MatriX: zie installatievoorschrift
Hoofdstuk 9.2.
e-BoX: zie installatievoorschrift Hoofdstuk
7.2.
56
Het toestel functioneert niet
en de LED’s knipperen continu
4x.
De tijdsduur van het water
vullen is te lang.
Zet de hoofdschakelaar in de “UIT” (0)
stand, en controleer alle verbindingen op
waterlekkage. Draai de afsluiters dicht en
controleer het groffilter.
Schroef het deksel los om te kijken of er
vuil in zit en maak deze eventueel schoon.
Draai de afsluiters open en zet de
hoofdschakelaar in de “AAN” (I) stand
De vlammen zijn te laag op de
hoogste stand.
Vervuiling van de transducers
en/of luchtfilter.
Bel voor onderhoud.
De vlammen zijn te hoog en
overmatige condensvorming
De afvoerventilator
functioneert niet.
Controleer de werking van de ventilator,
bovenin het toestel.
De afstandsbediening doet het
niet.
Lage batterijspanning.
Afstandsbediening niet
gekoppeld.
Afstand naar haard te groot.
Plaats nieuwe batterijen, zie Hoofdstuk 5.
Koppel de afstandsbediening met de
receiver, zie Hoofdstuk 5.
Verklein de afstand.
Grote hoeveelheid rook lijkt
grijs of kleurloos.
Lamp(en) defect.
Bel voor onderhoud.
57
Het toestel functioneert niet
en de LED’s knipperen continu
3x.
Waterlekkage
Zet de hoofdschakelaar in de “UIT” (0)
stand. Controleer alle verbindingen op
waterlekkage en zet de hoofdschakelaar in
de "AAN" (I) stand.
58
Het toestel functioneert niet
en de LED’s knipperen 1x per
8 seconden.
Het waterniveau is te hoog.
Zet de hoofdschakelaar in de “UIT” (0)
stand en bel voor onderhoud.

User manual
e-MatriX heat
e-BoX
ENG
EN : This product is only suitable for well insulated rooms or occasional use.
The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic
Compatibility (EMC) EN55014, EN60555-2 and EN60555-3 These cover the essential requirements of EEC Directives 2014/35/EU
and 2014/30/EU.

User manual e-MatriX heat + e-BoX
18 < <<<
Rating plate:
This user manual is intended for the following electric fires:
e-MatriX heat 800/500 I,II,III
e-MatriX heat 800/650 I,II,III
e-MatriX heat 800/500 RD,ST
e-MatriX heat 800/500 RD,ST LL
e-BoX 1000/450 I,ST

User manual e-MatriX heat + e-BoX
19 < <<<
1.0
1.1
1.2
1.3

User manual e-MatriX heat + e-BoX
20 < <<<
1.4
1.5
