Fagor 9CFB61 Instruction Manual

Campana extractora decorativa
Decorative Hood
Hotte décorative
Exaustor decorativo
Dekorative Dunstabzugshaube
Cappa aspirante decorativa
Páraelszívó
Dekoračný extračný zvon
Extrakční dekorativní zvon
Dekoracyjny okap kuchenny
Dekorativ emhætte
Decoratieve afzuigkap
Dekorativ Spiskåpa
ДЕКОРАТИВНАЯ КУПОЛЬНАЯ КУХОННАЯ ВЫТЯЖКА
ES MANUAL DE UTILIZACIÓN
EN GUIDE TO INSTALLATION
FR GUIDE D’UTILISATION
PT MANUAL DE UTILIZAÇÃO
DE BEDIENUNGSANLEITUNG
IT MANUALE DI ISTRUZIONI
HU HASZNÁLATI ÚTMUTATÓ
SK SPRIEVODCA INŠTALÁCIOU
CZ NÁVOD K POUŽITÍ
PL INSTRUKCJA OBSŁUGI
DK INSTALLATIONSVEJLEDNING
NL GEBRUIKERSHANDLEIDING
SV BRUKSANVISNING
РУС РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

2
ES
EN
FR
PT
DE
IT
HU
SK
CZ
PL
DK
NL
SV
РУС
2
18
34
50
66
82
98
114
130
146
162
178
194
210
Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el
derecho de efectuar modificaciones en sus características técnicas, funcionales o es-
téticas vinculadas con los avances técnicos.
Importante:
Antes de poner en marcha su aparato, lea atentamente este manual de
instalación y utilización para familiarizarse lo más rápidamente posible con su
funcionamiento.

3
ESÍNDICE
1 / A LA ATENCIÓN DEL USUARIO
• Consignas de seguridad ______________________________________ 4
• Conservación del medio ambiente _____________________________ 5
• Descripción del aparato ______________________________________ 6
2 / INSTALACIÓN DEL APARATO
• Utilización en versión evacuación ______________________________ 7
• Utilización en versión reciclaje ________________________________ 7
• Conexión eléctrica ___________________________________________ 8
• Montaje de la campana extractora _____________________________ 9
• Montaje de la chimenea
º Evacuación exterior ______________________________________ 10
º Reciclaje ________________________________________________ 11
3 / UTILIZACIÓN DEL APARATO
• Descripción de los mandos ___________________________________ 12
4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO
• Limpieza de los ltros modulares ______________________________ 13
• Cambio del ltro de carbono __________________________________ 13
• Limpieza de la supercie exterior ______________________________ 14
• Cambio de la bombilla _______________________________________ 14
• Mantenimiento del aparato ___________________________________ 15
5 / ANOMALÍAS DE FUNCIONAMIENTO ______________________________ 16
6 / SERVICIO TÉCNICO _____________________________________________ 17

4
1 / A LA ATENCIÓN DEL USUARIOES
Importante
Conserve este manual con el aparato. Si debe vender o ceder el aparato a otra perso-
na, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes
de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los
demás.
Atención
Si la cocina calienta con un aparato conectado a una chimenea (por ejemplo, una es-
tufa), se debe instalar la campana en versión reciclaje. No utilice la campana sin los filtros
modulares.
Hay que prever una ventilación adecuada cuando se utilice una campana extractora de
cocina al mismo tiempo que otros aparatos que funcionen con gas u otro combustible.
• CONSIGNAS DE SEGURIDAD
— Este aparato ha sido diseñado para ser
utilizado por particulares en sus domicilios.
— Este aparato debe ser utilizado por adul-
tos. Tenga cuidado de que los niños no lo
toquen y lo utilicen como un juguete. Ase-
gúrese de que no manipulen los mandos del
aparato.
— Cuando reciba el aparato, desembálelo o
hágalo desembalar inmediatamente. Com-
pruebe su aspecto general. Si tiene reservas
que señalar, hágalo por escrito en el albarán
de entrega y quédese con un ejemplar.
— Su aparato está destinado a un uso do-
méstico normal. No lo utilice con nes co-
merciales o industriales o con otros nes
que no sean aquellos para los que ha sido
diseñado.
— No modique o intente modicar las ca-
racterísticas del aparato. Podría suponer un
peligro par usted.
— Las reparaciones deben ser realizadas
exclusivamente por un especialista autori-
zado.
— Desconecte siempre la campana extrac-
tora antes de limpiarla o realizar el mante-
nimiento.
— Ventile adecuadamente la habitación si
la campana funciona al mismo tiempo que
otros aparatos alimentados con una fuente
de energía que no sea la electricidad. Ello
es para que la campana no aspire los gases
de combustión.
— No se puede ambear alimentos o tener
encendidos los fuegos de gas sin ningún
recipiente bajo la campana (las llamas aspi-
radas podrían deteriorar el aparato).
— Cuando esté friendo debajo del aparato,
deberá vigilarlo constantemente. Los acei-
tes y grasas calentadas hasta una alta tem-
peratura pueden coger fuego.
— Respete la frecuencia de limpieza y cam-
bio de los ltros. La acumulación de depósi-
tos de grasa podría provocar un incendio.
— No puede funcionar encima de un fuego
a base de combustible (madera, carbón...).
— No utilice aparatos de vapor o a alta pre-
sión para limpiar el aparato (exigencias re-
lativas a la seguridad eléctrica).
— Con el objetivo de mejorar siempre nues-
tros productos, nos reservamos el derecho
de aplicar modicaciones a sus caracterís-
ticas técnicas, funcionales o estéticas, pro-
vocadas por los avances técnicos.
— Para que pueda encontrar fácilmente las
referencias de su aparato, le aconsejamos
que las anote en la página “Servicio Técni-
co y Servicio al Consumidor”. (Esta página
también le explica dónde encontrarlas en el
aparato).
- Este aparato no está previsto para ser uti-
lizado por personas (incluyendo niños) con
las capacidades físicas, sensoriales o men-
tales reducidas, o por personas desprovis-
tas de experiencia o conocimientos, salvo
si, a través de una pesona responsable de
su seguridad, cuentan con vigilancia o tie-
nen instrucciones previas sobre la utiliza-
ción del aparato.

5
1 / A LA ATENCIÓN DEL USUARIO ES
Atención
La instalación está reservada a los instaladores y técnicos cualificados.
Atención
Antes de utilizar por primera vez el filtro modular, retire la película protectora.
• PROTECCIÓN DEL MEDIO AMBIENTE
— Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en
su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores
municipales previstos para ellos.
— Su aparato también contiene materiales reciclables, por lo que está marcado con este
logotipo que le indica que los aparatos desechados no deben mezclarse con
otros residuos. Actuando así, el reciclaje de los aparatos que organiza su
fabricante se efectuará en las mejores condiciones posibles, de acuerdo con
la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y
electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer
dónde se encuentran los puntos de recogida de aparatos desechados más
cercanos a su domicilio.
— Le damos las gracias por su colaboración en la protección del medio am-
biente.

6
1 / A LA ATENCIÓN DEL USUARIOES

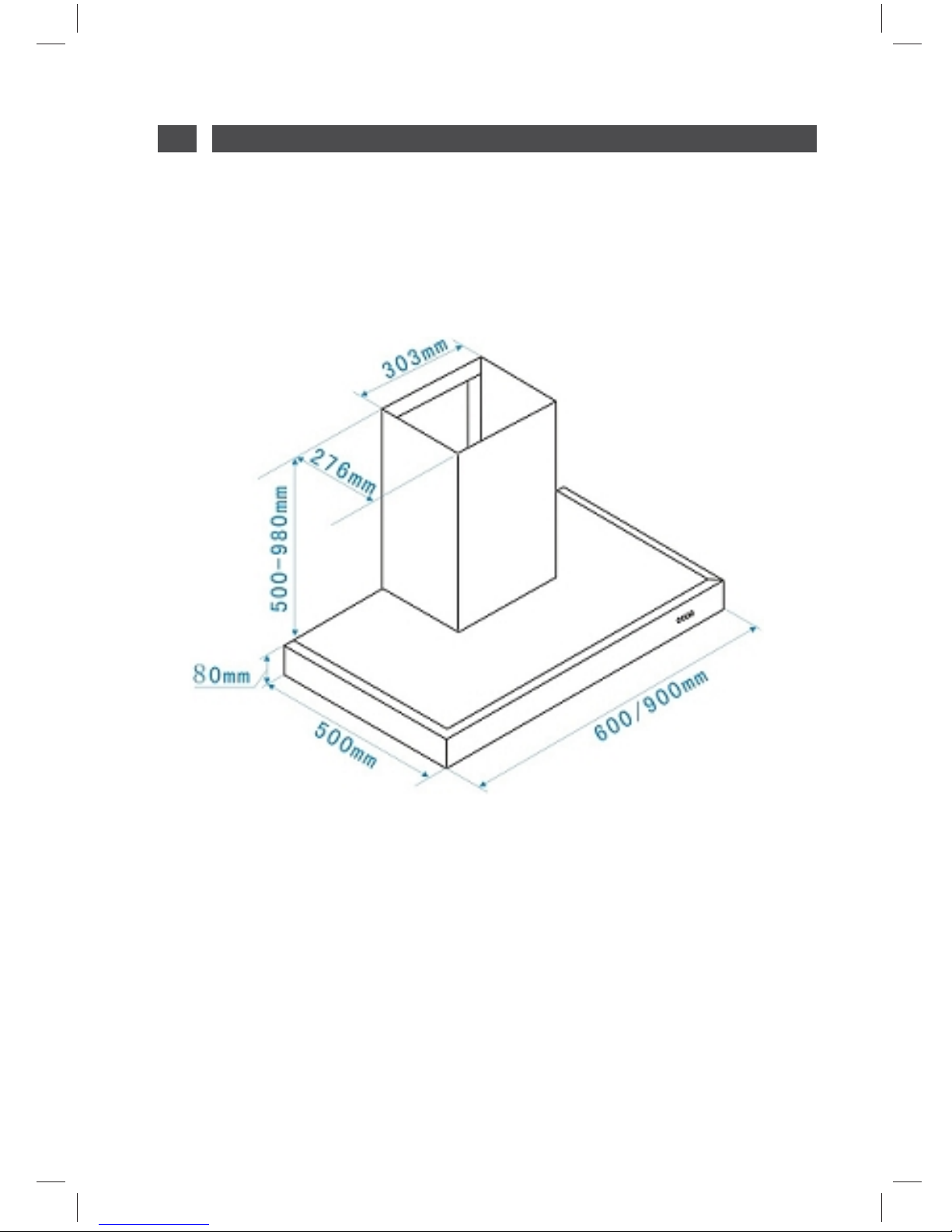

• DESCRIPCIÓN DEL APARATO

7
2 / INSTALACIÓN DEL APARATO ES
• UTILIZACIÓN EN VERSIÓN
EVACUACIÓN
• UTILIZACIÓN EN VERSIÓN
RECICLAJE
Si tiene una salida hacia el exterior
(foto 1)
Su campana se puede conectar a ella
mediante un conducto de evacuación (Ø
mínimo 125 mm, esmaltado, de aluminio
o de material ininamable). Si el conducto
tiene un diámetro inferior a 125 mm, pase
obligatoriamente al modo reciclaje.
Si no tiene una salida al exterior
(foto 2)
Todos nuestros aparatos presentan la
posibilidad de funcionar en modo reciclaje.
En ese caso, añada un ltro de carbono
activo que retendrá los olores.
(ver Capítulo 4: Cambio del ltro de
carbono).
— El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en
él.
— Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de
características que se encuentra en el interior de la campana.
— Si la instalación eléctrica de su campana obliga a efectuar una modicación para poder
conectar el aparato, llame a un electricista cualicado.
— Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de
evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación
mecánica controlada.
— El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.
— Instale la campana a una distancia de seguridad de al menos 70cm de la placa de
cocción eléctrica, de gas o mixta.
foto 1
foto 2

8
2 / INSTALACIÓN DEL APARATOES
Atención
Este aparato se suministra con
un cable de alimentación H 05 VVF a 3
conductores de 0,75 mm2(neutro, fase y
tierra) que se debe conectar a la red de 220
- 240 V - monofásica mediante una toma
de corriente normalizada CEI 60083 que
deberá estar accesible una vez efectuada
la instalación, de acuerdo con las normas
de instalación.
No asumiremos ninguna responsabilidad en
caso de producirse un accidente debido a
una toma de tierra inexistente o incorrecta.
El fusible de su instalación deberá ser de 10
ó 16 A. Si el cable de alimentación estuviera
dañado, llame al servicio posventa para
evitar todo peligro.
Atención
Si necesita modificar la instalación
eléctrica de su habitación para poder
conectar el aparato, llame a un electricista
cualificado.
Atención
Si la campana tiene cualquier
anomalía, desconecte el aparato o quite
el fusible correspondiente a la línea de
conexión del aparato.
• CONEXIÓN ELÉCTRICA
Al efectuar la instalación y las operaciones
de mantenimiento, el aparato deberá estar
desconectado de la red eléctrica y los
fusibles estarán cortados y quitados.
La conexión eléctrica se deberá realizar
antes de colocar el aparato en el mueble.
Compruebe que:
— la potencia de la instalación es suciente,
— las líneas de alimentación están en buen
estado,
— el diámetro de los cables es conforme
con las normas de instalación.

9

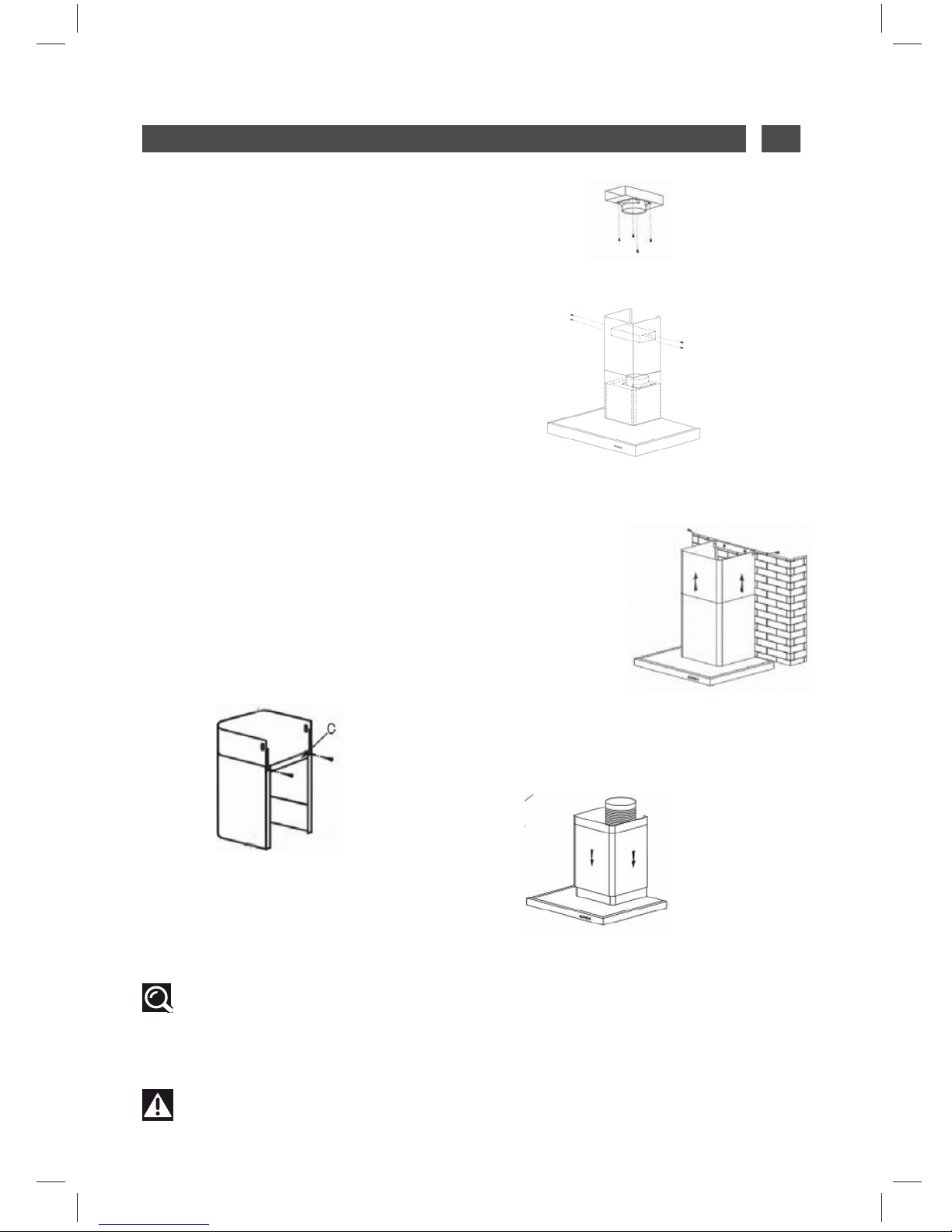

• MONTAJE DE LA CAMPANA
EXTRACTORA
2 / INSTALACIÓN DEL APARATO ES
Atención
La instalación debe ser conforme
a las normativas vigentes para la
ventilación de los locales. En Francia,
dichas normativas vienen indicadas
en el DTU 61.1 del CSTB. En particular,
el aire evacuado no debe ser enviado
un conducto utilizado para evacuar el
humo de aparatos que utilicen gas u otro
combustible. Los conductos en desuso
sólo pueden ser utilizados con el acuerdo
de un especialista competente.
La distancia mínima entre la zona de cocción
y la parte más baja de la campana debe ser
por lo menos de 70 cm. Si las instrucciones
de la placa instalada bajo la campana
indicaran una distancia mayor que 70 cm,
es ésta la que se deberá tener en cuenta.
Fijación en la pared:
— Dibuje una línea sobre el muro, centrada,
y de la vertical de su plan de cocción.
— Dibuje sobre el muro los 3 agujeros que
necesita taladrar utilizando el gancho de
suspensión de la campana, proporcionado
y respetando la distancia recomendada
(pieza A de la g. 1).
— Taladre los 3 agujeros de 8 mm en
la ubicación adecuada y introduzca las
espigas.
— Enrosque el soporte para jación de la
campana garantizando que esté totalmente
nivelado (pieza A de la g. 1).
— Antes de colgar la campana, montar
la válvula de retención.sobre la salida del
motor.
— Enrosque la funda extensible (no
incluida) para evacuación sobre la salida del
motor sin obstaculizar los movimientos de
la válvula de retención.( g. 3).
— Coloque y conecte el cuerpo de la
campana sobre este soporte con los
tornillos previstos incluidos (g. 2).
foto 2
foto 3
foto 1

10
2 / INSTALACIÓN DEL APARATOES
• MONTAJE DE LA CHIMENEA
• Evacuación exterior
— Calcule la altura nal para enroscar el
estribo en U del soporte de la chimenea
(pieza B g. 1).
— Marque 2 agujeros en el lugar
adecuado.
— Taladre los 2 agujeros de 8 mm y
enrosque la brida de soporte de la chimenea
prestando atención para que esté bien en el
eje de la campana (pieza B g. 1).
— Enrosque la horquilla plana a la parte
trasera de la parte inferior de la chimenea.
— Coloque las 2 chimeneas sobre la
campana (g. 5).
— Conecte la funda a la salida del aire hacia
el exterior.
— Realice la conexión eléctrica de
la campana por medio del cable de
alimentación.
— Levante la chimenea superior hasta el
límite máximo y fíjela a la horquilla con la
ayuda de los tornillos.
foto 6
foto 5
foto 4
foto 3

11
2 / INSTALACIÓN DEL APARATO ES
• Reciclaje
— Calcule la altura nal para insertar la
brida de soporte de la chimenea.
— Marque 2 agujeros en un lugar adecuado
— Taladre los 2 agujeros de 8 mm y
enrosque la brida de soporte de la chimenea
prestando atención para que esté bien en el
eje de la campana.
— Enrosque la horquilla plana a la parte
trasera de la parte inferior de la chimenea.
— Coloque las 2 chimeneas sobre la
campana (g. 5).
— Connecte la funda a la salida del aire
hacia el exterior.
— Realice la conexión eléctrica de
la campana por medio del cable de
alimentación.
— Levante la chimenea superior hasta el
límite máximo y la je a la horquilla con la
ayuda de los tornillos.
foto 8
foto 6
foto 5
foto 4
Atención
No utilizar herramientas para retirar el film protector.
Nota
Para su óptima utilización, se recomienda conectar la campana a una chimenea de
150 mm de diámetro (no suministrado). Limitar al máximo el número de codos y la longitud
del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse
de que llegue aire suficiente para que no se cree depresión en la habitación.

12
3 / UTILIZACIÓN DEL APARATOES
• DESCRIPCIÓN DE LOS MANDOS
1. Presionando el botón Stop (Parar) el
motor se parara.
2. Presionando el botón Low (Baja),
el avisador sonara una vez y el motor
funcionara a velocidad baja.
3. Presionando el botón Mid (Media),
el avisador sonara una vez y el motor
funcionara a velocidad media.
4. Presionando el botón High (Alta),
el avisador sonara una vez y el motor
funcionara a velocidad alta.
5. Presionando el botón Light (Luz), las
dos luces se encenderán. Presionandolo de
nuevo, la luz se apagará.

13
4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO ES

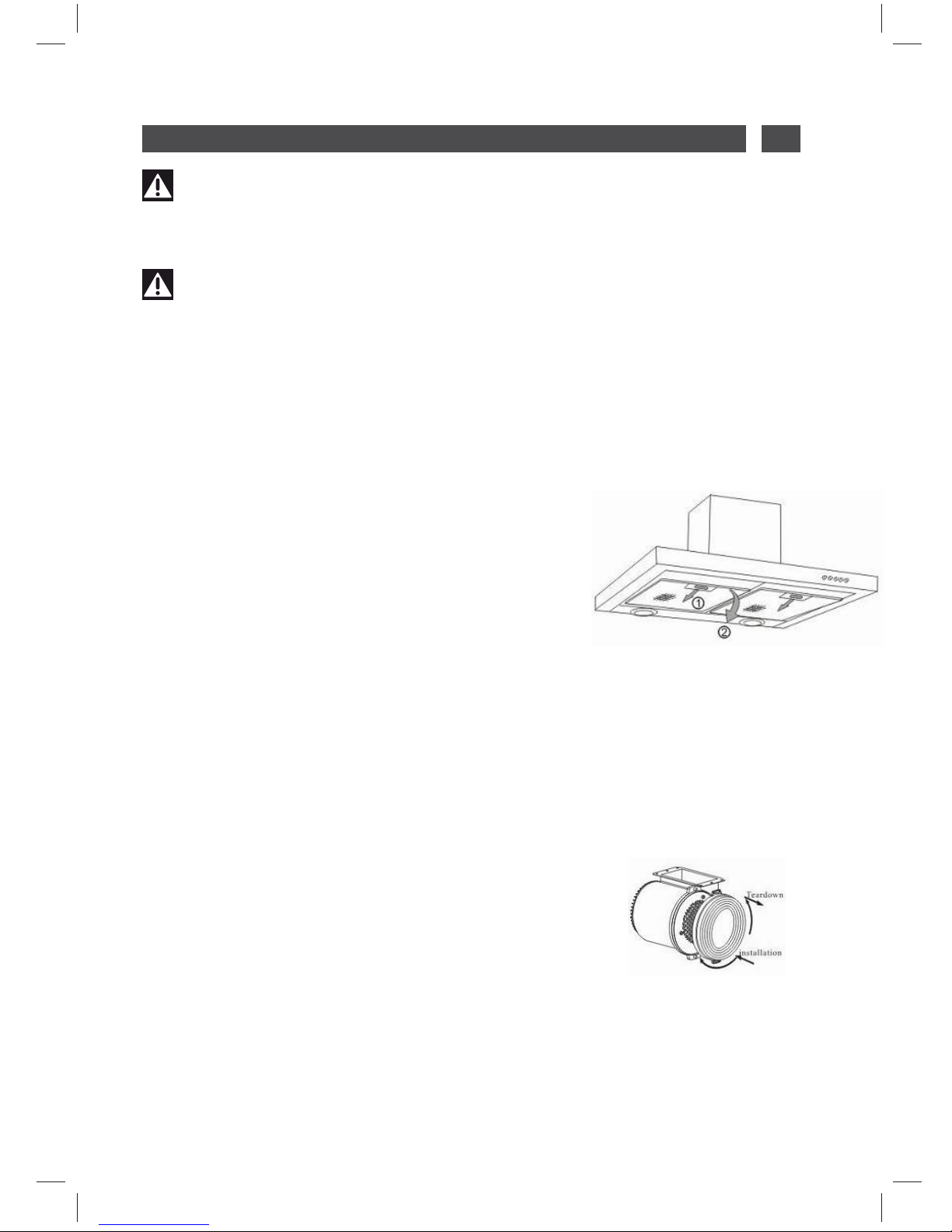

• LIMPIEZA DE LOS FILTROS
MODULARES
• CAMBIO DEL FILTRO DE
CARBONO (en opción)
Se deben limpiar cada 30 horas de utilización
o aproximadamente una vez al mes como
mínimo. La limpieza se puede hacer en el
lavavajillas, en posición vertical.
Utilice un cepillo, agua caliente y un
detergente suave. Aclárelos y séquelos con
cuidado antes de volverlos a colocar.
• Desmontaje del filtro modular
— Gire el asa integrada del ltro modular.
— Incline el ltro modular hacia abajo.
Cámbielo cada 120 horas de utilización
aproximadamente.
— Quite los ltros modulares.
— Gire el ltro de carbono para retirarlo.
— Haga la operación contraria para colocar
un nuevo ltro.
— Vuelva a poner los ltros modulares.
Atención
Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato.
Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento
y duración.
Atención
No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar
incendios. Respete estrictamente las instrucciones de mantenimiento.

14
4 / MANTENIMIENTO Y LIMPIEZA DEL APARATOES
• LIMPIEZA DE LA SUPERFICIE EXTERIOR
• CAMBIO DE LA BOMBILLA
Para limpiar el exterior de la campana extractora utilice agua con jabón; no utilice cremas
para fregar, ni detergentes corrosivos, ni estropajos o cepillos. Séquela con un trapo húmedo
y suave.
Modelo con bombilla halógena
— Quite la tulipa
— Cambie la bombilla halógena
— Vuelva a colocar el conjunto realizando
las operaciones en sentido inverso.
Atención
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien
desenchufándola o bien accionando el disyuntor.

15
4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO ES
• MANTENIMIENTO DEL APARATO
Para mantener el aparato en buen estado, le recomendamos que utilice los productos de
mantenimiento Clearit.
Los conocimientos y la experiencia de los profesionales al
servicio de los particulares
Clearit le propone productos profesionales y soluciones adecuadas para el mantenimiento
cotidiano de sus aparatos electrodomésticos y su cocina.
Los podrá encontrar a la venta en su distribuidor habitual, junto con toda una línea de
productos accesorios y consumibles.
MANTENIMIENTO QUÉ DEBE HACER
PRODUCTOS /ACCESORIOS
A EMPLEAR
Carcasa
y accesorios
Filtro modular
Filtro carbono activo
No utilice nunca estropajos
metálicos, productos
abrasivos o cepillos
demasiado duros.
Este filtro retiene los
vapores grasos y el
polvo. Es el elemento que
garantiza una parte impor-
tante de la eficacia de la
campana.
Si hubiera manchas
persistentes, utilice una
crema no abrasiva y aclare
con agua limpia.
Este filtro retiene los olores
y se debe cambiar al menos
una vez al año, en función
de su uso.
Pida estos filtros a su
vendedor (con la referencia
indicada en la placa de
características que se
encuentra en el interior de la
campana) y anote la fecha
del cambio.
Para limpiar el chasis y ojo
de buey de iluminación,
utilice exclusivamente
productos de limpieza del
comercio diluidos en agua,
aclare después con agua y
seque con un trapo suave.
Límpielo con un producto
de limpieza del comercio,
aclárela abundantemente
y séquela. La limpieza
se puede hacer en el
lavavajillas, en posición
vertical
(No poner en contacto
con la vajilla sucia o con
cubiertos de plata).
Atención
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien
desenchufándola o bien accionando el disyuntor.

16
5 / ANOMALIAS DE FUNCIONAMIENTOES
SINTOMAS SOLUCIONES
La campana no funciona...
El rendimiento de la campana
es insuficiente...
La campana se ha parado
mientras estaba functionando.
Compruebe que :
• no hay un corte de corriente.
• se ha seleccionado una velocidad.
Compruebe que :
• la velocidad del motor que ha
seleccionado es suficiente para la
cantidad de humo y el vapor de agua
producido.
• la cocina esta suficientemente
ventilada para que pueda entrar aire.
• el filtro de carbono no esta gastado
(campana en version reciclaje).
Compruebe que :
• no hay un corte de corriente.
• no se ha activado el dispositivo de
corte omnipolar.

17
6 / SERVICIO TÉCNICO ES
Las intervenciones que requiera la máquina deberán ser efectuadas:
— por el revendedor,
— o por cualquier profesional cualicado depositario de la marca.
Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).
Estos datos guran en la placa de identicación situada en la máquina.

18
EN 18
As part of our commitment to constantly improving our products, we reserve the right
to make changes to them based on technical advances to their technical and functional
features and appearance.
Warning :
Before installing and using your appliance, please carefully read this Guide
to Installation and Use, which will allow you to quickly familiarise yourself with its
operation.

19
ENTABLE OF CONTENTS
1 / NOTICES TO THE USER
• Safety recommendations _____________________________________ 20
• Environmental protection _____________________________________ 21
• Description of your appliance _________________________________ 22
2 / INSTALLING YOUR APPLIANCE
• Using the evacuation mode ___________________________________ 23
• Using the recycling mode _____________________________________ 23
• Electrical connections ________________________________________ 24
• Assembling the hood ________________________________________ 25
• Assembling the ventilation shaft
º Outdoor evacuation ______________________________________ 26
º Recycling _______________________________________________ 27
3 / USING YOUR APPLIANCE
• Description of control panel ___________________________________ 28
4 / CARING FOR AND CLEANING YOUR APPLIANCE
• Cleaning the lter cartridges __________________________________ 29
• Changing the carbon lter ____________________________________ 29
• Cleaning the outer surfaces ___________________________________ 30
• Changing the light bulb _______________________________________ 30
• Maintaining your appliance ___________________________________ 31
5 / TROUBLESHOOTING ___________________________________________ 32
6 / AFTER-SALES SERVICE__________________________________________ 33

20
1 / NOTICES TO THE USEREN
Attention
Keep this user guide with your appliance. If the appliance is ever sold or transferred to
another person, ensure that the new owner receives the user guide. Please become familiar
with these recommendations before installing and using your oven. They were written for
your safety and the safety of others.
Warning
In the case of a kitchen heated by a device connected to a chimney (a stove, for ex-
ample) the “recycling” version of the hood should be installed. Do not use the hood without
metal filters.
Suitable ventilation should be provided in the room when the hood is used at the same time
as appliances operated by gas or another combustible fuel.
• SAFETY RECOMMENDATIONS
— This oven was designed for use by pri-
vate persons in their homes.
— This appliance is to be used by adults.
Make sure that children do not touch and
that they do not treat it as a toy. Make sure
that they do not touch the appliance’s con-
trol panel.
— When you receive the appliance, unpack
or have it unpacked immediately. Give it an
overall general inspection. Make note of any
concerns or reservations on the delivery slip
and make sure to keep a copy of this form.
— Your appliance is intended for standard
household use. Do not use it for commercial
or industrial purposes or for any other pur-
pose than that for which it was designed.
— Do not modify or attempt to modify any
of the characteristics of this appliance. This
would be dangerous to your safety.
— Repairs must only be carried out by an
approved specialist.
— Always unplug the hood before cleaning
it or performing other maintenance acts.
— Provide adequate ventilation for the room
in the case of simultaneous use of the hood
and other appliances powered by an energy
source other than electricity. This will pre-
vent the hood from aspirating the combus-
tion gases.
— You should never “ambé” dishes under
the hood or operate gas rings under the
hood without placing cookware on them
(the ames sucked up into the hood can
damage the appliance).
— When frying food under the appliance,
you must carefully monitor the preparation
at all times.
Oils and grease brought to very high tem-
peratures can catch re.
— Respect the recommended frequency of
cleanings and lter replacements. The ac-
cumulation of grease deposits may cause
a re.
— The hood should never be used over a
combustible fuel burning stove (wood, coal,
etc.).
— Never use steam or high-pressure de-
vices to clean your appliance (requirement
imposed by electrical safety).
— With a view to constantly improving our
products, we reserve the right to modify
their technical, functional or aesthetic char-
acteristics, making any changes to their
features considered necessary or desirable
in view of technical progress.
— In order to easily locate the reference
information for your appliance, we recom-
mend that you note these data on the “Af-
ter-Sales Service Department and Customer
Relations” page.
(This page also explains to you where to nd
this information on your appliance.)
- This appliance is not intended to be used
by persons (including children) with reduced
physical, sensory or mental abilities, or per-
sons lacking experience or awareness, un-
less using it with the help of a person repon-
sible for their safety, or under supervision
and with prior instruction in its use.
