Fahrenheat LFH1502P Guide

LFH1502P
Portable Electric
Hydronic Baseboard
Heater with
Electronic Control
WHEN USING ELECTRICAL APPLIANCES, BASIC PRE-
CAUTI NS SH ULD ALWAYS BE F LL WED T REDUCE
THE RISK F FIRE, ELECTRIC SH CK, AND INJURY T
PERS NS, INCLUDING THE F LL WING:
1. Read all instructions before using the heater.
2. Use this heater only as described in this manual. Any other
use not recommended by the manufacturer may cause fire,
electric shock, or injury to persons.
3. Always plug heaters directly into a wall outlet/receptacle.
Never use with and extension cord or relocatable power tap
(outlet/power strip).
4. Do not operate any heater with a damaged cord or plug or
after the heater malfunctions, has been dropped or dam-
aged in any manner. Discard heater or return to an author-
ized service facility for examination, and/or repair.
5. Do not run cord under carpeting. Do not cover cord with
throw rugs, runners, or similar coverings. Do not route cord
under furniture or appliances. Arrange cord away from traf-
fic area and where it will not be tripped over.
6. Always unplug heater when not in use.
7. To disconnect, rotate thermostat to the LO set point or flip
ON-OFF switch to off. Then grip plug (not cord) and pull
from outlet.
8. A heater has hot and arcing or sparking parts inside. Do not
use in areas where gasoline or flammable liquids are used
or stored.
9. This heater is hot when in use. To avoid burns, do not let
bare skin touch hot surfaces. Keep combustible materials,
such as furniture, pillows, bedding, papers, clothes, and cur-
tains away from heater.
10. To prevent a possible fire, do not block air intakes or exhaust
in any manner. Do not use on soft surfaces, like a bed,
where openings may become blocked.
11. Do not insert or allow foreign objects to enter any ventilation
or exhaust opening as this may cause an electric shock or
fire, or damage the heater.
12. This heater is not intended for use in bathrooms, laundry
areas and similar indoor (wet) locations. Never locate
heater where it may fall into a bathtub or other water con-
tainer.
13. Do not operate heater without support legs installed – see
ASSEMBLY INSTRUCTIONS.
14. This heater is intended for floor use only. Do not place on
shelf, table, or any location except the floor.
Installation, peration & Maintenance Instructions
SAVE THESE INSTRUCTI NS
WARNING !
SPECIFICATI NS
Model
Number Volts Watts Amps BTU/Hr
LFH1502P 120V 200 - 1500 12.5 5120
IMP RTANT INSTRUCTI NS
GENERAL
Residential or commercial grade digital baseboard heater provides primary, secondary or supplemental heating for new construction
or remodeling applications. This digital baseboard heater can be used in single family homes, apartments, modular or mobile homes
as well as commercial, industrial and institutional construction. Large LED display allows user to clearly see temperature set points,
no additional thermostat required for operation.
ECR 40691 9/15 5200-11012-102

ASSEMBLY INSTRUCTI NS
IMP RTANT N TICE: This heater is a major electrical appli-
ance and requires adequate electrical power. The outlet to
which this heater is connected must be a 120 volt (AC) circuit
protected by a 15 or 20 amp fuse or circuit breaker. No other
major electrical appliance should be operated in the same circuit
as the heater.
Care must be given in locating and using the heater to avoid
blocking the heater in any way to allow air to flow freely through
the heater. Keeping the heater clean will also help improve the
efficiency and prevent overheating.
SPECIAL N TE: You may notice a new smell coming from your
heater during initial use. It should go away within the first few
hours of operation. You may also notice it does not heat up
immediately. Because of the special tubular element design, it
takes a few minutes before you can feel the warmth through the
cabinet.
1. Never place anything on top of the heater. It is recommend-
ed that a space of at least 12 inches (30 mm) be maintained
around the heater.
2. When moving heater, turn off heater by flipping ON-OFF
switch to the OFF position, unplug from outlet, and allow
heater to cool. The heater may then be moved by grasping
the heater enclosure and move to the desired location.
3. Do not allow heater to operate in any position except as
shown in this manual.
Heater Assembly
1. After removing the heater from its carton, carefully inspect it
for possible shipping damage. Return damaged units to point
of purchase.
2. Remove the two plastic support legs from packaging in bot-
tom of heater.
3. Fit left and right support legs onto heater and snap into posi-
tion as shown in Figure 1.
PERATING INSTRUCTI NS
1. Heater must be properly assembled before operation.
2. Your heater is provided with an ON/OFF switch, power ON
pilot light, and a temperature control digital thermostat with
backlit LCD. There are 3 push buttons. The center button is
used to select the Fahrenheit (ºF) or Celsius (ºC) tempera-
ture scales. The left and right buttons are used to adjust the
desired temperature set point UP and DOWN. The desired
temperature set point can be adjusted in the range of 40ºF to
85ºF.
3. To operate your heater, simply plug heater power supply cord
into 120 volt outlet. Push ON/OFF switch to ON position.
N TE: On startup, the power ON pilot light will turn on, LCD will
display the last set point temperature for about 5 seconds and
then will display the current temperature.
4. To Adjust Temperature Set Point:
a. To see the current temperature set point on the display, press
the UP or DOWN button once.
b. Press the UP or DOWN button again to change the tempera-
ture set point by 1 degree.
c. Press and hold UP or DOWN button will increase or
decrease set temperature at a faster rate. Once high (or low)
limit of 85°F (or 40°F) is reached, display will stop.
d. Display will switch to current temperature if no button is
pressed for about 5 seconds.
The heater plug must fit tightly into outlet. A loose fitting or
worn outlet may allow for the plug connection to heat, damage
to the plug and/or outlet and may cause a fire. If outlet is
loose or worn, discontinue using heater until the outlet can be
replaced.
1. The heater plug must fit tightly into outlet. A loose fitting or
worn outlet may allow for the plug connection to heat, dam-
age to the plug and/or outlet and may cause a fire. If outlet
is loose or worn, discontinue using heater until the outlet
can be replaced.
2. CAUTI N – High Temperature, Keep Electrical Cords,
Drapes, And Other Furnishings Away From Heater. Do not
allow curtains or other furnishing to contact heater.
Maintain at least 6 inches (152 mm) clearance around the
heater at all times.
3. To reduce the risk of fire, do not store or use gasoline or
other flammable vapors and liquids in the vicinity of the
heater.
4. Do not operate heater without support legs attached as
shown in Figure 1.
5. Do not allow heater to operate in any position except as
shown in this manual.
6. Do not use this heater near water (as in a wet basement or
swimming pool area) or in a very humid environment.
7. This heater is to be used on the floor only. Do not use on a
shelf, table, or any location except the floor.
Temperature Power Bars Power
compared to Set Point Displayed Setting
More than 3ºF above set point 0 Off
Between 2-3ºF above set point 1 Low
Between 0-2ºF above set point 2 Medium Low
Between 0-1ºF below set point 3 Medium
Between 1-3ºF below set point 4 Medium High
More than 3ºF below set point 5 High
Figure 1 Support Legs

e. Backlight will be on for 20 seconds from the last UP/DOWN
button press.
5. Allow the heater to operate normally until the room tempera-
ture is comfortable to you. The automatic thermostat will
adjust the heater power as shown in the table, as needed, to
maintain the desired room temperature. This feature saves
you money by using only the amount of electricity needed to
maintain the desired comfort level.
MAINTENANCE INSTRUCTI NS
CLEANING INSTRUCTI NS
It is important to keep this heater clean. Your heater will give you
years of service and comfort with only minimum care. To assure
efficient operation follow the simple instructions below.
1. The user can perform some basic cleaning of the heater. All
other servicing is to be done by qualified service personnel.
2. From time to time, the heater will require cleaning to remove
dust and dirt from the element fins and outlet air grille.
Maintaining a clean heater will not only help the heater
operate efficiently but will allow the heater to operate cooler
and thus safer.
3. Using vacuum cleaner with brush attachment, or compressed
air, carefully remove all dust and dirt from element fins and
outlet air grille.
4. The baked enamel finish of the heater may be cleaned with a
slightly damp rag if desired, however wax cleaners or polish-
es should not be used as these waxes may vaporize when
the heater is in operation and cause discoloration.
WARNING: BEFORE SERVICING, MAKE SURE THE HEATER
IS UNPLUGGED, THE CONTROLS ARE OFF AND THE HEAT-
ING ELEMENT IS COOL.

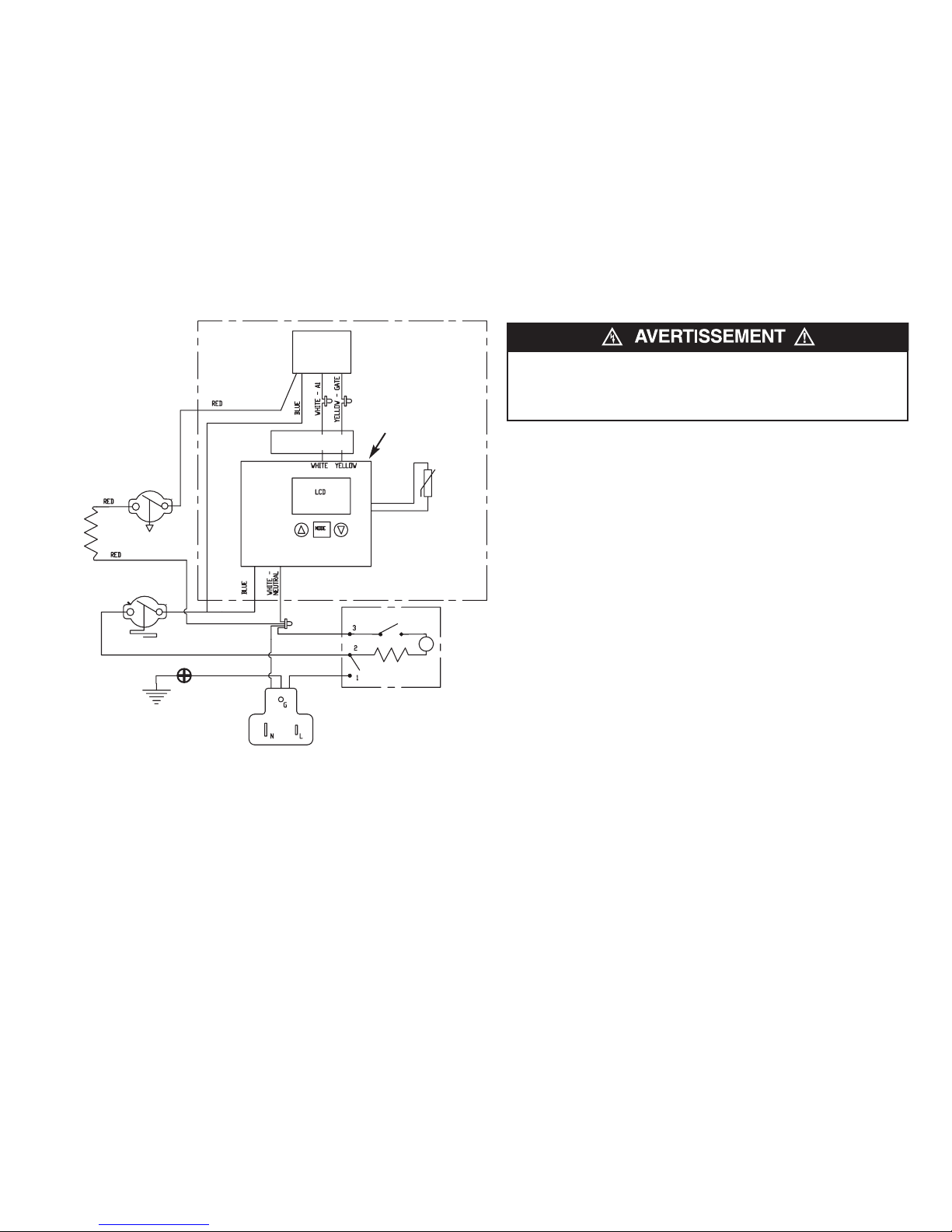

CONTROL SYSTEM
ASSEMBLY
CONTROL BOARD
Figure 2

LIMITED WARRANTY
All products manufactured by Marley Engineered Products are warranted against defects in workmanship and materials for one year from date of
installation, except heating elements which are warranted against defects in workmanship and materials for ten years from date of installation. This
warranty does not apply to damage from accident, misuse, or alteration; nor where the connected voltage is more than 5% above the nameplate volt-
age; nor to equipment improperly installed or wired or maintained in violation of the product’s installation instructions. All claims for warranty work
must be accompanied by proof of the date of installation.
The customer shall be responsible for all costs incurred in the removal or reinstallation of products, including labor costs, and shipping costs incurred
to return products to Marley Engineered Products Service Center. Within the limitations of this warranty, inoperative units should be returned to the
nearest Marley authorized service center or the Marley Engineered Products Service Center, and we will repair or replace, at our option, at no charge
to you with return freight paid by Marley. It is agreed that such repair or replacement is the exclusive remedy available from Marley Engineered
Products.
THE ABOVE WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESSED OR IMPLIED, AND ALL IMPLIED WARRANTIES OF MER-
CHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WHICH EXCEED THE AFORESAID EXPRESSED WARRANTIES ARE HEREBY
DISCLAIMED AND EXCLUDED FROM THIS AGREEMENT. MARLEY ENGINEERED PRODUCTS SHALL NOT BE LIABLE FOR CONSEQUENTIAL
DAMAGES ARISING WITH RESPECT TO THE PRODUCT, WHETHER BASED UPON NEGLIGENCE, TORT, STRICT LIABILITY, OR CONTRACT.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusion or limitation may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.
For the address of your nearest authorized service center, contact Marley Engineered Products in Bennettsville, SC, at 1-800-642-4328. Merchandise
returned to the factory must be accompanied by a return authorization and service identification tag, both available from Marley Engineered Products.
When requesting return authorization, include all catalog numbers shown on the products.
LIMITED WARRANTY
All products manufactured by Marley Engineered Products are warranted against defects in workmanship and materials for one year from date of installation, except
heating elements which are warranted against defects in workmanship and materials for five years from date of installation. This warranty does not apply to damage from
accident, misuse, or alteration; nor where the connected voltage is more than 5% above the nameplate voltage; nor to equipment improperly installed or wired or
maintained in violation of the product’s installation instructions. All claims for warranty work must be accompanied by proof of the date of installation.
The customer shall be responsible for all costs incurred in the removal or reinstallation of products, including labor costs, and shipping costs incurred to return products to
Marley Engineered Products Service Center. Within the limitations of this warranty, inoperative units should be returned to the nearest Marley authorized service center
or the Marley Engineered Products Service Center, and we will repair or replace, at our option, at no charge to you with return freight paid by Marley. It is agreed that such
repair or replacement is the exclusive remedy available from Marley Engineered Products.
THE ABOVE WARRANTIES ARE IN LIEU OF ALL OTHER WARRANTIES EXPRESSED OR IMPLIED, AND ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE WHICH EXCEED THE AFORESAID EXPRESSED WARRANTIES ARE HEREBY DISCLAIMED AND EXCLUDED FROM THIS
AGREEMENT. MARLEY ENGINEERED PRODUCTS SHALL NOT BE LIABLE FOR CONSEQUENTIAL DAMAGES ARISING WITH RESPECT TO THE
PRODUCT, WHETHER BASED UPON NEGLIGENCE, TORT, STRICT LIABILITY, OR CONTRACT.
Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above exclusion or limitation may not apply to you. This warranty gives
you specific legal rights, and you may also have other rights which vary from state to state.
For the address of your nearest authorized service center, contact Marley Engineered Products in Bennettsville, SC, at 1-800-642-4328. Merchandise returned to the fac-
tory must be accompanied by a return authorization and service identification tag, both available from Marley Engineered Products. When requesting return authorization,
include all catalog numbers shown on the products.
H W T BTAIN WARRANTY SERVICE AND
WARRANTY PARTS PLUS GENERAL INF RMATI N
1. Warranty Service or Parts 1-800-642-4328
2. Purchase Replacement Parts 1-800-654-3545
3. General Product Information www.marleymep.com
Note: When obtaining service always have the following:
1. Model number of the product
2. Date of manufacture
3. Part number or description
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
ECR 40691 9/15 5200-11012-102

LFH1502P
Calefactor de zócalo
eléctrico hidrónico
portátil con
control electrónico
AL UTILIZAR ARTEFACT S ELÉCTRIC S, PARA REDUCIR
EL RIESG DE INCENDI , CH QUE ELÉCTRIC Y
LESI NES PERS NALES DEBEN BSERVARSE SIEM-
PRE ALGUNAS PRECAUCI NES BÁSICAS, C M LAS
SIGUIENTES:
1. Lea todas las instrucciones antes de utilizar el calefactor.
2. Utilice este calefactor únicamente en la forma descrita en este man-
ual. Cualquier otra forma de uso no recomendada por el fabricante
puede ser causa de incendio, choque eléctrico o daños personales.
3. Enchufe siempre los calefactores directamente en un tomacorriente
de pared. No use nunca un cable de extensión ni una toma de
energía reubicable (tira de tomacorrientes).
4. No haga funcionar ningún calefactor si el cordón o el enchufe están
dañados, o después de que el calefactor haya funcionado mal, o se
haya caído o dañado de algún modo. Deseche el calefactor o
regréselo a un centro de servicio autorizado para su revisación y/o
reparación.
5. No tienda el cordón por debajo de las alfombras. No cubra el
cordón con alfombrillas, caminos protectores de alfombra o cober-
turas similares. No encamine el cordón debajo de muebles o arte-
factos. Disponga el cordón fuera de las zonas de tránsito, y donde
nadie pueda tropezar con él.
6. Desenchufe siempre el calefactor cuando no esté en uso.
7. Para desconectarlo, haga girar el termostato hasta la posición
BA O (LO), o pase el interruptor de encendido a la posición
APAGADO (OFF). Luego agarre el enchufe (no el cordón) y extrái-
galo del tomacorriente.
8. Un calefactor tiene en su interior piezas calientes, y piezas en
donde se producen arcos o chispas. No lo utilice en áreas en las
que se utilice o almacene gasolina o líquidos inflamables.
9. Cuando está en funcionamiento, el calefactor está muy caliente.
Para evitar quemaduras, no deje que su piel haga contacto directo
con las superficies calientes. Mantenga lejos del calefactor los
materiales combustibles como muebles, almohadas, ropas de
cama, papeles, ropas y cortinas.
10. Para evitar un posible incendio, no bloquee de ningún modo las
entradas o la descarga de aire. No lo utilice en superficies blandas,
como una cama, en las que las aberturas puedan quedar blo-
queadas.
11. No inserte ni permita que entren objetos extraños en ninguna aber-
tura de ventilación o de descarga, porque esto puede ser causa de
choque eléctrico o incendio, o de daños al calefactor.
12. Este calefactor no está destinado para utilizarse en baños, áreas de
lavandería u otras ubicaciones interiores húmedas similares. No
coloque nunca el calefactor en un lugar desde el que pueda caer
en una bañera u otro recipiente con agua.
13. No haga funcionar el calefactor sin tener instaladas sus patas de
soporte. Vea las INSTRUCCIONES DE MONTA E.
14. Este calefactor está destinado para su empleo en el piso
únicamente. No lo coloque sobre un estante, mesa u otra
ubicación que no sea en el piso.
Instrucciones de instalación, operación y mantenimiento
GUARDE ESTAS INSTRUCCI NES
ADVERTENCIA !
ESPECIFICACI NES
Número
de modelo Tensión Potencia Corriente BTU/Hr
LFH1502P 120 V 200 - 1500 12.5 5120
INSTRUCCI NES IMP RTANTES
GENERALIDADES
Calefactor de zócalo digital de uso residencial o comercial, que proporciona calor primario, secundario o complementario para apli-
caciones en construcciones nuevas o en remodelaciones. Este calefactor de zócalo digital puede utilizarse en hogares unifamiliares,
apartamentos y casas modulares o rodantes, así como en la construcción comercial, industrial e institucional. Su gran pantalla de
LED permite al usuario ver claramente los valores de ajuste de temperatura, y no necesita termostato adicional para funcionar..
ECR 40691 9/15 5200-11012-102

INSTRUCCI NES DE M NTAJE
AVIS IMP RTANTE: este calefactor es un artefacto eléctrico impor-
tante, y requiere una alimentación eléctrica adecuada. El tomacorriente
al que se conecte este calefactor debe estar en un circuito de 120 volts
CA protegido por un fusible o interruptor automático de 15 o 20 A. No se
debe operar ningún otro artefacto eléctrico importante en el mismo cir-
cuito del calefactor.
Debe tenerse cuidado al colocar y utilizar el calefactor, para evitar
cualquier tipo de bloqueo y asegurar que el aire circule libremente por
él. Mantener el calefactor limpio ayudará también a mejorar la eficiencia
e impedir el sobrecalentamiento.
N TA ESPECIAL: durante el uso inicial, es posible que note un nuevo
aroma que viene de su calefactor. Este aroma debe disiparse después
de las primeras horas de funcionamiento. También puede notar que la
unidad no calienta de inmediato. Debido al diseño tubular especial de su
elemento calefactor, deben transcurrir algunos minutos hasta que usted
sienta el calor a través del gabinete.
1. No coloque nunca nada sobre el calefactor. Se recomienda manten-
er un espacio libre de 30 cm (12 pulgadas) como mínimo alrededor
del calefactor.
2. Para desplazar el calefactor, apáguelo pasando el interruptor
ENCENDIDO/APAGADO (ON/OFF) a la posición APAGADO (OFF),
desenchúfelo del tomacorriente y deje que se enfríe. Luego puede
agarrar el gabinete del calefactor y llevarlo hasta la ubicación desea-
da.
3. No deje que el calefactor funcione en ninguna posición que no sea
la que se muestra en este manual.
Montaje del calefactor
1. Después de extraer el calefactor de su caja, inspecciónelo cuida-
dosamente para ver si ha sufrido daños durante el transporte.
Regrese las unidades dañadas al punto
de compra.
2. Extraiga las dos patas de soporte plásticas del embalaje que está en
la parte inferior del calefactor.
3. Coloque las patas de soporte derecha e izquierda en el
calefactor, y encájelas en su posición como se muestra
en la Figura 1.
INSTRUCCI NES DE PERACIÓN
1. El calefactor debe montarse correctamente antes de ponerlo en
funcionamiento.
2. Su calefactor está equipado con un interruptor ENCENDIDO/APAGA-
DO (ON/OFF), una luz de encendido y un termostato digital para el
control de la temperatura, con pantalla de cristal líquido (LCD) con
iluminación posterior. La unidad tiene 3 pulsadores. El botón central
se utiliza para seleccionar la escala de temperatura, en grados
Fahrenheit (ºF) o Celsius (ºC). Los botones izquierdo y derecho se
utilizan para variar el valor de ajuste de temperatura deseado, hacia
ARRIBA o ABA O. El valor de ajuste de temperatura deseado puede
variarse entre 4.4 ºC (40 ºF) y 29.4 ºC (85 ºF).
3. Para operar su calefactor sólo tiene que enchufar su cordón de ali-
mentación eléctrica en un tomacorriente de 120 volts. Lleve el inter-
ruptor ENCENDIDO/APAGADO (ON/OFF) a la posición ENCENDI-
DO (ON).
N TA: en la puesta en marcha se encenderá la luz de encendido; la
pantalla de cristal líquido (LCD) exhibirá durante unos 5 segundos el
último valor de ajuste de temperatura, y luego exhibirá la temperatura
actual.
4. Para variar el valor de ajuste de temperatura:
a. TPara ver el valor de ajuste de temperatura en la pantalla, oprima
una vez el botón ARRIBA o el botón ABA O.
b. Oprima el botón ARRIBA o el botón ABA O nuevamente para cam-
biar el valor de ajuste de temperatura en 1 grado.
El enchufe del calefactor debe insertarse en el tomacorriente en
forma ajustada. Un ajuste flojo o un tomacorriente gastado pueden
hacer que la conexión del enchufe se caliente y dañe el enchufe y/o
el tomacorriente, y pueden originar un incendio. Si el tomacorriente
está flojo o gastado, interrumpa el uso del calefactor hasta que el
tomacorriente se pueda reemplazar.
1. El enchufe del calefactor debe insertarse en el tomacorriente en
forma ajustada. Un ajuste flojo o un tomacorriente gastado pueden
hacer que la conexión del enchufe se caliente y dañe el enchufe y/o
el tomacorriente, y pueden originar un incendio. Si el tomacorriente
está flojo o gastado, interrumpa el uso del calefactor hasta que el
tomacorriente se pueda reemplazar.
2. ATENCIÓN: alta temperatura. Mantenga lejos del calefactor los cor-
dones de alimentación eléctrica, cortinados y otros elementos del
mobiliario. No deje que las cortinas u otros elementos del mobil-
iario entren en contacto con el calefactor. Mantenga un espacio
libre de 15 cm (6 pulgadas) como mínimo alrededor del calefactor
en todo momento.
3. Para reducir el riesgo de incendio, no almacene ni use gasolina u
otros vapores y líquidos inflamables en las cercanías del calefactor.
4. No haga funcionar el calefactor sin tener instaladas sus patas de
soporte, como se muestra en la Figura 1.
5. No deje que el calefactor funcione en ninguna posición que no sea
la que se muestra en este manual.
6. No utilice este calefactor cerca del agua (por ejemplo, en un sótano
mojado o cerca de una piscina) o en un entorno muy húmedo.
7. Este calefactor es para utilizar únicamente en el piso. No lo use sobre
un estante, mesa u otra ubicación que no sea en el piso.
Temperatura comparada con Cantidad Ajuste de
el valor de ajuste de barras potencia
visualizadas
Más de 1.7 ºC (3 ºF) por encima
del valor de ajuste 0 Apagado
Entre 1.1 y 1.7 ºC (entre 2 y 3 ºF)
por encima del valor de ajuste 1 Bajo
Entre 0 y 1.1 ºC (entre 0 y 2 ºF)
por encima del valor de ajuste 2 Mediano bajo
Entre 0 y 0.6 ºC (entre 0 y 1 ºF)
por debajo del valor de ajuste 3 Mediano
Entre 0.6 y 1.7 ºC (entre 1 y 3 ºF)
por debajo del valor de ajuste 4 Mediano alto
Más de 1.7 ºC (3 ºF) por debajo
del valor de ajuste 5 Alto
Figura 1
Patas de
soporte

c. Al oprimir y retener el botón ARRIBA o el botón ABA O, el valor de
ajuste de temperatura aumentará o disminuirá más rápidamente.
Cuando se alcanza el límite alto (29.4 ºC / 85 ºF) o bajo (4.4 ºC / 40
ºF), el valor de la pantalla queda fijo.
d. Si no se oprime ninguno de los botones durante unos 5 segundos, la
pantalla pasa a indicar la temperatura actual.
e. La iluminación posterior estará encendida durante 20 segundos
desde la última vez que se haya oprimido el botón ARRIBA o el
botón ABA O.
5. Deje funcionar normalmente el calefactor hasta que la temperatura
de la habitación le resulte confortable. El termostato automático ajus-
tará la potencia del calefactor como se muestra en la tabla, según
sea necesario para mantener la temperatura deseada en la
habitación. Esta función le hace ahorrar dinero, porque sólo utiliza la
cantidad de electricidad necesaria para mantener el nivel de confort
deseado.
INSTRUCCI NES DE MANTENIMIENT
INSTRUCCI NES DE LIMPIEZA
Es importante mantener limpio este calefactor. Su calefactor le brindará
muchos años de servicio y confort con sólo un mínimo de cuidado. Para
asegurar un funcionamiento eficiente, observe las instrucciones simples
que se indican a continuación.
1. El usuario puede realizar la limpieza básica del calefactor. Los
demás servicios deben estar a cargo de personal de servicio califi-
cado.
2. El calefactor requerirá cada tanto una limpieza, para quitar el polvo y
la suciedad de las aletas del elemento calefactor y la rejilla de aire
de salida. Mantener el calefactor limpio no sólo ayudará a que fun-
cione en forma eficiente, sino que además lo hará a menor temper-
atura, y en consecuencia con mayor seguridad.
3. Elimine cuidadosamente el polvo y la suciedad de las aletas del ele-
mento calefactor y de la rejilla de aire de salida mediante una aspi-
radora con accesorio de cepillo, o aire comprimido.
4. El acabado de esmalte horneado del calefactor puede limpiarse si
se desea, con un trapo ligeramente humedecido; sin embargo, no
deben utilizarse ceras abrillantadoras o limpiadoras, ya que cuando
el calefactor esté en funcionamiento estas ceras pueden vaporizarse
y provocar una alteración del color.
ADVERTENCIA: ANTES DE PRESTAR SERVICIO AL CALE-
FACTOR ASEGÚRESE DE QUE ESTÉ DESENCHUFADO,
CON LOS CONTROLES EN LA POSICIÓN APAGADO (OFF),
Y QUE EL ELEMENTO CALEFACTOR SE HAYA ENFRIADO.
CON UNTO DEL
SISTEMA DE CONTROL
PLACA DE CONTROL
Figura 2
PLACA DE
TRIAC
MONTADA EN EL DISI-
PADOR DE CALOR
TOMACORRIENTE Y
ENCHUFE
INTERRUPTOR DE SEGURI-
DAD CONTRA CAÍDAS
ELEMENTO
CALEFACTOR
INTERRUPTOR DE LÍMITE
SUPERIOR DE TEMPERATURA
TERMISTOR
NTC
CON UNTO
DE 2
CABLES
BLANCOS
RO O – SALI-
DA DE TERMI-
NAL VIVO
CONMUTADO
CONECTOR
R15
BLUE = AZUL
WHITE = BLANCO
YELLOW = AMARILLO
RED = RO O
WHITE - NEUTRAL = BLANCO - NEUTRO
WHITE – A1 = BLANCO – A1
YELLOW - GATE = AMARILLO – COMPUERTA
CON UNTO DEL SISTEMA
DE CONTROL
VERDE – TIERRA NEGRO – VIVO INTERRUPTOR
ILUMINADO
BLANCO
BLANCO - NEUTRO

GARANTÍA LIMITADA
Todos los productos fabricados por Marley Engineered Products están garantizados contra defectos de fabricación y de materiales por 1 año desde la fecha de
instalación, excepto los elementos calefactores los cuales están garantizados contra defectos en manufactura y materiales durante cinco años a partir de la
fecha de instalación. Esta garantía no se aplica a daños debidos a accidente, mal uso o alteración, ni a los casos en que la tensión eléctrica conectada supere
a la tensión nominal -indicada en la placa de características- en más de 5 %, ni a equipos que hayan sido instalados o cableados incorrectamente, o mantenidos
en forma que no cumpla lo indicado en las instrucciones de instalación del producto. Todo reclamo por trabajos en garantía debe acompañarse con una prueba
de la fecha de instalación.
El cliente será responsable de todos los costos incurridos en el retiro o reinstalación de productos, incluyendo los costos de mano de obra y los costos de envío
incurridos para regresar productos a un Centro de Servicio de Marley Engineered Products. Dentro de las limitaciones de esta garantía, las unidades que no
funcionan deben regresarse al centro de servicio autorizado Marley más cercano, o al Centro de Servicio de Marley Engineered Products, y nosotros lo
repararemos o reemplazaremos, a nuestra opción, sin cargo para usted, con el flete de retorno pagado por Marley. Se acuerda que tal reparación o reemplazo es
el único recurso que Marley Engineered Products pone a su disposición.
LAS GARANTÍAS EXPUESTAS MÁS ARRIBA TOMAN EL LUGAR DE TODA OTRA GARANTÍA, EXPRESA O IMPLÍCITA, Y POR LA PRESENTE SE
DECLINA Y EXCLUYE DE ESTE ACUERDO TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD Y ADECUACIÓN A UN PROPÓSITO PARTICULAR QUE
EXCEDA LAS GARANTÍAS EXPRESAS ANTEDICHAS. MARLEY ENGINEERED PRODUCTS NO SE HARÁ RESPONSABLE POR DAÑOS CONSIGUIENTES
QUE SE PRODUZCAN CON RESPECTO AL PRODUCTO, EN BASE YA SEA A NEGLIGENCIA, AGRAVIO, RESPONSABILIDAD ESTRICTA, O CONTRATO.
Algunos estados o jurisdicciones no permiten la exclusión o limitación de daños incidentales o consiguientes, de modo que la exclusión o limitación expresada
más arriba puede no aplicarse a su caso. Esta garantía le da derechos legales específicos, y usted puede tener también otros derechos, que varían de un esta-
do o jurisdicción a otro.
Para obtener la dirección de su centro de servicio autorizado más cercano comuníquese con Marley Engineered Products en Bennettsville, SC, Estados Unidos,
llamando al 1-800-642-4328. Toda mercadería regresada a la fábrica debe ser acompañada por una autorización de retorno y una etiqueta de identificación de
servicio, disponibles ambas en Marley Engineered Products. Cuando solicite la autorización de retorno, incluya todos los números de catálogo mostrados en los
productos.
CÓM BTENER SERVICI EN GARANTÍA, PIEZAS DE
REPUEST E INF RMACIÓN GENERAL
1. Servicio o repuestos en garantía 1-800-642-4328
2. Compra de repuestos 1-800-654-3545
3. Información general sobre productos www.marleymep.com
Nota: cuando solicite servicio, siempre dé la información que sigue:
1. Número de modelo del producto
2. Fecha de fabricación
3. Número de parte o descripción
ECR 40691 9/15 5200-11012-102
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA

LFH1502P
Radiateur plinthe
électrique à eau chaude
portable avec régulateur
électronique
L RS DE L’UTILISATI N D’APPAREILS ÉLECTRIQUES, DES PRÉ-
CAUTI NS DE BASE D IVENT T UJ URS ÊTRE SUIVIES AFIN
DE RÉDUIRE LE RISQUE DE DÉPART D'INCENDIE, DE C MM -
TI N ÉLECTRIQUE ET DE BLESSURES AUX
PERS NNES, INCLUANT CELLES QUI SUIVENT :
1. Lisez toutes les instructions avant d’installer ou d’utiliser le radiateur.
2. N’utilisez ce radiateur que comme c’est décrit dans ce manuel. Toute
autre utilisation non recommandée par le constructeur peut causer un
départ d’incendie, une commotion électrique ou des blessures
corporelles.
3. Branchez toujours les radiateurs directement dans une prise secteur
murale. Ne les utilisez jamais avec un cordon de rallonge ou un
boîtier/une barrette de prises relocalisable.
4. Ne faites fonctionner aucun radiateur avec son cordon ou sa fiche
secteur en mauvais état, ou après avoir présenté des dysfonction-
nements, être tombé ou avec subi de quelconques dommages. Mettez
le radiateur au rebut, ou retournez-le à un centre de service agréé pour
un examen et/ou une réparation.
5. Ne faites pas passer le cordon d’alimentation sous un tapis. Ne recou-
vrez pas le cordon avec des carpettes, des passages ou d’autres
camouflages. Ne faites pas passer le cordon sous des meubles ou des
appareils. Disposez le cordon hors de la zone de trafic et à un endroit où
il ne fera pas trébucher.
6. Débranchez toujours le radiateur quand il n’est pas en utilisation.
7. Pour couper le radiateur, tournez son thermostat sur le réglage bas (LO)
et basculez son interrupteur M/A sur la position d’arrêt. Puis prenez la
fiche (pas le cordon) et sortez-la de la prise secteur.
8. Un radiateur comporte à l’intérieur des parties chaudes, et pouvant pro-
duire un arc ou des étincelles électriques. Ne l’utilisez pas dans des
zones où de l’essence ou des liquides inflammables sont utilisés.
9. Ce radiateur est chaud quand il est en fonctionnement. Pour éviter des
brûlures, ne laissez pas de peau nue toucher ses surfaces chaudes.
Maintenez les matières combustibles, comme les meubles, les oreillers
et la literie, les papiers, les habits et les rideaux, à distance du radiateur.
10. Pour éviter un possible départ d’incendie, n'obstruez en aucune façon
les admissions et les échappements d’air. Ne l’utilisez pas sur des sur-
faces molles, comme un lit, où des ouvertures pourraient être obstruées.
11. N’insérez pas d’objets étrangers, et ne permettez pas qu’il en entre,
dans toute ouverture d’admission ou d’évacuation, car cela peut causer
une commotion électrique ou un départ d’incendie, ou endommager le
radiateur.
12. Le radiateur n’est pas prévu pour une utilisation dans des salles d’eau,
des buanderies ou des pièces d’intérieur similaires (humides). Ne
placez jamais le radiateur à un emplacement d’où in pourrait tomber
dans une baignoire ou un autre conteneur avec de l’eau.
13. Ne faites pas fonctionner le radiateur sans que ses pattes de support
soient montées Voyez les INSTRUCTIONS DE MONTAGE.
14. Ce radiateur n’est prévu que pour une utilisation au sol. Ne le placez pas
sur une étagère, une table, ou sur tout support autre que le sol.
Instructions d’installation, d’utilisation et d’entretien
C NSERVEZ CES INSTRUCTI NS
AVERTISSEMENT !
SPÉCIFICATI NS
Réf. de
modèle Volts Watts Ampères BTU/H
LFH1502P 120V 200 - 1500 12.5 5120
INSTRUCTI NS IMP RTANTES
GÉNÉRALITÉS
Un radiateur plinthe numérique de catégorie résidentielle ou commerciale est une source de chauffage primaire, secondaire ou d’ap-
point, pour des constructions neuves ou des applications de remaniement. Ce radiateur plinthe numérique peut s’utiliser dans des
demeures familiales, des appartements, des maisons modulaires ou mobiles, ainsi que dans des constructions commerciales, indus-
trielles et institutionnelles. Un afficheur de grande dimension à diodes électroluminescentes (DEL) indique clairement les points de
consigne de température, il n’y a pas besoin de thermostat additionnel pour le fonctionnement.
ECR 40691 9/15 5200-11012-102

INSTRUCTI NS DE M NTAGE
REMARQUE IMP RTANTE : Ce radiateur est un appareil électrique
important qui nécessite une alimentation électrique adéquate. La prise
secteur sur laquelle est branché le radiateur doit être l’extrémité d’un cir-
cuit en 120 V (CA) protégé par un fusible ou un disjoncteur de 15 ou 20
ampères. Il ne doit pas y avoir d’autre appareil électrique important fonc-
tionnant sur le même circuit que celui du radiateur.
Vous devrez faire attention en positionnant et en utilisant le radiateur
pour éviter d’obstruer d’une quelconque manière le flux d’air qui doit cir-
culer librement dans le radiateur. Le fait de maintenir le radiateur propre
aidera également à maintenir son efficacité et à éviter une surchauffe.
N TE SPÉCIALE : Vous pouvez déceler une nouvelle odeur sortant de
votre radiateur à son utilisation initiale. Elle doit disparaitre dans les
quelques premières heures de fonctionnement. Vous pouvez aussi
remarquer qu’il ne chauffe pas immédiatement. Du fait de la conception
tubulaire spéciale de son élément, il faut quelques minutes pour que
vous ressentiez la chaleur au travers de son coffret.
1. Ne placez jamais rien sur le dessus du radiateur. Il est recommandé
de maintenir un écartement d’au moins 12 pouces (30 cm) autour du
radiateur.
2. Quand vous devez déplacer le radiateur, commencez par l’arrêter en
mettant son interrupteur M/A en position d’arrêt, puis en débranchant
sa fiche secteur et en le laissant refroidir. Vous pouvez alors
déplacer le radiateur en prenant son coffret pour l’emmener à
l’endroit voulu.
3. Ne faites pas fonctionner le radiateur dans toute position autre que
celle montrée dans ce manuel.
Montage du radiateur
1. Après avoir sorti le radiateur de son carton, inspectez-le soigneuse-
ment pour déceler de possibles dommages dus au transport.
Renvoyez les unités endommagées à leur point d’achat.
2. Enlevez les deux pattes de support en plastique de leur emballage
au fond du radiateur.
3. Adaptez les pattes de support de gauche et de droite sur le radiateur
en les encliquetant en place comme montré en Figure 1.
INSTRUCTI NS D’UTILISATI N
1. Le radiateur doit être correctement monté avant d’être mis en
marche.
2. Votre radiateur est livré avec un interrupteur M/A, un voyant indi-
quant son alimentation, et un thermostat numérique de régulation de
température avec un afficheur LCD à rétro-éclairage. Il y a trois bou-
tons poussoirs. Le bouton central est utilisé pour choisir entre degrés
Fahrenheit (ºF) ou Celsius (ºC) comme unités de températures. Les
boutons de gauche et de droite sont utilisés pour ajuster le point de
consigne de température voulu, en le montant (UP) ou en le descen-
dant (DOWN). Ce point de consigne de température peut être réglé
entre 40 et 85°F (4,4-29,4 °C).
3. Pour actionner votre radiateur, il vous suffit de brancher la fiche de
son cordon d’alimentation dans une prise secteur de 120 V. Puis de
mettre son interrupteur M/A en position de marche.
REMARQUE: Au démarrage, le voyant indiquant l’alimentation va s’al-
lumer, l’affichage à LCD va montrer le dernier point de consigne de tem-
pérature pendant environ 5 secondes, puis montrera la température
ambiante réelle.
4. Pour régler le point de consigne de température :
a. Pour visualiser le point de consigne de température actuelle sur l’af-
ficheur, actionnez le bouton UP ou DOWN une seule fois.
b. Un nouvel appui sur l’un de ces boutons incrémentera ou décré-
mentera de 1 degré ce point de consigne.
c. L’appui sur le bouton UP ou DOWN en le gardant enfoncé permet de
faire évoluer la température de consigne plus rapidement. Une fois
atteinte la limite haute (85°F) ou basse (40°F), l’affichage cesse.
La fiche d’alimentation du radiateur doit s’enfoncer étroitement dans la
prise secteur. Un raccordement lâche ou une prise usée peuvent faire
que la connexion de la fiche chauffe, avec des dommages pour la
fiche et/ou la prise, avec un possible départ d’incendie. Si la prise est
lâche ou usée, cessez d’utiliser le radiateur sur cette prise jusqu’à ce
qu’elle ait été remplacée.
1. La fiche d’alimentation du radiateur doit s’enfoncer étroitement
dans la prise secteur. Un raccordement lâche ou une prise usée
peuvent faire que la connexion de la fiche chauffe, avec des dom-
mages pour la fiche et/ou la prise, avec un possible départ d’in-
cendie. Si la prise est lâche ou usée, cessez d’utiliser le radiateur
sur cette prise jusqu’à ce qu’elle ait été remplacée.
2. ATTENTI N – Du fait de la température élevée, maintenez les cor-
dons électriques, les draperies et autres textiles domestiques à l’é-
cart du radiateur. Ne permettez pas que des rideaux ou d’autres
garnitures touchent le radiateur. Gardez un écartement d’au moins
6 pouces (152 mm) autour du radiateur en permanence.
3. Pour réduire le risque de départ d’incendie, n’entreposez pas et
n’utilisez pas d’essence ou d’autres produits inflammables sous
forme de liquide ou de vapeurs à proximité du radiateur.
4. Ne faites pas fonctionner le radiateur sans que ses pieds de sup-
port soient fixées comme montré en Figure 1.
5. Ne faites pas fonctionner le radiateur dans toute position autre que
celle montrée dans ce manuel.
6. N’utilisez pas ce radiateur près de l’eau (comme sur un soubasse-
ment mouillé ou autour d’une piscine), ou dans un environnement
très humide.
7. Ce radiateur doit être utilisé exclusivement au sol. Ne le placez pas
sur une étagère, une table, ou sur tout support autre que le sol.
Température comparée au Nombre de Réglage de
point de consigne barres affichées puissance
Plus de 3°F au-dessus du point de consigne 0 Arrêt
De 2 à 3°F au-dessus du point de consigne 1 Faible
De 0 à 2°F au-dessus du point de consigne 2 Moyenne faible
De 0 à 1°F au-dessus du point de consigne 3 Moyenne
De 1 à 3°F en-dessous du point de consigne 4 Moyenne forte
Plus de 3°F en-dessous du point de consigne 5 Forte
Figure 1
Pattes de
support

d. L’afficheur va passer à la température réelle si aucun bouton n’est
actionné dans les 5 secondes qui suivent.
e. Le rétro-éclairage va rester activé pendant 20 secondes à partir du
denier appui sur un bouton UP/DOWN.
5. Laissez le radiateur fonctionner normalement jusqu’à ce que la tem-
pérature de la pièce vous semble confortable. Le thermostat automa-
tique va ajuster la puissance de chauffe du radiateur selon le besoin,
comme montré dans le tableau précédent, pour maintenir la tem-
pérature ambiante au niveau désiré. Cette capacité vous économise
de l’argent en n’utilisant que la quantité d’énergie nécessaire pour le
maintien du niveau de confort voulu.
INSTRUCTI NS D’ENTRETIEN
INSTRUCTI NS DE NETT YAGE
Il est important de garder propre le radiateur. Votre radiateur vous fourni-
ra des années de bon service et de confort avec juste un minimum de
soins. Pour assurer son fonctionnement efficace, suivez les instructions
simples ci-dessous :
1. L’utilisateur peut effectuer lui-même un nettoyage élémentaire du
radiateur. Toute autre intervention est réservée au personnel de serv-
ice qualifié.
2. De temps en temps, le radiateur aura besoin d’être nettoyé pour
éliminer la poussière et la saleté des ailettes de l’élément de chauffe
et de la grille d’évacuation d’air. En maintenant un radiateur propre,
non seulement cela aide à ce qu’il fonctionne efficacement, mais
cela lui permet de fonctionner en étant moins chaud et de ce fait
plus sûrement.
3. À l’aide d’un aspirateur équipé de l’accessoire brosse, ou avec de
l’air comprimé, éliminez soigneusement toute la saleté et la
poussière des ailettes de l’élément et de la grille d’évacuation d’air.
4. La finition émaillé cuite au four du radiateur peut se nettoyer avec un
chiffon légèrement humidifié si vous le souhaitez, cependant il ne
faut pas utiliser de cire nettoyante ni de produit de polissage car
leurs composants pourraient se vaporiser dans le radiateur en
fonctionnement et causer une décoloration.
AVERTISSEMENT : AVANT TOUTE INTERVENTION DE SERVICE,
ASSUREZ-VOUS QUE LE RADIATEUR EST DÉBRANCHÉ, QUE SES
COMMANDES SONT À L’ARRÊT, ET QUE L’ÉLÉMENT DE CHAUFFE
A REFROIDI.
ENSEMBLE DE SYSTÈME
DE CONTRÔLE
CARTE DE CONTRÔLE
Figure 2
CARTE DU
TRIAC
MONTÉ SUR UN
RADIATEUR DE
DISSIPATION
PRISE ET FICHE
INTERRUPTEUR DE
BASCULEMENT
ÉLÉMENT DE
CHAUFFE
INTERRUPTEUR DE LIMITE
HAUTE DE TEMPÉRATURE
THERMISTANCE
NTC
ENSEMBLE
DE CÂBLE À
2 FILS
BLANCS
ROUGE –
SORTIE DE
PHASE
COMMUTÉE
CONNECTEUR
R15
BLUE = BLEU
WHITE = BLANC
YELLOW = AUNE
RED = ROUGE
WHITE - NEUTRAL = BLANC - NEUTRE
WHITE – A1 = BLANC – A1
YELLOW - GATE = AUNE – PORTE LOGIQUE
CARTE DE CONTRÔLE
VERT - TERRE
NOIR - PHASE
NOIR - PHASE COMMUTATEUR
ÉCLAIRÉ
BLANC
BLANC - NEUTRE

ECR 40691 9/15 5200-11012-102
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
C MMENT BTENIR DU SERVICE ET DES PIÈCES DANS LE CADRE DE LA
GARANTIE ET DES INF RMATI NS GÉNÉRALES
1. Service et pièces sous garantie 1-800-642-4328
2. Pièces détachées à acheter 1-800-654-3545
3. Informations générales sur les produits www.marleymep.com
Remarque : Pour obtenir le service sous garantie vous devez toujours avoir préparé :
1. Référence de modèle du produit
2. Date de fabrication
3. Numéro ou description de pièce
GARANTIE LIMITÉE
Tous les produits fabriqués par Marley Engineered Products sont garantis contre des défauts dus à la main d’œuvre et aux matériaux pendant un an à partir de la date
d’installation, saufs les éléments de chauffe qui sont garantis de la même façon pendant cinq ans. Cette garantie ne s’applique pas pour des dommages résultant d’acci-
dent, de mésusage ou d’altération ; ni si la tension secteur envoyée fait 5 % ou plus au-dessus de la tension nominale de la plaque signalétique ; ni sur l’équipement est
incorrectement installé ou câble, en violation avec les instructions d’installation. Toutes les demandes d’exercice de la garantie devront être accompagnées de la preuve
de date d’installation.
Le client doit être responsable de tous les coûts occasionnés pour le démontage ou la réinstallation des produits, incluant les coûts de main-d’œuvre, et les coûts d’ex-
pédition pour renvoyer les produits au centre de service de Marley Engineered Products. Dans le cadre des limitations de cette garantie, les unités ne fonctionnant pas
doivent être renvoyées au centre de service agréé Marley le plus proche, ou directe au centre de service de Marley Engineered Products, où ils seront réparés ou rem-
placés, à notre choix, sans frais pour vous avec le port de retour payé par Marley. Il est convenu que cette réparation ou ce remplacement sera le seul remède à attendre
de Marley Engineered Products.
LES GARANTIES QUI PRÉCÈDENT TIENNENT LIEU DE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, ET TOUTES LES GARANTIES
IMPLICITES DE VALEUR MARCHANDE ET D’ADÉQUATION POUR UNE FINALITÉ SPÉCIFIQUE QUI EXCÉDERAIENT LES DISPOSITIONS DE GARANTIE
PRÉCÉDEMMENT ÉNONCÉES SONT ICI RE ETÉES ET EXCLUES DE CET ACCORD. MARLEY ENGINEERED PRODUCTS NE SERA PAS TENU POUR RESPON-
SABLE DES DOMMAGES CONSÉCUTIFS SURVENANT EN RELATION AVEC LE PRODUIT, QU’ILS SOIENT À BASE DE NÉGLIGENCE, TORT, RESPONSABILITÉ
PURE OU CONTRACTUELLE.
Certains États ne permettent pas l’exclusion ou la limitation des dommages consécutifs ou annexes, de ce fait l’exclusion ou la limitation qui précède peut ne pas s’appli-
quer à votre cas. Cette garantie vous donne des droits légaux spécifiques, qui varient d’un État à un autre.
Pour obtenir l’adresse de votre centre de service agréé le plus proche, contactez Marley Engineered Products à Bennettsville, SC, USA, au 1-800-642-4328. Toute
marchandise retournée à l’usine doit être accompagnée d’une autorisation de renvoi et d’une étiquette d’identification pour le service, ces deux documents étant
disponibles auprès de Marley Engineered Products. En demandant une autorisation de retour, fournissez tous les numéros de catalogue indiqués sur les produits.
