FAL VL35F230B User manual

2-Koloms hefbrug
2-Post lift
VL35F230B
Montage- en gebruiksinstructies
Installation and operating instructions

1
Inhoudsopgave
1. Algemene informatie....................................................................................................................... 7
Bewaren van de gebruikershandleiding.............................................................................................. 7
Toepassing........................................................................................................................................... 7
2. Veiligheidsvoorschriften.................................................................................................................. 8
Algemene veiligheidsvoorschriften..................................................................................................... 8
Waarschuwingssymbolen.................................................................................................................... 8
3. Installatie en assemblage van de 2-koloms hefbrug....................................................................... 9
Controleren vóór installatie ................................................................................................................ 9
Uitpakken .......................................................................................................................................... 10

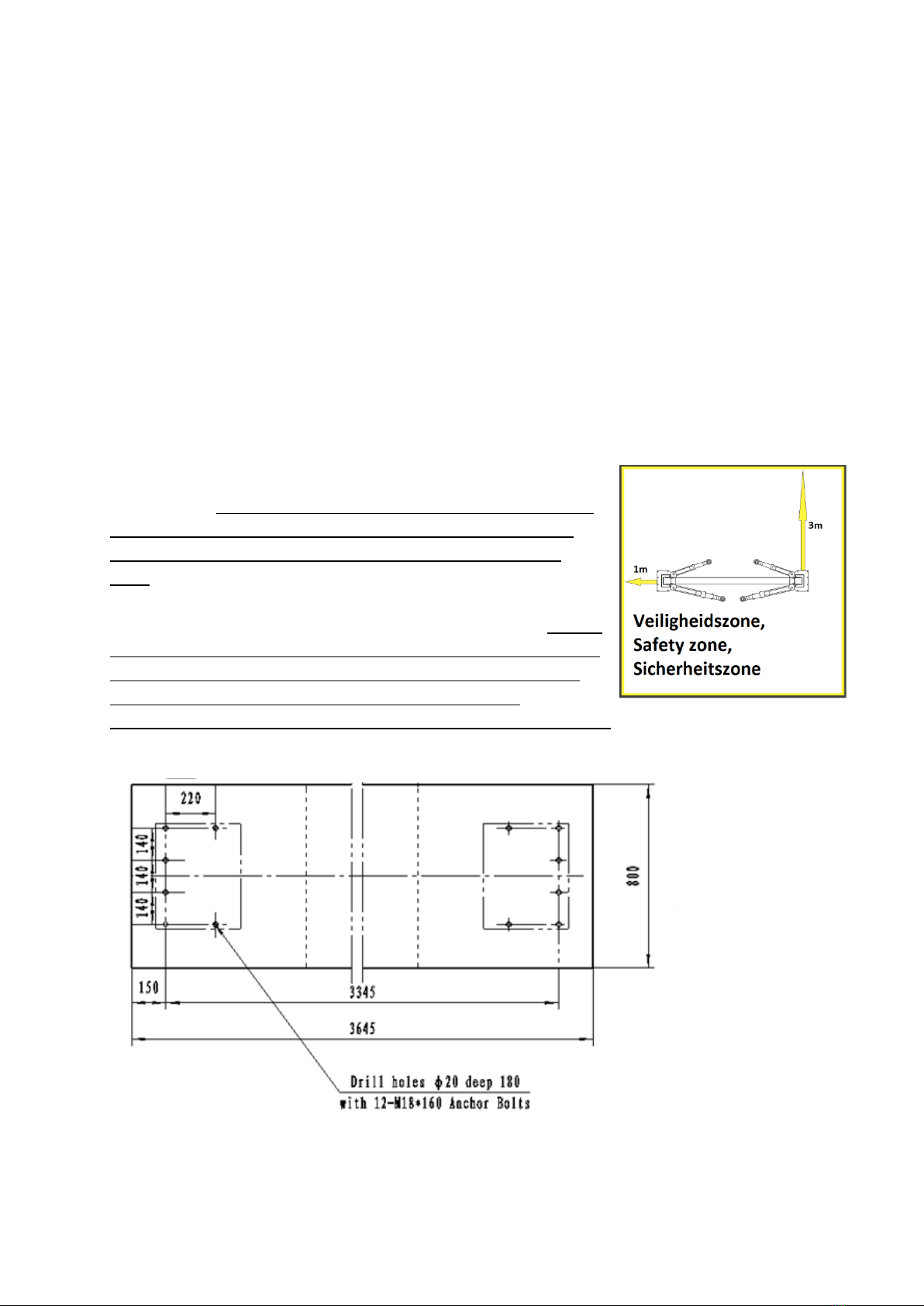

Het plaatsen van de kolommen ........................................................................................................ 10

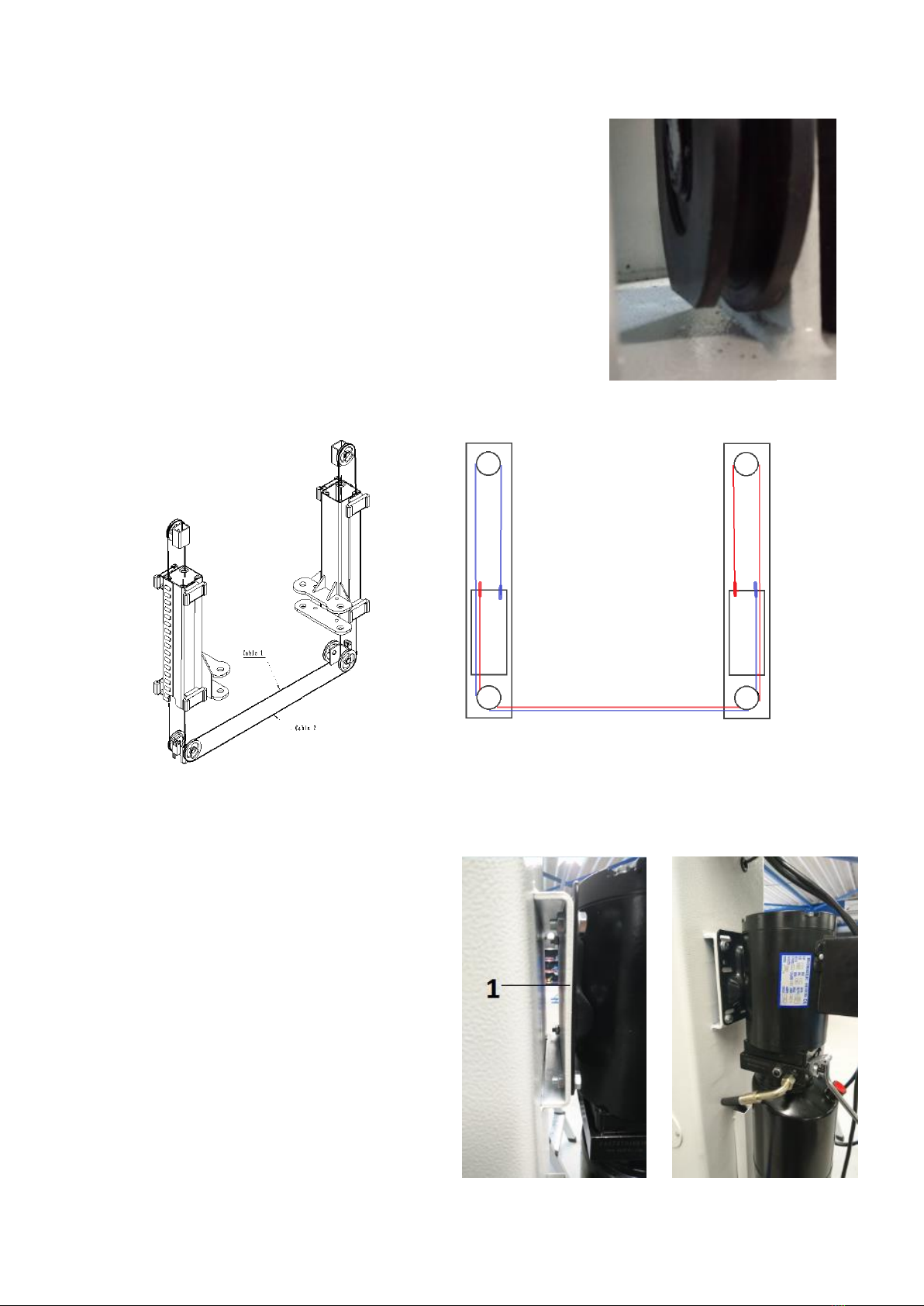

Het monteren van de staalkabels...................................................................................................... 11
Het plaatsen van de hydraulische pomp........................................................................................... 11
Het monteren van de bodemplaat.................................................................................................... 12
Het aansluiten van de hydrauliekleidingen....................................................................................... 12

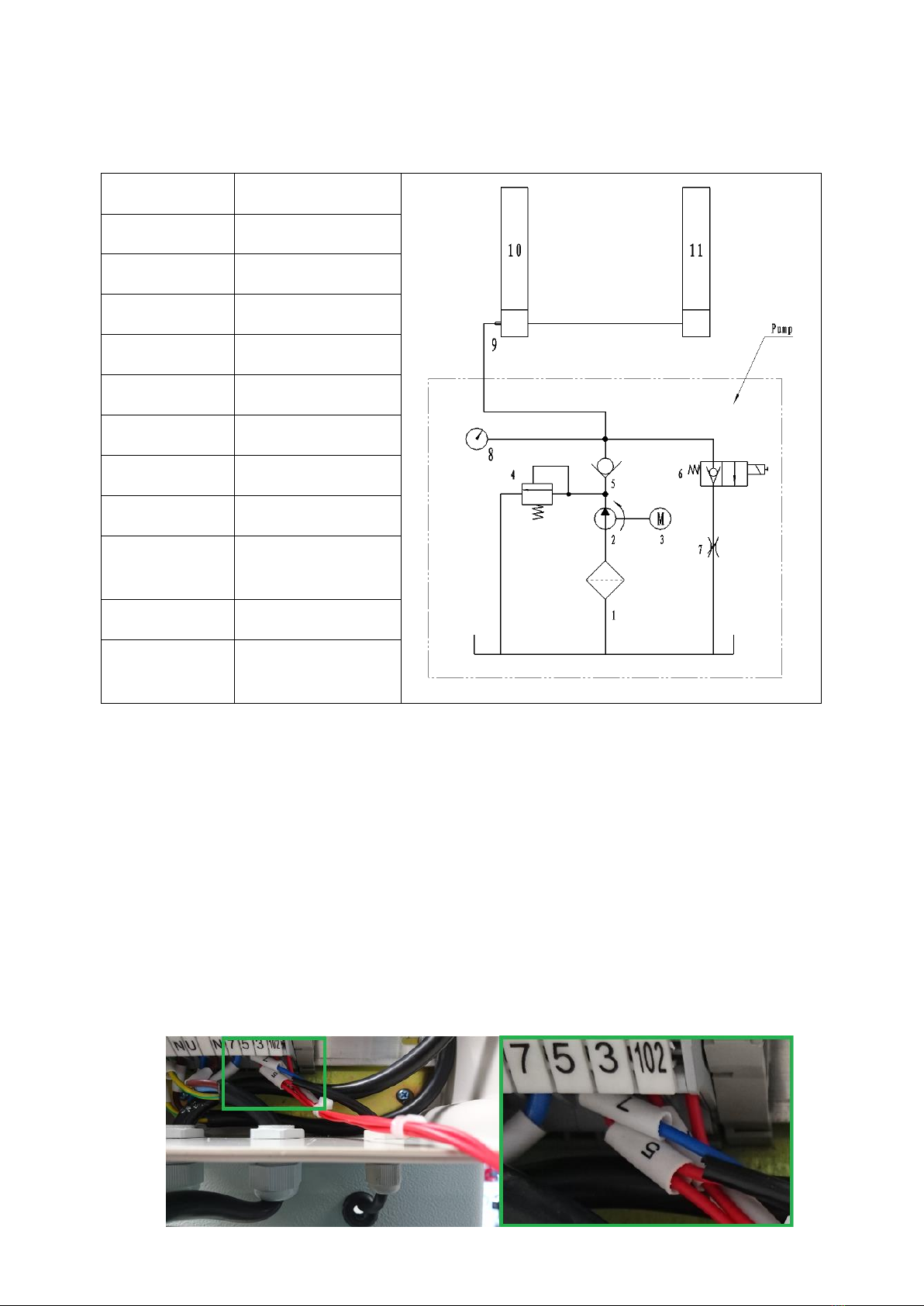

Schematische weergave hydraulisch systeem .................................................................................. 13
Het aansluiten van de elektrische voeding ....................................................................................... 13
Het monteren van de telescopische armen...................................................................................... 14
Het monteren van de flexibele afdekking voor de kolommen.......................................................... 14
Montage van de overige onderdelen................................................................................................ 14
4. Klaarmaken voor gebruik .............................................................................................................. 15
Het vullen en ontluchten van het hydraulisch systeem.................................................................... 15
Het testen van de brug...................................................................................................................... 15
Controle vooraf ............................................................................................................................. 15
Onbelast testen ............................................................................................................................. 15
Testen met belasting ..................................................................................................................... 15
5. Bediening....................................................................................................................................... 16
Voorbereiding.................................................................................................................................... 16

2
Heffen................................................................................................................................................ 16
Stoppen ............................................................................................................................................. 16
Vergrendelen..................................................................................................................................... 16
Zakken ............................................................................................................................................... 16
Aandachtspunten gedurende bediening........................................................................................... 17
6. Veiligheidsvoorziening................................................................................................................... 17
7. Onderhoud .................................................................................................................................... 17
Schoonhouden van de brug .............................................................................................................. 17
Algemene controles .......................................................................................................................... 17
Onderhoud van het hydraulische systeem........................................................................................ 18
Reiniging en olie vervangen .......................................................................................................... 18
Vervangen van pakkingen ............................................................................................................. 18
Keuring .............................................................................................................................................. 18
Onderhoud ........................................................................................................................................ 18
Standaard periodiek onderhoudsprotocol VL35F230B......................................................................... 19
8. Specificaties................................................................................................................................... 22
9. Probleem-oplossing....................................................................................................................... 22
10. Garantie..................................................................................................................................... 23
Waarschuwingsstickers, Warningstickers ......................................................................................... 58
Onderdelenlijst en –tekening, Partslist and –drawing ...................................................................... 59
Schematische tekening, Schematic drawing, Schematische Zeichnung ........................................... 61
Elektrisch schema 230V, Electrical schedule 230V............................................................................ 62
Onderhoud/keuring legenda, Maintenance/Examination,................................................................... 63
EG-verklaring van overeenstemming - Declaration of conformity –EG- Konformitätserklärung -
Declaration de conformite - Dichiarazion di conformita- Declaracion de conformidad....................... 64

3
Table of contents
1. General Information.......................................................................................................................... 24
Manual keeping................................................................................................................................. 24
Use..................................................................................................................................................... 24
2. Safety rules.................................................................................................................................... 25
General safety rules........................................................................................................................... 25
Warning stickers................................................................................................................................ 25
3. Installation and assembly of the two post lift............................................................................... 26
Check before installation................................................................................................................... 26
Unpacking.......................................................................................................................................... 27
Placing the columns........................................................................................................................... 27
Mounting the steel wires .................................................................................................................. 28
Mounting the hydraulic pump .......................................................................................................... 28
Mounting the bottomplate ............................................................................................................... 29
Connecting the hydraulic lines .......................................................................................................... 29
Schematic drawing of the hydraulic system...................................................................................... 30
Making the electrical connections .................................................................................................... 30
Mounting the telescopic swing arms ................................................................................................ 31
Mounting the flexible column covers................................................................................................ 31
Mounting the remaining parts .......................................................................................................... 31
4. Preparing for use........................................................................................................................... 32
Filling and bleeding the hydraulic system ......................................................................................... 32
Testing the lift.................................................................................................................................... 32
Check before use........................................................................................................................... 32
Testing without load...................................................................................................................... 32
Testing with load ........................................................................................................................... 32
5. Operation ...................................................................................................................................... 33

4
Preparing ........................................................................................................................................... 33
Lifting................................................................................................................................................. 33
Stopping............................................................................................................................................. 33
Locking............................................................................................................................................... 33
Lowering............................................................................................................................................ 33
Attention points during operation .................................................................................................... 34
6. Safety feature ................................................................................................................................ 34
7. Maintenance.................................................................................................................................. 34
Cleaning the lift ................................................................................................................................. 34
General checks .................................................................................................................................. 34
Maintenance of the hydraulic system............................................................................................... 35
Cleaning and replacing oil ............................................................................................................. 35
Replacing gaskets .......................................................................................................................... 35
Inspection.......................................................................................................................................... 35
Maintenance ..................................................................................................................................... 35
Standard periodical maintenance protocol VL35F230B........................................................................ 36
8. Specifications................................................................................................................................. 39
9. Troubleshooting ............................................................................................................................ 39
10. Warranty.................................................................................................................................... 40
Waarschuwingsstickers, Warningstickers ......................................................................................... 58
Onderdelenlijst en –tekening, Partslist and –drawing ...................................................................... 59
Schematische tekening, Schematic drawing, Schematische Zeichnung ........................................... 61
Elektrisch schema 230V, Electrical schedule 230V............................................................................ 62
Onderhoud/keuring legenda, Maintenance/Examination,................................................................... 63
EG-verklaring van overeenstemming - Declaration of conformity –EG- Konformitätserklärung -
Declaration de conformite - Dichiarazion di conformita- Declaracion de conformidad....................... 64

5
Inhaltverzeichnis
1. Allgemeine Informationen ............................................................................................................ 41
Verwahren Sie diese Bedienungsanleitung....................................................................................... 41
Anwendung des Gerätes ................................................................................................................... 41
2. Sicherheitsvorschriften.................................................................................................................. 41
Allgemeine Sicherheitsvorschriften .................................................................................................. 41
3. Installation und Assemblage Doppelständer Hubbrücke.............................................................. 43
Stellen Sie folgendes sicher vor Aufbau/Montage............................................................................ 43
Platzieren der Säulen......................................................................................................................... 44
Montage der Stahlkabel .................................................................................................................... 45
Montage der Hydraulikpumpe .......................................................................................................... 45
Montage der Boden/Grundplatte ..................................................................................................... 46
Anschluss der hydraulischen Verbindungen/Leitungen.................................................................... 46
Schaltplan Bildsynthese Hydraulik System........................................................................................ 47
Montage zu der flexiblen Abdeckung der Säulen ............................................................................. 48
Montage der anderen Komponente/Teile ........................................................................................ 49
4. Vorbereitung zum Einsatz der Hubbrücke .................................................................................... 49
Füllen und entlüften des Hydrauliksysteems .................................................................................... 49
Prüfung/Testen der Brücke ............................................................................................................... 49
Test ohne Belastung durchführen................................................................................................. 49
Test mit Belastung durchführen.................................................................................................... 49
5. Bedienung...................................................................................................................................... 50
Vorbereitungen zum Einsatz ............................................................................................................. 50
Heben ................................................................................................................................................ 50
Anhalten ............................................................................................................................................ 50
Sperren/Sichern................................................................................................................................. 50
Senken ............................................................................................................................................... 51

6
Während des Betriebs wird ihre unbedingt Ihre Aufmerksamkeit in folgenden Punkten erfordert 51
6. Sicherheitsmaßnahmen................................................................................................................. 51
Automatischer Arretier/Sperr-Mechanismus ................................................................................... 51
7. Wartung......................................................................................................................................... 51
Reinigung der Brücke ........................................................................................................................ 51
Allgemeine Kontrolle......................................................................................................................... 52
Wartung des hydraulischem System................................................................................................ 52
Inspektion/ Überwachung................................................................................................................. 52
Wartung............................................................................................................................................. 52
Standard periodisches Wartungsprotokol VL35F230B ......................................................................... 53
9. Problem-Lösung............................................................................................................................. 56
10. Garantie..................................................................................................................................... 57
Waarschuwingsstickers, Warningstickers ......................................................................................... 58
Onderdelenlijst en –tekening, Partslist and –drawing ...................................................................... 59
Schematische tekening, Schematic drawing, Schematische Zeichnung ........................................... 61
Elektrisch schema 230V, Electrical schedule 230V............................................................................ 62
Onderhoud/keuring legenda, Maintenance/Examination,................................................................... 63
EG-verklaring van overeenstemming - Declaration of conformity –EG- Konformitätserklärung -
Declaration de conformite - Dichiarazion di conformita- Declaracion de conformidad....................... 64

7
1. Algemene informatie
Voor het in gebruik nemen van deze machine dient eerst de gebruiksaanwijzing volledig te lezen en
te begrijpen!!!
Deze handleiding bevat belangrijke informatie voor de juiste manier van het installeren, de werking
en het onderhouden van de uitrusting die hierin beschreven is. Bij het gebruik van elke 2-koloms
hefbrug komen verschillende risico’s op eigen verwondingen of eigendomsschade kijken. Iedereen
die in aanraking komt met het installeren, onderhouden of met de werking van de 2-koloms hefbrug
moet volledig bekend zijn met de inhoud van deze handleiding. Om u te beschermen tegen het
oplopen van persoonlijk letsel of eigendomsschade dient u de volgende aanwijzingen en instructies
in deze handleiding op te volgen.
Iedere Falco 2-koloms hefbrug is geproduceerd in overeenstemming met de machinerichtlijn
2006/42/EG en de NEN-EN 1493 norm. Bij iedere 2-koloms hefbrug wordt een handleiding inclusief
conformiteitsverklaring geleverd. Deze dienen goed bewaard en bijgehouden te worden.
Omdat er in het oog van de kwaliteit constant verbeteringen aan de apparatuur worden
doorgevoerd, behoudt Valkenpower BV (houder “Falco”) zich het recht voor om specificaties van de
in de handleiding beschreven apparatuur te wijzigen.
Bewaren van de gebruikershandleiding
Voor een juist gebruik van de handleiding raden wij een aantal zaken aan:
Bewaar de gebruikershandleiding in de buurt van de hefbrug op een toegankelijke plek.
Bewaar het handboek op een plek waar het niet vochtig is.
Gebruik het handboek op een normale manier zonder het te beschadigen.
Ieder gebruik van de machine door operators die niet bekend zijn met de instructies en
procedures zoals beschreven in dit handboek is strikt verboden.
Deze gebruikershandleiding maakt deel uit van de machine en dient daarom zorgvuldig bij de
machine te worden bewaard. Wanneer de machine van eigenaar wisselt, dient de
gebruikershandleiding mee te worden geleverd.
Toepassing
De brug is enkel bedoeld om een voertuig op te heffen met als doel inspectie-, onderhouds- en
reparatiewerkzaamheden uit te kunnen voeren. Het is verboden om personen te heffen met de
brug. Er wordt vanuit gegaan dat de vloer of grond die de lift ondersteunt horizontaal, vlak en stevig
is.

8
2. Veiligheidsvoorschriften
Algemene veiligheidsvoorschriften
1. Het gebruik van de brug dient altijd binnen de specificaties, zoals omschreven in deze
gebruikershandleiding, te blijven.
2. Deze gebruikershandleiding maakt deel uit van de brug en dient daarom zorgvuldig bij de
machine te worden bewaard. Wanneer de machine van eigenaar wisselt, dient de
gebruikershandleiding mee te worden geleverd.
3. Alleen geïnstrueerde personen welke bekend zijn met de volledige inhoud van deze
handleiding en de risico’s tijdens gebruik, mogen met de machine werken.
4. Draag de nodige persoonlijke beschermingsmiddelen zoals veiligheid schoenen,
veiligheidsbril en handschoenen.
5. De werkplek dient schoon, vrij van olie en vet en opgeruimd te zijn, zodat struikelen en
uitglijden wordt voorkomen.
6. Monteer de machine vast op de ondergrond door gebruik te maken van de aanwezige gaten
in de unit en volg de instructies in deze handleiding. LET OP! Wanneer de brug niet goed
wordt gemonteerd kan dit instabiliteit tot gevolg hebben, dit kan leiden tot ernstige
schade aan eigendommen, materiaal en ernstig lichamelijk letsel.
7. Controleer de brug, bekabeling en het leidingwerk voor ieder gebruik op beschadigingen,
mechanische vervorming, slijtage. In geval van een defect, brug direct buiten gebruik stellen
en het defect verhelpen alvorens de brug mag worden gebruikt.
8. Alleen bevoegde personen mogen de elektrische aansluitingen verzorgen.
9. De leverancier is niet verantwoordelijk voor ongeautoriseerde wijzigingen aan de brug.
WAARSCHUWING! De brug is ontworpen en gebouwd voor het heffen van voertuigen tot 3500kg
in een gesloten ruimte, ieder ander gebruik is verboden.
Maak nooit gebruik van de brug wanneer veiligheidsvoorzieningen niet werken. Het negeren van
deze instructie kan ernstige schade veroorzaken aan personen, de brug en voertuigen.
10. Voor de veiligheid van de operator en andere personen, moet er een veilige zone van ten
minste 1 meter rondom de brug en het voertuig worden vrijgehouden wanneer de brug heft
of zakt. De brug mag alleen worden bediend vanaf de operator zijn plek i.v.m. de veiligheid.
11. De operator mag zich alleen onder de brug begeven wanneer deze in geheven positie is en in
de gearreteerde stand staat.
12. De operator en de persoon die gaat over het onderhoud, dienen zich te houden aan de regels
m.b.t. ongeluk-preventie en regels die van kracht zijn in het land waar de lift is geïnstalleerd.
13. Ook moeten zij de volgende zaken in de gaten houden;
-Zowel het verwijderen als het ontkoppelen van hydraulische, elektrische of
veiligheidsapparaten is verboden.
-Volg de veiligheidsvoorschriften die te vinden zijn op de machine en in de handleiding
nauwkeurig op.
-Houdt de ruimte rondom de hefbrug in de gaten gedurende het heffen i.v.m. veiligheid.
-Zorg ervoor dat de motor van de auto uit is, deze in versnelling staat op de handrem.
-Let er op dat alleen toegestane voertuigen worden geheven zonder dat de maximale
hefcapaciteit wordt overschreden.
-Zorg dat er niemand of de hefbrug staat gedurende het hef- en/of zakproces.
Waarschuwingssymbolen
LET OP! Neem de waarschuwingsstickers aandachtig door, het begrijpen van de gevaren van de
brug is essentieel voor uw eigen veiligheid en die van anderen. De stickers zijn beschreven op
pagina 38.

9
3. Installatie en assemblage van de 2-koloms hefbrug
Controleren vóór installatie
1. De installatie van de brug dient door een bevoegd persoon, welke kennis heeft van de
gevaren en eisen van de brug, te worden uitgevoerd.
2. De plek waar de brug wordt geïnstalleerd moet van een degelijke stroomaansluiting en
degelijke aardingsdraden voorzien zijn.
3. Zorg ervoor dat uw voedingsbron 16A/20A is afgezekerd.
4. De betonvloer waarop de brug wordt geplaatst dient te voldoen aan onderstaande eisen.
De fundering van de lift moet voldoen aan de volgende
eisen:
-Het beton moet minimaal van sterkteklasse C20-
25 zijn (250kg/cm²).
-Het gebied van de fundering moet minimaal
4000mm lang x 3000mm breed x 200mm dik
zijn, zie tekening.
-Nieuw gestort beton dient 28 dagen uit te
harden.
Eisen gedeeltelijke fundering:
Wanneer ervoor wordt gekozen om een gedeeltelijke fundering te storten dient deze aan de
eisen te voldoen welke te zien zijn in de onderstaande tekeningen, hier wordt uitgegaan van een
betonsterkte C20-25.
Alternatief H-vormig Alternatief blokken

10
Uitpakken
De brug wordt geleverd met alle onderdelen verpakt in de twee kolommen, hierin vindt men een
doos met de bedieningsunit, een doos met de pomp, de vier hefarmen met bijhorende rekjes, de
afdekkingen voor de kolommen en een doosje met boutjes, moertjes en veertjes.
1. Ondersteun de bovenste kolom nu met een heftruck of met behulp van hijsbanden en een
takel. Let hierbij op dat u de kolom aan de bodemkant ondersteunt, hier is de kolom
topzwaar. Leg een doek of stuk karton over de heftrucklepels om beschadigingen te
voorkomen.
2. Draai nu de bouten los waarmee de kolom aan de beugels bevestigd is en til de kolom
vervolgens uit de beugels. Leg de kolom voorzichtig neer op de plek waar deze straks moet
komen te staan.
3. Herhaal de stappen 2 en 3 voor de onderste kolom.
4. Controleer of alle onderdelen compleet zijn.
Het plaatsen van de kolommen
Controleer, als het beton is uitgehard, de vloer op scheurtjes en
ongelijkheden. Het uitzetten van de maten (fig.2) en het boren van de
gaten mag alleen worden gedaan door een professionele monteur,
deze dient hierbij rekening te houden met de veiligheidszone (zie
fig.1). Men dient er zeker van te zijn dat de kolommen loodrecht op de
vloer staan, gebruik dan indien nodig ijzeren vulplaten en beton om
eventuele openingen tussen de bodemplaat en vloer te vullen. Gebruik
M18*160mm ankerbouten (niet meegeleverd) om de bodemplaat vast
te zetten ook dit mag alleen worden gedaan door een professionele
monteur, de bouten moeten elk een trekkracht van 3000kg
aankunnen, daarnaast wordt gebruik van chemische ankers aanbevolen. Markeer de
veiligheidszone rondom de brug.
Fig.1
Fig.3
Fig.2

11
Het monteren van de staalkabels
1. Bij de brug worden twee staalkabels geleverd, deze dienen
gemonteerd te worden.
2. Til beide heflichamen in de laagste stand van de arretering.
3. Haal de staalkabels uit de kolom en draai de moeren aan de
kant waar de staalkabel vastzit los tot deze aan het einde van
de schroefdraad zitten, draai deze er niet helemaal af!
4. Aan beide onderste katrollen zit een rechte zijde, zorg ervoor
dat deze naar beneden staat (fig.3), voer vervolgens de
staalkabel door.
5. Voer de staalkabels door zoals weergegeven in fig.4a en 4b.
6. Bevestig de staalkabels aan de heflichamen met de moeren
en span de kabels met behulp van de moeren, borg deze
vervolgens goed.
Het plaatsen van de hydraulische pomp
1. Plaats de hydraulische pomp tegen de
vierkante plaat (1, fig.5a) aan kolom A.
2. Bevestig de pomp aan de kolom met de
M8*20mm bouten, ringen en moeren
(fig.5b).
Fig.4a
Fig.4b
Fig.5a
Fig.5b
Fig.3

12
Het monteren van de bodemplaat
1. Klik nu de lange hydrauliekleiding over de gehele
lengte vast in de bodemplaat (fig.6).
2. Draai de bodemplaat nu om en leg deze over de
staalkabels op de kolommen.
3. Bevestig de bodemplaat aan de kolommen met de 4
M12 bouten, veerringen en ringen.
Het aansluiten van de hydrauliekleidingen
1. Sluit eerst de korte hydrauliekslang
aan van de pomp naar de cilinder
(1 2, fig.7).
2. Sluit nu de lange hydrauliekslang
aan op de cilinders van beide
kolommen.
3. Zie fig. 8a en 8b voor een
schematische weergave van het
hydraulisch systeem.
Fig.17a
Fig.17b
Fig.6
Fig.7
Fig.8a

13
Schematische weergave hydraulisch systeem
Het aansluiten van de elektrische voeding
LET OP! Laat het aansluiten van alle elektrische componenten doen door een professioneel
elektricien, schade die ontstaan is door verkeerd aansluiten, valt niet onder de garantie.
1. Plaats het bedieningspaneel tegen kolom A en zet de unit vast met de vier boutjes die bij de
controle unit zitten.
2. Maak vervolgens de bedieningsunit open, de kabel die naar buiten loopt en welke zit
aangesloten op positie 7 en 5 dient te worden losgekoppeld. Op positie 5 zitten twee draden
aangesloten, de andere draad dient later weer aangesloten te worden.
3. Voer de kabel die vanuit de kolom komt (deze zit aangesloten op de bovenste
limietschakelaar) naar binnen de bedieningskast en sluit deze vervolgens aan op positie 7 en
5, denk er hierbij aan dat er op positie 5 twee rode draden samen worden bevestigd (fig.9).
Nr.
Onderdeel
1
Filter
2
Tandwielpomp
3
Motor
4
Overstortklep
5
Terugslagklep
6
Ontlastklep
7
Vloeiende regelklep
8
Drukmeter
9
Explosiebestendig
ventiel
10
Hoofdcilinder
11
Secundaire cilinder
Fig.8b
Fig.9

14
4. Vervolgens kan de pomp worden aangesloten op de voeding,
koppel hiervoor de kabel die reeds is aangesloten op de pomp
los en sluit vervolgens de 3-aderige voedingkabel, die vanuit de
bedieningsunit komt, aan zoals in figuur 10.
Het monteren van de telescopische armen
LET OP! De brug dient in de laagste stand te staan, dan zijn de
arreteringen vrij. Houdt er bij het monteren van de armen rekening
mee dat de korte telescooparmen de voorkant van de auto moet
ondersteunen.
1. Verwijder veerring van de pin en verwijder vervolgens de pin
(2, fig.11) uit de arm (1, fig.11).
2. Smeer de pin en vertanding van de arretering in met EP40
multivet, smeer ook de vertanding van de arretering in het
heflichaam (3, fig.11) in met multivet.
3. Plaats de arm in de uitsparing van het heflichaam, lijn de
gaten uit en voer vervolgens de pin door.
4. Plaats nu de rubberen pad, verwijder de veerring met een
veerring tang, plaats de rubberen pad. Plaats de veerring
terug wanneer de brug in geheven positie staat.
5. Herhaal stappen 1 t/m 5 voor de andere armen, plaats de
veerringen terug over de pinnen wanneer de brug is geheven
positie staat.
Het monteren van de flexibele afdekking voor de kolommen
1. Draai de moertjes en ringetjes van de flexibele afdekking los.
2. Steek de twee draadeinden door de twee gaatjes bovenin de kolom en zet deze vast met de
ringetjes en moertjes, draai deze vast tot halverwege de draad.
3. Voer de flexibele afdichting door de gleuf in het heflichaam (fig.12a).
4. Bevestig de flexibele afdichting aan de onderkant van de kolom m.b.v. de veertjes (fig.12b).
Montage van de overige onderdelen
Monteer de rubberen portierbeschermers tegen het heflichaam met de M6 boutjes.
Fig.11
Fig.12a
Fig.12b
Fig.10

15
4. Klaarmaken voor gebruik
Het vullen en ontluchten van het hydraulisch systeem
1. Voor het vullen van het hydraulisch systeem dienen de armen van de brug in de laagste
stand te staan.
2. Het reservoir vullen met 8-8,5 liter hydrauliek olie, gebruik hiervoor uitsluitend Falco CH46V
hydrauliek olie. Controleer het oliepeil tijdens het vullen, het peil moet tussen het onderste
(MIN) en bovenste streepje (MAX) op de oliepeilstok/olievuldop staan.
3. Sluit de brug nu aan op de elektrische voeding en zet nu de hoofdschakelaar van de brug op
de 1-positie (zie hoofdstuk 5, Bediening).
4. Druk nu op het bedieningspaneel op de HEF-knop (zie hoofdstuk 5, Bediening), het
ontluchten gaat automatisch. Laat de brug helemaal omhoog heffen en vervolgens weer
helemaal zakken.
5. Vul na het ontluchten de olie bij tot aan het MAX-teken, de brug dient weer in de laagste
stand te staan.
Het testen van de brug
Controle vooraf
1. Controleer eerst of alle verbindingen van moeren en bouten stevig vast zitten.
2. Controleer of alle knoppen soepel functioneren, wanneer de knop los wordt gelaten, dient
deze gelijk terug in positie te komen.
3. Controleer of alle hydraulische leidingen goed vastzitten en afsluiten.
4. Controleer of er geen lekkages zijn in het hydraulisch systeem.
5. Controleer of de elektrische voeding voldoet aan de eisen van de brug en of deze goed
geaard is.
Onbelast testen
1. Controleer of de draairichting van de motor overeen komt met de draairichting die is
aangegeven op de tandwielpomp.
2. Controleer of de arretering functioneert door de brug te laten zakken (zie hoofdstuk 5,
Bediening), de heflichamen dienen vanzelf te arreteren.
3. Controleer of beide heflichamen synchroon lopen.
4. Controleer de spanning van de staalkabels.
5. Controleer of de cilinders centraal in de kolom zitten.
6. Controleer of de heflichamen soepel omhoog en omlaag bewegen.
7. Controleer het hydraulisch systeem op lekkages.
8. Laat de brug twee keer volledig heffen en zakken.
Testen met belasting
Als alles op een goede manier werkt zonder dat de brug belast is, kan de brug met belasting getest
worden, plaats een voertuig op de brug, zie hoofdstuk 5 Bediening.
1. Laat het voertuig geleidelijk omhoog komen, eerst tot ongeveer 1m.
2. Controleer elk werkend onderdeel van de lift en stel onderdelen af indien nodig.
3. Als alles normaal verloopt, hef de auto dan naar de maximale hoogte.
4. Laat de brug twee keer volledig heffen en zakken.

16
Fig.13
5. Bediening
De 2-koloms hefbrug kan worden gebruikt om voertuigen te heffen tot een maximaal gewicht van
3500kg, hierdoor kunnen onderhoud en reparaties worden uitgevoerd aan de wagen.
Voorbereiding
Zet de auto in het midden tussen de twee kolommen neer, zodat het zwaartepunt gelijk ligt aan de
twee kolommen en plaats de telescopische armen onder het onderstel. Zorg ervoor dat het gewicht
van het voertuig gelijkmatig verdeeld is alvorens u de auto heft. Voordat u het voertuig gaat heffen,
draai de rubberen pads omhoog tot deze tegen de steunpunten van het voertuig aan zitten. U dient
de auto te ondersteunen onder de door de fabrikant van het voertuig aangegeven hefpunten, plaats
deze in het midden van de rubberen pads zodat het steungebied perfect is gecentreerd. Let op! Het
is mogelijk dat de fabrikant een adapter voorschrijft, lees daarom eerst de handleiding van het
voertuig voor u dit gaat heffen!
Heffen
Wanneer de stroom aangesloten is, draai de voedingshoofdschakelaar
(1, fig.13) van de positie ‘0’ naar ‘1’, het groene lampje (2, fig.13) gaat
nu branden. Druk dan op de Hef-knop (3, fig.13) en hef de auto
omhoog. Wanneer de auto 100-150mm van de grond geheven is, laat de
knop los en stop het heffen. Beweeg de auto heen en weer zodat u er
zeker van bent dat hij stevig en stabiel op de rubberen steunen rust.
Druk dan weer op de Hef- knop en verhoog de auto tot de gewenste
positie.
Stoppen
Laat de Hef-knop los, de hefbrug blijft nu stil staan.
Vergrendelen
Druk de hendel voor zakken (fig.14) omlaag en houd deze een paar
seconden in tot de brug in de vergrendeling hangt (deze zakt dan ook
niet meer). Wanneer de heflichamen zijn vergrendeld en niet meer
zakken, laat dan de hendel los. Let op! De brug dient te allen tijde
vergrendeld te zijn voordat er werkzaamheden aan het voertuig
mogen worden verricht!
Zakken
Hef de brug eerst een stukje omhoog, ontgrendel vervolgens de
arretering door het hengsel (1, fig.15) omlaag te trekken. Laat de brug
vervolgens zakken door de hendel voor zakken (fig.14) naar beneden
te drukken.
Fig.14
Fig.15

17
Aandachtspunten gedurende bediening
-Er mag zich niemand in de veiligheidszone bevinden bij het heffen en dalen van de brug.
-Wanneer het voertuig op de gewenste hoogte is, moet de brug vergrendeld worden. Pas
wanneer de brug vergrendeld is, mogen monteurs aan het voertuig gaan werken.
-Voordat u de auto laat zakken, dient de hele werkvloer onder de auto opgeruimd te
worden.
-Contoleer elke week ieder onderdeel van de bewegende delen, smeer de heflichamen en
controleer of alle bewegende onderdelen goed gesmeerd zijn en in de juiste positie
staan.
-Laat de brug helemaal zakken en controleer de olie in de olietank. Zorg ervoor dat de
olietank voldoende gevuld is.
-Wanneer u een probleem niet op kunt lossen, neem dan contact op met uw Falco
verkooppunt.
6. Veiligheidsvoorziening
Arreteringsmechanisme
LET OP! Controleer voorafgaand aan ieder gebruik of het
arreteringsmechanisme naar behoren functioneert, het niet opvolgen
van deze instructies kan leiden tot ernstige schade aan materialen
en/of ernstige verwondingen!
Beide heflichamen zijn voorzien van een mechanisch
arreteringsmechanisme (fig.16), dit wordt automatisch geactiveerd
wanneer de brug heft en vervolgens laat zakken. Wanneer men de brug
volledig wil laten zakken, dient men de brug een stukje omhoog te
heffen en vervolgens aan beide kolommen aan het koord (4, fig.16) bij
het heflichaam te trekken om de arretering in de vrije stand te zetten.
7. Onderhoud
Schoonhouden van de brug
De brug dient regelmatig met een vochtige doek te worden afgeveegd om hem schoon te houden.
Voordat u hem gaat afvegen, dient u de hoofdschakelaar op de 0-positie te zetten, zodat er geen
spanning op de brug staat. Het werkgebied rondom de brug dient te worden schoongeveegd.
Wanneer zich grote hopen vuil ophopen, zal dit het slijtingsproces van de brug versnellen, waardoor
de levensduur van de brug aanzienlijk vermindert.
Algemene controles
-Controleer de veiligheidsvoorzieningen van de brug aan het begin van iedere werkdag.
De arreteringen moeten goed functioneren, controleer of deze naar behoren
funcioneren voorafgaand aan ieder gebruik. Het heflichaam mag geen tekenen van
slijtage, scheurtjes en/of vervorming vertonen. Als u een defect ontdekt, dient de brug
onmiddellijk buiten gebruik te worden gesteld tot het defecte onderdeel is gerepareerd
of vervangen door een professionele monteur.
-Controleer dagelijks of de staalkabels goed bevestigd/geborgd zijn en of deze goed op
spanning zijn.
Fig.16

18
16
Onderhoud van het hydraulische systeem
Reiniging en olie vervangen
3 Maanden na ingebruikname dient u de olie van het hydraulisch systeem af te laten en het systeem
weer te vullen met nieuwe olie. Daarna dient u dit één keer in de zes maanden te doen, maak het
hydraulische systeem schoon en vervang de olie.
Vervangen van pakkingen
Wanneer u een olielekkage ontdekt, geef de machine dan een grondige inspectie. Als de lekkage het
gevolg is van slijtage van één of meerdere pakkingen dient u deze onmiddellijk te vervangen.
Keuring
LET OP! De 2-kolomsbrug dient aan de onderstaande eisen/keuring te voldoen.
-Controleer bij ingebruikname of de handleiding en EG-conformiteitsverklaring volledig
aanwezig zijn inclusief onderhoudsschema en inspectie certificaat.
-De brug dient iedere 12 maanden gekeurd te worden volgens de nationale normen door
een erkend bedrijf en/of een gespecialiseerd persoon.
-Valkenpower BV houdt zich aanbevolen voor het uitvoeren van elke door de wet
voorgeschreven controle.
-Een nauwkeurige inspectie op verandering door schokken op corrosie, scheurvorming,
vervorming dient bij intensief gebruik iedere maand plaats te vinden.
Onderhoud
LET OP! Controle en onderhoudswerkzaamheden dienen door een gespecialiseerd monteur
uitgevoerd te worden.
-Controleer voor ieder gebruik of de 2-kolomsbrug goed functioneert.
-Bij onzekerheden of vervorming dient de 2-kolomsbrug per direct buiten werking gesteld
te worden.
-Defecte onderdelen dienen door oorspronkelijke Falco onderdelen vervangen worden,
tevens dient dit te worden gedaan door een gespecialiseerd monteur. Het niet opvolgen
van deze instructies kan de garantie doen vervallen.
10

19
Onderhoudspunt
In
orde
Niet in
orde
Niet in orde, oplossing:
Opmerkingen:
Mechanisch
Controleer of alle bouten en moeren goed
vastzitten.
Draai de bouten/moeren stevig vast of vervang deze
wanneer nodig.
Controleer de kolommen op scheurtjes, slijtage en
tekenen van vervorming.
Stel de brug per direct buiten gebruik en neem
contact op met uw Falco-verkooppunt.
Controleer de hefarmen op scheurtjes, slijtage en
tekenen van vervorming.
Stel de brug per direct buiten gebruik, laat het
defect repareren/vervangen door een professionele
monteur, gebruik hiervoor alleen originele Falco-
onderdelen.
Controleer de staalkabels op scheurtjes, slijtage en
tekenen van vervorming.
Stel de brug per direct buiten gebruik, laat de
gehele staalkabel vervangen door een professionele
monteur, gebruik hiervoor alleen originele Falco-
onderdelen.
Controleer de ankerbouten op scheurtjes, slijtage
en tekenen van vervorming.
Vervang de ankerbout indien nodig, zorg ervoor dat
het gat in goede staat is, gebruik minimaal M18 x
160mm bouten en bij voorkeur chemische ankers.
Controleer de rubberen pads op scheurtjes, slijtage
en tekenen van vervorming.
Vervang de rubberen pads, gebruik hiervoor alleen
originele Falco-onderdelen.
Controleer de betonnen vloer op scheurtjes,
slijtage en tekenen van vervorming.
Stel de brug per direct buiten gebruik,
-Laat een professionele monteur de
situatie bedoordelen.
-Vervang de vloer indien nodig, de eisen
waaraan deze moet voldoen zijn terug
te vinden in hoofdstuk 3 van deze
gebruikershandleiding.
Controleer of de arretering van de heflichamen
correct functioneert.
Stel de lift per direct buiten gebruik
-Stel de arreteringen af zodat deze
correct functioneren.
-Indien nodig de arretering vervangen,
gebruik hiervoor alleen originele Falco-
onderdelen.
Standaard periodiek onderhoudsprotocol VL35F230B
