Gentile Signora/Signore, congratulazioni!
Lei ha acquistato una cappa di prestigio e di sicura qualità. Perché Lei possa ottenere
le migliori prestazioni, Le suggeriamo di seguire con attenzione le istruzioni per l’uso e
manutenzione che troverà in questo libretto; inoltre, per ordinare i filtri di ricambio al
carbone attivo utilizzi l’apposito tagliando che troverà allegato alla copertina.
Dear Sir/Madam, congratulations!
You have purchased a prestigious range hood of guaranteed quality. For best results, we
suggest that you carefully follow the operating and maintenance instructions provided in this
booklet; in addition, to order spare charcoal filters, use the special coupon on the cover.
Verehrte Kundin, verehrter Kunde
Kompliment! Sie haben eine qualitativ hochwertige Dunstabzugshaube erworben. Um ihre
Leistungsfähigkeit optimal nutzen zu können, sollten Sie die beiliegende Gebrauchs- und
Wartungsanleitung sorgfältig durchlesen und befolgen. Für die Bestellung der Ersatz-
Aktivkohlefilter verwenden Sie bitte den Coupon, der dem Deckblatt beiliegt.
Chère Madame/Cher Monsieur, félicitations!
Vous venez d’acheter une hotte haut de gamme. Pour en tirer les performances les
meilleures veuillez lire avec attention le mode d’emploi et la maintenance que vous trouvez
dans ce manuel ; pour commander les filtres de rechange au carbone actif veuillez vous
servir du coupon annexé à la couverture.
Enhorabuena Señora/Señor!
Ha comprado una campana extractora de prestigio y calidad segura. Para que pueda
obtener las mejores prestaciones, le sugerimos seguir con atención las instrucciones
contenidas en este manual para el uso y el mantenimiento. Para pedir los filtros de recambio
de carbón activo, utilice el cupón adjunto a la cubierta.
Prezada Senhora, prezado Senhor, parabéns!
Foi feita a aquisição de uma coifa de prestígio e de excelente qualidade. Para que possa ser
obtido o melhor desempenho, sugerimos que sejam seguidas com atenção as instruções
para o uso e a manutenção que estão apresentadas neste manual; além disso, para a
solicitação dos filtros de reposição de carvão ativado, use o cupão anexo à capa.
Ç˚ ÔËÓ·ÎË ÔÒÚËÊÌÓ Ë ‚˚ÒÓÍÓ͇˜ÒÚ‚ÌÌÓ ‚˚ÚflÊÌÓ ÛÒÚÓÈÒÚ‚Ó. ÑÎfl ÚÓ„Ó, ˜ÚÓ·˚ ÓÌÓ ‰‡‚‡ÎÓ
̇ËÎÛ˜¯Ë ÁÛθڇÚ˚, ÍÓÏ̉ÛÏ ‚ÌËχÚθÌÓ ÒΉӂ‡Ú¸ ËÌÒÚÛ͈ËflÏ ÔÓ ˝ÍÒÔÎÛ‡Ú‡ˆËË Ë ÛıÓ‰Û,
ÍÓÚÓ˚ ‚˚ Ì‡È‰Ú ‚ ˝ÚÓÏ ËÁ‰‡ÌËË; ÍÓÏ ÚÓ„Ó, ‰Îfl Á‡Í‡Á‡ Á‡Ô‡ÒÌ˚ı ÙËθÚÓ‚ ̇ ‡ÍÚË‚ËÓ‚‡ÌÌÓÏ
Û„Î ËÒÔÓθÁÛÈÚ ÒԈˇθÌ˚È Ú‡ÎÓÌ, ÍÓÚÓ˚È ‚˚ ÏÓÊÚ Ì‡ÈÚË ÔËÍÔÎÌÌ˚Ï Í Ó·ÎÓÊÍ.
Szanowni Państwo
Gratulujemy!
Zakupiliście prestiżowy okap kuchenny o gwarantowanej jakości. Dla uzyskania najlepszych wyni-
ków zalecamy, by starannie przestrzegaćinstrukcji obsługi i konserwacji zawartych w tej broszu-
rze. Ponadto, do zamawiania zapasowych filtrów z węglem drzewnym, wykorzystywaćspecjalny
kupon załączony na okładce.

1
1325
590
96,5
min 10/max25
1310
620 578
1358
625
150

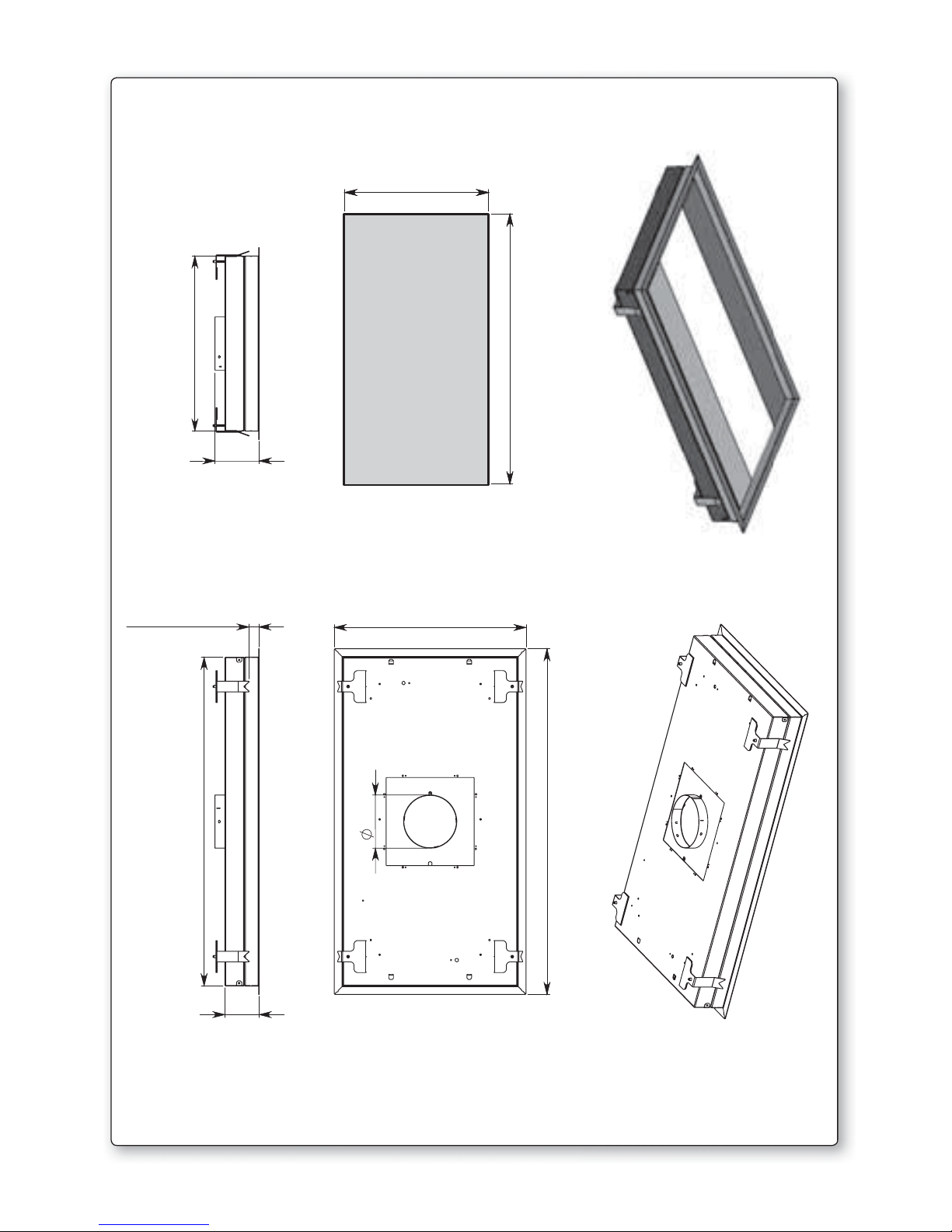

DIMENSIONE FORATURA / HOLE SIZES : 1325x590

2
96,5
min 10/max 25
1310
275
240
620
578 275
343
1358
625
DIMENSIONE FORATURA / HOLE SIZES : 1325x590
590
1325

3
96,5
min 10/max25
1310
90
220
620 578
195
275
1358
625
275 DIMENSIONE FORATURA / HOLE SIZES : 1325x590
590
1325

4
505
940
96,5
min 10/max 25
925 493
125
973
540
150
DIMENSIONE FORATURA / HOLE SIZES : 940x505
505
940

5
96,5
min 10/max 25
925 275
90
275
195
973
540
220
505
940
DIMENSIONE FORATURA / HOLE SIZES : 940x505
505
940

6
96,5
min 10/max25
925 275
493 275
343
240
973
540
505
940
DIMENSIONE FORATURA / HOLE SIZES : 940x505
505
940

7

8
AP
Magneti
Magnets
FC
4
5
1
2
3
1A
1B
Pulsantiera elettronica interna
Electronic pushbutton inside
UM
FM

9
A
AIR
B
AIR
x8
360°
FL
UM
FL
UM
2
3

10

11
FC
FR (optional)
360°
(optional)
7
6

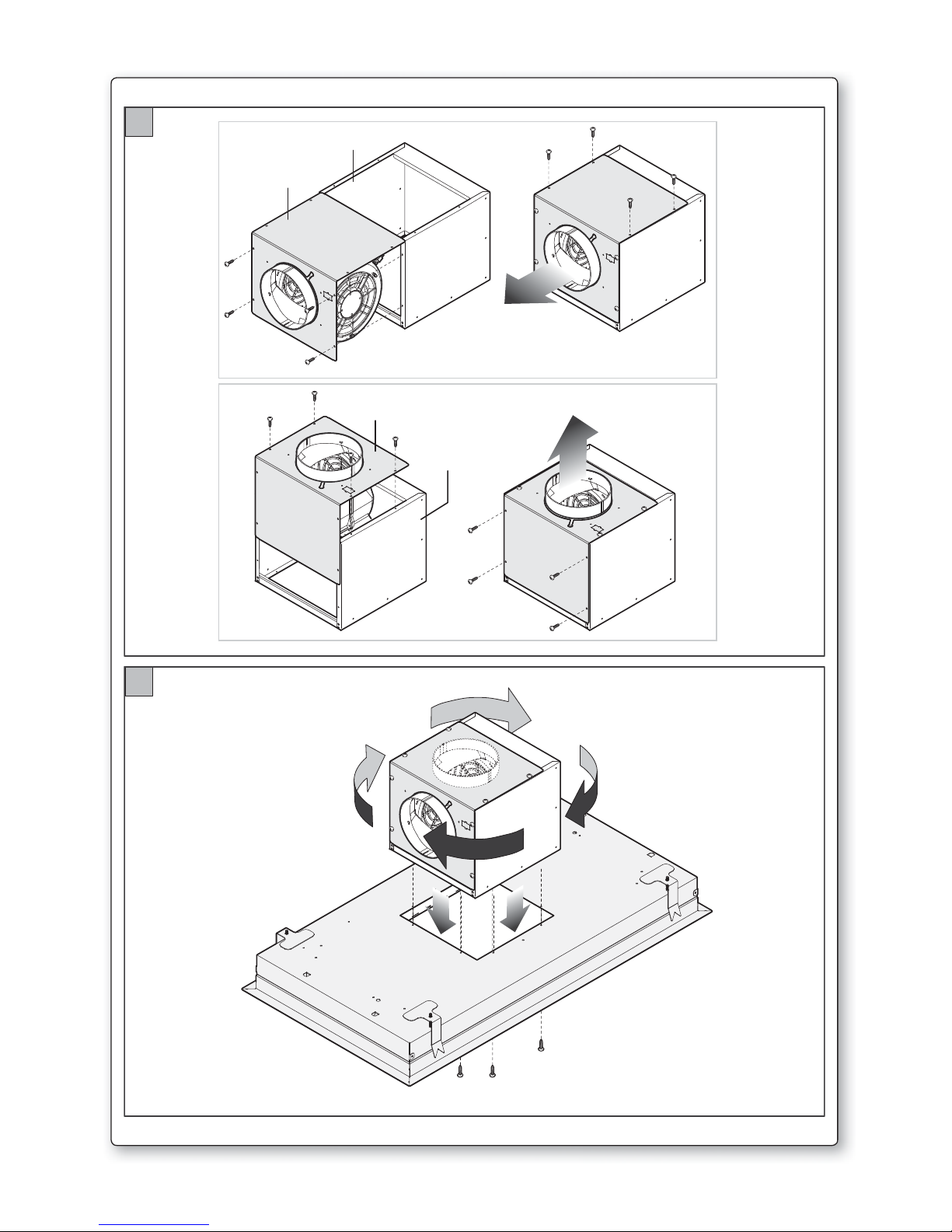

12
Fig. 8

13
ILIBRETTO ISTRUZIONI
AVVERTENZE
A
È molto importante che questo libretto istruzioni sia conservato insieme all’apparecchiatura
per qualsiasi futura consultazione.
Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il
libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente
del funzionamento della cappa e delle avvertenze relative.
Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi pre-
ghiamo, dunque, di volerlo leggere attentamente prima d’installare e di utilizzare l’apparec-
chio.
Questo apparecchio non deve essere utilizzato da bambini o persone infermi a meno che non
siano adeguatamente controllate da persone responsabili che si assicurino che l’apparecchio
sia utilizzato in sicurezza.
I bambini devono essere controllati da persona responsabile per assicurarsi che non giochino
con l’apparecchio.
Il lavoro di installazione deve essere eseguito, da installatori competenti e qualificati, secondo
le norme in vigore.
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal
suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo
da prevenire ogni rischio.
Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico per installare la
cappa dovrà essere eseguita solo da persone competenti.
È pericoloso modificare o tentare di modificare le caratteristiche di questo impianto. In caso di
riparazioni o mal funzionamento dell’apparecchio, non tentare di risolvere da soli il problema.
Le riparazioni effettuate da persone non competenti possono provocare danni.
Per eventuali interventi rivolgersi ad un Centro Assistenza Tecnica autorizzato ad eseguire
parti di ricambio.
Controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente quando l’appa-
recchio non viene usato. Leggere tutto il libretto istruzioni prima di effettuare operazioni sulla
cappa.
L’utilizzo della cappa non può essere diverso da quello di aspiratori di fumi di cottura su
cucine domestiche.
Qualsiasi utilizzo diverso da questo solleva il costruttore da qualsiasi responsabilità.
Il peso massimo complessivo di eventuali oggetti posizionatio appesi (ove previsto) sulla
cappa non deve superare 1,5 Kg.
Dopo l’installazione delle cappe in acciaio inox bisogna eseguire la pulizia della stessa per
rimuovere i residui di collante protettivo e le eventuali macchie di grasso o oli.
Per questa operazione il costruttore raccomanda l’utilizzo delle salviette in dotazione, dispo-
nibili anche in acquisto.
L’utilizzo di altre tipologie di detergenti solleva il costruttore dalla responsabilità sui danni
che ne potrebbero derivare.
SICUREZZA AVVERTENZE
L’impianto elettrico è munito di collegamento a terra secondo le norme di sicurezza internazio-
nali; è inoltre conforme alle normative Europee sull’antidisturbo radio.
Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (caldaie,
caminetti,ecc). Verificare che la tensione di rete corrisponda a quella riportata dalla targhetta
posta all’interno della cappa.
Italiano

14
Non fare cotture a fiamma “libera” sotto la cappa. Controllare le friggitrici durante l’uso: I’olio
surriscaldato potrebbe infiammarsi.
- Assicurarsi che vi sia una adeguata ventilazione nella stanza se la cappa è utilizzata con altri
apparecchi che utilizzano combustibili come gas o altro.
- Non accendere fiamme libere sotto la cappa.
- Non collegare l’apparecchio a condotti di scarico dei fumi prodotti dalla combustione (cal-
daie, caminetti, ecc).
- Assicurarsi che tutte le normative vigenti sullo scarico dell’aria all’esterno del locale siano
rispettate prima dell’utilizzo della cappa.
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l’appa-
recchio togliendo la spina o agendo sull’interruttore generale. La casa costruttrice declina
ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, essere
causati a persone, cose ed animali domestici in conseguenza alla mancanza di tutte le pre-
scrizioni indicate nell’apposito libretto istruzioni e concernenti, specialmente, le avvertenze
in tema di installazione, uso e manutenzione dell’apparecchio.
- Rischio di incendio se la pulizia non è condotta secondo le istruzioni del presente libretto.
ATTENZIONE: parti accessibili possono essere calde quando usate con apparecchi di cottura.
- La lunghezza massima della vite di fissaggio del camino (fornita dal fabbricante) è di 10 mm.
AVVERTENZA: l’installazione delle viti o dei dispositivi di fissaggio non conforme alle presenti
istruzioni può comportare rischi di natura elettrica.
CARATTERISTICHE TECNICHE
B
I dati tecnici dell’elettrodomestico sono riportati su delle targhette, posizionate all’interno della
cappa.
INSTALLAZIONE
C
(parte riservata solo a persone qualificate per il montaggio della cappa)
La distanza, fra piano cottura e parte inferiore della cappa, consigliata per l’installazione è di
circa 110 cm. In casi limiti, perdendo un po’ di efficienza, la distanza può essere incrementata
a circa 150 cm. La distanza minima non può essere inferiore a 65 cm come previsto dalla
normativa.
Se le istruzioni del piano di cottura a gas specificano una distanza maggiore, bisogna tenerne
conto.
Nella versione aspirante il tubo di uscita dei fumi deve avere un diametro non inferire a quello
del raccordo della cappa.
Nei tratti orizzontali il tubo deve avere una leggera inclinazione (10% circa) verso l’alto per
convogliare l’aria all’esterno dell’ambiente.
Ridurre al minimo le curve, verificare che i tubi abbiano una lunghezza minima indispensabile.
Rispettare le norme vigenti sullo scarico dell’aria all’esterno.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a
gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene
l’aspirazione dei fumi, secondo le norme vigenti.
Istruzioni di montaggio: vedi sez. “O” del presente manuale.
ALLACCIAMENTO ELETTRICO
D
(parte riservata solo a persone qualificate per l’allacciamento)
ATTENZIONE! Prima di effettuare qualsiasi operazione all’interno della cappa scollegare
l’apparecchio dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all’interno della cappa; nel ca-

15
so si verifichino tali situazioni contattare il centro assistenza più vicino. Per l’allacciamento
elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.
Controllare che la valvola limitatrice e l’impianto elettrico possano sopportare il carico dell’ap-
parecchio (vedere targhetta caratteristiche tecniche al punto B). Alcuni tipi di apparecchi
possono essere dotati di cavo senza spina; in questo caso, la spina da utilizzare deve essere
dei tipo “normalizzato” tenendo conto che:
- il filo giallo-verde deve essere utilizzato per la messa a terra,
- il filo blu deve essere utilizzato per il neutro,
- il filo marrone deve essere utilizzato per la fase, il cavo non deve entrare in contatto con
parti calde aventi temperature superiori a 70°C.
- montare sul cavo di alimentazione una spina adatta al carico e collegarla ad una adeguata
spina di sicurezza.
Se un apparecchio fisso non è provvisto di cavo di alimentazione e di spina, o di altro dispo-
sitivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, le
istruzioni devono indicare che tali dispositivi di disconnessione devono essere previsti nella
rete di alimentazione conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.
Prima di collegare l’apparecchio alla rete elettrica, controllare che:
- la tensione d’alimentazione corrisponda a quella indicata dalla targhetta caratteristiche
tecniche.
- la presa di terra sia corretta e funzionale.
- l’impianto di alimentazione sia munito di efficace collegamento di terra secondo le norme
vigenti.
- la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con l’apparecchiatu-
ra installata.
La casa costruttrice declina ogni responsabilità nel caso le norme di sicurezza non vengano
rispettate.
ECAPPA IN VERSIONE
AD EVACUAZIONE ESTERNA (aspirante)
In questa versione i fumi e i vapori della cucina vengono convogliati verso l’esterno attraverso
un tubo di scarico.
Il convogliatore di scarico che sporge sulla parte superiore della cappa deve essere collegato
con un tubo che conduce i fumi e i vapori in una uscita esterna. In questa versione vanno tolti
i filtri al carbone attivo se esistenti; per l’estrazione vedere istruzioni al punto F. Quando la
cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas
o altri combustibili, il locale deve disporre di sufficiente ventilazione secondo le norme vigenti.
Deviazione per la Germania:
Quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica
sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4
Pa (4 x 10-5 bar).
FCAPPA IN VERSIONE A RICICLO INTERNO (filtrante)
Cappa non predisposta per filtro carbone.
Per il miglior rendimento si consiglia di utilizzare la terza velocità in presenza di forti odori
e vapori, la seconda velocità nelle condizioni normali, la prima velocità per mantenere l’aria
pulita con bassi consumi di energia elettrica.
Italiano

16
Si consiglia di mettere in funzione la cappa quando si inizia a cuocere e manteneria in fun-
zione fino alla scomparsa degli odori.
GFUNZIONAMENTO PULSANTIERA ELETTRONICA
La cappa nuvola viene fornita con il radiocomando a 4 canali di serie aventi le seguenti funzioni:
Pulsante luce del telecomando: on/off luce.
Pulsante – e + decremento/incremento velocità (per avviare il motore premere indifferente-
mente tasto + o in tasto -.
Pulsante timer: timer di auto-spegnimento dopo 15 minuti.
AVVERTENZA: Posizionare l’apparecchio lontano da sorgenti di onde elettromagnetiche che
potrebbero interferire con l’elettronica della cappa. Distanza massima di funzionamento 5
metri. Tale distanza può variare in difetto in funzione delle interferenze elettromagnetiche di
altri apparecchi.
In caso di necessità la cappa può essere comandata in modalità manuale agendo sulla tastie-
ra posizionata sul corpo cappa, avente le seguenti funzioni:
Pulsante luce
• ON: luce accesa (pulsante illuminato);
• OFF: luce spenta;
Pulsante -
Premendo il tasto si riduce la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.
Pulsante +
Premendo il tasto si incrementa la velocità del motore.
La velocità 1, 2 e 3 è visualizzata dal n° di led accesi escluso led luce e timer.
(Nella versione a 4 velocità il tasto + presenta una luce intermittente. La 4° velocità o intensiva
è temporizzata e dopo circa 15 minuti il motore passa automaticamente in 3° velocità).
Pulsante modalità
Funzione: accensione e spegnimento motore cappa.
La funzione velocità desiderata permette di avviare il motore con l’ultima velocità selezionata
prima del precedente spegnimento.
Pulsante timer
Questa funzione permette lo spegnimento automatico della cappa dopo 15 minuti di funzio-
namento alla velocità precedentemente impostata (pulsante con luce intermittente).
RADIOCOMANDO OPERANTE A 433,92MHZ.
Caratteristiche tecniche:
Alimentazione batteria 3V al litio (tipo CR2032)
consumo in trasm. 6mA
Antenna incorporata
Tipo oscillatore SAW
Temp. di esercizio -10 . . . +55°C
Premendo uno dei tasti Il led si accende indicando la trasmissione del codice. Se il led non si
accende, la batteria potrebbe essere scarica.
Sostituzione della batteria: aprire il coperchio posteriore quindi inserire la batteria rispet-
tando la polarità.
ATTENZIONE! Pericolo d’esplosione se la batteria è sostituita con un’altra di tipo scorretto.
Per lo smaltimento della batteria attenersi alle normative vigenti in materia.
Il produttore
Falmec S.p.A. - Via dell’Artigianato, 42 - 31029 Vittorio Veneto (TV) - ITALIA

17
dichiara che questo radiocomando è conforme a tutte le norme tecniche relative al prodotto
entro il campo di applicabilità della direttiva 1999/5/CE.
Sono state eseguite tutte le necessarie prove di radiofrequenza.
ETSI EN 300 220-2 V2.1.2 (2007-06) EN 60950-1 (2001)
ETSI EN 301 489-1 V1.4.1 (2002) EN 50371 (2004-06)
ETSI EN 301 489-3 V1.4.1 (2002)
ISTRUZIONE CAMBIO CODICE RADIOCOMANDO
(da utilizzare solo in caso di malfunzionamento dovuto ad interferenze)
Scollegare l’apparecchio dalla rete elettrica.
Per entrare nella modalità cambio codice si deve premere il tasto “Luce” assieme al tasto “Ti-
mer” (del radiocomando) per più di 3 s. Dopo 3s il LED incomincia a lampeggiare lentamente.
Se ora entro 5s si preme sul tasto “-” (del radiocomando), viene generato e memorizzato nel
telecomando un nuovo codice in modo casuale. La memorizzazione viene confermata da tre
brevi lampeggi del LED.
Per ritornare al codice di default: premere il tasto “-” assieme al tasto “+” del ra diocomando
per più di 5s. Dopo 5s viene memorizzato nel telecomando il codice di default. La memorizzazio-
ne viene confermata da tre brevi lampeggi del LED. Collegare l’apparecchio alla rete elettrica
e verificare che luci e motori siano spenti.
Premere il tasto timer della pulsantiera per 2 secondi e all’accensione del led rosso della
pulsantiera premere un tasto qualsiasi del radiocomando entro 10 sec.
Con questa operazione viene registrato in nuovo codice di trasmissione.
FILTRI METALLICI E FILTRI CARBONE
H
1. FILTRI METALLICI
Per accedere ai filtri metallici aprire il pannello AP (vedi fig. 1). Per rimuovere il filtro me-
tallico antigrasso agire sulla maniglia.
2. FILTRI AL CARBONE ATTIVO
Cappa non predisposta per filtro carbone.
ILLUMINAZIONE MONTAGGIO E SOSTITUZIONE
I
LAMPADA FLUORESCENTE
(parte riservata solo a personale qualificato)

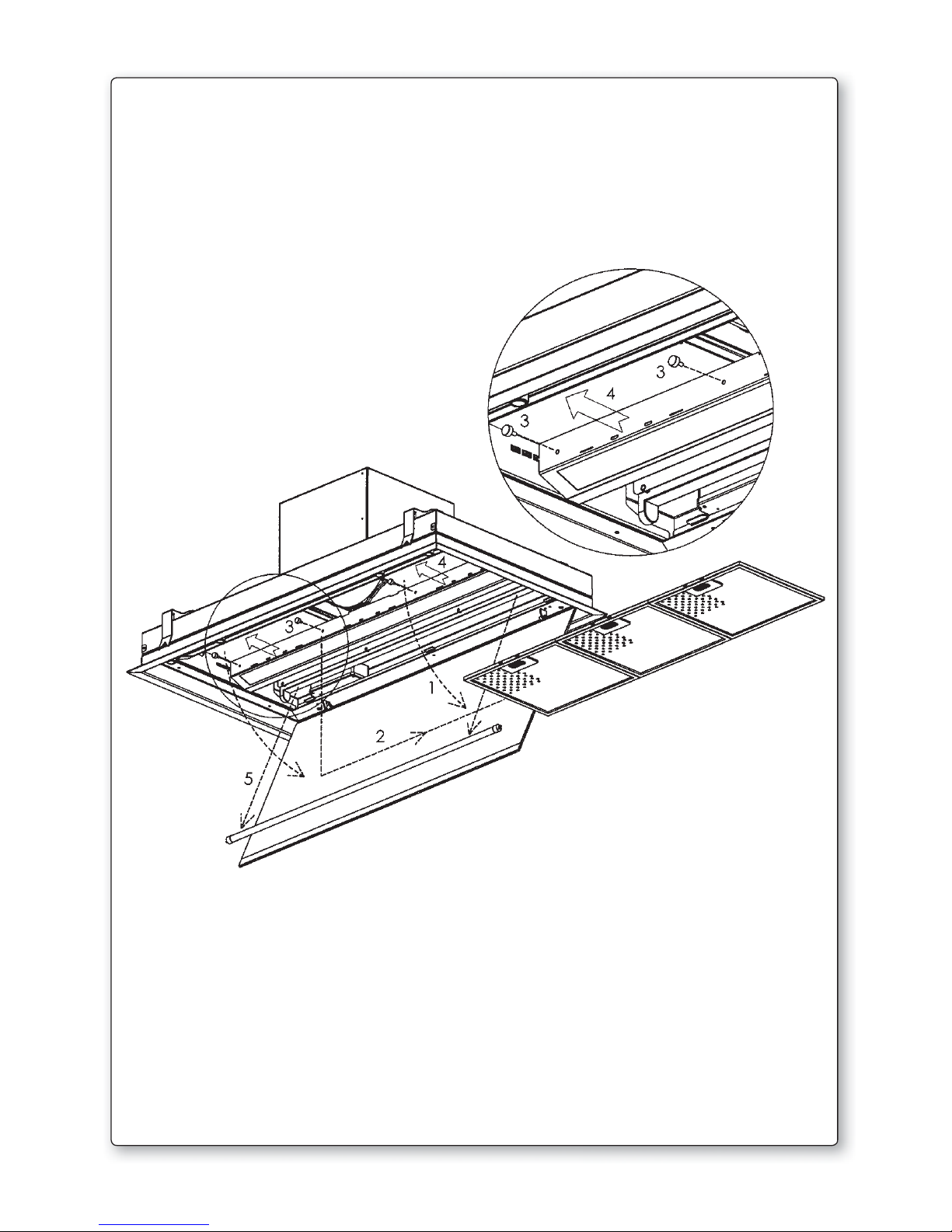

Sostituzione del tubo fluorescente (fig. 8):
a) Scollegare l’apparecchio dalla rete di alimentazione;
b) Rimuovere l’eventuale pannello in acciaio svitando le viti di fissaggio;
c) Togliere il tubo fluorescente ruotandolo di 90° e sostituirlo con uno di analoghe caratteri-
stiche;
d) Ricollegare l’apparecchio alla rete di alimentazione.
Italiano

18
MANUTENZIONE E PULIZIA
L
Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel
tempo. Particolari attenzioni vanno rivolte ai filtri metallici antigrasso ed ai filtri al carbone
attivo, infatti la pulizia frequente dei filtri e dei loro supporti garantisce che sulla cappa non si
accumulino grassi che sono pericolosi per la facilità di incendio.
1. FILTRI ANTIGRASSO METALLICI
Hanno la funzione di trattenere le particelle grasse in sospensione, pertanto si consiglia di
lavarli ogni mese in acqua calda e detersivo evitando di piegarli. Attendere che siano ben
asciutti prima di rimontarli.
Per lo smontaggio e montaggio vedi istruzioni al punto H1. Si raccomanda costante fre-
quenza nell’operazione.
2. FILTRI AL CARBONE ATTIVO
Cappa non predisposta per filtro carbone.
3. PULIZIA ESTERNA
Si raccomanda di pulire le superfici esterne delle cappe almeno ogni 15 giorni per evitare
che le sostanze oleose o grasse possano intaccare le superfici in acciaio.
La pulizia della cappa va eseguita usando un panno umido con detersivo liquido neutro o
con alcool denaturato.
Nel caso di materiale con trattamento antimpronta (Fasteel) eseguire la pulizia solo con
acqua e sapone neutro utilizzando un panno morbido avendo cura di risciacquare e
asciugare accuratamente. Non si devono utilizzare prodotti contenenti sostanza abrasive,
panni con superfici ruvide o panni comunemente in commercio per la pulizia dell’acciaio.
L’utilizzo di sostanze abrasive e panni ruvidi danneggerà irreparabilmente il trattamento
superficiale dell’acciaio.
Conseguenza diretta del non rispetto di tali avvertenze sarà il deterioramento irreversibile
della superficie dell’acciaio.
Tali avvertenze dovranno essere conservate insieme al libretto istruzioni della cappa. Il
produttore declina ogni responsabilità qualora non vengano rispettate tali istruzioni.
4. PULIZIA INTERNA
É vietata la pulizia di parti elettriche o parti relative al motore all’interno della cappa, con
liquidi o solventi;
Non usare prodotti contenenti abrasivi.
Effettuare tutte queste operazioni scollegando preventivamente l’apparecchio dalla rete
elettrica.
GARANZIA
M
La sua nuova apparecchiatura è coperta da garanzia. Le condizioni di garanzia sono riportate
per esteso sull’ultima pagina di copertina di questo libretto.
La casa costruttrice non risponde delle possibili inesattezze, imputabili ad errori di stampa
o di trascrizione, contenute nel presente libretto. Si riserva di apportare ai propri prodotti
quelle modifiche che ritenesse necessarie o utili, anche nell’interesse dell’utenza, senza
pregiudicare le ca ratteristiche essenziali di funzionalità e di sicurezza.

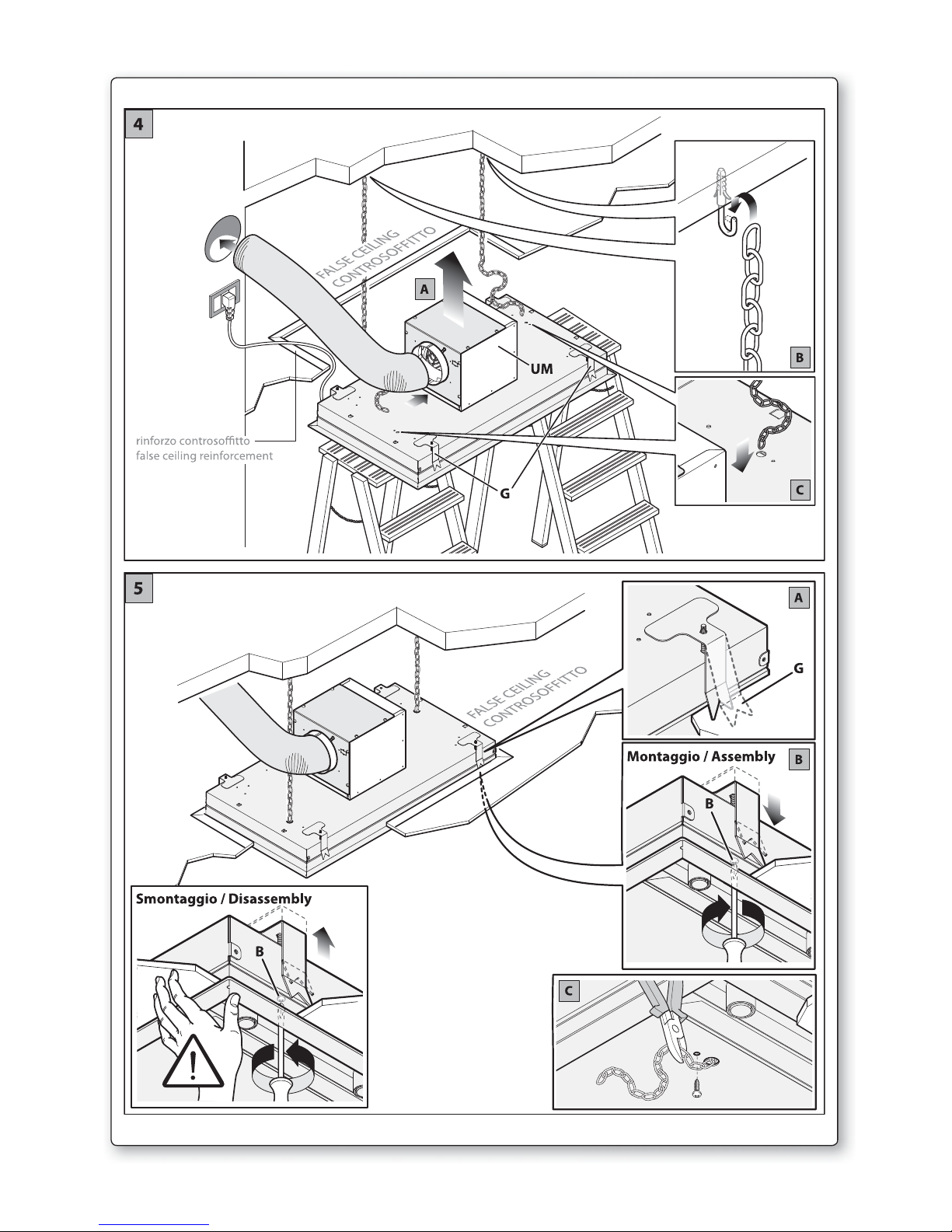

MONTAGGIO CAPPA
N
(gli schemi di montaggio sono indicativi e validi sia per la versione da 90 che da 140 con 2
motori)
