Fantec AluDOCK2X User manual

www.fantec.de • www.fantec-forum.de
BENUTZERHANDBUCH
USER MANUAL DE |EN
MODEL: FANTEC AluDOCK2X
2.5”/ 3.5” Dual SATA HDD
Docking Station

2
FANTEC AluDOCK2X Docking Station
Inhalt:
1) EINLEITUNG....................................................................3
2) SPEZIFIKATIONEN...........................................................3
3) LIEFERUMFANG...........................................................4
4) EIGENSCHAFTEN............................................................4
5) HDD DOCKINGSTATION..............................................................4
6) FESTPLATTE EINSETZEN UND ENTNEHMEN................................6
7) GERÄT ZUM KLONEN VERWENDEN...........................................7
8) GERÄT ALS DOCKINGSTATION VERWENDEN..............................9
9) FESTPLATTEN INITIALISIEREN UND FORMATIEREN..................10
10) KONTAKT & TECHNISCHER SUPPORT.......................................15

3
FANTEC AluDOCK2X Docking Station
1) EInlEItung
Die Fantec AluDOCK2X USB 3.0 Dockingstation ist ein multifunktionales
Speichergerät zum Erstellen von Kopien von Festplatten, sowie
ein USB 3.0 Speichermedium mit hoher Kapazität. Das funktionale
Dockingdesign ermöglicht schnellen Zugriff und das leichte
Auswechseln Ihrer Festplatten. Mit seiner integrierten One-Touch-Klon-
Funktion können Sie Sektor für Sektor Kopien ohne Anschluss an einen
Computer erstellen. Dieses sogenannte Klonen ermöglicht Ihnen die
Erstellung von 100% identischen Kopien Ihres Laufwerks, unabhängig
von den darauf gespeicherten Inhalten (Betriebssystem, Daten usw.).
Bei Anschluss an einen Computer verwandelt sich das Gerät in ein USB
3.0 Speichermedium und kann bis zu 2 unabhängige Speicherlaufwerke
gleichzeitig bereitstellen. Ob für Datenzugriff oder Klonen, die
AluDOCK2X von FANTEC bietet die perfekte Lösung.
2) SpEzIfIkatIonEn
Unterstützte Geräte: SATA I/II/III Festplatten bis zu 6TB*
& SSD
Gerätegröße: 2,5” oder 3,5”
Interne Schnittstelle: SATA 6 Gbit/s
Externe Schnittstelle: Superspeed USB 3.0 (abwärts
kompatibel mit USB 2.0 und 1.1)
Spannungsversorgung: Netzteil, 12 V / 3 A
Material: Sandgestrahltes Aluminium
und Kunststoff
Abmessungen (BxTxH): 150mm x 108mm x 61,5mm
Unterstützte Betriebssysteme Windows® Vista, 7, 8, 8.1,10
Mac OS X 10.6 und höher, Linux
*Stand: August 2015

4
FANTEC AluDOCK2X Docking Station
4) EIgEnSchaftEn
 • ComputerunabhängigeKlonundUSB3.0Dockingstation
 • One-TouchKlonFunktionfür1:1Kopien
 • LEDsfürVerbindungsstatusundKlonfortschritt
 • FunktionalesDockingdesignfürschnellenundeinfachen
Festplatten Austausch
 • FürUSB3.0GeschwindigkeitmussIhrSystem
USB 3.0 Spezifikationen unterstützen
3)
lIEfErumfang
 • FANTECAluDOCK2X
 • USB3.0Kabel
 • Netzteil
 • Bedienungsanleitung
Frontansicht
USB Verbindung
Ein/Aus
Steckplatz 1 (Quelle)
Steckplatz 2 (Ziel)
Klon-Taste
5) hdd dockIngStatIon
1
2
3
4
5

5
FANTEC AluDOCK2X Docking Station
Rückansicht
USB 3.0 Port (zum Klonen nicht anschließen!)
Stromversorgung
Hauptschalter
Draufsicht
Steckplatz 1 Schnittstelle
Steckplatz 1 Auswurftaste
Steckplatz 2 Schnittstelle
Steckplatz 2 Auswurftaste
6
9
7
10
8
11
12

6
FANTEC AluDOCK2X Docking Station
6) fEStplattE EInSEtzEn und EntnEhmEn
1. Suchen Sie die Position des SATA-Anschlusses im Steckplatz.
2. Richten Sie das 2,5” oder 3,5” HDD/SSD Laufwerk auf den
Anschluss des Steckplatzes aus und drücken Sie das Laufwerk
vorsichtig in den SATA-Anschluss.
3. Zum Herausnehmen verwenden Sie die Auswurftaste für das
entsprechende Laufwerk. Drücken Sie langsam auf die Auswurftaste
und halten Sie das Laufwerk während des Trennens mit der Hand
fest.

7
FANTEC AluDOCK2X Docking Station
7) gErät zum klonEn vErwEndEn
wIchtIgEr hInwEIS:
Vergewissern Sie sich beim Klonen, dass das Quelllaufwerk in
Steckplatz 1 und das Ziellaufwerk in Steckplatz 2 eingesteckt ist. Das
Ziellaufwerk in Steckplatz 2 darf keine geringere Kapazität haben als
das Quelllaufwerk.
1. Schließen Sie das Netzteil an der Dockingstation und an einer
Steckdose an.
2. Vergewissern Sie sich, dass der USB-Port nicht verbunden ist und
das Gerät im alleinstehenden Modus arbeitet.
3. Setzen Sie Ihr Quelllaufwerk in Steckplatz 1 und das Ziellaufwerk in
Steckplatz 2 ein.
4. Schalten Sie das Gerät mit dem Hauptschalter auf der Rückseite ein
[alle LEDs blinken und die Ein/Aus-LED leuchtet].
5. Warten Sie ca. 15-20 Sekunden ab, bis das Laufwerk von der
Dockingstation erkannt wird.
6. Halten Sie die Klon-Taste für 5 Sekunden gedrückt, um den Vorgang
zu starten.
7. Jede LED stellt 25% Fortschritt dar. Erst wenn die gesamten 25%
von HDD1 auf HDD2 kopiert sind, leuchtet die LED dauerhaft,
während die andere(n) LED(s) vor- und zurück laufen.
Nach der Beendigung des Klonvorgangs blinken alle LEDs
gleichmäßig, bis das Gerät ausgeschaltet wird.

8
FANTEC AluDOCK2X Docking Station
LED-Status im Klon-Modus
Informationen zum Klonen
LED Status
USB
25%
EIN/AUS
50%
STECK-
PLATZ 1
75%
STECK-
PLATZ 2
100%
2 Laufwerke
installiert,
Klonen gestartet
LED leuchtet Orange für 25% Fortschritt
Klonen läuft Orange LED bewegt sich von links nach rechts
Klonen beendet Alle LEDs blinken orange
Klonen
fehlgeschlagen
Leuchtet
rot
1. Alle Daten auf dem Ziellaufwerk gehen verloren, sobald das
Klonen beginnt.
2. Die Kapazität des Ziellaufwerks muss gleich oder größer als das
Quellenlaufwerk sein. Ist die Kapazität größer, so kann die nach
dem Klonen verbleibende Kapazität zu einer neuen Partition angelegt
werden. Folgen Sie den Formatierungshinweisen in dieser Anleitung.

9
FANTEC AluDOCK2X Docking Station
8) gErät alS dockIngStatIon vErwEndEn
1. Schalten Sie Ihren Computer ein.
2. Schließen Sie das Netzteil an der Dockingstation und an einer
Steckdose an.
3. Schließen Sie ein USB 3.0 Kabel an der Dockingstation und an einem
USB 3.0 / 2.0 Port an Ihrem Computer an.
4. Schalten Sie das Gerät mit dem Hauptschalter auf der Rückseite
ein [HDD-, Ein/Aus- und USB-LEDs blinken und leuchten dann].
5. Ist das eingesetzte Laufwerk brandneu, müssen Sie die Festplatte
initialisieren und das Laufwerk formatieren. Ist ein älteres Laufwerk
mit Daten eingesetzt, wird eine Rückmeldung vom Computer
angezeigt, dass das Laufwerk betriebsbereit ist.
6. Anleitungen zur Initialisierung einer neuen Festplatte finden Sie in
den Formatierungshinweisen.
LED Status
USB EIN/AUS STECK-
PLATZ 1
STECK-
PLATZ 2
25% 50% 75% 100%
STANDBY Leuchtet
rot
Laufwerk 1
installiert Blau Blau Blinkt blau bei Zugriff
Laufwerk 2
installiert Blau Blau Blinkt blau bei Zugriff
Laufwerk 1/2
installiert Blau Blau Blinkt blau bei Zugriff
Blinkt blau
bei Zugriff
LED Status im Docking Modus

10
FANTEC AluDOCK2X Docking Station
Energiesparmodus
Die Dockingstation schaltet sich automatisch ab, wenn Ihr System dies
unterstützt und sich in den Ruhe- oder Energiesparmodus begibt.
Insofern Ihr System diese Funktion nicht unterstützt, bleibt die
Dockingstation und die eingesteckten Festplatten auch im Ruhe- oder
Energiesparmodus aktiv.
9)
fEStplattEn InItIalISIErEn und formatIErEn
MS Windows (32/64 bit)
Wenn Sie unformatierte Festplatten verwenden, müssen diese zunächst
initialisiert werden. Dazu führen Sie bitte “Start” und “Ausführen” an
Ihrem Windows PC aus und tippen Sie “diskmgmt.msc” ein. Danach
drücken Sie die “ENTER” Taste.
1. Initialisieren Sie die neue Festplatte.

11
FANTEC AluDOCK2X Docking Station
2. Legen Sie eine Partition an und führen Sie die Formatierung durch.
3. Festplatte ist fertig formatiert.
MBR oder GPT Modus
WICHTIG: Bitte benutzen Sie GPT (Vista/7/8/8.1/10), wenn die
Festplatte eine Kapazität über 2TB hat. Benutzen Sie MBR, wenn die
Festplattenkapazität max. 2TB beträgt.

12
FANTEC AluDOCK2X Docking Station
Ausgewählter MBR Modus für Festplatten unter 2TB
Ausgewählter GPT Modus für Festplatten über 2TB
MAC OS X ab 10.6
1. Klicken Sie auf Programme > Dienstprogramme >
Festplatten-Diestprogramm.
MBR (Master Boot Record)
GPT (GUID Partition Table)

13
FANTEC AluDOCK2X Docking Station
2. Festplatte initialisieren.
3. Klicken Sie auf den Tab Löschen > wählen Sie ein
Dateiformat aus und klicken Sie auf Löschen.
4. Klicken Sie auf Löschen.

14
FANTEC AluDOCK2X Docking Station

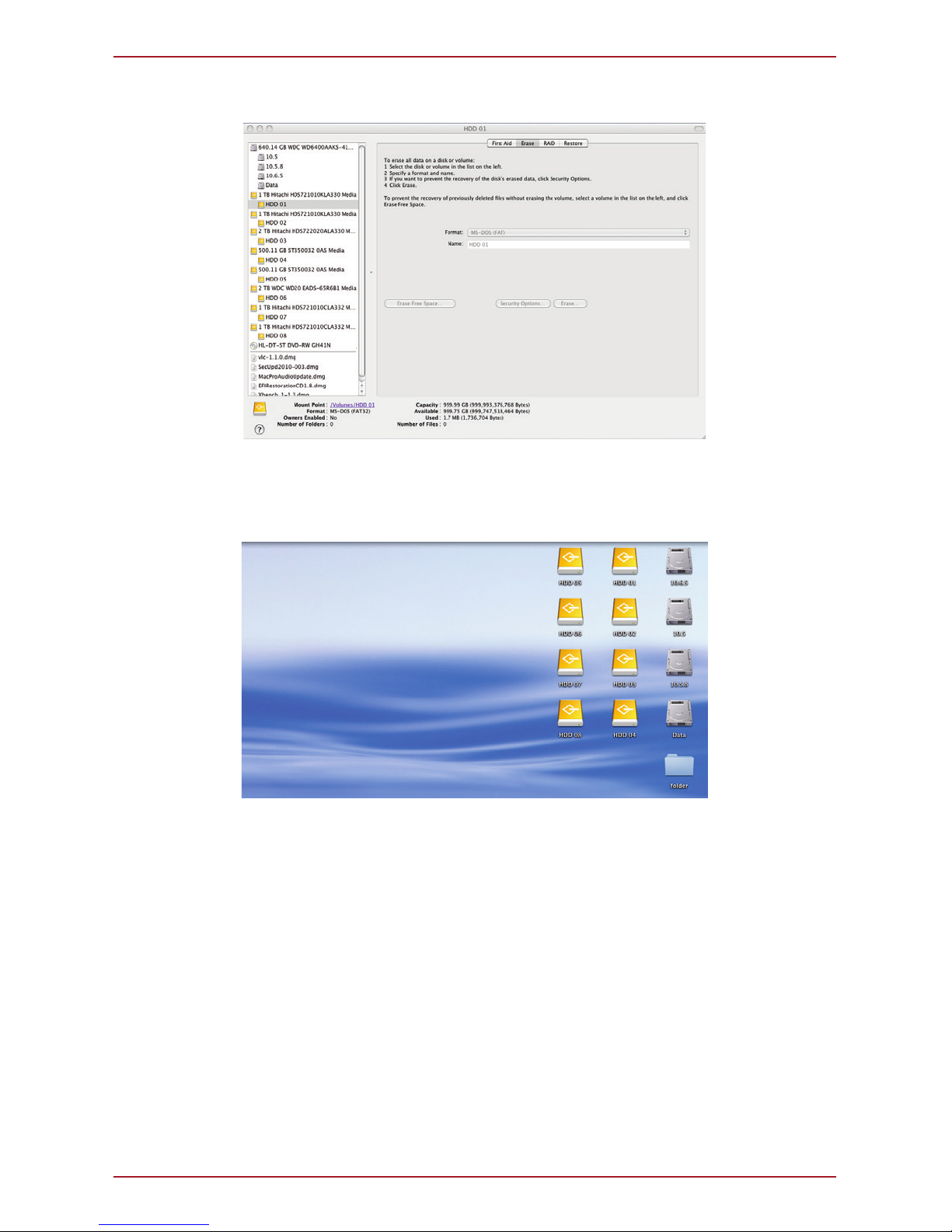

5. Festplatte wird formatiert.
6. Festplatte fertig formatiert.

15
FANTEC AluDOCK2X Docking Station
www.fantec.de • www.fantec-forum.de
10) kontakt & tEchnISchEr Support
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Unsere
Produkte werden mit größter Sorgfalt entwickelt und produziert, um ein
Höchstmaß an Qualität bieten zu können.
1. Bitte lesen Sie das Handbuch und besuchen Sie das
FANTEC Technic & Support Forum unter
www.fantec-forum.de
Dort finden Sie Antworten auf viele Fragen, Hilfestellungen und
Lösungsansätze.
2. Sollte ein Problem weiterhin bestehen, wenden Sie sich bitte an
unsere Serviceabteilung.
•perTelefonunterderServicenummer:
01805-32 68 32*
Erreichbar von Montag - Freitag 9.00 - 17.00 Uhr
*(0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Min.)
•oderperE-Mailan:
[email protected]
Anschrift für RMA Sendungen:
FANTEC GmbH
Abteilung RMA/Service
Billwerder Billdeich 605B
21033 Hamburg
Konformitätserklärung:
http://www.fantec.de/unternehmen/bestimmungenrichtlinien/ce/

16
FANTEC AluDOCK2X Docking Station
tablE of contEntS:
1) INTRODUCTION..............................................................17
2) SPECIFICATIONS............................................................17
3) PACKAGE CONTENTS...............................................................18
4) FEATURES......................................................................18
5) HDD DOCKINGSTATION............................................................18
6) HARD DRIVE INSTALLATION AND REMOVAL..............................20
7) USING THE DEVICE FOR CLONING............................................21
8) USING THE DEVICE AS A DOCKING STATION...........................23
9) HDD INITIALIZING AND FORMATTING......................................24
10) CONTACT & TECHNICAL SUPPORT...........................................29

17
FANTEC AluDOCK2X Docking Station
1) IntroductIon
The Fantec AluDOCK2X USB 3.0 docking station a multifunctional
storage device for duplicating hard drives as well as a high capacity
USB 3.0 storage. The funktional docking design allows quick
access and removal of your hard drives and SSDs. With its’ built-in
OneTouch cloning option; you can execute sector-by-sector copies
as a standalone device without even connecting to a computer. This
so called cloning allows you to make 100% identical copies of your
volume, no matter what kind of content (OS, data, etc.) is stored on it.
When connected to a computer, the device turns into a USB 3.0 storage
device and can handle up to 2 independent storage drives at the same
time. Whether your need is data access or cloning, the AluDOCK2X from
FANTEC provides the perfect solution.
2) SpEcIfIcatIonS
Device Support: SATA I/II/III Hard Drives up to 6TB*
& SSD
Device Size: 2.5” or 3.5”
Internal Interface: SATA 6 Gbps
External Interface: Superspeed USB 3.0 (Downwards
compatible to USB 2.0 & 1.1)
Power Supply: AC Adapter, 12V / 3A
Material Sandblasted aluminum & plastic
Dimensions (W/D/H): 150mm x 108mm x 61.5mm
OS Support Windows® Vista, 7, 8, 8.1,10
Mac OS X 10.6 & above, Linux
*Status: August 2015

18
FANTEC AluDOCK2X Docking Station
4) fEaturES
 • StandalonestorageClone&USB3.0Dockingstation
 • OneTouchSector-by-Sectorcloning
 • LEDlightsforconnectionstatusandcloningprogress
 • FunctionalDockingdesignforquickandeasy
exchange and access
 • ForUSB3.0speed,thesystemmustsupportUSB3.0
specifications
3)
packagE contEntS
 • FANTECAluDOCK2X
 • USB3.0Cable
 • PowerAdapter
 • UserManual
Front View
USB Connection
Power
Slot 1 (Source)
Slot 2 (Destination)
Clone Button
5) hdd dockIngStatIon
1
2
3
4
5

19
FANTEC AluDOCK2X Docking Station
Rear View
USB 3.0 interface (do not connect if cloning)
Power adapter interface
Power switch
Top View
Slot 1 interface
Slot 1 eject button
Slot 2 interface
Slot 2 ejection button
6
9
7
10
8
11
12

20
FANTEC AluDOCK2X Docking Station
6) hard drIvE InStallatIon and rEmoval
1. Locate the position of the SATA connector in the slot.
2. Align the 2.5” or 3.5” HDD/SSD SATA drive with the interface of the
slot and push the drive carefully into the SATA interface.
3. To remove the drive, use the eject button corresponding to the drive
you want to remove. Press the eject button slowly while holding the
drive as it disconnect from the SATA interface.
