Fantec SQ-35U3e
4x 3.5" SATA HDD USB3.0 eSATA
User Manual
Include
☆Note
☆About the Device
☆Hardware Installation Guide
☆HDD Formatting Guide

Fantec SQ-35U3e User Manual
1
1. Note
-eSATA and USB 3.0 connection (downwards compatible with USB 2.0 and USB 1.1)
-Auto Power Saving will sleep/wake the drives with the PC
-Reduce 25% power consumption with Green Power Design
-Reduce 33%of HDD Temperature with 80 mm Cooling FAN and smart ventilation design.
-Up to 5Gbps transfer speed with USB3.0 connection.
-SATA-II interface and HDD supports SATA – I, II, III
-4 HDDs are operated distinctively, Plug & Play, and Hot swappable
-Each HDD capacity supports up to 3TB in GPT format, W7/Vista
-Windows XP can’t support 3TB HDD
Notice:
1. Please read the manual carefully before you begin installing and using this product.
2. This product operates between 0oC to 40oC with a relative humidity between 0% to 80%.
Be sure the unit is operating in a well ventilated environment.
3. Do not block any holes of the ventilation on the product in order to retain the best heat
dissipation efficiency possible.
4. Do not place any liquids or chemical hazards near the product.
5. This product operates using a 12V/DC @4A output, 100V~240V/AC input power adapter.
Do not use any other types of AC/DC rating’s adapter which differs to the mentioned
specifications. Doing so will severe damage the product.
6. The power adapter should be well ventilated and not be covered by any object.
7. HDDs must be well secured and fixed to the HDD-tray before sliding the HDD-tray into
the Multi-HDD frame.

Fantec SQ-35U3e User Manual
2
2. About the Device
Hardware Overvie_______________________________________________________________________________
Power DC input
Receptor for the provided Power Adapter
- 12V DC, 100-240V AC, 50-60Hz
PC connection interface
USB 3.0
Connect USB 3.0 Cable to computer
eSATA
Connect eSATA Cable to computer
Note: When connecting eSATA and USB3.0 to the PC at the same time, the PC will recognize
eSATA.
FAN Speed Control
Control wheel
Turn the wheel to control the fan speed
LED Indication:
Power LED Green
ON : Power input
OFF: Power Removed
HDD 1 LED Blue ON : HDD inserted
Flashing: Accessing (Read/Write)
OFF: HDD not installed/Removed
HDD 2 LED Blue
ON : HDD inserted
Flashing: Accessing (Read/Write)
OFF: HDD not installed/Removed
HDD 3 LED Blue
ON : HDD inserted
Flashing: Accessing (Read/Write)
OFF: HDD not installed/Removed
HDD 4 LED Blue
ON : HDD inserted
Flashing: Accessing (Read/Write)
OFF: HDD not installed/Removed

Fantec SQ-35U3e User Manual
3
Front / Back View
Power LED
HDD1 LED
HDD2 LED
HDD3 LED
HDD4 LED

Fantec SQ-35U3e User Manual
4
3. Hardware Installation Guide
Step1: Push the Locker switch to the left side to unlock the HDD tray.
Step2: Take out the HDD trays.

Fantec SQ-35U3e User Manual
5
Step3: Gluing the rubber pad to the middle at inner side of HDD tray if your HDD is a little
shorter.
Step4: Install the HDD into the tray and insert one screw on each side. Make sure screws are
firmly tightened, holding the tray and HDD together.

Fantec SQ-35U3e User Manual
6
Step5: Slide HDD trays into the case.
Step5: Push the switch to the right side to lock the HDD tray.

Fantec SQ-35U3e User Manual
7
4. HDD Formatting Guide
STEP1: Right-click on “My Computer” icon and select the ”Manage” column.
STEP2: Select “Disk Management” and you will see your External HDD showed
“Unallocated”.

Fantec SQ-35U3e User Manual
8
STEP3: Right-click on the “Unallocated” block and select
“New Partition”.
STEP4: The “New Partition Wizard” will appear. Please follow the instruction of the wizard to
complete.

Fantec SQ-35U3e User Manual
9

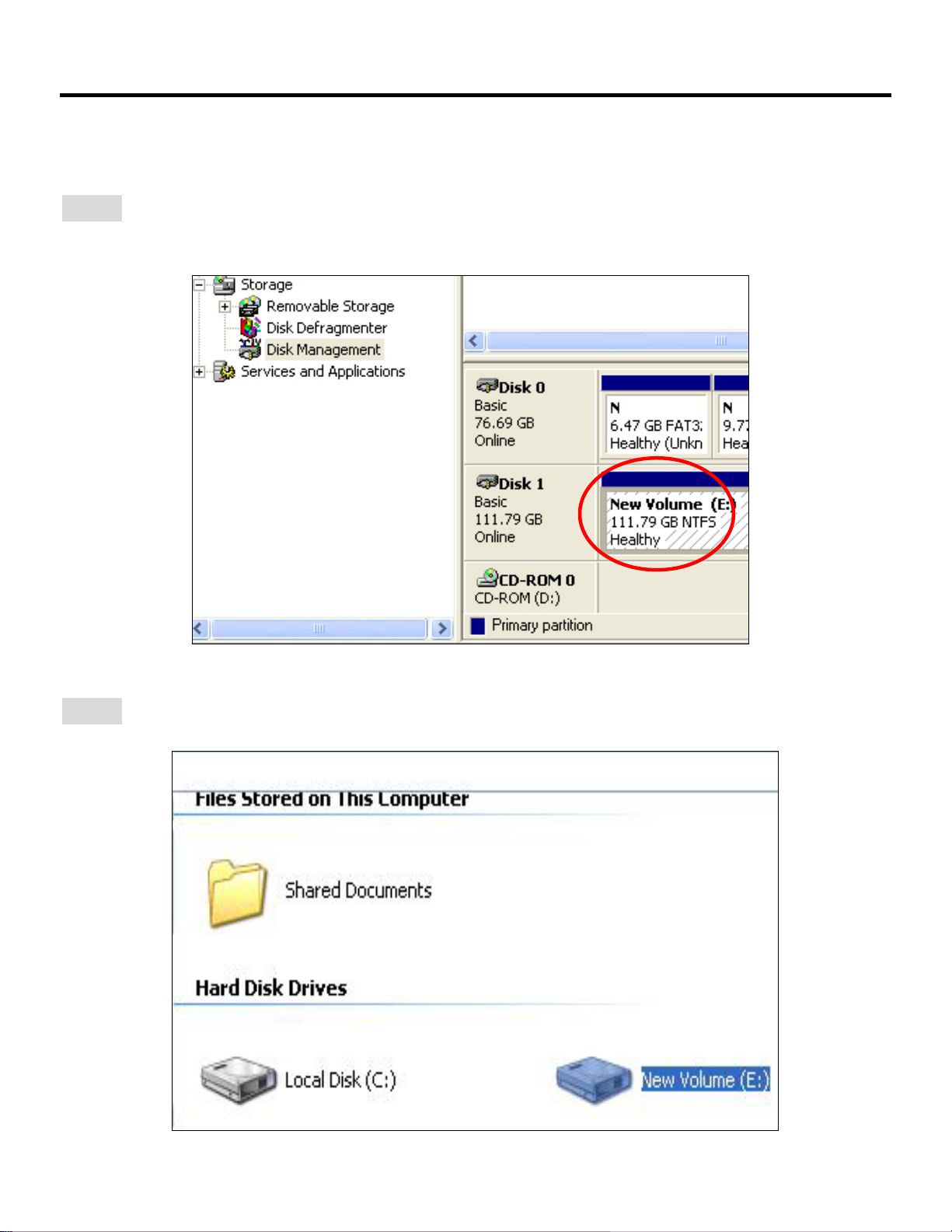

STEP5: When partitioning is completed, the external HDD will be recognized as a “New
Volume”.
STEP6: Double-click “My Computer”. You will see the new volume appears on your PC.

Fantec SQ-35U3e User Manual
10
If the HDD is new you have to initialization the device. View the box to the left of the
“Unallocated” box.You most likely would see the “Not Initialized” message displayed.
The Hard Disk Drive must be set to “Online” before partitioning and formatting the
Hard Disk Drive.
Initialize a Disk
1. Right-click the “Not Initialized”area, a disk’s initialization menu will appear as below.
Select “Initialize Disk” and follow the steps of the HDD Formatting Guide wizard to
complete disk initialization.

Fantec SQ-35U3e User Manual
11

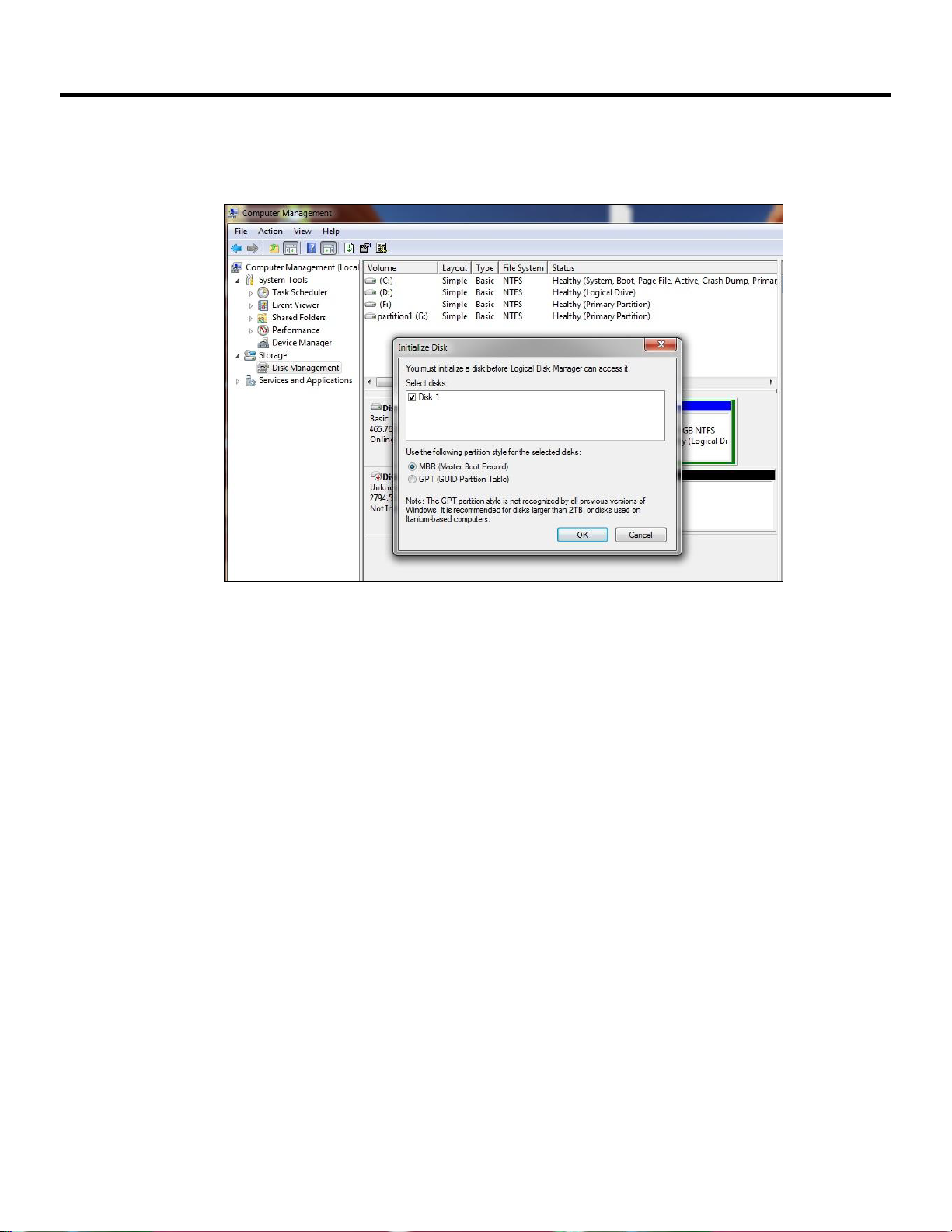

Note: Windows Vista and 7 will ask what kind of disk type you want to make, “MBR” or
“GPT”. Please Activate MBR if the total volume is less than 2TB. If the total volume is
more than 2TB please activate GPT.

Fantec SQ-35U3e
4x 3.5" SATA HDD USB3.0 eSATA

Příručka uživatele













Obsah
☆ Obsahbalení
☆ Poznámka
☆ O zařízení
☆ Průvodce instalací hardware
☆ Průvodce formátováním HDD

UživatelskápříručkakFantecSQ‐35U3e
1
1. Obsah balení
-1x příručka
-1x kryt na HDD o čtyřech šachtách
-4x šachty na HDD
-8x šrouby
-1x kabel USB 3.0
-1x kabel eSATA
-1x napájecí zdroj
2. Poznámka
-připojení eSATA a USB 3.0 (zpětněkompatibilní s USB 2.0 a USB 1.1)
-Automatické šetření energií uvádí disky uvnitřPC do stavu spánku/chodu
-Snížení spotřeby energie s Green Power Design o 25%
-Snížení teploty HDD o 33% pomocí chladiče o průměru 80 mm a inteligentní konstrukce
ventilace.
-Při připojení přes USB3.0 přenosová rychlost až 5Gbps.
-Rozhraní SATA-II a HDD podporuje SATA – I, II, III
-4 HDD jsou provozovány odděleně, Plug & Play, a vyměnitelné za chodu
-Kapacita každého HDD podporuje až 3TB ve formátu GPT, W7/Vista
-Windows XP nedokáže podporovat HDD o kapacitě3TB
Upozornění:
1. Dříve, než zahájíte instalaci a používání tohoto produktu, přečtěte si prosím podrobně
příručku.
2. Tento produkt lze provozovat v rozmezí teplot od 0oC do 40oC při relativní vlhkosti od 0%
do 80%. Zajistěte, aby jednotka byla provozována v dobře větraném prostředí.
3. Aby zůstala zachována pokud možno co nejlepší účinnost disipace tepla, nikdy nemívejte
větrací otvory na produktu ucpány.
4. Poblíž produktu neumísťujte žádné kapaliny ani zdroje chemického nebezpečí.
5. Tento produkt je provozován pomocí výstupu adaptéru o výstupním napětí 12V/DC @4A a
vstupním napětí 100V~240V/AC. Nepoužívejte žádné jiné typy adaptérůs AC/DC napětím
jiných parametrů, lišícím se od výše uvedených specifikací. Pokud to uděláte, vážnětím
poškodíte produkt.
6. Napájecí adaptér by měl být dobře větrán a neměl by být zakryt žádným objektem.
7. Než zásuvku s HDD zasunete do skříněpro více HDD, musí být HDD velmi dobře zajištěn
a připevněn k zásuvce.

UživatelskápříručkakFantecSQ‐35U3e
2
3. O zařízení
Přehled hardware_______________________________________________________________________________
Vstupní stejnosměrné napájení
Zásuvka pro dodávaný napájecí adaptér
- 12V DC, 100-240V AC, 50-60Hz
Rozhraní pro připojení k PC
USB 3.0 Připojuje k počítači kabel USB 3.0
eSATA Připojuje k počítači kabel eSATA
Poznámka: Připojujete-li k PC kabely eSATA a USB3.0 zároveň, PC rozpozná kabel eSATA.
Řízení rychlosti ventilátoru
Řídící kolečko Otáčením kolečka řídíte rychlost ventilátoru
Indikace LED:
Power LED Zelená ZAPNUTO: Přívod napájení
VYPNUTO: Napájení přerušeno
LED HDD 1 Modrá
ZAPNUTO: HDD vložen
Bliká: Přístup (čtení/zápis)
VYPNUTO: HDD není instalován / je odpojen
LED HDD 2 Modrá
ZAPNUTO: HDD vložen
Bliká: Přístup (čtení/zápis)
VYPNUTO: HDD není instalován / je odpojen
LED HDD 3 Modrá
ZAPNUTO: HDD vložen
Bliká: Přístup (čtení/zápis)
VYPNUTO: HDD není instalován / je odpojen
LED HDD 4 Modrá
ZAPNUTO: HDD vložen
Bliká: Přístup (čtení/zápis)
VYPNUTO: HDD není instalován / je odpojen

UživatelskápříručkakFantecSQ‐35U3e
3
Pohled zepředu / zezadu
LED napájení
LED HDD1
LED HDD2
LED HDD3
LED HDD4

UživatelskápříručkakFantecSQ‐35U3e
4
4. Průvodce instalací hardware

Krok1:StlačenímspínačezamykánídolevazásuvkusHDDodemknete.
Krok2:VyjmětezásuvkysHDD.

UživatelskápříručkakFantecSQ‐35U3e
5
Krok3:Je‐liVášHDDoněcokratší,přileptedoprostřednavnitřnístranuzásuvkynaHDD
gumovoupodložku.
Krok4:NainstalujteHDDdozásuvkyavložtepojednomšroubunakaždéstraně.Zajistěte,
abybylyšroubypevnědotaženy,abytakpropojilyzásuvkuaHDDdojednohocelku.

UživatelskápříručkakFantecSQ‐35U3e
6
Krok5:ZasuňtezásuvkynaHDDdoskříně.
Krok5:ZatlačenímpřepínačezamykánídopravazajistětezásuvkusHDDnajejímmístě.

UživatelskápříručkakFantecSQ‐35U3e
7
5. Průvodce formátováním HDD
KROK1:Kliknětepravýmtlačítkemnaikonu“Můjpočítač”avybertesloupec”Správa”.


KROK2:Vyberte“Správadisků”auvidíte,žeVášexterníHDDbudemítzobrazeno
“Nealokováno”.



