FAR LVFI4515PI User manual

LVFI4515PI

LVFI4515PI
FR-1
Nous vous remercions d’avoir choisi la qualité FAR. Ce produit a été créé par notre équipe de
professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre
nouvel appareil, nous vous recommandons de lire attentivement ce manuel d’instructions et
de le conserver pour toute référence ultérieure.
TABLE DES MATIÈRES
MANUEL D’UTILISATION
CONSIGNES DE SECURITE IMPORTANTES ..............................................................................FR-2
INFORMATION TECHNIQUE.........................................................................................................FR-5
CHARGEMENT DES PANIERS SELON EN 50242 .................................................................... FR-6
FICHE TECHNIQUE.......................................................................................................................... FR-8
GUIDE D'OPERATION RAPIDE ...................................................................................................FR-10
INSTRUCTIONS DE FONCTIONNEMENT................................................................................FR-12
AVANT LA PREMIERE UTILISATION..........................................................................................FR-13
CHARGEMENT DES PANIERS DU LAVE-VAISSELLE............................................................ FR-20
DEMARRAGE D'UN PROGRAMME DE LAVAGE .................................................................. FR-24
ENTRETIEN ET NETTOYAGE....................................................................................................... FR-27
INSTRUCTIONS D'INSTALLATION ........................................................................................... FR-31
CONSEILS EN CAS DE PROBLEME........................................................................................... FR-39
ENLEVEMENT DES APPAREILS MÉNAGERS USAGÉS ........................................................FR-42
Remarque:
Le fabricant, poursuivant une politique constante de développement et
d'amélioration du produit, peut eectuer des modications sans avis préalable.

FRANÇAISFRANÇAIS
FR-3FR-2
CONSIGNES DE SECURITE IMPORTANTES
CET APPAREIL EST DESTINE A UN
USAGE DOMESTIQUE UNIQUEMENT!
Veuillez lire attentivement toutes les instructions
avant la première utilisation et conservez-les pour
une référence ultérieure.
LISEZ TOUTES LES INSTRUCTIONS
AVANT L’UTILISATION.
AVERTISSEMENT !! Lorsque vous utilisez
votre lave-vaisselle, suivez les précautions
indiquées ci-dessous :
INSTRUCTIONS DE MISE A LA TERRE
• Cet appareil est destiné à être utilisé dans des
applications domestiques et analogues telles que:
– des coins cuisines réservés au personnel
dans des magasins, bureaux et autres
environnements professionnels;
– des fermes;
– l'utilisation par les clients des hôtels, motels et
autres environnements à caractère résidentiel;
– des environnements du type chambres d'hôtes.
• L'appareil doit être raccordé au réseau de
distribution d'eau en utilisant les ensembles de
raccordement neufs tournis avec l'appareil, il
convient de ne pas réutiliser des ensembles de
raccordement usagés.
• Les ouvertures de ventilation ne doivent pas
être obstruées par un tapis.
• Cet appareil peut être utilisé par des enfants
âgés d’au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d'expérience
ou de connaissance, s'ils (si elles) sont
correctement surveillé(e)s ou si des instructions
relatives à l'utilisation de l'appareil en toute
sécurité leur ont été données et si les risques
encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien par l'usager ne
doivent pas être eectués par des enfants sans
surveillance.
• MISE EN GARDE: Les couteaux et les
autres ustensiles pointus doivent être placés
dans le panier pointe vers le bas ou en position
horizontale.
• La porte ne doit pas être laissée en position
ouverte dans la mesure où cela pourrait

FRANÇAISFRANÇAIS
FR-5FR-4
présenter un danger de basculement.
• Les appareils ne sont pas destinés à être mis
en fonctionnement au moyen d'une minuterie
extérieure ou par un système de commande à
distance séparé.
• Si le câble d'alimentation est endommagé,
ildoit être remplacé par le fabricant, son service
après vente ou des personnes de qualication
similaire an d'éviter un danger.

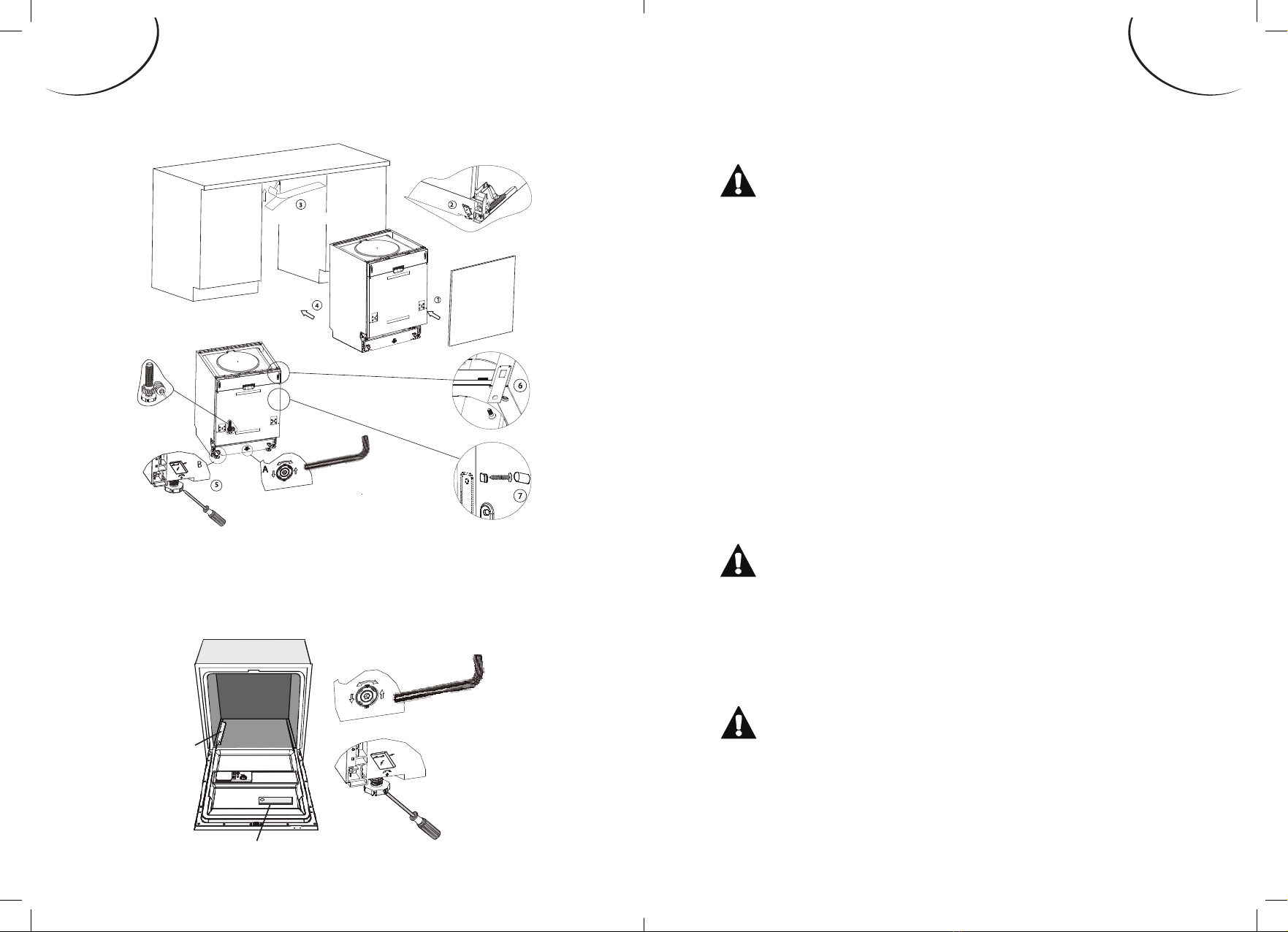

• Pour l'installation et connexion de se référer
aux page FR-31 - FR-39.
• Pour l'entretien se référer au FR-27.
• Pour < La façon de charger le lave-vaisselle >, se
référer au chapitre < CHARGEMENT DES
PANIERS DU LA VE-VAISSELLE> page
FR-20.
• L'espace maximum convient pour 12 plats de
taille normale.
• La pression d'eau d'entrée maximum permise
est de 1 MPa.
• La pression d'eau d'entrée minimum permise
est de 0.04MPa.
Hauteur : 815mm
Largeur : 598mm
Profondeur : 550mm (avec la porte fermée)
Voltage : cf.Plaquesignalétique
Pression d'eau : 0.04-1.0MPa
Alimentation : cf.Plaquesignalétique
Capacité : 12 couverts
INFORMATION TECHNIQUE
avec la porte fermée

FRANÇAISFRANÇAIS
FR-7FR-6

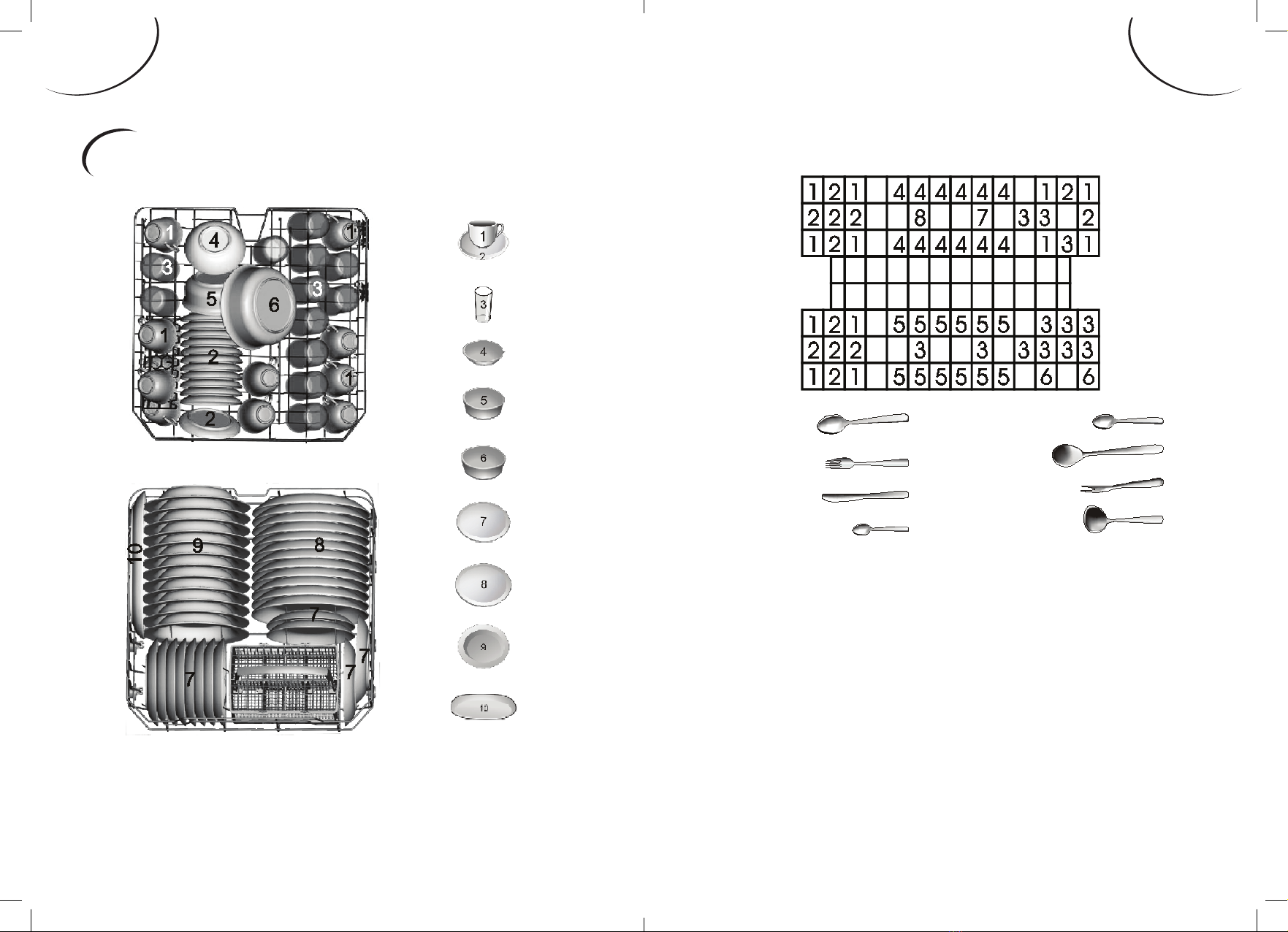

1. Panier supérieur
2. Panier inferieur
Sou coupes
Verres
Petits bols
Bols moyens
Grands bols
Assiettes à dessert
Assiettes
Assiettes creuses
Plat ovale
Tasses
CHARGEMENT DES PANIERS SELON EN 50242 3. Panier à couverts
1. Cuillères à soupe
8. Louche
7. Fourchette de service
6. Cuillères de service
5. Cuillères à dessert
4. Cuillères à café
3. Couteaux
2. Fourchettes
Information sur les tests de comparabilité conformément à EN 50242
Capacité : 12couverts
Position du panier supérieur : position inférieure
Programme : ECO
Réglage de liquide de rinçage : 6
Réglage d'adoucisseur d'eau : H3

FRANÇAISFRANÇAIS
FR-9FR-8
Cette che technique pour le lave-vaisselle ménager est conformément à la directive
l'UE 1059/2010.
Marque FAR
Modèle LVFI4515PI
Nombre de couverts 12
Classe énergétique (1) A+
Consommation annuelle d'énergie (2) 290 kWh
Consommation du cycle de lavage standard 1.02 kWh
Consommation électrique en mode d'arrêt 0.45 W
Consommation électrique en mode laissé sur
marche
0.49 W
Consommation annuelle d'eau (3) 3360 litres
Classe d'ecacité de séchage (4) A
Cycle de lavage standard (5) ECO 50°C
Durée du cycle de lavage standard 170 min
Niveau sonore 45 dB(A) re 1 pW
Montage intégrable
Peut être encastré Oui
Hauteur 81.5 cm
Largeur 59.8 cm
Profondeur (avec des connecteurs) 55.0 cm
Consommation électrique 1760-2100W
Tension nominale / Fréquence nominale AC220-240V / 50Hz
Pression d'eau (une basse pression) 0.4-10 bar = 0.04-1.00 MPa
FICHE TECHNIQUE Remarque :
1. A+++ (ecacité optimale) à D (ecacité minimale).
2. La consommation d'énergie de « 290 » kWh par an : sur la base de 280 cycles de
lavage standard en utilisant de l'eau froide et la consommation dans les modes
de faible puissance. La consommation d'énergie réelle dépend des conditions
d'utilisation de l'appareil.
3. La consommation d'eau de « 3360 » litres par an: sur la base de 280 cycles de lavage
standard. La consommation d'énergie réelle dépend des conditions d'utilisation de
l'appareil.
4. A (ecacité optimale) à G (ecacité minimale).
5. Ce programme est adapté pour nettoyer les vaisselles normalement sales et
ce programme est le plus ecace en matière de son énergie combinée à la
consommation d'eau pour ce type des vaisselles.
L'appareil répond aux normes européennes et les directives dans la version actuelle à
la livraison :
- LVD 2006/95/EC
- EMC 2004/108/EC
- ErP 2009/125/EC
Les valeurs ci-dessus ont été mesurées conformément aux normes des conditions de
fonctionnement spéciées. Les résultats peuvent varier considérablement selon la
quantité et la saleté des vaisselles, la dureté de l'eau, la quantité du détergent, etc.
Le manuel est basé sur les normes et les règles de l'Union européenne.

FRANÇAISFRANÇAIS
FR-11FR-10

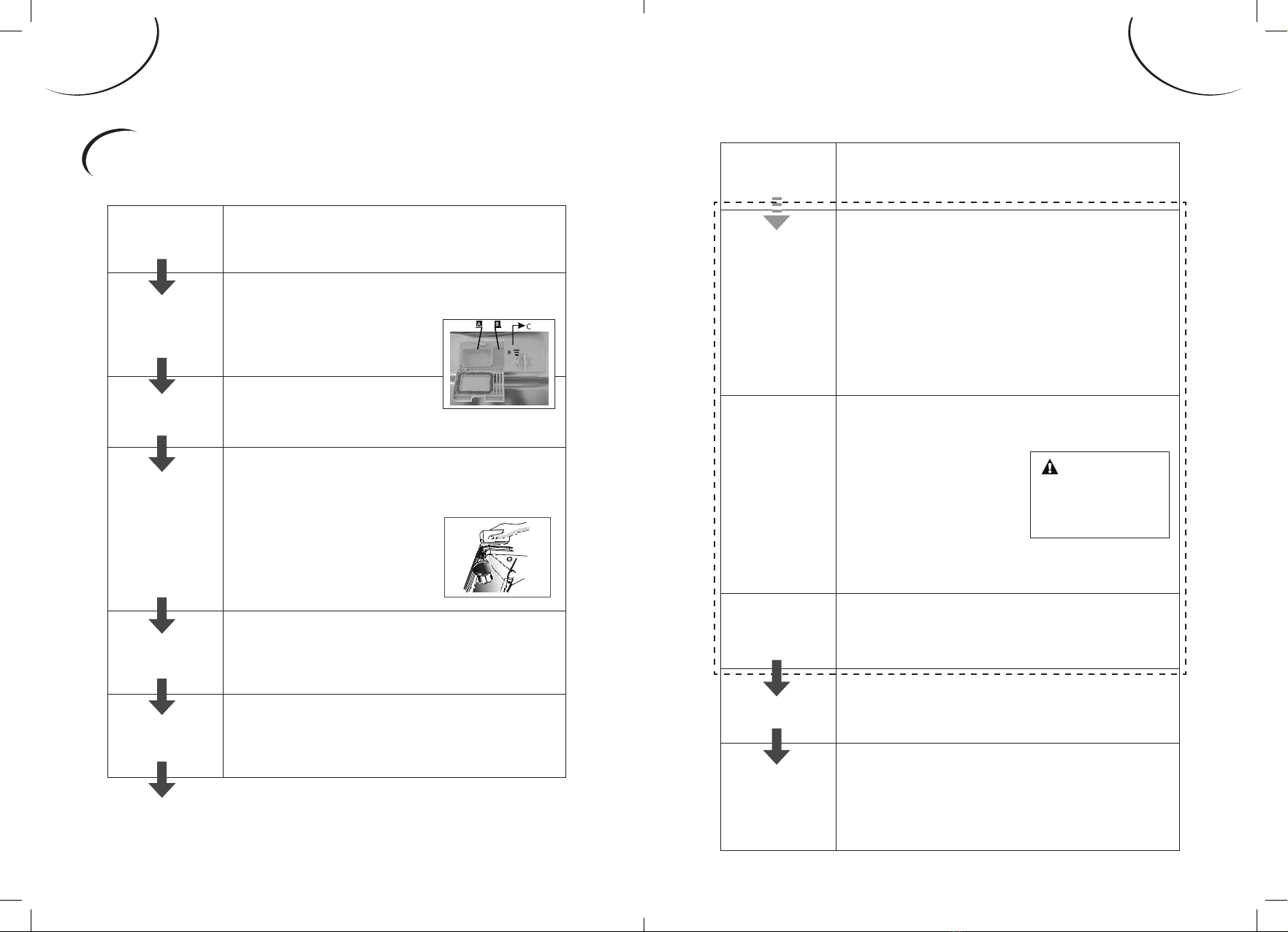

Allumer l'appareil Ouvrir la porte, appuyer sur le bouton (Marche /Arrêt)
pourallumer l'appareil.

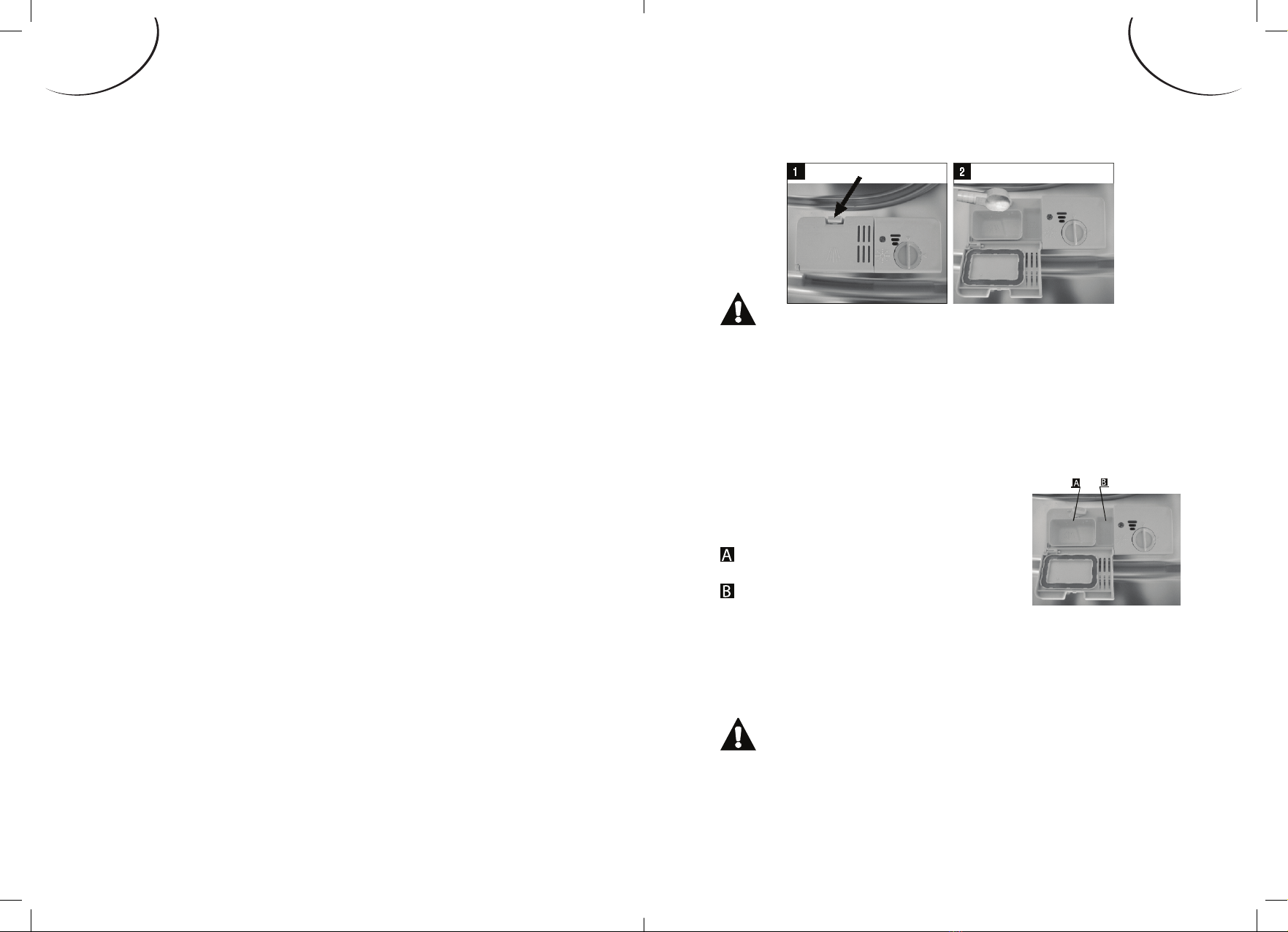

Remplir le
distributeur de
détergent
Compartiment A : pour chaque cycle de lavage.
Compartiment B : Seulement pour
lesprogrammes avec leaprélavage.
(Lisez le manuel)

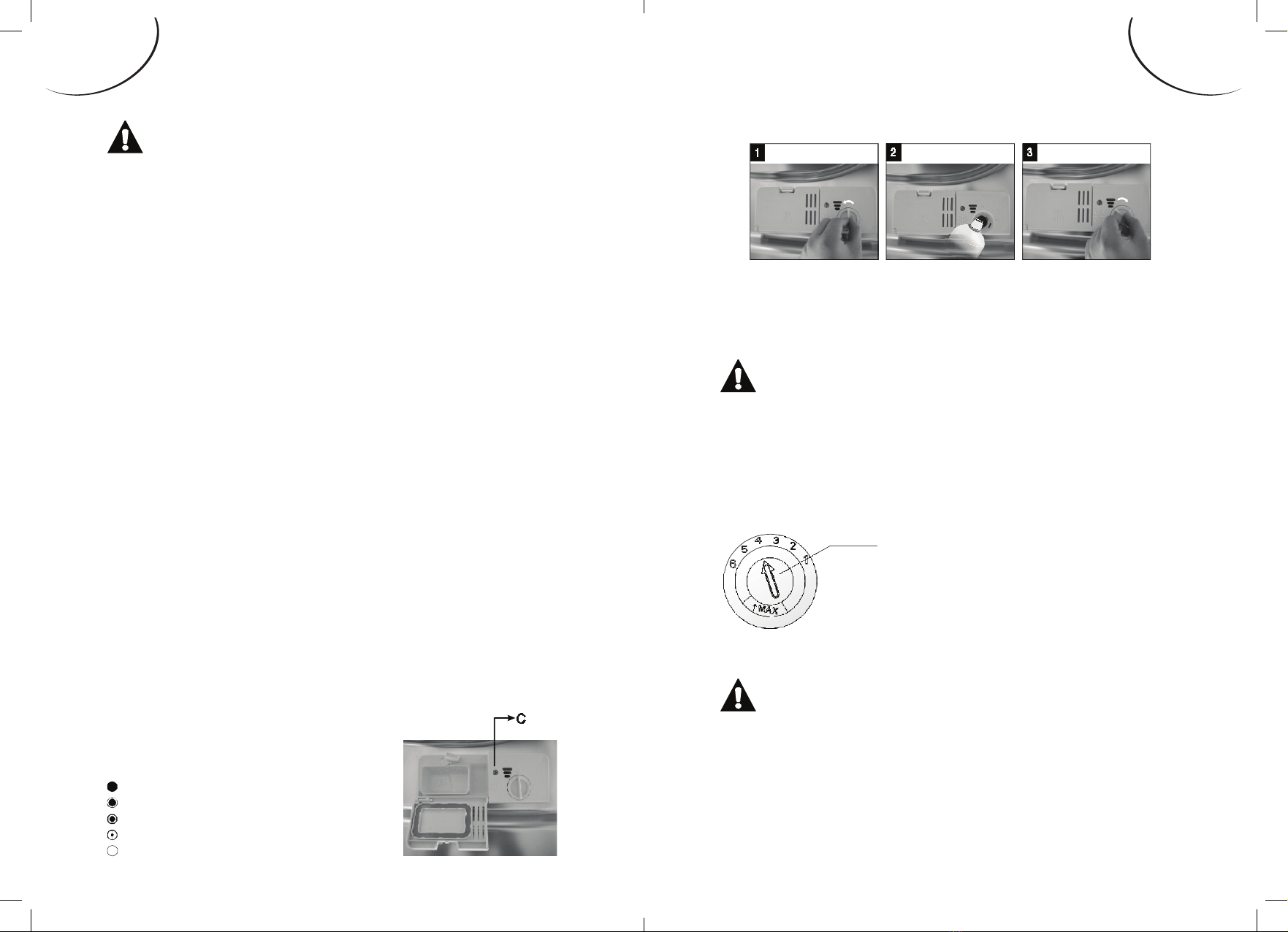

Vérier le niveau du
liquide de rinçage
Indicateur mécanique C.
Indicateur électrique sur le panneau de commande (si fourni).
Vérier le niveau
du sel régénérant
(Seulement pour les modèles avec le système d'adoucisseur
d'eau.) Indicateur électrique sur le panneau de commande.
(Sifourni). S'il n'y a pas d'indicateur lumineux du niveau
desel sur le panneau de commande
(pour certains modèles), vous devez
estimer quand vous devez remplir le
selen fonction dunombre de cycles
delavage déjà eectués.
Charger les paniers
Enlever tous les résidus alimentaires. Gratter les aliments
brûlés dans les poêles et charger les paniers. Se référer aux
instructions de chargement de la vaisselle.
Sélectionner un
programme
Presser le bouton de Programme jusqu'à ce que l'indicateur
du programme sélectionné s'allume. (Voir la section intitulée
« Instructions de fonctionnement »)
GUIDE D'OPERATION RAPIDE
Pour la méthode d'opération détaillée, lisez le contenu correspondant dans ce
manuel d'utilisation.
Démarrer le lave-
vaisselle
Ouvrir le robinet d'eau, fermer la porte. La machine
commencera à fonctionner dans 10 secondes.
• Changement du
programme
1. Un cycle de lavage peut être modié s'il a fonctionné
pendant une courte durée. Sinon, le réservoir de détergent
pourrait être vide. Dans ce cas, le distributeur doit être
rempli de nouveau.
2. Presser le bouton Marche /Arrêt pour arrêter le processus
de lavage. Puis pressez ce bouton pour remettre l'appareil
en marche.
3. Sélectionner un nouveau programme.
4. Redémarrer le lave-vaisselle.
• Ajouter les plats
1. Presser le bouton Départ/Pause pour arrêter le processus de
lavage.
2. Ouvrir la porte.
3. Lorsque le bras d'aspersion ne
fonctionne plus, vous pouvez
ouvrir la porte complètement.
4. Ajouter les plats oubliés.
5. Fermer la porte,
6. Presser le bouton Départ/Pause, le lave-vaisselle
redémarrera dans 10 secondes.
• Si l'appareil est
éteint pendant un
cycle de lavage
• Si l'appareil est éteint pendant un cycle de rinçage, lors
du redémarrage, sélectionnez le cycle de lavage et faire
fonctionner le lave-vaisselle.
Eteindre l'appareil
Lorsque le cycle de lavage est terminé, l'avertisseur sonore du
lave-vaisselle retentit 8 fois, puis s'arrête. Eteindre l'appareil
en appuyant sur le bouton Marche /Arrêt.
Arrêter l'eau du
robinet
Avertissement : attendre quelques minutes (environ 15minutes)
avant de décharger le lave-vaisselle pour éviter de retirer les
plats et les ustensiles lorsqu'ils sont encore chauds et plus
faciles à casser. Ils seront également plus secs. Commencer
ensuite par décharger l'appareil du panier inférieur.
AVERTISSEMENT
Ouvrir la porte
soigneusement. La vapeur
chaude peut s'échapper
lorsque la porte est ouverte!

FRANÇAISFRANÇAIS
FR-13FR-12

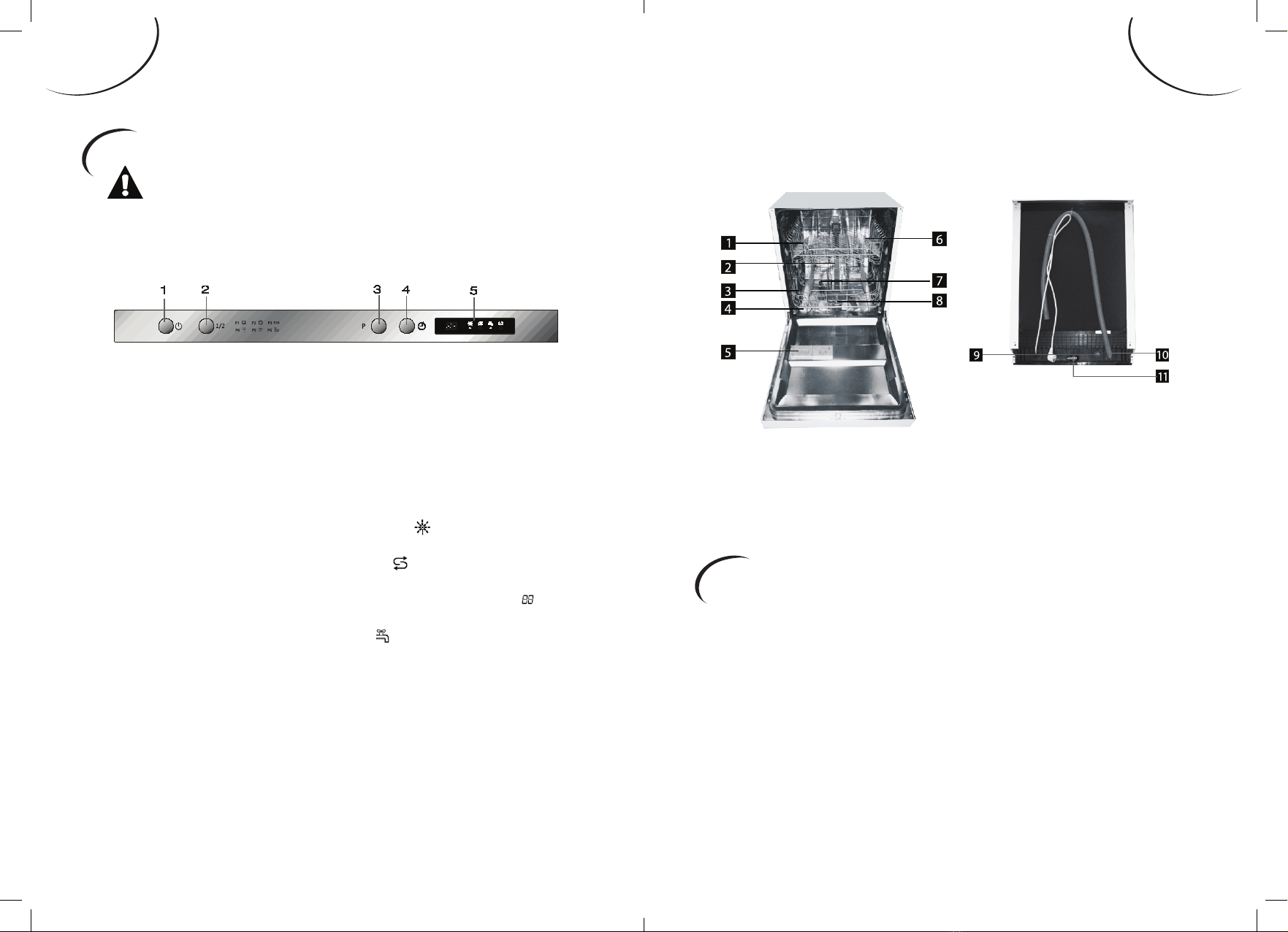

INSTRUCTIONS DE FONCTIONNEMENT
1. Bouton Marche /Arrêt: Pour allumer/éteindre l'appareil.
2. Bouton demi-charge: Pour sélectionner le mode demi-charge. (Cette fonction
peutêtre uniquement utilisée lorsque vous chargez environ/moins de 6 couverts
pour les programmes lntensif, Normal, ECO Verre et 1 Heure, an d'économiser
laconsommation d'énergie et d'eau.)
3. Bouton Programme : Appuyez sur ce bouton pour sélectionner un programme
approprié.
4. Bouton Départ diéré: Appuyez sur ce bouton pour retarder le départ du lavage.
5. Écran d'achage : Ache les codes d'erreur, le délai du départ diéré, etc.
• Indicateur lumineux du niveau de liquide de rinçage :
Indique quand il faut remplir le distributeur.
• Indicateur lumineux du niveau de sel régénérant :
Indique quand il faut remplir le distributeur.
• Délai du départ diéré, indicateurs de programme ou des codes d'erreur :
• Indicateur lumineux du mode demi-charge : 1/2
• Indicateur lumineux de l'alimentation en eau :
S'allume quand le robinet n'est pas ouvert.
Panneau de commande
IMPORTANT
Pour obtenir les meilleures performances de votre lave-vaisselle, lisez toutes les
instructions de fonctionnement avant la première utilisation.
Caractéristiques du lave-vaisselle
1. Panier supérieur
2. Tuyau intérieur
3. Panier inférieur
4. Bac à sels
5. Distributeur de liquide de rinçage
6. Panier à verres
7. Bras d'aspersions
8. Ensemble de ltre
9. Prise du tuyau d'arrivée d'eau
10.Tuyau de vidange
11.Pied AR niveleur
Vue avant Vue arrière
AVANT LA PREMIERE UTILISATION
Le système d'adoucisseur d'eau doit être réglé manuellement, en utilisant le cadran
demesure de la dureté de l'eau.
Le système d'adoucisseur d'eau est conçu pour enlever les minéraux et les sels
de l'eau, qui pourrait autrement avoir un eet nuisible ou contraire au bon
fonctionnement de la machine. Plus il y a de minéraux et de sels, plus l'eau est
dure. L'adoucisseur doit être ajusté selon la dureté d'eau de votre domicile. Votre
fournisseur d'eau local pourra vous conseiller sur la dure té de l'eau de votre ville.
A. Adoucisseur d'eau
Avant d'utiliser votre lave-vaisselle pour la première fois :
A. Activer le système d'adoucisseur d'eau.
B. Verser 1.5 Kg de sel pour lave-vaisselle puis remplir le bac à sels d'eau.
C. Remplir le distributeur de liquide de rinçage.
D. Fonction du détergent.

FRANÇAISFRANÇAIS
FR-15FR-14
Ajustement de la consommation de sel
Le lave-vaisselle est conçu pour permettre un a justement de la quantité du sel
consommé basé sur la dureté de l'eau utilisée. Ceci permet d'optimiser et de
personnaliser le niveau de consommation de sel en procédant comme suit:
1. Ouvrez la porte, allumez l'appareil.
2. Appuyez sur le bouton Programme et ma in te nez-le pendant plus de 5 second es pour
démarrer le mode d'adoucisseur d'eau en 60 sec ondes après avoir allumé l'appareil;
3. Appuyez sur le bouton Programme pour sélectionner un réglage approprié selon
votre environnement local, vous pouvez sélectionner un réglage parmi :
H1 -> H2 -> H3 -> H4 -> H5 -> H6
4. Appuyez sur de bouton Marche /Arrêt pour arrêter ce mode de réglage.
Note: 1
1°dH=1.25°Clarke=1.78°fH=0.178mmol/l
°dH : Degrés allemand
°fH : Degrés français
°Clark : Degrés anglais
Note:2
Le réglage d'usine: H4
Contactez votre fournisseur d'eau local pour les informations sur la dureté de l'eau fournie.
ADOUCISSEUR D'EAU
La dureté de l'eau varie d'un endroit à un autre. Si de l'eau dure est utilisée dans le
lave-vaisselle, des dépôts se formeront sur les plats et les ustensiles.
L'appareil est équipé d'un système adoucisseur qui nécessite l'utilisation d'un sel
conçu spécialement pour éliminer le calcaire et les minéraux de l'eau.
DURETE DE L'EAU Position du
sélecteur
Consommation du
sel (grammes/cycle)
°dH °fH °Clarke mmol/l
0~5 0~9 0~6 0~0.94 H1 0
6-11 10-20 7-14 1.0-2.0 H2 9
12-17 21-30 15-21 2.1-3.0 H3 12
18-22 31-40 22-28 3.1-4.0 H4 20
23-34 41-60 29-42 4.1-6.0 H5 30
35-55 61-98 43-69 6.1-9.8 H6 60
REMARQUE: Si votre modèle n'est pas équipé d'un système
d'adoucisseur d'eau, vous pouvez continuer au prochain paragraphe.
Utilisez toujours un sel destiné à une utilisation pour lave-vaisselle.
Le compartiment pour le sel est situé sous le compartiment inférieur et doit être
rempli comme suit :
Attention!
1. Utilisez uniquement un sel spécique à une utilisation pour lave-vaisselle! Tout
autre type de sel non spéciquement conçu pour une utilisation en lave-vaisselle,
comme le sel de table, endommagera le système adoucisseur. En cas de dommage
causé par l'utilisation d'un sel non adapté, le fabricant annulera toute garantie et ne
sera pas responsable des dommages causés.
2. Versez uniquement le sel avant de démarrer l'un des programmes complets de
lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond
dela machine durant une longue période, ce qui pourrait causer de la corrosion.
B. Chargement du sel dans le système adoucisseur
1. Enlevez le panier inférieur puis dévissez et retirez le capuchon du bac à sels.
2. Placez l'extrémité de l'entonnoir (fourni) dans le tuyau et ajoutez 1.5kg de sel pour
lave-vaisselle.
3. Remplissez le bac à sels d'eau. Il est normal si une petite quantité d'eau fuit du bac
à sels.
4. Revissez soigneusement le capuchon.
5. Habituellement, l'indicateur lumineux d'alarme pour le sel s'éteindra une fois que
le bac sera rempli de sel.
6. Immédiatement après le remplissage du sel dans le bac, un programme de lavage
doit être commencé (Nous recommandons de commencer un programme rapide)
Sinon, le système de ltre, la pompe, ou d'autre parties importantes de la machine
peuvent être endommagés par de l'eau salée.
La garantie ne couvre pas ce cas.
Ouvrir

FRANÇAISFRANÇAIS
FR-17FR-16
REMARQUE:
1. Le bac à sels doit être rempli lorsque l'indicateur lumineux d'alarme pour
le sel s'allume. Même si le bac à sels est assez rempli, l'indicateur lumineux
d'avertissement pour le sel ne s'éteindra que lorsque le sel sera entièrement dissous.
2. Si du sel se déverse dans la cuve du lave-vaisselle, sélectionnez le programme rapide
pour rincer cet excès de sel.
Distributeur de liquide de rinçage
Le liquide de rinçage est déversé durant le rinçage nal pour empêcher l'eau de
former des gouttes sur vos plats pouvant laisser des tâches et des traînées. Cela
améliore également le séchage en permettant à l'eau de glisser des plats. Votre
lave-vaisselle est conçu pour utiliser un liquide de rinçage. Le distributeur de liquide
de rinçage est situé à l'intérieur de la porte près du distributeur de détergent.
Pour remplir le distributeur, ouvrez le bouchon et versez le liquide de rinçage dans
le distributeur jusqu'à ce que l'indicateur de niveau vienne complètement noir.
Ledistributeur a un volume pouvant contenir environ 110ml de liquide de rinçage.
Fonction du liquide de rinçage
Le liquide de rinçage est automatiquement ajouté durant le dernier rinçage pour
assurer un rinçage complet des tâches et des traînées restantes avant que la vaisselle
ne sèche.
Attention!
Utilisez uniquement un liquide de rinçage de marque pour votre lave-vaisselle.
Neremplissez jamais le distributeur de liquide de rinçage avec toute autre substance
(comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager
lamachine.
Quand remplir le distributeur de liquide de rinçage
S'il n'y a pas d'indicateur lumineux d'avertissement pour le rinçage sur le panneau de
commande, vous pouvez juger de la quantité de liquide de rinçage grâce aux moyens
suivants. Le point noir sur le distributeur de liquide de rinçage indique la quantité de
liquide de rinçage mis dans le distributeur. Alors que la quantité de liquide de rinçage
se réduit, la taille du point noir diminue. Vous ne devriez jamais laisser le liquide de
rinçage diminuer moins de 1/4 du distributeur.
C. Remplissage du distributeur de liquide de rinçage
Alors que la quantité de liquide de rinçage se réduit,
la taille du point noir sur l'indicateur deniveau
diminue, comme illustré ci-dessous :
Plein
3/4 plein
1/2 plein
1/4 plein - doit être rempli pour éliminer les tâches
Vide
(Indicateur
lumineux de
liquide de rinçage)
1. Pour ouvrir le distributeur, tournez le bouchon dans la direction de la èche « open »
(vers la gauche) et soulevez-le.
2. Versez le liquide de rinçage dans le distributeur, en faisant attention à ne pas déborder.
3. Replacez le bouchon et insérez-le en l'alignant sur la èche « open » puis tournez-le
vers la èche de fermeture (vers la droite).
REMARQUE:
Nettoyez tout débordement de liquide de rinçage lorsque vous le versez avec un
chion absorbant pour éviter tout excès de mousse durant le lavage suivant.
Ne pas oublier de remplacer le capuchon avant de fermer la porte du lave-vaisselle
Réglage du distributeur du liquide de rinçage
Le distributeur de liquide de rinçage ore six ou
quatre réglages.
Démarrez toujours avec le réglage du distributeur
sur « 4 ». Si des tâches ou un séchage insusant se
produisent, augmentez la quantité de liquide de rinçage
en enlevant le couvercle du distributeur et en tournant
le cadran sur « 5 ». Si les plats ne sèchent toujours pas
correctement ou s'ils comportent encore des tâches,
réglez le cadran au chire supérieur jusqu'à ce que les
plats n'aient plus aucune tâche. Nous vous suggérons de
le régler sur « 4 » (le réglage par défaut est «4»).
REMARQUE:
Augmentez la dose de liquide de rinçage s'il y a des gouttes d'eau ou des tâches ou
des traces de calcaire sur la vaisselle après le lavage. Réduisez la quantité s'il y a des
traînées blanchâtres collantes sur la vaisselle ou un lm bleuâtre sur les verres ou sur
les lames de couteaux.
Ajuster
le niveau
(rinçage)

FRANÇAISFRANÇAIS
FR-19FR-18
D. Fonctions du détergent
Les détergents composés d'ingrédients chimiques sont nécessaires pour enlever
et nettoyer les saletés puis les extraire du lave-vaisselle. La plupart des détergents
achetés dans le commerce conviennent à cette fonction.
Attention !
Utilisez uniquement un détergent spécialement destiné à être utilisé dans le
lave-vaisselle. Gardez le détergent frais et sec. Ne versez pas le détergent en poudre
dans le distributeur jusqu'à ce que vous être prêt à laver la vaisselle.
Détergents
Il y a 3 sortes de détergents
1. Avec du phosphate et du chlore
2. Avec du phosphate et sans chlore
3. Sans du phosphate et du chlore
Généralement, les nouveaux détergents pulvérisés sont sans phosphate. La fonction
d'adoucisseur d'eau du phosphate n’est pas fournie. Dans ce cas, nous recommandons
de verser du sel dans le compartiment pour le sel même si la dureté de l'eau est
seulement de 6°dH. Si des détergents sans phosphate sont utilisés en cas d'eau dure,
des tâches blanches apparaissent sur les plats et les verres. Dans ce cas, ajoutez plus
de détergent pour obtenir un meilleur résultat. Les détergents sans chlore décolorent
juste un peu. Les tâches puissantes et colorées seront complètement enlevées. Dans ce
cas, choisissez un programme avec une température plus élevée.
Détergents concentrés
Selon leur composition chimique, les détergents peuvent être classés en deux types
diérents :
• Détergents conventionnels, alcalins avec des composants caustiques.
• Détergents concentrés avec une faible dose d'alcalins composés d'enzymes naturels.
Détergents en tablettes
Le détergent en tablettes se dissout à une vitesse diérente selon les marques de
détergent. Pour cette raison, certaines tablettes ne peuvent pas se dissoudre et
développer leur puissance complète de lavage durant les programmes courts. Ainsi il
est conseillé d'utiliser des programmes longs lorsque vous utilisez des tablettes pour
assurer un enlèvement total des résidus du détergent.
Distributeur de détergent
Le distributeur doit être rempli avant le démarrage de chaque cycle de lavage en
suivant les instructions fournies dans le « Tableau des cycles de lavage ». Votre
lave-vaisselle utilise moins de détergent et de liquide de rinçage qu'un lave-vaisselle
classique. Généralement, une seule cuillère à soupe de détergent est susante pour
un lavage normal. Un lavage d'éléments fortement salis nécessite plus de détergent.
Ajoutez toujours le détergent juste avant de démarrer le lave-vaisselle, autrement il
pourrait s’humidier et ne pas de dissoudre complètement.
Quantité de détergent à utiliser
Presser lequel pour ouvrir
REMARQUE:
REMARQUE:
AVERTISSEMENT!!
• Si le couvercle est fermé : appuyez sur le bouton de déverrouillage. Le ressort
ouvrira le couvercle.
• Ajoutez toujours le détergent avant de démarrer chaque cycle de lavage.
Utilisezuniquement un détergent de marque pour votre lave-vaisselle.
• Utilisez uniquement un liquide de rinçage de marque pour votre lave-vaisselle.
• Vous trouverez les informations concernant la quantité de détergent pour les
programmes simples à la dernière page.
• Les doses seront diérentes selon le niveau de saleté de la vaisselle et le degré de
dureté de l'eau utilisée.
• Veuillez respecter les recommandations du fabricant données sur l'emballage du
détergent.
Le détergent pour lave-vaisselle est corrosif ! Prenez bien soin de le garder hors de
portée des enfants.
Remplir le détergent
Remplissez le distributeur de détergent avec le détergent.
Les marques indiquant les niveaux de dosage, comme
illustrées sur la droite :
L'emplacement du détergent pour le cycle de
lavageprincipal,
L'emplacement du détergent pour le cycle de
prélavage.
Veillez respecter les doses conseillées par le fabricant et les recommandations de
conservation donnés sur l'emballage du détergent.
Fermez le couvercle et appuyez dessus jusqu'à ce qu'il s'enclenche en position.
Si les plats sont très sales, placez une dose de détergent supplémentaire dans le casier
de prélavage. Ce détergent prendra eet durant la phase de prélavage.

FRANÇAISFRANÇAIS
FR-21FR-20
CHARGEMENT DES PANIERS DU LAVEVAISSELLE
(Pour obtenir la meilleure performance du lave-vaisselle, suivez ces lignes directives
de chargement. Les fonctions et les apparences des compartiments et des paniers à
couverts peuvent varier selon les modèles.)
Grattez tous les aliments restants dans les plats. Il n'est pas nécessaire de rincer les
plats à l'eau courante. Placez les objets dans le lave-vaisselle de cette façon :
1. Eléments comme les tasses, les verres, les pots/casseroles etc. sont placés à l'envers.
2. Les éléments courbes ou avec des cavités doivent être inclinés an que l'eau puisse
s'écouler.
3. Tous les éléments doivent être coincés de manière à ce qu'ils ne basculent pas.
4. Ils doivent être placés de façon à ne pas obstruer le passage des bras d'aspersions lors
du lavage.
1. Ustensiles avec poignée en bois, en porcelaine ou en Nacre
2. Eléments en plastique qui ne sont pas résistants à la chaleur
3. Vieux ustensiles avec des pièces recollées non résistants à la chaleur
4. Ustensiles ou plats dont certaines pièces sont ajoutées
5. Eléments en étain ou en cuivre
6. Verre de cristal
7. Eléments en acier sujets à la rouille
8. Plats en bois
9. Eléments composés de bres synthétiques
Eléments pas tout à fait appropriés
Eléments non appropriés
• Certains types de verre peuvent devenir ternes après un grand nombre de lavage.
• Les pièces argentées et en aluminium ont tendance à se décolorer durant le lavage.
• Les modèles émaillés peuvent se ternir s'ils sont lavés fréquemment en machine.
1. Utilisez des ustensiles adaptés à un lavage dans le lave-vaisselle.
2. Utilisez un détergent doux et spécialement conçu pour laver ce genre d'éléments fragiles.
Si nécessaire, demandez des informations supplémentaires au fabricant du détergent.
3. Pour les éléments particuliers, sélectionnez un programme avec basse température.
4. Pour éviter tout dommage, retirez les verres et les ustensiles le plus tôt possible une
fois que le lavage est terminé.
Recommandations
Pour le lavage des ustensiles/plats suivants dans le lave-vaisselle :
Précautions à prendre avant et après le chargement des paniers du lave-vaisselle
REMARQUE : Les petits éléments ne doivent pas être lavés dans le
lave-vaisselle car ils pourraient facilement tomber hors de casiers.
1. Chargez les articles creux comme les tasses, verres, casseroles etc., en mettant
l'ouverture vers le bas de sorte que de l'eau ne peut pas être collectée dans un
récipient ou une base profonde.
2. Les plats et les ustensiles ne peuvent pas mettre à l'intérieur un de l'autre ou couvrir
l'un l'autre.
3. Pour éviter le dommage à des verres, ne laissez pas toucher ensemble.
4. Chargez les grands articles qui sont la plus diciles à laver dans le panier inférieur.
5. Le panier supérieur est conçu pour charger la vaisselle plus fragile et légère tel que
des verres, des tasses à café ou à thé.
6. Les couteaux à lames longues qui sont placés en position verticale sont dangereux
potentiellement!
7. Les articles avec des lames longues ou pointues tel que le couteau doivent être
positionnés horizontalement dans le panier supérieur.
8. Ne surchargez pas votre lave-vaisselle. C'est très important pour le meilleur résultat
du lavage de la vaisselle et la consommation d'énergie raisonnable.
Pour éviter tout écoulement d'eau du casier supérieur vers le casier inférieur, nous
vous conseillons de vider tout d'abord le panier inférieur puis le casier supérieur.
Charger le panier supérieur
Le compartiment supérieur est conçu pour contenir des éléments délicats et légers
comme les verres, les tasses à café et à thé et les soucoupes, ainsi que les petites
assiettes, les petits bols et les petites casseroles (si elles ne sont pas trop sa les).
Positionnez les éléments et les ustensiles de façon à ce qu'ils ne soient pas déplacés
parles jets d'eau.
Retirer la vaisselle
Méthode de chargement normal du lave-vaisselle
Vers
l'intérieur

FRANÇAISFRANÇAIS
FR-23FR-22
Ajuster le panier supérieur
Si nécessaire, le panier supérieur peut être ajusté en hauteur an de créer plus de place
pour des ustensiles plus larges placés dans le panier supérieur ou inférieur. Lepanier
supérieur peut être ajusté en hauteur en insérant ses roulettes dans les rails de
diérentes hauteurs. Les ustensiles longs comme les couverts de service, les couverts
à salade ou les grands couteaux de cuisine doivent être placés sur l'étagère de sorte
qu'ils n'obstruent pas la rotation des bras d'aspersions.
Charger le panier inférieur
Nous vous conseillons de placer les grands éléments étant les plus diciles à nettoyer,
dans le panier inférieur : pots, poêles, couvercles, plats et bols, comme illustré sur le
schéma à droite.
Il est préférable de placer les plats et les couvercles sur le côté du panier an d'éviter
de bloquer la rotation du bras d'aspersion.
Vers
l'intérieur
Remarques:
• Les pots, les bols etc. doivent toujours être placés à l'envers.
• Les pots profonds doivent être inclinés pour permettre à l'eau de s'écouler.
• Le panier inférieur ore des rangées pouvant se rabattre an que des éléments plus
larges ou plus de poêles et de casseroles puissent être placés.
AVERTISSEMENT!
Pour la sécurité personnelle et un nettoyage de meilleure qualité, placer les plats
etlesustensiles dans le panier et s'assurer que :
Panier à couverts
Les cuillères doivent être chargées individuellement dans les fentes appropriées.
Assurez-vous que les ustensiles doivent être placés les uns dans les autres an
d'assurer un bon fonctionnement.
• Ils ne doivent pas être placés les uns dans les autres
ou couvrir d'autres ustensiles.
• L'argenterie doit être placée avec les poignées en
position verticalement.
• Les ustensiles longs doivent être placés au milieu
du panier.
Replier les pointes du panier à verres
Pour un meilleur empilement des pots et des casseroles, les pointes peuvent être pliées
comme indiqué dans les images suivantes.
Replier les pointes du panier inférieur
Pour permettre de placer des pots et des casseroles, les pointes peuvent être pliées
comme indiqué dans l'image.
Position inférieure Position supérieure
Roues

FRANÇAISFRANÇAIS
FR-25FR-24
DEMARRAGE D'UN PROGRAMME DE LAVAGE
Tableau des cycles de lavage
Remarque : ( ) signication : il faut remplir le liquide de détergent dans le distributeur
de liquide de rinçage. La consommation d'eau ne comprend pas l'eau de régénération.
Programme Information sur le
cycle sélectionné Description du cycle
Détergent
prélavage/
lavage
principal
Durée de
fonctionnement
(min)
Energie
(kwh) Eau (L)
Liquide
de
rinçage
P1
Intensif
Pour la vaisselle
très sale et
normalement
sale comme
des pots, des
casseroles et
des assiettes qui
ont contenu des
aliments frits un
certain temps.
Prélavage (50°C)
Lavage (65°C)
Rinçage
Rinçage
Rinçage (55°C)
Séchage
5/25g
(ou 3 en 1 )
140 1.45 19
P2
Normal
Pour la vaisselle
normalement
sale comme
des pots, des
assiettes,
des verres et
des poêles
légèrement
sales.
Prélavage (45°C)
Lavage (55°C)
Rinçage
Rinçage (65°C)
Séchage
5/25g
(ou 3 en 1 )
160 1.35 15
P3
ECO
(*EN
50242)
Le cycle
standard pour
laver la vaisselle
normalement
sale. C'est un
programme le
plus ecace en
termes de la
consommation
combinée de
l'énergie et
de l'eau pour
ce type de la
vaisselle.
Prélavage
Lavage (50°C)
Rinçage
Rinçage (60°C)
Séchage
5/25g
(ou 3 en 1 )
170 1.02 12
REMARQUE:
*EN 50242: Ce programme est un cycle de test. L'information pour le test de
comparabilité conformément à l'EN 50242 est comme suit :
• Capacité : 12 couverts
• Position du panier supérieur : roulettes supérieures sur les rails.
• Réglage de liquide de rinçage: 6
• PI: 0.49W; Po: 0.45W.
Programme Information sur le
cycle sélectionné Description du cycle
Détergent
prélavage/
lavage
principal
Durée de
fonctionnement
(min)
Energie
(kwh) Eau (L)
Liquide
de
rinçage
P4
Verre
Pour la vaisselle
légèrement sale,
et les verres.
Prélavage
Lavage (40°C)
Rinçage
Rinçage (60°C)
Séchage
5/25g 120 0.85 15
P5
1 heure
Pour d la
vaisselle
légèrement sale
qui ne nécessite
pas de séchage
ecace.
Prélavage (50°C)
Lavage (60°C)
Rinçage (55°C)
Séchage
5/25g 60 1.0 10
P6
Rapide
Un cycle de
lavage plus court
pour la vaisselle
légèrement sale
et un lavage
rapide.
Lavage (40°C)
Rinçage
Rinçage (45°C)
20g 40 0.6 11.5
Mise en marche du lave-vaisselle
Démarrage d'un cycle de lavage
1. Tirez les paniers inférieur et supérieur en dehors de la machine, placez votre
vaisselle sale et repoussez les paniers. Il est recommandé de charger tout d'abord le
panier inférieur, puis le panier supérieur (voir le paragraphe intitulé « Chargement
des paniers du lave-vaisselle »).
2. Versez le détergent (voir le paragraphe intitulé « Sel, détergent et liquide de rinçage »).
3. Insérez la prise d'alimentation dans la prise murale. La source d'alimentation
estdeAC220-240V/50HZ, la spécication de la prise est de 10A 250VAC.
Assurez-vous que l'alimentation d'eau est activée en pleine pression.

FRANÇAISFRANÇAIS
FR-27FR-26
4. Ouvrez la porte, pressez le bouton Marche /Arrêt, puis l'écran d'achage s'allumera.
5. Appuyez sur le bouton du programme pour sélectionner le cycle de lavage désiré
(Les programmes de lavage sont : P1->P2->P3->P4->P5->P6).
Si un programme est sélectionné, l'indicateur lumineux Programme correspondant
s'allumera. Puis fermez la porte, le lave-vaisselle commencera à fonctionner.
Sous condition:
1. Vous pouvez modier le programme de lavage si le lave-vaisselle n'a démarré que
peu de temps auparavant. Sinon, le détergent aura déjà été déversé et la machine
aura déjà vidangé l'eau de lavage. Si c'est le cas, vous devrez remplir de nouveau le
distributeur de détergent (voir le paragraphe intitulé « Verser le détergent »).
2. Ouvrez la porte, pressez le bouton du Programme pendant plus de 3 secondes, la
machine va entrer en mode veille. Puis vous pourrez changer le programme du cycle
de lavage pour sélectionner un programme désiré.
(voir le paragraphe intitulé « Démarrage d'un programme de lavage »).
Si vous avez oublié de placer un plat dans le lave-vaisselle, il pourra être ajouté à
n'importe quel moment avant que le distributeur de détergent ne se soit ouvert.
1. Ouvrez un peu la porte.
2. Lorsque les bras de vaporisation s'arrêtent, ouvrez complètement la porte.
3. Ajoutez les plats oubliés.
4. Fermez la porte.
5. Le lave-vaisselle se remettra à fonctionner après 10 secondes.
Lorsque le programme de lavage est terminé, l'alarme du lave-vaisselle sonne pendant
8 secondes, puis s'arrête. Eteignez le lave-vaisselle en appuyant sur le bouton Marche
/Arrêt, coupez l'alimentation d'eau et ouvrez la porte du lave-vaisselle. Attendez
quelques minutes avant de charger le lave-vaisselle pour éviter de retirer les plats et
les ustensiles lorsqu'ils encore chauds. Ils se sèchent mieux.
Changement d'un programme
Vous avez oublié un plat ?
A la n d'un cycle de lavage
REMARQUE:
Si vous ouvrez la porte lors d'un cycle de lavage, la machine se mettra en pause.
L'indicateur lumineux du programme s'arrêtera de clignoter et la sonnerie retentira
toutes les minutes jusqu'à ce que vous fermiez complètement la porte. Une fois la
porte fermée, la machine se remettra à fonctionner après 10 secondes.
AVERTISSEMENT! Il est dangereux d'ouvrir la porte lors du lavage, car de l'eau
chaude pourrait vous brûler.
1. Eteindre le lave-vaisselle
Lorsque l'indicateur lumineux s'allume seulement en blanc, un cycle de
programme est terminé.
a) Eteignez le lave-vaisselle en appuyant sur le bouton Marche /Arrêt.
b) Arrêtez l'alimentation d'eau.
2. Ouvrir doucement la porte.
De la vapeur chaude peut s'échapper lorsque la porte est ouverte! Les plats chauds
sont sensibles aux chocs. Ils doivent refroidir environ 15 minutes avant d'être
enlevés du lave-vaisselle.
Ouvrez ensuite complètement la porte, laissez-la ouverte et attendez quelques
minutes avant d'enlever les plats. Ainsi, ils refroidiront et sécheront plus vite.
3. Décharger le lave-vaisselle
Il est normal que le lave-vaisselle soit mouillé à l'intérieur.
Videz en premier le panier inférieur puis le panier supérieur. Cela évitera les
écoulements d'eau du panier supérieur sur les plats du panier inférieur.
ENTRETIEN ET NETTOYAGE
Système de ltrage
Les ltres empêchent les morceaux d'aliments ou autres objets de pénétrer à
l'intérieur de la pompe. Ces résidus peuvent occasionnellement bloquer les ltres.
Le système de ltrage est composé du gros ltre, d'un ltre plat (ltre principal) et
d'un micro ltre (ltre n).
1. Filtre principal
Les aliments et les saletés bloqués par ce ltre sont
pulvérisés par un jet spécial provenant du bras inférieur de
vaporisation qui les enverra vers la vidange.
2. Gros ltre
Les éléments plus larges, comme des morceaux d'os ou
de verre, pouvant bloquer la vidange sont bloqués par ce
gros ltre. Pour enlever un élément coincé dans ce ltre,
appuyez doucement sur les languettes situées sur le haut de
ce ltre et enlevez le ltre.
3. Filtre n
Ce ltre maintien les résidus d'aliments et de saletés dans
le puisard et les empêche d'être déposés de nouveau sur les
plats durant un cycle.

FRANÇAISFRANÇAIS
FR-29FR-28
Assemblage du système de ltrage
Pour obtenir la meilleure performance et les meilleurs résultats du lave-vaisselle,
l'assemblage du ltre doit être nettoyé. Le ltre enlève ecacement les particules
des aliments en permettant à l'eau de circuler de nouveau durant le cycle. Pour cette
raison, il est conseillé d'enlever les plus grosses particules d'aliments récupérés dans
le ltre après chaque cycle de lavage en rinçant le ltre semi circulaire avec de l'eau
courante. Pour enlever l'assemblage du ltre, tirez sur la poignée vers le haut.
Nettoyage du ltre
Pour nettoyer le gros ltre et le ltre n, utilisez une brosse de nettoyage. Puis,
assemblez de nouveau les parties du ltre comme illustré dans les gures à la page
précédente et insérez de nouveau l'assemblage entier dans le lave-vaisselle, en le
remettant en position et en le poussant vers le bas.
AVERTISSEMENT!
1. N'utilisez jamais le lave-vaisselle sans les ltres.
2. Un remplacement du ltre impropre peut réduire la performance de l'appareil et
endommager les plats et les ustensiles.
REMARQUE:
Lorsque vous suivez la procédure de l'étape 1 à étape 2, le système de ltrage sera
retiré; Lorsque vous suivez la procédure de l'étape 2 à étape 1, le système de ltrage
sera installé.
REMARQUE: L'ensemble d'assemblage du ltre doit être nettoyée au moins
une fois tous par semaine.
Remarque:
• Inspectez les ltres après chaque utilisation du lave-vaisselle.
• En dévissant le gros ltre, vous pouvez retirer le système de ltrage. Enlevez tous
les résidus alimentaires et nettoyez les ltres sous l'eau courante.

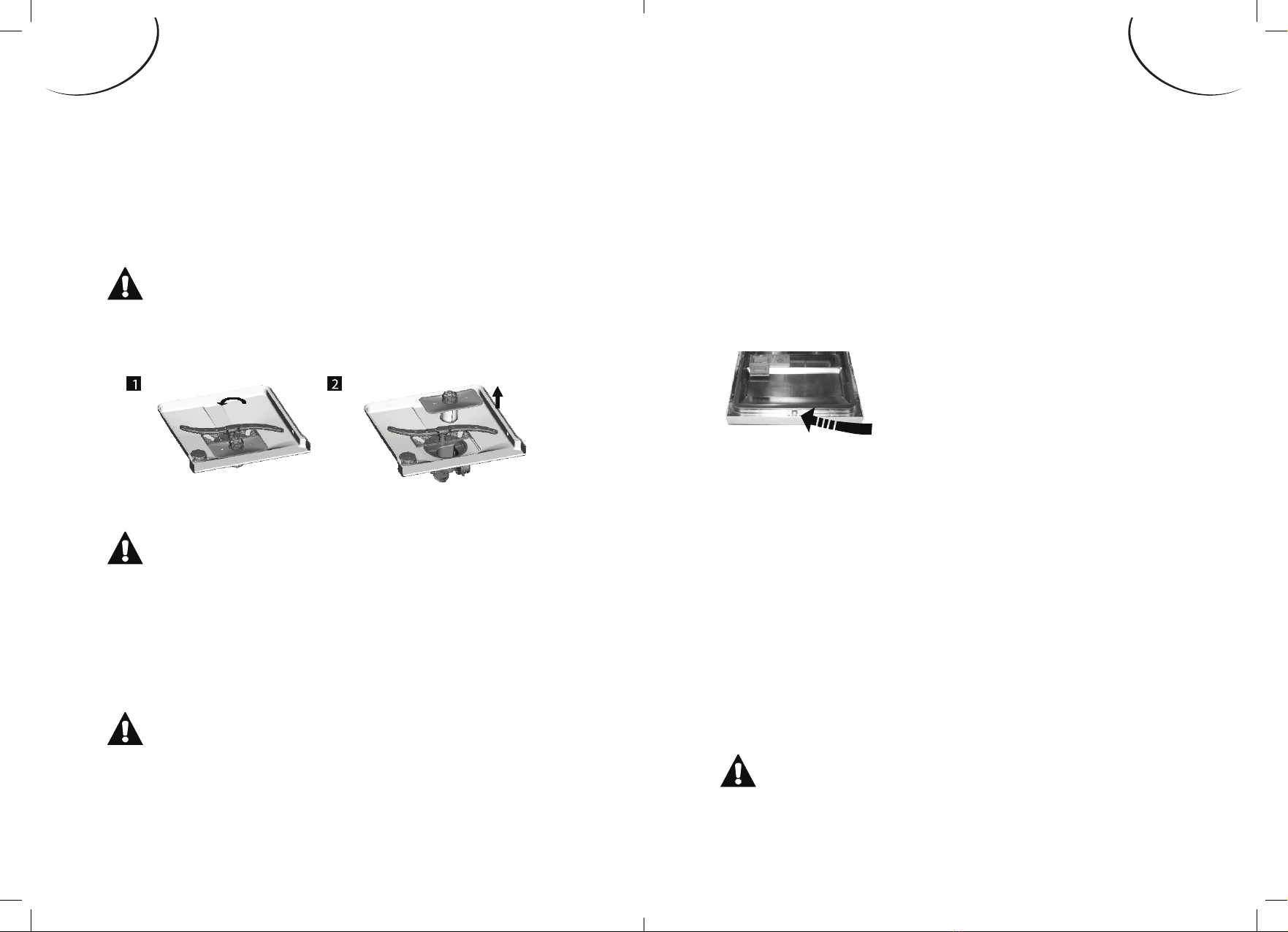

Ouvrir
Etape 1 : Tournez le ltre dans le sens
contraire des aiguilles d'une montre.
Etape 2 : Soulevez l'assemblage du
système du ltre.
AVERTISSEMENT! Lors du nettoyage des ltres, évitez tout choc. Sinon, les
ltres seront déformés et la performance du lave-vaisselle peut être diminuée.
AVERTISSEMENT!
1. N'utilisez jamais d'aspersion nettoyant pour nettoyer le panneau de la porte car cela
pourrait endommager le loquet de la porte et les composants électriques.
2. N'utilisez pas d'agents abrasifs ou certaines serviettes en papier à cause du risque de
rayures ou de tâches que cela pourrait laisser sur la surface en inox.
REMARQUE:
Si votre lave-vaisselle ne fonctionne pas à cause de la glace, contactez une personne de
service qualiée.
Entretien de votre lave-vaisselle
Pour nettoyer le panneau de commande, utilisez un chion légèrement humidié
puis séchez-le complètement. Pour nettoyer l'extérieur, utilisez une cire de polissage
pour l'appareil ménager.
N'utilisez jamais d'objets coupants, de tampons à récurer ou de puissants nettoyants
sur aucune partie du lave-vaisselle.
Pour nettoyer le bord autour de la porte, vous devriez
utiliser seulement un chion doux et humidiée d'eau
tiède.
Pour empêcher la pénétration de l'eau dans le loquet
de la porte et dans les composants électriques,
n'utilisez aucun d'aspersion nettoyant.
Si votre lave-vaisselle est disposé dans un lieu non chaué durant l'hiver, procédez
comme suit après chaque cycle de lavage :
1. Coupez l'alimentation électrique du lave-vaisselle.
2. Coupez l'alimentation d'eau et déconnectez le tuyau d'arrivée de la valve d'eau.
3. Vidangez l'eau du tuyau d'arrivée et de la valve d'eau (utilisez une casserole pour
récolter l'eau).
4. Connectez de nouveau le tuyau d'arrivée d'eau à la valve d'eau.
5. Enlevez le ltre de l'intérieur de la cuve et utilisez une éponge pour enlever l'eau
restante de la pompe de vidange.
Nettoyage de la porte
Protection contre le gel

FRANÇAISFRANÇAIS
FR-31FR-30
• Il est nécessaire de nettoyer régulièrement les bras de
vaporisation car les produits chimiques utilisés contre
la dureté de l'eau peuvent bloquer les jets des bras de
vaporisation et les paliers.
• Pour enlever les bras de vaporisation supérieur, tenez
l'écrou, tournez le bras de vaporisation dans le sens des
aiguilles d'une montre pour le retirer.
• Pour enlever les bras de vaporisation supérieur, retirez le
bras vers le haut.
• Lavez les bras dans l'eau chaude et savonneuse et utilisez
une brosse souple pour nettoyer les jets. Replacez-les après
les avoir rincés complètement.
1. Après chaque cycle de lavage
Après chaque lavage, coupez l'alimentation d'eau et laissez la porte légèrement
entrouverte an que l'humidité et les odeurs s'échappent.
2. Débranchement de la prise
Avant de nettoyer ou d'eectuer un entretien, débranchez toujours la prise du
courant électrique.
3. Nettoyage sans solvants ou nettoyants abrasifs
Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez
aucun produit de nettoyage, de type solvant ou abrasif.
Utilisez seulement un chion et de l'eau tiède et savonneuse.
Pour enlever des tâches ou une salissure de la surface intérieure, utilisez un chion
humidié avec de l'eau et un peu de vinaigre blanc, ou un produit nettoyant conçu
spécialement pour le lave-vaisselle.
4. Lors de non-usage pendant une longue durée
Lorsque vous partez en vacances, il est recommandé d'eectuer un cycle de lavage
à vide puis de débrancher la prise du courant électrique, de couper l'alimentation
d'eau et de laisser la porte du lave- vaisselle légèrement entrouverte. Cela aidera à
entretenir les scellés et empêchera les odeurs de se former à l'intérieur de l'appareil.
5. Déplacement de l'appareil
Si l'appareil doit être déplacé, essayez de le garder en position verticale. Si c'est
absolument nécessaire, il peut être positionné sur son dos.
6. Scellés
L'un des facteurs qui causent les odeurs se formant dans le lave-vaisselle est la
présence d'aliments coincés dans les scellés. Un nettoyage régulier avec une
éponge humidiée empêchera ces odeurs de se former.
Nettoyage des bras vaporisation
Comment entretenir votre lave-vaisselle
Ouvrir
INSTRUCTIONS D'INSTALLATION
ATTENTION:
L'installation des pipes et
des équipements électriques
doit être eectuée par des
professionnels.
AVERTISSEMENT !
Choc électrique! Déconnectez
l'électricité avant d'installer le
lave-vaisselle.
Un non-respect de cette
instruction peut conduire à la
morte ou un choc électrique.
La position d'installation du lave-vaisselle doit être près des tuyaux d'arrivé et les
tuyaux de vidange et le cordon d'alimentation.
Un côté du lave-vaisselle doit être placé pour faciliter la connexion des tuyaux de
vidange du lave-vaisselle.
Remarque : Vériez que les accessoires d'installation fournis (crochet pour le panneau
esthétique, des vis)
Lisez soigneusement les instructions d'installation
Illustrations pour les dimensions du cabinet et la position du lave-vaisselle.
Les préparations doivent être faites avant de placer le lave-vaisselle dans son
emplacement d'installation.
1. Choisissez un emplacement près de l'évier pour faciliter l'installation des tuyaux
d'alimentation de l'eau et des tuyaux de vidange du lave-vaisselle. (Voir la gure 1)
2. Si le lave-vaisselle est installé dans un coin du cabinet, il doit avoir un espace
(illustré dans la gure 2) lorsque la porte est ouverte.
Figure 1
Dimensions du cabinet Moins de 5 mm entre le haut du lave-vaisselle et le cabinet et
la porte extérieure alignée sur le cabinet.
Préparation pour l‘installation
Entrées
pour
l'électricité,
la vidange
et l'eau.
Espace entre le
fond du cabinet
et le sol.

FRANÇAISFRANÇAIS
FR-33FR-32
Figure2
L'espace minimum lorsque la porte est ouverte.
Lave-
vaisselle
Porte du
lave-vaisselle
Espace minimum
de 50mm
Cabinet

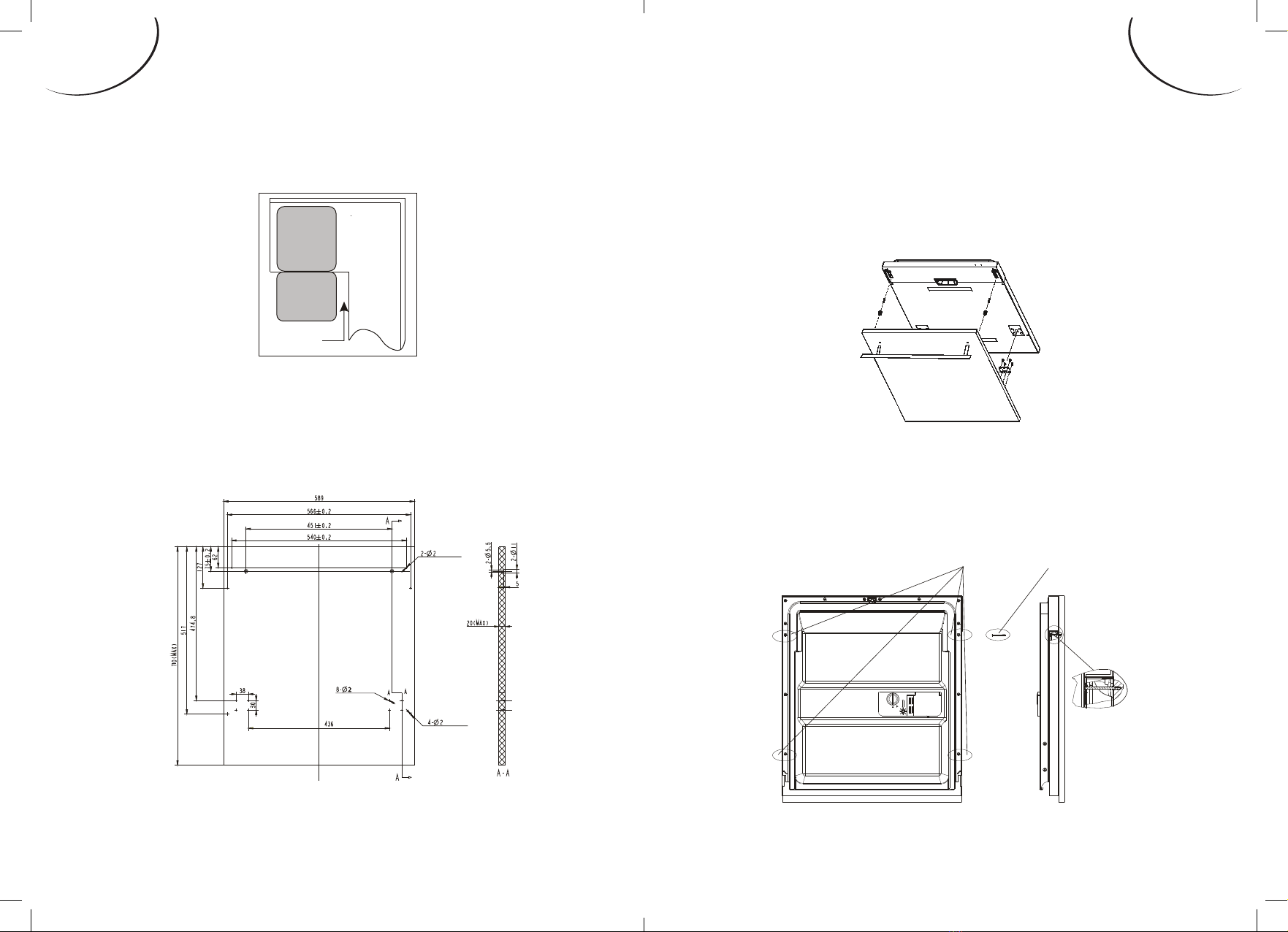

Installation et dimensions du panneau esthétique
1. Le panneau esthétique en bois peut être traité selon la gure 3.
Figure3
Le panneau esthétique en bois doit être traité conformément aux dimensions illustrées.
(Unité : mm)
(Profondeur:8)
(Profondeur:8)
(Profondeur:8)
2. Fixez le crochet sur le panneau esthétique en bois et mettez le crochet dans la fente
de la porte extérieure du lave-vaisselle (Voir la gure 4a). Après le positionnement
du panneau, xez le panneau sur la porte extérieure avec des vis et des boulons
(Voir la gure 4b).
Figure 4a
Installation du panneau esthétique
Figure 4b
Installation du panneau esthétique en bois
1. Retirez les quatre vis courtes.
2. Vissez les quatre vis longues.
Retirer les quatre
vis courtes
Visser les quatre
vis longues

FRANÇAISFRANÇAIS
FR-35FR-34
Insérez le tuyau de vidange dans une pipe de vidange avec un diamètre (minimum) de
40 mm ou laissez l'eau s'écouler dans l'évier, en vous assurant que le tuyau ne soit pas
plié ou coincé. L'extrémité du tuyau doit être placée à une hauteur moins de 1000mm
(Voir la gure suivante)
Ajustement de la tension des ressorts de la porte
Connexion des tuyaux de vidange
Les ressorts de la porte sont réglés dans l'usine à une tension propre pour la porte
extérieure.
Si le panneau esthétique en bois est installé, vous devez ajuster la tension des ressorts
de la porte.
Tournez la vis de réglage pour faire serrer l'ajusteur ou détendre le cordon en acier.
(Voir gure 5)
Ajustez la tension des ressorts de la porte jusqu'à ce que la porte maintienne
l'équilibre en position ouverte complètement.
Figure5
Ajustement de la tension du ressort de la porte
Fixez le tuyau de vidange en position A ou B
Comptoir
Pipe de vidange
Remarque :
L'extrémité du tuyau
doit être placée à une
hauteur moins de
1000m et ne doit pas
être immergé dans
l'eau.
Front
Etapes d'installation pour le lave-vaisselle
1. Installez la porte du meuble sur la porte extérieure du lave-vaisselle en utilisant les
supports fournis.
Référez-vous au modèle pour le positionnement des supports.
2. Réglez la tension des ressorts de la porte à l'aide d'une clé Allen dans le sens des
aiguilles d'une montre pour serrer les ressorts de la porte gauche et droite an de
protéger votre lave-vaisselle. (Illustration 2)
3. Raccordez le tuyau d'arrivée à l'alimentation de l'eau froide.
4. Connectez le tuyau de vidange en vous référant au diagramme dans la gure 6.
5. Raccordez le cordon d'alimentation.
6. Apposez la bande de condensation en dessous de la surface du cabinet.
7. Installez le lave-vaisselle en place. (Illustration 4)
8. Mettez le lave-vaisselle de niveau. Le pied arrière peut être ajusté de l'avant du
lave-vaisselle en tournant les vis dans la base du lave-vaisselle en utilisant une clé
Allen (Illustration 5A). Pour ajuster le pied avant, utilisez un tournevis plat et
tournez-le jusqu'à ce qu'il soit de niveau (Illustration 5B).
9. Le lave-vaisselle doit être xé en place. Il y a deux modes comme suit:
A. Surface de travail normale : Mettez le crochet de montage dans la fente du
panneau latéral droit (gauche) et puis xez-le sur la surface de travail avec deux vis
en bois. (Illustration 6).
B. Surface en marbre ou en granit : Pliez le crochet de montage droit (gauche) en
angle droit, puis mettez-le dans la fente du panneau latéral droit (gauche) et
xez-le sur la surface de travail avec deux vis en bois. (Illustration 7).
Figure 7
Le lave-vaisselle doit être mis de niveau pour une bonne performance de lavage.
1. Placez un niveau à bulle sur la porte ou le rail du support à l'intérieur de la cuve
comme indiqué pour vérier si le lave-vaisselle est de niveau.
2. Niveler le lave-vaisselle en réglant individuellement les trois pieds de nivellement.
3. Lors du nivellement du lave-vaisselle, faites attention à ne pas laisser renverser le
lave-vaisselle.

FRANÇAISFRANÇAIS
FR-37FR-36
bande de condensation
Porte du
meuble
Figure 8
Illustration de l'ajustement des pieds
Remarque :
L'hauteur maximum des pieds réglables est de 50mm.
Vérifiez
le niveau
de l'avant
à l'arrière
Niveau à bulle
Vérifiez le niveau d'un côté à l'autre
Branchement électrique
AVERTISSEMENT!
AVERTISSEMENT!
Pour la sécurité personnelle :
1. N'UTILISEZ PAS DE RALLONGE OU D'ADAPTATEUR DE PRISE
AVEC CET APPAREIL;
2. VOUS NE DEVEZ NI COUPER NI ENLEVER LA FICHE DE TERRE DU
CABLE D'ALIMENTATION.
Assurez-vous d'avoir une prise de terre fonctionnelle avant l'utilisation.
Conditions requises d'électricité
Veuillez vous référer à la che signalétique de l'appareil pour connaître la tension
assignée et pour connecter le lave-vaisselle à une source d'alimentation appropriée.
Utilisez un fusible de 10 ampères, un fusible avec retardement ou un disjoncteur
recommandé et prévoyez un circuit séparé destiné à cet appareil seulement.
Connexion électrique
Assurez-vous que les valeurs de tension et de fréquence pour le courant domestique
correspondent à celles indiquées sur la che signalétique et que le système électrique
supporte la tension maximale indiquée sur la che signalétique. Insérez la prise dans
la prise électrique de terre. Si la prise domestique à laquelle l'appareil sera connecté
n'est pas adaptée à la prise de l'appareil, remplacez la prise domestique plutôt que
d'utiliser un adaptateur ou un accessoire équivalent car ils pourraient causer une
surchaue et des brûlures.
Instructions concernant la mise à la terre
Cet appareil doit être relié à la terre. Dans le cas d'un dysfonctionnement, la connexion
à la terre réduira le risque de choc électrique en fournissant une voie de moindre
résistance au courant électrique. Cet appareil est équipé d'un câble composé d'un
conducteur vers la terre et une prise de terre. La prise doit être branchée à une prise
domestique appropriée, installée et reliée à la terre selon tous les codes et décrets locaux.
1. Une connexion incorrecte du connecteur de terre peut causer un risque de choc
électrique.
2. Si vous avez un doute concernant la connexion à la terre du lave-vaisselle, faîtes
vériez l'installation avec un électricien qualié ou un prestataire de service.
3. Ne modiez pas la prise fournie avec l'appareil ; si elle ne convient pas à votre prise
domestique, faîtes installer une prise adaptée par un électricien qualié.
