Fbt Xsub 18 SA User manual

P R O C E S S E D A C T I V E S U B W O O F E R
MANUALE D'USO
OPERATING MANUAL
MODE D'EMPLOI
BENUTZER-HANDBUCH
SUB

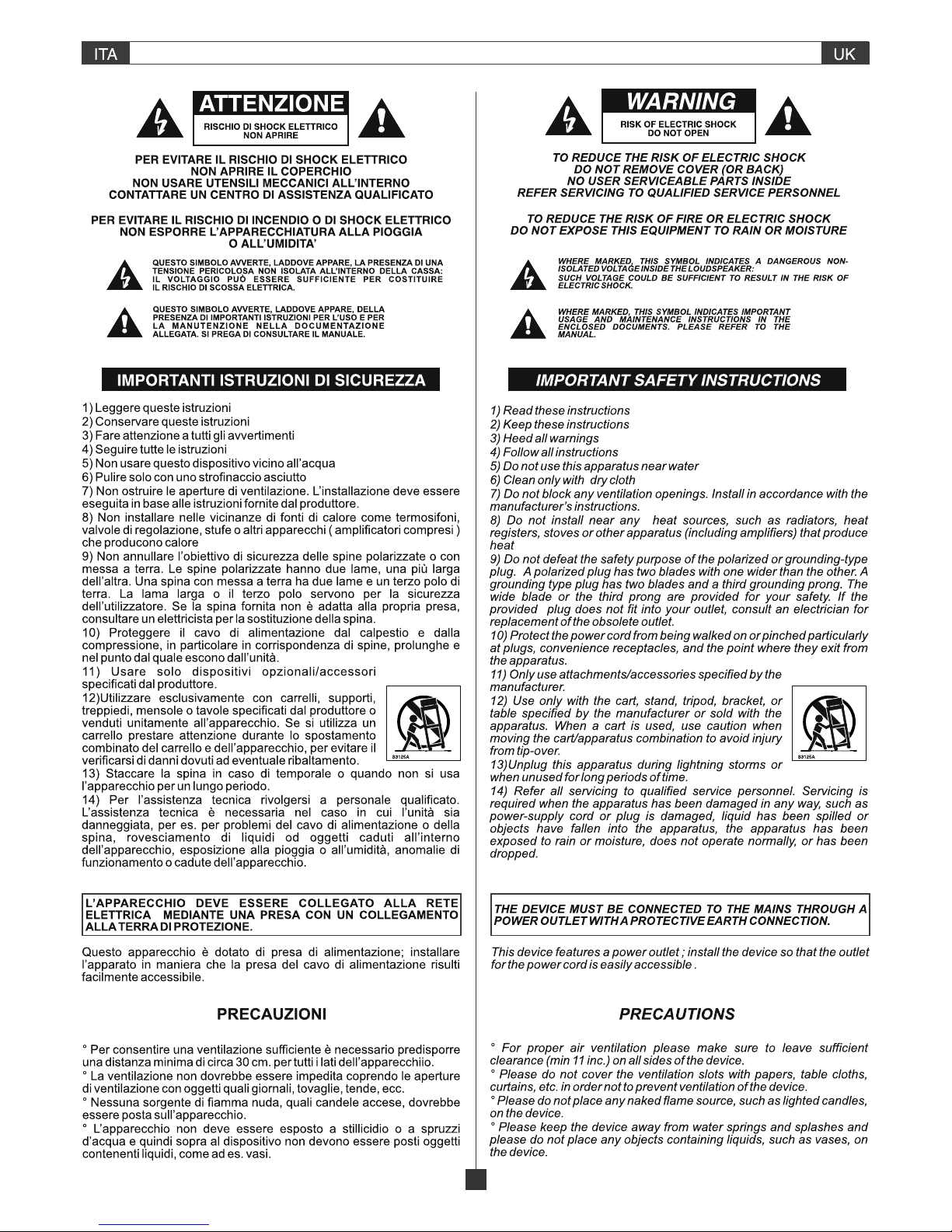

1

2

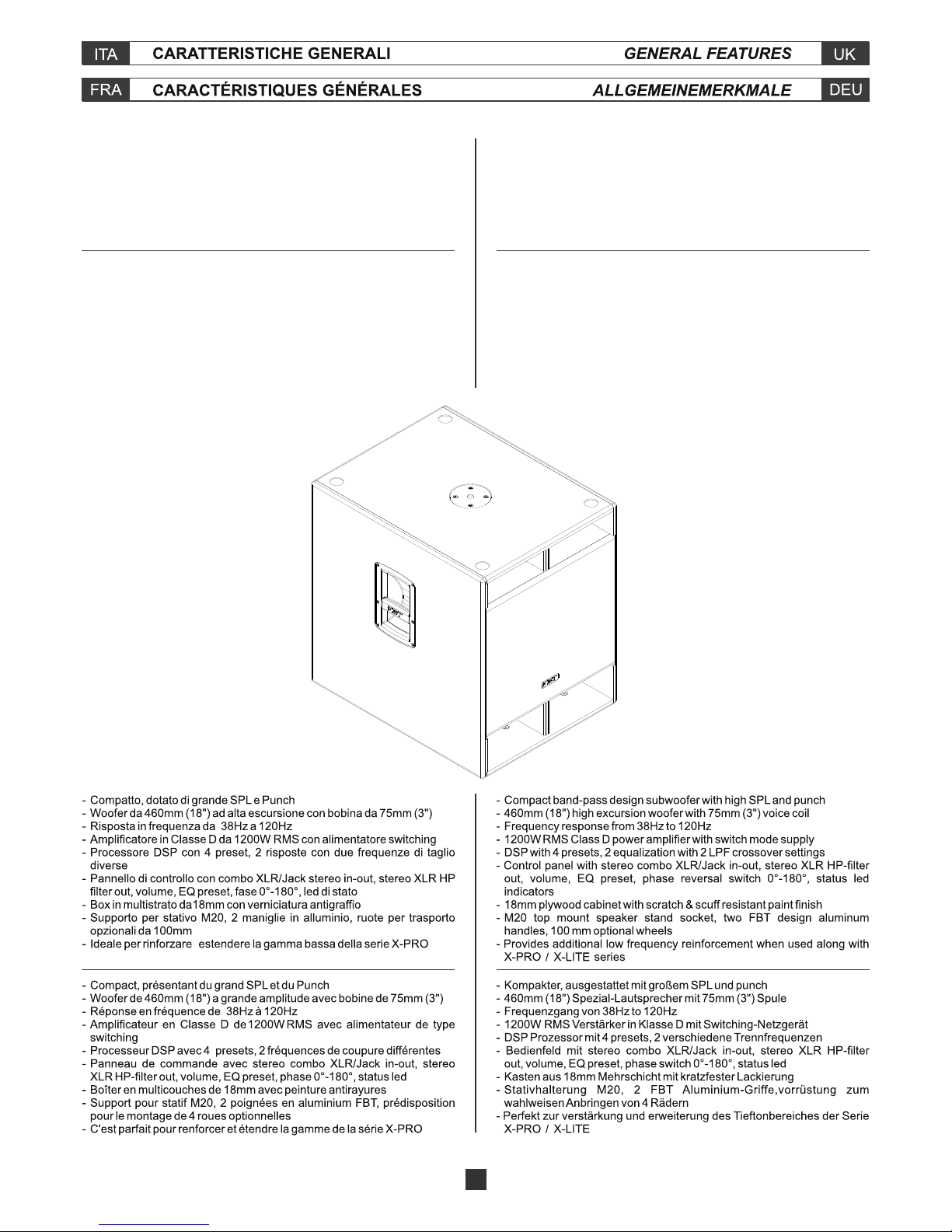

Designed as the perfect partner for the X-LITE and X-PRO series, FBT
introduces the new X-SUB 18SA powered subwoofer. Loaded with a
single 18" heavy duty woofer, the X-SUB 18SA is controlled by a 1200W
Class D amplifier with DSP at 4 preset allowing perfect tailoring of the
extended low frequency to the mid-high. The rugged plywood enclosure is
built to withstand touring conditions, yet crafted with italian style to suit the
most elegant fixed installations. Finally, the M20 thread allows for pole
mounting on a 3-way system design.
Als perfekter Partner für die X-LITE und X- PRO-Serie entworfen, führt
FBT den neuen X-SUB 18SA- Subwoofer ein. Mit einem einzigen 18"-
Schwerlast-Woofer geladen, wird X-SUB 18SA von einem 1200W-D-
Klasse-Verstärker mit DSP bei 4 Voreinstellungen gesteuert und
ermöglicht eine perfekte Anpassung der auf Mittelhoch erweiterten
Niederfrequenz. Das robuste Sperrholz-Gehäuse ist gebaut, um
Tourenverhältnissen standzuhalten und ist in italienischem Stil gefertigt,
um den elegantesten Festinstallationen gerecht zu werden. Außerdem
ermöglicht das M20-Gewinde die Mastmontage mit einem 3-Wege-
Systemdesign.
Conçu comme un partenaire parfait pour les gammes X-LITE et X-PRO,
FBT présente le nouveau subwoofer optimisé X-SUB 18SA. Chargé d'un
woofer 18'' haute résistance simple, le X-SUB 18SA est contrôlé par un
amplificateur 1200W Classe D avec un DSP disposant de 4 préréglages
permettant une personnalisation complète de la basse fréquence étendue
à la moyenne et haute fréquence. L'enceinte en solide contreplaqué est
conçue pour résister aux conditions d'un tour, et réalisée dans le style
italien pour s'adapter aux installations permanentes les plus élégantes.
Enfin, le filetage M20 permet de les monter sur des poteaux avec une
conception à un système trois voies.
3
FBT presenta il nuovo subwoofer amplificato X-SUB 18SA, il partner
perfetto delle serie X-LITE e X-PRO. Dotato di un unico woofer da 18" a
prestazioni elevate, X-SUB 18SA è equipaggiato con un amplificatore da
1200W in classe D, DSP con 4 preset, che consente una vasta
personalizzazione delle basse frequenze estese fino a valori medio-alti.
La robusta struttura in multistrato è realizzata appositamente per risolvere
tutte le esigenze più disparate, dal touring all'installazione fissa. Il
supporto per stativo M20 consente il montaggio di un satellite.
X-LITE
//
X-LITE
/

4
100-120V 60Hz
220-240V 50Hz
T4AL250V
220-240V 50Hz
T8AL250V
100-120V 60Hz
220-240V100-120V
POWER
FUSE
VOLTAGE SELECTOR
ON

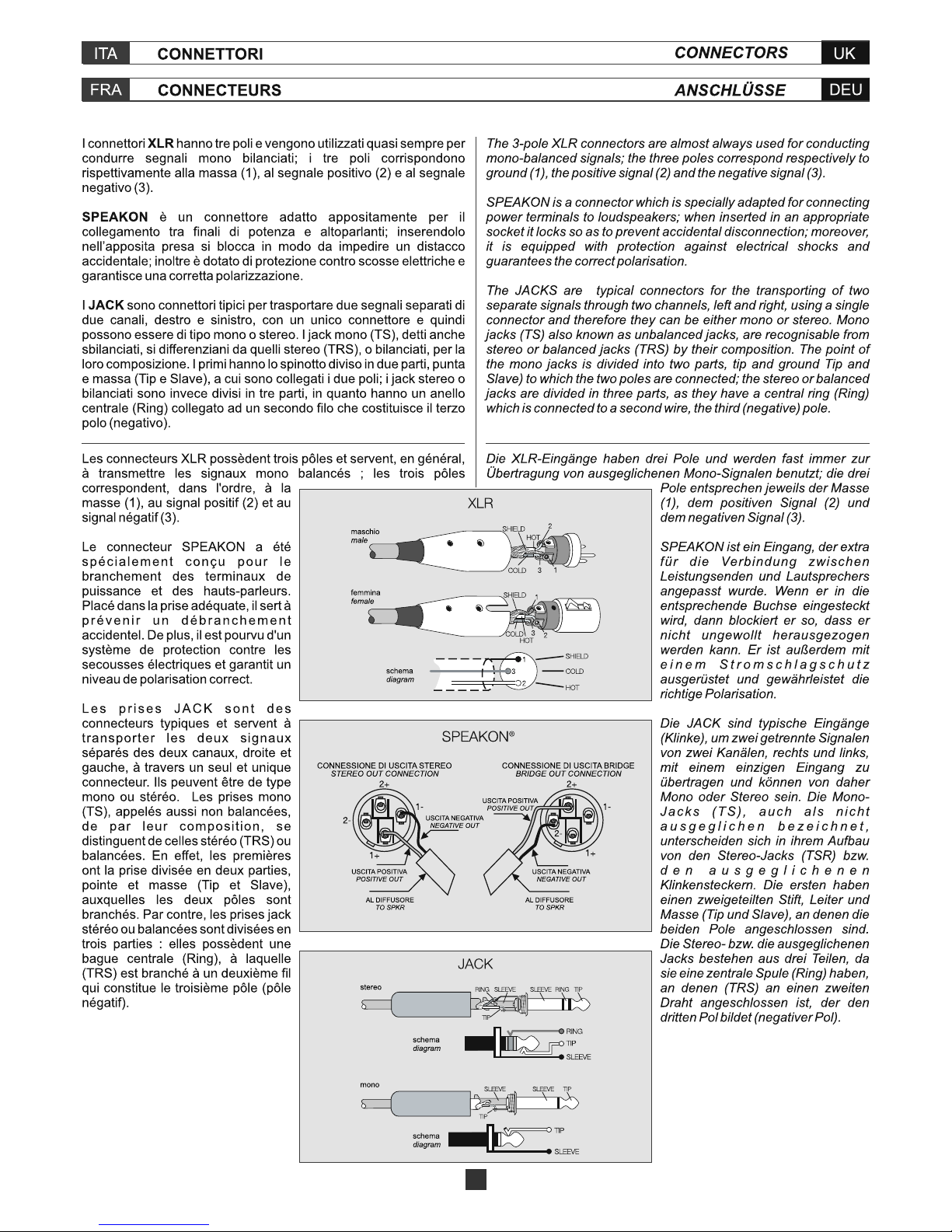

5

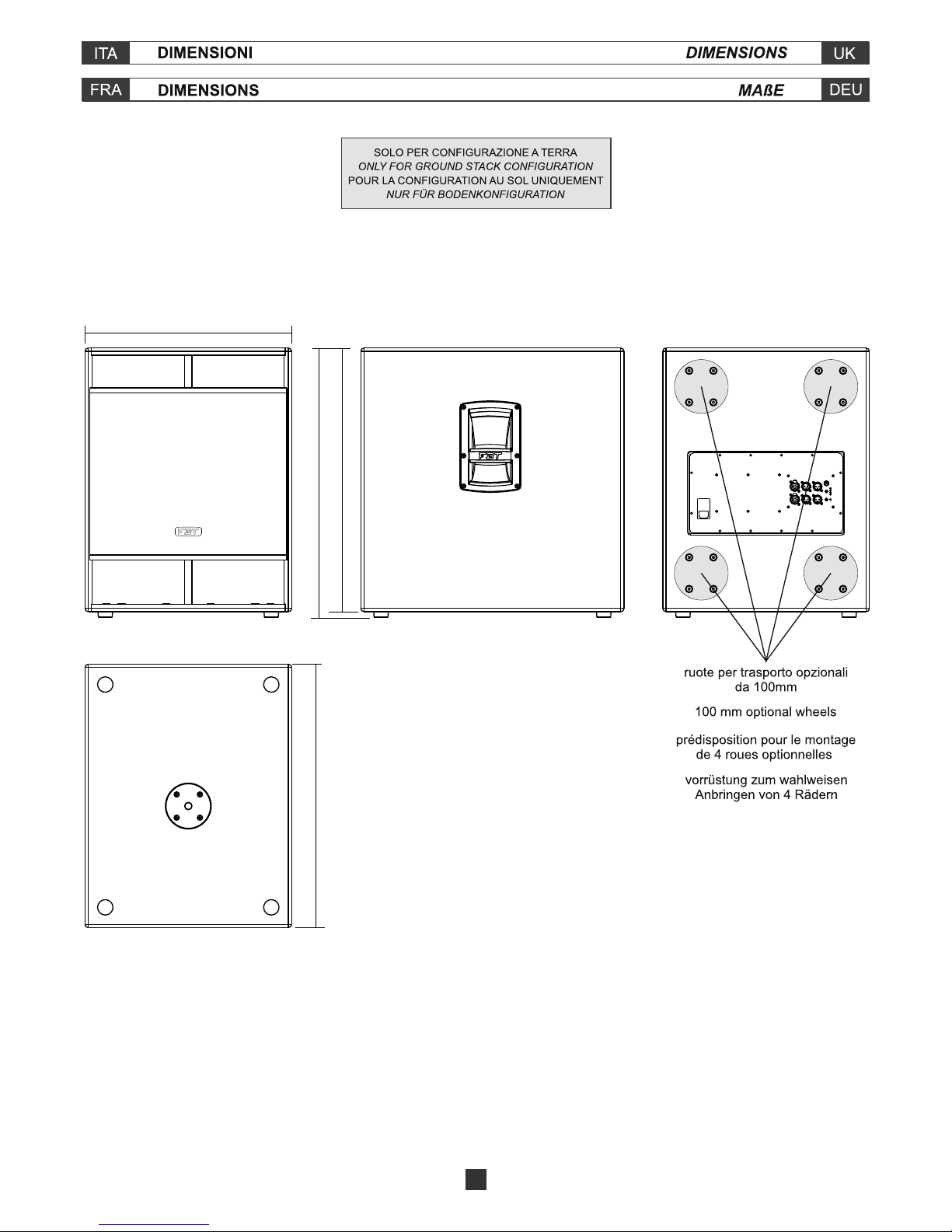

510mm / 20,07inch
651mm / 25,62inch
666mm / 26,22inch
650mm / 25,59inch
6

IN / LINK:
HP FILT. OUT:
N.B. per il collegamento
dei satelliti della serie X-LITE / X-
PRO usare l'uscita "link"
LEV:
PHASE:
PRT / LMT:
PRESET:
prese di ingresso/uscita
bilanciate collegate in parallelo; "IN"
consente il collegamento di un
segnale preamplificato come, ad
esempio, quello in uscita da un
m i x e r. " L I N K " p e r m e t t e i l
collegamento di più diffusori con lo
stesso segnale.
uscita per prelevare il
segnale filtrato da inviare ad un
satellite amplificato sprovvisto di
filtro "HP" (
). In
questo modo si evita che i due
diffusori collegati operino per un
tratto nello stesso intervallo di
frequenza, ottenendo una risposta
complessiva senza interferenze.
regola il livello generale del
segnale.
questo controllo consente
di ottimizzare l'allineamento di fase,
cioè di ottenere una risposta in
frequenza uniforme nella zona di
incrocio tra sub e satellite; nella
posizione "0°" l'emissione sonora del
sub è in fase con il segnale di
ingresso; nella posizione "180°"
l'emissione sonora è in controfase
con il segnale di ingresso. Questo
controllo consente di ottenere
ulteriore flessibilità nella messa a
punto del subwoofer ottimizzandone
le prestazioni.
questo led lampeggia
per segnalare l'intervento del circuito
d i l i m i t a z i o n e p e r e v i t a r e
sovraccarico termico; nel caso di
luce fissa diminuire il segnale di
ingresso.
seleziona 4 preset ad
ognuno dei quali corrisponde una
co n figurazione i n b ase alle
preferenze personali e all'acustica
dell'ambiente di ascolto. (vedi
descrizione nella sezione PRESET).
IN / LINK:
HP FILT. OUT:
N.B. for the connection of X-LITE /
X-PRO satellites use the output
"link"
LEV:
PHASE:
PRT / LMT:
PRESET:
balanced input/output
sockets; "IN" allows to connect a pre-
amplified signal such as that coming,
for instance, from mixer output.
"LINK" allows to connect multiple
speakers to the same signal.
output for taking the
filtered signal and sending it to an
amplified satellite without HP filter
(
). This avoids having the two
connected speakers operate within
the same frequency interval, and
thus obtains a complex response
without interference.
adjusts the signal general level.
the phase control allows to
optimize phase alignment, i.e. to
obtain a uniform frequency response
in the crossover area between the
sub and the satellite. When it is set at
"0°" the sound emission is in phase
with the input signal; when it is set at
"180°" the sound emission is in
counterphase with the input signal.
Thanks to this control subwoofer
adjustment will be even more flexible
with a consequent performance
optimization.
led PRT/LMT flashes to
signal that the current limiting circuit
has intervened to prevent thermal
overload; in case of steady light
reduce the input signal.
select 4 preset each of
whom corresponds to aspecific
speaker configuration according to
user's personal preferences and to
the acoustics of the listening area
(see PRESET section).
IN / LINK:
HP FILT. OUT:
N.B. en cas de
connexion de satellites de la serie
X-LITE / X-PRO utiliser la sortie
"link"
LEV:
PHASE:
PRT / LMT:
PRESET:
prises d'entrée/sortie
équilibrées; "IN" permet la connexion
d'un signal pré-amplifié comme par
exemple le signal de sortie d'un
mélangeur.
sortie qui a la fonction
de prélever le signal filtré qui devra
être envoyé à un satellite amplifié
sans filtre HP (
). De cette manière l'on évite
que les diffuseurs qui y sont
branchés ne se superposent
pendant un moment à l'intérieur du
même intervalle de fréquence, le
résultat est une réponse totale sans
interférences.
il règle le niveau général du
signal.
interrupteur qui sert à
optimiser l'alignement de la phase,
autrement dit, d'obtenir une réponse
de la fréquence uniforme dans la
zone de croisement entre le sub et le
satellite. En position "0°" l'émission
sonore du sub est en phase avec le
signal d'entrée; en position "180°"
l'émission sonore est en contre-
phase avec le signal d'entrée. Ce
contrôle permet d'obtenir encore
plus de flexibilité en la mise au point
du subwoofer, en optimisant ses
performances.
le voyant lumineux
PRT/LMT clignote pour signaler
l'intervention du circuit de limitation
afin d'éviter une surcharge
thermique; si la lumière est fixe
diminuer le signal d'entrée.
il sélectionne 4 presets,
dont chacun correspond à une
co nf ig ur at io n de d iff us eu rs
spécifique, selon les préférences
personnelles et l'acoustique de
l'environnement d'écoute (voir
section PRESET).
I N / L I N K :
HP FILT. OUT:
BEACHTEN. Bei anschluss der
Satelliten der X-LITE / X-PRO serie
den Ausgang "LINK" benutzen
LEV:
PHASE:
PRT / LMT:
PRESET:
S y m m e t r i e r t e
E i n / A u s g a n g s b u c h s e n ; " I N "
ermöglicht den Anschluss eines
vorverstärkten Signals, wie das aus
einem Mixer. "LINK" ermöglicht den
Anschluss mehrer Lautsprecher mit
demselben Signal.
Ausgang zur
Entnahme des gefilterten Signals,
das an einen verstärkten Satelliten
gesendet wird ohne HP-Filter
(
).
Regelt den allgemeinen Pegel
des Signals.
Dieser Schalter gestattet
d i e O p t i m i e r u n g d e r
Phasenausrichtung, d.h. eine
gleichmäßige Frequenzantwort in
der Crossover-Zone zwischen Sub
und Satellite. Auf "0°" Stellung findet
die Schallemission des Subwoofers
gleichphasig zum Eingangssignal
statt; a u f " 1 8 0 ° " f i n d e t d i e
Schallemission gegenphasig zum
Eing a n gssig n al stat t . D iese
Regelung ermöglicht noch mehr
Flexibilität beim Einregulieren des
Subwoofers und somit optimierte
Leistungen.
Der Led PRT/LMT blinkt,
u m d i e I n t e r v e n t i o n d e r
B e g r e n z u n g s s c h a l t u n g z u r
Vermeidung einer thermischen
Überlastung anzuzeigen; sollte der
Led ständig leuchten, verringern Sie
das Eingangssignal.
Zur Auswhal der 4
Voreinstellungen, die jeweils einer
L a u t s p r e c h e r k o n f i g u r a t i o n
en t sp r ec h en , b ez ü gl i ch d e r
individuellen Vorlieben und der
Akustik des Hörbereichs (sie
Abschnitt PRESET).
7
100-120V 60Hz
220-240V 50Hz
T4AL250V
220-240V 50Hz
T8AL250V
100-120V 60Hz
220-240V100-120V
POWER
FUSE
VOLTAGE SELECTOR
ON

8

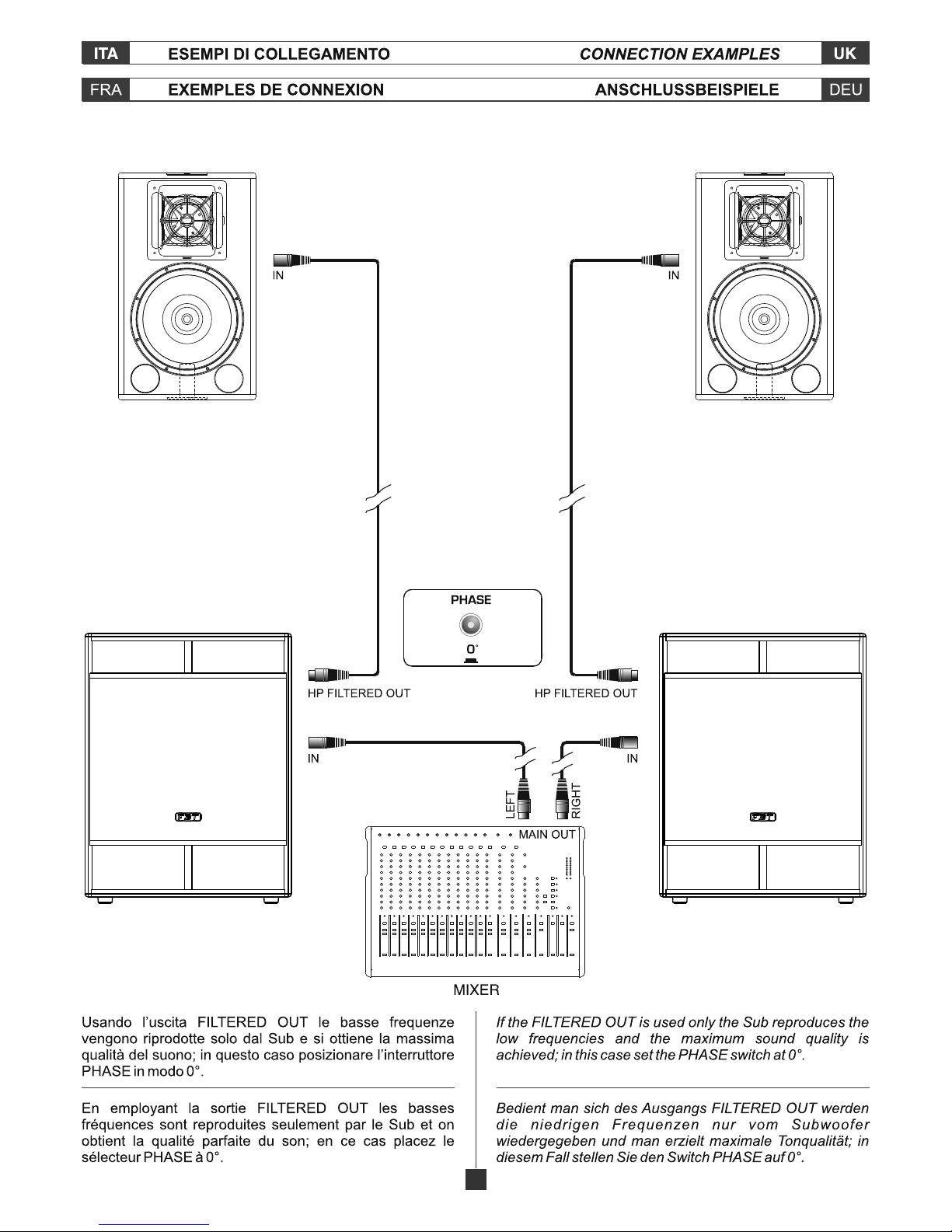

X-LITE / X-PRO X-LITE / X-PRO
X-SUB 18SA X-SUB 18SA
9

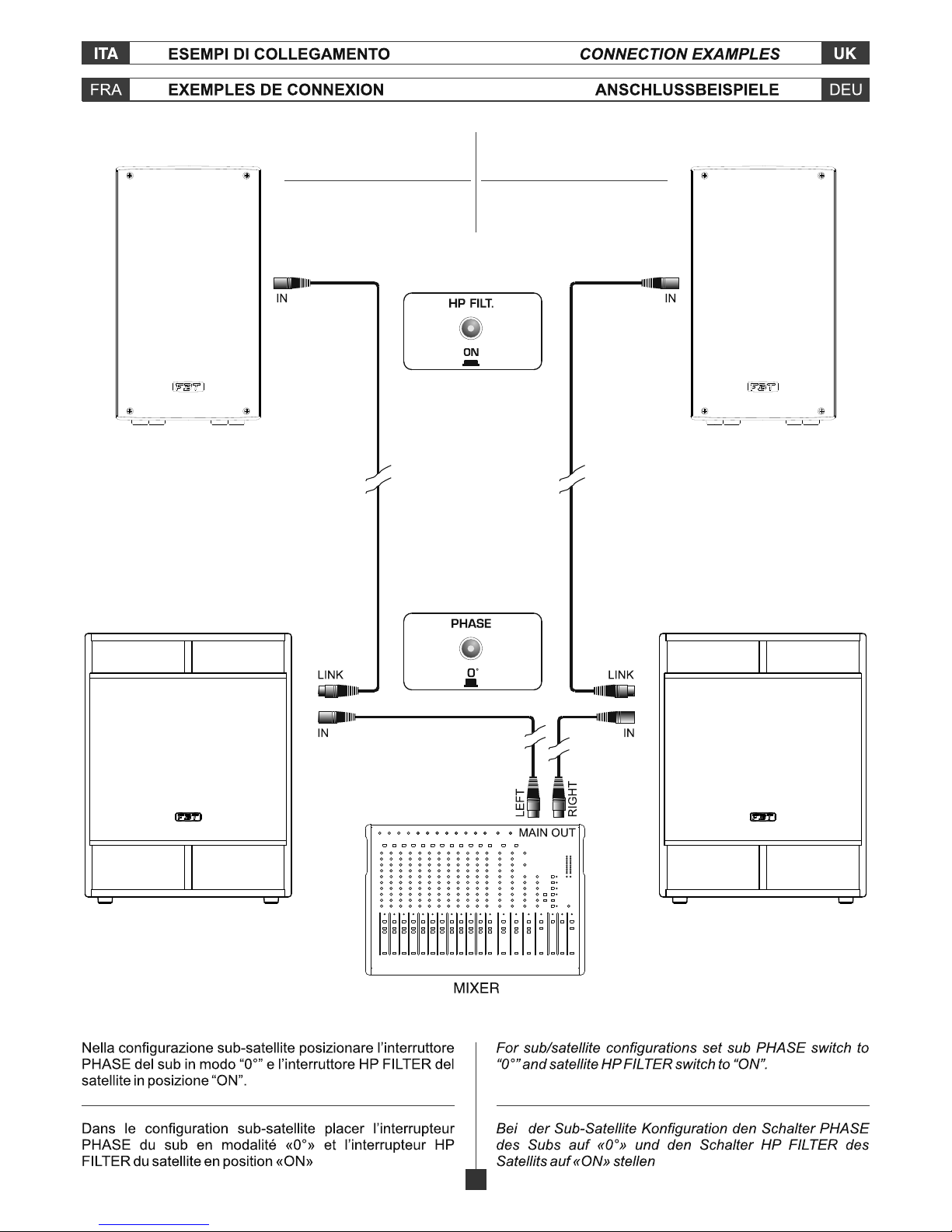

N.B. per il collegamento dei satelliti
della serie X-LITE / X-PRO usare
l'uscita "link"
N.B. for the connection of X-LITE / X-
PRO satellites use the output "link"
N.B. en cas de connexion de
satellites de la serie X-LITE / X-PRO
utiliser la sortie "link"
BEACHTEN. Bei anschluss der
Satelliten der X-LITE / X-PRO serie
denAusgang "LINK" benutzen

X-SUB 18SA X-SUB 18SA
SPEAKER SPEAKER
10

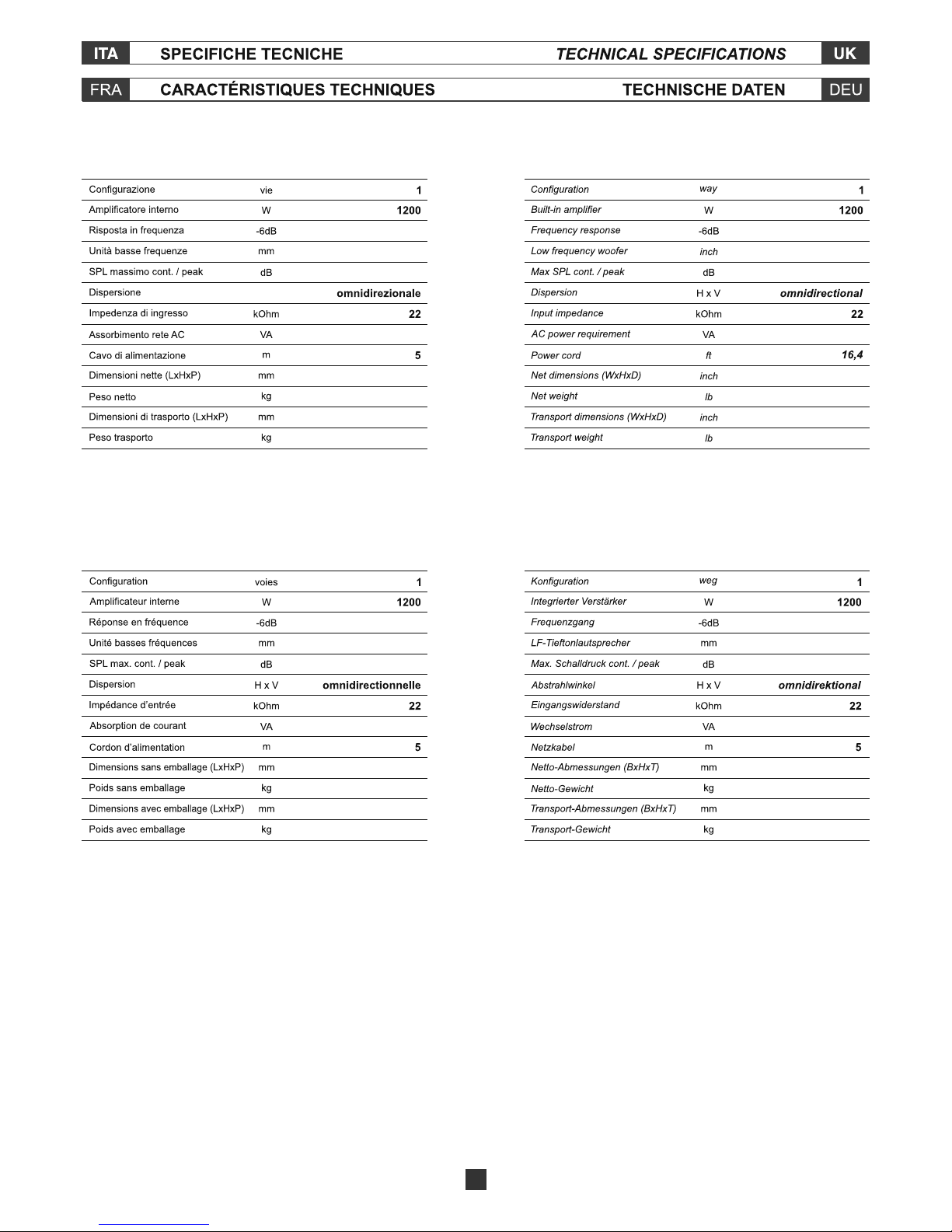

38Hz - 120Hz
1 x 460 / bobina 75
136 half space
600
510 x 666 x 650
38Hz - 120Hz
1 x 18 / coil 3
136 half space
600
20,07 x 26,22 x 25,59
38Hz - 120Hz
1 x 460 / bobine 75
136 half space
600
510 x 666 x 650
38Hz - 120Hz
1 x 460 / spule 75
136 half space
600
510 x 666 x 650
O x V
11
34
600 x 740 x 740
37
74,95
81,57
23,62x 29,13 x 29,13
34
600 x 740 x 740
37
34
600 x 740 x 740
37

CODE 39624 #11032015
