Fbt HORIZON VHA 112SND User manual
VHA 112SND / SN
CODE: 45689
IT / MANUALE D’USO
EN / OPERATING MANUAL
Vertical Horizontal Array
Active Subwoofer
3
INFORMAZIONI GENERALI
HORIZON VHA 112SND / 112SN Manual
Version : 1.1 ita, en - 06/2022 Code: 45689
Conservare questo documento in un luogo sicuro in modo che sia disponibile
per riferimento futuro.
Controllare regolarmente il sito web FBT per l’ultima versione di questo docu-
mento.
Quando si rivende questo prodotto, consegnare questo documento al nuovo
proprietario.
Per l’utilizzo consapevole del sistema consultare sempre le guide dedicate e
disponibili sul sito FBT nelle pagine del prodotto:
PRODUCT TRAING MANUAL
FBT Elettronica SpA – 62019 Recanati (Italy)
INFORMAZIONI GENERALI����������������������������������������������������������������������������������������������������������������������������������������������������������� 3
AVVERTENZE������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 4
CARATTERISTICHE GENERALI ����������������������������������������������������������������������������������������������������������������������������������������������������� 5
Descrizione .......................................................................................................................................................................................................5
Caratteristiche ................................................................................................................................................................................................5
DIMENSIONS ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6
PANNELLO & INGRESSI ������������������������������������������������������������������������������������������������������������������������������������������������������������������ 7

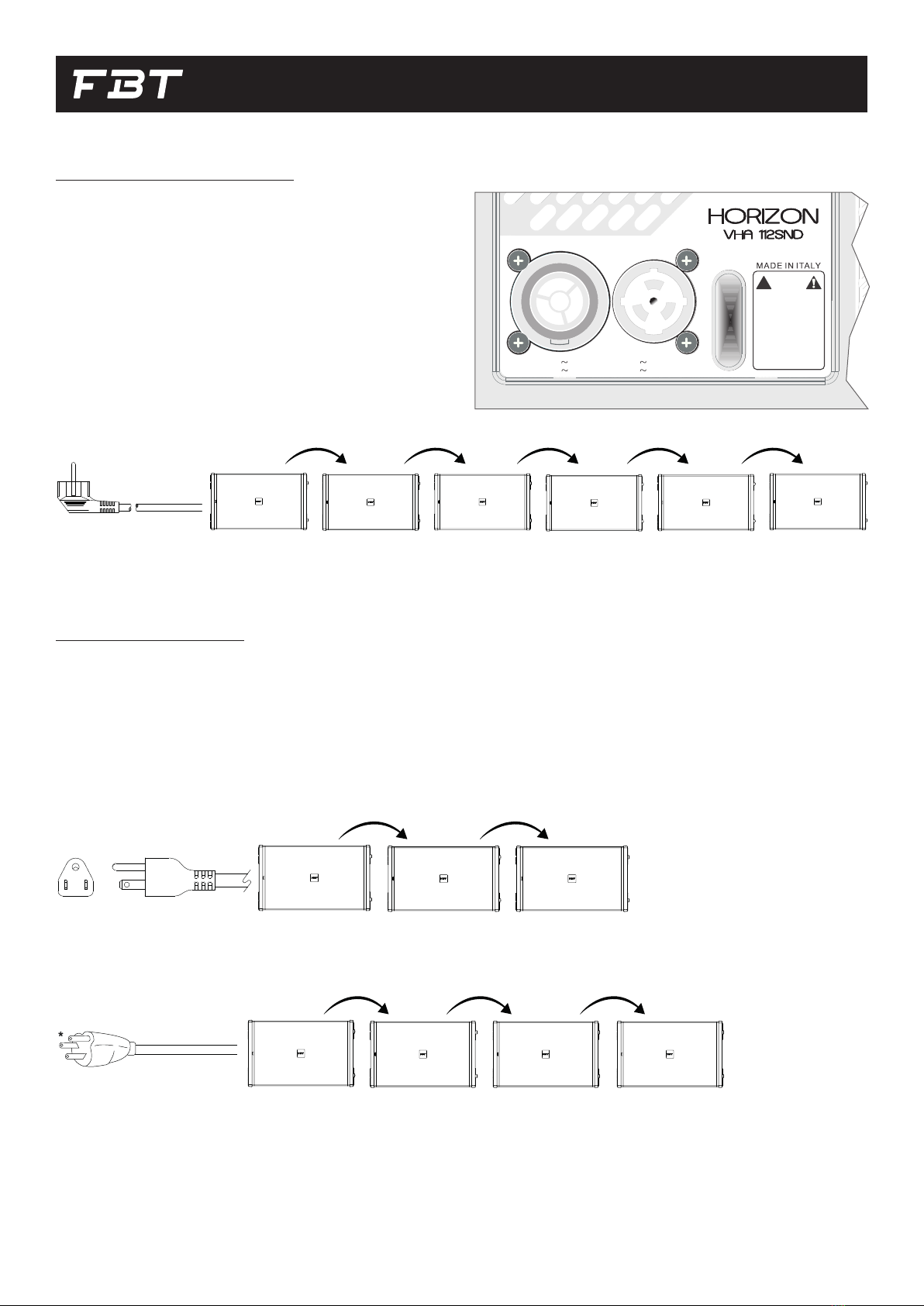

ALIMENTAZIONE������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 8
Alimentazione 220V / 240V.......................................................................................................................................................................8
Alimentazione 120V......................................................................................................................................................................................8
INGRESSI & USCITE ������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 9
Connessione XLR............................................................................................................................................................................................9
Connessione ethernet..................................................................................................................................................................................9
COLLEGAMENTI �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������10
COLLEGAMENTO IN RETE�����������������������������������������������������������������������������������������������������������������������������������������������������������12
Collegamento dei diffusori in rete........................................................................................................................................................ 12

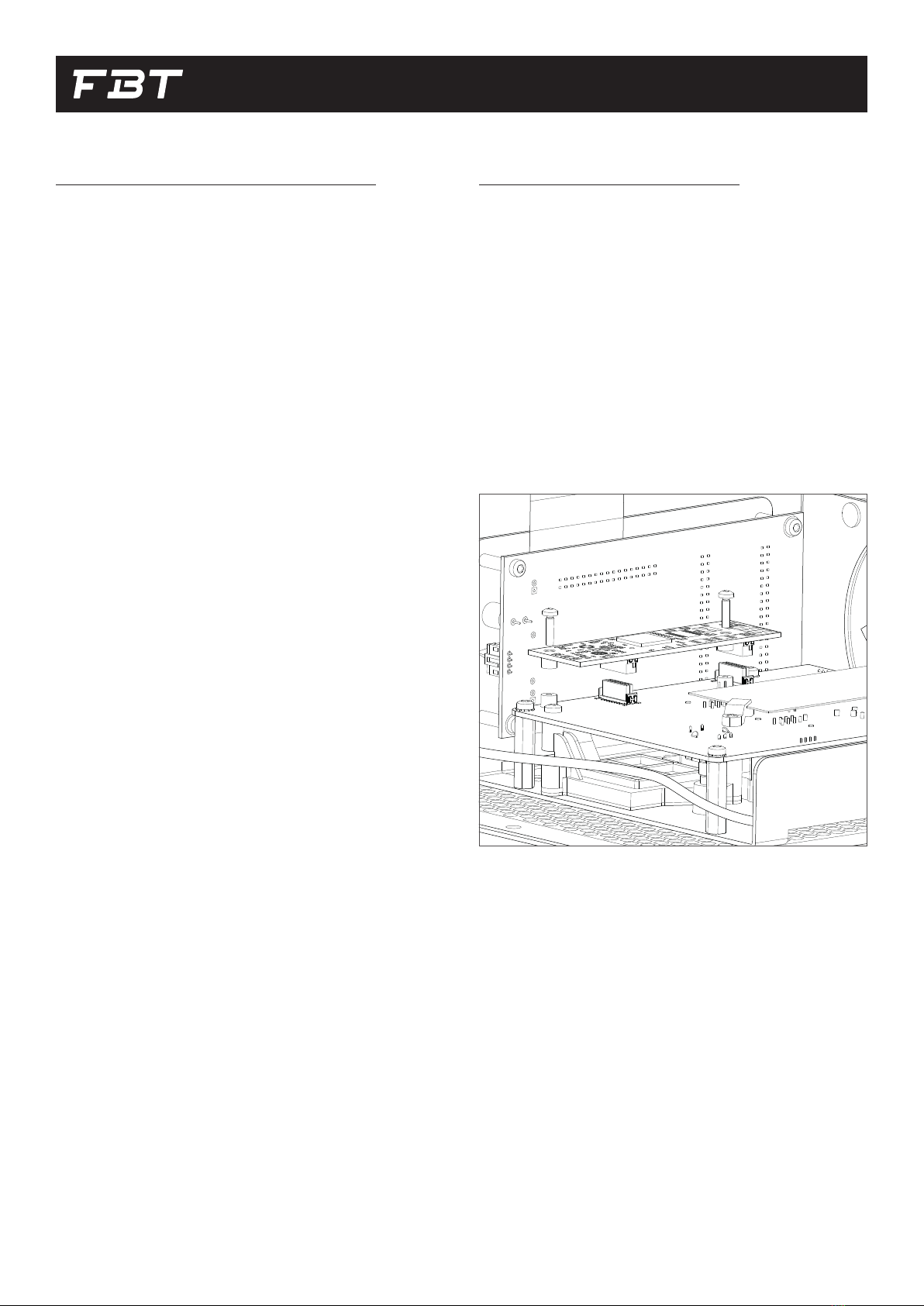

Procedura upgrade Sn / Snd.................................................................................................................................................................... 12
CONTROLLI & FUNZIONI ������������������������������������������������������������������������������������������������������������������������������������������������������������13
INFINITO System Management Suite................................................................................................................................................. 13
Interazione controlli locali e innito software................................................................................................................................. 13

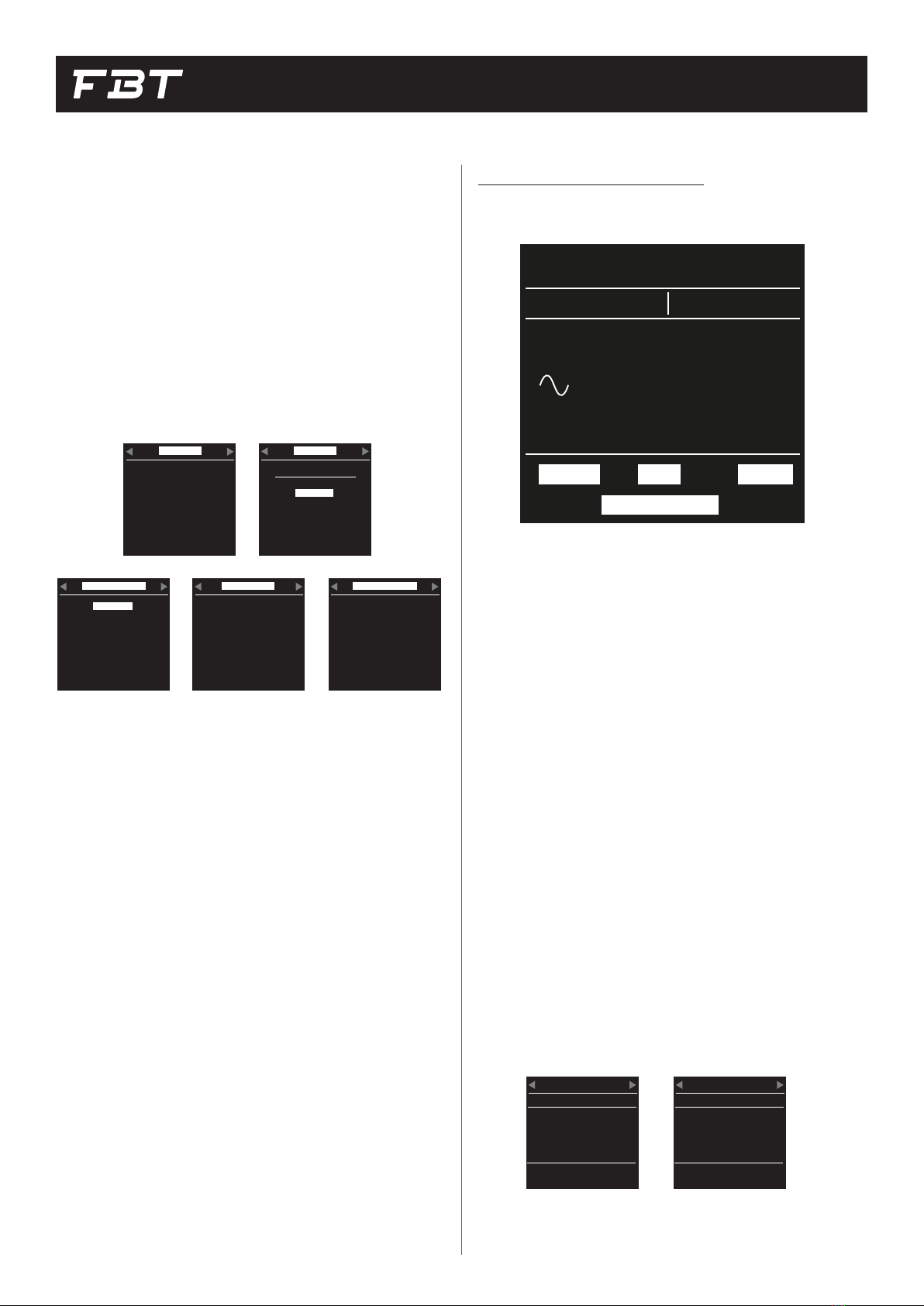

Descrizione interfaccia ............................................................................................................................................................................. 14
ACCESSORI���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������18
INSTALLAZIONE������������������������������������������������������������������������������������������������������������������������������������������������������������������������������19
Avvertenze installazione .......................................................................................................................................................................... 19
Meccaniche di aggancio............................................................................................................................................................................ 19
Installazione own...................................................................................................................................................................................... 20
Installazione stacked.................................................................................................................................................................................. 21
Modalità installazione ............................................................................................................................................................................... 22
PRESET�����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������26
SPECIFICHE TECNICHE�����������������������������������������������������������������������������������������������������������������������������������������������������������������27
GENERAL INFORMATIONS................................................................................................................................................................... 27
HORIZON VHA 112SND / 112SN
4
AVVERTENZE
• Leggere queste istruzioni
• Conservare queste istruzioni
• Fare attenzione a tutti gli avvertimenti
• Seguire tutte le istruzioni
• Non usare questo dispositivo vicino all’acqua
• Pulire solo con uno stronaccio asciutto
• Non ostruire le aperture di ventilazione. L’installazione deve essere
eseguita in base alle istruzioni fornite dal produttore.
• Non installare nelle vicinanze di fonti di calore come termosifoni, val-
vole di regolazione, stufe o altri apparecchi ( amplicatori compresi )
che producono calore
• Non annullare l’obiettivo di sicurezza delle spine polarizzate o con
messa a terra. Le spine polarizzate hanno due lame, una più larga
dell’altra. Una spina con messa a terra ha due lame e un terzo polo di
terra. La lama larga o il terzo polo servono per la sicurezza dell’utiliz-
zatore. Se la spina fornita non è adatta alla propria presa, consultare
un elettricista per la sostituzione della spina.
• Proteggere il cavo di alimentazione dal calpestio e dalla compressio-
ne, in particolare in corrispondenza di spine, prolunghe e nel punto dal
quale escono dall’unità.
• Usare solo dispositivi opzionali/accessori specicati dal produttore.
• Utilizzare esclusivamente con carrelli, supporti, treppiedi, mensole
o tavole specicati dal produttore o venduti unitamente all’apparec-
chio. Se si utilizza un carrello prestare attenzione durante lo sposta-
mento combinato del carrello e dell’apparecchio, per evitare il veri-
carsi di danni dovuti ad eventuale ribaltamento.
• Staccare la spina in caso di temporale o quando non si usa l’apparec-
chio per un lungo periodo.
• Per l’assistenza tecnica rivolgersi a personale qualicato. L’assisten-
za tecnica è necessaria nel caso in cui l’unità sia danneggiata, per es.
per problemi del cavo di alimentazione o della spina, rovesciamento di
liquidi od oggetti caduti all’interno dell’apparecchio, esposizione alla
pioggia o all’umidità, anomalie di funzionamento o cadute dell’appa-
recchio.
ATTENZIONE
RISCHIO DI SHOCK ELETTRICO
NON APRIRE
PER EVITARE IL RISCHIO DI SHOCK ELETTRICO NON APRIRE IL
COPERCHIO NON USARE UTENSILI MECCANICI ALL’INTERNO
CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO. PER
EVITARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO NON
ESPORRE L’APPARECCHIATURA ALLA PIOGGIA O ALL’UMIDITA’.
IL DISPOSITIVO DEVE ESSERE COLLEGATO ALLA RETE ELETTRICA
PRINCIPALE ATTRAVERSO UNA PRESA DI ALIMENTAZIONE CON UN
COLLEGAMENTO DI MESSA A TERRA PROTETTIVO.
ATTENZIONE: il simbolo del cassonetto barrato, ove ripor-
tato sull’apparecchiatura o sulla confezione, indica che il
prodotto alla ne della propria vita utile deve essere raccolto
separatamente dagli altri riuti. Al termine dell’utilizzo, l’u-
tente dovrà farsi carico di conferire il prodotto ad un idoneo
centro di raccolta differenziata oppure di riconsegnarlo al
rivenditore all’atto dell’acquisto di un nuovo prodotto.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchia-
tura dimessa al riciclaggio, al trattamento e allo smaltimento ambien-
talmente compatibile, contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei mate-
riali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative previste ai sensi di legge. Le
informazioni contenute in questo manuale sono state scrupolosamente
controllate; tuttavia la FBT non si assume nessuna responsabilità per
eventuali inesattezze.
La FBT Elettronica SpA si riserva il diritto di modicare le caratteristiche
tecniche ed estetiche dei prodotti in qualsiasi momento e senza preav-
viso.
Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per
sospendere direttamente i moduli o il sistema In caso di utilizzo all’aperto
è sempre consigliabile ancorare il sistema per prevenire eventuali
oscillazioni dovute al vento o agli agenti atmosferici
5
CARATTERISTICHE GENERALI
DESCRIZIONE
Tutta la famiglia HORIZON è dotata di un nuovo modulo di amplicazione
con interfaccia di rete TCP/IP. Basato sullo standard AES70 di OCA AL-
LIANCE, comunica con il software di controllo remoto ‘INFINITO system
management suite’ e riceve streaming audio digitale a 24bit 48-96Khz da
tutti i device compatibili con lo standard ‘DANTE’. INFINITO è una vera
rivoluzione nel mondo FBT che migliora l’esperienza dell’utente in un nuo-
vo livello di prestazioni e semplicità! Si tratta di una piattaforma software
totalmente sviluppata internamente dal team di ricerca e sviluppo di FBT
che offre monitoraggio in tempo reale dei sensori interni e dello stato dei
dispositivi collegati, Vu-meter IN/OUT, controlli di tutti i parametri, ge-
stione dei gruppi, lettura degli avvisi. Il modulo è contenuto in uno chassis
di alluminio con ventilazione forzata intelligente ed è dotato di display
OLED con encoder per il settaggio e monitoraggio dei parametri. Un LED
frontale BLU ad alta luminosità permette l’identicazione del cabinet an-
che con luce del sole diretta.
VHA 112SND è un Flying Subwoofer in multistrato di betulla con woofer
B&C da 320mm in bass reex dotato di ampia porta di accordo a usso
d’aria laminare per ridurre al minimo fenomeni di turbolenza e power
compression.
Il modulo di amplicazione interno eroga 1600W RMS ed ha un range di
alimentazione universale 100 – 240Vac.
Il cabinet è dotato di due maniglie con inserti in gomma e meccaniche
integrate per unire i diffusori ed angolarli tra loro da 5° a 20° a passo di 5°.
Particolare cura è stata posta nelle progettazione dei pin di bloccaggio che
sono ancorati nella meccanica, un meccanismo a molla con ritenuta per-
mette di bloccarli nella posizione aperta, settare l’angolo e poi sganciare la
ritenuta per bloccare i diffusori. I pin inoltre rimangono sempre all’interno
del anco del diffusore risultando completamente protetto da urti.
Il cabinet è dotato di due punti di ancoraggio per una ybar dedicata all’in-
stallazione dell’array orizzontale. La ybar può essere agganciata sempre
per mezzo di pin integrati.
La meccanica di sospensione del VHA 112SND è compatibile con il VHA
406, in congiunzione con quest’ultimo si possono creare array verticali o
orizzontali con estensione no 50Hz.
Può essere l’unico subwoofer del sistema per installazioni piccole e medie,
ma può lavorare in abbinamento con il VHA118SND in installazioni grandi
con estensione no a 30Hz e notevole impatto sulle basse frequenze.
Il modello VHA 112SN ha le stesse caratteristiche del modello VHA
112SND ma non include la funzione Dante
CARATTERISTICHE
• Subwoofer amplicato in bass-reex
• Woofer B&C da 320mm (12”) ad alta escursione
• Risposta in frequenza da 50Hz a 120Hz
• Amplicatore in classe D da 1600Wrms conn alimentatore swtching
• Interfaccia di rete TCP/IP – AES70 compatibile
• Controllo e monitoraggio remoto con INFINITO management suite
software
• EtherCon RJ45 ingresso ed uscita per collegamento daisy-chain
• DISPLAY OLED ed ENCODER con PUSH per controllo parametri e
settaggio
• Streaming audio DANTE 24bit / 48-96KHz su Network TCP/IP
• Connettori di alimentazione Neutrik POWERCONN in e link
• Cabinet in multistrato di betulla da 12mm (0.5”) con verniciatura an-
tigrafo. Maniglie con inserti in gomma e anchi rivestiti di gomma
per proteggere il cabinet da urti e graf.
• Ideale per rinforzare ed estendere lagamma bassa del line array VHA
406ND
6
DIMENSIONS
612mm. / 24,09’’
397mm. / 15,62’’
360mm. / 14,17’’
20°
7
PANNELLO & INGRESSI
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
CAUTION
|
|
|
<
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
CAUTION
|
|
|
<
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
1
2
VHA 112SND / SN
1. XLR input
2. Xlr link output
3. Porta compatibile con connettori etherCON/RJ45 utilizzata per l’in-
gresso di rete ethernet per controllo e monitoraggio remoto tramite
INFINITO SOFTWARE MANAGEMENT
4. Porta compatibile con connettori etherCON/RJ45 utilizzata per l’u-
scita daisy chain di rete ethernet del controllo e monitoraggio remo-
to INFINITO SOFTWARE MANAGEMENT
5. Volume digitale generale per il controllo del livello dei segnali miscela-
ti. Premere per entrare nel menu del DSP e ruotare la manopola per
la scelta e la selezione dei parametri
6. Visualizzazione menu e impostazioni del DSP
3
4
5
6
8
ALIMENTAZIONE
ALIMENTAZIONE 220V / 240V
Per l’alimentazione elettrica, i modelli VHA 112SND / 112SN sono forniti
di una presa Neutrik PowerCon cable duplex con ingresso ed uscita.
ATTENZIONE: non sostituire la spina in dotazione del cavo di
alimentazione con un’altra spina, in quanto il cavo di alimentazione è in
grado di supportare una corrente massima di 16A.
N. max. moduli per linea di connessione:
VHA 112SND: 6
ALIMENTAZIONE 120V
Se la richiesta complessiva di corrente è inferiore a 15A utilizzare il cavo
di alimentazione in dotazione.
Se la richiesta complessiva di corrente è superiore a 15A e inferiore
a 20A utilizzare un cavo di alimentazione AWG12 SJT vW1
con una spina di corrente nominale superiore o uguale a 30A.
IL CAVO E LA SPINA DEVONO ESSERE CERTIFICATI “UL” O “CSA”
N. max. moduli per linea di connessione:
VHA 112SND: 4
3 x VHA 112SND (POWER CORD AWG14 SJT W1)
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
CAUTION
|
|
|
<
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
2,5A
Cavo in dotazione
CORRENTE TOT. : 16A
2,5A 2,5A 2,5A 2,5A 2,5A
CORRENTE TOT. : 15A
CORRENTE TOT. : 20A
5A
Cavo in dotazione
5A
5A
Cavo AWG12 SJT vW1
*NB: Il disegno della spina in gura è indicativo
5A 5A
5A
5A
9
INGRESSI & USCITE
ground
hot
cold
ground
hot
cold
LINK (uscita)
XLR bilanciato femmina
INPUT
XLR bilanciato maschio
CONNESSIONE XLR
La connessione XLR è un tipo di collegamento bilanciato che permette di
collegare apparecchi a grande distanza senza perdita di qualità dovuta al
rumore di fondo captato.
Ciò è reso possibile dalla presenza, oltrechè della massa (pin 1), di due
cavi: un cavo di segnale (pin 2) e un cavo di segnale sfasato di 180° (pin
3); al capo opposto rispetto alla sorgente di segnale, su entrambi que-
sti cavi, oltre al segnale vero e proprio, sarà presente in fase la stessa
quantità e tipo di rumore di fondo eventualmente captato lungo il per-
corso o inevitabilmente prodotto dai cavi (non quello per agitazione
termica). Il segnale verrà quindi prelevato dai due cavi per differen-
za: in questo modo la parte utile risulterà di ampiezza doppia, mentre
quel rumore captato o prodotto lungo il percorso, essendo presente
in fase su entrambi i cavi, sarà annullato dall’operazione di differenza..
Lo standard EIA RS-297-A prevede che i connettori XLR a tre poli per
l’audio bilanciato siano cablati come da g.
CONNESSIONE ETHERNET
I connettori Neutrik etherCON®forniscono soluzioni per il trasferimento
di dati e altro in ambienti difcili ed esigenti.
La serie etherCON è un sistema di connettori RJ45 robusto e bloccabile,
ottimizzato per applicazioni di rete audio, video e lightning professionali.
Grazie alla possibilità di collegamento in rete, i modelli della serie Horizon
possono essere controllati in remoto grazie al software INFINITO System
Management Suite.
Supporto per DANTE Digital Sudio Networking
ground
hot
cold
ground
hot
cold
LINK (uscita)
XLR bilanciato femmina
INPUT
XLR bilanciato maschio
10
COLLEGAMENTI
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
MADE I N ITALY
CAUTION
RISKOF ELECTRIC SHOCK,
DONOTOPEN. TO PREVENT
THE RISK OF FIR E OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATEDMAX
CURRENTDRAW FROMAC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
VHA 112SND
VHA 112SND
NETWORK
INPUT
XLR
INPUT
VHA 112SND
VHA 112SN
VHA 112SND
VHA 112SN
VHA 112SND
VHA 112SN
EX. CONFIG. 1
La configurazione in esempio con n.4 moduli VHA 112SND collegati
tra loro permette:
• Input solo Dante (non sono necessari link XLR)
• Input solo analogico
• Input Dante con backup analogico
• Input Dante con link analogico (sconsigliato)
EX. CONFIG. 2
La configurazione in esempio con n.1 modulo VHA 112SND e n.3 mo-
duli VHA 112SN collegati tra loro permette:
• Input Dante sul modulo vha 112SND e link analogico sui moduli
VHA 112SN, possibile backup analogico
• Input solo analogico
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E IN I TALY
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPME NT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
NETWORK
INPUT
XLR
INPUT
11
COLLEGAMENTI
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
ACLOOPOUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons.600W max.
2,5
A
50/60 Hz
220-240V
5
A
100-120V
50/60 Hz
MADEI N ITALY
CAUTION
RISKOFELECTRIC SHOCK,
DONOTOPEN.TO PREVENT
THERIS K OFF I R E OR
ELECTRICSHOCK NEVER
EXPOSETHIS EQUIPMENT
TORAINOR MOISTURE. DO
NOTEXCEED RATED MAX
CURRENTDRAWFROM AC
LOOPOUTCONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
VHA 112SND
VHA 112SND
VHA 112SN
VHA 112SN
VHA 112SN
VHA 112SN
SWITCH ETHERNET
VHA 112SN
VHA 112SN
VHA 112SN
VHA 112SN
VHA 112SN
VHA 112SND
VHA 112SN
VHA 112SN
VHA 112SN
NETWORK
INPUT
XLR
INPUT ES. CONFIG.3
Configurazione mista Dante + link analogico con massimo n.8 moduli
collegati tra loro in daisy chain
• Consigliamo di non collegare più di 8 moduli in daisy chain su
rete. Se necessario garantire il funzionamento “bypass hardwa-
re” sulla rete in caso di rottura di un device il numero massimo di
moduli collegabili in daisy chain scende a 4 (in tal caso infatti la
rottura di un singolo device non compromette il collegamento in
rete degli altri collegati in cascata ad esso.)
• Con la configurazione suggerita si ha il miglior compromesso in
termine di sicurezza in caso di failure di uno o più diffusori, mini-
mizzando il numero di VHA 112SND con il modulo Dante.
VHA 112SND
12
COLLEGAMENTO IN RETE
PROCEDURA UPGRADE SN / SND
Installazione modulo DANTE opzionale (upgrade da versione SN /
SND)
• Togliere la plancia posteriore del diffusore
• Fare riferimento alla figura per localizzare la posizione della
scheda e l’orientamento corretto
• Sollevare la piattina, infilare e premere delicatamente la scheda
allineandola con i connettori in modo che il PCB vada a toccare
con le colonnine delle viti
• Avvitare le due viti di ssaggio in dotazione
• Riposizionare la plancia
• All’accensione il sistema rileva la nuova versione ‘SND’ che compor-
ta funzionalità aggiuntive nel menù (relative a DANTE). Collegando
il device in rete, il software INFINITO MANAGEMENT SUITE rileva
il modello ‘SND’
COLLEGAMENTO DEI DIFFUSORI IN RETE
Tutti i diffusori sono dotati di una doppia porta Ethernet per il collega-
mento con INFINITO ed un LED BLU frontale ad alta luminosità che per-
mette di identicare sicamente il diffusore quando è connesso in rete e
controllato da remoto. Con la funzione WINK presente sul software in-
nito, il LED lampeggia permettendo l’associazione tra dispositivo virtuale
nel workspace del PC e dispositivo sico.
La connessione alla rete può essere effettuata in 3 modi:
• Connessione a stella: è possibile collegare ogni diffusore singo-
larmente alla rete connettendo la porta NET IN direttamente allo
switch dedicato. Questa tipologia di connessione è la più sempli-
ce dal punto di vista della complessità della rete stessa, in quanto
comporta il minor numero di HOPS (salti di switch che un pac-
chetto deve compiere dal PC no al dispositivo di destinazione).
Questa tipologia richiede un elevato numero di porte di rete sugli
switch e necessita di cablaggi anche molto lunghi per raggiungere i
dispositivi più lontani (ad esempio i diffusori all’estremità di un line
array). Dal punto di vista della sicurezza, un cavo di rete difettoso
comporta la perdita di controllo su un solo dispositivo
• Connessione Daisy Chain: è possibile connettere tutta una serie
di diffusori ravvicinati (Ex. Line array) ad una singola porta di rete
dello switch, utilizzando entrambe le connessioni NET IN e NET
OUT disponibili. È sufciente connettere la porta dello switch al
primo diffusore attraverso la porta NET IN, quindi cablare la NET
OUT con la NET IN del secondo diffusore, e così via no all’ulti-
mo della serie. Questo tipo di connessione semplica l’operazione
sica di cablaggio, permettendo di utilizzare cavi più corti (analo-
gamente a quanto viene fatto per il link di segnale analogico), ma
complica la struttura della rete ed aumenta il numero di hops (e
quindi il tempo di arrivo) dei pacchetti di rete destinati special-
mente ai dispositivi posti in fondo alla catena. L’eventuale interru-
zione di un cavo di rete comporta la perdita di controllo su tutti i
dispositivi posti a valle della rottura
• Connessione mista: è possibile utilizzare una struttura mista, divi-
dendo ogni cluster in sottogruppi di dispositivi. Il primo dispositivo
di ogni gruppo viene connesso tramite NET IN allo switch, quindi
utilizzando la struttura daisy chain vengono collegati gli altri ele-
menti. In questo caso si ottiene una rete di complessità intermedia
sia dal punto di vista sico del cablaggio, che da quello di funziona-
mento della rete stessa. L’interruzione di un cavo di rete provoca
la perdita di un numero ridotto di dispositivi, a seconda di quanti
device contiene ogni gruppo e del livello a cui è avvenuta la rottura
all’interno del gruppo.
In caso di elevato numero di dispositivi (ad esempio line array molto nu-
merosi) è consigliabile utilizzare una connessione mista, dedicando uno
switch per ogni line array e suddividendo lo stesso in gruppi di massimo 8
dispositivi, connessi tra loro in daisy chain.
Ogni dispositivo è dotato di un dispositivo di bypass hardware della rete
che, in caso di malfunzionamento grave che comporta lo spegnimento
della logica interna, permette di cortocircuitare tra loro le porte di NET
IN e NET OUT; in questo modo, tutti i dispositivi posti a valle della rottura
rimarranno comunque controllabili tramite INFINITO. Il sistema è in gra-
do di sopperire alla rottura di 3 dispositivi consecutivi all’interno di ogni
singola catena in daisy chain.
Al ne di garantire il corretto funzionamento del sistema si consiglia di
utilizzare cavi di categoria CAT5e o superiori
13
CONTROLLI & FUNZIONI
INFINITO SYSTEM MANAGEMENT SUITE
INFINITO è la nuova piattaforma software per il controllo ed il monito-
raggio remoto di una nuova generazione di prodotti FBT che si espanderà
nel tempo (diffusori attivi, amplicatori, processori DSP, etc….).
Basato su infrastruttura standard ethernet 10/100 con protocollo TCP/
IP e conforme allo standard AES70 (OCA ALLIANCE), il software permet-
te di controllare oltre 100 dispositivi nella stessa rete con assegnazione
automatica dell’indirizzo IP
Caratteristiche:
• Compatibile con windows 7, 8, 10
• Monitoraggio in realtime di sensori, vu-meters, trasduttori, failure
etc…
• Controllo di tutti i parametri del DSP
• Interfaccia graca intuitiva e Touch oriented
• Creazione di gruppi di tipo ADVANCED e BASIC per un controllo
estremamente versatile e semplice dei device connessi
• Salvataggio e richiamo istantaneo di SCENE (snapshot dell’intero
progetto)
• Esaustive informazioni di stato dei device connessi (warning, info)
• Modalità operative SETUP, TUNING e SHOW con sistema di sicu-
rezza avanzato per passare da una modalità all’altra
• Possibile gestione OFFLINE, ONLINE e LIVE dei device sul work-
space
• Visualizzazione dei dettagli del device di tipo multilivello, permette
di concentrare l’attenzione solo sui parametri di interesse del sin-
golo device
• Global MUTE
• Aggiornamento Firmware dei device connessi automatico
• Interfaccia graca selezionabile giorno o notte
INTERAZIONE CONTROLLI LOCALI DEVICE E INFINI-
TO SOFTWARE
Il controllo e monitoraggio del MUSE210LND può avvenire sia local-
mente tramite display e manopola, sia in modalità remota tramite rete
ethernet ed un PC con installato FBT INFINITO software suite.
In tal caso, nel momento in cui sul software viene attivata la modalità
ONLINE il diffusore passa in modalità di controllo remoto: il display
viene bloccato e spento ed Infinito prende il controllo di tutte le varia-
bili del diffusore. In questa modalità, agendo sulla manopola il display
si accende e mostra: “Controlled by INFINITO – Push to WINK” ”
Premendo la manopola nel software si accende la casella relativa al
device permettendo così l’identificazione univoca tra device reale e
virtuale presente nel workspace.
La modalità remota, una volta attivata, rimane permanente anche se
si chiude il software INFINITO, si disconnette la rete e/o si stacca il
cavo di rete, si spegne e riaccende il diffusore; tutti i settaggi del DSP
interno al device rimangono quelle impostate tramite INFINITO.
Per tornare alla modalità di controllo locale tramite display, occorre
che la rete sia disconnessa o il software sia in stato OFFLINE: in tale
caso, il display locale mostra la scritta “Switch to local control? NO -
YES”
Selezionando YES si attiva la procedura di sblocco: sul display appare
“Push and hold for 3 seconds”
ed in seguito alla pressione prolungata, il display torna attivo riabili-
tando i controlli locali. Una volta effettuato il passaggio alla modalità
di controllo locale (manuale) vengono ripristinati i settaggi DSP fatti
nell’ultima sessione manuale prima della connessione ad INFINITO.
È comunque sempre possibile passare ai settaggi impostati nell’ultima
sessione di INFINITO utilizzando il menu MEMORY, tramite la funzio-
nalità “RECALL” scegliendo la locazione di memoria ‘INFINITO’ come
descritto di seguito
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
14
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
GESTIONE MEMORIA INTERNA AL DEVICE:
Nel device sono presenti 6 locazioni di memoria dove vengono salvate
tutte le impostazioni disponibili nel device:
• INFINITO: destinato alle impostazioni effettuate dal software.
In questa area di memoria vengono salvate le impostazioni che
vengono inviate dall’ultima sessione di da INFINITO. Non può
essere cancellata dall’utente.
• SNAP1,2,3,4: queste locazioni sono libere ed a disposizione
dell’utente che può salvare, richiamare e cancellare. Compren-
dono tutte le impostazioni che è possibile fare localmente tra-
mite menu.
• DEFAULT: riservata alle impostazioni di tutti i parametri allo
stato di fabbrica. Utile per retettare il device ripristinando tutti
i parametri allo stato iniziale .
INDICATORI SETTAGGI
1. CONFIG PRESET: impostazione del preset di configurazione
2. ANALOG/DANTE: routing segnale in ingresso
3. DELAY: indica la presenza di ritardo applicato al segnale in in-
gresso; di default il ritardo è pari a 0ms e non viene visualizzata
alcuna indicazione
4. PRESENZA DI SEGNALE: indica che è presente un segnale au-
dio in ingresso
5. Volume
6. SETTAGGIO FASE: indicatore di fase invertita (180° icona da
decidere
INDICATORI DI PROTEZIONE
7. PEAK: saturazione dello stadio di ingresso (ADC)
8. ERRORE VENTOLA: segnala un possibile guasto alla ventola
9. LIMIT: indica l’attivazione del limitatore di segnale per salva-
guardare i trasduttori ed evitare distorsione
10. TEMP LIMIT: indica la graduale riduzione del segnale per evita-
re la protezione termica
Nella schermata HOME è possibile modificare solo il volume ruotan-
do l’encoder; la pressione permette invece di accedere al menu.
Quando si effettua la transizione INFINITO -> MANUALE, tramite pro-
cedura di sblocco dal display, vengono caricati gli ultimi settaggi manuali
che sono stati impostati nell’ultima sessione manuale.
Quando si connette INFINITO, nel momento in cui si attiva la modalità
“ONLINE” è possibile dare il comando di ‘SYNC TO’ per inviare i settag-
gi del software al diffusore, o di ‘SYNC FROM’ per ripristinare i settaggi
presenti nella locazione di memoria ‘INFINITO’ del device e trasmetterli
al software.
Dal menu display è possibile richiamare le impostazioni dell’ultima ses-
sione di INFINITO anche se il device non è connesso a INFINITO.
DESCRIZIONE INTERFACCIA
La pagina iniziale (Home) del display mostra le informazioni essenziali
del diffusore.
ANALOG DELAY
INV
2Way 1Sub 1Top
0 dB
PEAK FAN
TEMP LIMIT
LIMIT
1
2
5
3
46
7 8 9
10
INDICATORI DI GUASTO
In caso di malfunzionamento, il display fornisce indicazione della
possibile causa, discernendo tra cause termiche (ex: il malfunziona-
mento della ventola impedisce all’amplificatore di dissipare il calore
in eccesso, portando il sistema a surriscaldamento), segnalate come
TEMP PROTECTION ), o rotture generiche dell’amplificatore segna-
late come PROTECTION .
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
15
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
MENÚ PRINCIPALE
EXIT
CONFIG. PRESET
SOUND PRESET
Dalla schermata ‘HOME’, premendo la manopola, si accede al menu dove
vengono elencate tutte le funzioni controllabili, ruotando la manopola
si scorre l’elenco in senso verticale. Cliccando su una voce si accede al
settaggio relativo e cliccando su ‘EXIT’ ci si ritrova nel menu orizzonta-
le dove è possibile navigare tra le funzioni visualizzandone il settaggio
attuale.
Per uscire dal menu e tornare alla ‘HOME’ scorrere no all’ultima voce
‘EXIT’ e cliccare premendo la manopola, oppure tenerla premuta per
qualche secondo da qualsiasi punto del menù.
Seleziona otto preset ad ognuno dei quali corrisponde una congurazio-
ne del sistema in base al numero di diffusori impiegati
Vedi pag.26
L’attivazione di questo controllo estende la risposta verso le basse fre-
quenze. DA UTILIZZARE ESCLUSIVAMENTE QUANDO IL VHA 112 È
L’UNICO SUBWOOFER DEL SISTEMA.
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
FASE
DELAY
IN ROUTING
OUT ROUTING
Abilita o meno l’inversione di fase del segnale. Può essere utile invertire
la fase per garantire la corretta somma acustica tra subwoofer e satellite.
Generalmente per tutti i prodotti FBT non è necessario invertire la fase
per avere una corretta risposta complessiva del sistema.
Regola tempo che deve trascorrere tra la ricezione del segnale in ingres-
so e la riproduzione, espresso in ms ed in metri in base alla velocità del
suono stimata a 343m/s. Passo minimo 0.03ms (1cm), valore massimo
874ms (300m). Utilissimo per allineare temporalmente le emissioni di
diffusori dislocati in punti diversi.
Scelta della sorgente di segnale tra ANALOG (XLR bilanciato) e DANTE
(audio multicanale su rete ethernet, solo modello LND con DANTE card
installata)
Scelta del segnale presente sul connettore XLR OUT tra ANALOG (link
diretto con ingresso XLR) oppure DANTE (solo se IN ROUTING su DAN-
TE), il segnale digitale DANTE viene convertito internamente in analogi-
co con un DAC di altissima qualità e presentato su XLR OUT (0dBFS=-
18dBu)
16
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
NOISE GATE
DANTE
AUTO ST-BY
Abilita e regola la soglia dell’algoritmo di noise-gate digitale che permet-
te di attenuare il rumore di fondo prodotto dalla catena di amplicazione
quando non c’è segnale utile in ingresso.
Vengono visualizzati i parametri della DANTE card interna, attraverso
il software AUDINATE DANTE CONTROLLER è possibile assegnare e
controllare tutti i dispositivi DANTE in rete.(solo modello LND)
Abilita o meno la funzione di STANDBY automatico. In assenza di segna-
le in ingresso, passato il tempo predenito, il diffusore entra in modalità
basso consumo. La sezione di potenza viene spenta mentre il processore
rimane alimentato e connesso con la rete ethernet. La riattivazione av-
viene automaticamente quando il segnale supera una soglia prestabilita.
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
SENSORS
MEMORY
TEST
Permette di salvare e richiamare in quattro locazioni di memoria
(SNAP1…4) tutte le impostazioni del menù (snapshot). Inoltre sono sem-
pre disponibili per il RECALL una locazione ‘DEFAULT’ con i parametri di
fabbrica ed una ‘INFINITO’ con i settaggi fatti tramite il software INFINI-
TO suite durante l’ultima sessione.
Attenzione: la locazione INFINITO contiene molti più parametri di quel-
li gestibili dal display del diffusore. E’ utile richiamare questa locazione
quando si vuole ripristinare l’ultima sessione di INFINITO senza dover
riconnettere il diffusore in rete.
Non è possibile cancellare le locazioni ‘DEFAULT’ e ‘INFINITO’ tramite la
funzione ‘DELETE’
Si accede alla visualizzazione dei parametri rilevati dai sensori interni
quali temperatura, tensione di alimentazione, inclinazione, stato ventola,
stato trasduttori. Per uscire cliccare in qualunque punto o su ‘EXIT’
Abilita il test acustico dei trasduttori in modo MANUALE o AUTOMATI-
CO. In manuale si seleziona il segnale esterno o interno (pink noise). In
automatico alzando il volume parte una procedura di test con pink noise
che ciclicamente abilita o meno il suono (ON-OFF).
17
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
2 Way
1 Sub
1 Top
SOUND PRST
SELECT
Low Extension
ON
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 112SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
2Way 1Sub 1Top
ANALOG
Temp.
Protection
2Way 1Sub 1Top
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
LOCK SCREEN FACTORY RESET
INFO
CONTRAST
DISPLAY OFF
ROTATION
Si usa per bloccare il menù da manomissioni non desiderate, sono previ-
ste le modalità LITE e SECURE. Per sbloccare la modalità LITE è sufcien-
te tenere premuta la manopola per 5 secondi (istruzioni a display). Per
sbloccare la modalità SECURE è necessario premere 10 volte la manopo-
la in rapida sequenza (le istruzioni non compaiono a display).
Reset di tutto il processore che permette di settare tutti i parametri allo
stato iniziale di default.
Per visualizzare il modello del diffusore e la versione del FIRMWARE
corrente.
Regola la luminosità del display.
Seleziona il tempo di accensione del display ad ogni azione sulla mano-
pola. Non è possibile lasciare il display sempre acceso per evitarne il de-
grado delle prestazioni nel tempo. Ogni stato di alert ed azione sulla ma-
nopola causa l’accensione automatica del display per il tempo stabilito.
In base all’installazione orizzontale o verticale del diffusore, l’orienta-
mento della graca del display viene ruotato in modo manuale (selezio-
nando l’angolo) oppure in automatico sfruttando il sensore di inclinazio-
ne interno.
18
ACCESSORI
VHA-F 406
Flybar verticale
Acciaio
max. 6 moduli
544 x 400 x 112,5mm.
7,2 Kg.
VHA-F 406-1
Flybar orizzontale
Acciaio
max. 1 moduli
371 x 56,5 x 30mm
1,5 Kg
VHA-B 406
Base per array
Acciaio
2 moduli a terra
3 moduli su subwoofer
606 x 73 x 502mm
10,3 Kg.
VHA-S 406
Supporto ssaggio per stativo
Acciaio
max. 1 modulo
590 x 180 x 154mm
5,5 Kg.
VHA-RC 406
Rain cover
VHA-C 406 /412
Nylon cover
VHA-T 406
Trolley con piedi stabilizzatori
Acciaio
max. 4 moduli
1048,7 x 394,5 x 645mm
27 Kg.
VHA-2F 406
Flybar verticale
Acciaio
max. 6 moduli per lato
VHA-F 406-5
Flybar orizzontale
Acciaio
2/5 moduli
744,5 x 245 x 645mm
8 Kg
19
INSTALLAZIONE
AVVERTENZE INSTALLAZIONE
L’installazione dei diffusori acustici HORIZON VHA , impiegando gli
accessori di sospensione descritti nel presente manuale e le speciche
istruzioni di montaggio, dovrà essere eseguita esclusivamente da
personale qualicato nel pieno rispetto delle regole e degli standard di
sicurezza in vigore nel paese in cui avviene l’installazione.
• Gli accessori di sospensione FBT sono costruiti per l’usi esclusivo
con i sistemi HORIZON VHA e non sono stati progettati per l’uso in
combinazione ad alcun altro diffusore o dispositivo.
• Ogni elemento del softto, pavimento o altro supporto in cui venga
installato o appeso un sistema HORIZON VHA deve essere in grado
di supportare il carico in piena sicurezza.
• Gli accessori di sospensione utilizzati devono essere agganciati
e ssati in sicurezza sia al diffusore acustico che al softto o altro
supporto.
• Quando si montano componenti su softti, pavimenti o travi,
assicurarsi sempre che tutti i sistemi di aggancio e di ssaggio siano
di dimensioni e di capacità di carico appropriate.
• Tutti i diffusori appesi in teatri, palasport, o in altri luoghi di lavoro
e/o intrattenimento, oltre al sistema di sospensione principale,
devono essere provvisti di un sistema di sicurezza secondario
indipendente e di capacità di carico adeguata. Esclusivamente cavi
di acciaio e catene di costruzione a capacità di carico adeguata
possono essere usati come sicurezza secondaria.
MECCANICHE DI AGGANCIO
I moduli HORIZON VHA dispongono di un sistema di sospensione
integrato nella struttura per un facile e rapido montaggio, sia in
congurazione sospesa che in ground- stacked.
1. Sistema di ancoraggio per collegare il y-bar al primo modulo, con
relativo pin di sicurezza.
2. Staffa a scomparsa per l’ancoraggio ad un modulo sottostante con
pin di sicurezza e angia graduata. Tramite accessori è utilizzabile
anche per il posizionamento dei moduli sopra il subwoofer o a terra
in congurazione stacked.
3. Sistema di ancoraggio, tramite accessorio dedicato, per
congurazione array orizzontale.
1
3
2
2
20
INSTALLAZIONE
Esempio di congurazione con:
• 5 x moduli VHA 112SND
• 2 x ybar orizzontale VHA-F 406-1
• 1 x ybar orizzontale VHA-F 406-5
INSTALLAZIONE FLOWN
È possibile predisporre, per ogni ybar, al massimo 6 moduli in
congurazione di array verticale e 5 moduli in congurazione di
arrayorizzontale.
• Aggiungere ad uno ad uno i moduli con l’angolazione
precedentemente calcolata ed effettuare i collegamenti di rilancio
audio e alimentazione.
• Effettuare tutte le ulteriori tecniche di ssaggio necessarie ad un
utilizzo sicuro e stabile del line-array, anche in considerazione di
eventuali fenomeni atmosferici a cui può essere sottoposto.
• Non utilizzare mai le maniglie o altri elementi del diffusore per
sospendere i moduli.
This manual suits for next models
1
Table of contents
Languages:
Other Fbt Subwoofer manuals
Fbt
Fbt Maxx 9Sa User manual
Fbt
Fbt PSR 118s User manual
Fbt
Fbt SUBline 112sa User manual
Fbt
Fbt MITUS 118FSA User manual
Fbt
Fbt PROJECT 1020 SA User manual
Fbt
Fbt SUBLine 18sa User manual
Fbt
Fbt MaxX10Sa User manual
Fbt
Fbt HORIZON VHA118SA User manual
Fbt
Fbt MUSE 118FSND User manual
Fbt
Fbt HiMaxX100Sa User manual
Popular Subwoofer manuals by other brands
SE Audiotechnik
SE Audiotechnik IC 32 Application guide
Atlantic Technology
Atlantic Technology 452 PBM THX instruction manual
Xtant
Xtant X2.1204 Specifications
Velodyne
Velodyne SPL-1000R manual
J&M Corporation
J&M Corporation HSWR-7252-XTC installation instructions
Cerwin-Vega
Cerwin-Vega CVA-118 owner's manual
MAG Audio
MAG Audio Fly Series user manual
Cambridge Audio
Cambridge Audio Sirocco S80 installation guide
Tannoy
Tannoy TS:SUB instruction manual
Definitive Technology
Definitive Technology SuperCube I owner's manual
Deaf Bonce
Deaf Bonce MACHETE LITER ML-10R D2 owner's manual
Genelec
Genelec 5040B operating manual
