Fbt MUSE 118FSND User manual

IT / MANUALE D’USO
EN / OPERATING MANUAL
CODE: 44813
118FSND / 118FSCND /118FSN / 118FSCN / FS / FSC
Flyable Subwoofer

INFORMAZIONI GENERALI
MUSE 118FSND / 118FSCND /118FSN / 118FSCN / FS / FSC Manual
Version : 1.1 ita, en - 11/2021 Code: 44813
Conservare questo documento in un luogo sicuro in modo che sia disponibile
per riferimento futuro.
Controllare regolarmente il sito web FBT per l’ultima versione di questo
documento.
Quando si rivende questo prodotto, consegnare questo documento al nuovo
proprietario.
FBT Elettronica SpA – 62019 Recanati (Italy)
www.fbt.it – [email protected]
AVVERTENZE.................................................................................................. 4
CARATTERISTICHE GENERALI .................................................................. 5
Descrizione ...........................................................................................................5
Speciche...............................................................................................................5
DIMENSIONI ................................................................................................... 6
PANNELLO & INGRESSI ............................................................................... 7
Muse 118FSND / FSCND................................................................................7
Muse 118FS / FSC..............................................................................................7
ALIMENTAZIONE........................................................................................... 8
Alimentazione 220 / 230V..............................................................................8
Alimentazione 100/ 120V...............................................................................8

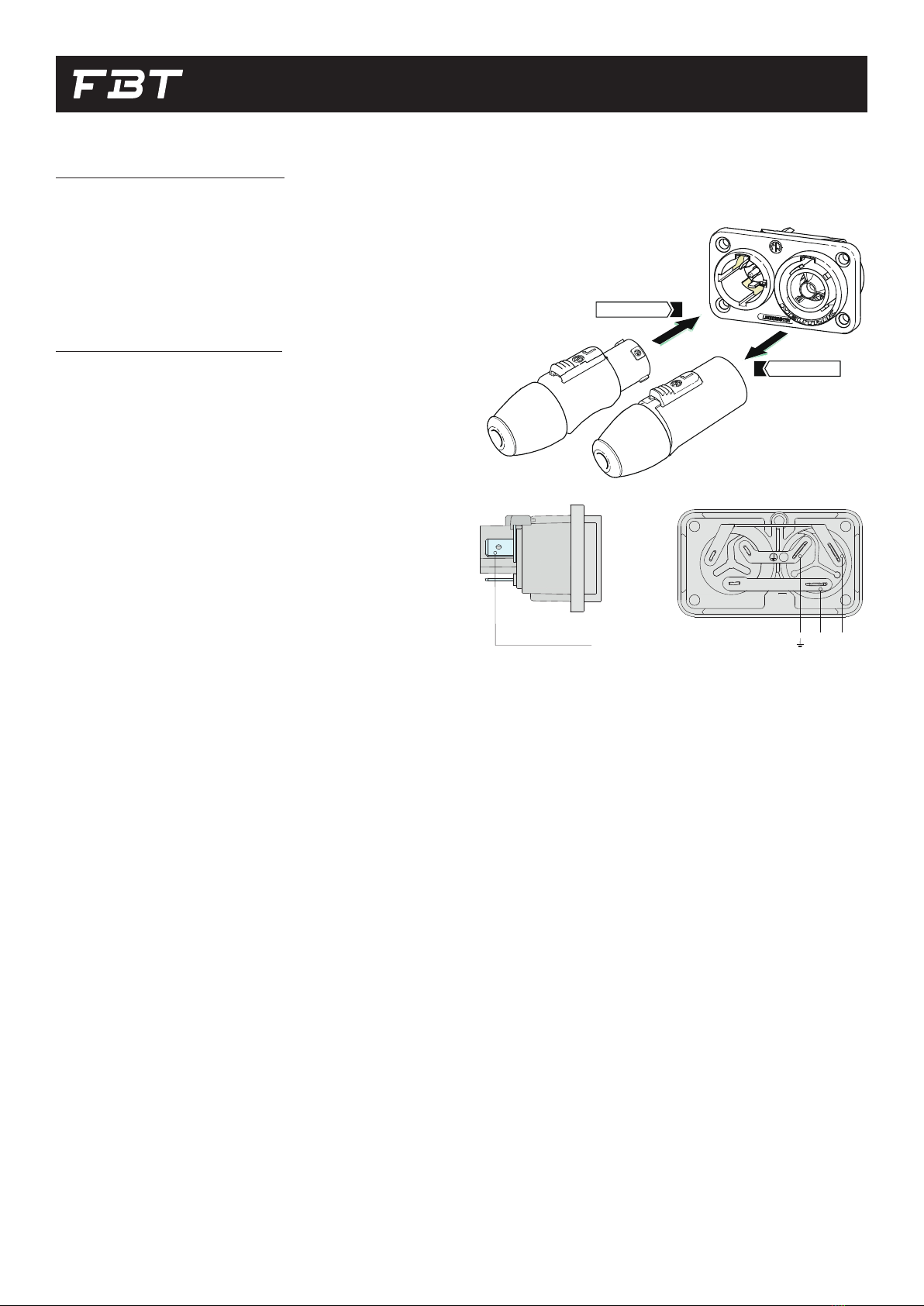

INGRESSI & USCITE ...................................................................................... 9
Connessione xlr...................................................................................................9
Connessione ethernet......................................................................................9
Speakon ..................................................................................................................9

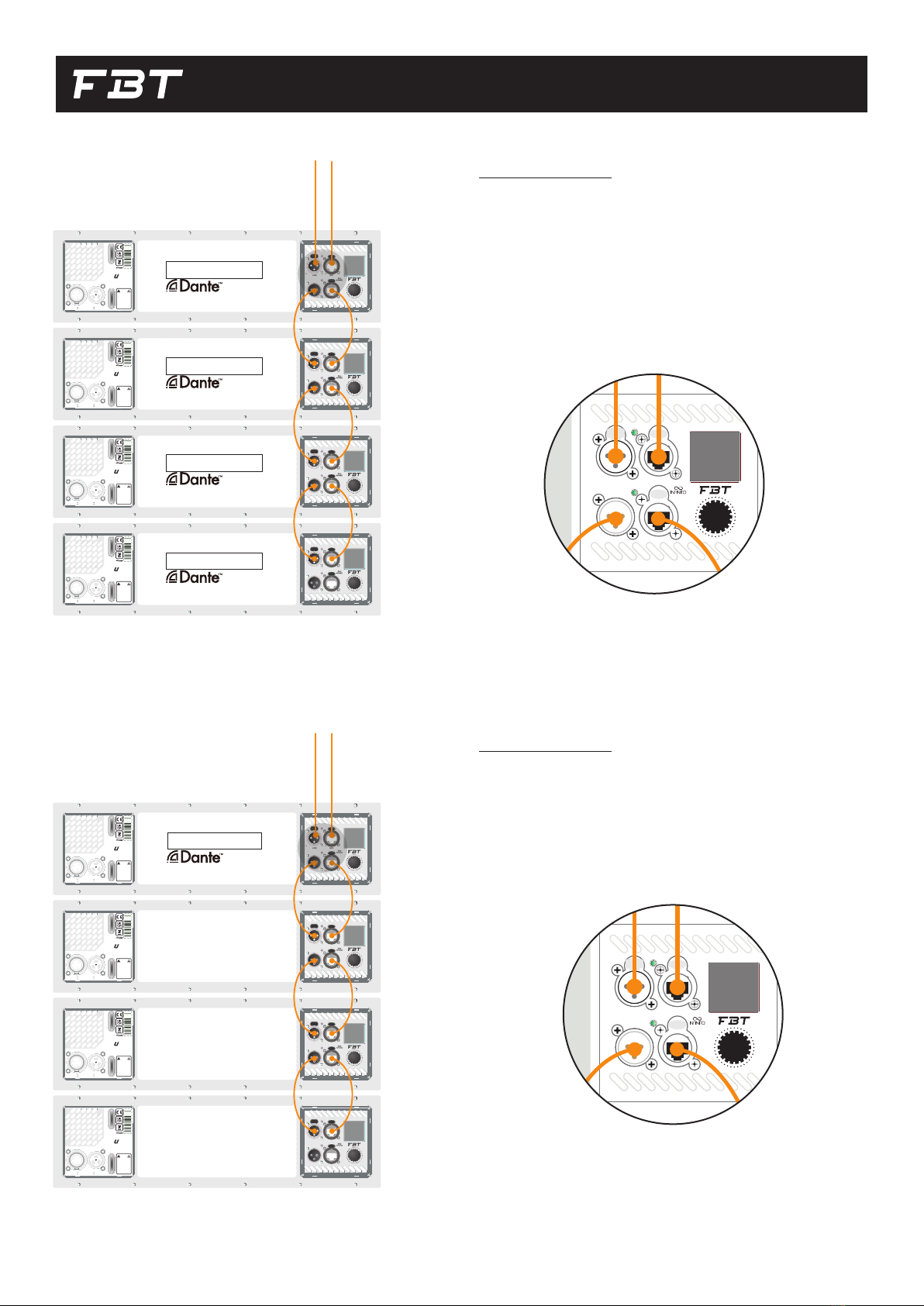

COLLEGAMENTI .......................................................................................... 10

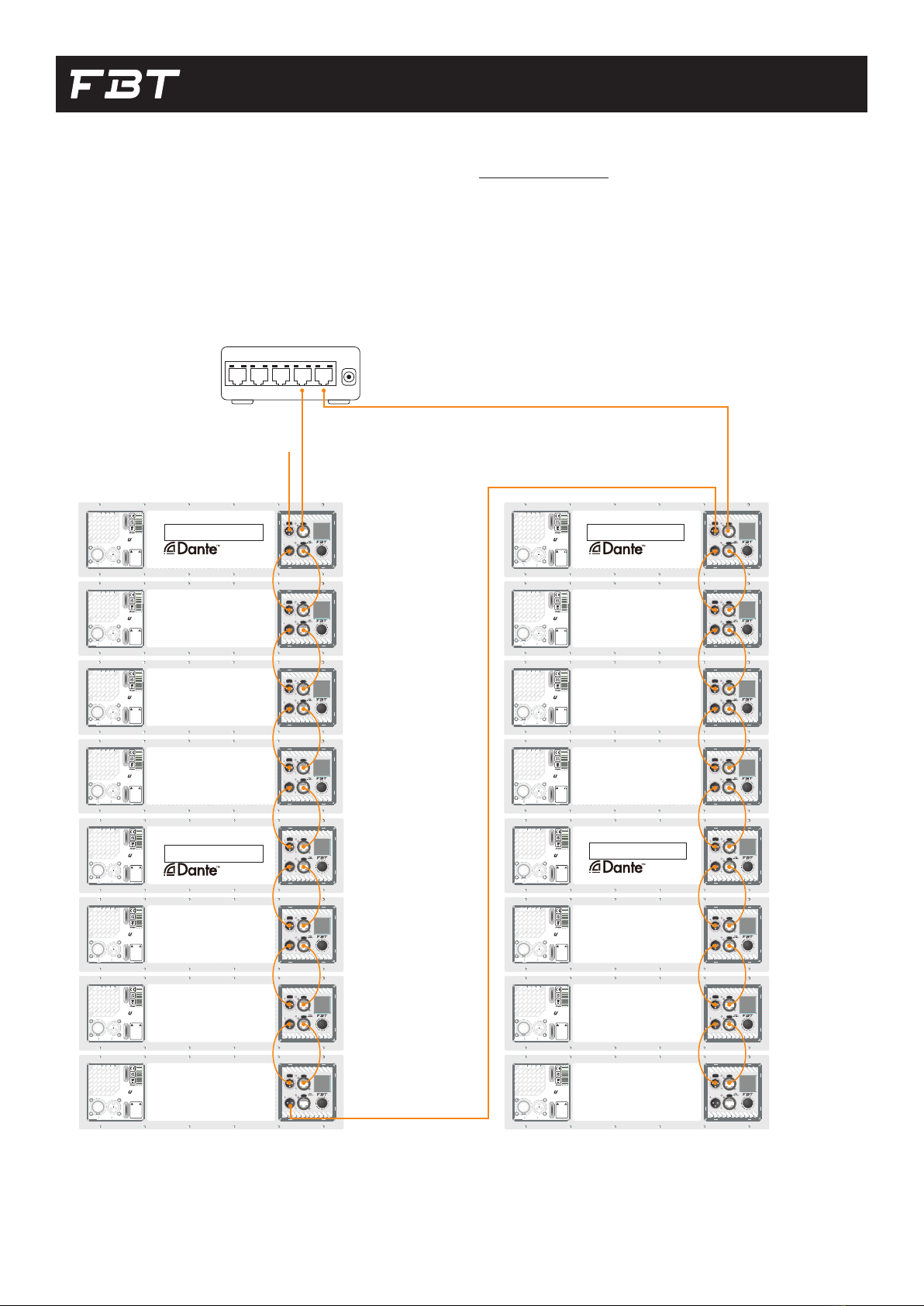

COLLEGAMENTO IN RETE........................................................................ 12
Collegamento dei diffusori in rete............................................................ 12
Procedura upgrade SN / SND..................................................................... 12

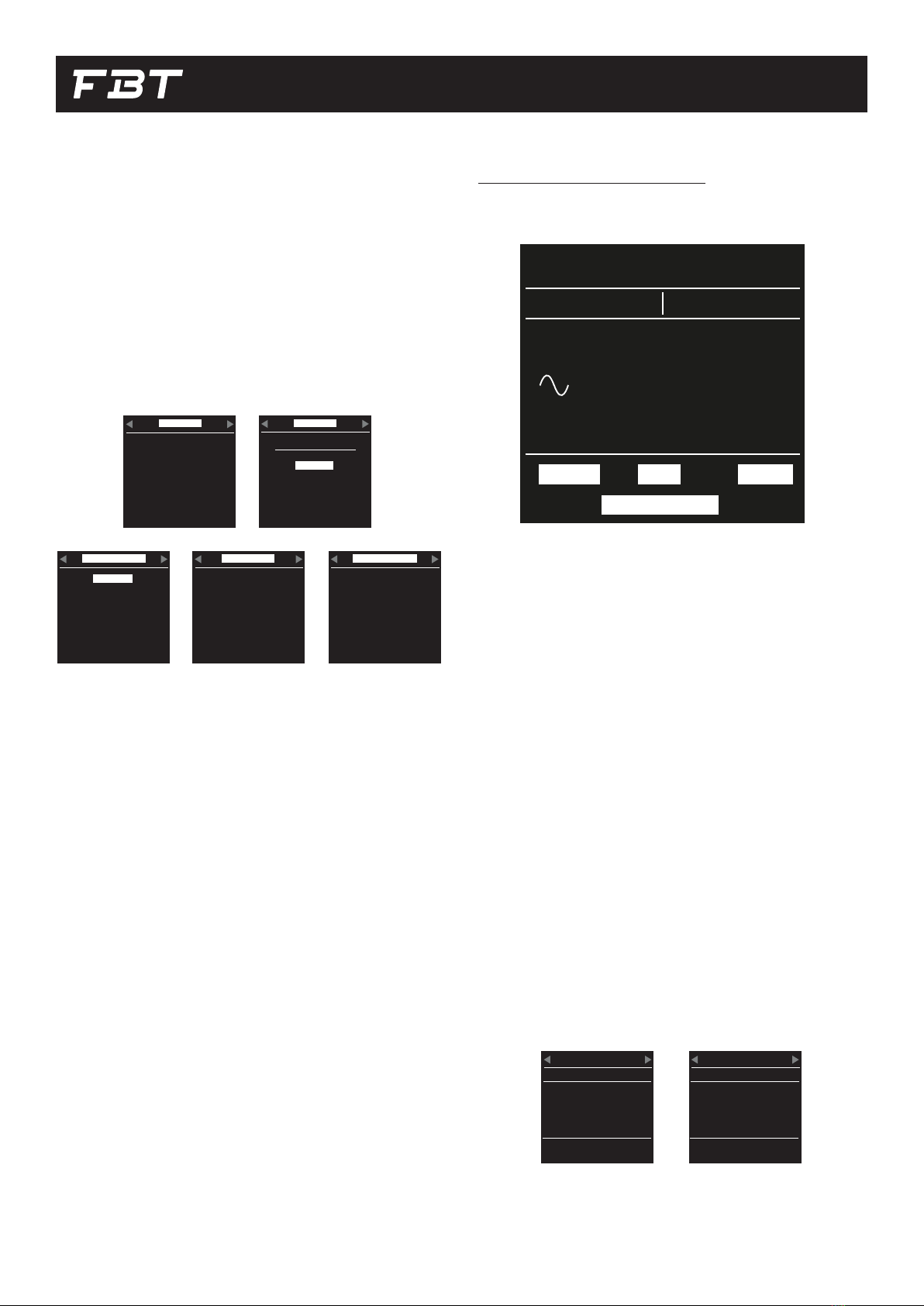

CONTROLLI E FUNZIONI .......................................................................... 13
Innito system management suite ...........................................................13
Menù principale ...............................................................................................15
ACCESSORI.................................................................................................... 18
INSTALLAZIONE........................................................................................... 19
Avvertenze installazione.............................................................................. 19

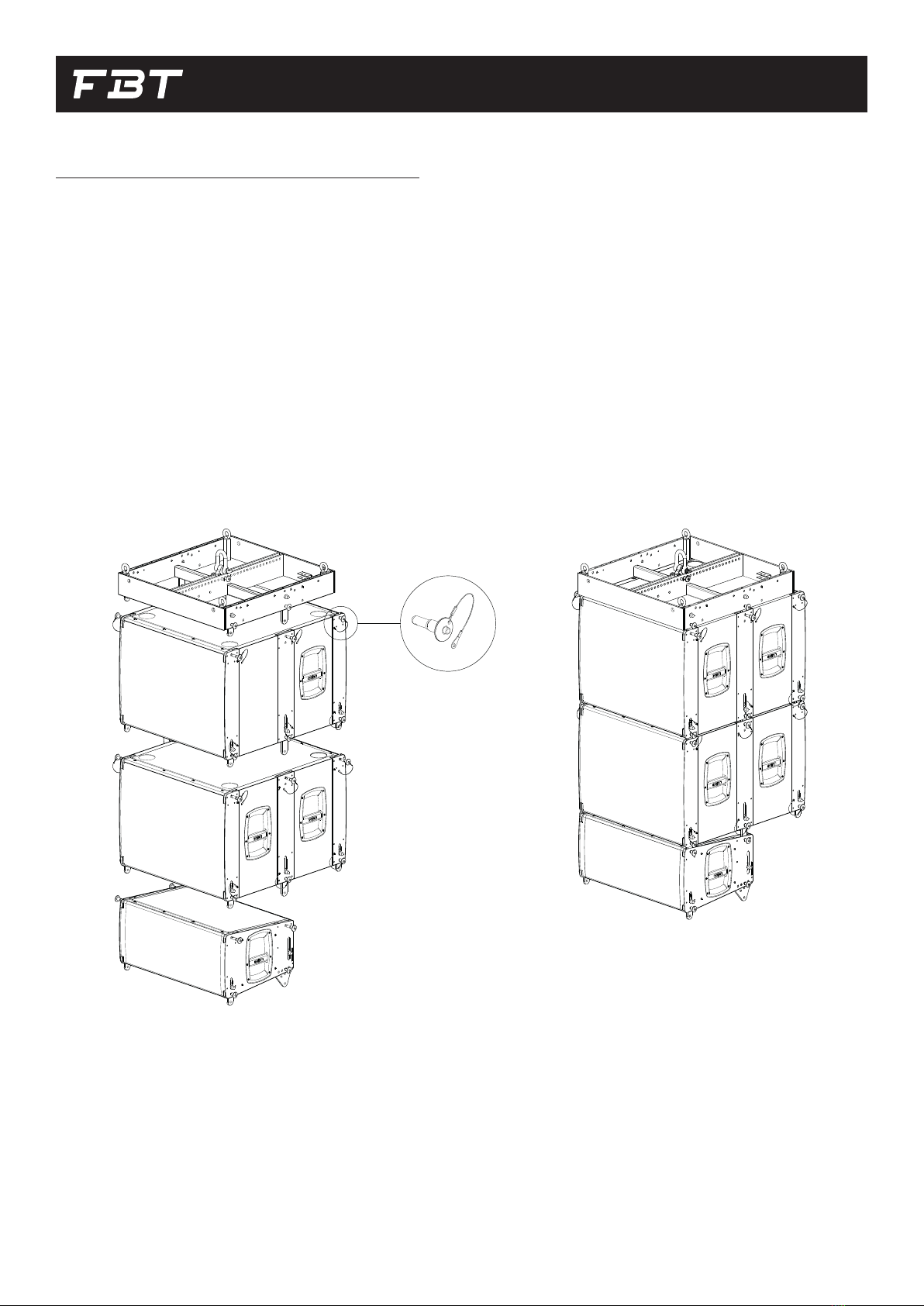

Montaggio del sistema in array verticale............................................... 20
Reversibilità del sistema............................................................................... 21
Congurazioni cardioidi................................................................................22
SPECIFICHE TECNICHE.............................................................................. 23
118FSND / 118FSCND /118FSN / 118FSCN

4
AVVERTENZE
• Leggere queste istruzioni
• Conservare queste istruzioni
• Fare attenzione a tutti gli avvertimenti
• Seguire tutte le istruzioni
• Non usare questo dispositivo vicino all’acqua
• Pulire solo con uno stronaccio asciutto
• Non ostruire le aperture di ventilazione. L’installazione deve essere
eseguita in base alle istruzioni fornite dal produttore.
• Non installare nelle vicinanze di fonti di calore come termosifoni,
valvole di regolazione, stufe o altri apparecchi ( amplicatori
compresi ) che producono calore
• Non annullare l’obiettivo di sicurezza delle spine polarizzate o
con messa a terra. Le spine polarizzate hanno due lame, una più
larga dell’altra. Una spina con messa a terra ha due lame e un terzo
polo di terra. La lama larga o il terzo polo servono per la sicurezza
dell’utilizzatore. Se la spina fornita non è adatta alla propria presa,
consultare un elettricista per la sostituzione della spina.
• Proteggereilcavodialimentazionedalcalpestioedallacompressione,
in particolare in corrispondenza di spine, prolunghe e nel punto dal
quale escono dall’unità.
• Usare solo dispositivi opzionali/accessori specicati dal produttore.
• Utilizzare esclusivamente con carrelli, supporti, treppiedi,
mensole o tavole specicati dal produttore o venduti unitamente
all’apparecchio. Se si utilizza un carrello prestare attenzione durante
lo spostamento combinato del carrello e dell’apparecchio, per evitare
il vericarsi di danni dovuti ad eventuale ribaltamento.
• Staccare la spina in caso di temporale o quando non si usa
l’apparecchio per un lungo periodo.
• Per l’assistenza tecnica rivolgersi a personale qualicato. L’assistenza
tecnica è necessaria nel caso in cui l’unità sia danneggiata, per es. per
problemi del cavo di alimentazione o della spina, rovesciamento di
liquidi od oggetti caduti all’interno dell’apparecchio, esposizione
alla pioggia o all’umidità, anomalie di funzionamento o cadute
dell’apparecchio.
ATTENZIONE
RISCHIO DI SHOCK ELETTRICO
NON APRIRE
PER EVITARE IL RISCHIO DI SHOCK ELETTRICO NON APRIRE IL
COPERCHIO NON USARE UTENSILI MECCANICI ALL’INTERNO
CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO. PER
EVITARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO NON
ESPORRE L’APPARECCHIATURA ALLA PIOGGIA O ALL’UMIDITA’.
IL DISPOSITIVO DEVE ESSERE COLLEGATO ALLA RETE ELETTRICA
PRINCIPALE ATTRAVERSO UNA PRESA DI ALIMENTAZIONE CON UN
COLLEGAMENTO DI MESSA A TERRA PROTETTIVO.
ATTENZIONE: il simbolo del cassonetto barrato, ove
riportato sull’apparecchiatura o sulla confezione, indica
che il prodotto alla ne della propria vita utile deve essere
raccolto separatamente dagli altri riuti. Al termine
dell’utilizzo, l’utente dovrà farsi carico di conferire il
prodotto ad un idoneo centro di raccolta differenziata
oppure di riconsegnarlo al rivenditore all’atto dell’acquisto di un nuovo
prodotto.
L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile, contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative previste ai sensi di legge. Le
informazioni contenute in questo manuale sono state scrupolosamente
controllate; tuttavia la FBT non si assume nessuna responsabilità per
eventuali inesattezze.
La FBT Elettronica SpA si riserva il diritto di modicare le caratteristiche
tecnicheedestetiche dei prodottiinqualsiasi momento e senzapreavviso.
Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per
sospendere direttamente i moduli o il sistema In caso di utilizzo all’aperto
è sempre consigliabile ancorare il sistema per prevenire eventuali
oscillazioni dovute al vento o agli agenti atmosferici

5
CARATTERISTICHE GENERALI
DESCRIZIONE
MUSE118SND è un innovativo subwoofer reversibile studiato per fare
cluster sospesi con direttività omnidirezionale o cardioide garantendo lo
stesso eccellente risultato estetico.
Altoparlante B&C da 460mm al neodimio con bobina da 88mm ed
amplicatore da 1600W RMS capace di 140dB SPL, ideale per essere
sospeso insieme al MUSE210LND o in cluster separato.
La congurazione cardioide prevede che alcuni subwoofer siano rivolti
posteriormente rispetto all’audience per cancellare acusticamente la
pressione sonora dietro al cluster. Normalmente la parte posteriore di
questi subwoofer, dove sono presenti amplicatore, connettori e cablaggi,
risulta visibile dal fronte del cluster. Il MUSE118FSND ha una particolare
ingegnerizzazione del cabinet che permette di sospenderlo rivolto in
avanti o indietro consentendo all’utente nale di invertire la posizione
fronte-retro di griglia ed amplicatore. Tutti i subwoofers avranno così
la griglia frontale e l’amplicatore posteriore indipendentemente dal
reale orientamento dei cabinet, che in rapporto di due dritti ed uno
rovesciato, permette un abbattimento dell’SPL sul retro dell’array di
oltre 15dB. Il modello Muse 118FSCND, identico al modello 118FSND,
viene precongurato in fabbrica per utilizzo cardioide.
Simulazioni ad elementi niti di tipo BEM hanno permesso di ottimizzare
una innovativa congurazione acustica ibrida band-pass studiata per
minimizzare il volume garantendo ottima estensione della risposta in
frequenza ed alto SPL.
Il cabinet è in multistrato di betulla da 15mm con quattro maniglie in
pressofusione di alluminio, l’hardware integrato nel cabinet permette la
sospensione di 8 moduli con fattore di sicurezza 10:1
Punta di diamante dell’intero progetto è il modulo di amplicazione
da 1600W RMS con interfaccia di rete TCP/IP. Basato sullo standard
AES70 di OCA ALLIANCE, comunica con il software di controllo remoto
‘INFINITOmanagement suite’ericevestreamingaudiodigitalea24bit48-
96Khz da tutti i device compatibili con lo standard ‘DANTE’. INFINITO è
una vera rivoluzione nel mondo FBT che migliora l’esperienza dell’utente
in un nuovo livello di prestazioni e semplicità! Si tratta di una piattaforma
software totalmente sviluppata internamente dal team di ricerca e
sviluppo di FBT che offre monitoraggio in tempo reale dei sensori interni
e dello stato dei dispositivi collegati, Vu-meter IN/OUT, controlli di tutti i
parametri, gestione dei gruppi, lettura degli avvisi. Il modulo è contenuto
in uno chassis di alluminio con ventilazione forzata intelligente ed è
dotato di display OLED con encoder per il settaggio dei parametri. Un
led blu frontale ad alta luminosità permette l’identicazione del device
da remoto.
SPECIFICHE
• Compact Hybrid band pass cardioid-arrayable subwoofer. La
congurazione ibrida di caricamento permette di ottenere la velocità
ed estensione a bassa frequenza del bass-reex con l’elevato SPL ed
il ltraggio acustico del band-pass
• L’hardware compatibile con MUSE210LND permette di sospendere
il cabinet rivolto in Avanti o indietro per costruire congurazioni di
tipo cardioide
• Grande porta di accordo a usso d’aria laminare per ridurre al minimo
fenomeni di turbolenza e power compression
• Altoparlante da 18’’ (460mm) custom B&C al neodimio ad alta
escursione con bobina da 3’’ (75mm)
• Risposta in frequenza da 33Hz @-6dB
• Amplicatore in classe D da 1600W rms con alimentatore switching
• Interfaccia di rete TCP/IP – AES70 compatibile
• EtherCon RJ45 ingresso ed uscita per collegamento daisy-chain
• DISPLAY OLED ed ENCODER con PUSH per controllo parametri e
settaggio
• Streaming audio DANTE 24bit / 48-96KHz su Network TCP/IP
• Cabinet in multistrato di betulla da 5/8’’ (15mm) con verniciatura
antigrafo nera, 4 maniglie in alluminio e robusta griglia metallica di
protezione con tessuto sintetico
• Supporto per stativo M20
• Predisposizione per 4 ruote opzionali da 4’’ (100mm)
• Ideale per estendere e rinforzare le basse frequenze del line array
MUSE 210 in congurazione sospesa ed appoggiata
• Disponibile anche modello Muse 118FSCA precongurato in fabbrica
per essere usato rivolto all’indietro per applicazioni cardioide

6
DIMENSIONI
DIMENSIONI
750mm. / 29,52 inch
715mm. / 28,14 inch
652mm. / 25,66 inch
500mm. / 19,68 inch

7
MUSE 118FSND / FSCND
MUSE 118FS / FSC
Long Term Power :
Recommended Amplifier
Sensitivity @1W,1m :
Short Term Power :
Frequency Response (@-6dB):
Max SPL cont. / peak :
Nominal Impedance : 8 Ohm
33 Hz - 250 HZ
101 dB
135 / 139 dB
1200 W RMS
600 W
2400 W
1+
2+
1-
)
)
)
)
2-
)
)
)
)
1+
2+
1- 2-
LINK
LF
CAUTION:
IT IS ADVISABLETO USE AN
AMPLIFIER WITH AN RMS
OUTPUT THAT IS LOWER O F
1200W RMS.
TECHNICAL SPECIFICATIONS
LINKIN
FBT elettronica spa
RECAN ATI (MC)
MADE IN ITALY
Flyable PassiveSubwoofer
All MUSE accessories are specifically rated in
agreement with structural computations. Never
use other accessories when assembling the
cabinets than the ones provided by FBT; F BT will
decline respons ibility over the entire accessory
range if any component is purchased from a
different supplier
IN
1
1. Le prese Speakon sono collegate in parallelo; utilizzare una
presa per il collegamento del box all’uscita di un amplicatore di
potenza, l’altra per collegare un secondo box.
1
2
3
4
5
6
1. XLR input
2. Xlr link output
3. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’ingresso di rete ethernet per controllo e monitoraggio remoto
tramite INFINITO SOFTWARE MANAGEMENT
4. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’uscita daisy chain di rete ethernet del controllo e monitoraggio
remoto INFINITO SOFTWARE MANAGEMENT
5. Volume digitale generale per il controllo del livello del segnale.
Premere per entrare nel menu del DSP e ruotare la manopola per la
scelta e la selezione dei parametri
6. Visualizzazione menu e impostazioni del DSP
PANNELLO & INGRESSI

8
ALIMENTAZIONE
ALIMENTAZIONE 220 / 230V
Per l’alimentazione elettrica, i modelli MUSE 118FSND / FSCND sono
forniti di una presa Neutrik PowerCon cable duplex con ingresso ed uscita.
ATTENZIONE: non sostituire la spina in dotazione del cavo di
alimentazione con un’altra spina, in quanto il cavo di alimentazione è in
grado di supportare una corrente massima di 16A.
ALIMENTAZIONE 100/ 120V
Se la richiesta complessiva di corrente èinferiore a 15A, utilizzare il cavo
di alimentazione in dotazione. Se la richiesta complessiva di corrente è
superiore a 15A ed inferiore a 20A, utilizzare un cavo di alimentazione
AWG12 SJT VW1 con una spina di corrente nominale superiore o uguale
a 30A.
IL CAVO E LA SPINA DEVONO ESSERE CERTIFICATI “UL” O “CSA”.
LN
N
L
Flat tabs for FASTON
NACT3FX-W
(Connector)
NACT3MX-W
(Plug Connector)
POWER IN
POWER OUT
®
6.35 mm x 0.8 mm
(1/4” x 0.03”)

9
INGRESSI & USCITE
CONNESSIONE XLR
Disponibile sui modelli MUSE 118FSND / FSCND
La connessione XLR è un tipo di collegamento bilanciato che permette di
collegare apparecchi a grande distanza senza perdita di qualità dovuta al
rumore di fondo captato.
Ciò è reso possibile dalla presenza, oltrechè della massa (pin 1), di due
cavi: un cavo di segnale (pin 2) e un cavo di segnale sfasato di 180°
(pin 3); al capo opposto rispetto alla sorgente di segnale, su entrambi
questi cavi, oltre al segnale vero e proprio, sarà presente in fase la stessa
quantità e tipo di rumore di fondo eventualmente captato lungo il percorso
o inevitabilmente prodotto dai cavi (non quello per agitazione termica). Il
segnale verrà quindi prelevato dai due cavi per differenza: in questo modo
la parte utile risulterà di ampiezza doppia, mentre quel rumore captato o
prodotto lungo il percorso, essendo presente in fase su entrambi i cavi,
sarà annullato dall’operazione di differenza.
Lo standard EIA RS-297-A prevede che i connettori XLR a tre poli per
l’audio bilanciato siano cablati come da g.
CONNESSIONE ETHERNET
Disponibile sui modelli MUSE 118FSND / FSCND
I connettori Neutrik etherCON®forniscono soluzioni per il trasferimento
di dati e altro in ambienti difcili ed esigenti.
La serie etherCON è un sistema di connettori RJ45 robusto e bloccabile,
ottimizzato per applicazioni di rete audio, video e lightning professionali.
Grazie alla possibilità di collegamento in rete, i modelli della serie Horizon
possono essere controllati in remoto grazie al software INFINITO System
Management Suite.
È consigliabile usare un cavo ethernet di tipo cat.5e SF/UTP o classe
superiore.
Supporto per DANTE Digital Sudio Networking
SPEAKON
Disponibile sui modelli MUSE 118FS / FSC
MUSE118FS è un sistema ad 1 via, necessità cioè di essere pilotato da
un canale di amplicazione opportunamente processato con parametri
DSP forniti da FBT. Un uso improprio del sistema con settaggi DSP non
corretti può compromettere l’afdabilità dei trasduttori ed esibire una
performance acustica non ottimale.
Internamente non è presente un crossover passivo, l’altoparlante è
collegati direttamente ai connettori SPEAKON .
Nella plancia posteriore sono presenti due connettori NeutriK Speakon
NL4M con i 4 pin collegati in parallelo tra loro. In questo modo è possibile
linkare due o più diffusori collegandoli in cascata, è sufciente usare un
cavo a 2 conduttori.
LINK di DUE O PIÚ DIFFUSORI
Attenzione! In tale congurazione l’impedenza vista dall’amplicatore
diminuisce, sarà pertanto necessario scegliere amplicatori in grado di
pilotare l’impedenza risultante dal parallelo dei diffusori collegati.
La sezione del cavo SPEAKON deve essere adeguata alla corrente fornita
ai diffusori. In linea di massima consigliamo di usare le seguenti sezioni:
• 2.5mm2 lunghezza no a 20mt
• 4mm2 oltre 20 mt
ground
hot
cold
ground
hot
cold
LINK (uscita)
XLR bilanciato femmina
INPUT
XLR bilanciato maschio
IN+ IN- TROUGH TROUGH
SPEAKON
NL4M INPUT 1+ 1- 2+ 2-
SPEAKON
NL4M LINK 1+ 1- 2+ 2-
Long Term Power :
Recommended Amplifier
Sensitivity @1W,1m :
Short Term Power :
Frequency Response (@-6dB):
Max SPL cont. / peak :
Nominal Impedance : 8 Ohm
33 Hz - 250 HZ
101 dB
135 / 139 dB
1200 W RMS
600 W
2400 W
1+
2+
1-
)
)
)
)
2-
)
)
)
)
1+
2+
1- 2-
LINK
LF
CAUTION:
IT IS ADVISABLE TO USEAN
AMPLIFIER WITH AN RMS
OUTPUT THAT IS LOWER OF
1200W RMS.
TECHNICAL SPECIFICATIONS
LINKIN
FBT elettronica spa
RECAN ATI (MC)
MADE IN ITALY
FlyablePassiveSubwoofer
All MUSE accessories are specifically rated in
agreement with structural computations. Never
use other accessories when assembling the
cabinets than the ones provided by FBT; FBT will
decline responsibility over the entire accessory
range if any component is purchased from a
different supplier
IN
1

10
COLLEGAMENTI
ES. CONFIG. 1
La configurazione in esempio con n.4 moduli MUSE 118FSND collegati
tra loro permette:
• Input solo Dante (non sono necessari link XLR)
• Input solo analogico
• Input Dante con backup analogico
• Input Dante con link analogico (sconsigliato)
ES. CONFIG. 2
La configurazione in esempio con n.1 modulo MUSE 118FSND e n.3
moduli MUSE 218SN collegati tra loro permette:
• Input Dante sul modulo MUSE 118FSND e link analogico sui
moduli MUSE 118FSN, possibile backup analogico
• Input solo analogico
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240 V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60 Hz
220-240 V
5
A
100-120 V
50 / 60 Hz
MA D E I N ITALY
SE
CAUTION
RISK OF ELECTRIC SHOCK,
DO NOT OPEN. TO PREVENT
THE RI S K O F F I R E O R
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOPOUT CONNECTOR
LINK
IN IN
OUT
NETLINE
PUSH
PUSH
PUSH
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
NETWORK
INPUT
XLR
INPUT
MUSE 118FSND
MUSE 118FSND
MUSE 118FSND
MUSE 118FSND
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
AC LOOP OUTPUT AC INPUT
13,5220-240V A
100-120 V 15 A
Pwr cons. 600W max.
2,5
A
50 / 60Hz
220-240V
5
A
100-120 V
50 / 60 Hz
M SE
118 FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAW FROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
NETWORK
INPUT
XLR
INPUT
MUSE118FSND
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN

11
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
COLLEGAMENTI
ES. CONFIG.3
Configurazione mista Dante + link analogico con massimo n.8 moduli
collegati tra loro in daisy chain.
• Consigliamo di non collegare più di 8 moduli in daisy chain su
rete. Se necessario garantire il funzionamento “bypass hardware”
sulla rete in caso di rottura di un device il numero massimo di
moduli collegabili in daisy chain scende a 4 (in tal caso infatti la
rottura di un singolo device non compromette il collegamento in
rete degli altri collegati in cascata ad esso.)
• Con la configurazione suggerita si ha il miglior compromesso
in termine di sicurezza in caso di failure di uno o più diffusori,
minimizzando il numero di MUSE 118FSND con il modulo Dante.
MUSE 118FSND
MUSE 118FSND
NETWORK
INPUT NETWORK
INPUT
XLR
INPUT
MUSE 118FSN
ETHERNET SWITCH
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
ACLOOP OUTPUT ACINPUT
13,5220-240V A
100-120V 15 A
Pwrcons. 600W max.
2,5
A
50/ 60 Hz
220-240V
5
A
100-120V
50/ 60 Hz
M SE
118FSND
CAUTION
|
|
|
<
RISKOF ELECTRIC SHOCK,
DONOT OPEN. TO PREVENT
THE RISK OF FIRE OR
ELECTRIC SHOCK NEVER
EXPOSE THIS EQUIPMENT
TORAIN OR MOISTURE. DO
NOT EXCEED RATED MAX
CURRENT DRAWFROM AC
LOOP OUT CONNECTOR
PUSH
PUSH
PUSH
LINK
IN IN
OUT
NETLINE
MADEIN ITALY
MUSE 118FSND
MUSE 118FSND
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN
MUSE 118FSN

12
COLLEGAMENTO IN RETE
COLLEGAMENTO DEI DIFFUSORI IN RETE
Tutti i diffusori sono dotati di una doppia porta Ethernet per il
collegamento con INFINITO ed un LED BLU frontale ad alta luminosità
che permette di identicare sicamente il diffusore quando è connesso
in rete e controllato da remoto. Con la funzione WINK presente sul
software innito, il LED lampeggia permettendo l’associazione tra
dispositivo virtuale nel workspace del PC e dispositivo sico.
La connessione alla rete può essere effettuata in 3 modi:
• Connessione a stella: è possibile collegare ogni diffusore
singolarmente alla rete connettendo la porta NET IN direttamente
allo switch dedicato. Questa tipologia di connessione è la più
semplice dal punto di vista della complessità della rete stessa, in
quanto comporta il minor numero di HOPS (salti di switch che un
pacchetto deve compiere dal PC no al dispositivo di destinazione).
Questa tipologia richiede un elevato numero di porte di rete sugli
switch e necessita di cablaggi anche molto lunghi per raggiungere i
dispositivi più lontani (ad esempio i diffusori all’estremità di un line
array). Dal punto di vista della sicurezza, un cavo di rete difettoso
comporta la perdita di controllo su un solo dispositivo
• Connessione Daisy Chain: è possibile connettere tutta una serie di
diffusori ravvicinati (Ex. Line array) ad una singola porta di rete dello
switch, utilizzando entrambe le connessioni NET IN e NET OUT
disponibili. È sufciente connettere la porta dello switch al primo
diffusore attraverso la porta NET IN, quindi cablare la NET OUT
con la NET IN del secondo diffusore, e così via no all’ultimo della
serie. Questo tipo di connessione semplica l’operazione sica di
cablaggio, permettendo di utilizzare cavi più corti (analogamente a
quanto viene fatto per il link di segnale analogico), ma complica la
struttura della rete ed aumenta il numero di hops (e quindi il tempo
di arrivo) dei pacchetti di rete destinati specialmente ai dispositivi
posti in fondo alla catena. L’eventuale interruzione di un cavo di rete
comporta la perdita di controllo su tutti i dispositivi posti a valle della
rottura
• Connessione mista: è possibile utilizzare una struttura mista,
dividendo ogni cluster in sottogruppi di dispositivi. Il primo
dispositivo di ogni gruppo viene connesso tramite NET IN allo
switch, quindi utilizzando la struttura daisy chain vengono collegati
gli altri elementi. In questo caso si ottiene una rete di complessità
intermedia sia dal punto di vista sico del cablaggio, che da quello
di funzionamento della rete stessa. L’interruzione di un cavo di rete
provoca la perdita di un numero ridotto di dispositivi, a seconda di
quanti device contiene ogni gruppo e del livello a cui è avvenuta la
rottura all’interno del gruppo.
In caso di elevato numero di dispositivi (ad esempio line array molto
numerosi) è consigliabile utilizzare una connessione mista, dedicando
uno switch per ogni line array e suddividendo lo stesso in gruppi di
massimo 8 dispositivi, connessi tra loro in daisy chain.
Ogni dispositivo è dotato di un dispositivo di bypass hardware della rete
che, in caso di malfunzionamento grave che comporta lo spegnimento
della logica interna, permette di cortocircuitare tra loro le porte di NET
IN e NET OUT; in questo modo, tutti i dispositivi posti a valle della rottura
rimarranno comunque controllabili tramite INFINITO. Il sistema è in
grado di sopperire alla rottura di 3 dispositivi consecutivi all’interno di
ogni singola catena in daisy chain.
Al ne di garantire il corretto funzionamento del sistema si consiglia di
utilizzare cavi di categoria CAT5e o superiori
PROCEDURA UPGRADE SN / SND
Installazione modulo DANTE opzionale (upgrade da versione SN /
SND)
• Smontare il modulo di amplificazione dal cabinet del diffusore
• Togliere il coperchio in plastica
• Fare riferimento alla figura per localizzare la posizione della
scheda e l’orientamento corretto
• Premere delicatamente la scheda allineandola con i connettori in
modo che il PCB vada a toccare con le colonnine delle viti
• Avvitare le due viti di ssaggio in dotazione
• Rimontare il coperchio in plastica ed avvitare il modulo al cabinet
• All’accensione il sistema rileva la nuova versione ‘SND’ che comporta
funzionalità aggiuntive nel menù (relative a DANTE). Collegando il
device in rete, il software INFINITO MANAGEMENT SUITE rileva il
modello ‘SND’

13
CONTROLLI E FUNZIONI
INFINITO SYSTEM MANAGEMENT SUITE
INFINITO è la nuova piattaforma software per il controllo ed il
monitoraggio remoto di una nuova generazione di prodotti FBT che
si espanderà nel tempo (diffusori attivi, amplicatori, processori DSP,
etc….).
Basato su infrastruttura standard ethernet 10/100 con protocollo TCP/IP
e conforme allo standard AES70 (OCA ALLIANCE), il software permette
di controllare oltre 100 dispositivi nella stessa rete con assegnazione
automatica dell’indirizzo IP
Caratteristiche:
• Compatibile con windows 7, 8, 10
• Monitoraggio in realtime di sensori, vu-meters, trasduttori, failure
etc…
• Controllo di tutti i parametri del DSP
• Interfaccia graca intuitiva e Touch oriented
• Creazione di gruppi di tipo ADVANCED e BASIC per un controllo
estremamente versatile e semplice dei device connessi
• Salvataggio e richiamo istantaneo di SCENE (snapshot dell’intero
progetto)
• Esaustive informazioni di stato dei device connessi (warning, info)
• Modalità operative SETUP, TUNING e SHOW con sistema di
sicurezza avanzato per passare da una modalità all’altra
• Possibile gestione OFFLINE, ONLINE e LIVE dei device sul
workspace
• Visualizzazione dei dettagli del device di tipo multilivello, permette
di concentrare l’attenzione solo sui parametri di interesse del singolo
device
• Global MUTE
• Aggiornamento Firmware dei device connessi automatico
• Interfaccia graca selezionabile giorno o notte
interAzione controlli locali device e innito software
Ilcontrollo emonitoraggiodelMUSE210LND puòavvenire sialocalmente
tramite display e manopola, sia in modalità remota tramite rete ethernet
ed un PC con installato FBT INFINITO software suite.
In tal caso, nel momento in cui sul software viene attivata la modalità
ONLINE il diffusore passa in modalità di controllo remoto: il display viene
bloccato e spento ed Innito prende il controllo di tutte le variabili del
diffusore. In questa modalità, agendo sulla manopola il display si accende
e mostra: “Controlled by INFINITO – Push to WINK”.
Premendo la manopola nel software si accende la casella relativa al
device permettendo così l’identicazione univoca tra device reale e
virtuale presente nel workspace.
La modalità remota, una volta attivata, rimane permanente anche se si
chiude il software INFINITO, si disconnette la rete e/o si stacca il cavo di
rete, si spegne e riaccende il diffusore; tutti i settaggi del DSP interno al
device rimangono quelle impostate tramite INFINITO.
Per tornare alla modalità di controllo locale tramite display, occorre che
la rete sia disconnessa o il software sia in stato OFFLINE: in tale caso, il
display locale mostra la scritta “Switch to local control? NO - YES”.
Selezionando YES si attiva la procedura di sblocco: sul display appare
“Push and hold for 3 seconds”.
ed in seguito alla pressione prolungata, il display torna attivo riabilitando i
controlli locali. Una volta effettuato il passaggio alla modalità di controllo
locale (manuale) vengono ripristinati i settaggi DSP fatti nell’ultima
sessione manuale prima della connessione ad INFINITO.
È comunque sempre possibile passare ai settaggi impostati nell’ultima
sessione di INFINITO utilizzando il menu MEMORY, tramite la
funzionalità “RECALL” scegliendo la locazione di memoria ‘INFINITO’
come descritto di seguito.
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118

14
CONTROLLI E FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
GESTIONE MEMORIA INTERNA AL DEVICE:
Nel device sono presenti 6 locazioni di memoria dove vengono salvate
tutte le impostazioni disponibili nel device:
• INFINITO: destinato alle impostazioni effettuate dal software.
In questa area di memoria vengono salvate le impostazioni che
vengono inviate dall’ultima sessione di da INFINITO. Non può
essere cancellata dall’utente.
• SNAP1,2,3,4: queste locazioni sono libere ed a disposizione
dell’utentechepuò salvare, richiamareecancellare. Comprendono
tutte le impostazioni che è possibile fare localmente tramite
menu.
• DEFAULT: riservata alle impostazioni di tutti i parametri allo
stato di fabbrica. Utile per retettare il device ripristinando tutti i
parametri allo stato iniziale.
INDICATORI SETTAGGI
1. PRESET: impostazione del preset di congurazione
2. ANALOG/DANTE: routing segnale in ingresso
3. DELAY: indica la presenza di ritardo applicato al segnale in ingresso;
di default il ritardo è pari a 0ms e non viene visualizzata alcuna
indicazione
4. PRESENZA DI SEGNALE: indica che è presente un segnale audio in
ingresso
5. SETTAGGIO FASE: indicatore di fase invertita (180°
INDICATORI DI PROTEZIONE
1. PEAK: saturazione dello stadio di ingresso (ADC)
2. ERRORE VENTOLA: segnala un possibile guasto alla ventola
3. LIMIT: indica l’attivazione del limitatore di segnale per salvaguardare
i trasduttori ed evitare distorsione
4. TEMP LIMIT: indica la graduale riduzione del segnale per evitare la
protezione termica
Nella schermata HOME è possibile modificare solo il volume ruotando
l’encoder; la pressione permette invece di accedere al menu.
Quando si effettua la transizione INFINITO -> MANUALE, tramite
procedura di sblocco dal display, vengono caricati gli ultimi settaggi
manuali che sono stati impostati nell’ultima sessione manuale.
Quando si connette INFINITO, nel momento in cui si attiva la modalità
“ONLINE” è possibile dare il comando di “SYNC TO” per inviare i settaggi
del software al diffusore, o di “SYNC FROM” per ripristinare i settaggi
presenti nella locazione di memoria “INFINITO” del device e trasmetterli
al software.
Dal menu display è possibile richiamare le impostazioni dell’ultima
sessione di INFINITO anche se il device non è connesso a INFINITO.
INDICATORI DI GUASTO
In caso di malfunzionamento, il display fornisce indicazione della
possibile causa, discernendo tra cause termiche (ex: il malfunzionamento
della ventola impedisce all’amplicatore di dissipare il calore in eccesso,
portando il sistema a surriscaldamento), segnalate come TEMP
PROTECTION ), o rotture generiche dell’amplicatore segnalate come
PROTECTION.
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
ANALOG DELAY
INV
Omnidirectional
0 dB
PEAK FAN
TEMP LIMIT
LIMIT
1
2
5
3
46
7 8 9
10
DESCRIZIONE INTERFACCIA
La pagina iniziale (Home) del display mostra le informazioni essenziali
del diffusore.

15
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
MENÚ PRINCIPALE
EXIT
CONFIG. PRESET
SOUND PRESET
Dalla schermata ‘HOME’, premendo la manopola, si accede al menu dove
vengono elencate tutte le funzioni controllabili, ruotando la manopola
si scorre l’elenco in senso verticale. Cliccando su una voce si accede al
settaggio relativo e cliccando su “EXIT” ci si ritrova nel menu orizzontale
dove è possibile navigare tra le funzioni visualizzandone il settaggio
attuale.
Per uscire dal menu e tornare alla “HOME” scorrere no all’ultima voce
“EXIT” e cliccare premendo la manopola, oppure tenerla premuta per
qualche secondo da qualsiasi punto del menù.
La corretta selezione di questo parametro è molto importante perché
permette di impostare il tipo di dispersione acustica (direzionalità) del
sistema tra OMNIDIREZIONALE e CARDIOIDE. La direttività di tipo
CARDIOIDE si può ottenere soltanto dalla corretta congurazione sica
di due o più subwoofer e dal corretto CONFIG PRESET selezionato.
Fare riferimento alla sezione del manuale relativa alla congurazione
CARDIOIDE per dettagli.
Permette di scegliere tra diversi tipi di risposte in frequenza del
sistema per adattare il timbro al programma musicale o all’ambiente di
installazione .
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
FASE
DELAY
IN ROUTING
OUT ROUTING
Abilita o meno l’inversione di fase del segnale. Può essere utile invertire
la fase per garantire la corretta somma acustica tra subwoofer e satellite.
Generalmente per tutti i prodotti FBT non è necessario invertire la fase
per avere una corretta risposta complessiva del sistema.
Regola tempo che deve trascorrere tra la ricezione del segnale in
ingresso e la riproduzione, espresso in ms ed in metri in base alla velocità
del suono stimata a 343m/s. Passo minimo 0.03ms (1cm), valore massimo
874ms (300m). Utilissimo per allineare temporalmente le emissioni di
diffusori dislocati in punti diversi.
Scelta della sorgente di segnale tra ANALOG (XLR bilanciato) e DANTE
(audio multicanale su rete ethernet, solo modello LND con DANTE card
installata).
Scelta del segnale presente sul connettore XLR OUT tra ANALOG
(link diretto con ingresso XLR) oppure DANTE (solo se IN ROUTING
su DANTE), il segnale digitale DANTE viene convertito internamente
in analogico con un DAC di altissima qualità e presentato su XLR OUT
(0dBFS=18dBu).
CONTROLLI E FUNZIONI

16
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
NOISE GATE
DANTE
AUTO ST-BY
Abilita e regola la soglia dell’algoritmo di noise-gate digitale che permette
di attenuare il rumore di fondo prodotto dalla catena di amplicazione
quando non c’è segnale utile in ingresso.
Vengono visualizzati i parametri della DANTE card interna, attraverso
il software AUDINATE DANTE CONTROLLER è possibile assegnare e
controllare tutti i dispositivi DANTE in rete.(solo modello LND).
Abilita o meno la funzione di STANDBY automatico. In assenza di
segnale in ingresso, passato il tempo predenito, il diffusore entra in
modalità basso consumo. La sezione di potenza viene spenta mentre
il processore rimane alimentato e connesso con la rete ethernet. La
riattivazione avviene automaticamente quando il segnale supera una
soglia prestabilita.
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
DANTE
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
LOCAL
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
60 s
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
SELECT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATE: FAIL
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
LOCAL
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 5 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
SENSORS
MEMORY
TEST
Permette di salvare e richiamare in quattro locazioni di memoria
(SNAP1…4) tutte le impostazioni del menù (snapshot). Inoltre sono
sempre disponibili per il RECALL una locazione “DEFAULT” con i
parametri di fabbrica ed una “INFINITO” con i settaggi fatti tramite il
software INFINITO suite durante l’ultima sessione.
Attenzione: la locazione INFINITO contiene molti più parametri di quelli
gestibili dal display del diffusore. E’ utile richiamare questa locazione
quando si vuole ripristinare l’ultima sessione di INFINITO senza dover
riconnettere il diffusore in rete.
Non è possibile cancellare le locazioni “DEFAULT” e “INFINITO” tramite
la funzione “DELETE”.
Si accede alla visualizzazione dei parametri rilevati dai sensori interni
quali temperatura, tensione di alimentazione, inclinazione, stato ventola,
stato trasduttori. Per uscire cliccare in qualunque punto o su “EXIT”
Abilita il test acustico dei trasduttori in modo MANUALE o
AUTOMATICO. In manuale si seleziona il segnale esterno o interno (pink
noise). In automatico alzando il volume parte una procedura di test con
pink noise che ciclicamente abilita o meno il suono (ON-OFF).
CONTROLLI E FUNZIONI

17
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
SENSORS
AUTO ST-BY
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
OFF
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
MUSE 118FSND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
1 to 3 0° to 4°
ANALOG
Temp.
Protection
1 to 3 0° to 4°
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
LOCK SCREEN FACTORY RESET
INFO
CONTRAST
DISPLAY OFF
ROTATION
Si usa per bloccare il menù da manomissioni non desiderate, sono
previste le modalità LITE e SECURE. Per sbloccare la modalità LITE
è sufciente tenere premuta la manopola per 5 secondi (istruzioni a
display). Per sbloccare la modalità SECURE è necessario premere 10
volte la manopola in rapida sequenza (le istruzioni non compaiono a
display).
Reset di tutto il processore che permette di settare tutti i parametri allo
stato iniziale di default.
Per visualizzare il modello del diffusore e la versione del FIRMWARE
corrente.
Regola la luminosità del display.
Selezionail tempodi accensionedel displayadogniazionesullamanopola.
Non è possibile lasciare il display sempre acceso per evitarne il degrado
delle prestazioni nel tempo. Ogni stato di alert ed azione sulla manopola
causa l’accensione automatica del display per il tempo stabilito.
In base all’installazione orizzontale o verticale del diffusore,
l’orientamento della graca del display viene ruotato in modo manuale
(selezionando l’angolo) oppure in automatico sfruttando il sensore di
inclinazione interno.
CONTROLLI E FUNZIONI

18
ACCESSORI
I modelli MUSE dispongono di un sistema di sospensione integrato nella
struttura portante.
L’unico elemento da aggiungere (accessorio) per la realizzazione di
array è la barra di sospensione (ying bar) modello MS-F210 per la
congurazione con subwoofer in alto oppure per appoggio dei satelliti
sopra il sub in congurazione a terra.
ATTENZIONE: l’utilizzo di altri accessori di ssaggio può causare una
pericolosa instabilità con possibili danni a persone e cose.
La FBT Elettronica SpA non è responsabile di eventuali danni a persone
o cose in caso di mancato rispetto delle presenti indicazioni o mancata
verica del fattore di sicurezza di tutti gli elementi coinvolti nella
sospensione del sistema.
MS-F210
Flybar
MS-C118FSA
Rain Cover
KBW-10045
4 Wheels Kit with brake 100mm ø

19
INSTALLAZIONE
AVVERTENZE INSTALLAZIONE
Il sistema MUSE è conforme alla normativa EN 60065 per la sicurezza nel
campo degli apparecchi audio, video ed elettronici similari.
La struttura per la sospensione del sistema ha un coefciente di sicurezza
idoneo per l’utilizzo, secondo la Direttiva Macchina DPR 24/7/1196 n.59
(recepimento della direttiva 89/392/CEE e successive modiche).
Per il calcolo del coefciente di sicurezza nell’utilizzo e del quadro
normativo relativo ai criteri di progettazione delle strutture in acciaio
sono state prese in considerazione le seguenti norme tecniche di
riferimento:
• UNI EN 13814 - Macchine e strutture per ere e parchi di
divertimento. Sicurezza
• UNI EN 1990 - Basis of structural design
• UNI EN 1991_1 - Basi di calcolo di azioni sulle strutture. Basi di
calcolo
• UNI EN 1991_1_2_4 - Basi di calcolo ed azioni sulle strutture. Azioni
sulle strutture. Azione del vento
• UNI EN 1993_1 - Progettazione delle strutture in acciaio. Regole
generali e regole per gli edici
• UNI EN 1993_8 - Progettazione delle strutture in acciaio.
Progettazione dei collegamenti
• UNI EN 1999_1_1_2007 - Progettazione delle strutture in alluminio.
Regole strutturali generali
I sistemi MUSE possono essere montati sia sospesi che appoggiati
(ground stack). Il tipo di montaggio dell’impianto è in funzione della
situazione di sonorizzazione che occore realizzare e dei vincoli di
montaggio imposti. Nella maggioranza delle comuni applicazioni è buona
norma sospendere l’impianto, in quanto ciò comporta una copertura più
uniforme della zona di ascolto.
Ogni qual volta l’area da sonorizzare si trovi ad un unica quota al di
sotto di un punto di aggancio disponibile e si estende per una certa
lunghezza, allora sospendere l’impianto è la soluzione migliore, in
quanto permette una migliore distribuzione di pressione sonora su
tutta la zona sonorizzata.
L’installazione dei diffusori acustici MUSE , impiegando gli accessori di
sospensione descritti nel presente manuale e le speciche istruzioni di
montaggio, dovrà essere eseguita esclusivamente da personale
qualificato nel pieno rispetto delle regole e degli standard di sicurezza
in vigore nel paese in cui avviene l’installazione.
• Gli accessori di sospensione FBT sono costruiti per l’uso esclusivo
con i sistemi MUSE e non sono stati progettati per l’uso in
combinazione ad alcun altro diffusore o dispositivo.
• Ogni elemento del soffitto, pavimento o altro supporto in cui
venga installato o appeso un sistema MUSE deve essere in grado di
supportare il carico in piena sicurezza.
• Gli accessori di sospensione utilizzati devono essere agganciati e
ssati in sicurezza sia al diffusore acustico che al softto o altro
supporto.
• Quando si montano componenti su soffitti, pavimenti o travi,
assicurarsi sempre che tutti i sistemi di aggancio e di fissaggio
siano di dimensioni e di capacità di carico appropriate.
• Tutti i diffusori appesi in teatri, palasport, o in altri luoghi di lavoro e/o
intrattenimento, oltre al sistema di sospensione principale,
devono essere provvisti di un sistema di sicurezza secondario
indipendente e di capacità di carico adeguata. Esclusivamente
cavi di acciaio e catene di costruzione a capacità di carico adeguata
possono essere usati come sicurezza secondaria.
Durante l’installazione del sistema accertarsi che nella struttura portante
vengano inclusi nel calcolo dei pesi totali anche il peso del ybar, delle
catene dei sollevatori, dei motori, dei cavi e ulteriori pesi aggiuntivi.
Nel caso in cui le suddette norme di sicurezza e il calcolo del peso totale
non siano rispettati, La FBT Elettronica SpA non è responsabile di
eventuali danni a persone o cose.
CONFIGURAZIONI
Le congurazioni suggerite dal presente manuale sono state vericate
mediante modellazioni al computer e collaudi operativi; anche nel caso di
congurazioni consigliate, prima di sospendere qualsiasi sistema MUSE
vericare i limiti di carico.
Particolare attenzione è stata dedicata alla scelta dei materiali e alla
costruzione in modo da permettere un elevato livello di sicurezza. Per la
sospensione del sistema array è necessario che il personale predisposto
sia esperto e qualicato; l’utente installatore dovrà accertarsi sotto la
propria responsabilità sui limiti e sulle procedure di sollevamento delle
strutture a cui verrà agganciato l’array. Un utilizzo non corretto del
sistema di sospensione dell’array può causare seri danni a cose e persone.
Operazioni da compiere:
• Ispezionare il materiale di sospensione prima di ogni utilizzo.
• Rispettare tutte le leggi e norme locali e nazionali di sicurezza per le
installazioni.
• Sospendere il sistema nei punti di aggancio descritti nel manuale.
• Utilizzare solo personale competente.
• Assicurarsi che tutti i dispositivi di blocco siano perfettamente
inseriti.
• Assicurarsi che la portata dei punti e dispositivi di sollevamento sia
maggiore al carico da sollevare.
Operazioni da evitare:
• Non sospendere nulla prima di aver letto il presente manuale.
• Non utilizzare personale non qualicato.
• Non superare mai i limiti di carico.
• Non utilizzare parti di ricambio non originali
• Non utilizzare materiali danneggiati o usurati
Il sistema MUSE è conforme alla normativa EN 60065 per la sicurezza nel
campo degli apparecchi audio, video ed elettronici similari.
La FBT non è responsabile di eventuali danni a persone o cose in caso di
mancato rispetto delle presenti indicazioni o mancata verica del fattore
di sicurezza di tutti gli elementi coinvolti nella sospensione del sistema.

20
INSTALLAZIONE
MONTAGGIO DEL SISTEMA IN ARRAY VERTICALE
Tutti gli accessori di sospensione sono stati progettati per garantire un
fattore di sicurezza pari a 5:1 con la massima congurazione del sistema
che comprende n.8 MUSE 118FSA oppure n.16 satelliti MUSE 210.
Per rientrare nei limiti di peso in una congurazione combinata tenere
presente che il peso di due satelliti corrisponde a quello di un sub.
N.B. durante le installazioni accertarsi che nella struttura portante del
sistema vengano inclusi nel calcolo dei pesi totali anche il peso della
ybar, delle catene dei sollevatori, dei motori, dei cavi e ulteriori pesi
aggiuntivi.
Nel caso in cui le suddette norme di sicurezza e il calcolo del peso totale
non siano rispettate, la FBT Elettronica SpA non è responsabile di
eventuali danni a persone e cose.
Tutti gli agganci tra ybar, subwoofer e satelliti
vengono effettuati semplicemente tramite pin di
bloccaggio.
