Fbt HORIZON VHA 118SND User manual
VHA 118SND / 118SN / 118.2SA / 118S
CODE: 45737
IT / MANUALE D’USO
EN / OPERATING MANUAL
Processed Active
Subwoofer
INFORMAZIONI GENERALI
HORIZON VHA 118SND / 118 SN / 118.2SA / 118S Manual
Version : 1.1 ita, en - 06/2022 Code: 45737
Conservare questo documento in un luogo sicuro in modo che sia disponibile
per riferimento futuro.
Controllare regolarmente il sito web FBT per l’ultima versione di questo
documento.
Quando si rivende questo prodotto, consegnare questo documento al nuovo
proprietario.
Per l’utilizzo consapevole del sistema consultare sempre le guide dedicate e
disponibili sul sito FBT nelle pagine del prodotto:
PRODUCT TRAINING MANUAL
FBT Elettronica SpA – 62019 Recanati (Italy)
VHA 118SND / 118SN / 118.2SA / 118S
3
INFORMAZIONI GENERALI ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 3
AVVERTENZE���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 4
CARATTERISTICHE GENERALI �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 5
Descrizione ............................................................................................................................................................................................................................................5
Speciche................................................................................................................................................................................................................................................5
DIMENSIONI ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 6
CONTROLLI & FUNZIONI ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 7
VHA 118SND / 118SN......................................................................................................................................................................................................................7
VHA 118S...............................................................................................................................................................................................................................................7
VHA 118.2SA........................................................................................................................................................................................................................................8

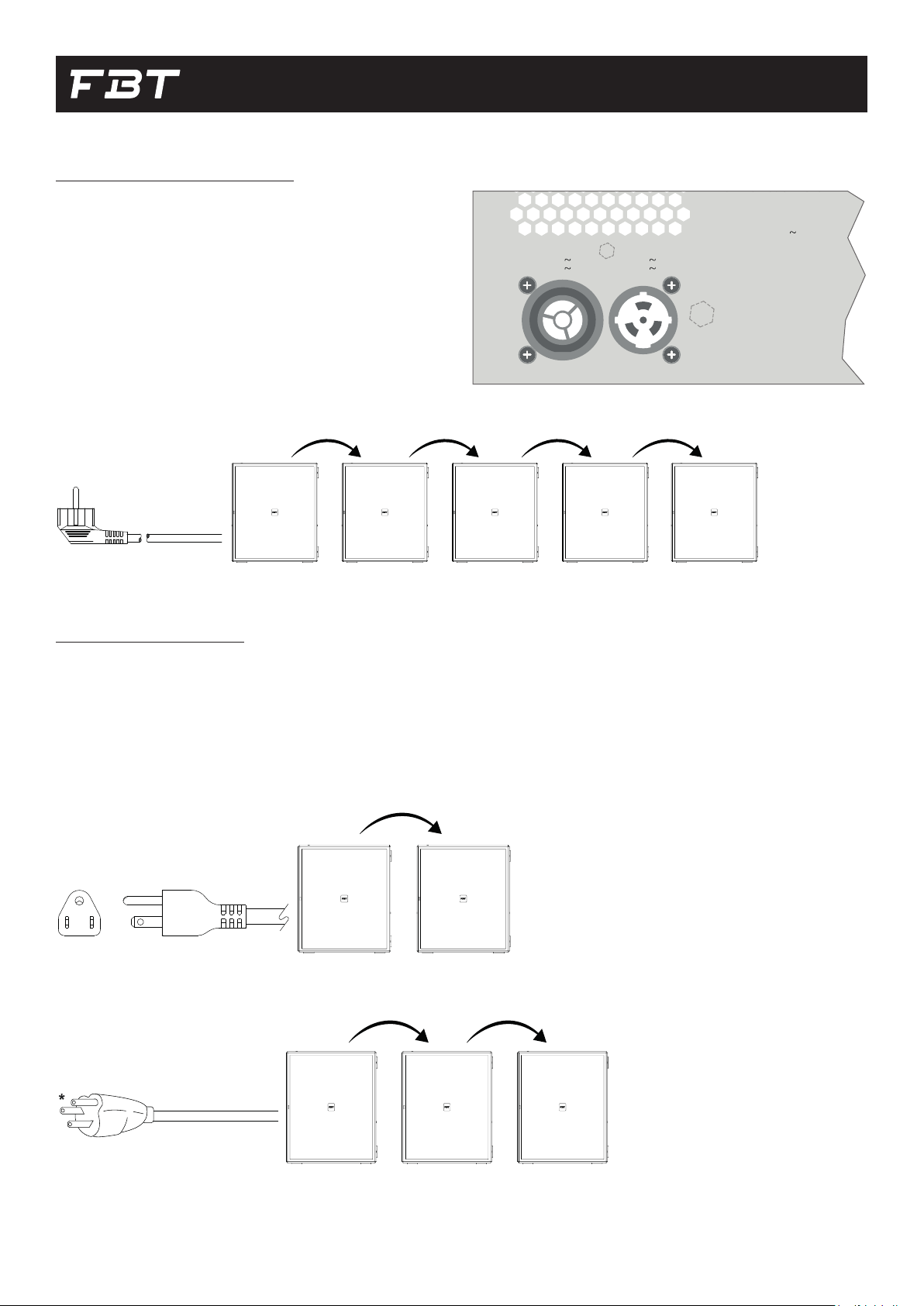

ALIMENTAZIONE��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 9
Alimentazione 220V - 240V............................................................................................................................................................................................................ 9
Alimentazione 120V...........................................................................................................................................................................................................................9
INGRESSI & USCITE ��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������10
Connessione XLR.............................................................................................................................................................................................................................. 10
Connessione Ethernet.................................................................................................................................................................................................................... 10
Speakon................................................................................................................................................................................................................................................ 10
COLLEGAMENTO IN RETE�������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 11
Collegamento dei diffusori in rete............................................................................................................................................................................................. 11
Procedura upgrade SN / SND...................................................................................................................................................................................................... 11
CONTROLLI & FUNZIONI ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������12
INFINITO System Management Suite...................................................................................................................................................................................... 12
Interazione controlli locali device e Innito software 12
Descrizione interfaccia .................................................................................................................................................................................................................. 13
ACCESSORI������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������ 17
INSTALLAZIONE��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 18
Installazione a terra......................................................................................................................................................................................................................... 18

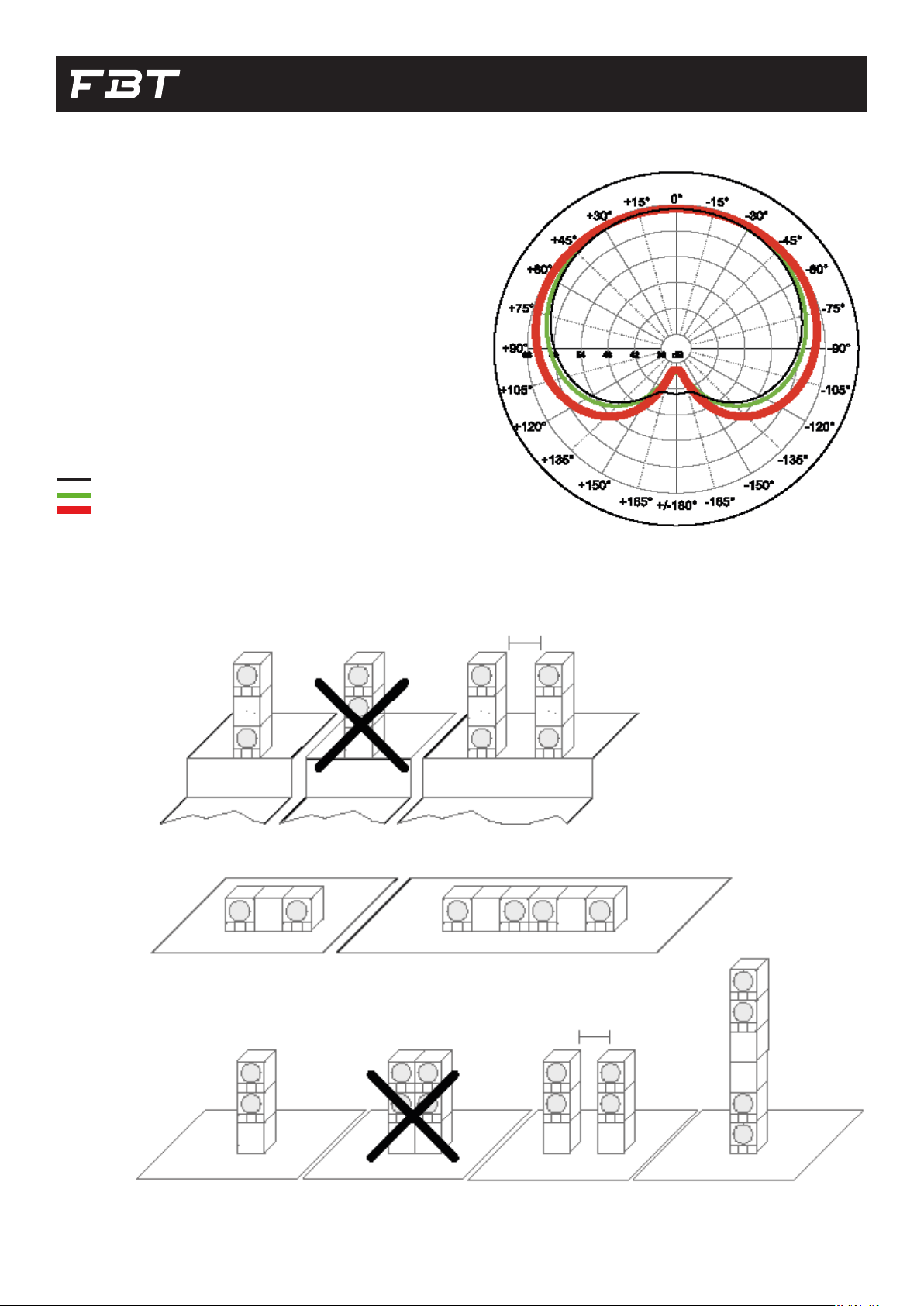

Congurazioni cardioidi................................................................................................................................................................................................................. 19
PRESET�������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 20
SPECIFICHE TECNICHE�������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 21
AVVERTENZE
4
AVVERTENZE
• Leggere queste istruzioni
• Conservare queste istruzioni
• Fare attenzione a tutti gli avvertimenti
• Seguire tutte le istruzioni
• Non usare questo dispositivo vicino all’acqua
• Pulire solo con uno stronaccio asciutto
• Non ostruire le aperture di ventilazione. L’installazione deve essere
eseguita in base alle istruzioni fornite dal produttore.
• Non installare nelle vicinanze di fonti di calore come termosifoni,
valvole di regolazione, stufe o altri apparecchi ( amplicatori
compresi ) che producono calore
• Non annullare l’obiettivo di sicurezza delle spine polarizzate o con
messa a terra. Le spine polarizzate hanno due lame, una più larga
dell’altra. Una spina con messa a terra ha due lame e un terzo
polo di terra. La lama larga o il terzo polo servono per la sicurezza
dell’utilizzatore. Se la spina fornita non è adatta alla propria presa,
consultare un elettricista per la sostituzione della spina.
• Proteggere il cavo di alimentazione dal calpestio e dalla
compressione, in particolare in corrispondenza di spine, prolunghe
e nel punto dal quale escono dall’unità.
• Usare solo dispositivi opzionali/accessori specicati dal produttore.
• Utilizzare esclusivamente con carrelli, supporti, treppiedi,
mensole o tavole specicati dal produttore o venduti unitamente
all’apparecchio. Se si utilizza un carrello prestare attenzione
durante lo spostamento combinato del carrello e dell’apparecchio,
per evitare il vericarsi di danni dovuti ad eventuale ribaltamento.
• Staccare la spina in caso di temporale o quando non si usa
l’apparecchio per un lungo periodo.
• Per l’assistenza tecnica rivolgersi a personale qualicato. L’assistenza
tecnica è necessaria nel caso in cui l’unità sia danneggiata, per es.
per problemi del cavo di alimentazione o della spina, rovesciamento
di liquidi od oggetti caduti all’interno dell’apparecchio, esposizione
alla pioggia o all’umidità, anomalie di funzionamento o cadute
dell’apparecchio.
ATTENZIONE
RISCHIO DI SHOCK ELETTRICO
NON APRIRE
PER EVITARE IL RISCHIO DI SHOCK ELETTRICO NON APRIRE IL
COPERCHIO NON USARE UTENSILI MECCANICI ALL’INTERNO
CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO. PER
EVITARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO NON
ESPORRE L’APPARECCHIATURA ALLA PIOGGIA O ALL’UMIDITA’.
IL DISPOSITIVO DEVE ESSERE COLLEGATO ALLA RETE ELETTRICA
PRINCIPALE ATTRAVERSO UNA PRESA DI ALIMENTAZIONE CON UN
COLLEGAMENTO DI MESSA A TERRA PROTETTIVO.
ATTENZIONE: il simbolo del cassonetto barrato, ove
riportato sull’apparecchiatura o sulla confezione, indica che il
prodotto alla ne della propria vita utile deve essere raccolto
separatamente dagli altri riuti. Al termine dell’utilizzo,
l’utente dovrà farsi carico di conferire il prodotto ad un
idoneo centro di raccolta differenziata oppure di riconsegnarlo al
rivenditore all’atto dell’acquisto di un nuovo prodotto.
L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo
smaltimento ambientalmente compatibile, contribuisce ad evitare
possibili effetti negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente comporta
l’applicazione delle sanzioni amministrative previste ai sensi di legge. Le
informazioni contenute in questo manuale sono state scrupolosamente
controllate; tuttavia la FBT non si assume nessuna responsabilità per
eventuali inesattezze.
La FBT Elettronica SpA si riserva il diritto di modicare le caratteristiche
tecnicheed estetichedei prodottiinqualsiasi momentoe senzapreavviso.
Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per
sospendere direttamente i moduli o il sistema In caso di utilizzo all’aperto
è sempre consigliabile ancorare il sistema per prevenire eventuali
oscillazioni dovute al vento o agli agenti atmosferici
5
CARATTERISTICHE GENERALI
SPECIFICHE
• Subwoofer amplicato in bass-reex
• Woofer B&C da 460mm (18”) ad alta escursione con bobina da
100mm (4”)
• Risposta in frequenza 30Hz preset dependant
• Amplicatore in classe D da 2500Wrms con alimentatore switching
• Interfaccia di rete TCP/IP – AES70 compatibile
• Controllo e monitoraggio remoto con INFINITO management suite
software
• EtherCon RJ45 ingresso ed uscita per collegamento daisy-chain
• DISPLAY OLED ed ENCODER con PUSH per controllo parametri e
settaggio
• Streaming audio DANTE 24bit / 48-96KHz su Network TCP/IP
• Connettori di alimentazione Neutrik POWERCON in e link
• Box in multistrato di betulla da 18mm (0.7”) con verniciatura
antigrafo
• Due supporti per stativo M20 e 6 maniglie in alluminio,
predisposizione per 4 ruote da 100mm (4”)
• Griglia estremamente robusta con tessuto protettivo
• Ideale per rinforzare ed estendere la gamma bassa del sistema VHA
DESCRIZIONE
Tutta la famiglia HORIZON è dotata di un nuovo modulo di amplicazione
con interfaccia di rete TCP/IP. Basato sullo standard AES70 di OCA
ALLIANCE, comunica con il software di controllo remoto ‘INFINITO
system management suite’ e riceve streaming audio digitale a 24bit 48-
96Khz da tutti i device compatibili con lo standard ‘DANTE’.
INFINITO è una vera rivoluzione nel mondo FBT che migliora l’esperienza
dell’utente in un nuovo livello di prestazioni e semplicità! Si tratta di una
piattaforma software totalmente sviluppata internamente dal team di
ricerca e sviluppo di FBT che offre monitoraggio in tempo reale dei sensori
interni e dello stato dei dispositivi collegati, Vu-meter IN/OUT, controlli
di tutti i parametri, gestione dei gruppi, lettura degli avvisi. Il modulo è
contenuto in uno chassis di alluminio con ventilazione forzata intelligente
ed è dotato di display OLED con encoder per il settaggio e monitoraggio
dei parametri. Un LED frontale BLU ad alta luminosità permette
l’identicazione del cabinet anche con luce del sole diretta.
VHA 118SND è un ground Subwoofer in multistrato di betulla con woofer
B&C da 460mm in bass reex dotato di ampia porta di accordo a usso
d’aria laminare per ridurre al minimo fenomeni di turbolenza e power
compression. Il modulo di amplicazione interno eroga 2500W ed ha un
range di alimentazione universale 100 – 240Vac. Per congurazioni ground
stack è disponibile il VHA-B 406 che consente di comporre facilmente
installazioni sia con VHA 406ND che VHA 112SND.
Date le dimensioni non integra meccaniche di sospensione. Il supporto
M20 permette di collegare uno stativo predisposto sia per ospitare un
modulo VHA406 che qualsiasi altro diffusore FBT. Il VHA118SND può
essere impilato grazie ad apposite fresature aumentando l’SPL ed alzando
la base di appoggio del sistema VHA.
Il modello VHA 118SN ha le stesse caratteristiche del modello VHA
118SND ma non include la funzione Dante
CARATTERISTICHE
700mm
720mm
606mm
611mm
711mm
6

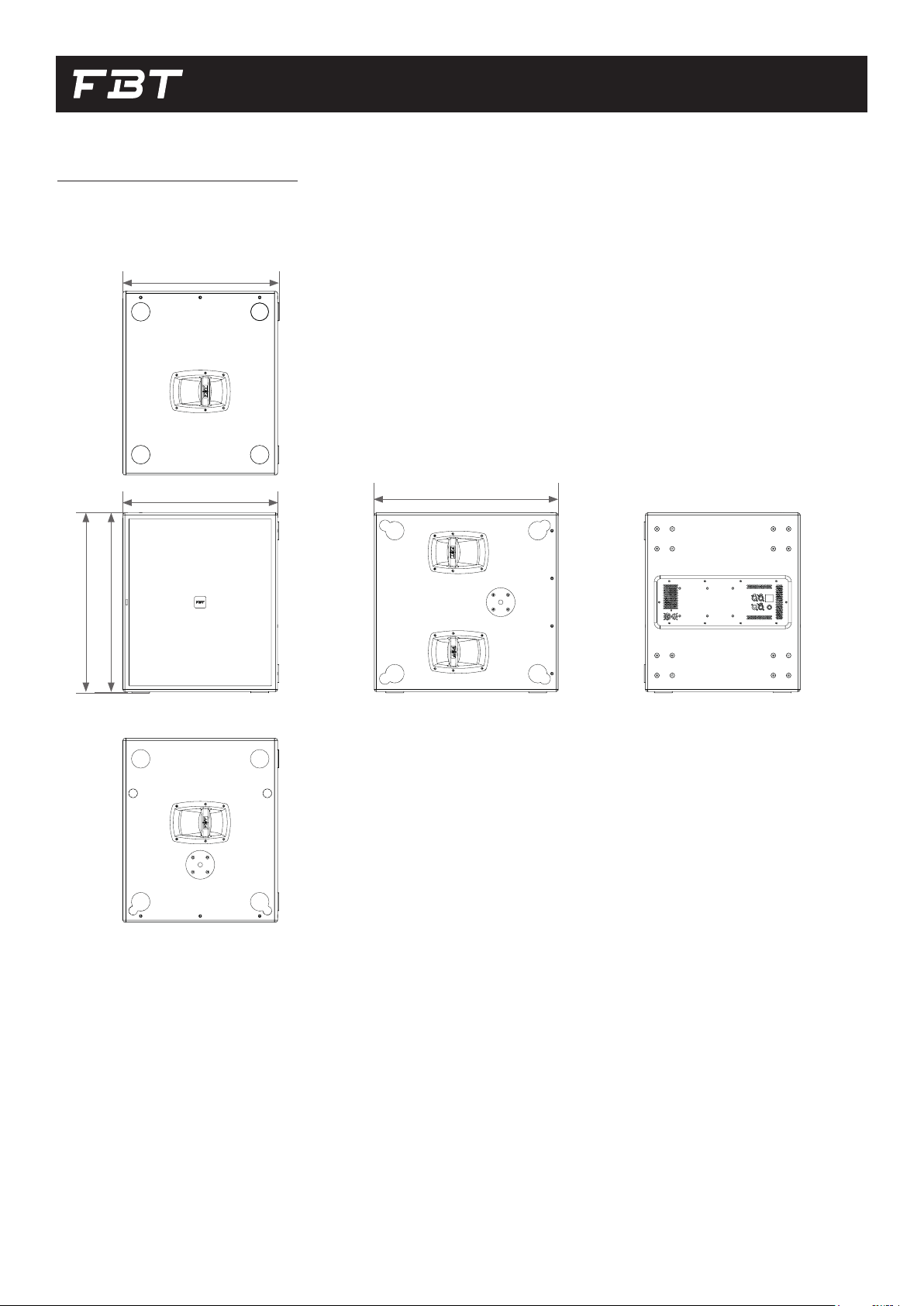

DIMENSIONI
VHA 118SND / 118SN / .2SA / S

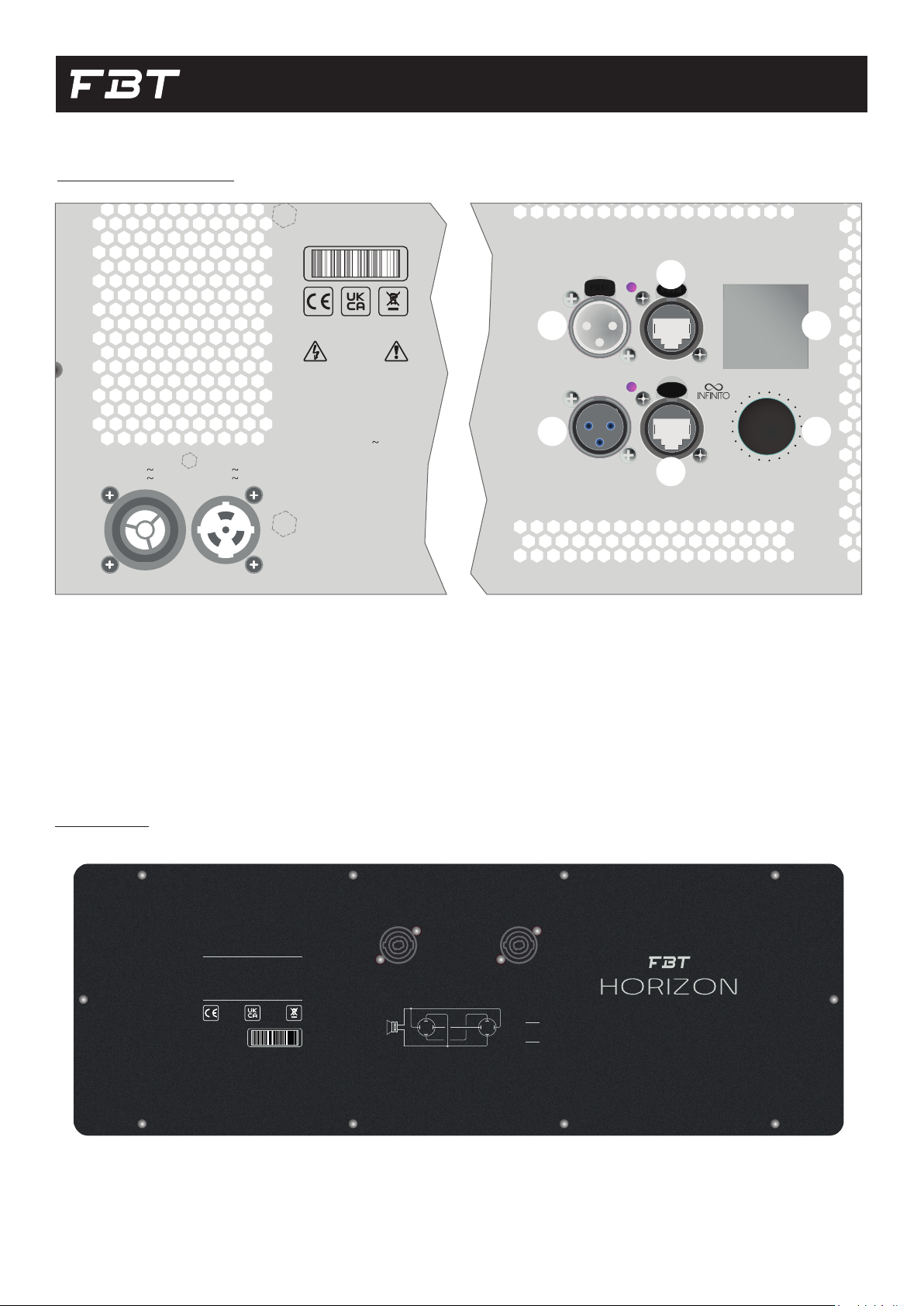

CONTROLLI & FUNZIONI
+
++
++
++
+
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
Power consumption: 650 W
Input Range: 100-240 V 50 / 60 Hz
50 / 60 Hz 3 A220-240 V
50 / 60 Hz 6,5 A
100-120 V
13 A220-240 V
13,5 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
VHA 118SND
+
++
++
++
+
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
Power consumption: 650 W
Input Range: 100-240 V 50 / 60 Hz
50 / 60 Hz 3 A220-240 V
50 / 60 Hz 6,5 A
100-120 V
13 A220-240 V
13,5 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
VHA 118SND
1
2
3
4
1. XLR input
2. Xlr link output
3. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’ingresso di rete ethernet per controllo e monitoraggio remoto
tramite INFINITO SOFTWARE MANAGEMENT SUITE
4. Porta compatibile con connettori etherCON/RJ45 utilizzata per
l’uscita daisy chain di rete ethernet del controllo e monitoraggio
remoto INFINITO SOFTWARE MANAGEMENT SUITE
5. Volume digitale generale per il controllo del livello dei segnali
miscelati. Premere per entrare nel menu del DSP e ruotare la
manopola per la scelta e la selezione dei parametri
6. Visualizzazione menu e impostazioni del DSP
7
CONTROLLI & FUNZIONI
5
6
VHA 118SND / 118SN
VHA 118S
+
+
+
+
+
+
+
++
++
++
+
+
+
+
+
+
+
+
+
+
+
+
+
+
+
MADE
IN
ITALY
IT IS IMPORTANT TO USE ANY AMPLIFIER THAT DOES
(NOT EXCEED 2000W RMS @ 4 Ω)
ATTENTION:
NO PASSIVE CROSSOVER INSIDE; AN EXTERNAL
DIGITAL PROCESSOR IS REQUIRED FOR OPTIMUM
PERFORMANCE AND WOOFER SAFETY.
PLEASE REFER TO OWNER’S MANUAL FOR SETTINGS.
NOMINAL IMPEDANCE: 4 Ω
RECOMMENDED AMPLIFIER: 2000 W RMS
LONG TERM POWER: 1250 W
INPUT OUTPUT
INPUT
1+ 2+
1-
2-
OUTPUT
1+ 2+
1-
2-
+
-
INPUT OUTPUT
1+ 2+
1- 2-
2+ 1+
2- 1-
Sound Reinforcement Subwoofer
TECHNICAL SPECIFICATIONS:
VHA 118S
Preset Original / Infra Preset Cardiod Rear
Original / Infra 1 Front Preset Cardiod Rear
Original / Infra 2 Front
Preset Original / Infra Preset Original / Infra
FRONT REAR FRONT REAR FRONT
FIG.1 FIG.2
8
VHA 118.2SA
CONTROLLI & FUNZIONI
PRT / LMT: l’accensione del led indica il malfunzionamento del sistema
dovuto ad un guasto dell’amplicatore interno o all’intervento dei circuiti
di limitazione per evitare sovraccarico termico.
LED DI STATO:
• VERDE: ON,indica l’attivazione del sistema.
• GIALLO: STANDBY, In assenza di segnale di ingresso, dopo 30 minuti
l’amplicatore va in modalità di basso consumo energetico. Non
appena il segnale supera la soglia di rilevazione, in meno di 1 secondo
torna nella modalità normale
• ROSSO: FAN ERROR: Segnala uno stato di anomalia della ventola
che non permette di raffreddare adeguatamente l’amplicatore.
Controllare se la ventola è libera di girare, potrebbe esssere
necessario sostituire la ventola.
VHA 112: posizionare il pulsante in modalità “YES” solo quando il sistema
HORIZON comprende anche il modello VHA 112, in questo modo, tramite
dei ltri di tipo “ALL PASS”, viene garantito il perfetto allineamento in fase
tra i due subwoofers.
LEV: regola il livello generale del segnale.
PRESET: seleziona 8 preset ad ognuno dei quali corrisponde una
congurazione di diffusori in base alle preferenze personali e all’acustica
dell’ambiente di ascolto.
DELAY: controllo di una linea di ritardo digitale che agisce sul segnale di
ingresso; in questo modo è possibile compensare il disallineamento sul
piano verticale di sub e satellite. Il delay èespresso in metri e va da O a 3,5.
IN/ LINK: prese di ingresso/uscita bilanciate collegate in parallelo; “IN”
consente il collegamento di un segnale preamplicato come, ad esempio,
quello in uscita da un mixer; “LINK” permette il collegamento di più
diffusori con lo stesso segnale.
PRESET
ORIGINAL: corrisponde al tipico sound “FBT”; è il preset di default
con utilizzo general purpose, adatto quindi alla maggior parte delle
applicazioni.
DEEP: questo preset estende ed enfatizza la gamma bassa del subwoofer,
per un suono molto profondo e morbido adatto in applicazioni di alta
qualità e media energia quali musica acustica, jazz, ecc.
PUNCH: il suono del sub diventa più asciutto, meno estensione in bassa
frequenza ma più energia concentrata in gamma 80-120Hz; adatto al rock
e ad applicazioni ad alto SPL
INFRA: il ltro viene spostato a frequenza più bassa degli altri preset,
quindi vengono riprodotte soltanto le frequenze molto basse. Utilizzare
questo preset in sistemi con più suwoofers che riproducono una gamma
diversa di frequenze. Nei subwoofers congurati in abbinamento con il
modello MUSE 218SA impostare il preset “XXXXX WITH INFRA”.
Cardioid rear
ORIGINAL 1 FRONT: preset da utilizzare in sistemi con due subwoofers;
nel diffusore rivolto verso l’audience impostare il preset ORIGINAL (1);
(Fig.1)
ORIGINAL 2 FRONT: preset da utilizzare in sistemi con tre subwoofers;
nei due diffusori rivolti verso l’audience impostare il preset ORIGINAL (2);
(Fig.1)
INFRA 1 FRONT: preset da utilizzare in sistemi con due subwoofers; nel
diffusore rivolto verso l’audience impostare il preset INFRA (1);(Fig.1)
INFRA 2 FRONT: preset da utilizzare in sistemi con tre subwoofers; nei
due diffusori rivolti verso l’audience impostare il preset INFRA (1); (Fig.2)
PUSH
M A D E I N I T A L Y
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
A
A
B
B
C
C
D
D
E
E
F
F
G
G
H
H
0
0
0
0
.
.
5
5
1
1
1
1
.
.
5
5
2
2
2
2
.
.
5
5
3
3
3
3
.
.
5
5
m
m
t
t
.
.
AC LOOP OUTPUT AC INPUT
5
5
0
0
/
/
6
6
0
0
H
H
z
z
3
3
A
A
2
2
2
2
0
0
-
-
2
2
4
4
0
0
V
V
5
5
0
0
/
/
6
6
0
0
H
H
z
z
6
6
,
,
5
5
A
A
1
1
0
0
0
0
-
-
1
1
2
2
0
0
V
V
1
1
3
3
A
A
2
2
2
2
0
0
-
-
2
2
4
4
0
0
V
V
1
1
3
3
,
,
5
5
A
A
1
1
0
0
0
0
-
-
1
1
2
2
0
0
V
V
0
0
6
6
d
d
B
B
0
0
IN
LINK PRESETDELAY
LEVEL
VHA 112
Y
Y
e
e
s
s
N
N
o
o
Green • ON
Yellow • STBY
Red • FAN ERR.
A • ORIGINAL 100Hz
B • DEEP 100Hz
C • PUNCH 125Hz
D • INFRA 70Hz
Cardioid rear:
E • ORIG. 1 FRONT
F • ORIG. 2 FRONT
G • INFRA 1 FRONT
H • INFRA 2 FRONT
VHA 118.2SA
ALIMENTAZIONE
ALIMENTAZIONE 220V - 240V
Per l’alimentazione elettrica, i modelli VHA 406ND, VHA 112SND e VHA
118SND sono forniti di una presa Neutrik PowerCon cable duplex con
ingresso ed uscita.
ATTENZIONE: non sostituire la spina in dotazione del cavo di
alimentazione con un’altra spina, in quanto il cavo di alimentazione è in
grado di supportare una corrente massima di 16A.
N. max. moduli per linea di connessione:
VHA 118SND: 5
ALIMENTAZIONE 120V
Se la richiesta complessiva di corrente è inferiore a 15A utilizzare il cavo di
alimentazione in dotazione.
Se la richiesta complessiva di corrente è superiore a 15A e inferiore
a 20A utilizzare un cavo di alimentazione AWG12 SJT vW1
con una spina di corrente nominale superiore o uguale a 30A.
IL CAVO E LA SPINA DEVONO ESSERE CERTIFICATI “UL” O “CSA”
N. max. moduli per linea diconnessione:
2 x VHA 118SND (con cavo in dotazione)
3 x VHA 118SND (con cavo AWG12 SJT W1)
+
++
++
++
+
+
+
+
+
+
+
+
+
+
+
+
+
AC LOOP
OUTPUT AC INPUT
Power consumption: 650 W
Input Range: 100-240 V 50 / 60 Hz
50 / 60 Hz 3 A220-240 V
50 / 60 Hz 6,5 A
100-120 V
13 A220-240 V
13,5 A
100-120 V
MADE IN ITALY
CAUTION
RISK OF ELECTRIC SHOCK, DO
NOT OPEN.TO PREVENT THE RISK
OF FIRE OR ELECTRIC SHOK
NEVER EXPOSE THIS EQUIPMENT
TO RAIN OR MOISTURE. DO NOT
EXCEED RATED MAX CURRENT
DRAW FROM AC LOOP OUT
CONNECTOR
PUSH
NETLINE
IN IN
LINK OUT
VHA 118SND
3A
Cavo in dotazione
CORRENTE TOT. : 16A
3A 3A 3A 3A
CORRENTE TOT. : 15A
CORRENTE TOT. : 20A
6,5A
Cavo in dotazione
6,5A
6,5A
Cavo AWG12 SJT vW1
*NB: Il disegno della spina in gura è indicativo
6,5A 6,5A
9
ALIMENTAZIONE
INGRESSI & USCITE
ground
hot
cold
ground
hot
cold
LINK (uscita)
XLR bilanciato femmina
INPUT
XLR bilanciato maschio
CONNESSIONE XLR
La connessione XLR è un tipo di collegamento bilanciato che permette di
collegare apparecchi a grande distanza senza perdita di qualità dovuta al
rumore di fondo captato.
Ciò è reso possibile dalla presenza, oltrechè della massa (pin 1), di due
cavi: un cavo di segnale (pin 2) e un cavo di segnale sfasato di 180° (pin
3); al capo opposto rispetto alla sorgente di segnale, su entrambi questi
cavi, oltre al segnale vero e proprio, sarà presente in fase la stessa
quantità e tipo di rumore di fondo eventualmente captato lungo il
percorso o inevitabilmente prodotto dai cavi (non quello per agitazione
termica). Il segnale verrà quindi prelevato dai due cavi per differenza:
in questo modo la parte utile risulterà di ampiezza doppia, mentre
quel rumore captato o prodotto lungo il percorso, essendo presente
in fase su entrambi i cavi, sarà annullato dall’operazione di differenza..
Lo standard EIA RS-297-A prevede che i connettori XLR a tre poli per
l’audio bilanciato siano cablati come da g.
CONNESSIONE ETHERNET
I connettori Neutrik etherCON®forniscono soluzioni per il trasferimento
di dati e altro in ambienti difcili ed esigenti.
La serie etherCON è un sistema di connettori RJ45 robusto e bloccabile,
ottimizzato per applicazioni di rete audio, video e lightning professionali.
Grazie alla possibilità di collegamento in rete, i modelli della serie Horizon
possono essere controllati in remoto grazie al software INFINITO System
Management Suite.
Supporto per DANTE Digital Sudio Networking
10
INGRESSI & USCITE
ground
hot
cold
ground
hot
cold
LINK (uscita)
XLR bilanciato femmina
INPUT
XLR bilanciato maschio
SPEAKON
Disponibile sui modelli VHA 118S
VHA 118S è un sistema ad 1 via, necessità cioè di essere pilotato da un
canale di amplicazione opportunamente processato con parametri
DSP forniti da FBT. Un uso improprio del sistema con settaggi DSP
non corretti può compromettere l’afdabilità dei trasduttori ed esibire
una performance acustica non ottimale. Internamente non è presente
un crossover passivo, gli altoparlanti sono collegati direttamente ai
connettori SPEAKON . Nella plancia posteriore sono presenti due
connettori NeutriK Speakon NL4M, un ingresso ed una uscita. La
congurazione interna del collegamento permette di linkare due diffusori
con un cavo a 4 li e pilotarli ciascuno con un canale di amplicazione
dedicato (vedi di seguito sezione dedicata al LINK).
LINK DI DUE O PIU’ DIFFUSORI
Attenzione! In tale congurazione è necessario usare un cavo
SPEAKON a 4 li tra amplicatore e primo diffusore! Collegare uscita
amplicatore canale 1 ai morsetti 1+ / 1- ed il canale 2 ai morsetti 2+
/ 2- dello SPEAKON INPUT. Il canale 1 viene usato per pilotare gli
altoparlanti del primo diffusore collegato, mentre il canale 2 viene
rilanciato sui morsetti 1+ / 1- dello SPEAKON di uscita che andrà
collegato all’ingresso del secondo diffusore con un normale cavo
speakon a due poli. Nel caso di LINK di 4 DIFFUSORI è necessario
usare cavo SPEAKON a 4 poli anche per i LINK e considerare che
il DIFFUSORE numero 1 e 3 risulteranno collegati in parallelo così
come i diffusori numero 2 e 4. L’impedenza vista dall’amplicatore
si dimezza, sarà pertanto necessario scegliere emplicatori in grado
di pilotare l’impedenza risultante dal parallelo dei diffusori collegati.
LF+
AMP CH1
LF-
AMP CH1
LF+(linked
cabinet)
AMP CH2
LF-(linked
cabinet)
AMP CH2
SPEAKON
NL4M
INPUT
1+ 1- 2+ 2-
SPEAKON
NL4M
OUTPUT/
LINK
2+ 2- 1+ 1-
INPUT
1+ 2+
1-
2-
OUTPUT
1+ 2+
1-
2-
+
-
INPUT OUTPUT
1+ 2+
1- 2-
2+ 1+
2- 1-
La sezione del cavo SPEAKON deve essere adeguata alla corrente fornita
ai diffusori. In linea di massima consigliamo di usare le seguenti sezioni:
• 2.5mm2 lunghezza no a 20mt
• 4mm2oltre 20 mt.
11
COLLEGAMENTO IN RETE
PROCEDURA UPGRADE SN / SND
Installazione modulo DANTE opzionale (upgrade da versione SN /
SND)
• Togliere la plancia posteriore del diffusore
• Fare riferimento alla figura per localizzare la posizione della
scheda e l’orientamento corretto
• Sollevare la piattina, infilare e premere delicatamente la scheda
allineandola con i connettori in modo che il PCB vada a toccare
con le colonnine delle viti
• Avvitare le due viti di ssaggio in dotazione
• Riposizionare la plancia
• All’accensioneil sistemarileva lanuovaversione‘SND’che comporta
funzionalità aggiuntive nel menù (relative a DANTE). Collegando il
device in rete, il software INFINITO MANAGEMENT SUITE rileva il
modello ‘SND’
COLLEGAMENTO DEI DIFFUSORI IN RETE
Tutti i diffusori sono dotati di una doppia porta Ethernet per il
collegamento con INFINITO ed un LED BLU frontale ad alta luminosità
che permette di identicare sicamente il diffusore quando è connesso
in rete e controllato da remoto. Con la funzione WINK presente sul
software innito, il LED lampeggia permettendo l’associazione tra
dispositivo virtuale nel workspace del PC e dispositivo sico.
La connessione alla rete può essere effettuata in 3 modi:
• Connessione a stella: è possibile collegare ogni diffusore
singolarmente alla rete connettendo la porta NET IN direttamente
allo switch dedicato. Questa tipologia di connessione è la più
semplice dal punto di vista della complessità della rete stessa, in
quanto comporta il minor numero di HOPS (salti di switch che un
pacchetto deve compiere dal PC no al dispositivo di destinazione).
Questa tipologia richiede un elevato numero di porte di rete sugli
switch e necessita di cablaggi anche molto lunghi per raggiungere i
dispositivi più lontani (ad esempio i diffusori all’estremità di un line
array). Dal punto di vista della sicurezza, un cavo di rete difettoso
comporta la perdita di controllo su un solo dispositivo
• Connessione Daisy Chain: è possibile connettere tutta una serie
di diffusori ravvicinati (Ex. Line array) ad una singola porta di rete
dello switch, utilizzando entrambe le connessioni NET IN e NET
OUT disponibili. È sufciente connettere la porta dello switch
al primo diffusore attraverso la porta NET IN, quindi cablare
la NET OUT con la NET IN del secondo diffusore, e così via no
all’ultimo della serie. Questo tipo di connessione semplica
l’operazione sica di cablaggio, permettendo di utilizzare cavi
più corti (analogamente a quanto viene fatto per il link di segnale
analogico), ma complica la struttura della rete ed aumenta il
numero di hops (e quindi il tempo di arrivo) dei pacchetti di rete
destinati specialmente ai dispositivi posti in fondo alla catena.
L’eventuale interruzione di un cavo di rete comporta la perdita di
controllo su tutti i dispositivi posti a valle della rottura
• Connessione mista: è possibile utilizzare una struttura mista,
dividendo ogni cluster in sottogruppi di dispositivi. Il primo
dispositivo di ogni gruppo viene connesso tramite NET IN allo
switch, quindi utilizzando la struttura daisy chain vengono
collegati gli altri elementi. In questo caso si ottiene una rete di
complessità intermedia sia dal punto di vista sico del cablaggio,
che da quello di funzionamento della rete stessa. L’interruzione
di un cavo di rete provoca la perdita di un numero ridotto di
dispositivi, a seconda di quanti device contiene ogni gruppo e del
livello a cui è avvenuta la rottura all’interno del gruppo.
In caso di elevato numero di dispositivi (ad esempio line array molto
numerosi) è consigliabile utilizzare una connessione mista, dedicando
uno switch per ogni line array e suddividendo lo stesso in gruppi di
massimo 8 dispositivi, connessi tra loro in daisy chain.
Ogni dispositivo è dotato di un dispositivo di bypass hardware della rete
che, in caso di malfunzionamento grave che comporta lo spegnimento
della logica interna, permette di cortocircuitare tra loro le porte di NET
IN e NET OUT; in questo modo, tutti i dispositivi posti a valle della rottura
rimarranno comunque controllabili tramite INFINITO. Il sistema è in
grado di sopperire alla rottura di 3 dispositivi consecutivi all’interno di
ogni singola catena in daisy chain.
Al ne di garantire il corretto funzionamento del sistema si consiglia di
utilizzare cavi di categoria CAT5e o superiori
CONTROLLI & FUNZIONI
12
CONTROLLI & FUNZIONI
INFINITO SYSTEM MANAGEMENT SUITE
INFINITO è la nuova piattaforma software per il controllo ed il
monitoraggio remoto di una nuova generazione di prodotti FBT che
si espanderà nel tempo (diffusori attivi, amplicatori, processori DSP,
etc….).
Basato su infrastruttura standard ethernet 10/100 con protocollo TCP/IP
e conforme allo standard AES70 (OCA ALLIANCE), il software permette
di controllare oltre 100 dispositivi nella stessa rete con assegnazione
automatica dell’indirizzo IP
Caratteristiche:
• Compatibile con windows 7, 8, 10
• Monitoraggio in realtime di sensori, vu-meters, trasduttori, failure
etc…
• Controllo di tutti i parametri del DSP
• Interfaccia graca intuitiva e Touch oriented
• Creazione di gruppi di tipo ADVANCED e BASIC per un controllo
estremamente versatile e semplice dei device connessi
• Salvataggio e richiamo istantaneo di SCENE (snapshot dell’intero
progetto)
• Esaustive informazioni di stato dei device connessi (warning, info)
• Modalità operative SETUP, TUNING e SHOW con sistema di
sicurezza avanzato per passare da una modalità all’altra
• Possibile gestione OFFLINE, ONLINE e LIVE dei device sul
workspace
• Visualizzazione dei dettagli del device di tipo multilivello, permette
di concentrare l’attenzione solo sui parametri di interesse del
singolo device
• Global MUTE
• Aggiornamento Firmware dei device connessi automatico
• Interfaccia graca selezionabile giorno o notte
INTERAZIONE CONTROLLI LOCALI DEVICE E INFINI-
TO SOFTWARE
Il controllo e monitoraggio del MUSE210LND può avvenire sia
localmente tramite display e manopola, sia in modalità remota tramite
rete ethernet ed un PC con installato FBT INFINITO software suite.
In tal caso, nel momento in cui sul software viene attivata la modalità
ONLINE il diffusore passa in modalità di controllo remoto: il display
viene bloccato e spento ed Infinito prende il controllo di tutte le
variabili del diffusore. In questa modalità, agendo sulla manopola
il display si accende e mostra: “Controlled by INFINITO – Push to
WINK” ”
Premendo la manopola nel software si accende la casella relativa al
device permettendo così l’identificazione univoca tra device reale e
virtuale presente nel workspace.
La modalità remota, una volta attivata, rimane permanente anche se
si chiude il software INFINITO, si disconnette la rete e/o si stacca il
cavo di rete, si spegne e riaccende il diffusore; tutti i settaggi del DSP
interno al device rimangono quelle impostate tramite INFINITO.
Per tornare alla modalità di controllo locale tramite display, occorre
che la rete sia disconnessa o il software sia in stato OFFLINE: in tale
caso, il display locale mostra la scritta “Switch to local control? NO -
YES”
Selezionando YES si attiva la procedura di sblocco: sul display appare
“Push and hold for 3 seconds”
ed in seguito alla pressione prolungata, il display torna attivo
riabilitando i controlli locali. Una volta effettuato il passaggio alla
modalità di controllo locale (manuale) vengono ripristinati i settaggi
DSP fatti nell’ultima sessione manuale prima della connessione ad
INFINITO.
È comunque sempre possibile passare ai settaggi impostati nell’ultima
sessione di INFINITO utilizzando il menu MEMORY, tramite la
funzionalità “RECALL” scegliendo la locazione di memoria ‘INFINITO’
come descritto di seguito
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONTROLLI & FUNZIONI
13
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
GESTIONE MEMORIA INTERNA AL DEVICE:
Nel device sono presenti 6 locazioni di memoria dove vengono salvate
tutte le impostazioni disponibili nel device:
• INFINITO: destinato alle impostazioni effettuate dal software.
In questa area di memoria vengono salvate le impostazioni che
vengono inviate dall’ultima sessione di da INFINITO. Non può
essere cancellata dall’utente.
• SNAP1,2,3,4: queste locazioni sono libere ed a disposizione
dell’utente che può salvare, richiamare e cancellare.
Comprendono tutte le impostazioni che è possibile fare
localmente tramite menu.
• DEFAULT: riservata alle impostazioni di tutti i parametri allo
stato di fabbrica. Utile per retettare il device ripristinando tutti
i parametri allo stato iniziale .
INDICATORI SETTAGGI
1. PRESET:impostazione delpreset di configurazione(omniconfig)
2. ANALOG/DANTE: routing segnale in ingresso
3. DELAY: indica la presenza di ritardo applicato al segnale
in ingresso; di default il ritardo è pari a 0ms e non viene
visualizzata alcuna indicazione
4. PRESENZA DI SEGNALE: indica che è presente un segnale
audio in ingresso
5. Volume
6. SETTAGGIO FASE: indicatore di fase invertita (180° icona da
decidere
INDICATORI DI PROTEZIONE
7. PEAK: saturazione dello stadio di ingresso (ADC)
8. ERRORE VENTOLA: segnala un possibile guasto alla ventola
9. LIMIT: indica l’attivazione del limitatore di segnale per
salvaguardare i trasduttori ed evitare distorsione
10. TEMP LIMIT: indica la graduale riduzione del segnale per
evitare la protezione termica
Nella schermata HOME è possibile modificare solo il volume
ruotando l’encoder; la pressione permette invece di accedere al
menu.
Quando si effettua la transizione INFINITO -> MANUALE, tramite
procedura di sblocco dal display, vengono caricati gli ultimi settaggi
manuali che sono stati impostati nell’ultima sessione manuale.
Quando si connette INFINITO, nel momento in cui si attiva la modalità
“ONLINE” è possibile dare il comando di ‘SYNC TO’ per inviare i settaggi
del software al diffusore, o di ‘SYNC FROM’ per ripristinare i settaggi
presenti nella locazione di memoria ‘INFINITO’ del device e trasmetterli
al software.
Dal menu display è possibile richiamare le impostazioni dell’ultima
sessione di INFINITO anche se il device non è connesso a INFINITO.
DESCRIZIONE INTERFACCIA
La pagina iniziale (Home) del display mostra le informazioni essenziali
del diffusore.
ANALOG DELAY
INV
VHA112No Omni
0 dB
PEAK FAN
TEMP LIMIT
LIMIT
1
2
5
3
46
7 8 9
10
INDICATORI DI GUASTO
In caso di malfunzionamento, il display fornisce indicazione
della possibile causa, discernendo tra cause termiche (ex: il
malfunzionamento della ventola impedisce all’amplificatore di
dissipare il calore in eccesso, portando il sistema a surriscaldamento),
segnalate come TEMP PROTECTION ), o rotture generiche
dell’amplificatore segnalate come PROTECTION .
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118

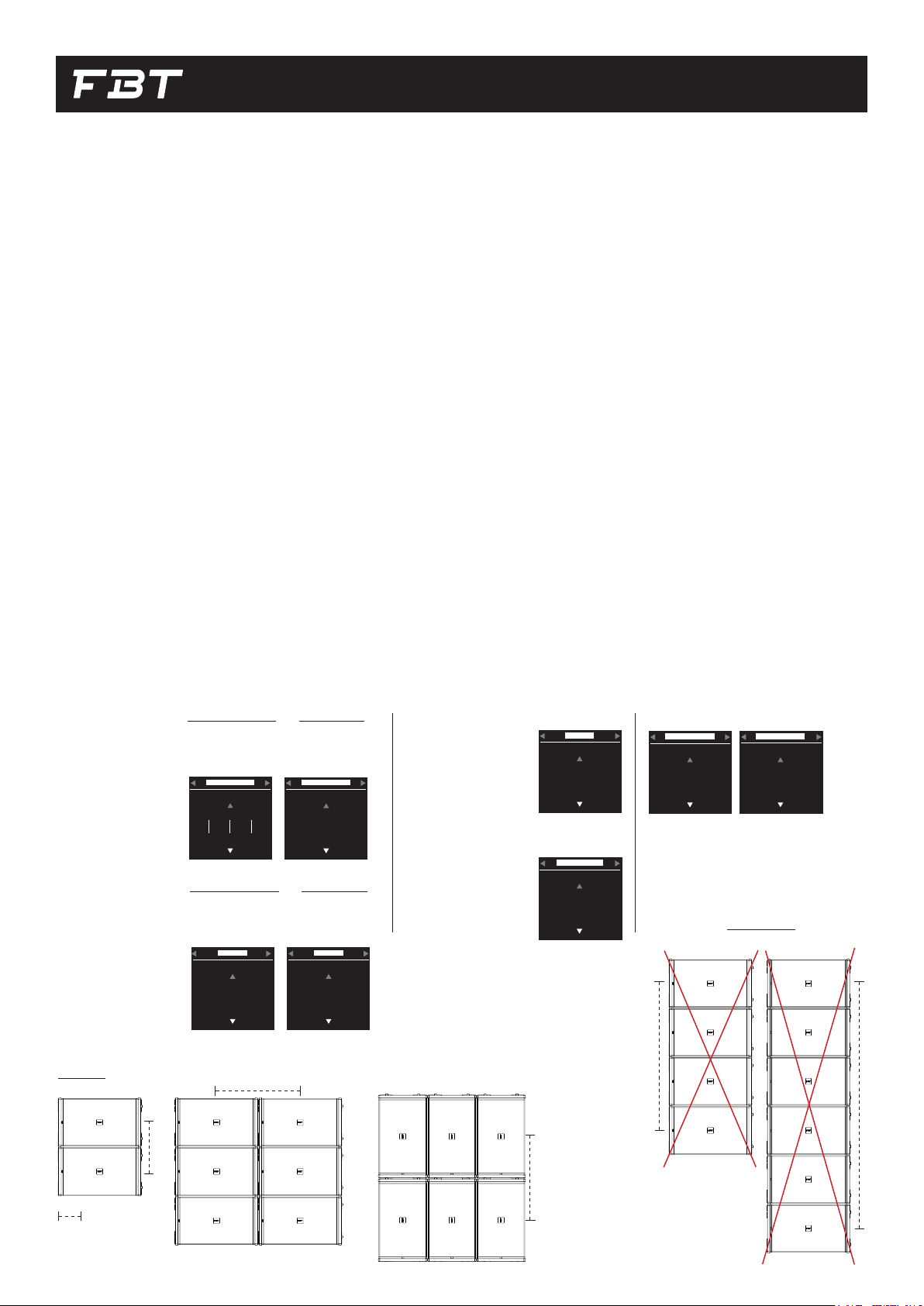

CONTROLLI & FUNZIONI
14
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
MENÚ PRINCIPALE
EXIT
CONFIG. PRESET
SOUND PRESET
Dalla schermata ‘HOME’, premendo la manopola, si accede al menu dove
vengono elencate tutte le funzioni controllabili, ruotando la manopola
si scorre l’elenco in senso verticale. Cliccando su una voce si accede al
settaggio relativo e cliccando su ‘EXIT’ ci si ritrova nel menu orizzontale
dove è possibile navigare tra le funzioni visualizzandone il settaggio
attuale.
Per uscire dal menu e tornare alla ‘HOME’ scorrere no all’ultima voce
‘EXIT’ e cliccare premendo la manopola, oppure tenerla premuta per
qualche secondo da qualsiasi punto del menù.
Selezionare la modalità “YES” solo quando il sistema HORIZON
comprende anche il modello VHA 112, in questo modo, tramite dei ltri
di tipo “all pass”, viene garantito il perfetto allineamento in fase tra i due
subwoofers
Permette di scegliere tra diversi tipi di risposte in frequenza del
sistema per adattare il timbro al programma musicale o all’ambiente di
installazione .
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
FASE
DELAY
IN ROUTING
OUT ROUTING
Abilita o meno l’inversione di fase del segnale. Può essere utile invertire
la fase per garantire la corretta somma acustica tra subwoofer e satellite.
Generalmente per tutti i prodotti FBT non è necessario invertire la fase
per avere una corretta risposta complessiva del sistema.
Regola tempo che deve trascorrere tra la ricezione del segnale in
ingresso e la riproduzione, espresso in ms ed in metri in base alla velocità
del suono stimata a 343m/s. Passo minimo 0.03ms (1cm), valore massimo
874ms (300m). Utilissimo per allineare temporalmente le emissioni di
diffusori dislocati in punti diversi.
Scelta della sorgente di segnale tra ANALOG (XLR bilanciato) e DANTE
(audio multicanale su rete ethernet, solo modello LND con DANTE card
installata)
Scelta del segnale presente sul connettore XLR OUT tra ANALOG
(link diretto con ingresso XLR) oppure DANTE (solo se IN ROUTING
su DANTE), il segnale digitale DANTE viene convertito internamente
in analogico con un DAC di altissima qualità e presentato su XLR OUT
(0dBFS=18dBu)
CONTROLLI & FUNZIONI
15
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
NOISE GATE
DANTE
AUTO ST-BY
Abilita e regola la soglia dell’algoritmo di noise-gate digitale che permette
di attenuare il rumore di fondo prodotto dalla catena di amplicazione
quando non c’è segnale utile in ingresso.
Vengono visualizzati i parametri della DANTE card interna, attraverso
il software AUDINATE DANTE CONTROLLER è possibile assegnare e
controllare tutti i dispositivi DANTE in rete.(solo modello LND)
Abilita o meno la funzione di STANDBY automatico. In assenza di
segnale in ingresso, passato il tempo predenito, il diffusore entra in
modalità basso consumo. La sezione di potenza viene spenta mentre
il processore rimane alimentato e connesso con la rete ethernet. La
riattivazione avviene automaticamente quando il segnale supera una
soglia prestabilita.
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
SENSORS
MEMORY
TEST
Permette di salvare e richiamare in quattro locazioni di memoria
(SNAP1…4) tutte le impostazioni del menù (snapshot). Inoltre sono
sempre disponibili per il RECALL una locazione ‘DEFAULT’ con i
parametri di fabbrica ed una ‘INFINITO’ con i settaggi fatti tramite il
software INFINITO suite durante l’ultima sessione.
Attenzione: la locazione INFINITO contiene molti più parametri di quelli
gestibili dal display del diffusore. E’ utile richiamare questa locazione
quando si vuole ripristinare l’ultima sessione di INFINITO senza dover
riconnettere il diffusore in rete.
Non è possibile cancellare le locazioni ‘DEFAULT’ e ‘INFINITO’ tramite la
funzione ‘DELETE’
Si accede alla visualizzazione dei parametri rilevati dai sensori interni
quali temperatura, tensione di alimentazione, inclinazione, stato ventola,
stato trasduttori. Per uscire cliccare in qualunque punto o su ‘EXIT’
Abilita il test acustico dei trasduttori in modo MANUALE o
AUTOMATICO. In manuale si seleziona il segnale esterno o interno (pink
noise). In automatico alzando il volume parte una procedura di test con
pink noise che ciclicamente abilita o meno il suono (ON-OFF).
CONTROLLI & FUNZIONI
16
CONTROLLI & FUNZIONI
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
CONFIG PRST
SELECT
MENÚ PRINCIPALE
EXIT
CONFIG PRESET
SOUND PRESET
PHASE
DELAY
IN ROUTING
OUT ROUTING
1
NOISE GATE
AUTO ST-BY
DANTE
SENSORS
TEST
MEMORY
LOCK SCREEN
2 3
VHA112 No
Omni
SOUND PRST
SELECT
Original
SOUND PRST
SELECT
Hung
DELAY
VALUE
0.00 m
0.00 ms
IN ROUTING
SOURCE
ANALOG
Protection
NOISE THRES.
LEVEL
-3 dB
AUTO ST-BY
OFF
PHASE
Inverted
MEMORY
CURRENT
STATE
DEFAULT
LOCK SCREEN
STATE
OFF
CONTRAST
LEVEL
5
DISPLAY OFF
TIME OUT
60 s
ROTATION
ANGLE
90
SERVICE
SENSORS
TEST
EXIT
DANTE
OUT ROUTING
SOURCE
ANALOG
NOISE GATE
EXIT
Push button to
return to main
Menu
DANTE
RATE:48 kHz
LATENCY: 1 ms
PCM: 24 bit
STATUS: NO AUDIO
SENSORS
AMP T: 26°C
LOAD: ---
AIR T: 36°C
FAN: 0%
FACTORY RST
Push button to
reset all
data
INFO
VHA 118SND
FW: 1.0.0000
TEST
SOTTOMENÚ “SERVICE”
SOTTOMENÚ “MEMORY”
MEMORY
INFINITO
RECALL
SAVE
DELETE
EXIT
MEM. RECALL
INFINITO
DEFAULT
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
MEM. SAVE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
MEM. DELETE
SNAP 1
SNAP 2
SNAP 3
SNAP 4
EXIT
Select SNAP
Push button to
WINK
Switch to local
control?
Push and hold
for 3 seconds
VHA112No Omni
ANALOG
Temp.
Protection
VHA112No Omni
Yes No
ENABLE: ON
THRES.: -45 dB
EXIT
SUB: ON
TYPE: MANUAL
SIGNAL: EXT
VOLUME: OFF
EXIT
LOCK SCREEN
CONTRAST
DISPLAY OFF
ROTATION
FACTORY RESET
INFO
EXIT
muse 118
LOCK SCREEN FACTORY RESET
INFO
CONTRAST
DISPLAY OFF
ROTATION
Si usa per bloccare il menù da manomissioni non desiderate, sono
previste le modalità LITE e SECURE. Per sbloccare la modalità LITE
è sufciente tenere premuta la manopola per 5 secondi (istruzioni a
display). Per sbloccare la modalità SECURE è necessario premere 10
volte la manopola in rapida sequenza (le istruzioni non compaiono a
display).
Reset di tutto il processore che permette di settare tutti i parametri allo
stato iniziale di default.
Per visualizzare il modello del diffusore e la versione del FIRMWARE
corrente.
Regola la luminosità del display.
Selezionailtempo diaccensionedeldisplayadogni azionesullamanopola.
Non è possibile lasciare il display sempre acceso per evitarne il degrado
delle prestazioni nel tempo. Ogni stato di alert ed azione sulla manopola
causa l’accensione automatica del display per il tempo stabilito.
In base all’installazione orizzontale o verticale del diffusore,
l’orientamento della graca del display viene ruotato in modo manuale
(selezionando l’angolo) oppure in automatico sfruttando il sensore di
inclinazione interno.
ACCESSORI
TROLLEY CON RUOTE FISSAGGIO SUB
RAIN COVER
CUSTODIA SENZA RUOTE CUSTODIA CON RUOTE
Acciaio
max. 3 moduli
544 x 400 x 112,5mm.
Acciaio
max. 6 moduli
Acciaio
max. 3 moduli
VHA-T 118
VHA-RC 118
VHA-C 118S VHA-CH 118S
MS-F 210
VHA-B 406
VHA-B 406
SUPPORTO
FISSAGGIOMS-F 210
È possibile effettuare una congurazione
in ground stack utilizzando moduli FBT
MUSE 210LND / 210LN
17
ACCESSORI
MS-J 210
FISSAGGIO SUB
Acciaio
KBW-10045 RUOTE CON FRENO
18
INSTALLAZIONE
INSTALLAZIONE A TERRA
È possibile predisporre al massimo 3 moduli sopra il subwoofer tramite
accessori dedicati.
Aggiungere ad uno ad uno i moduli con l’angolazione precedentemente
valutata.
ATTENZIONE: posizionare il sistema su una supercie piana e non
sdrucciolevole; in caso di supercie di appoggio che presenti una minima
inclinazione, è obbligatorio ssare opportunamente l’installazione con
adeguati mezzi meccanici o cinghie.
Predisposizione per montaggio accessorio MS-F 210
(modello MUSE 210LND / LN sopra il sub)
*
*
*
*
***
*
*Predisposizione per montaggio accessorio VHA-B 406
(modelli HORIZON VHA 406ND / N e VHA 112SND / SN sopra il sub)
*
Predisposizione per montaggio ruote (opzionali) da 100mm
*
CONFIGURAZIONI CARDIOIDI
min 30cm.
min 30cm.
STAGE
FLOOR
FLOOR
CONFIGURAZIONI CARDIOIDI
Le congurazioni cardioidi sono utili per eliminare le basse frequenze sul
palco e di conseguenza migliorare riprese microfoniche critiche.
La congurazione cardioide permette di ottenere un pattern di
distribuzione dell’SPL prodotto dai subwoofers di tipo cardioide,
riducendo la pressione sonora nell’area posteriore. Questa congurazione
è indicata quando è necessario attenuare l’energia delle basse frequenze
nel palco o in zone dove non è desiderata per motivi di inquinamento
acustico.
Per eseguire una congurazione cardioide è necessario impiegare un
sub puntato posteriormente ogni due sub puntati frontalmente. Gran
parte dell’energia prodotta dal sub posteriore viene utilizzata per
cancellare l’energia prodotta dagli altri due sub frontali, quindi l’SPL
massimo complessivo dei tre sub nella zona frontale sarà di circa +1dB
rispetto ad una congurazione classica ( non cardioide ); naturalmente
la congurazione cardioide funziona anche con un sub FRONT e uno
REAR. Il posizionamento dei sub è molto importante per avere la massima
attenuazione posteriore.
Horiz. f=40Hz
Horiz. f=80Hz, normed to 1
Horiz. f=130Hz, normed to 1
19
INSTALLAZIONE
min 30cm.
min 30cm.
STAGE
FLOOR
FLOOR
Horiz. f=40Hz
Horiz. f=80Hz, normed to 1
Horiz. f=130Hz, normed to 1
20
PRESET
Corretta installazione VHA 112SND e VHA 406ND nella congurazione a 3 vie
Installazioni non corrette nelle
congurazioni a 3 vie
Distanze tra i
centri acustici
Fig. 1
Il sistema HORIZON è composto da tre modelli:
• VHA 406ND: Diffusore a 2 vie biamplicato con banda passante 65Hz - 20kHz (120Hz - 20kHz HP Filter ON)
• VHA 112SND: Subwoofer da 320mm ad 1 via amplicato con banda passante 50Hz - 120Hz (40Hz - 120Hz con “LF Extension” ON)
• VHA 118SND: Subwoofer da 460mm ad 1 via amplicato con banda passante 30Hz - 100Hz
Il sistema è molto versatile e può assumere numerose congurazioni per meglio adattarsi alle necessità di impiego; i preset sono studiati per garantire
il corretto allineamento del sistema in ampiezza e fase al variare della congurazione utilizzata. È molto importante congurare correttamente tutti i
controlli presenti nei diffusori al ne di non compromettere seriamente il risultato nale.
Quando il sistema comprende VHA 406ND e VHA 112SND sono previste due modalità di funzionamento:
• • 2 WAY + SUB SYSTEM: Per “2 WAY” si intende il modello VHA 406ND e per “SUB” il modello VHA 112SND. In questa modalità l’incrocio acustico
è settato a 110Hz ed il sistema viene assimilato ad un “SAT+SUB”. Il rapporto tra SUB e SAT può essere scelto tra 2:1 e 1:3 in funzione di quanta
energia si ha bisogno al di sotto dei 110Hz ed anche la distanza sica tra SUB e SAT può variare di conseguenza in funzione del numero di SAT e
SUB che compongono l’array orizzontale e verticale. Per esempio si può comporre un array con 2 x VHA 112SND e sotto 4 x VHA 406ND. Questa
modalità funziona correttamente con qualsiasi congurazione ammissibile del sistema HORIZON.
• • 3 WAY SYSTEM: La combinazione di VHA 406ND e VHA 112SND viene trattata per dare origine ad un diffusore a 3 vie (LF+MF+HF) in cui il
diffusore VHA 112SND costituisce la prima via (LF) ed il VHA 406ND le due vie restanti (MF+HF). L’incrocio acustico, in questo caso, è settato a
230Hz ed il sistema deve soddisfare precise regole in termini di rapporto dei due diffusori (che devono essere strettamente di 1:1) e di distanza dei
centri acustici (che devono essere allineati in senso verticale o orizzontale e più vicini possibile). Questa congurazione è stata concepita soprattutto
per avere il massimo SPL ed “headroom” in congurazioni grandi dove viene sfruttato il woofer da 12” in tutte le sue potenzialità, per fornire al
sistema il necessario apporto energetico sulla gamma LF.
N.B. Entrambe le congurazioni possono essere accompagnate dal VHA 118SND che è il “vero” subwoofer del sistema ed è necessario nella stragrande
maggioranza delle applicazioni “live” e “sound reinforcement” per avere il giusto impatto alle basse frequenze.
Le possibili combinazioni di di diffusori sono:
• VHA 406ND in full-range (HP FILTER OFF) : per voce o musica con limitato contenuto energetico alle basse frequenze.
• VHA 406ND (HP FILTER ON) + VHA 112SND in congurazione “ 2 WAY+SUB” oppure “3 WAY” . È possibile attivare la modalità “LF EXTENSION”
su VHA 112SND per avere maggiore estensione alle basse frequenze.
• VHA 406ND (HP FILTER ON) + VHA 112SND in congurazione “ 2 WAY+SUB” oppure “3 WAY” ( modalità “LF EXTENSION OFF”) + VHA 118SND
con un preset a scelta (modalità VHA 112SND ON). In questa congurazione il preset “INFRA” permette di avere la massima qualità e neutralità
timbrica,mentre ipreset “ORIGINAL”o “DEEP” permettono di avere ilmassimo SPL garantendola sovrapposizionetraVHA 112SND e VHA 118SND.
Il preset “PUNCH” è sconsigliato.
• VHA 406ND (HP FILTER ON) + VHA 118SND (modalità VHA 112SND OFF). In questa congurazione è necessario scegliere il preset per VHA
406ND in funzione del numero di di diffusori che compongono l’array, mentre non è consentitio l’uso dei preset in congurazione “3 way system”.
Per il VHA 118SND in generale è sconsigliato il preset “INFRA”, mentre è possibile scegliere tra gli altri disponibili a piacimento. Il preset INFRA può
essere usato solo in abbinamento con la modalità “HP FILTER” OFF del di diffusore VHA 406ND, ciò garantisce una risposta uniforme nella zona di
incrocio , anche se energicamente, ad alti volumi, il sistema può soffrire di un calo di prestazioni nella gamma 75Hz - 105Hz, dovuto alla limitazione
del VHA 406ND. Il preset PUNCH permette di avere un basso veloce e di grande impatto sui 60 - 90Hz, particolarmente apprezzato in “live”.
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
Il rapporto tra quantità di VHA 112SND e VHA 406ND è
ssato in 1:1.
Es.: Una congurazione con 4 diffusori deve avere n. 2
modelli VHA 112SND e n. 2 modelli VHA 406ND.
Inoltre i due modelli devono rispettare una regola sul loro
posizionamento reciproco (vedi g.1).
VHA 112SND
PRESET
VHA 406ND
VHA 112SND
VHA 406ND
PRESET
Rapporto tra quantità di
VHA 112SND e VHA 406ND
che compongono l’array in
modalità 2-way SUB
Numero di VHA 406ND che
compongono l’array nelle
modalità 2-way + SUB o 3
wa y . La modalità 3 way non
è realizzabile se non è prese
nte nella congurazione il
modello VHA 112SND.
Attivazione del dispositivo di
ltro low-cut che lascia passare
in uscita solo le frequenze
più alte della “frequenza di
taglio”. N.B. Il comando, in una
congurazione a 3-vie, viene
“bypassato”.
L’attivazione di questo
controllo estende la risposta
verso le basse frequenze.
DA UTILIZZARE
ESCLUSIVAMENTE QUANDO
IL VHA 112SND È L’UNICO
SUBWOOFER DEL SISTEMA.
2 WAY+SUB SYSTEM
VHA 406ND (HF+LF)
VHA 112SND (SUB)
SUB: SAT RATIO
2 WAY+SUB SYSTEM
VHA 406ND (HF+LF)
VHA 112SND (SUB)
3 WAY SYSTEM
VHA 406ND (HF+MF)
VHA 112SND (LF)
1:1 RATIO
3 WAY SYSTEM
VHA 406ND (HF+MF)
VHA 112SND (LF)
1:1 RATIO
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
CONFIG PRST
SELECT
2 Way
CONFIG PRST
SELECT
3 Way
PRESET
SELECT
2 Way
PRESET
SELECT
3 Way
HPF
STATE
ON
SOUND PRST
SELECT
Low Extension
ON
CONFIG PRST
SELECT
VHA 112 Yes
CONFIG PRST
SELECT
VHA 112 No
1Sub
1 Top
1Sub
2 Top
1Sub
3 Top
2Sub
1 Top
(1 Box)
(2 Box)
(3-4 Box)
(5-6 Box)
1 Box
2 Box
3-4 Box
5-6 Box
1 Box
2 Box
3-4 Box
5-6 Box
VHA 118SND
Selezionare “Yes” solo quando il sistema HORIZON
comprende anche il modello VHA 112 SND; in questo
modo, tramite dei ltri di tipo “all pass”, viene garantito
il perfetto allineamento in fase tra i due subwoofers.
VHA 112SND VHA 112SND
VHA 112SND
VHA 112SND
VHA 112SND
VHA 112SND
VHA 112SND VHA 406ND
VHA 406ND
VHA 406ND
VHA 112SND
VHA 112SND
VHA 112SND
VHA 112SND
VHA 112SND
VHA 112SND
VHA 112SND
VHA 406ND
VHA 406ND
VHA 406ND
VHA 406ND
VHA 406ND
VHA 406ND
VHA 406ND
This manual suits for next models
3
Table of contents
Languages:
Other Fbt Subwoofer manuals
Fbt
Fbt HORIZON VHA118SA User manual
Fbt
Fbt PROJECT 1020 SA User manual
Fbt
Fbt JOLLY SUB 10 A User manual
Fbt
Fbt SubLine 12SA User manual
Fbt
Fbt MITUS 118FSA User manual
Fbt
Fbt MYRA 218S User manual
Fbt
Fbt SUBLine 18sa User manual
Fbt
Fbt MUSE 118FSND User manual
Fbt
Fbt MaxX 9Sa User manual
Fbt
Fbt Xsub 18 SA User manual
