Fleurco NM272-40-79 User manual

INSTALLATION MANUAL - GUIDE D’INSTALLATION
M002
04 / 2018

Product specications are subject to change without notice • Des changements peuvent être apportés au produit sans préavis.
Please keep this manual and product code number for future reference
and for ordering replacement parts if necessary.
Veuillez conserver ce manuel et le code de produit pour des références futures,
et au besoin, la commande de pièces de rechange.
INSTRUCTIONS GÉNÉRALES
• Lire attentivement et complètement le manuel
d’installation avant de procéder.
• Il est recommandé de porter des lunettes de sécurité en
tout temps lors de l’installation.
INSTALLATION SUR LES TUILES EN CÉRAMIQUE
• Si votre porte de douche doit être installée sur une bordure
en céramique, le jambage doit reposer complètement sur
cette dernière.
• Le calfeutrage doit être appliqué sur le côté extérieur
de la douche où le panneau xe rencontre la bordure
en céramique.
NOTE
• Calfeutrage: aucun scellant n’est nécessaire à l’intérieur
de la douche.
• Certains modèles sont dotés de joints d’étanchéité clairs.
L’ENTRETIEN DE VOTRE DOUCHE
• Ne jamais utiliser de poudre ou de tampon à récurer, ni
d’instrument tranchant sur les parties en métal ou en verre.
De temps à autre, il sut de nettoyer la porte avec une
solution d’eau et un détergent doux pour conserver l’aspect
neuf des panneaux de verre et du cadre en aluminium.
• Nous recommandons de passer une raclette de douche
sur les panneaux de verre après chaque utilisation.
En Fr
GENERAL INSTRUCTIONS
• Read this manual carefully and completely
before proceeding.
• It is recommended that you wear safety
glasses at all times during the installation.

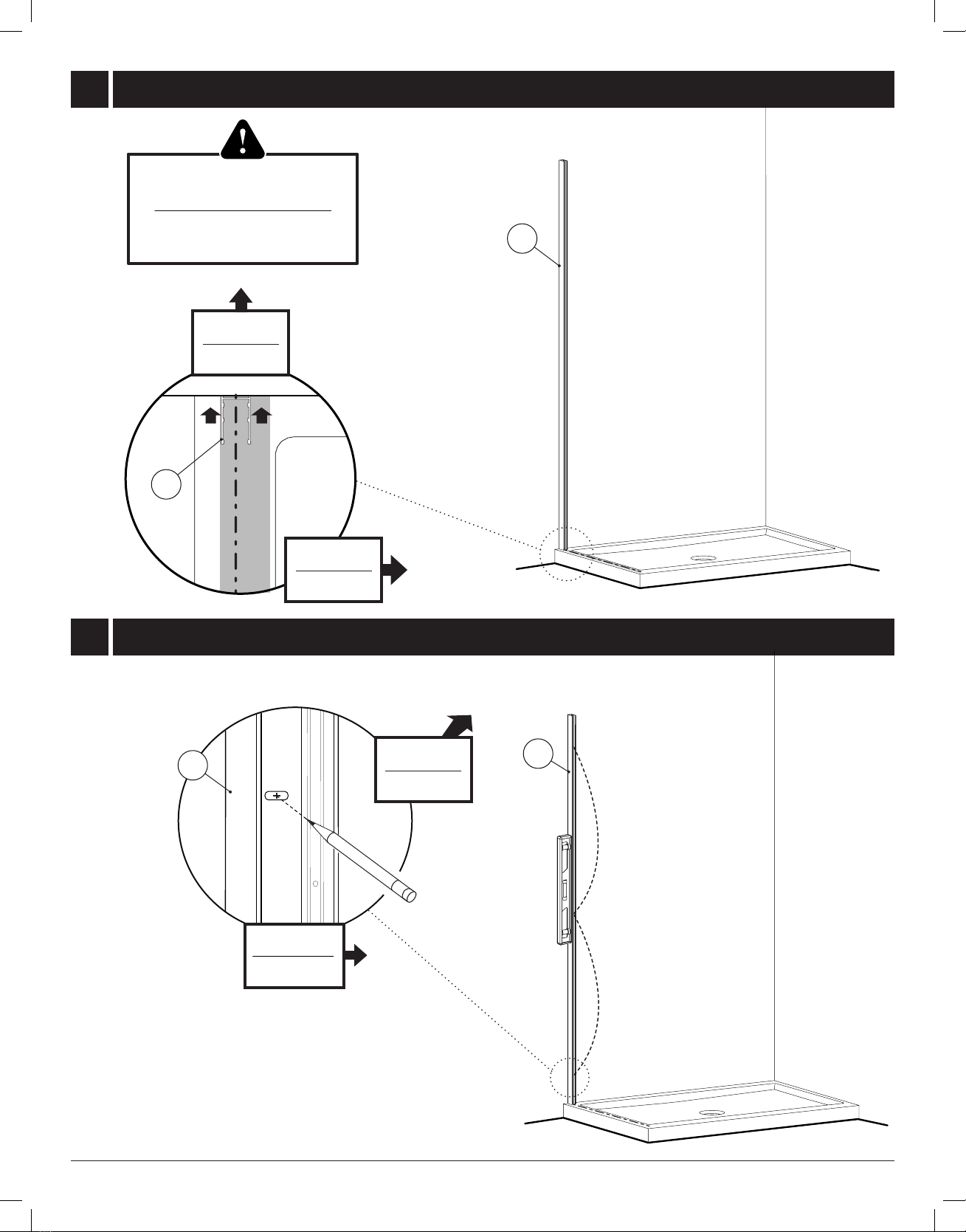

INSTALLATION OVER CERAMIC TILES
• If your shower door is to be installed over
ceramic tiles, the tiles should lay com-
pletely under the wall jamb.
• Silicone should be used to seal the gap
where the ceramic tiles meet the xed panel.
NOTICE
• Caulking: no sealant is required inside the
shower, unless otherwise stated.
• Some models are equipped with clear
sealing gaskets.
CARE FOR YOUR SHOWER DOOR
• Never use scouring powder pads or sharp
instruments on metal pieces or glass pan-
els. An occasional wiping down with a mild
soap diluted in water is all that is needed
to keep the panels and aluminum parts
looking new.
• We recommend wiping the glass panels
with a squeegee after each use.

* This conguration is illustrated in this manual.
* Cette conguration est illustrée dans ce manuel.

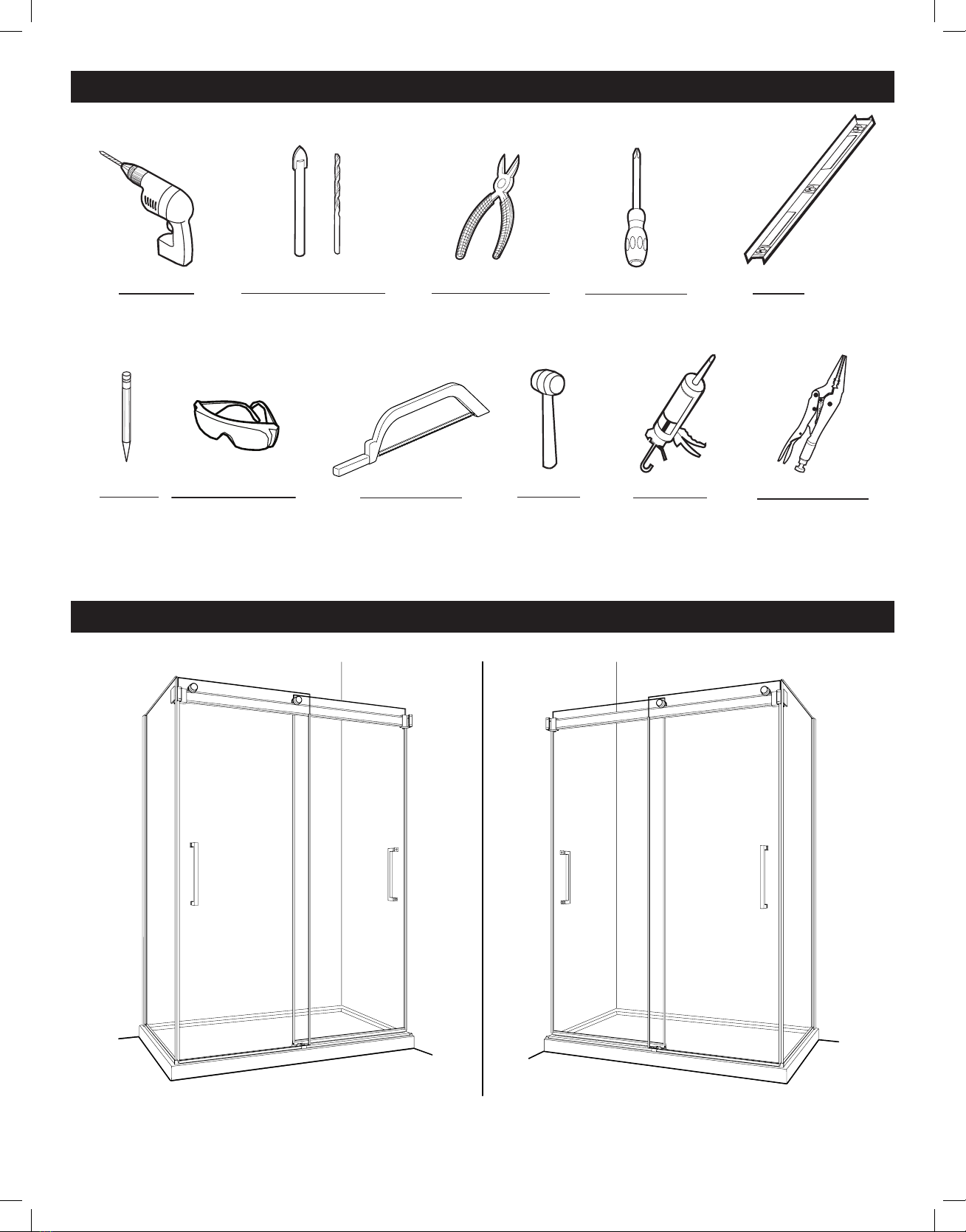

POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
* Use a ¼" drill bit for ceramic when drilling into ceramic tiles
* Utiliser une mèche de ¼" destiné à la céramique lors du perçage des tuiles en céramique.
DRILL
PERCEUSE
1/4"& 1/8"DRILL BITS
MÈCHE 1/4" & 1/8"
TOOLS REQUIRED / OUTILS REQUIS
SILICONE
SCELLANT
MALLET
MAILLET
PENCIL
CRAYON
SCREWDRIVER
TOURNEVIS
LEVEL
NIVEAU
POSSIBLE CONFIGURATIONS / CONFIGURATIONS POSSIBLES
SAFETY GLASSES
LUNETTES DE SÉCURITÉ
HACKSAW
SCIE À MÉTAUX
CUTTING PLIERS
PINCE COUPANTE
LOCKING PLIERS
PINCES-ÉTAU
*
*

PARTS LISTING / LISTE DES PIÈCES
10
3
1
10
2
3
3
5
12
7
8
4
6
9
13
14
11

PARTS LISTING / LISTE DES PIÈCES
ITEM PARTS LISTING / LISTE DES PIÈCES QTY
1 INTERIOR DOOR PANEL / PANNEAU DE PORTE INTÉRIEUR 1
2 EXTERIOR DOOR PANEL / PANNEAU DE PORTE EXTÉRIEUR 1

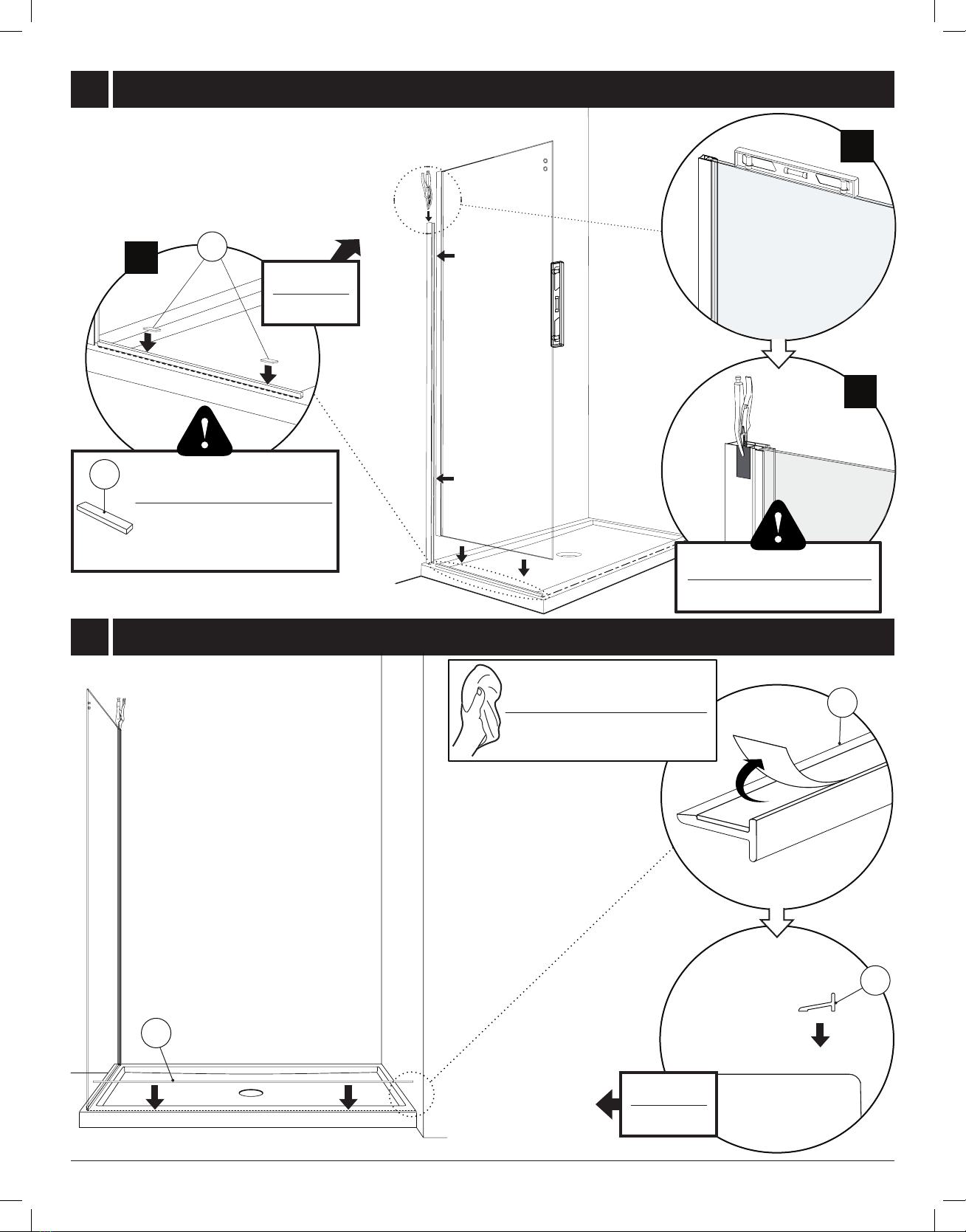

3 SIDE DOOR GASKET / JOINT LATÉRAL DE LA PORTE 4
4 BOTTOM DOOR GASKET / JOINT INFÉRIEUR POUR LA PORTE 1
5 HANDLE / POIGNÉE 2
6 BOTTOM GUIDE / GUIDE INFÉRIEUR 1

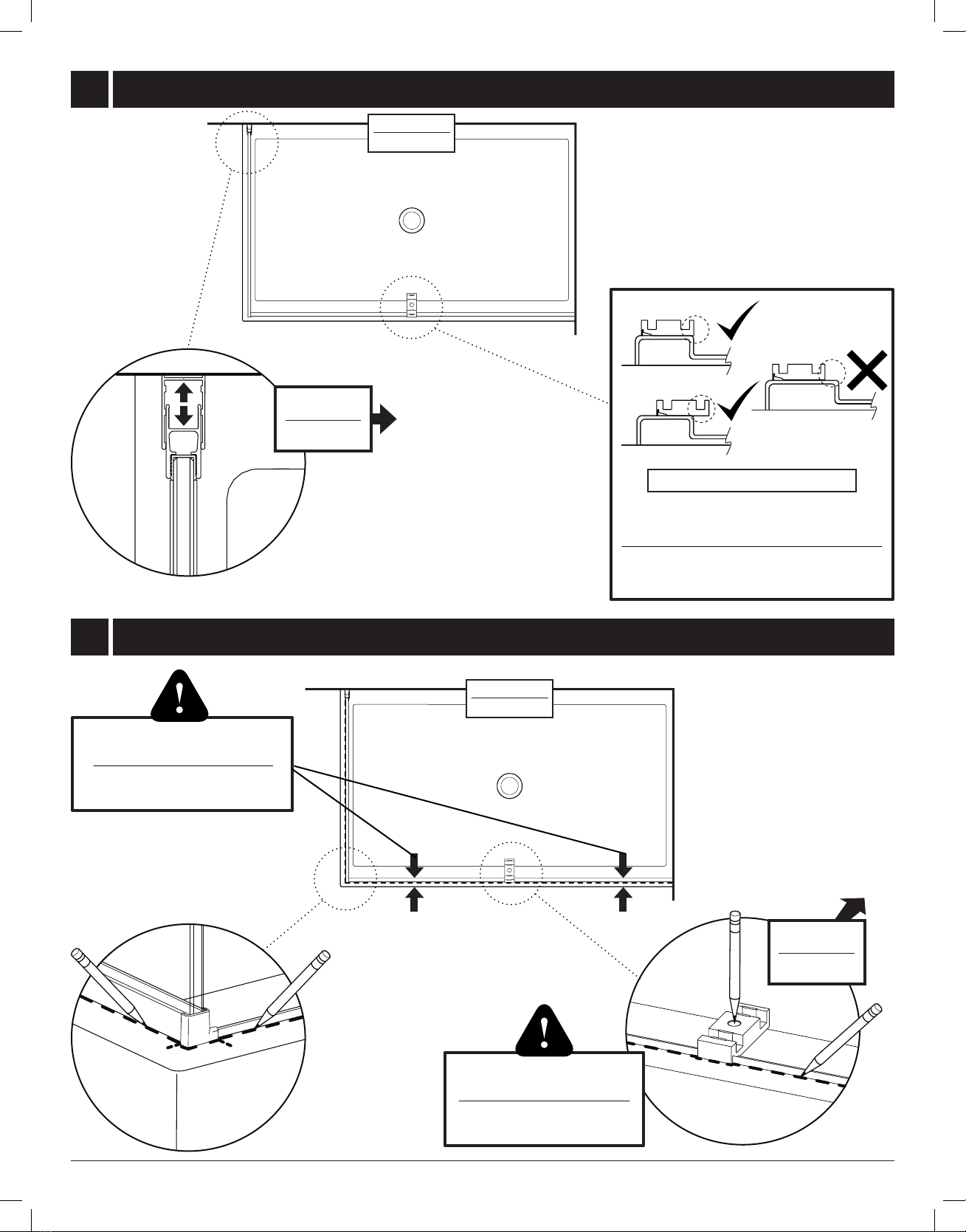

7THRESHOLD /SEUIL 1

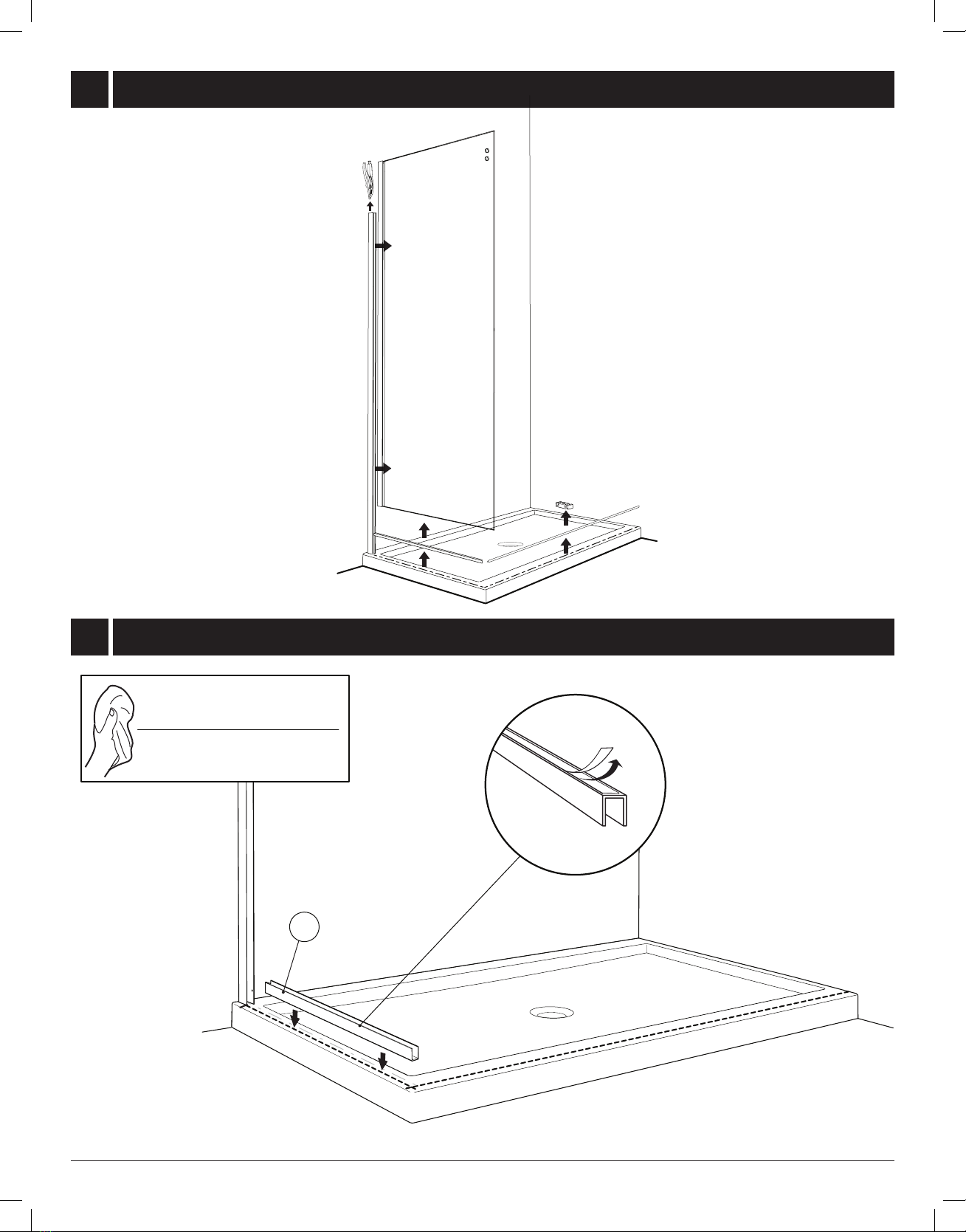

8THRESHOLD GASKET / JOINT DU SEUIL 1

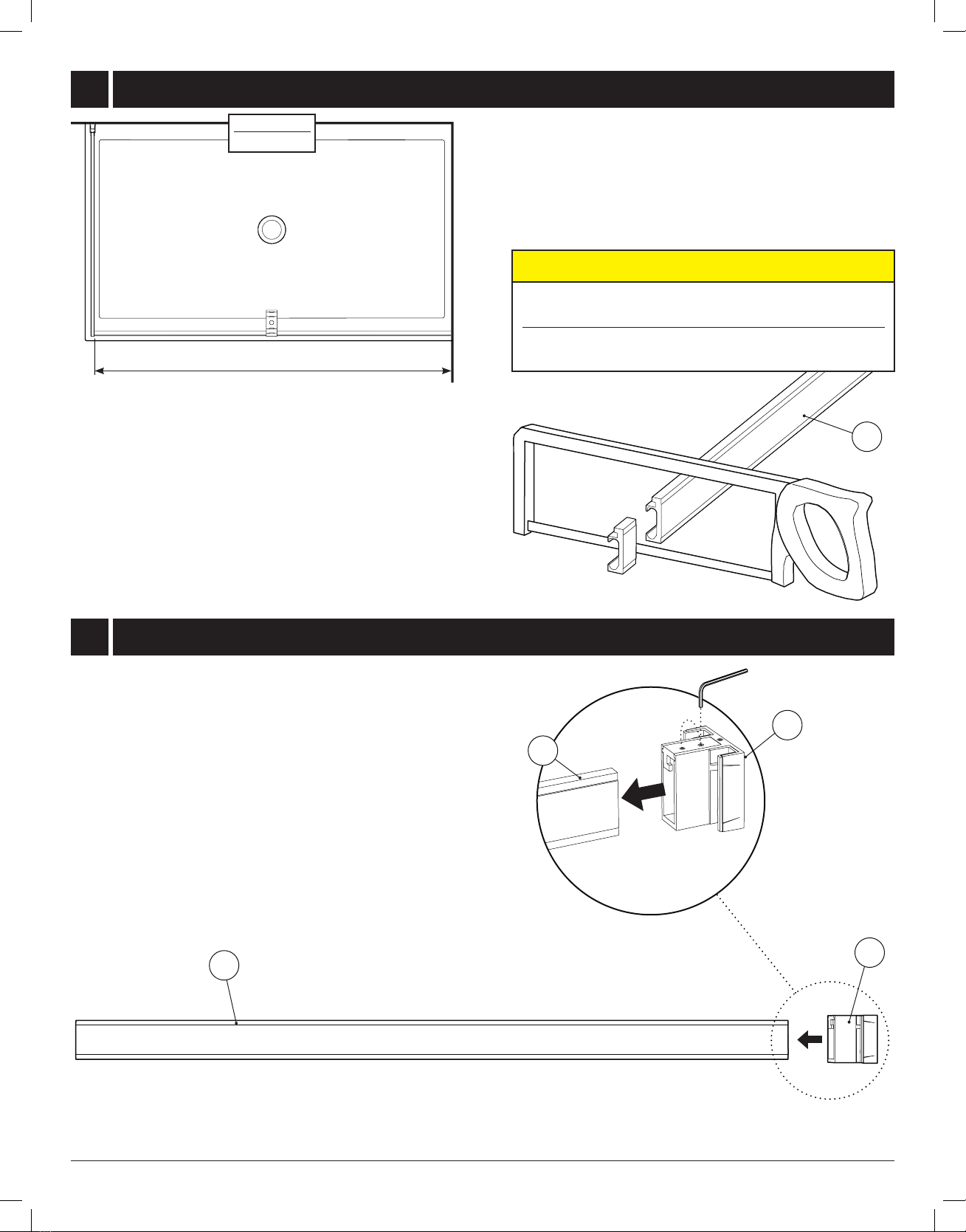

9 RUNNING RAIL / BARRE DE ROULEMENT 1

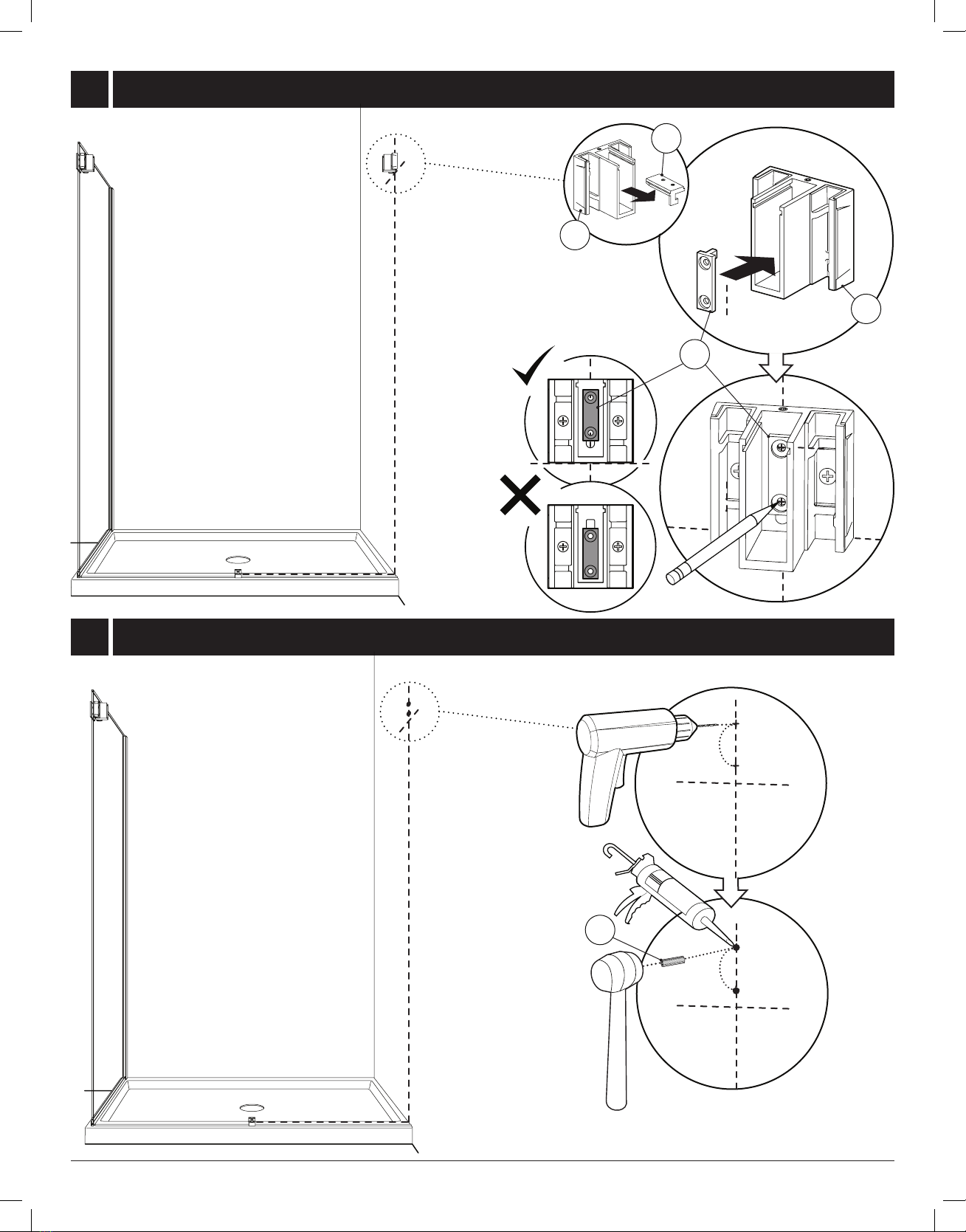

10 WALL MOUNT BRACKET / SUPPORT MURAL 2
11 RETURN BRACKET / SUPPORT DU PANNEAU DE RETOUR 1
12 RETURN PANEL / PANNEAU DE RETOUR 1
13 U-CHANNEL / PROFILÉ EN «U» 1

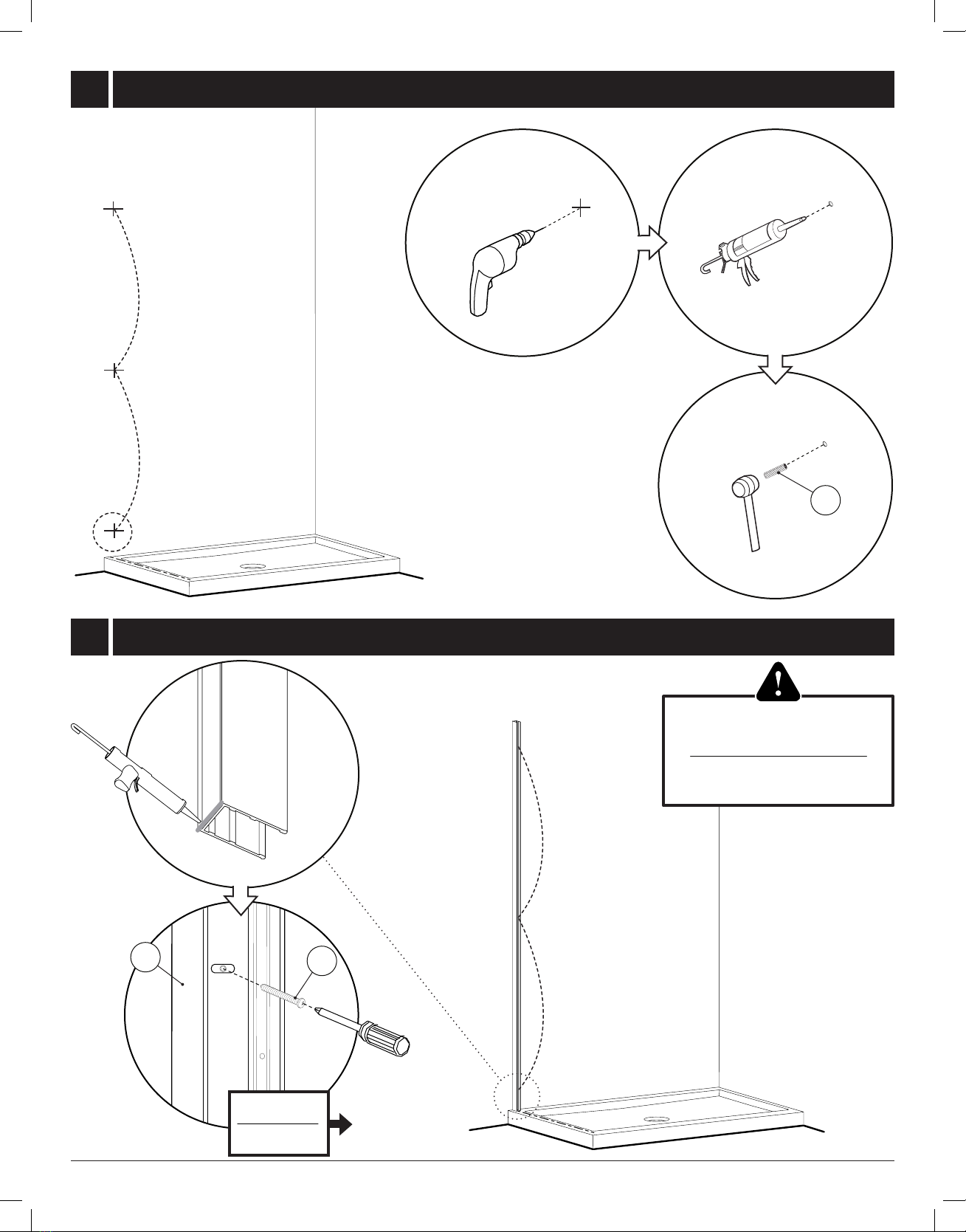

14 WALL JAMB / JAMBAGE 1
ITEM HARDWARE LISTING / LISTE DE QUINCAILLERIE QTY

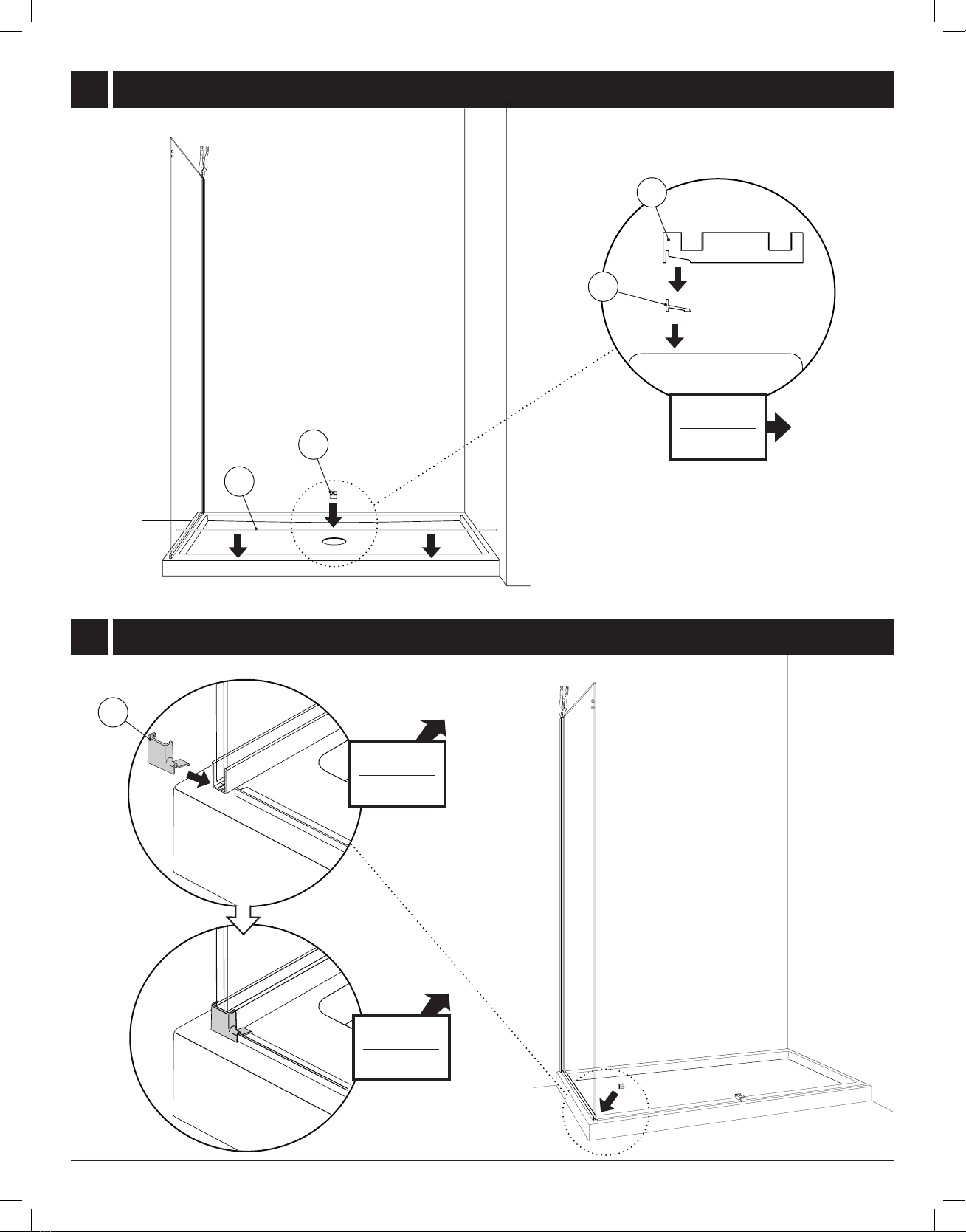

15 THRESHOLD ANCHOR
/ ANCRAGE DU SEUIL 1 / 1
16 CLEAR SETTING BLOCK / BLOC NIVEAU TRANSPARENT 7
17 SCREW CAP / CAPUCHON COUVRE-VIS 3
18 BACK SCREW CAP / L’ARRIÈRE DU CAPUCHON COUVRE-VIS 3
19 SELF DRILLLING PAN HEAD SCREWS #8 - ⅜” /
VIS À TÊTE PAN AUTO-PERÇANTE #8 - ⅜” 3
20 SCREW FOR RETURN PANEL / VIS POUR LE PANNEAU DE RETOUR 3
21 WALL PLUG / CHEVILLE 7
22 EXTERIOR WHEEL / ROULETTE EXTÉRIEUR 2
23 INTERIOR WHEEL / ROULETTE INTÉRIEUR 2
24 EXTERIOR WHEEL CAP / CAPUCHON DE ROULETTE EXTÉRIEUR 2
25 INTERIOR WHEEL CAP / CAPUCHON DE ROULETTE INTÉRIEUR 2
26 THRESHOLD ANCHOR /L’ANCRAGE DE SEUIL 1
27 KEY / CLÉ 1
28 PAN HEAD SCREW / VIS À TÊTE CYLINDRIQUE 7
29 SCREW / VIS 1
30 BOTTOM GUIDE CAP / CAPUCHON DU GUIDE INFÉRIEUR 1
21
HARDWARE LISTING / LISTE DE QUINCAILLERIE
26 3028 29
22 2423 25 27
20
1817
16
15 19
1/8"
3mm
1/16"
1mm
