WimTec OCEAN S6 User manual

OCEAN S6
Montage- und Bedienungsanleitung
DE
Assembly and operating instructions
EN

2 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6
Gratulation zum Kauf Ihrer Duschearmatur.
Damit Sie jahrelang Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
keine versiegelnden oder glasveredelnden Reinigungs-
mittel (Nano-Effekt, Lotus-Effekt) verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
In Verbindung mit Nässe kann es durch Kalkablagerungen
im Bereich von Brausen und Badewannen zu einer Beein-
trächtigung der Touch-Tronic-Funktion kommen. Um dies vorbeu-
gend zu vermeiden, empfehlen wir ein regelmäßiges Reinigen
der Glasoberfläche mit einem Kraftreiniger.
Diese Anleitung ist gültig für folgende Produkte:
WimTec OCEAN S6 - 12 V
(Glas weiß - Art.Nr. 112 078, Glas schwarz - Art.Nr. 114 614)
WimTec OCEAN S6 - TD 12 V
(Glas weiß - Art.Nr. 112 108, Glas schwarz - Art.Nr. 114 621)
Lieferumfang:
Sicherheitsglas-Frontplatte, Montagerahmen mit integrierter
Elektronik, Thermostatgriff mit Heißwassersperre, Befestigungs-
material und ON/OFF Aufkleber, ohne UP-Netzteil.
Wichtige Installationshinweise:
UP-Dose für optionales Netzteil außerhalb des Schutzbereichs
vorsehen. Die Montage und Installation darf nur durch einen kon-
zessionierten Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E8001
sowie VDE 0100 Teil 701 erfolgen. Bei der Planung und Errichtung
von Sanitäranlagen sind die entsprechenden örtlichen, nationalen
und internationalen Normen und Vorschriften zu beachten!
Gemäß ÖNORM B 5019 ist für die thermische Desinfektion an den
Abgabestellen eine Mindesttemperatur von 60 °C über mindes-
tens 10 Minuten erforderlich. Es ist sicherzustellen, dass alle
Anlagenteile (z.B. Rohrwerkstoff) für die bei der thermischen
Desinfektion eingesetzten Temperaturen tauglich sind.
Allgemeine Hinweise
Es gelten die „Allgemeinen
Installationsbedingungen“
gemäß www.wimtec.com.
!

Duschearmatur WimTec OCEAN S6 3
DE
OCEAN S6
Technische Daten
Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V=
Art.Nr. 117 899 - für eine Steuerung
Art.Nr. 113 792 - für bis zu 5 Steuerungen
Leistungsaufnahme: max. 3,5 W
Magnetventil: Kartusche 6 V
Ansprechbereich: von 30 cm bis 70 cm (70 cm Werkseinstellung)
Nah-Ansprechbereich: 4 cm bis 5 cm
Spülstoppzeit: von 10 s bis 10 min (im Manuell-Programm von 10 s bis 60 s)
Stagnationsfreispülung: aktivierbar, nach 3 h bis 48 h Nichtbenutzung für 10 s
Reinigungsstopp: für 10 min
Fließdruck: 0,05 bis 0,6 MPa (0,5 bis 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchflussmenge: max. 22 l/min bei 0,3 MPa (3 bar)
Wasserzulauf: R 1/2“ IG
Wasserablauf: R 1/2“ IG
Abmessungen:
Alle Maße in mm
182,5 11
210,5
min 95
max 120
Mauerwerk
23
26
Fliese
Putz
WW
R 1/2“ IG
122
45
KW
R 1/2“ IG
Abgang Kopfbrause
R 1/2“ IG
169
140
152
Elektro
Installations-
rohr für 12 V=
WW
R 1/2“ IG
KW
R 1/2“ IG
122
45
Abgang Kopfbrause
R 1/2“ IG
169
140
152
Elektro
Installations-
rohr für 12 V=
Variante mit thermischer Desinfektion:

4 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6
1 2 3 4 5 6
ON
OFF

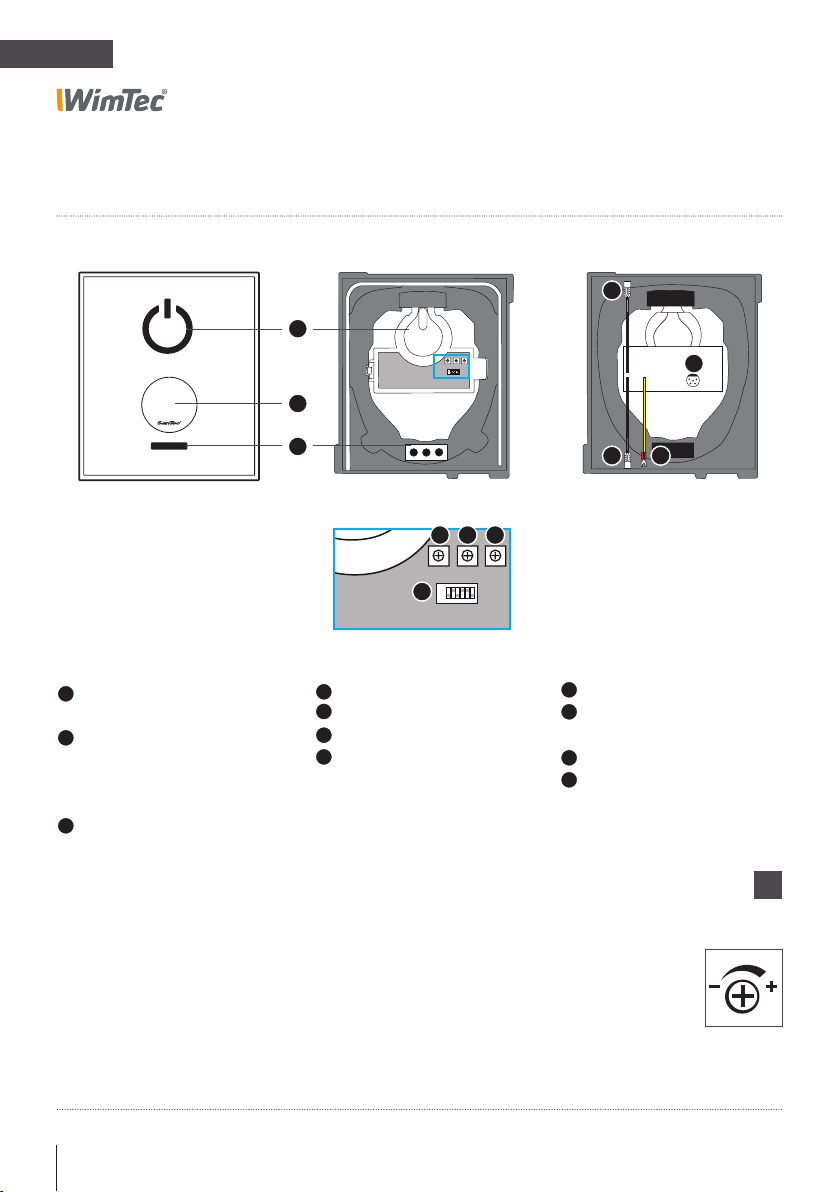

Bedienelemente & Funktionen
D Reichweiten-Regler
E Zeit-Regler
F Intervall-Regler
G Dip-Schalter zum Einstellen
der Funktionen
H Anschluss Magnetventil KW
I Anschluss Bypass-Magnet-
ventil f. therm. Desinfektion
J Anschluss für Erdung
K Anschluss für 12 V
Spannungsversorgung
A Touch-Tronic-Taste zum Ein-/
Ausschalten der Dusche.
B Thermostatgriff zur Tem-
peraturregelung mit Taste
zum Entriegeln der 38 °C
Sicherheitssperre.
C Infrarot-Sensor für die
Benutzererkennung
(Ansprechbereich).
Einstellelemente am Elektronikmodul:Frontplatte:
A
B
C
1 2 3 4 5 6
ON
OFF
D
G
EF
J
K
I
H
Generell gilt für alle Regler:
Gegen den Uhrzeiger-
sinn zum Reduzieren.
Im Uhrzeigersinn zum
Erhöhen.
!

Duschearmatur WimTec OCEAN S6 5
DE
OCEAN S6
Einstellung der Programme & Funktionen
Programm-Aktivierung - Dip-Schalter 1 und 2:
Programm Dip 1 Dip 2 Beschreibung
Halb-Automatik 1) OFF ON Seite 11
Voll-Automatik ON ON Seite 12
Manuell OFF OFF Seite 13
Einstellregler:
D.
Reichweiten-Regler
für die Benutzererkennung
Ansprechbereich 70 cm
voreingestellt
(30 - 70 cm einstellbar).
Begrenzt die Reichweite des
Infrarot-Sensors von 30-70 cm.
Automatische Reichweiten-
Adjustierung innerhalb der
eingestellten Maximal-
Reichweite.
E.
Zeit-Regler
für den Sicherheitsspülstopp
10 min voreingestellt
(10 s bis 10 min einstellbar).
Manuell: 10 s bis 60 s.
Nach Ablauf der eingestellten
Maximallaufzeit schaltet die
Duschearmatur automatisch
ab. Um bei einer unbeab-
sichtigten Daueraktivierung
Wasser zu sparen.
F.
Intervall-Regler
für die Stagnationsfreispülung
(3 - 48 h einstellbar).
Wird die Duschearmatur für
die voreingestellte Zeit nicht
benutzt, löst die Armatur
selbstständig eine Spülung für
10 s aus, um die Rohrleitun-
gen von Stagnationswasser
freizuspülen.
Dip-Schalter:
Funktions-Aktivierung - Dip-Schalter 3 - 6:
Dip-Schalter Funktion Werkseinstellung Beschreibung
3Nachlaufzeit OFF Seite 14
4Warmlauffunktion ON Seite 15
5Verbrühschutz 2) ON Seite 16
6Stagnationsfreispülung OFF Seite 17
1) Programm voreingestellt.
2) Nur bei Variante mit thermischer Desinfektion.

6 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6

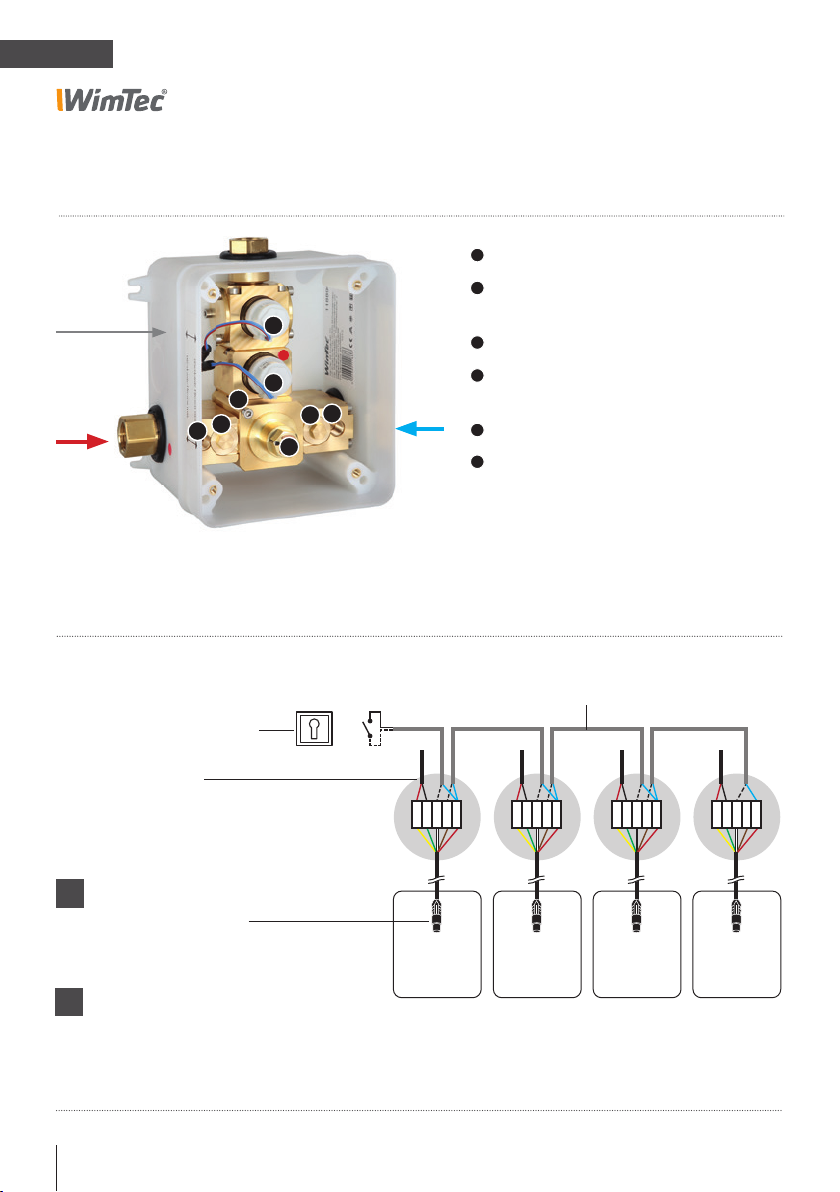

Rohbauset
1 Abgang Kopfbrause
2 Magnetventil für thermische
Desinfektion (nur bei Art.Nr. 118 896)
3 Thermostat
4 Absperrventil
(bei Auslieferung geschlossen)
5 Schmutzsieb und Rückfl ussverhinderer
6 Fixierschraube zum Anschluss des
Kabels für den Potentialausgleich
Verdrahtungsschema für thermische Desinfektion
KW
WW
12 V= 1
2
43
4
5
5
6
WimTec OCEAN S6 - TD:
Art.Nr. 112 108, 114 621
12V~ 12V~ 12V~ 12V~
Armatur 1 Armatur 2Armatur 3Armatur n
Elektro-Verteilerdose
SanTec Verbindungskabel 3 m
von Armatur zu E-Dose
(im Lieferumfang beim
Rohbauset enthalten)
34521
+–
34521
+–
34521
+–
34521
+–
34521
+–
34521
+– 34521 +–
34521
+– 34521 +–
12 V=
Klemmdose
12 V= 12 V= 12 V=
Schlüsselschalter (ohne Zylinder)
Art.Nr. 110 418
Spannungsversorgung:
2 x 0,5 mm2 max. 100 m Gesamt-Kabellänge
Netzteil 1-fach Art.Nr. 117 899
Netzteil 5-fach Art.Nr. 113 792
WimTec Versorgungskabel 3 m
verwenden (im Lieferumfang
des Rohbausets)
Steuerleitung nur für thermische Desinfektion
2 x 0,5 mm2 max. 100 m Gesamt-Kabellänge
!
Armatur 1 Armatur 2 Armatur 3 Armatur 4
1...Gelb
2...Grün
3...Weiss
4...Braun
5...Rot
Netzteil nicht in Rohbauset oder
Schutzbereichen anbringen.
!

Duschearmatur WimTec OCEAN S6 7
DE
OCEAN S6
Montage
123
5 6
1. Schrauben entfernen und Rohbauschutz abnehmen.
2. Vorstehenden Teil des Rohbaukastens fliesenbündig
abschneiden.
3. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten.
4. Wasserzuleitung absperren.
5. Beide Vorabsperrungen mit einem Schraubendreher öffnen.
6. Adapter für Thermostat mit Inbus 2,5 montieren.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
Fotos beziehen sich auf
Variante mit thermischer
Desinfektion.
!
4
12 V=

8 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6

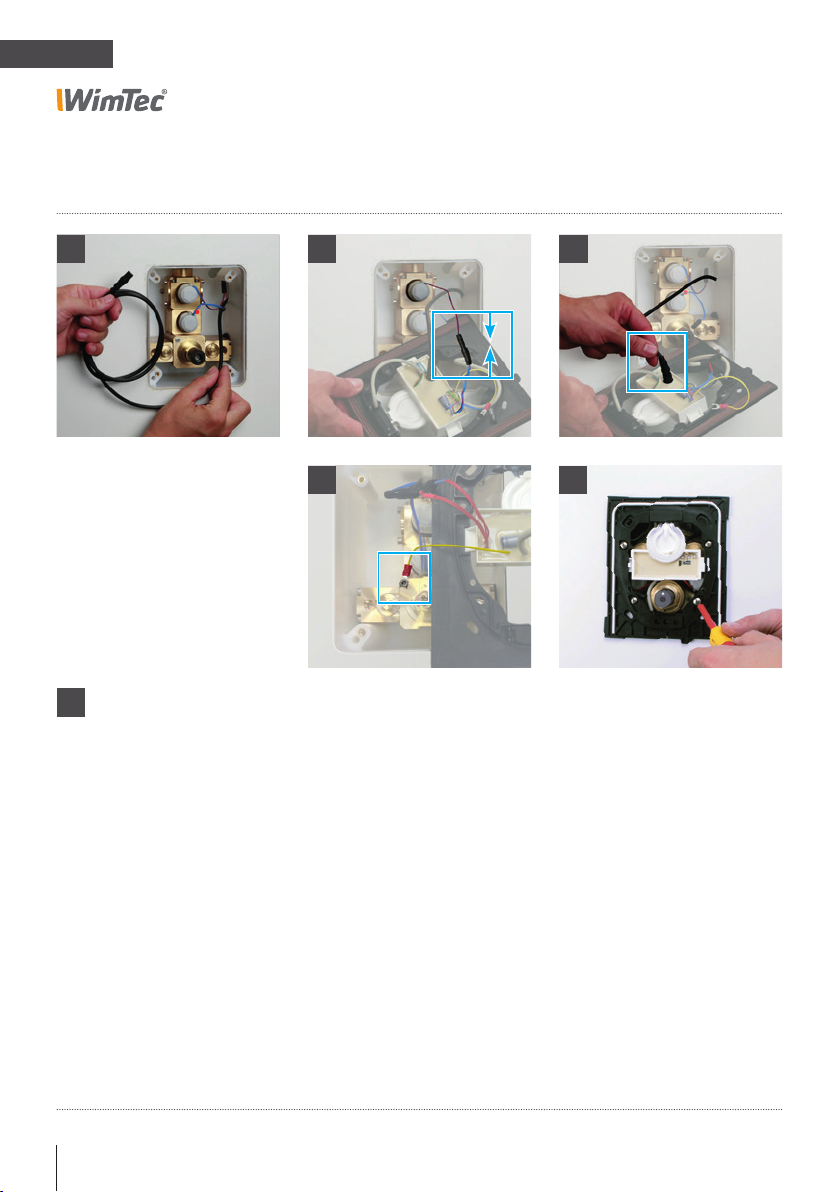

Montage
7
7. Versorgungskabel 3 m (Art.Nr. 113 167) in den UP-Kasten
einziehen und am Netzteil (Art.Nr. 117 899, 113 792) an-
schließen (siehe Verdrahtungsschema S. 6).
Achtung: Netzteil darf nicht im Rohbauset verbaut werden!
8. Magnetventile an der Elektronik anstecken.
blaue Markierung = Magnetventil für Kopfbrause
rote Markierung = Mangetventil für thermische Desinfektion
9. Steckverbindung Versorgungskabel 3 m mit Elektronikmodul
herstellen und Spannungsversorgung einschalten (Sicher-
heitsschließimpuls der Magnetventile erfolgt).
10. Erdungskabel (gelb) an der Wasserstrecke befestigen.
11. Montagerahmen mit 4 beiliegenden Schrauben befestigen.
Dabei auf die Kabelverbindungen achten und die Kabel nicht
quetschen. Beim Festziehen der Schrauben darauf achten,
dass sich der Montagerahmen nicht verformt.
8
11
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
9
10

Duschearmatur WimTec OCEAN S6 9
DE
OCEAN S6
12

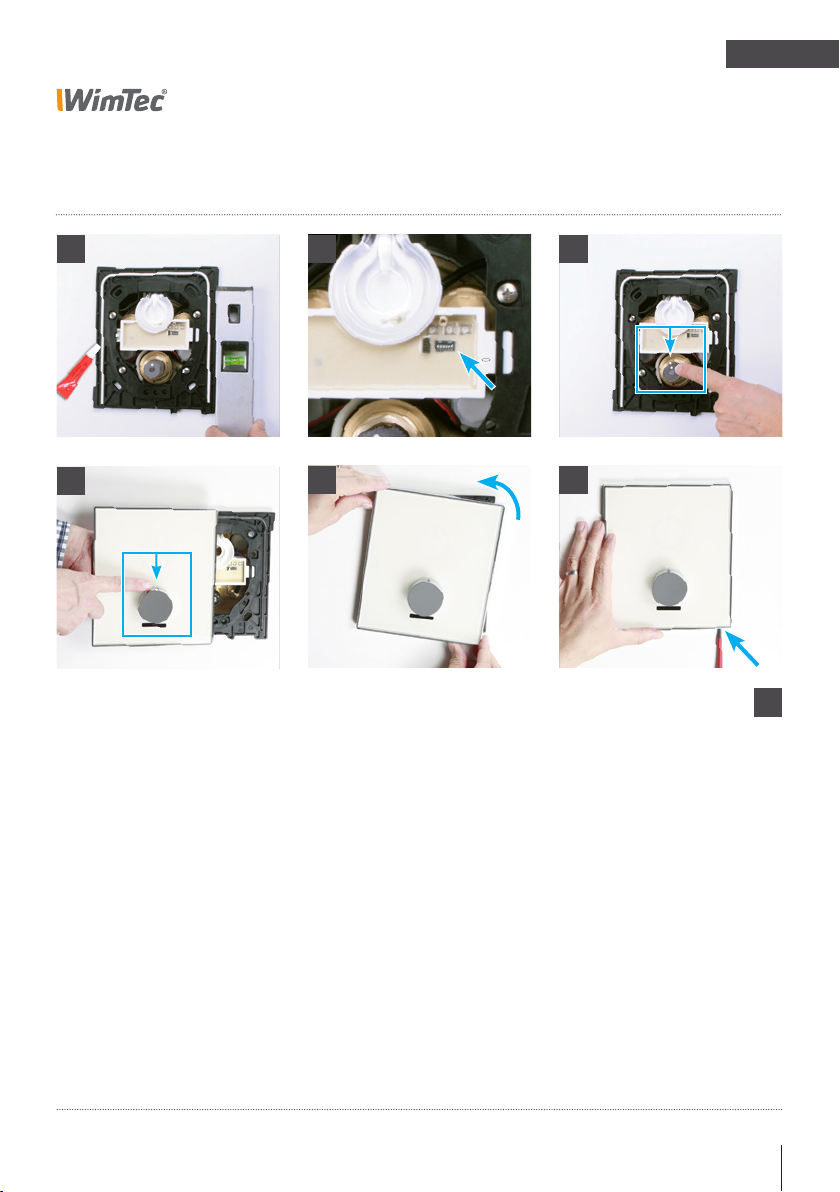

Montage
12. Montagerahmen exakt ausrichten. Beigelegtes Spezialfett
an der Dichtung vorne auftragen.
13. Gewünschte Funktions-Einstellungen am Elektronikmodul
vornehmen (siehe Seite 5).
14. Thermostatposition kontrollieren (Thermostatwelle auf linken
Anschlag drehen, dann nach rechts bis Pfeil nach oben zeigt).
15. Position des Thermostatknopfes kontrollieren - Absperrknopf
zeigt senkrecht nach oben.
16. Glasplatte schräg aufsetzen und mit Druck in die waagrechte
Position nach links drehen.
17. Glasplatte mit Sicherungsschraube rechts unten sichern.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
16 17
13 14
15

10 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6
Inbetriebnahme
18. Wasserleitung öffnen.
19. Funktionstest durchführen.
Dabei die Hand vor den Infrarotsensor führen, bis das ON/
OFF Symbol zu pulsieren beginnt. Durch Tasten auf das ON/
OFF Symbol wird der Wasserfluss gestartet. Während des
Funktionstest die Hand im Nahbereich des Infrarotsensors
belassen. Nach Verlassen des Ansprechbereichs schaltet der
Wasserfluss automatisch ab.
1918
ACHTUNG!
Bei engen räumlichen
Verhältnissen, wie z.B. in
Duschkabinen, kann eine
Justierung der Reichweite
(s. S. 5) erforderlich sein.
!

Duschearmatur WimTec OCEAN S6 11
DE
OCEAN S6

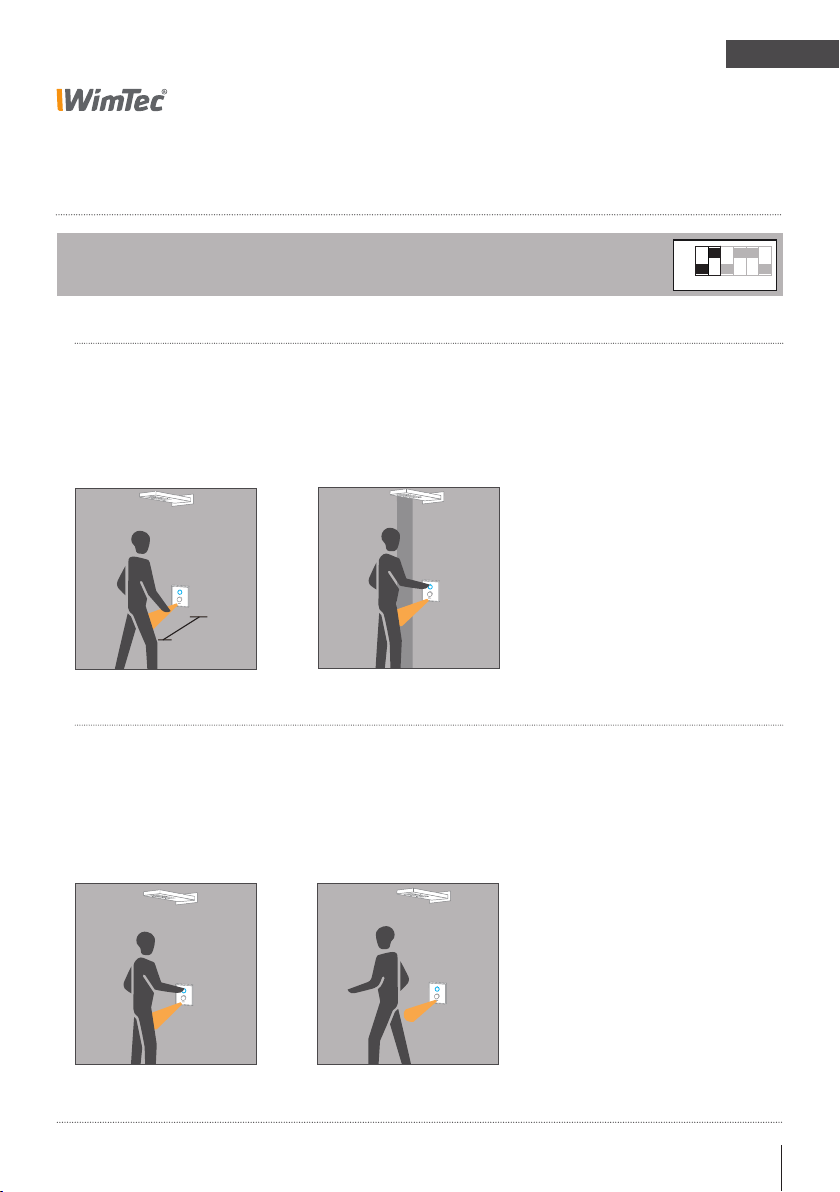

Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Der Benutzer tritt vor die Du-
sche und wird von der Armatur
erkannt. Das Leuchtsymbol
beginnt langsam zu pulsieren.
Touch-Tronic-Taste
Antippen innerhalb des
ON/OFF Symbols schaltet
die Dusche ein.
Programm Halb-Automatik:
DIP Schalter 1=OFF, 2=ON
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
AUSSCHALTEN:
Touch-Tronic-Taste
Antippen innerhalb des
ON/OFF Symbols schaltet
die Dusche ab.
Automatik
Dusche stoppt nach Ablauf
der Nachlaufzeit wenn der
Benutzer den Ansprechbereich
verlässt oder nach Ablauf der
Sicherheitsspülstopp-Zeit.
30-70 cm

12 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6

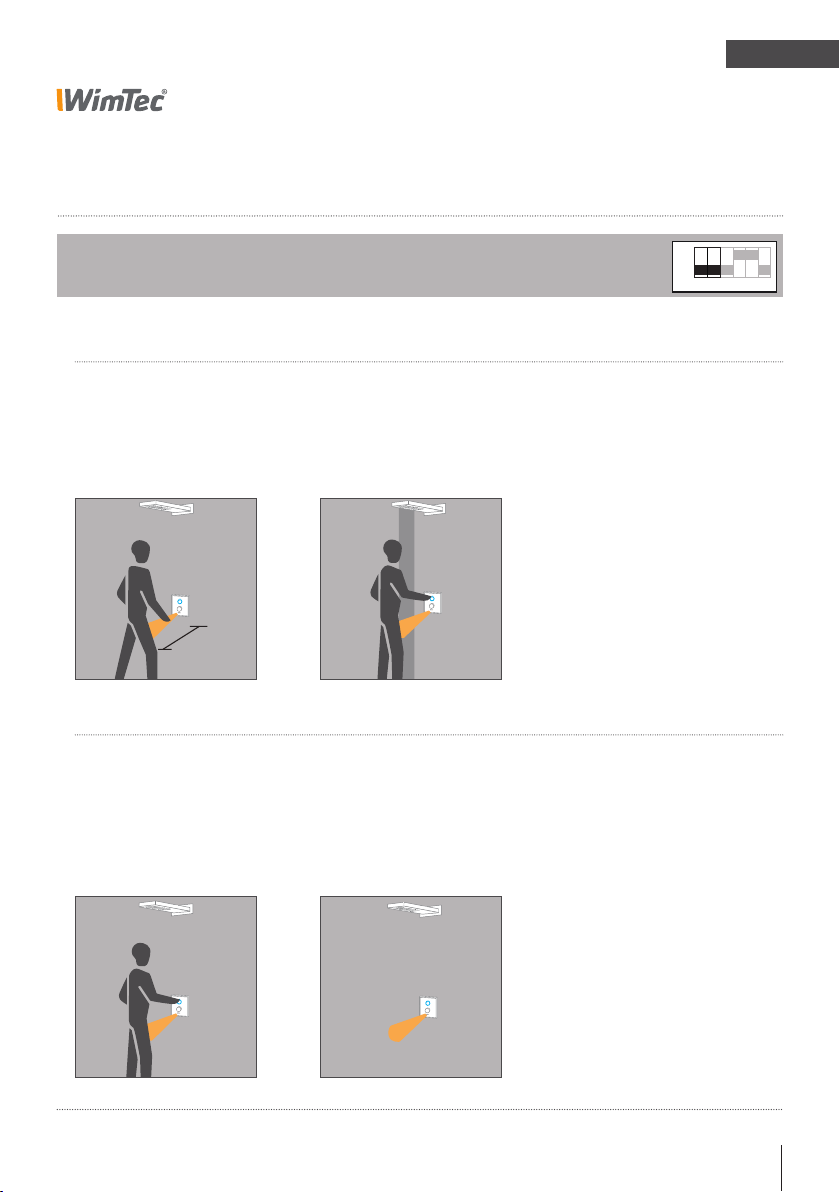

Programm Voll-Automatik:
DIP Schalter 1=ON, 2=ON
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Der Benutzer tritt vor die Du-
sche und wird von der Armatur
erkannt. Das Leuchtsymbol
beginnt langsam zu pulsieren.
Automatisch
Nach der Benutzererkennung
schaltet sich die Dusche auto-
matisch nach 2 s ein.
AUSSCHALTEN:
Touch-Tronic-Taste
Antippen innerhalb des
ON/OFF Symbols schaltet
die Dusche ab.
Automatisch
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
30-70 cm
Dusche stoppt nach Ablauf
der Nachlaufzeit, wenn der
Benutzer den Ansprechbereich
verlässt oder nach Ablauf der
Sicherheitsspülstopp-Zeit.

Duschearmatur WimTec OCEAN S6 13
DE
OCEAN S6
Programm Manuell:
DIP Schalter 1=OFF, 2=OFF
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Der Benutzer tritt vor die Du-
sche und wird von der Armatur
erkannt. Das Leuchtsymbol
beginnt langsam zu pulsieren.
Touch-Tronic-Taste
Antippen innerhalb des
ON/OFF Symbols schaltet
die Dusche ein.
AUSSCHALTEN:
Touch-Tronic-Taste
Antippen innherhalb des
ON/OFF Symbols schaltet
die Dusche ab.
Sicherheitsspülstopp
Nach Ablauf der eingestellten
Spülstopp-Zeit (siehe S. 5)
schaltet die Dusche auto-
matisch ab.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
30-70 cm

14 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6
Funktions-Beschreibung
Warmlauf:
DIP Schalter 4
Dient zum Freispülen der Warmwasserleitung, ohne dass der
Benutzer vor der Dusche im Ansprechbereich verweilen muss.
Dip Schalter 4 ON = Warmlauf-Funktion aktiviert (voreingestellt).
Dip Schalter 4 OFF = Warmlauf-Funktion deaktiviert.
Benutzererkennung
Der Benutzer tritt vor die Du-
sche und wird von der Armatur
erkannt. Das Leuchtsymbol
beginnt langsam zu pulsieren.
Einschalten
Der Benutzer hat 5 s nach der
Benutzererkennung Zeit,
durch Antippen innerhalb des
ON/OFF Symbols, die Warm-
lauffunktion zu aktivieren
ohne sich dabei im Ansprech-
bereich zu befinden.
Dabei leuchtet beim ON/OFF
Symbol der senkrechte Strich
während der Ring pulsiert.
Betrieb
Das Wasser läuft für 30 s zu-
züglich der eingestellten Nach-
laufzeit ohne dass sich der
Benutzer im Ansprechbereich
befinden muss und schaltet
danach automatisch ab.
Tritt während dieser 30 s der
Benutzer für mindestens 5 s in
den Ansprechbereich, geht die
Dusche in den Normalbetrieb
über.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
30-70 cm
Es wird empfohlen, die
Warmlauffunktion nicht
mit dem Programm
„Voll-Automatik“ zu
kombinieren!
!

Duschearmatur WimTec OCEAN S6 15
DE
OCEAN S6
Verbrühschutz1):
DIP Schalter 5
Funktions-Beschreibung
Dient zum Überwachen des Aktivbereiches während der thermischen
Desinfektion.
Dip Schalter 5 ON = Verbrühschutz-Funktion aktiviert (voreingestellt).
Dip Schalter 5 OFF = Verbrühschutz-Funktion deaktiviert.
Hinweis:
Bei sehr starker Dampfentwicklung vor der Duschearmatur kann es
zu einem unbeabsichtigen Abbruch der thermischen Desinfektion
führen. In diesen Fall sollte die Verbrühschutz-Funktion deaktiviert
werden.
1) Nur bei der Produktvariante mit thermischer Desinfektion.
Benutzererkennung
Während der thermischen
Desinfektion überwacht der
Infrarot-Sensor den Aktiv-
bereich der Armatur.
Verbrühschutz aktiviert
Sollte sich eine Person
annähern, wird der Wasser-
fluss sofort gestoppt und
die thermische Desinfektion
abgebrochen.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
Diese Sicherheits-
Funktion sollte nach
Möglichkeit immer
aktiviert bleiben!
!

16 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6

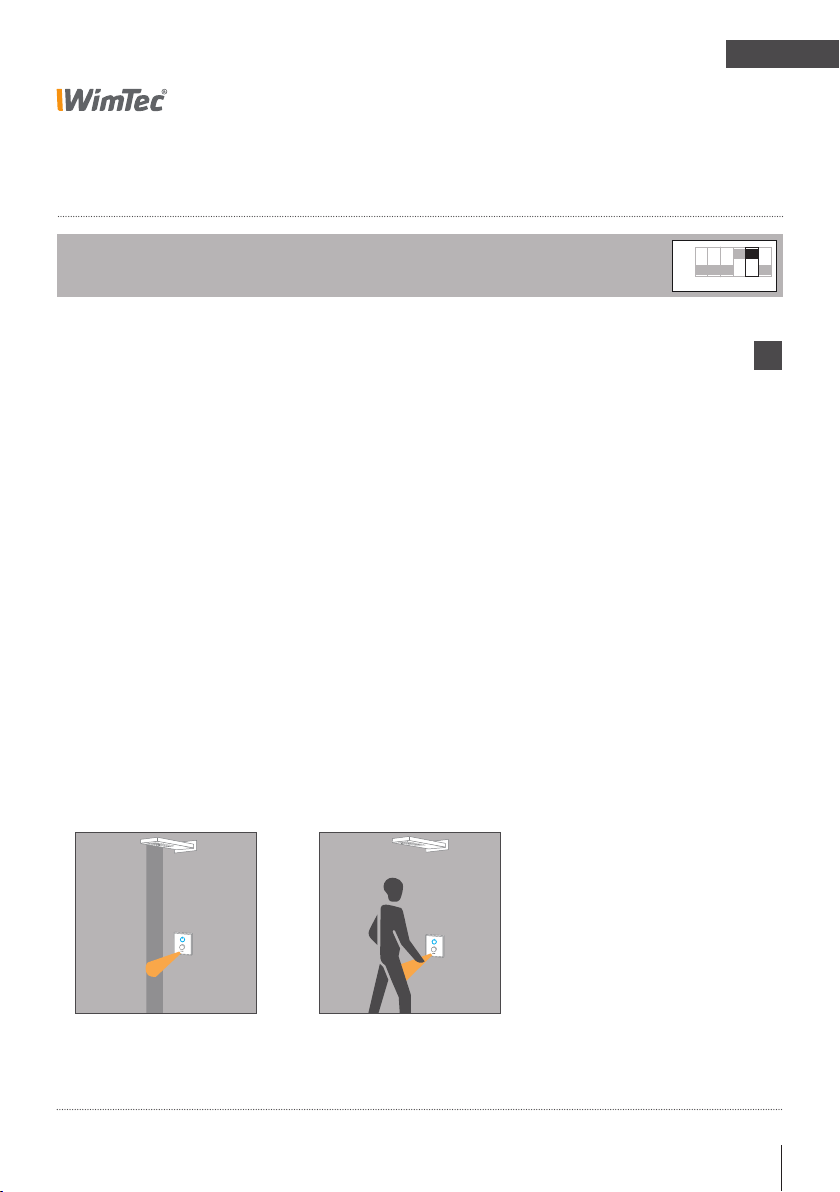

Stagnationsfreispülung:
DIP Schalter 6
Funktions-Beschreibung
Dient zum Freispülen der Wasserzuleitungen um Stagnationswasser
bei längerer Nichtbenutzung zu vermeiden.
Dip Schalter 6 ON = Stagnationsfreispülung aktiviert.
Dip Schalter 6 OFF = Stagnationsfreispülung deaktiviert (voreingestellt).
Zeitintervall
Einstellbar am Intervall-Regler
von 3 - 48 h (siehe Seite 5).
Automatische
Stagnationsfreispülung
Wird die Armatur für die ein-
gestellte Zeit nicht benützt,
löst die Armatur eine automa-
tische Stagnationsfreispülung
für 10 s aus.
Sicherheit
Befindet sich ein Benutzer im
Ansprechbereich oder ist der
Reinigungsstopp aktiviert,
löst die Stagnationsfreispülung
erst 2 min nach deren Deakti-
vierung aus. 5 s vor und nach
der Stagnationsfreispülung
wird diese durch ein schnelles
Blinken* der ON/OFF Symbolik
signalisiert.
3 - 48 h10 s
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
30-70 cm

Duschearmatur WimTec OCEAN S6 17
DE
OCEAN S6
Reinigungsstopp:
Funktions-Beschreibung
Dient zum Deaktivieren der Armatur beim Reinigen.
Benutzererkennung
Der Benutzer tritt vor die Du-
sche und wird von der Armatur
erkannt. Das Leuchtsymbol
beginnt langsam zu pulsieren.
Reinigungsstopp aktivieren
Heranführen der Hand an den
Infrarot-Sensor (siehe Bild).
Nach 2 s Verweilen beginnt
der senkrechte Strich des
ON/OFF Symbols schnell zu
blinken. Währenddessen mit
der zweiten Hand auf das
ON/OFF Symbol tippen und der
Reinigungsstopp ist aktiviert.
Die Reinigungsstoppzeit dauert
10 Minuten ab Verlassen des
Ansprechbereiches.
Reinigungsstopp deaktivieren
Automatisch wenn 10 Minuten
kein Benutzer erkannt wurde.
Zum manuellen Deaktivieren
gehen Sie gleich vor wie beim
Aktivieren. Nach Verlassen des
Ansprechbereiches geht die
Armatur nach einer Sicher-
heitszeit von 3 s wieder in den
Normalbetrieb über.
30-70 cm

18 Duschearmatur WimTec OCEAN S6
DE
OCEAN S6
Ersatzteile
Magnetventil (1 Stk.)
Schmutzfilter (1 Stk.)
Rückflussverhinderer (1 Stk.)
Filterabdeckung (1 Stk.)
Absperrung (1 Stk.)
Thermostat komplett
Adapter für Thermostat
231 205
119 770
119 787
119 794
119 763
120 530
120 547
Bezeichnung
Art.Nr.:
Art.Nr.:
231 205
119 770
119 794
119 763
120 530
120 547
119 787

Duschearmatur WimTec OCEAN S6 19
DE
OCEAN S6
Ersatzteile
1 2 3 4 5 6
ON
OFF
Elektronikplatte Standard inkl. Befestigungsschrauben
Eletronikplatte für therm. Desinfektion inkl. Befestigungsschrauben
Glas Frontplatte weiß
Glas Frontplatte schwarz
Thermostatgriff
Sicherungsschraube
Netzteil (1-fach)
Netzteil (5-fach)
Versorgungskabel 3 m
120 851
120 844
113 129
115 673
115 536
113 877
117 899
113 792
113 167
Bezeichnung
Art.Nr.:
Art.Nr.:
120 851
120 844
113 129
115 673
117 899
113 792
113 877
115 536
113 167

20 Shower control WimTec OCEAN S6
EN
OCEAN S6
Congratulations on purchasing the WimTec OCEAN S6.
In order to ensure that you will be able to enjoy this high-quality
product for many years, please take note of the following cleaning
and maintenance recommendations:
Use mild cleaning agents containing soap
Do not use abrasive, scrubbing, nano sealing or acidic
cleaning agents or disinfectants
Clean the fitting with a soft sponge or cloth only
Do not use steam cleaners
Lime deposits on the glass front panel combined with wetness can
impair the touch-tronic function. To ensure proper operation,
we recommend regular cleaning of the glass panel using a
power cleaner.
This manual is valid for the following products:
WimTec OCEAN S6 - 12 V
Glass white Art.No. 112 078
Glass black Art.No. 114 614
WimTec OCEAN S6 - TD 12 V
Glass white Art.No. 112 108
Glass black Art.No. 114 621
Delivery scope:
Safety glass front plate, mounting frame with integrated electronics,
thermostat knob, mounting material and ON/OFF sticker.
Important installation notes:
Mounting and installation may only be performed by a qualified
service provider in accordance with DIN 1988, ÖVE/ÖNORM E8001 and
VDE 0100 Part 701. When planning and installing sanitary
facilities, all relevant local, national and inter-national standards and
provisions must be observed! Provide for 230 V / 12 V power unit
outside of the protected zone.
According to the Austrian ÖNORM B 5019, thermal disinfection
requires a minimum temperature of 60 °C for at least 10 min at the
relevant system locations. The operator must ensure that all parts of
the installation (e.g., piping) can withstand the temperatures applied
during thermal disinfection.
General notes
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!
