Hans Grohe Metropol E 14470000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 5
IT Istruzioni per l‘uso / Istruzioni per Installazione 6
ES Modo de empleo / Instrucciones de montaje 8
NL Gebruiksaanwijzing / Handleiding 9
DK Brugsanvisning / Monteringsvejledning 11
PT Instruções para uso / Manual de Instalación 12
PL Instrukcja obsługi / Instrukcja montażu 14
CS Návod k použití / Montážní návod 15
SK Návod na použitie / Montážny návod 17
ZH 用户手册/组装说明 18
RU Руководство пользователя / Инструкция по
монтажу 20
HU Használati útmutató / Szerelési útmutató 21
FI Käyttöohje / Asennusohje 23
SV Bruksanvisning / Monteringsanvisning 24
LT Vartotojo instrukcija / Montavimo instrukcijos 26
HR Upute za uporabu / Uputstva za instalaciju 27
TR Kullanım kılavuzu / Montaj kılavuzu 29
RO Manual de utilizare / Instrucţiuni de montare 30
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 32
SL Navodilo za uporabo / Navodila za montažo 33
ET Kasutusjuhend / Paigaldusjuhend 35
LV Lietošanas pamācība / Montāžas instrukcija 36
SR Uputstvo za upotrebu / Uputstvo za montažu 38
NO Bruksanvisning / Montasjeveiledning 39
BG Инструкция за употреба / Ръководство за
монтаж 41
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 42
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 45

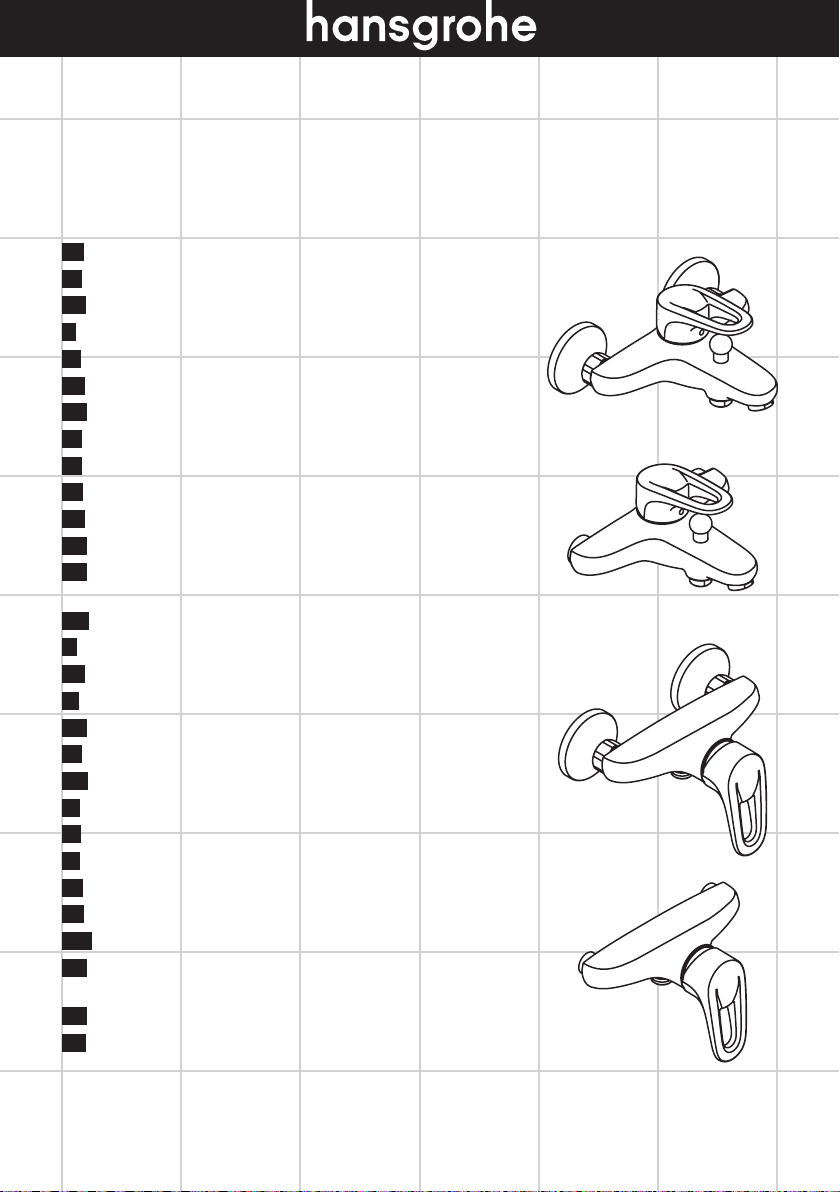

Metropol E
14470000 / 14470090
Metropol E
14670000 /
14670090
Metropol E
14474000
Metropol E
14674000

Störung Ursache Abhilfe
Wenig Wasser -Siebdichtung der Brause
verschmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause
entfernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen /
austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 49. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 ±12 mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max.70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden.Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Hansgrohe Armaturen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn der
Fließdruck mindestens 0,15 MPa beträgt.
Deutsch
2

6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transportAprès le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs Hansgrohe fonctionnent également
en association à des chauffe-eau à commande
hydraulique ou thermique à condition que la pression
soit au minimum de 0,15 MPa.
Français
Montage
siehe Seite 46
Prüfzeichen (siehe Seite 56)
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 55)
Serviceteile (siehe Seite 52)
Durchflussdiagramm
(siehe Seite 50)
Maße (siehe Seite 50)
Wartung (siehe Seite 54)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Deutsch
3

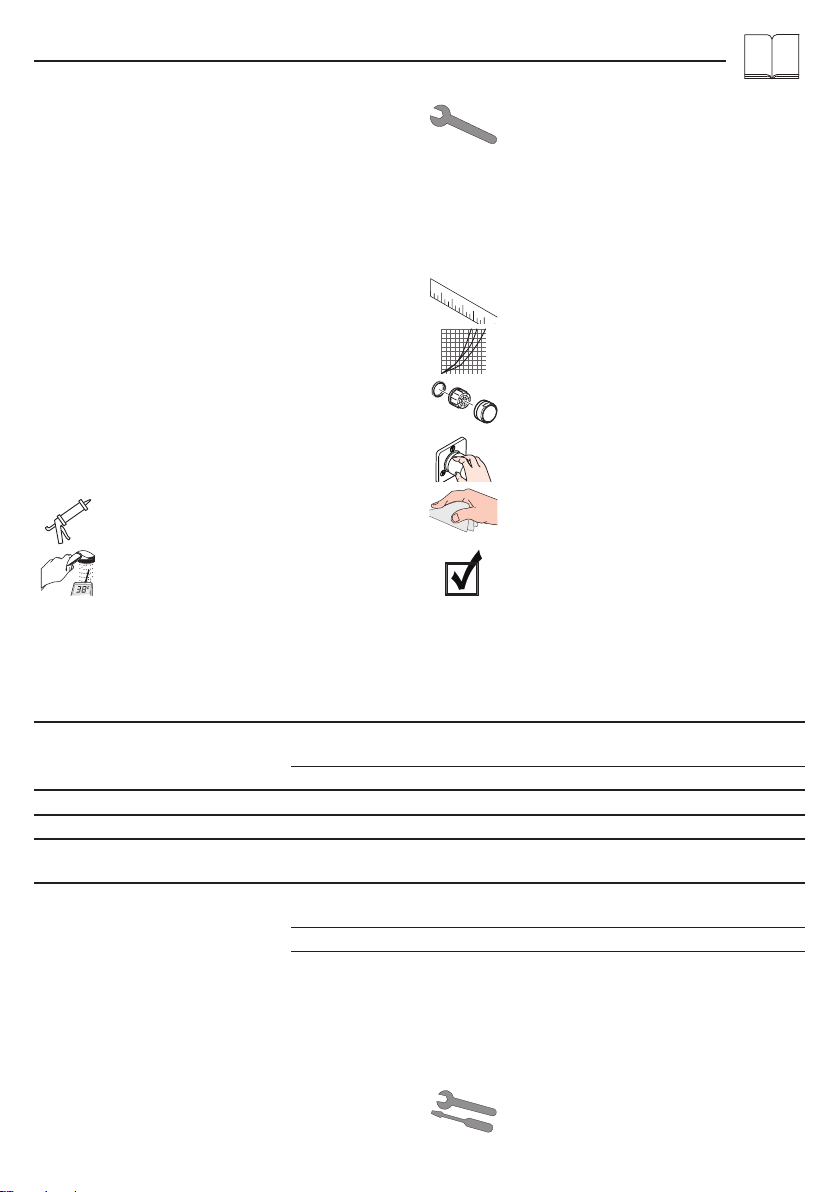

Montage
voir page 46
Dysfonctionnement Origine Solution
Pas assez d´eau -Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la
douchette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal
positionné
-Positionner le limiteur de
température
La chauffe-eau instantané ne
s'allume pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Filtres encrassés -Nettoyez / changez les filtres
-Clapet anti-retour bloque -Changez le clapet antiretour
Classification acoustique et
débit (voir page 56)
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
55)
Pièces détachées (voir pages 52)
Diagramme du débit
(voir page 50)
Dimensions (voir page 50)
Entretien (voir page 54)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 49 pour le réglage.
Une limitation de la température n‘est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Français
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d‘eau chaude: max. 80°C
Température recommandée: 65°C
Dimension d´arrivée: 150 ±12 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: max.70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l‘eau
potable!
4

Fault Cause Remedy
Insufficient water -Shower filter seal dirty -Clean filter seal between shower
and hose
-Non return valve hasn't moved
back
-Exchange non return valves
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-Non return valve hasn't moved
back
-Exchange non return valves
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 49. No adjustment
is necessary when using a continuous flow
water heater.
Do not use silicone containing acetic acid!
Symbol description
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Centre distance: 150 ±12 mm
Connections G 1/2: cold right - hot left
Thermal disinfection: max.70°C / 4 min
anti-pollution function
The product is exclusively designed for drinking water!
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages.After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous
flow heaters if the flow pressure is at least 0,15 MPa.
English
5

6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto.Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• I miscelatori Hansgrohe possono venire usati con
caldaie a „bassa pressione“ se la pressione di flusso è
almeno di 0,15 MPa.
Italiano
Assembly
see page 46
Test certificate (see page 56)
Cleaning
see enclosed brochure.
Operation (see page 55)
Spare parts (see page 52)
Flow diagram
(see page 50)
Dimensions (see page 50)
Maintenance (see page 54)
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
English
6

Montaggio
vedi pagg. 46
Problema Possibile causa Rimedio
Scarsità d'acqua -Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda -Limitazione dell'acqua calda
regolata male
-Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Segno di verifica (vedi pagg. 56)
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 55)
Parti di ricambio (vedi pagg. 52)
Diagramma flusso
(vedi pagg. 50)
Ingombri (vedi pagg. 50)
Manutenzione (vedi pagg. 54)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all‘anno).
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 49. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Italiano
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell‘acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Distanza di raccordo: 150 ±12 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: max.70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
7

Problema Causa Solución
Sale poca agua -filtro de la ducha sucio -limpiar/cambiar filtros entre flexo
y ducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua demasiado
baja no hay
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se
enciende
-no se ha quitado limitador de
caudal de la teleducha
-quitar limitador de caudal
-filtro de la ducha sucio -limpiar/cambiar filtros
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 49. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 ±12 mm
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
Desinfección térmica: max.70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte.Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Español
8

6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade.Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
Montaje
ver página 46
Marca de verificación (ver
página 56)
Limpiar
ver el folleto adjunto.
Manejo (ver página 55)
Repuestos (ver página 52)
Diagrama de circulación
(ver página 50)
Dimensiones (ver página 50)
Mantenimiento (ver página 54)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Español
9

Montage
zie blz. 46
Storing Oorzaak Oplossing
Weinig water -Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te
laag
-Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche
verwijderen
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Keurmerk (zie blz. 56)
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 55)
Service onderdelen (zie blz. 52)
Doorstroomdiagram
(zie blz. 50)
Maten (zie blz. 50)
Onderhoud (zie blz. 54)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 49. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Nederlands
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 ±12 mm
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: max.70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
10
