FLORABEST FKM 2400 A1 User manual

GRILLWAGEN
Sweeper FKM 2400 A1
KOMPERNASS GMBH · BURGSTRASSE 21 · D-44867 BOCHUM
www.kompernass.com
ID-Nr.: FKM 2400 A1-09/11-V2
IAN: 70718
3
Kehrmaschine
Bedienungsanleitung
Sweeper
Operating instructions
Lakaisukone
Käyttöohje
Sopmaskin
Bruksanvisning
Fejemaskine
Betjeningsvejledning
CV_70718_FKM2400A1_LB3.indd 1-3CV_70718_FKM2400A1_LB3.indd 1-3 31.10.2011 15:42:53 Uhr31.10.2011 15:42:53 Uhr

FKM 2400 A1
1
5
4
2
3
CV_70718_FKM2400A1_LB3.indd 4-6CV_70718_FKM2400A1_LB3.indd 4-6 31.10.2011 15:42:58 Uhr31.10.2011 15:42:58 Uhr

1
FKM 2400 A1
GB
IE
Index
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Information for these operating instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Copyright. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Limited liability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Warning notices. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Basic Safety Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Items supplied and transport inspection. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Disposal of the packaging. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Appliance description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Handling and operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Height adjustment of the plate brushes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Height adjustment of the push bar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Cleaning and Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Importer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2FKM 2400 A1
GB
IE
Introduction
Information for these operating instructions
These operating instructions are a component of the Sweeper FKM 2400 A1
(henceforth designated as the appliance) and they supply you with important
information about the intended use, safety and assembly as well as operation
of the appliance.
The operating instructions must be kept available in the vicinity of the appliance
at all times.
They are to be read and applied by everyone assigned to operate the appliance.
Retain these operating instructions and pass them on with the appliance to any
future owners.
Copyright
This documentation is copyright protected.
Any copying or reproduction, including as extracts, as well as the reproduction
of images, also in an altered state, is not permitted without the express written
consent of the manufacturer.
Limited liability
All technical information, data and information for the connection and operation
contained in these operating instructions correspond to the latest available at the
time of printing and, to the best of our knowledge, take into account our previous
experience and know-how.
No claims can be derived from the details, illustrations and descriptions in these
instructions.
The manufacturer assumes no responsibility for damage caused by failure to
observe these instructions, improper use, incompetent repairs, making unauthorised
modifications or for using unapproved replacement parts.
Intended use
This sweeper is intended exclusively for the sweeping of flat and dry surfaces,
such as driveways, patios, courtyards, etc.. This appliance is intended for use
only in domestic environments, not for commercial purposes. No liability will be
accepted for damage caused by misuse or improper handling, unauthorised
modification or the use of force.
No warranty claims of any kind will be accepted for damage caused by improper
use, incompetent repairs, unauthorised modifications or for the use of unapproved
relacement parts. The operator alone bears the liability.

3
FKM 2400 A1
GB
IE
Warning notices
In these extant operating instructions the following warning notices are used:
WARNING
A warning at this risk level indicates a potentially dangerous
situation.
If the dangerous situation is not avoided it can lead to physical injuries.
Pay heed to the directives in this warning to avoid physical injuries.►
IMPORTANT
A warning at this risk level indicates potential property damage.
If the situation is not avoided it can lead to property damage.
Pay heed to the directives in this warning to avoid property damage.►
NOTICE
A notice indicates additional information that can assist you in the handling►
of the appliance.
Safety
In this section you receive important safety information regarding the handling
of the appliance. This appliance complies with the statutory safety regulations.
Incorrect usage can lead to injuries and property damage.
Basic Safety Instructions
For safe handling of the appliance observe the following safety instructions:
This appliance is not intended for use by individuals (including children)■
with restricted physical, physiological or intellectual abilities or deficiences
in experience and/or knowledge unless they are supervised by a person
responsible for their safety or receive from this person instruction on how the
appliance is to be used.
Children should be supervised to ensure that they do not play with the appliance.■

4FKM 2400 A1
GB
IE
Before taking it into use, the appliance and its working equipment is to be■
checked in regard to its orderly condition and operational safety. If the
condition is not "without fault", it may not be used.
The operator is required to use the appliance as intended. The operator is■
required to take into account the local conditions and his/her operating style
when working with the appliance, in particular with regard to third parties,
and especially towards children.
This appliance is not suitable for the sweeping up of health-hazardous■
substances.
This appliance is not suitable for the sweeping up of liquids.
■
Do not sweep up burning or smouldering objects, such as cigarettes, matches■
or similar.
If glass, metal or other materials have to be removed from the collecting■
container, please wear a pair of stout gloves.
NEVER sweep up explosive liquids, flammable gases or undiluted acids and■
solvents! These include petrol, paint thinner or heating oil, which, by swirling
with the air, can form explosive vapours or mixtures, as well as acetone, undiluted
acids and solvents, as these can attack the materials used on the appliance.
Items supplied and transport inspection
The appliance is delivered with the following components as standard:
1 x Push bar, upper element▯
1 x Push bar, lower element▯
1 x Sweeper with collecting container▯
2 x Plate brushes▯
1 x Operating instruction▯
4x 2x 6x 2x 2x
NOTICE
Check the contents to ensure everything is present and for signs of visible►
damage.
If the items supplied are incomplete, or damaged due to defective packaging►
or transportation, contact the Service Hotline (see section Service).

5
FKM 2400 A1
GB
IE
Unpacking
Remove the appliance and these operating instructions from the carton.♦
Remove all packaging material.♦
WARNING
Packaging material should not be used as a play thing by children. There is►
a risk of suffocation!
Disposal of the packaging
The packaging protects the appliance from transport damage. The packaging
materials are selected from the point of view of their environmental friendliness
and disposal technology and are therefore recyclable.
The recirculation of packaging into the material circuit saves on raw material and
reduces the amount of waste generated. Dispose of packaging material that is
no longer needed according to the regionally established regulations.
NOTICE
If possible preserve the appliance's original packaging during the warranty►
period so that in the case of a warranty claim you can package the appliance
properly for return.
Appliance description
Push bar, upper element
2Push bar, lower element
3Plate brush
4Adjustment screw for adjusting the height of the plate brushes
5Collecting container

6FKM 2400 A1
GB
IE
Assembly
NOTICE
The plate brushes► 3and the assembly material are stowed in the collecting
container 5.

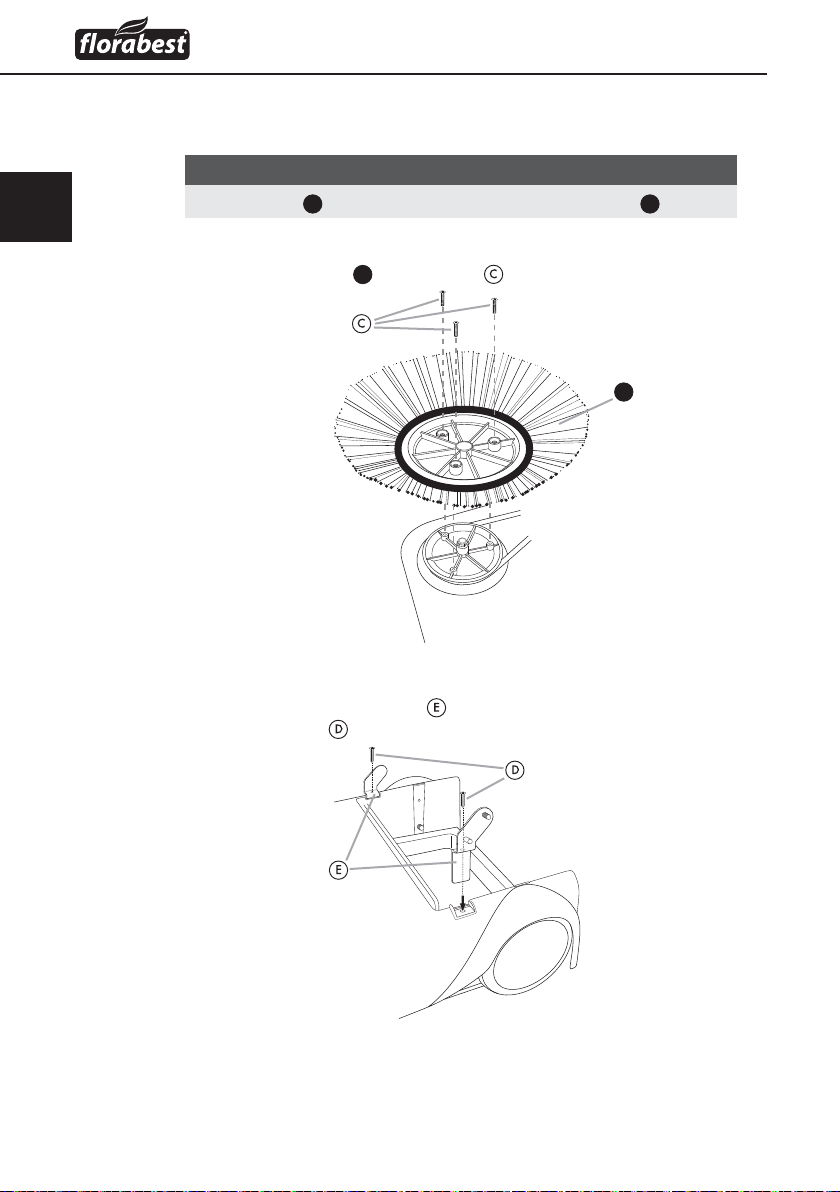

Step 1
Firmly screw the plate brushes♦ 3with 3 screws each to the acceptor plates.
Step 2
Insert the push bar brackets♦ into the receiver slots and then tighten them
firmly with the mounting screws .
3

7
FKM 2400 A1
GB
IE

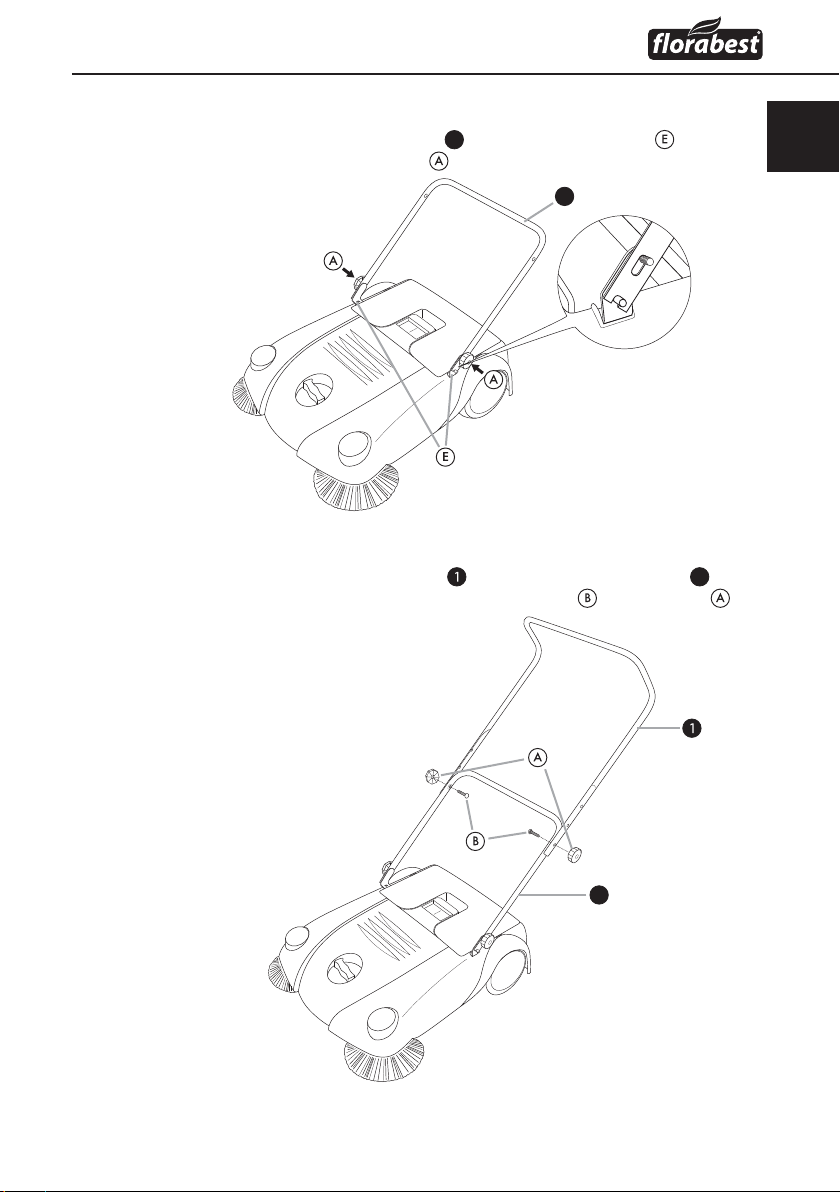

Step 3
Insert the push bar lower element♦ 2into the push bar mounting and
tighten it down with 2 lock nuts .
Step 4
Insert the push bar upper element♦ into the push bar lower element 2
and screw it firmly into place with 2 mounting screws and 2 lock nuts .
2
2

8FKM 2400 A1
GB
IE
Step 5
Insert the collecting container♦ 5into the sweeper.
Handling and operation
By pushing the sweeper the plate brushes 3and sweeping brushes are set into
rotatation via belt drives. The rotating plate brushes 3sweep the dirt to the
middle. The dirt is then lifted up by the two sweeping brushes and carried into
the collecting container 5.
Height adjustment of the plate brushes
Depending on the application and wear and tear, the plate brushes 3can be
steplessly adjusted in their operating height.
To do this, turn the adjustment screw 4to the right to raise the plate brushes 3,
resp. to the left to lower the plate brushes 3.
Height adjustment of the push bar
The push bar can be adjusted in three stages, to the heights of approx. 99 -
95 - 90 cm.
Remove the lock nuts and associated mounting screws .
Select the one pair of the 3 sets of holes on the push handle upper element
best suited to your needs and then rescrew the push bar firmly together with the
lock nuts and the mounting screws .
5

9
FKM 2400 A1
GB
IE
Cleaning and Care
IMPORTANT
Potential damage to the appliance.
Do not use aggressive or abrasive cleaners as they may damage the upper►
surfaces.
Clean the housing and the collecting container 5with a slightly moist cloth and
a mild detergent.
Snagged leaves, grasses and small twigs that may have become entangled in
the plate brushes 3and sweeping brushes are best cut loose with a knife or
scissors and then disposed of.
Storage
Before putting it into storage, empty the collecting container 5.
For space-saving storage, the push bar can be folded over and the appliance
placed on the collecting container 5.
For this, loosen the lock nuts on the lower element of the push handle 2and
pull it towards itself. The push bar can now be folded over.
5
2

10 FKM 2400 A1
GB
IE
Disposal
Dispose of the appliance through an approved disposal centre or at your community
waste facility. Pay heed to the applicable regulations. If in doubt, consult your
waste disposal center. Dispose of all packaging materials in an environmentally
responsible manner.
Appendix
Technical data
Working width 67 cm
Capacity of collecting container 13.7 l
Sweeping capacity (at 4 km/h) approx. 2400 m2/h
Dimensions (L x D x H) approx. 66 x 67 x 99 cm
Weight approx. 8.8 kg
Warranty
With this appliance you receive a 3 year warranty from the date of purchase.
This appliance has been manufactured with care and meticulously examined
before delivery.
Please retain your receipt as proof of purchase. In the event of a warranty claim,
please make contact by telephone with our Customer Service department. Only
in this way can a post-free dispatch for your goods be assured.
NOTICE
The warranty covers only claims for material and maufacturing defects,►
not for transport damages, worn parts or for damage to fragile compo-
nents, e.g. buttons or switches.
This appliance is intended solely for private, non-commercial use. If this product
has been subjected to improper or inappropriate handling, abuse, or modifica-
tions not carried out by one of our authorised sales and service outlets, the
warranty becomes void.
Your statutory rights are not restricted in any way by this warranty. The warranty
period will not be extended as a result of repairs made under warranty. This applies
also to replacement and repaired parts.
Possible damage and/or faults present at the time of purchase must be reported
immediately after unpacking or, at the very latest, within two days after the
purchase date.
After expiry of the warranty period incidental repairs are subject to payment.

11
FKM 2400 A1
GB
IE
Service
Service Great Britain
Tel.: [phone] (£ 0.10/Min.)
E-Mail: [email protected]
IAN 70718
Service Ireland
Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [email protected]
IAN 70718
Importer
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com

12 FKM 2400 A1

13
FKM 2400 A1
FI
Sisällysluettelo
Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tätä käyttöohjetta koskevia tietoja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tekijänoikeus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Vastuun rajoittaminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Määräystenmukainen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Varoitukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Tärkeitä turvallisuusohjeita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Toimituslaajuus ja kuljetuksen jälkeinen tarkastus . . . . . . . . . . . . . . . . . . 16
Purkaminen pakkauksesta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Pakkauksen hävittäminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Laitteen kuvaus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Lautasharjojen korkeussäätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Työntökaaren korkeussäätö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Säilytys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Hävittäminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Liite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Maahantuoja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

14 FKM 2400 A1
FI
Johdanto
Tätä käyttöohjetta koskevia tietoja
Tämä käyttöohje on lakaisukoneen FKM 2400 A1 (jatkossa laite) osa ja siinä
annetaan tärkeitä ohjeita laitteen määräystenmukaisesta käytöstä, turvallisuudesta,
pystytyksestä sekä käytöstä.
Käyttöohjeen on aina oltava laitteen lähellä helposti saatavilla.
Jokaisen laitteen käytön kanssa tekemisissä olevan henkilön on luettava se ja
noudatettava sitä.
Säilytä käyttöohje ja luovuta sen laitteen mukana mahdolliselle seuraavalle
omistajalle.
Tekijänoikeus
Tämä dokumentti on suojattu tekijänoikeudellisesti.
Kaikenlainen monistaminen tai kopiointi, myös osittain, sekä kuvien toistaminen,
myös muutettuna, on sallittua ainoastaan valmistajan kirjallisella luvalla.
Vastuun rajoittaminen
Kaikki tämän käyttöohjeen sisältämät tekniset tiedot, liitäntää ja käyttöä koskevat
tiedot ja ohjeet vastaavat viimeisintä tilaa painohetkellä ja ne on annettu tähän-
astiset kokemuksemme ja tietomme huomioiden parhaan tietomme mukaisesti.
Tämän käyttöohjeen tietojen, kuvien ja kuvausten perusteella ei voida esittää
minkäänlaisia vaatimuksia.
Valmistaja ei vastaa vahingoista, joiden syynä on ohjeen noudattamatta jättä-
minen, muu kuin määräystenmukainen käyttö, virheellisesti suoritetut korjaukset,
luvattomasti suoritetut muutokset tai muiden kuin hyväksyttyjen varaosien käyttö.
Määräystenmukainen käyttö
Lakaisukone on tarkoitettu ainoastaan tasaisten ja kuivien pintojen, kuten esim.
ajoteiden, terassien, pihojen jne. lakaisuun. Laite on tarkoitettu ainoastaan yksi-
tyiskäyttöön, ei ammattitarkoituksiin. Valmistaja ei vastaa vahingoista, joiden syy-
nä on virheellinen tai asiaton käsittely, väkivallan käyttö tai luvattomat muutokset.
Emme vastaa mistään määräystenvastaisesta käytöstä, asiattomista korjauksista,
luvattomasti suoritetuista muutoksista tai muiden kuin sallittujen varaosien käytöstä
johtuvista vahingoista. Vastuu on ainoastaan käyttäjällä.

15
FKM 2400 A1
FI
Varoitukset
Seuraavassa käyttöohjeessa käytetään seuraavia varoituksia:
VAROITUS
Tämän vaaratason varoitus varoittaa mahdollisesta vaarallisesta
tilanteesta.
Mikäli vaarallista tilannetta ei estetä, se voi aiheuttaa loukkaantumisia.
Tämän varoituksen ohjeita on noudatettava henkilöiden loukkaantumisen►
estämiseksi.
HUOMIO
Tämän vaaratason varoitus varoittaa mahdollisesta esineva-
hingosta.
Mikäli tilannetta ei estetä, se voi aiheuttaa esinevahinkoja.
Noudata tämän varoituksen ohjeita esinevahinkojen välttämiseksi.►
OHJE
Ohje sisältää lisätietoja, jotka helpottavat laitteen käsittelyä.►
Turvallisuus
Tämä luku sisältää tärkeitä turvaohjeita, joita on noudatettava laitteen käsittelyssä.
Tämä laite on säädettyjen turvallisuusmääräysten mukainen.
Asiaton käsittely voi aiheuttaa henkilö- ja esinevahinkoja.
Tärkeitä turvallisuusohjeita
Laitteen turvallisessa käsittelyssä on noudatettava seuraavia turvaohjeita:
Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset)■
käyttöön, joiden rajoitetut, fyysiset, aistilliset tai henkiset kyvyt tai kokemuksen
ja/tai tiedon puute estävät käytön, lukuun ottamatta tilanteita, joissa heitä
valvoo turvallisuudesta vastaava henkilö tai joissa he ovat saaneet tältä
ohjeita laitteen käytöstä.
Lapsia on valvottava, jotta varmistettaisiin, etteivät he leiki laitteella.■

16 FKM 2400 A1
FI
Laite ja sen työvälineet on tarkastettava ennen käyttöä asianmukaisen kunnon■
ja käyttöturvallisuuden varmistamiseksi. Mikäli kunto ei ole moitteeton, laitetta
ei saa käyttää.
Käyttöhenkilön on käytettävä laitetta määräystenmukaisesti. Ajotavassa on■
otettava huomioon paikalliset olosuhteet ja laitteella työskenneltäessä on
otettava huomioon muut, erityisesti lapset.
Laite ei sovellu terveyttä vaarantavien aineiden lakaisemiseen.■
Laite ei sovellu nesteiden lakaisemiseen.■
Älä lakaise palavia tai hehkuvia esineitä, kuten esim. savukkeita, tulitikkuja■
tai vastaavia.
Kun poistat lasia, metallia tai muita materiaaleja keruusäiliöstä, käytä tukevia■
käsineitä.
Älä koskaan lakaise räjähtäviä nesteitä, palavia kaasuja tai laimentamattomia■
happoja ja liuotinaineita! Näin luetaan bensiini, maalinohennin tai lämmitysöljy,
jotka ilmassa pyöriessään voivat muodostaa räjähtäviä höyryjä tai seoksia,
lisäksi asetoni, laimentamattomat hapot ja liuotinaineet, koska ne vahingoitta-
vat laitteessa käytettyjä materiaaleja.
Toimituslaajuus ja kuljetuksen jälkeinen tarkastus
Laitteen toimitussisältöön kuuluvat vakiona seuraavat komponentit:
1 x työntökaaren yläosa▯
1 x työntökaaren alaosa▯
1 x lakaisukone ja keruusäiliö▯
2 x lautasharja▯
1 x käyttöohje▯
4x 2x 6x 2x 2x
OHJE
Tarkasta toimituksen täydellisyys ja mahdolliset näkyvät vauriot.►
Jos toimitus ei ole täydellinen tai havaitset puutteellisesta pakkauksesta►
tai kuljetuksesta aiheutuneita vaurioita, käänny huollon palvelunumeron
puoleen (katso luku Huolto).

17
FKM 2400 A1
FI
Purkaminen pakkauksesta
Ota laite ja käyttöohje pakkauksesta.♦
Poista koko pakkausmateriaali♦
VAROITUS
Pakkausmateriaaleja ei saa käyttää lasten leikkeihin. Ne voivat aiheuttaa►
tukehtumisvaaran.
Pakkauksen hävittäminen
Pakkaus suojaa laitetta kuljetusvaurioilta. Pakkausmateriaalit on valittu ympäristöys-
tävälliset ja hävittämistä koskevat seikat huomioonottaen ja ne voi siksi kierrättää.
Pakkauksen palauttaminen materiaalikiertoon säästää raaka-aineita ja vähentää
jätteiden määrää. Hävitä pakkausmateriaalit käytön jälkeen paikallisten voimassa
olevien määräysten mukaisesti.
OHJE
Mikäli mahdollista, säilytä alkuperäinen pakkaus laitteen takuuajan keston►
ajan, jotta laite voidaan pakata takuutapauksessa asianmukaisesti.
Laitteen kuvaus
Työntökaaren yläosa
2Työntökaaren alaosa
3Lautasharja
4Säätöruuvi lautasharjojen korkeussäätöön
5Keruusäiliö

18 FKM 2400 A1
FI
Asennus
OHJE
Lautasharjat► 3ja asennusmateriaali sijaitsevat keruusäiliössä 5.
Vaihe 1
Ruuvaa lautasharjat♦ 3kukin 3 ruuvilla kiinnityslautasiin.
Vaihe 2
Työnnä työntökaaren pidikkeet♦ kiinnitysaukkoon ja ruuvaa ne paikoilleen
kiinnitysruuveilla .
3
