Introduction
Information for these operating instructions
These operating instructions are a component of the Trolley Barbeque FGW 84 A1
(hereafter designated as the appliance) and they supply you with important
information about the intended use, safety and assembly as well as operation of
the appliance.
The operating instructions must constantly be kept available close to the appliance.
They are to be read and applied by everyone occupied with operating the
appliance.
Retain these operating instructions and pass them on, with the appliance, to any
future owner.
Copyright
This documentation is copyright protected.
All reproductions or duplications, also as extracts, as well as representations of
the illustrations, even in an altered state, are only permitted with the written
approval of the manufacturer.
Intended use
This trolley barbecue is intended exclusively for the preparation of grilled foods.
It is suitable only for use outdoors. This trolley barbecue is intended for use only
in domestic environments, not for commercial applications.
No liability will be accepted for damage resulting from incorrect or improper
usage, the application of force or unauthorised modifications.
WARNING
Risks from unintended use!
Risks can arise if the appliance is used for unintended purposes and/or other
types of use.
Use the appliance exclusively for its intended purposes.►
Observe the procedures described in these operating instructions.►
The manufacturer assumes no responsibility for damage caused by improper use,
inappropriate repairs, making unauthorised changes or for using unapproved
replacement parts.
The operator alone bears liability.
Buch_61339_LB3 indb Abs1 2 30 11 2010 17 42 42 Uhr

3
Safety
FGW 84 A1
GB
IE
Safety
In this chapter you will receive important safety information regarding handling
of the appliance.
This appliance complies with the statutory safety regulations.
Incorrect usage can lead to personal injury and property damage.
Basic Safety Instructions
WARNING
Warnings about burns!
When it is in use, ensure that the trolley barbecue is standing on a firm and►
solid surface, otherwise it could tip over.
IMPORTANT! During use the trolley barbecue will become very hot and►
therefore may not be moved, otherwise it could tip over.
When grilling, wear appropriate grilling gloves and use a grilling tong.►
NEVER leave a heated up grill unsupervised. Keep children and pets well►
away from a hot grill.
Allow the trolley barbecue to cool down completely before cleaning it.►
Caution! For igniting and reigniting, do not use spiritus, petrol or similar►
liquids! Use only ignition aids complying with EN1860-3. The deflagration
could cause an uncontrollable development of heat.
NEVER use water to extinguish the glowing charcoal.►
WARNING
Warning in regard to suffocation!
Use the trolley barbecue ONLY outdoors!►
Do not operate the trolley barbeque in indoor rooms or roofed-over areas.►
Buch_61339_LB3 indb Abs4 3 30 11 2010 17 42 42 Uhr

4
Items supplied
FGW 84 A1
GB
IE

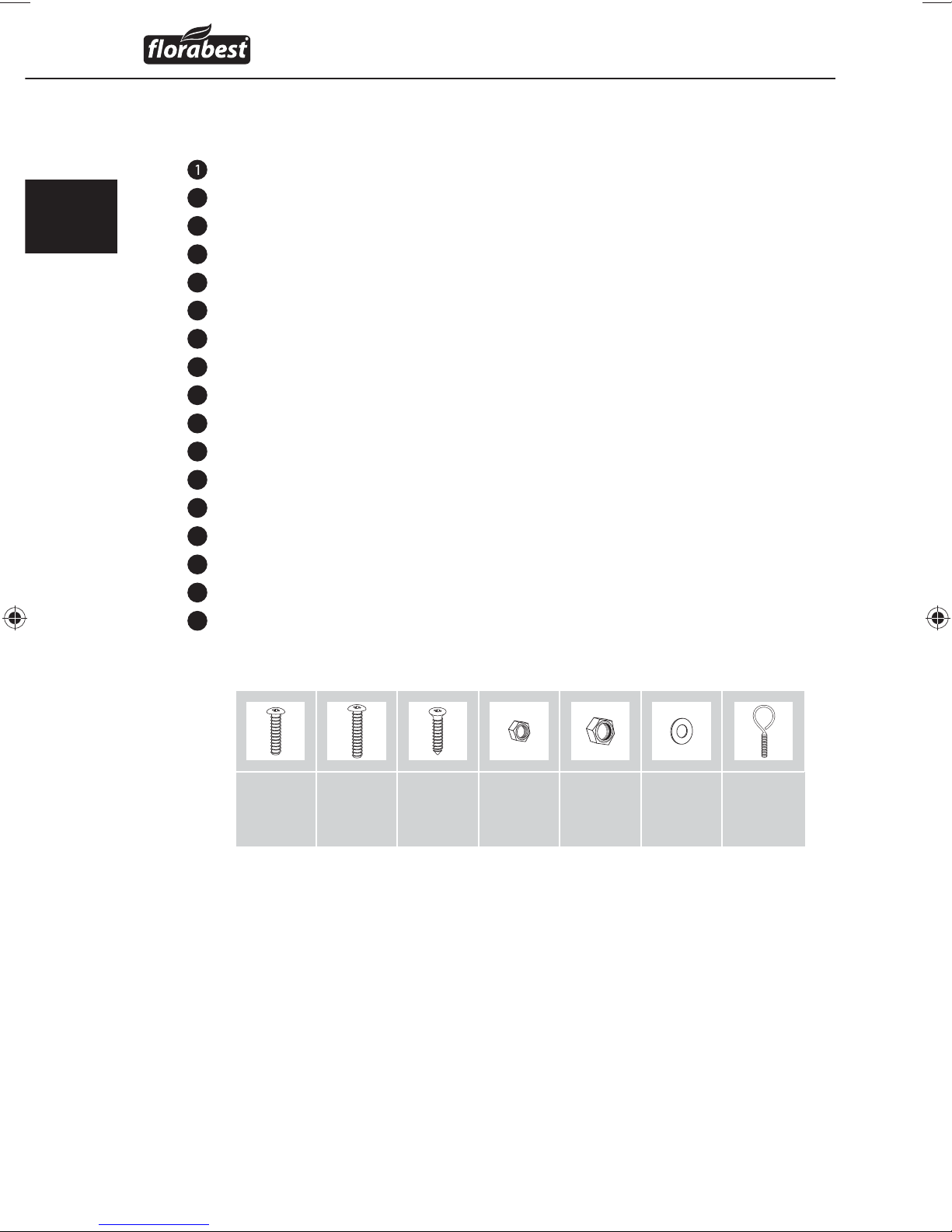

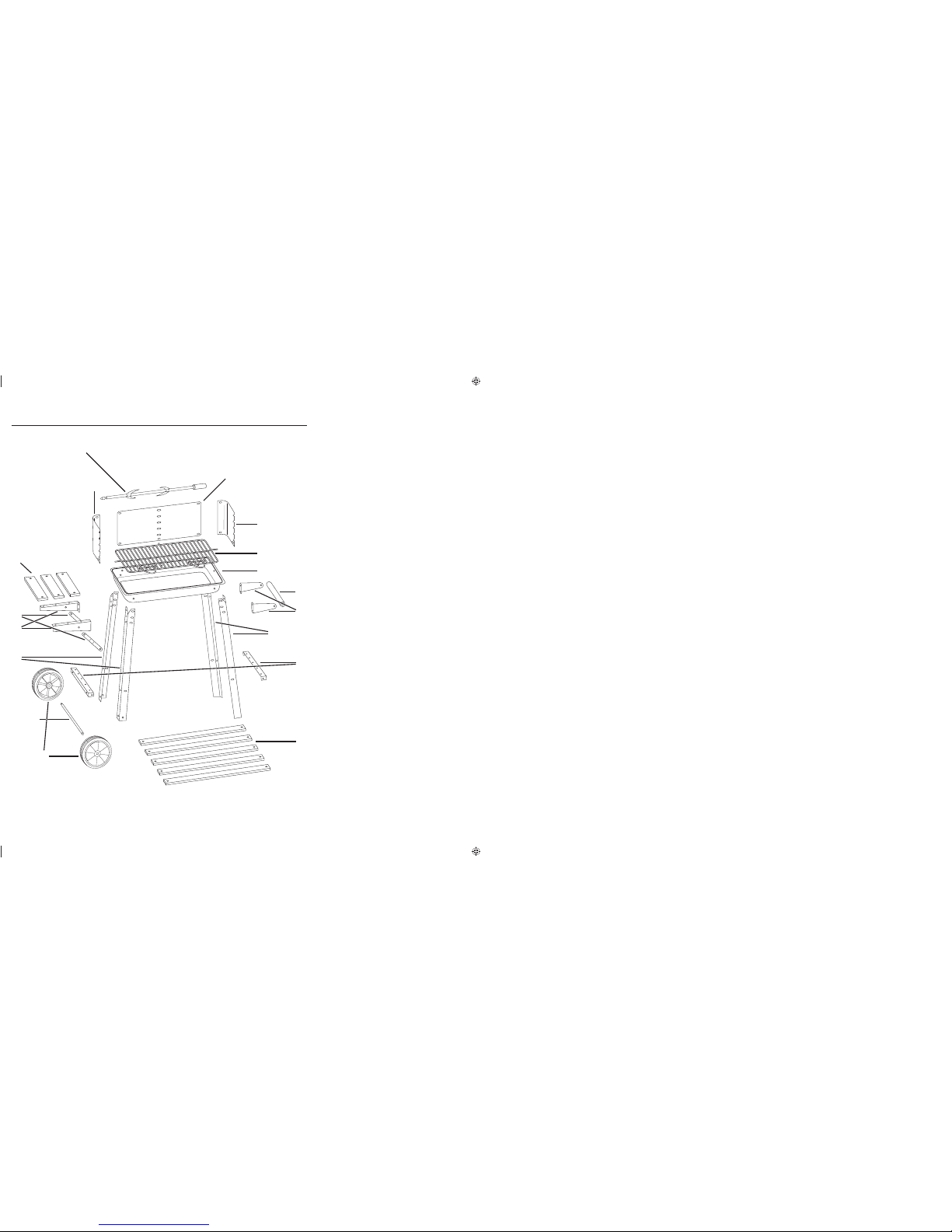

Items supplied
1 x Barbecue skewer (incl. 2 x barbecue racks and 1 x wooden handle)
21 x Wind protector, left
31 x Wind protector, middle
41 x Wind protector, right
51 x Grill grate (including 2 handles)
61 x Firebowl
71 x Handle
82 x Handle holder, short
92 x Stand braces
10 2 x Cross braces
11 5 x Storage slats, long
12 2 x Wheels
13 1 x Axle
14 2 x Wheel brace
15 2 x Storage holder, long
16 2 x Reinforcing braces
17 3 x Storage slats, short
Connection elements
M5x10
25x
M5x12
22x
Ø4x10
2x
M5
47x
M8
2x
Ø5.4
47x
M4x10
2x
Assembly
Preparing for assembly
Allow yourself plenty of time for the assembly of the trolley barbecue. Secure a
level workplace of about two to three square meters. Remove all individual items
from the packaging and place them where they are conveniently handy. Check
the items to ensure that that they are all present and without any damage.
Buch_61339_LB3 indb Abs3 4 30 11 2010 17 42 42 Uhr

5
Assembly
FGW 84 A1
GB
IE
Required assembly material
Hammer
Philips-type screwdriver
Open-ended spanners SW 8 mm, SW 13 mm
IMPORTANT
To avoid possible injury, the screw heads should always face outwards.►
First tighten all screw connections down when the assembly is complete,
this will help avoid undesirable material tensions.

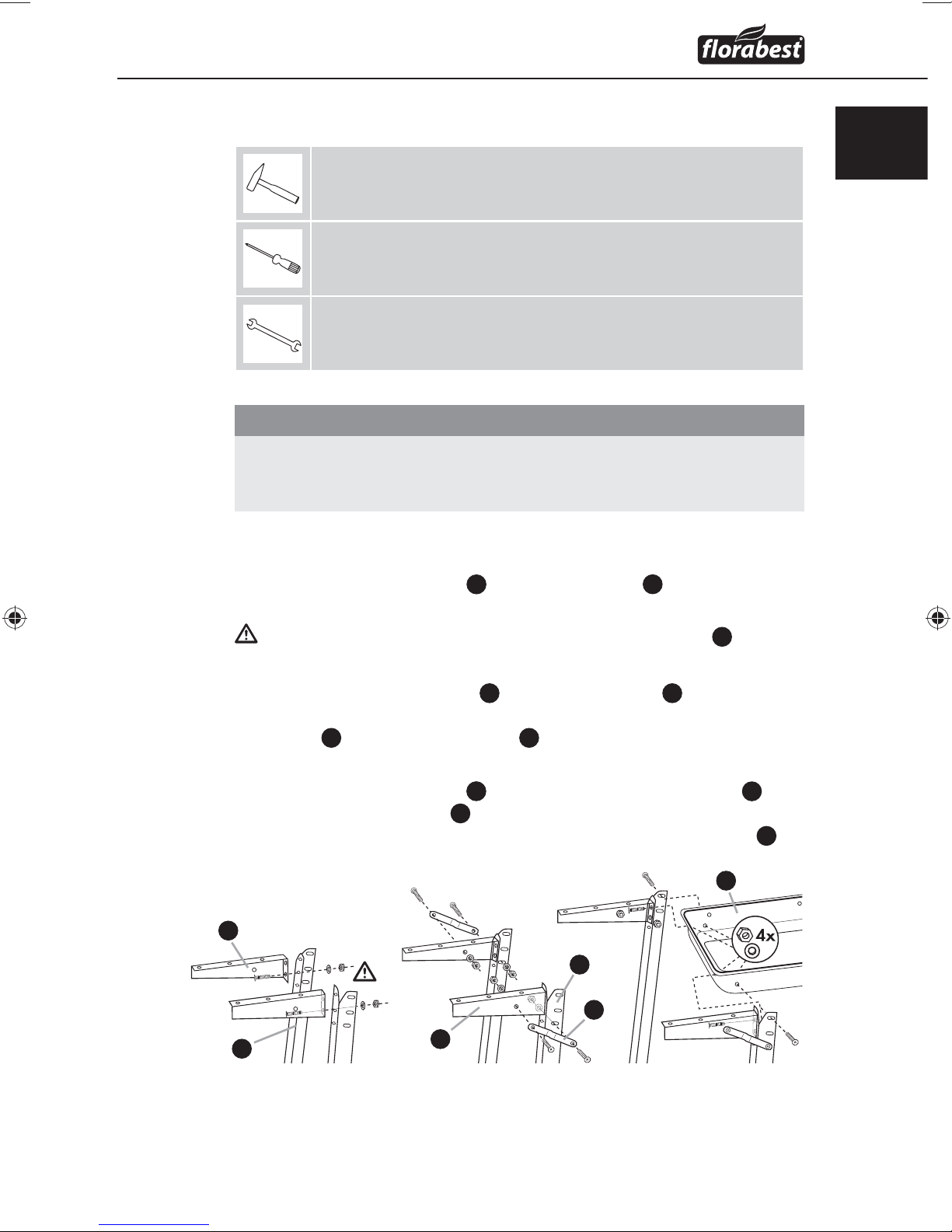

Step 1
Connect the storage holder♦ 15 with the wheel brace 14 by means of the
washers Ø 5.4, M5 x 10 screws and nuts M5.
Please take note that only the lower hole of the storage holder 15 is to be
used for the screws.
Secure the reinforcing braces♦ 16 with the wheel braces 14 by means of
the washers Ø 5.4, M5 x 10 screws and nuts M5. Secure the reinforcing
braces 16 with the storage holders 15 by means of the washers Ø 5.4,
M5 x 10 screws and nuts M5.
Assemble the wheel braces♦ 14 , with the assembled storage holder 15 ,
to the left of the fire bowl 6by means of the washers Ø 5.4, 2 M5x12
screws and nuts M5. For this, use the upper hole in the wheel braces 14 .
15
15
14
14
16
6
Buch_61339_LB3 indb Abs3 5 30 11 2010 17 42 43 Uhr

6
Assembly
FGW 84 A1
GB
IE

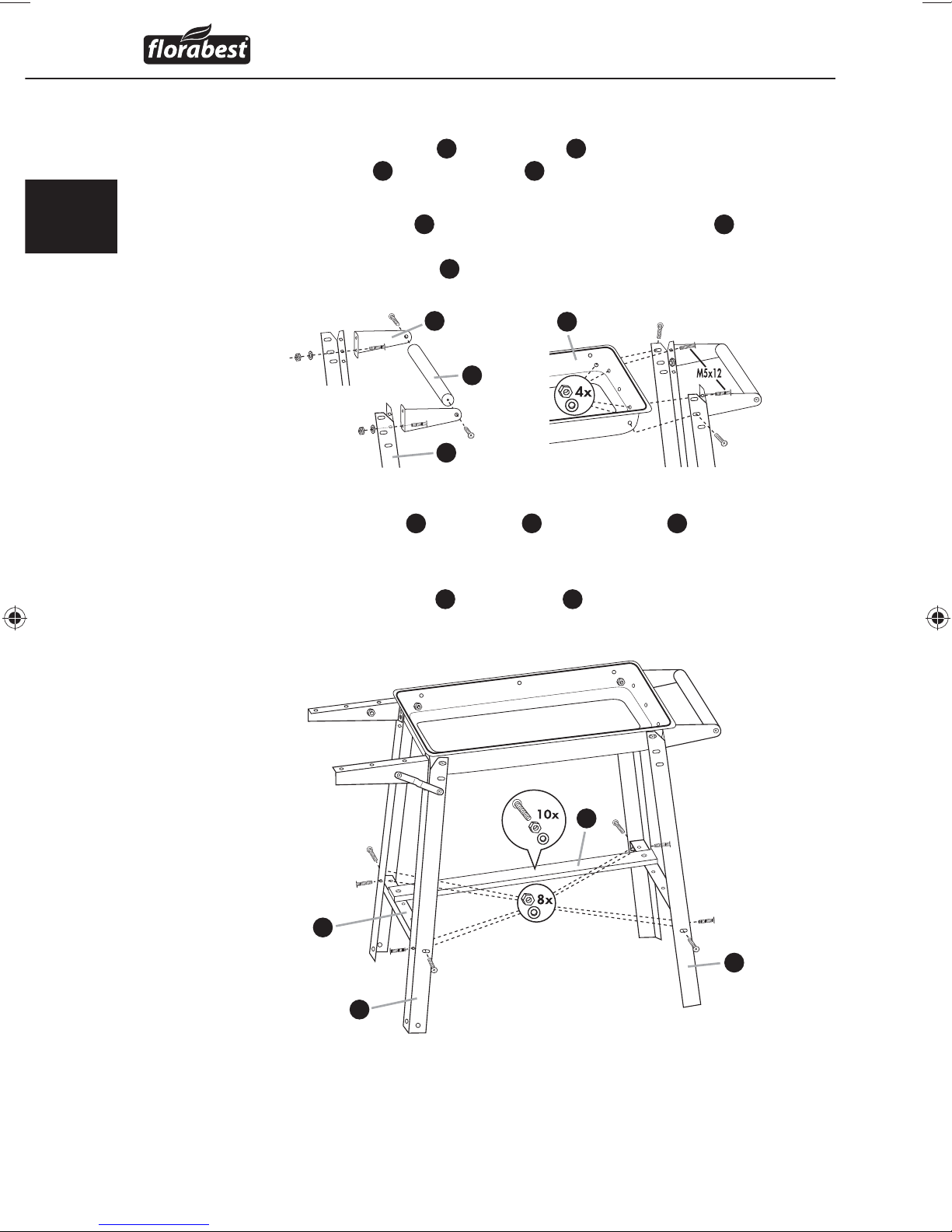

Step 2
Assemble the handle holder♦ 8and stand braces 9as described in step 1.
Fix the handle 7between the short handle holders 8and then secure
them by means of the wood screws Ø 4 x 10.
Assemble the stand braces♦ 9, with the assembled handle, to the right of
the fire bowl 6by means of M5 x 12 screws, washers Ø 5.4, M5x10
screws and nuts M5. For this, use the upper hole in the stand braces 9.
M5x10
M5x10
Step 3
Place the cross braces♦ 10 , with the 5 holes upwards, between the wheel
braces 14 and the stand braces 9. Screw these together by means of the
washers Ø 5.4, M5 x 10 screws and nuts M5.
Fix the five storage slats♦ 11 to the cross braces 10 . Screw these together by
means of the washers Ø 5.4, M5x12 screws and nuts M5.
8
7
9
6
10
14
11
9
Buch_61339_LB3 indb Abs3 6 30 11 2010 17 42 43 Uhr

7
Assembly
FGW 84 A1
GB
IE
Step 4
Assemble the three storage slats♦ 17 on the storage holder 15 by means of
the washers Ø 5.4, M5x12 screws and nuts M5.
Step 5
Guide the axle♦ 13 through the lower boreholes on the wheel braces 14
and secure the placed-on wheels 12 with the self-securing nuts M8.
Step 6
Secure the wind protector elements♦ 234with 2 M5x10 screws,
washers Ø 5.4 and nuts M5 (only at the top). When done, screw the wind
protector elements 234from inside onto the firebowl 6by means of
the washers Ø 5.4, 2 M5 x 12 screws, 3 M5 x 10 screws and nuts M5.
5x
17
15
12
13
14
2
3
4
6
Buch_61339_LB3 indb Abs3 7 30 11 2010 17 42 43 Uhr

8
Assembly
FGW 84 A1
GB
IE
Step 7
Secure the wooden grip onto the rear part of the skewer (straight edge)♦
with light hammer blows. Slide the barbecue racks onto the skewer.
Secure the barbeque racks with the eye screws M4 x 10.
Assemble the two handles onto the grill grate♦ 5.
Step 8
Place the grill grate♦ 5and the skewer garniture into the wind
protector 234.
To finish the assembly, tighten all screw connections firmly.♦
5
5
2
34
Buch_61339_LB3 indb Abs3 8 30 11 2010 17 42 44 Uhr

9
Initial use / Cleaning and Care
FGW 84 A1
GB
IE
Initial use
NOTICE
Before the first use, the grill must be warmed up for at least 30 minutes.►
WARNING
Warnings about burns!
Warning! For igniting and reigniting, do not use spiritus, petrol or similar liquids!
Use only ignition aids complying with EN1860-3. The deflagration could
cause an uncontrollable development of heat.
Build up a small pile of charcoal in the firebowl.■
Ignite one or two firelighters with a match or cigarette lighter then lay them■
on the charcoal pile.
Allow the firelighters to burn for 2 to 4 minutes. Then slowly start filling the■
firebowl with charcoal.
After about 20 minutes the charcoal will display a white coating of ash.■
The optimal burning temperature has now been reached.
Distribute the charcoal, using a suitable metallic implement, evenly in the■
firebowl.
Insert the grill grate and start the barbecue.■
Cleaning and Care
WARNING
Warnings about burns!
Before cleaning it or putting it into storage, allow the trolley barbecue to cool►
down completely. NEVER use water to extinguish the glowing charcoal.
IMPORTANT
Do not use abrasive or aggressive cleaning agents, they can damage the►
enamelled pieces..
For normal cleaning, use a cloth and water with standard detergent.
For heavy soiling on the enamelled parts, use a standard commercial enamel
cleaner. Pay heed to the instructions supplied by the manufacturer of the cleaning
agent being employed. Clean the grill grate with detergent and a household
sponge.
Buch_61339_LB3 indb Abs3 9 30 11 2010 17 42 44 Uhr

10
Disposal / Technical data
FGW 84 A1
GB
IE
Disposal
Dispose of flammable materials carefully and with regard to the
environment. Fundamentally dispose of remaining waste ONLY into
containers made of metal and intended for this purpose or made of
non-flammable materials.
Dispose of the Trolley Barbecue through an approved waste disposal centre or
at your community waste facility. Observe the currently applicable regulations.
In case of doubt, please contact your waste disposal centre.
Dispose of all packaging materials in an environmentally friendly manner.
Technical data
Dimensions (assembled) approx. 83 x 86,5 x 43,5 cm
Grill grate approx. 48,3 x 28,3 cm
Weight approx. 7 kg
Firebowl capacity approx. 1 kg
Buch_61339_LB3 indb Abs3 10 30 11 2010 17 42 44 Uhr

11
Appendix
FGW 84 A1
GB
IE
Appendix
Warranty
You receive a 3-year warranty for this appliance as of the purchase date. This
appliance has been manufactured with care and meticulously examined before
delivery.
Please retain your receipt as proof of purchase. In the case of a warranty claim,
please make contact by telephone with our service department. Only in this way
can a post-free despatch for your goods be assured.
NOTICE
The warranty covers only claims for material and maufacturing defects, not►
for transport damages, wearing parts or for damage to fragile components,
e.g. switches.
This product is for private use only and is not intended for commercial applications.
In the event of misuse and improper handling, use of force and interference not
carried out by our authorized service branch, the warranty will become void.
Your statutory rights are not restricted in any way by this warranty. The warranty
period will not be extended as a result of repairs made under warranty. This
applies also to replaced and repaired parts.
Damages and defects discovered on purchase are to be reported directly after
unpacking, at the latest two days after the date of purchase.
On the lapse of the warranty period, all repairs carried out are liable to charges.
Service
DES UK LTD
Tel.: [phone] (£ 0.10 / minute)
E-Mail: [e-mail]
Kompernass Service Ireland
Tel: [phone] (0,082 EUR/Min.)
Standard call rates apply. Mobile operators may vary.
E-Mail: [e-mail]
Importer
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
Buch_61339_LB3 indb Abs3 11 30 11 2010 17 42 44 Uhr

Buch_61339_LB3 indb Abs3 12 30 11 2010 17 42 44 Uhr

13
FGW 84 A1
FI
Sisällysluettelo
Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tätä käyttöohjetta koskevia tietoja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tekijänoikeus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Määräystenmukainen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Tärkeitä turvallisuusohjeita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Toimituslaajuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Liitoselementit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Asennuksen esivalmistelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Tarvittava asennusmateriaali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Käyttöönotto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Hävittäminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Liite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Maahantuoja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Buch_61339_LB3 indb Abs2 13 30 11 2010 17 42 44 Uhr

14
Johdanto
FGW 84 A1
FI
Johdanto
Tätä käyttöohjetta koskevia tietoja
Tämä käyttöohje on osa grillivaunua FGW 84 A1 (jatkossa "laite") ja se antaa
tärkeitä ohjeita laitteen määräystenmukaisesta käytöstä, turvallisuudesta, raken-
teesta ja ohjauksesta.
Käyttöohjeen on oltava jatkuvasti käytettävissä laitteen lähellä. Jokaisen laitetta
käyttävän henkilön on luettava se ja noudatettava sitä.
Säilytä tämä käyttöohje ja luovuta se eteenpäin laitteen mukana seuraavalle
omistajalle.
Tekijänoikeus
Tämä asiakirja on suojattu tekijänoikeuden perusteella.
Kaikenlainen monistaminen tai jälkipainatus, myös osittain, sekä kuvien toista-
minen, myös muutetussa tilassa, on sallittua ainoastaan valmistajan kirjallisella
suostumuksella.
Määräystenmukainen käyttö
Grillivaunu on tarkoitettu ainoastaan grillattavaksi soveltuvien ruokien valmistukseen.
Se soveltuu ainoastaan ulkona käytettäväksi. Tämä grillivaunu on tarkoitettu aino-
astaan yksityisiin kotitalouksiin, eikä sitä ole suunniteltu kaupallisiin tarkoituksiin.
Valmistaja ei vastaa vahingoista, jotka aiheutuvat väärinkäytöstä tai asiattomasta
käsittelystä, voiman käytöstä tai luvattomista muutoksista.
VAROITUS
Määräystenvastaisen käytön aiheuttama vaara!
Laite saattaa aiheuttaa vaaraa, jos sitä käytetään määräystenvastaisesti ja/tai
toisella tavalla.
Käytä laitetta ainoastaan määräystenmukaisesti.►
Noudata tässä käyttöohjeessa kuvattuja toimintatapoja.►
Valmistaja ei vastaa minkäänlaisista määräystenvastaisesta käytöstä, virheellisistä
korjauksista, luvattomista muutoksista tai muiden kuin hyväksyttyjen varaosien
käytöstä aiheutuvista vahingoista.
Vastuu on yksin omaan käyttäjäyrityksellä.
Buch_61339_LB3 indb Abs1 14 30 11 2010 17 42 44 Uhr

15
Turvallisuus
FGW 84 A1
FI
Turvallisuus
Tässä luvussa annetaan tärkeitä turvaohjeita laitteen käsittelyyn.
Tämä laite vastaa säädettyjä turvallisuusmääräyksiä.
Asiaton käyttö voi johtaa henkilö- ja esinevahinkoihin.
Tärkeitä turvallisuusohjeita
VAROITUS
Varoitus palovammoista!
Aseta grillivaunu käytön aikana tukevalle ja kiinteälle alustalle, koska►
muuten se voi kaatua.
Huomautus: Grillivaunu kuumenee erittäin kuumaksi, eikä sitä saa liikuttaa►
käytön aikana, koska muuten se voi kaatua.
Käytä grillatessasi vastaavia grillauskintaita ja käytä grillipihtejä.►
Älä koskaan jätä kuumaa grilliä ilman valvontaa. Pidä lapset ja kotieläimet►
poissa kuuman grillin läheltä.
Anna grillivaunun jäähtyä kokonaan ennen puhdistusta.►
Varo! Älä käytä sytytykseen tai uudelleensytytykseen spriitä tai bensiiniä!►
Käytä vain standardin EN1860-3 mukaisia sytytysapuvälineitä. Muutoin
humahdus voi aiheuttaa hallitsematonta lämmönkehitystä.
Älä koskaan käytä vettä puuhiilien sammuttamiseen.►
VAROITUS
Tukehtumisvaara!
Käytä grillivaunua vain ulkona!►
Älä käytä grillivaunua suljetuissa tiloissa tai katetuilla alueilla.►
Buch_61339_LB3 indb Abs4 15 30 11 2010 17 42 45 Uhr

16
Toimituslaajuus
FGW 84 A1
FI
Toimituslaajuus
1 x grillausvarrassetti (sis. 2 x lihapiikkiä ja 1 x puinen kädensija)
21 x tuulensuoja, vasen
31 x tuulensuoja, keski
41 x tuulensuoja, oikea
51 x grilliritilä (sis. 2x kahvaa)
61 x hiiliastia
71 x kahva
82 x kahvan pidike, lyhyt
92 x seisontatuki
10 2 x poikkituki
11 5 x tasolauta, pitkä
12 2 x pyörä
13 1 x akseli
14 2 x pyörätuet
15 2 x tasopidike, pitkä
16 2 x vahviketuki
17 3 x tasolauta, lyhyt
Liitoselementit
M5x10
25x
M5x12
22x
Ø4x10
2x
M5
47x
M8
2x
Ø5.4
47x
M4x10
2x
Asennus
Asennuksen esivalmistelu
Varaa grillivaunun kokoamiseen riittävästi aikaa. Varaa tasainen työskentelypinta,
jonka koko on noin 2 - 3 neliömetriä. Poista yksittäiset osat pakkauksesta ja aseta
osat käden ulottuville. Tarkasta toimituksen täydellisyys ja laite mahdollisten
vaurioiden varalta.
Buch_61339_LB3 indb Abs3 16 30 11 2010 17 42 45 Uhr

17
Asennus
FGW 84 A1
FI
Tarvittava asennusmateriaali
Vasara
Ruuvimeisseli
Kiintoavain avainväli 8 mm, avainväli 13 mm
HUOMIO
Ruuvien kantojen tulisi turvallisuuden vuoksi osoittaa aina ulospäin, jotta►
vältettäisiin loukkaantumiset. Kiristä vasta asennuksen loputtua kaikki
ruuviliitokset, muuten materiaali saattaa jännittyä väärin.
Vaihe 1
Liitä tasonpidikkeet♦ 15 pyörätukiin 14 aluslevyillä Ø5.4, M5x10-ruuveilla ja
M5-muttereilla.
Varmista, että vain tasonpidikkeen 15 alempaa reikää käytetään ruuvaukseen.
Liitä vahviketuet♦ 16 pyörätukiin 14 aluslevyillä Ø5.4, M5x10-ruuveilla ja
M5-muttereilla. Kiinnitä vahviketuet 16 tasonpidikkeisiin 15 aluslevyillä
Ø5.4, M5x10-ruuveilla ja M5-muttereilla.
Asenna pyörätuet♦ 14 ja asennetut tasonpidikkeet 15 vasemmalle hiiliastiaan
6aluslevyillä Ø5.4, 2 M5x12-ruuveilla ja M5-muttereilla. Tähän tarvitaan
pyörätukien 14 ylempi reikä.
15
15
14
14
16
6
Buch_61339_LB3 indb Abs3 17 30 11 2010 17 42 45 Uhr

18
Asennus
FGW 84 A1
FI
Vaihe 2
Asenna kahvapidikkeet♦ 8ja seisontatuet 9vaiheessa 1 kuvatulla tavalla.
Kiinnitä kahva 7kahvapidikkeiden 8väliin ja ruuvaa ne kiinni Ø4x10
puuruuveilla.
Asenna seisontatuet♦ 9ja asennettu kahva oikealle hiiliastiaan 6M5 x 12
-ruuveilla, aluslevyillä Ø5.4, M5 x 10 -ruuveilla ja M5-muttereilla. Tähän
tarvitaan seisontatukien 9ylempi reikä.
M5x10
M5x10
Vaihe 3
Aseta poikittaistuet♦ 10 , pyörätukien 14 ja seisontatukien 9väliin 5 reikää
ylöspäin. Ruuvaa ne kiinni aluslevyillä Ø 5,4, M5x10 -ruuveilla ja M5-
muttereilla.
Kiinnitä viisi tasolautaa♦ 11 poikittaistukiin 10 . Ruuvaa ne kiinni aluslevyillä
Ø5.4, M5x12-ruuveilla ja M5-muttereilla.
8
7
9
6
10
14
11
9
Buch_61339_LB3 indb Abs3 18 30 11 2010 17 42 46 Uhr
