GB Introduction
Information for these operating instructions
Congratulations!
With your purchase you have decided in favour of a quality product. Familiarise
yourself with the product before installation and before taking it into use for the
first time. In this regard, please read the following assembly instructions and safety
notices attentively. Use the product only as described and only for the specified
areas of application. Retain these instructions for future reference. In addition,
pass these documents on, together with the product, to any future owner.
Copyright
This documentation is copyright protected.
All reproductions or duplications, also as extracts, as well as representations of the
illustrations, even in an altered state, are only permitted with the written approval of
the manufacturer.
Intended use
This round barbecue is intended exclusively for the preparation of grilled foods.
It is suitable only for use outdoors. This round barbecue is intended for use only
in domestic environments, not for commercial applications.
No liability will be assumed for damages caused by misuse or improper handling,
the use of force or unauthorised modification.
WARNING
Risks from unintended use!
Risks can be engendered if the appliance is used for unintended purposes
and/or other types of use.
► Use the appliance exclusively for its intended purposes.
► Observe the procedures described in these operating instructions.
The manufacturer assumes no responsibility for damage caused by improper use,
inappropriate repairs, making unauthorised modifications or for using unapproved
replacement parts.
The user alone bears the risk.
IB_86697_FKG48A1_LB4.indb 2IB_86697_FKG48A1_LB4.indb 2 03.01.13 16:4003.01.13 16:40

3
FKG 48 A1
GB
Safety
In this chapter you will receive important safety information regarding the handling
of the appliance.
This appliance complies with the statutory safety regulations.
Incorrect usage can lead to personal injury and property damage.
Basic Safety Instructions
WARNING
Warnings about burns!
1. During use, place the grill on a secure, level and firm surface, otherwise it
could tip over.
2. CAUTION! For igniting and reigniting, do not use spiritus, petrol or similar
liquids! Use only ignition aids complying with EN 1860-3. The deflagration
could cause an uncontrollable development of heat.
3. ATTENTION! During use the round barbecue will become very hot and
therefore may not be moved, otherwise it could tip over.
4. ATTENTION! Keep children and pets well away from it!
5. Wear appropriate barbecue gloves when grilling and use grill tongs.
6. NEVER leave a hot grill unattended.
7. Let the grill cool completely before cleaning it.
8. NEVER use water to extinguish the charcoal.
WARNING
Warning in regard to suffocation!
► Use the round barbecue ONLY outdoors!
► Do not operate the round barbecue in indoor rooms or roofed-over areas.
IB_86697_FKG48A1_LB4.indb 3IB_86697_FKG48A1_LB4.indb 3 03.01.13 16:4003.01.13 16:40

4FKG 48 A1

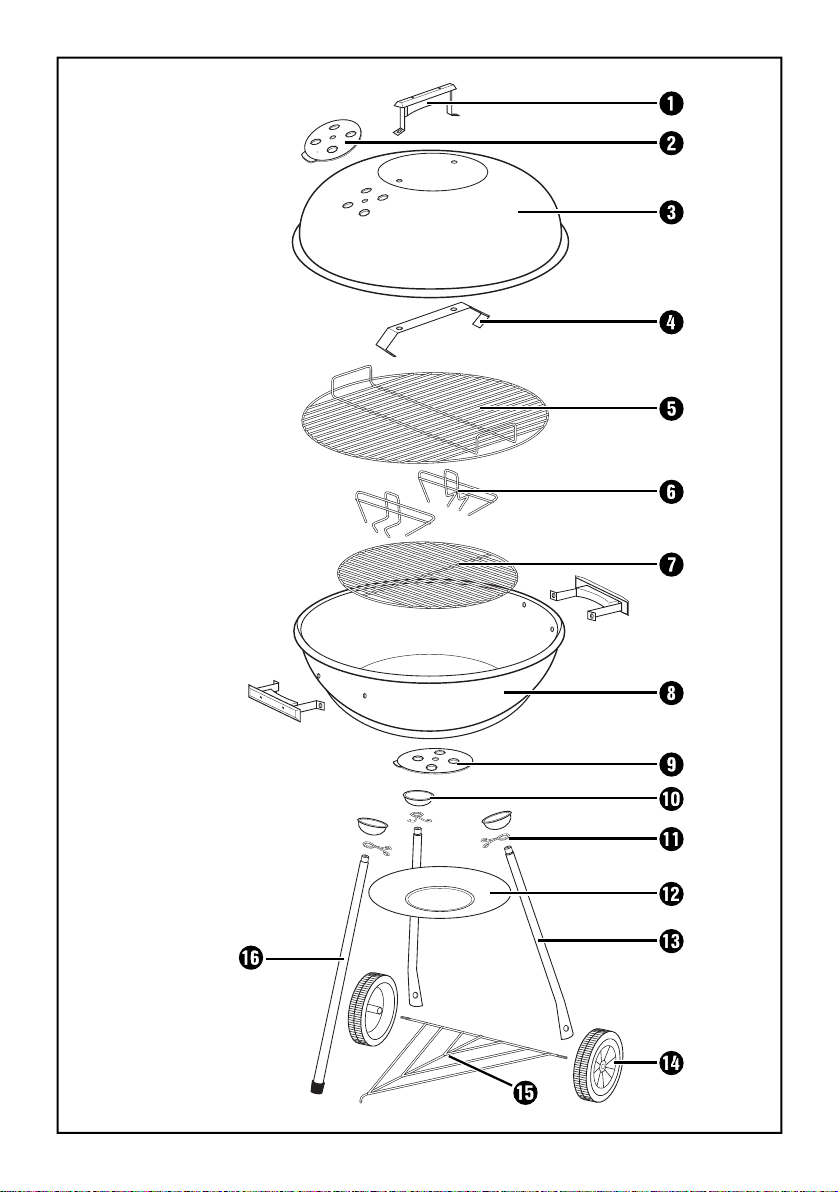

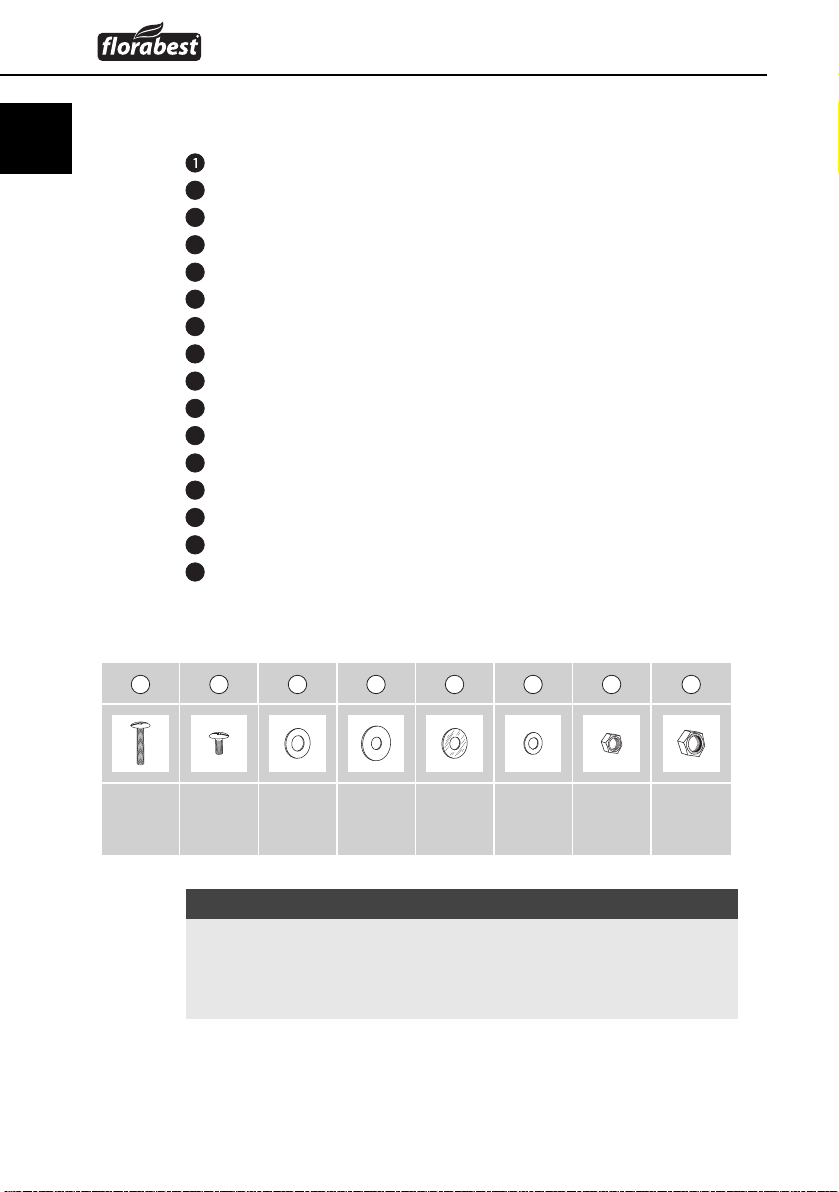

GB Items supplied
3 x Handle
21 x Ventilation plate (hood)
31 x Hood
41 x Hood holder
51 x Cooking grill
62 x Charcoal divider
71 x Charcoal grill
81 x Firebowl
91 x Ventilation plate (firebowl)
10 3 x Leg Caps
11 3 x Ash collector tray holder
12 1 x Ash collector tray
13 2 x Wheeled legs
14 2 x Wheels
15 1 x Wire shelf
16 1 x Support leg
Connection elements
A B C D E F G H
M6x30
3x
M5x12
8x
Ø8
2x
Ø6
3x
Ø6
6x
Ø6
8x
M5
8x
M8
2x
NOTICE
► Check the contents to ensure everything is available and for signs of visible
damage.
► If the delivery is not complete or is damaged due to defective packaging or
through transportation contact the Service Hotline (see chapter Service).
IB_86697_FKG48A1_LB4.indb 4IB_86697_FKG48A1_LB4.indb 4 03.01.13 16:4003.01.13 16:40

5
FKG 48 A1
GB
Assembly
Preparing for assembly
Allow yourself plenty of time for the assembly of the round barbecue. Secure a
level workplace of about two to three square meters. Remove all individual items
from the packaging and place them where they are conveniently handy.

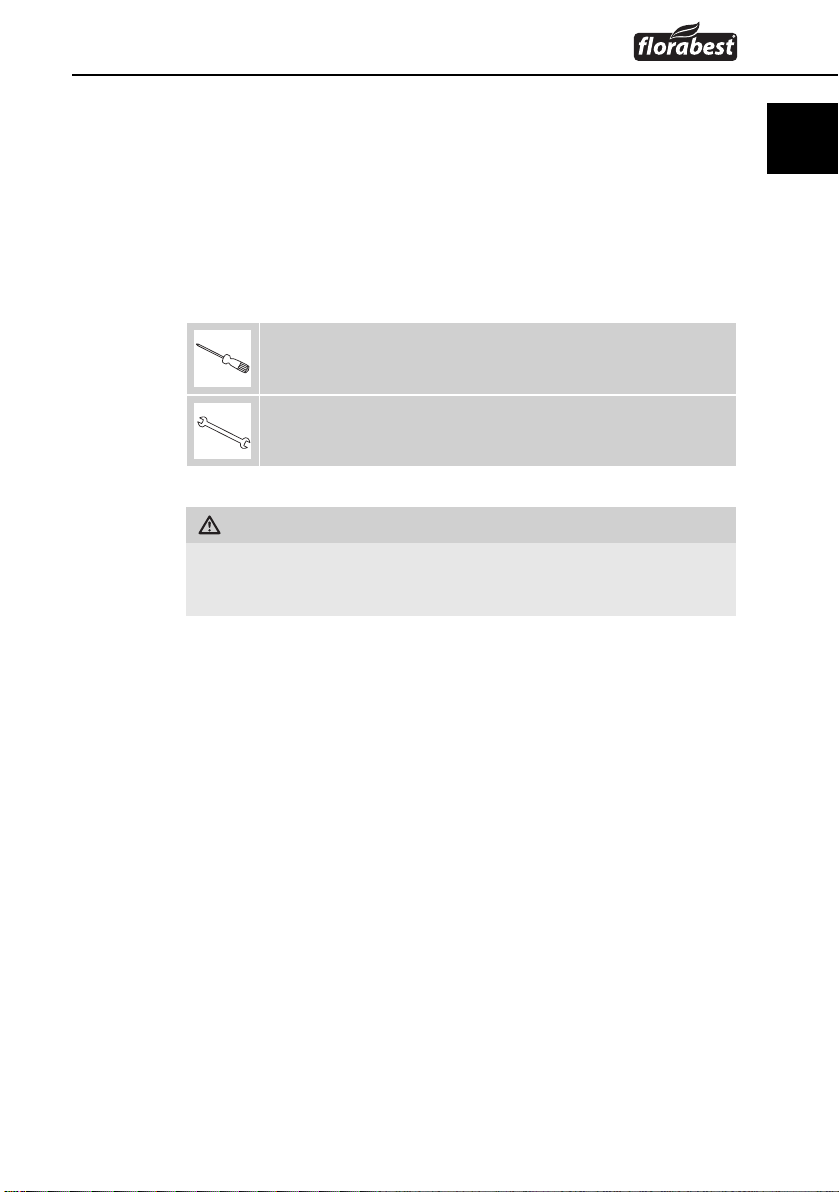

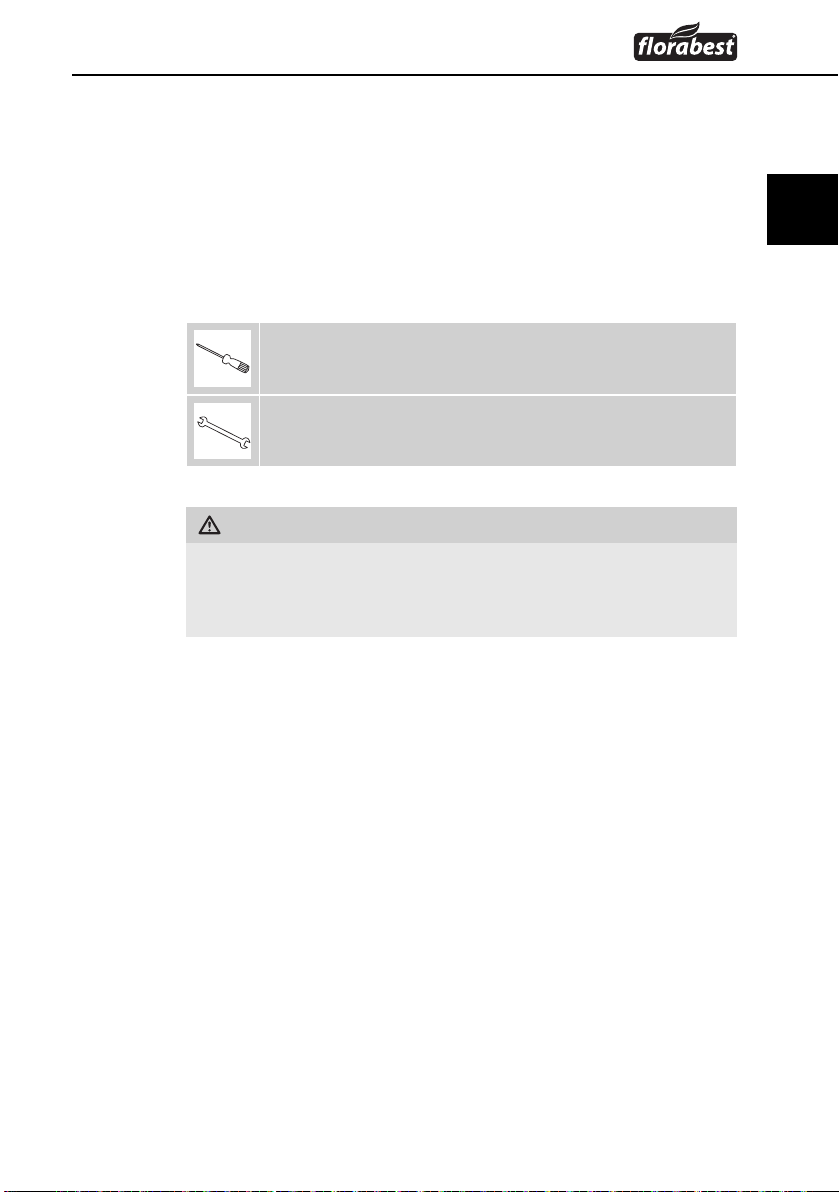

Required assembly material
Phillips head screwdriver
Open-ended spanners SW 8 mm, SW 13 mm
WARNING
► To avoid possible injury, the screw heads should always face outwards.
First tighten all screw connections down when the assembly is complete,
this will help avoid undesirable material tensions.
IB_86697_FKG48A1_LB4.indb 5IB_86697_FKG48A1_LB4.indb 5 03.01.13 16:4003.01.13 16:40

6FKG 48 A1
GB

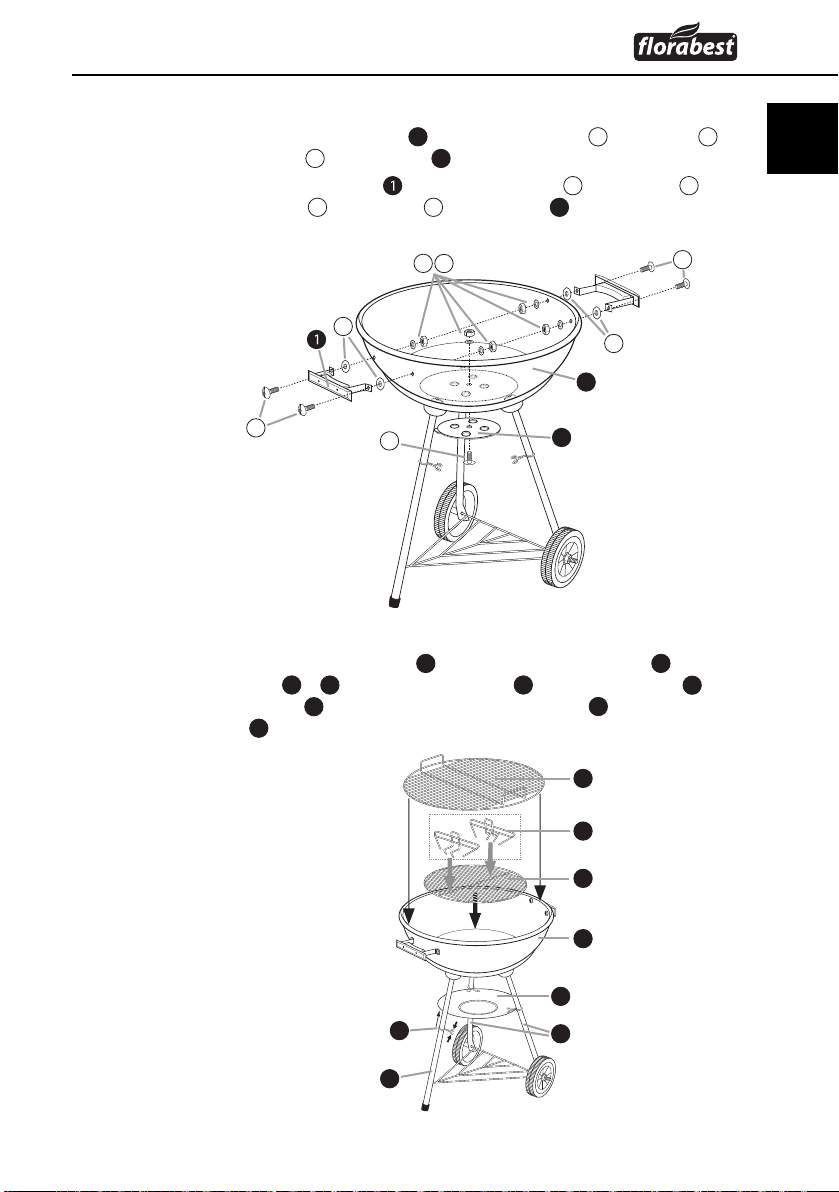

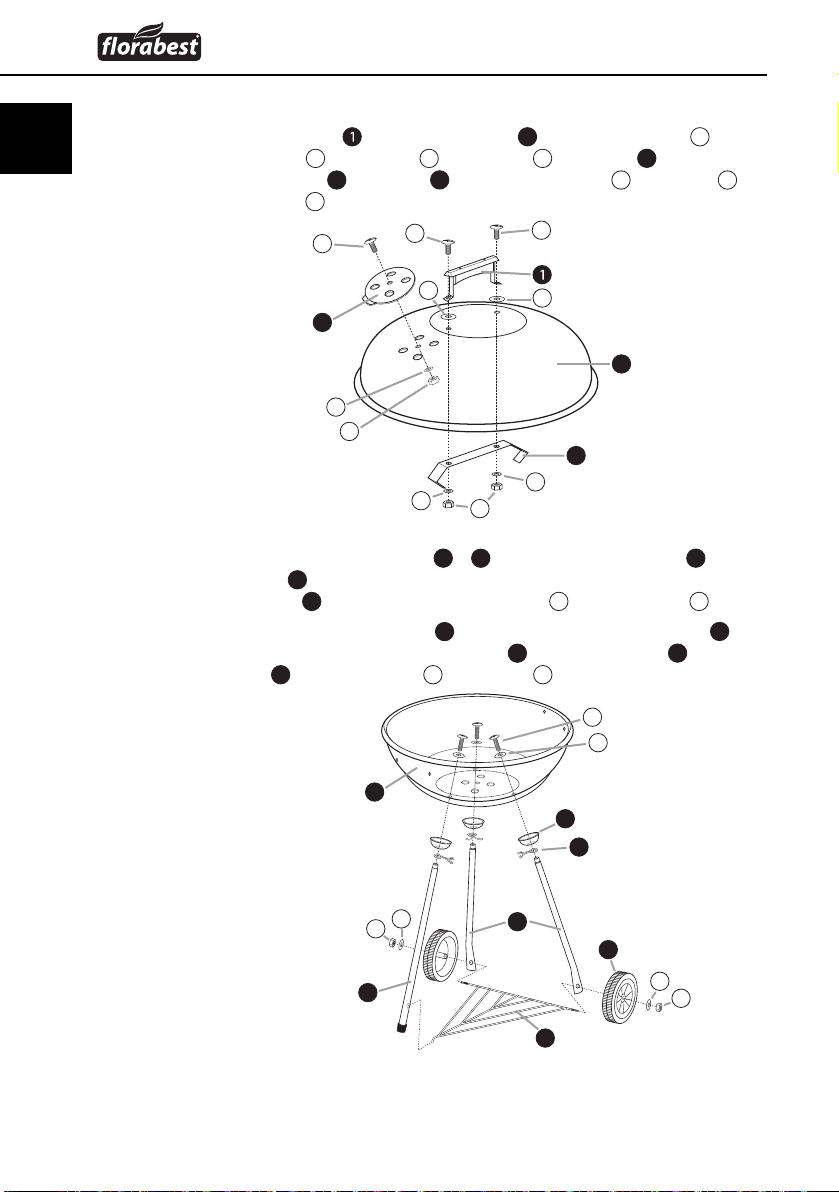

Step 1
♦ Screw the handle and the hood bracket 4with M5 x 12 screws B ,
Ø6 washers E , Ø6 washers F and nuts M5 G to the hood 3. Secure the
ventilation plate 2to the hood 3using a M5 x 12 screw B , Ø6 washer F
and M5 nut G .
Step 2
♦ Place over each upper leg end (13 + 16 ) an ash collector tray holder 11 and
a leg cap 10 and then assemble the legs in the arrangement depicted onto
the firebowl 8. For this, use the M6 x 30 screws
A
and Ø6 washers D .
♦ Guide the ends of the wire shelf 15 through the holes in the wheeled legs 13
and hook the curved end of the wire shelf 15 into the support leg 16 . Fit the
wheels 14 using Ø8 washers C and the M8 H self-locking nuts.
B B B
E E
2
F
G
G
4
3
F
F
A
D
8
10
11
13
C
H
15
16
C
H
14
IB_86697_FKG48A1_LB4.indb 6IB_86697_FKG48A1_LB4.indb 6 03.01.13 16:4003.01.13 16:40

7
FKG 48 A1
GB
Step 3
♦ Secure the ventilation plate 9with a M5 x 12 screw B , Ø6 washer F
and M5 nut G to the firebowl 8.
♦ Secure the two handles using M5 x 12 screws B , Ø6 washers F ,
Ø6 washers E and M5 nuts G to the firebowl 8.
♦ To finish the assembly, tighten all screw connections firmly.
Step 4
♦ Clamp the ash collector tray 12 in the ash collector tray holder 11 between
the legs (13 + 16 ). Place the charcoal grill 7and the cooking grill 5into
the firebowl 8. If needed, place the charcoal divider 6on the charcoal
grill 7.
B
G
F
E
8
9
B
B
E
5
6
7
8
11 13
16
12
IB_86697_FKG48A1_LB4.indb 7IB_86697_FKG48A1_LB4.indb 7 03.01.13 16:4003.01.13 16:40

8FKG 48 A1
GB Commissioning
NOTICE
► Before the first use, the grill must be warmed up for at least 30 minutes.
WARNING
Warnings about burns!
► During use, place the grill on a secure, level and firm surface, otherwise it
could tip over.
► Warning! For igniting and reigniting, do not use spiritus, petrol or similar liquids!
Use only ignition aids complying with EN 1860-3. The deflagration could
cause an uncontrollable development of heat.
■ Build up a small pile of charcoal in the firebowl.
■ Place one or two solid firelighters on the existing layer of charcoal and ignite
the solid firelighters with a match or lighter.
■ Allow the firelighters to burn for 2 to 4 minutes. Then slowly start filling the
firebowl with charcoal.
■ After about 20 minutes the charcoal will display a white coating of ash.
The optimal burning temperature has now been reached.
■ Spread the charcoal evenly in the firebowl with a suitable metal implement.
■ Insert the grill grate and start the barbecue.
Direct cooking
Direct cooking is similar to frying. The food item is cooked directly over the heat
source (coal), so it is the usual grilling. With this method the heat radiation onto
the food item is at its strongest and keeps the cooking time low.
Use the direct cooking method for foods that require max. 25 minutes of grilling
time, e.g. steaks, chops or sausages. You can open the hood with direct grilling,
then you can see your food being cooked. With the hood closed and the ventilation
plates in the hood and firebowl open, the cooking time can be further shortened.
When direct cooking there is always the possibility that fat or marinade could fall
into the heat source from the food item and burn there. In the cases of highly
fatty or marinated food items, it is recommended that you use a drip tray made
of aluminum or an enameled steel tray.
IB_86697_FKG48A1_LB4.indb 8IB_86697_FKG48A1_LB4.indb 8 03.01.13 16:4003.01.13 16:40

9
FKG 48 A1
GB

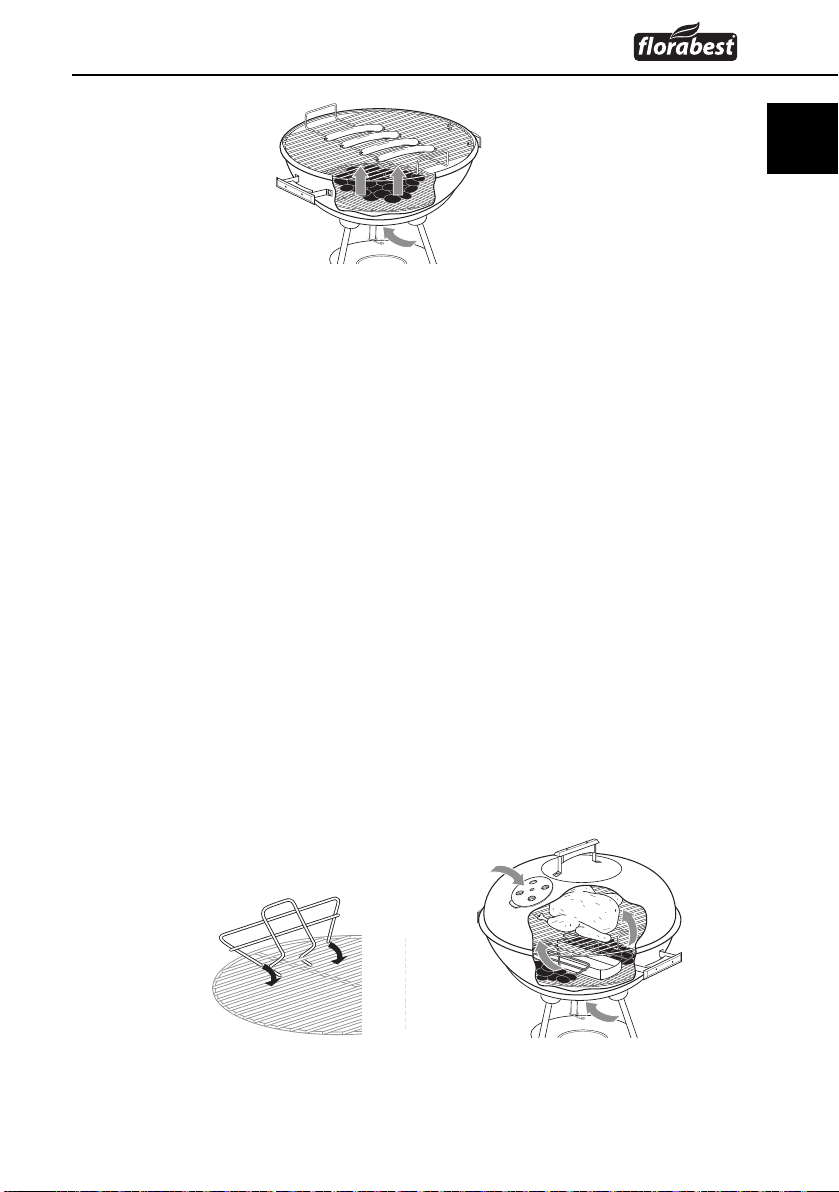

Fig. Direct Cooking
Indirect cooking
Indirect cooking is similar to roasting. The difference is that your food item is grilled
and therefore receives a better flavour and appearance than in the oven.
Use the indirect cooking method for foods which need longer than 25 minutes to
grill, or for food items which are too sensitive for direct cooking, otherwise they
would dry out or sear, such as roasts, ribs, whole chicken or fish fillets.
To prepare the grill for indirect cooking, the charcoal divider needs to be placed
on the charcoal grill (see Fig. Placing the charcoal dividers). The coal divider
may not be fitted parallel to the handles, rather, it must be turned through 90°
when fitting it. The amount of fuel (charcoal) must be limited to 2 x 500 g. With
the fitting of the coal divider the firebowl is divided into three zones. Zones 1 and
3 are the spaces between the charcoal divider and side walls of the firebowl.
Zone 2 is the space between the charcoal divider. This space remains empty.
Here you can if necessary place a drip tray to collect the juices and drippings
that can accumulate. On the one hand this facilitates the cleaning of the grill, on
the other, the meat juices can be used for a sauce/gravy. Put some water into the
drip tray to avoid the juices burning on.
Fill the zones 1 and 3 with charcoal and ignite it. For slow and gentle indirect
cooking, you always need the hood. With this, the firebowl is covered and thus
creates an enclosed cooking chamber. The ventilation plates on the firebowl and
the hood must be opened so as to obtain an oxygen supply. The grilling time for
indirect cooking is significantly longer than it is for direct cooking.
Fig. Placing the charcoal dividers Fig. Indirect cooking
IB_86697_FKG48A1_LB4.indb 9IB_86697_FKG48A1_LB4.indb 9 03.01.13 16:4003.01.13 16:40

10 FKG 48 A1
GB Cleaning and Care
WARNING
Warnings about burns!
► Before cleaning it or putting it into storage, allow the round barbecue to cool
down completely. NEVER use water to extinguish the glowing charcoal.
TAKE NOTE
► Do not use abrasive or aggressive cleaning agents, they can damage the
enamelled pieces.
For normal cleaning, use a cloth and water with standard detergent.
For heavy soiling on the enamelled parts, use a standard commercial enamel cleaner.
Pay heed to the instructions supplied by the manufacturer of the cleaning agent being
employed. Clean the cooking grill with detergent and a household sponge.
Disposal
Dispose of flammable materials carefully and with regard to the
environment. Dispose of remaining waste fundamentally only into
containers made of metal and intended for this purpose or made of
non-flammable materials.
Dispose of the Round Barbecue through an approved disposal centre or at your
community waste facility. Observe the currently applicable regulations. In case of
doubt, please contact your local waste disposal centre.
Dispose of all packaging materials in an environmentally friendly manner.
IB_86697_FKG48A1_LB4.indb 10IB_86697_FKG48A1_LB4.indb 10 03.01.13 16:4003.01.13 16:40

11
FKG 48 A1
GB
Appendix
Technical data
Dimensions (assembled) approx. 57 x 86 x 48 cm
Cooking grill approx. Ø44 cm
Weight approx. 5.7 kg
Fuel Charcoal
Firebowl capacity max. 1.2 kg
Warranty
The warranty for this appliance is for 3 years from the date of purchase. This
appliance has been manufactured with care and meticulously examined before
delivery. Please retain your receipt as proof of purchase. In the case of a war-
ranty claim, please make contact by telephone with our service department.
Only in this way can a post-free despatch for your goods be assured.
NOTICE
► The warranty covers only claims for material and manufacturing defects,
not for transport damages, wearing parts or for damage to fragile compo-
nents, e.g. switches.
This appliance is intended solely for private domestic use, not for commercial
applications. If this product has been subjected to improper or inappropriate
handling, abuse, or modifications not carried out by one of our authorised service
centres, the warranty will be considered void. This warranty does not affect your
statutory rights.
The warranty period is not extended by repairs effected under warranty. This
applies also to replaced and repaired parts. Damages and defects discovered
on purchase are to be reported directly after unpacking, at the latest by two
days after the date of purchase. On the lapse of the warranty period, all repairs
carried out are liable to charges.
IB_86697_FKG48A1_LB4.indb 11IB_86697_FKG48A1_LB4.indb 11 03.01.13 16:4003.01.13 16:40

12 FKG 48 A1
GB Service
Service Great Britain
Tel.: [phone] (£ 0.10/Min.)
E-Mail: [email protected]
IAN 86697
Service Ireland
Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [email protected]
IAN 86697
Importer
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
IB_86697_FKG48A1_LB4.indb 12IB_86697_FKG48A1_LB4.indb 12 03.01.13 16:4003.01.13 16:40

13
FKG 48 A1
PL
Spis treści
Wprowadzenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Informacje o niniejszej instrukcji obsługi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Prawo autorskie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Użycie zgodne z przeznaczeniem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Bezpieczeństwo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Podstawowe wskazówki bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Zakres dostawy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Elementy połączeniowe. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Montaż. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Przygotowanie do montażu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Niezbędne narzędzia do montażu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Uruchomienie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Grillowanie bezpośrednie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Grillowanie pośrednie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Czyszczenie i konserwacja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Utylizacja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Załącznik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Dane techniczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Gwarancja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Serwis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Importer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
IB_86697_FKG48A1_LB4.indb 13IB_86697_FKG48A1_LB4.indb 13 03.01.13 16:4003.01.13 16:40

14 FKG 48 A1
PL
Wprowadzenie
Informacje o niniejszej instrukcji obsługi
Gratulacje!
Dziękujemy ci za zakup naszego produktu o wysokiej jakości. Przed przystąpie-
niem do montażu i pierwszego uruchomienia zapoznaj się z obsługą produktu.
W tym celu przeczytaj uważnie poniższą instrukcję montażu oraz wskazówki
bezpieczeństwa. Używaj produkt zgodnie z opisem i w podanych obszarach
użytkowania. Instrukcję obsługi przechowuj zawsze w bezpiecznym miejscu.
W razie przekazania produktu następnej osobie, nie zapomnij dołączyć również
instrukcji obsługi.
Prawo autorskie
Niniejsza dokumentacja jest prawnie chroniona.
Wszelkiego rodzaju rozpowszechnianie, wzgl. przedruk, odtwarzanie ilustracji,
także w zmienionej postaci, dozwolone wyłącznie za zgodą producenta.
Użycie zgodne z przeznaczeniem
Grill ogrodowy jest przeznaczony wyłącznie do przygotowania potraw, które
nadają się do grillowania. Grill można użytkować wyłącznie na wolnym powietrzu.
Grill ogrodowy jest przeznaczony wyłącznie do prywatnego użytku w gospo-
darstwie domowym.
Nie ponosimy odpowiedzialności za szkody spowodowane niewłaściwym lub
niezgodnym z użytkowaniem użyciem, zastosowaniem przemocy lub w wypadku
ingerencji, nie podjętych przez autoryzowaną placówkę serwisową.
OSTRZEŻENIE
Niebezpieczeństwo spowodowane użytkowaniem niezgodnie
z przeznaczeniem!
Użytkowanie urządzenia niezgodnie z jego przeznaczeniem i/lub inne wy-
korzystanie urządzenia może wiązać się z różnymi zagrożeniami.
► Urządzenie należy użytkować wyłącznie zgodnie z jego przeznaczeniem.
► Należy przestrzegać opisanych w niniejszej instrukcji obsługi metod
postępowania.
Wszelkie roszczenia z powodu szkód wynikających z użytkowania niezgodnie
z przeznaczeniem, niefachowych napraw, niedozwolonych zmian i stosowania
niedopuszczonych części zamiennych, wykluczone.
Wszelkie ryzyko ponosi wyłącznie użytkownik.
IB_86697_FKG48A1_LB4.indb 14IB_86697_FKG48A1_LB4.indb 14 03.01.13 16:4003.01.13 16:40

15
FKG 48 A1
PL
Bezpieczeństwo
W tym rozdziale znajdziesz ważne wskazówki bezpieczeństwa związane
z użytkowaniem urządzenia.
Niniejsze urządzenie jest zgodne z odpowiednimi przepisami bezpieczeństwa.
Nieprawidłowe użycie może prowadzić do szkód osobowych i materialnych.
Podstawowe wskazówki bezpieczeństwa
OSTRZEŻENIE
Ostrzeżenie przed oparzeniami
1. Podczas używania grill ogrodowy należy ustawić na stabilnym i twardym
podłożu, gdyż w przeciwnym razie mógłby się wywrócić.
2. OSTROŻNIE! Do rozpalania grilla nie należy używać spirytusu ani benzyny!
Można stosować wyłącznie podpałki zgodne normą EN 1860-3. W przeciw-
nym razie może nastąpić niekontrolowany wzrost temperatury wskutek
wybuchów.
3. UWAGA! W trakcie używania grill ogrodowy mocno się nagrzewa, dlatego
zabrania się jego przemieszczania w tym czasie, gdyż w przeciwnym razie
może się on wywrócić.
4. UWAGA! Trzymać z dala od dzieci i zwierząt domowych!
5. Podczas grillowania należy zakładać specjalne rękawice ochronne i stosować
szczypce do grilla.
6. W żadnym razie nie należy zostawiać włączonego grilla ogrodowego bez
nadzoru.
7. Przed czyszczeniem grilla ogrodowego należy poczekać, aż będzie on zimny.
8. Do gaszenia węgla drzewnego nie wolno stosować wody.
OSTRZEŻENIE
Ostrzeżenie przed uduszeniem!
► Grill ogrodowy wolno stosować wyłącznie na wolnym powietrzu!
► Nie wolno używać grilla ogrodowego w zamkniętych pomieszczeniach
ani w miejscach zadaszonych.
IB_86697_FKG48A1_LB4.indb 15IB_86697_FKG48A1_LB4.indb 15 03.01.13 16:4003.01.13 16:40

16 FKG 48 A1
PL
Zakres dostawy
3 x uchwyt
21 x tarcza wentylacyjna (pokrywa)
31 x pokrywa
41 x uchwyt pokrywy
51 x ruszt
62 x segregator węgla
71 x ruszt węgla
81 x palenisko
91 x tarcza wentylacyjna (palenisko)
10 3 x zatyczka
11 3 x uchwyt blaszanego naczynia zbiorczego
12 1 x blaszane naczynie zbiorcze
13 2 x noga z kółkiem
14 2 x kółka
15 1 x półka
16 1 x noga stojąca
Elementy połączeniowe
A B C D E F G H
M6x30
3x
M5x12
8x
Ø8
2x
Ø6
3x
Ø6
6x
Ø6
8x
M5
8x
M8
2x
WSKAZÓWKA
► Po rozpakowaniu nowego urządzenia sprawdź, czy w środku są wszystkie
części.
► W wypadku stwierdzenia niekompletnej zawartości opakowania lub uszko-
dzeń spowodowanych nieprawidłowym opakowaniem lub transportem,
skontaktuj się z infolinią obsługi klienta (patrz rozdział Serwis).
IB_86697_FKG48A1_LB4.indb 16IB_86697_FKG48A1_LB4.indb 16 03.01.13 16:4003.01.13 16:40

17
FKG 48 A1
PL
Montaż
Przygotowanie do montażu
Zarezerwuj sobie odpowiednią ilość czasu na montaż grilla ogrodowego. Miejsce
montażu powinno mieć powierzchnię dwóch do trzech metrów kwadratowych.
Wyjmij wszystkie części składowe z opakowania i rozłóż je w pobliżu.
Niezbędne narzędzia do montażu
śrubokręt krzyżakowy
klucze płaskie o rozmiarze 8 mm i 13 mm
OSTRZEŻENIE
► Ze względów bezpieczeństwa łby śrub muszą być zawsze skierowane
na zewnątrz, aby zapobiec skaleczeniu. Wszystkie śruby należy mocno
dokręcić dopiero po zakończeniu montażu, gdyż w przeciwnym razie
wystąpią niepożądane naprężenia w materiale.
IB_86697_FKG48A1_LB4.indb 17IB_86697_FKG48A1_LB4.indb 17 03.01.13 16:4003.01.13 16:40
