FLORABEST FGW 84 A1 User manual

5
IAN 86282
BARBACOA RECTANGULAR CON RUEDAS /
BARBECUE CON CARRELLO FGW 84 A1
BARBACOA RECTANGULAR
CON RUEDAS
Instrucciones de uso
TROLLEY BARBECUE
Operating instructions
GRELHADOR COM RODAS
Manual de instruções
BARBECUE CON CARRELLO
Istruzioni per l‘uso
GRILLWAGEN
Bedienungsanleitung

ES Instrucciones de uso Página 1
IT / MT Istruzioni per l‘uso Pagina 13
PT Manual de instruções Página 25
GB / MT Operating instructions Page 37
DE / AT / CH Bedienungsanleitung Seite 49
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas
las funciones del dispositivo.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.

1
u
z
t
e
r
w
q
0
9
6
5
4
8
7
3
2

1
FGW 84 A1
ES
Índice
Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Información sobre estas instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Derechos de autor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Finalidad de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Advertencias de seguridad básicas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Volumen de suministro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Elementos de unión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Preparación del montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Material de montaje necesario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Pasos de montaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Puesta en funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Limpieza y cuidado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Evacuación. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Anexo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Asistencia técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Importador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
IB_86282_FGW84A1_LB5.indb 1IB_86282_FGW84A1_LB5.indb 1 28.01.13 09:4528.01.13 09:45

2FGW 84 A1
ES Introducción
Información sobre estas instrucciones de uso
¡Felicidades!
Ha optado por la compra de un producto de alta calidad. Antes del montaje
y la primera puesta en servicio, familiaricese con el producto. Para ello deberá
leer detenidamente las instrucciones de montaje y las instrucciones de seguridad
siguientes. Utilice el producto como se describe y para los ámbitos de aplicación
indicados. Guarde convenientemente estas instrucciones. Entregue todos los
documentos cuando transfiera el producto a terceros.
Derechos de autor
Esta documentación está protegida por derechos de autor.
La reproducción o impresión, incluso de secciones, así como la reproducción
de las imágenes, incluso en estado modificado, únicamente se permite previo
consentimiento por escrito del fabricante.
Finalidad de uso
La barbacoa móvil se ha diseñado exclusivamente para la preparación de ali-
mentos a la parrilla. Está exclusivamente indicada para el uso al aire libre. Esta
barbacoa móvil solamente está destinada al uso doméstico y no para propósitos
profesionales.
No nos hacemos responsables de los daños derivados de un uso incorrecto o
indebido, del uso de la fuerza excesiva o de las modificaciones no autorizadas.
ADVERTENCIA
¡Peligro debido al uso contrario a lo dispuesto!
El aparato puede ser una fuente de peligros en caso de uso contrario a lo
dispuesto y/o para una finalidad diferente.
► Usar el aparato exclusivamente según lo previsto.
► Deben seguirse los procedimientos descritos en estas instrucciones de uso.
Se rechaza cualquier posibilidad de reclamación de cualquier tipo por daños
debidos a un uso no conforme a lo previsto, reparaciones inadecuadas, modifi-
caciones no autorizadas o uso de recambios no autorizados.
El riesgo será responsabilidad exclusiva del usuario.
IB_86282_FGW84A1_LB5.indb 2IB_86282_FGW84A1_LB5.indb 2 28.01.13 09:4528.01.13 09:45

3
FGW 84 A1
ES
Seguridad
En este capítulo obtendrá indicaciones de seguridad importantes para manejar
el aparato.
Este aparato cumple las normas de seguridad prescritas.
Sin embargo, el uso inadecuado puede causar daños personales y materiales.
Advertencias de seguridad básicas
ADVERTENCIA
¡Advertencia de quemaduras!
1. Cuando la barbacoa esté encendida, colóquela sobre una base estable y
sólida, ya que de lo contrario podría volcar.
2. ¡PRECAUCIÓN! ¡No utilice alcohol ni gasolina para encender el fuego ni
avivarlo! Usar medios de encendido auxiliares conforme a la EN 1860-3.
De lo contrario por deflagración podría producirse una generación de
calor incontrolada.
3. ¡ATENCIÓN! La barbacoa móvil se calienta mucho y no debe moverse
cuando está encendida, ya que de lo contrario podría volcar.
4. ¡ATENCIÓN! ¡Mantener a los niños y a los animales domésticos alejados!
5. Cuando cocine, utilice unas manoplas apropiadas y utilice unas pinzas.
6. Nunca deje la barbacoa caliente sin vigilancia.
7. Antes de limpiar la barbacoa, deje que se enfríe completamente.
8. No utilice nunca agua para apagar el carbón vegetal.
ADVERTENCIA
¡Advertencia de asfixia!
► ¡Utilice la barbacoa solamente al aire libre!
► No encienda la barbacoa en lugares cerrados o bajo superficies con techo.
IB_86282_FGW84A1_LB5.indb 3IB_86282_FGW84A1_LB5.indb 3 28.01.13 09:4528.01.13 09:45

4FGW 84 A1
ES Volumen de suministro
1 juego de rustidor (incl. 2 horquillas de sujeción y 1 mango de madera)
21 paraviento, izquierda
31 paraviento, centro
41 paraviento, derecha
51 parrilla (incl. 2 asas)
61 bandeja para carbón
71 asa
82 soportes para asa, cortos
92 patas fijas
10 2 travesaños
11 5 tablas de almacenamiento, largas
12 2 ruedas
13 1 eje
14 2 patas para ruedas
15 2 soportes de almacenamiento, largos
16 2 puntales de refuerzo
17 3 tablas de almacenamiento, cortas

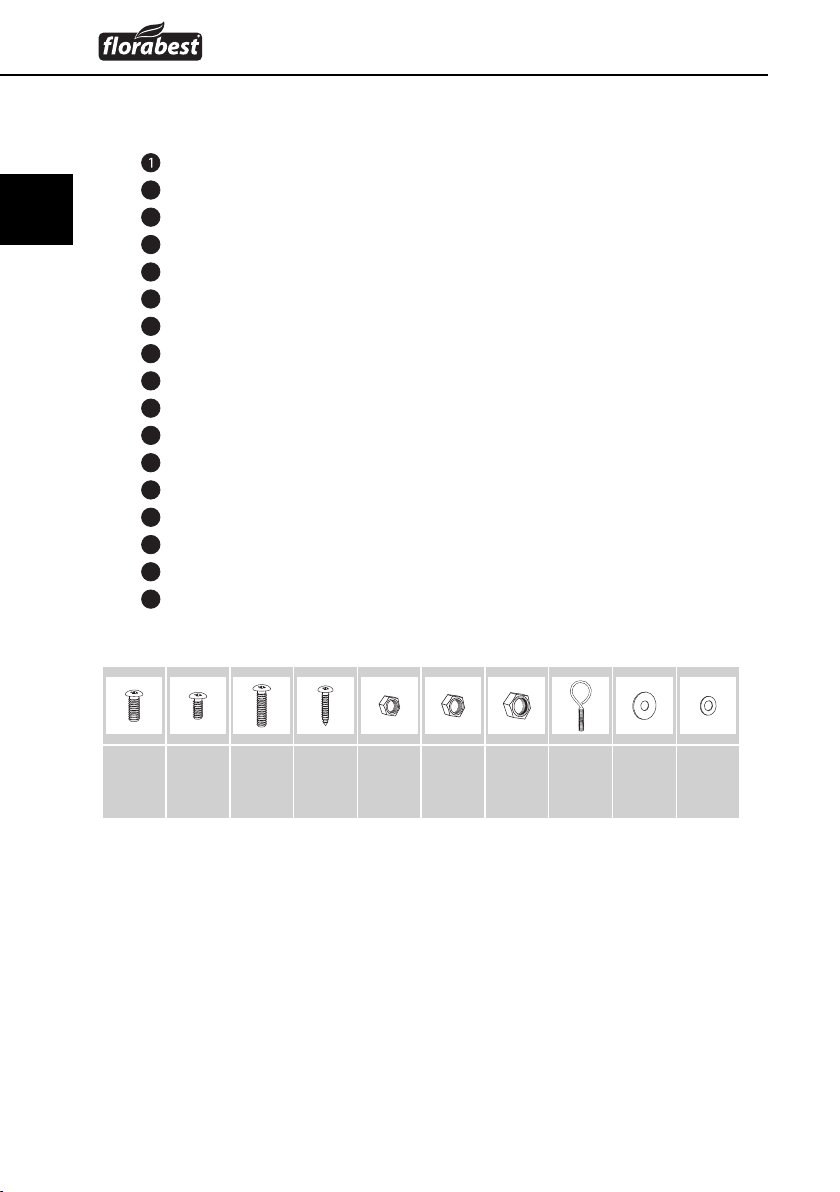

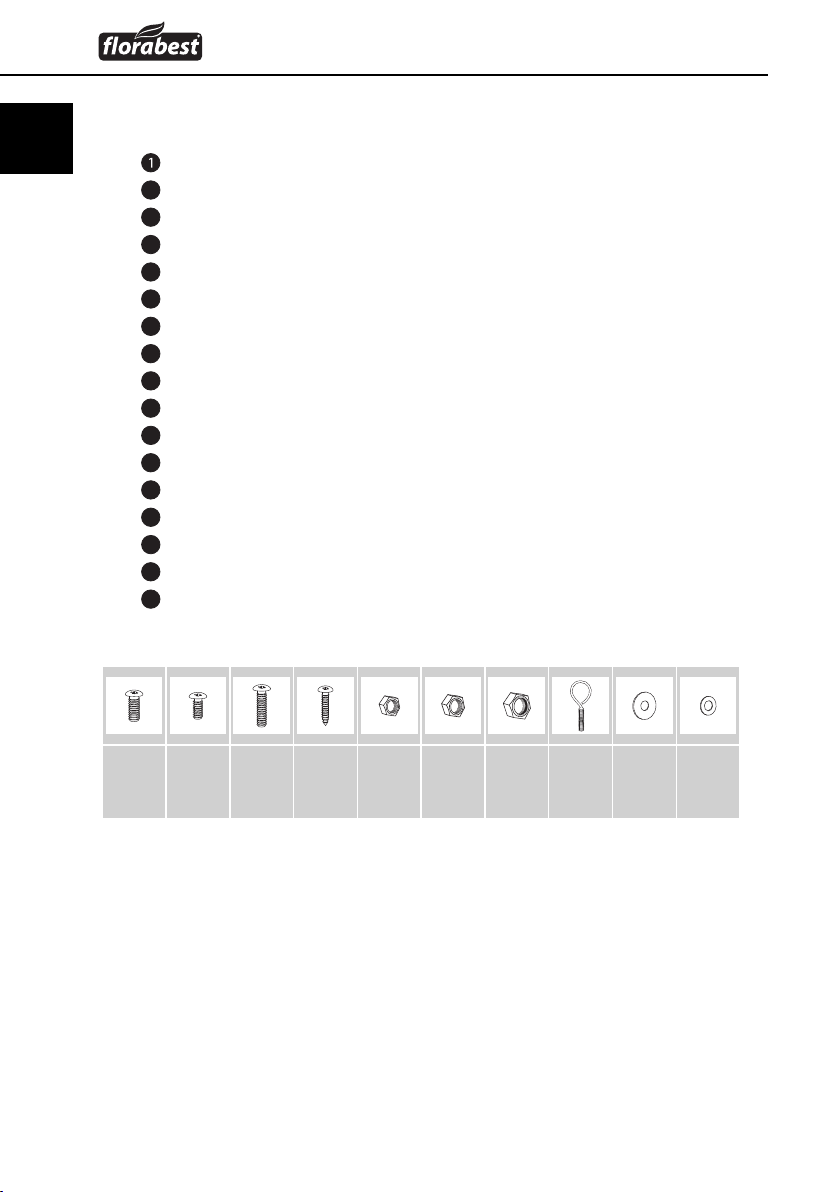

Elementos de unión
M6x12
24x
M5x10
7x
M5x16
16x
M4x15
2x
M5
23x
M6
24x
M8
2x
M4x10
2x
Ø6x16
8x
Ø6x12
7x
IB_86282_FGW84A1_LB5.indb 4IB_86282_FGW84A1_LB5.indb 4 28.01.13 09:4528.01.13 09:45

5
FGW 84 A1
ES
Montaje
Preparación del montaje
Dedique tiempo suficiente al montaje de la barbacoa móvil. Prepare una superficie
de trabajo plana de aproximadamente dos a tres centímetros cuadrados. Extraiga
las piezas de la caja y deposítelas en un lugar donde sean fácilmente accesibles.
Compruebe que el volumen de suministro se encuentre completo y la existencia de
posibles daños.
Material de montaje necesario
Martillo
Destornillador de estrella
Llave española de 8 mm, de 10 mm, de 13 mm
ADVERTENCIA
¡Aviso contra lesiones!
► En aras de su seguridad y a fin de prevenir posibles daños, las cabezas de
los tornillos deben estar orientadas siempre hacia fuera.
ATENCIÓN
► No apriete las uniones atornilladas hasta finalizar el montaje, para impe-
dir que los materiales sufran tensiones innecesarias.
IB_86282_FGW84A1_LB5.indb 5IB_86282_FGW84A1_LB5.indb 5 28.01.13 09:4528.01.13 09:45

6FGW 84 A1

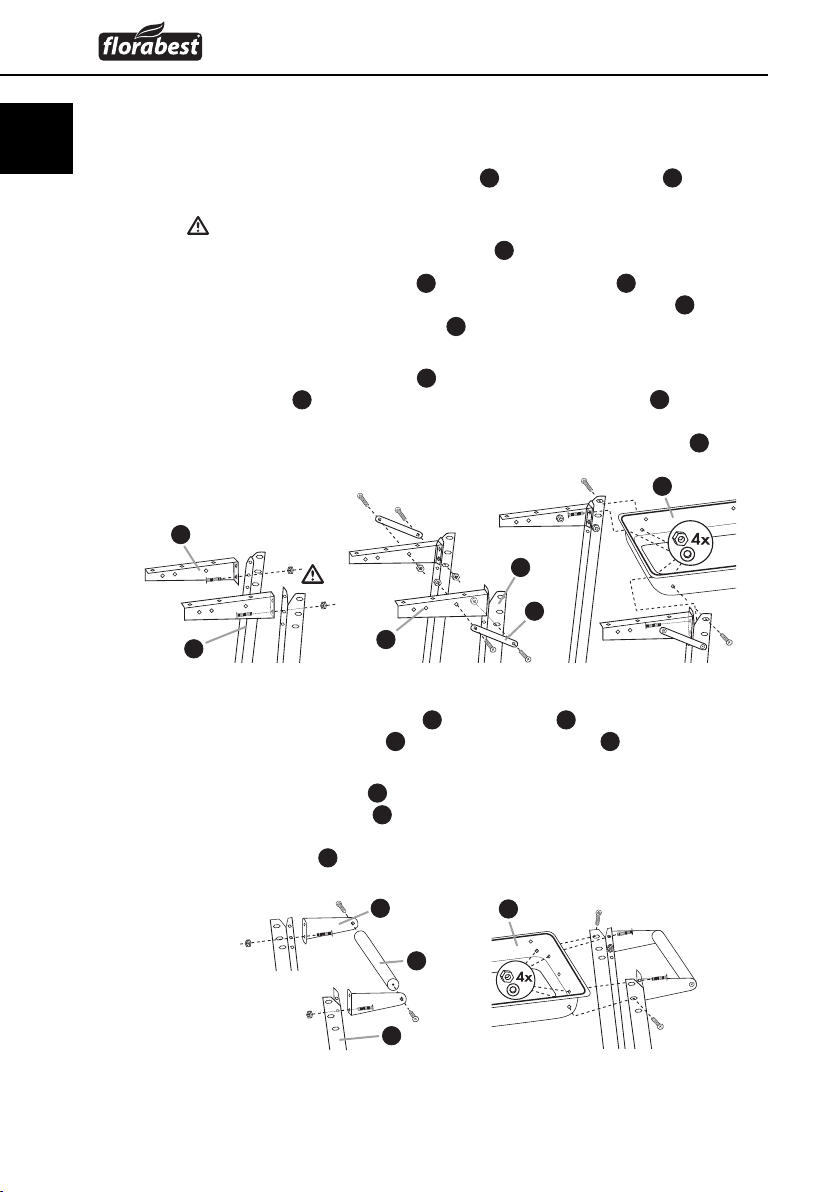

ES Pasos de montaje
Paso 1
♦ Una los soportes de almacenamiento 15 y las patas con ruedas 14 por
medio de tornillos M6x12 y de tuercas M6.
Tenga en cuenta que para el atornillado solo debe utilizarse el orificio
inferior del soporte de almacenamiento 15 .
♦ Fije los puntales de refuerzo 16 con las patas con ruedas 14 por medio
de tornillos M6x12 y de tuercas M6. Fije los puntales de refuerzo 16 con
los soportes de almacenamiento 15 por medio de tornillos M6x12 y de
tuercas M6.
♦ Monte las patas con ruedas 14 con los soportes de almacenamiento ya
montados 15 en el lado izquierdo de la bandeja para carbón 6por
medio de tornillos M6x12, de arandelas de Ø6x16 y de tuercas M6.
Para ello, debe utilizarse el orificio superior de las patas con ruedas 14 .
Paso 2
♦ Monte los soportes para asa 8y las patas fijas 9, del modo descrito en
el paso 1. Sujete el asa 7entre los soportes para asa 8y atorníllela con
tornillos para madera Ø4x15.
♦ Monte las patas fijas 9con el asa ya montada en el lado derecho de la
bandeja para carbón 6por medio de tornillos M6x12, de arandelas de
Ø6x16 y de tuercas M6. Para ello, debe utilizarse el orificio superior de
las patas fijas 9.
15
15
14
14
16
6
8
7
9
6
IB_86282_FGW84A1_LB5.indb 6IB_86282_FGW84A1_LB5.indb 6 28.01.13 09:4528.01.13 09:45

7
FGW 84 A1
ES
Paso 3
♦ Coloque los travesaños 10 con los 5 orificios hacia arriba entre las patas
con ruedas 14 y las patas fijas 9. Atorníllelos con tornillos M6x12 y con
tuercas M6.
♦ Fije las cinco tablas de almacenamiento 11 sobre los travesaños 10 .
Atorníllelas con tornillos M5x16 y con tuercas M5.
Paso 4
♦ Monte las tres tablas de almacenamiento 17 sobre el soporte de almacena-
miento 15 por medio de tornillos M5x16 y de tuercas M5.
10
14
11
9
17
15
IB_86282_FGW84A1_LB5.indb 7IB_86282_FGW84A1_LB5.indb 7 28.01.13 09:4528.01.13 09:45

8FGW 84 A1
ES
Paso 5
♦ Pase el eje 13 por los orificios inferiores de las patas con ruedas 14 y
sujete las ruedas 12 colocadas con las tuercas autorroscantes M8.
Paso 6
♦ Fije los paravientos 234con tornillos M5x10, arandelas de Ø6x12 y
tuercas M5 (solo arriba). A continuación, atornille los paravientos 234
a la bandeja para carbón 6desde dentro con tornillos M5x10, arandelas
de Ø6x12 y tuercas M5.
12
13
14
2
3
4
6
IB_86282_FGW84A1_LB5.indb 8IB_86282_FGW84A1_LB5.indb 8 28.01.13 09:4528.01.13 09:45

9
FGW 84 A1
ES
Paso 7
♦ Sujete el mando de madera a la parte inferior del rustidor, (borde recto),
golpeándolo ligeramente con el martillo. Deslice las horquillas de sujeción
sobre el rustidor. Fije las horquillas de sujeción con las armellas M4x10.
♦ Enganche ambas asas en la parrilla 5.
Paso 8
♦ Coloque la parrilla 5y el juego de rustidor en los paravientos 234.
Ahora puede volver a soltar las asas de la parrilla 5para que no molesten
durante el uso de la barbacoa.
♦ Para finalizar el montaje, apriete todas las uniones roscadas.
5
5
2
34
IB_86282_FGW84A1_LB5.indb 9IB_86282_FGW84A1_LB5.indb 9 28.01.13 09:4528.01.13 09:45

10 FGW 84 A1
ES Puesta en funcionamiento
ADVERTENCIA
► Antes de utilizar el aparato por primera vez, la barbacoa debe dejarse
calentar durante 30 minutos como mínimo.
ADVERTENCIA
¡Advertencia de quemaduras!
► Cuando la barbacoa esté encendida, colóquela sobre una base estable y
sólida, ya que de lo contrario podría volcar.
► ¡Cuidado! ¡No utilice alcohol ni gasolina para encender el fuego ni
avivarlo! Usar medios de encendido auxiliares conforme a la EN 1860-3.
De lo contrario por deflagración podría producirse una generación de
calor incontrolada.
■ Esparza una parte del carbón vegetal en la bandeja para carbón formando
una capa.
■ Coloque una o dos pastillas de encendido sobre la capa de carbón vegetal
y enciéndalas con una cerilla o bien un mechero.
■ Deje que las pastillas de encendido quemen entre 2 y 4 minutos. Acto seguido,
llene lentamente la bandeja para carbón con carbón vegetal.
■ Después de aproximadamente 20 minutos, aparecerá una capa de ceniza
blanca sobre el carbón vegetal. Esta circunstancia indica el estado de
brasas óptimo.
■ Reparta el carbón vegetal uniformemente en la bandeja para carbón utili-
zando un utensilio de metal apropiado.
■ Enganche la parrilla y empiece a cocinar.
IB_86282_FGW84A1_LB5.indb 10IB_86282_FGW84A1_LB5.indb 10 28.01.13 09:4528.01.13 09:45

11
FGW 84 A1
ES
Limpieza y cuidado
ADVERTENCIA
¡Advertencia de quemaduras!
► Antes de limpiar y guardar la barbacoa móvil, deje que se enfríe completa-
mente. No utilice nunca agua para apagar el carbón vegetal.
ATENCIÓN
► No utilice productos de limpieza abrasivos o agresivos, pues pueden
dañar las piezas esmaltadas.
Para los trabajos de limpieza normales, utilice un paño de limpieza y agua con
detergente convencional.
Si encuentra suciedad incrustada en las piezas esmaltadas, utilice un limpiador
de esmalte convencional. Observe las instrucciones del fabricante del producto
de limpieza que utilice. Lave la parrilla con detergente y una esponja.
Evacuación
Elimine los materiales combustibles con cuidado y respetando el medio
ambiente. Elimine los restos utilizando únicamente recipientes apropiados
hechos de metal u otros materiales no inflamables.
Elimine la barbacoa móvil en un centro de eliminación autorizado o bien a través
de las instalaciones de eliminación municipales. Preste atención a las normas en
vigor. En caso de dudas póngase en contacto con su centro de eliminación.
El material de embalaje debe desecharse de forma respetuosa con el medio
ambiente.
Anexo
Características técnicas
Dimensiones (montada) aprox. 84 x 86 x 45 cm
Parrilla aprox. 48,3 x 28,3 cm
Peso aprox. 6,6 kg
Combustible Carbón vegetal
Capacidad de la bandeja para
carbón max. 1 kg
IB_86282_FGW84A1_LB5.indb 11IB_86282_FGW84A1_LB5.indb 11 28.01.13 09:4528.01.13 09:45

12 FGW 84 A1
ES Garantía
Este aparato tiene 3 años de garantía desde la fecha de compra. El aparato ha
sido fabricado cuidadosamente y ha sido probado antes de su entrega.
Guarde el comprobante de caja como justificante de compra. Si necesitara
hacer uso de la garantía, póngase en contacto por teléfono con su punto de
servicio habitual. Éste es el único modo de garantizar un envío gratuito.
ADVERTENCIA
► La garantía cubre los defectos de fabricación o del material, pero no los
daños de transporte, las piezas sujetas a desgaste ni los daños sufridos
por las piezas frágiles (p. ej. interruptores).
Este producto ha sido diseñado exclusivamente para el uso particular y no para
el uso industrial. En caso de manipulación indebida e incorrecta, uso de la fuerza
y en caso de abrir el aparato personas extrañas a nuestros centros de asistencia
técnica autorizados, la garantía pierde su validez.
Esta garantía no reduce en forma alguna sus derechos legales. La duración de
la garantía no se prolonga con la garantía de reparaciones. Lo mismo sucede
con las piezas que se hayan cambiado o reparado.
Los daños y defectos que puedan estar presentes en el momento de la compra
deberán notificarse inmediatamente después del desembalado o como máximo
dos días después de la fecha de compra.
Una vez transcurrido el periodo de garantía, deberá abonarse el costo de las
reparaciones.
Asistencia técnica
Servicio España
Tel.: [phone]
(0,08 EUR/Min. + 0,11 EUR/llamada (tarifa normal))
(0,05 EUR/Min. + 0,11 EUR/llamada (tarifa reducida))
E-Mail: [email protected]
IAN 86282
Importador
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com
IB_86282_FGW84A1_LB5.indb 12IB_86282_FGW84A1_LB5.indb 12 28.01.13 09:4528.01.13 09:45

13
FGW 84 A1
IT
MT
Indice
Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Informazioni sul presente manuale di istruzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Diritto d'autore. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Uso conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Avvertenze di sicurezza di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Volume della fornitura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Elementi di connessione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Montaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Preparazione del montaggio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Materiale di montaggio necessario. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Fasi di montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Pulizia e cura. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Importatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
IB_86282_FGW84A1_LB5.indb 13IB_86282_FGW84A1_LB5.indb 13 28.01.13 09:4528.01.13 09:45

14 FGW 84 A1
IT
MT
Introduzione
Informazioni sul presente manuale di istruzioni
Congratulazioni!
Con il suo acquisto, ha scelto un prodotto di alta qualità. Si familiarizzi con il
prodotto prima del montaggio e della messa in funzione. A tale scopo, le consi-
gliamo di leggere attentamente le seguenti istruzioni di montaggio e avvertenze
di sicurezza. Utilizzi il prodotto solo come descritto e per i campi di impiego
indicati. Conservi con cura il manuale. In caso di cessione del prodotto a terzi,
consegni anche tutta la documentazione relativa.
Diritto d'autore
La presente documentazione è tutelata dal diritto d'autore.
La diffusione o ristampa di qualsiasi genere, anche se parziale, nonché la
riproduzione delle illustrazioni, anche se modificate, è consentita solo previa
autorizzazione scritta del produttore.
Uso conforme
Il barbecue con carrello è destinato esclusivamente alla preparazione di alimenti
da arrostire. Esso è destinato esclusivamente all'impiego all'aperto. Il presente
barbecue con carrello è destinato all'uso privato e non a scopi commerciali.
Non si assume alcuna responsabilità per i danni derivanti dall'abuso e uso non
conforme, dall'uso di violenza o modifiche non autorizzate.
AVVISO
Pericolo derivante da uso non conforme!
In caso di uso non conforme o diverso da quello previsto, possono verificarsi
situazioni di pericolo.
► Utilizzare l'apparecchio esclusivamente in conformità alla sua destinazione.
► Attenersi alle procedure descritte nel presente manuale di istruzioni.
Si esclude qualsiasi rivendicazione collegata a danni derivanti da uso non
conforme, riparazioni non eseguite a regola d'arte, modifiche non consentite o
impiego di parti di ricambio non omologate.
Il rischio è esclusivamente a carico dell'utente.
IB_86282_FGW84A1_LB5.indb 14IB_86282_FGW84A1_LB5.indb 14 28.01.13 09:4528.01.13 09:45

15
FGW 84 A1
IT
MT
Sicurezza
In questo capitolo sono riportate importanti indicazioni di sicurezza per l'uso
dell'apparecchio.
Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte.
L'uso non conforme può comportare danni a persone e a cose.
Avvertenze di sicurezza di base
AVVISO
Avviso relativo al pericolo di ustioni!
1. Collocare il grill su un sottofondo stabile, piano e solido durante l’uso,
altrimenti potrebbe ribaltarsi.
2. ATTENZIONE! Non utilizzare alcol o benzina per accendere o riaccendere il
fuoco! Utilizzare solo ausili di accensione conformi a EN 1860-3. Il ritorno
di fiamma può creare uno sviluppo di calore incontrollabile.
3. ATTENZIONE! Il grill si surriscalda e non dev’essere spostato durante l’uso,
altrimenti potrebbe ribaltarsi.
4. ATTENZIONE! Tenere lontani i bambini e gli animali domestici!
5. Durante la cottura, indossare guanti idonei e utilizzare le apposite pinze.
6. Non lasciare mai il barbecue bollente incustodito.
7. Prima della pulizia, fare raffreddare completamente il grill.
8. Non utilizzare mai acqua per spegnere la brace.
AVVISO
Avviso relativo al pericolo di soffocamento!
► Utilizzare il grill solo all’aperto!
► Non utilizzare il grill in ambienti chiusi o su superfici coperte.
IB_86282_FGW84A1_LB5.indb 15IB_86282_FGW84A1_LB5.indb 15 28.01.13 09:4528.01.13 09:45

16 FGW 84 A1
IT
MT
Volume della fornitura
1 x spiedo completo (incl. 2 x morse per carne e 1 maniglia in legno)
21 x paravento, a sinistra
31 x paravento, centrale
41 x paravento, a destra
51 x griglia di cottura (incl. 2x maniglie)
61 x vaschetta portacarbone
71 x maniglia
82 x reggimaniglia, corti
92 x puntelli di sostegno
10 2 x puntelli trasversali
11 5 x piani di appoggio, lunghi
12 2 x ruote
13 1 x asse
14 2 x puntelli delle ruote
15 2 x supporti, lunghi
16 2 x puntelli di rinforzo
17 3 x piani di appoggio, corti
Elementi di connessione
M6x12
24x
M5x10
7x
M5x16
16x
M4x15
2x
M5
23x
M6
24x
M8
2x
M4x10
2x
Ø6x16
8x
Ø6x12
7x
IB_86282_FGW84A1_LB5.indb 16IB_86282_FGW84A1_LB5.indb 16 28.01.13 09:4528.01.13 09:45

17
FGW 84 A1
IT
MT
Montaggio
Preparazione del montaggio
Prevedere tempo a sufficienza per il montaggio del barbecue con carrello.
Destinare una superficie di lavoro di circa 2-3 metri quadrati. Rimuovere i singoli
pezzi dalla confezione e collocarli a portata di mano. Controllare l'integrità
della fornitura e la presenza di eventuali danni.
Materiale di montaggio necessario
Martello
Cacciavite a stella
Chiave fissa SW 8 mm, SW 10 mm, SW 13 mm
AVVISO
Avvertenza relativa al rischio di lesioni!
► Le teste delle viti, per la sicurezza dell’utente, devono essere orientate
sempre verso l’esterno, al fine di evitare lesioni.
ATTENZIONE
► Serrare tutte le viti solo al termine del montaggio, per evitare tensioni
errate del materiale.
IB_86282_FGW84A1_LB5.indb 17IB_86282_FGW84A1_LB5.indb 17 28.01.13 09:4528.01.13 09:45
