Introduction
FKG 48 A1
GB
IE
Introduction
Information for these operating instructions
These operating instructions are a component of the Round Barbecue FKG 48 A1
(hereafter referred to as the appliance or grill) and they provide you with important
information on the intended use, safety and assembly as well as operation of the
appliance.
These operating instructions must constantly be kept available close to the appliance.
They are to be read and applied by everyone occupied with operating the appliance.
Retain these operating instructions and pass them on, with the appliance, to any
future owner.
Copyright
This documentation is copyright protected.
All reproductions or duplications, also as extracts, as well as representations of the
illustrations, even in an altered state, are only permitted with the written approval of
the manufacturer.
Intended use
This round barbecue is intended exclusively for the preparation of grilled foods.
It is suitable only for use outdoors. This round barbecue is intended for use only
in domestic environments, not for commercial applications.
No liability will be assumed for damages caused by misuse or improper handling,
the use of force or unauthorised modification.
WARNING
Risks from unintended use!
Risks can be engendered if the appliance is used for unintended purposes
and/or other types of use.
Use the appliance exclusively for its intended purposes.
►
Observe the procedures described in these operating instructions.►
The manufacturer assumes no responsibility for damage caused by improper use,
inappropriate repairs, making unauthorised modifications or for using unapproved
replacement parts.
The user alone bears the risk.
Buch_71787_LB3.indb Abs1:2Buch_71787_LB3.indb Abs1:2 02.12.2011 10:16:28 Uhr02.12.2011 10:16:28 Uhr

3
Safety
FKG 48 A1
GB
IE
Safety
In this chapter you will receive important safety information regarding the handling
of the appliance.
This appliance complies with the statutory safety regulations.
Incorrect usage can lead to personal injury and property damage.
Basic Safety Instructions
WARNING
Warnings about burns!
1. During use, place the grill on a secure, level and firm surface, otherwise it
could tip over.
2. CAUTION! For igniting and reigniting, do not use spiritus, petrol or similar
liquids! Use only ignition aids complying with EN 1860-3. The deflagration
could cause an uncontrollable development of heat.
3. ATTENTION! During use the round barbecue will become very hot and
therefore may not be moved, otherwise it could tip over.
4. ATTENTION! Keep children and pets well away from it!
5. Wear appropriate barbecue gloves when grilling and use grill tongs.
6. NEVER leave a hot grill unattended.
7. Let the grill cool completely before cleaning it.
8. NEVER use water to extinguish the charcoal.
WARNING
Warning in regard to suffocation!
Use the round barbecue ONLY outdoors!
►
Do not operate the round barbecue in indoor rooms or roofed-over areas.►
Buch_71787_LB3.indb Abs4:3Buch_71787_LB3.indb Abs4:3 02.12.2011 10:16:28 Uhr02.12.2011 10:16:28 Uhr

4
Items supplied
FKG 48 A1
GB
IE
Items supplied
3 x Handle
21 x Ventilation plate (hood)
31 x Hood
41 x Hood holder
51 x Cooking grill
62 x Charcoal divider
71 x Charcoal grill
81 x Firebowl
91 x Ventilation plate (firebowl)
10 3 x Leg Caps
11 3 x Ash collector tray holder
12 1 x Ash collector tray
13 2 x Wheeled legs
14 2 x Wheels
15 1 x Wire shelf
16 1 x Support leg
Connection elements
A B C D E F G H
M6x30
3x
M5x12
8x
Ø8
2x
Ø6
3x
Ø6
6x
Ø6
8x
M5
8x
M8
2x
NOTICE
Check the contents to ensure everything is available and for signs of visible►
damage.
If the delivery is not complete or is damaged due to defective packaging or►
through transportation contact the Service Hotline (see chapter Service).
Buch_71787_LB3.indb Abs3:4Buch_71787_LB3.indb Abs3:4 02.12.2011 10:16:28 Uhr02.12.2011 10:16:28 Uhr

5
Assembly
FKG 48 A1
GB
IE
Assembly
Preparing for assembly
Allow yourself plenty of time for the assembly of the round barbecue. Secure a
level workplace of about two to three square meters. Remove all individual items
from the packaging and place them where they are conveniently handy.
Required assembly material
Phillips head screwdriver
Open-ended spanners SW 8 mm, SW 13 mm
WARNING
To avoid possible injury, the screw heads should always face outwards.
►
First tighten all screw connections down when the assembly is complete,
this will help avoid undesirable material tensions.
Buch_71787_LB3.indb Abs3:5Buch_71787_LB3.indb Abs3:5 02.12.2011 10:16:31 Uhr02.12.2011 10:16:31 Uhr

6
Assembly
FKG 48 A1
GB
IE

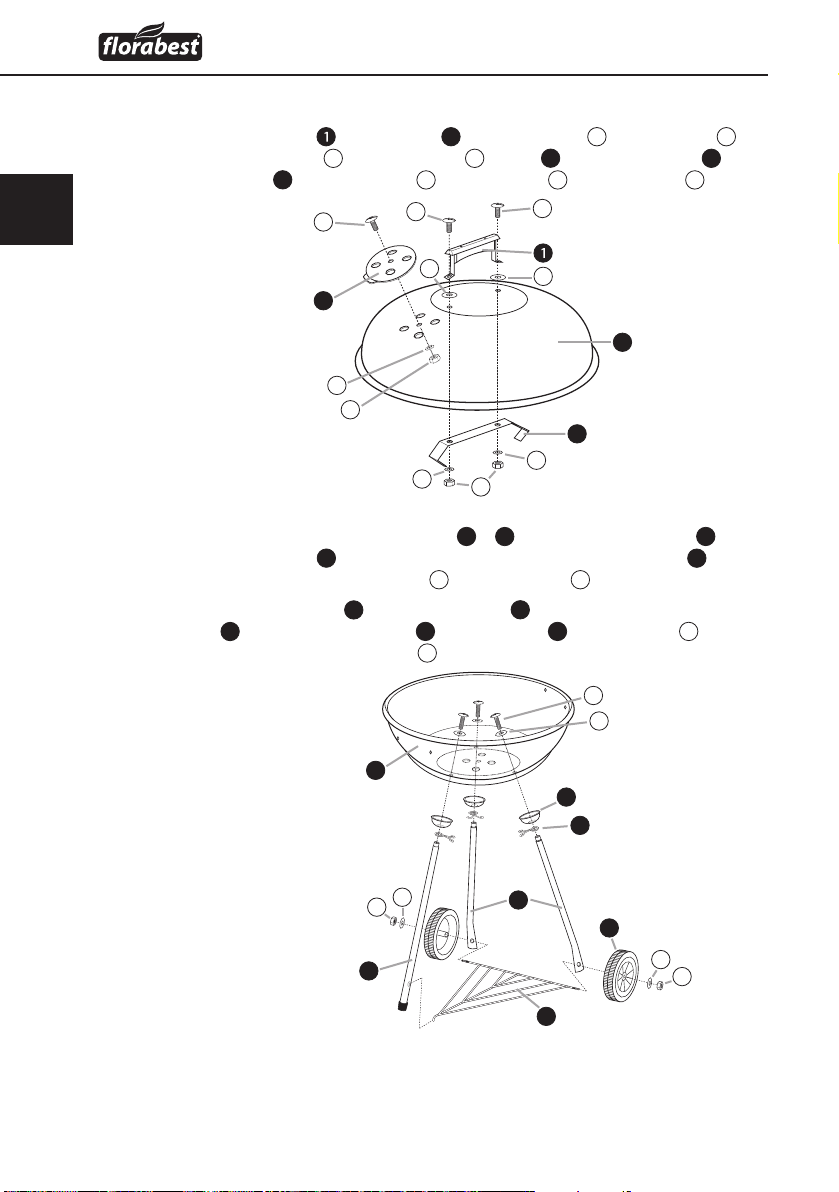

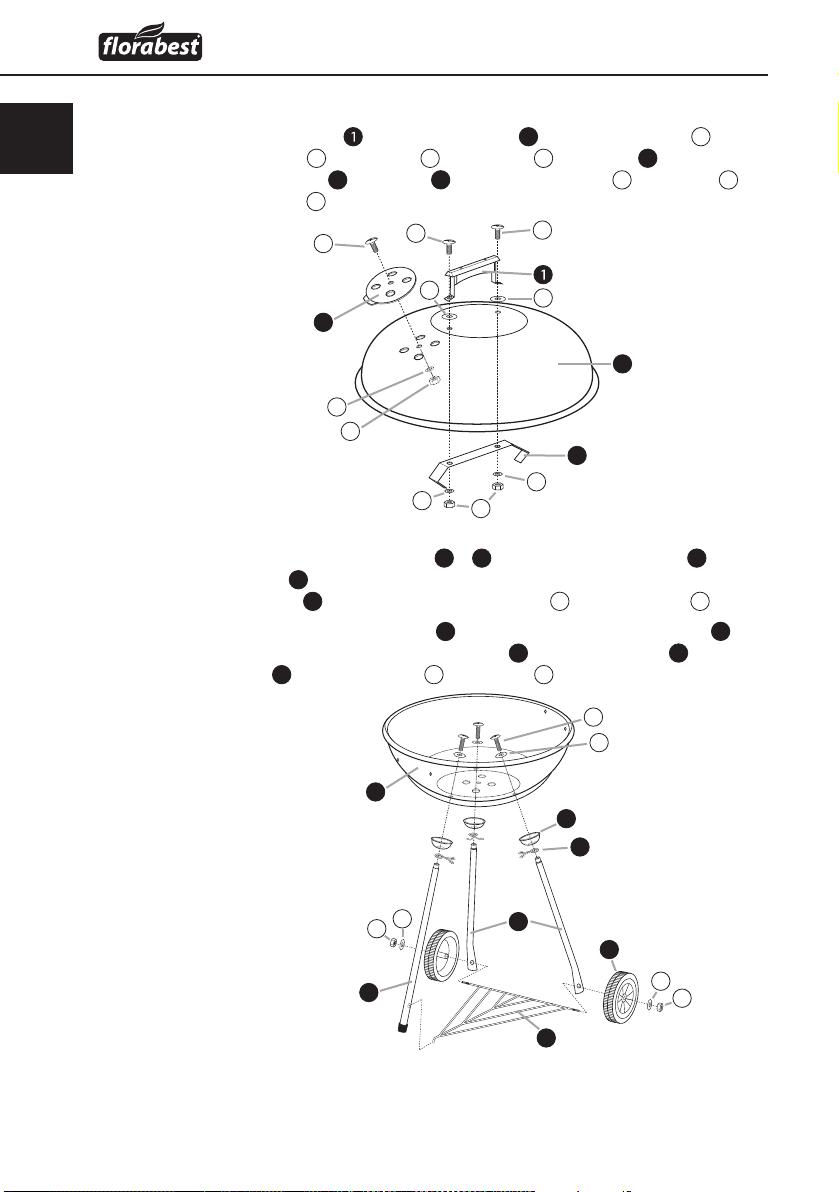

Step 1
Screw the handle♦ and the hood bracket 4with M5 x 12 screws B ,
Ø6 washers E , Ø6 washers F and nuts M5 G to the hood 3. Secure the
ventilation plate 2to the hood 3using a M5 x 12 screw B , Ø6 washer F
and M5 nut G .
Step 2
Place over each upper leg end (♦ 13 + 16 ) an ash collector tray holder 11 and
a leg cap 10 and then assemble the legs in the arrangement depicted onto
the firebowl 8. For this, use the M6 x 30 screws
A
and Ø6 washers D .
Guide the ends of the wire shelf
♦ 15 through the holes in the wheeled legs 13
and hook the curved end of the wire shelf 15 into the support leg 16 . Fit the
wheels 14 using Ø8 washers C and the M8 H self-locking nuts.
B B B
E E
2
F
G
G
4
3
F
F
A
D
8
10
11
13
C
H
15
16
C
H
14
Buch_71787_LB3.indb Abs3:6Buch_71787_LB3.indb Abs3:6 02.12.2011 10:16:31 Uhr02.12.2011 10:16:31 Uhr

7
Assembly
FKG 48 A1
GB
IE

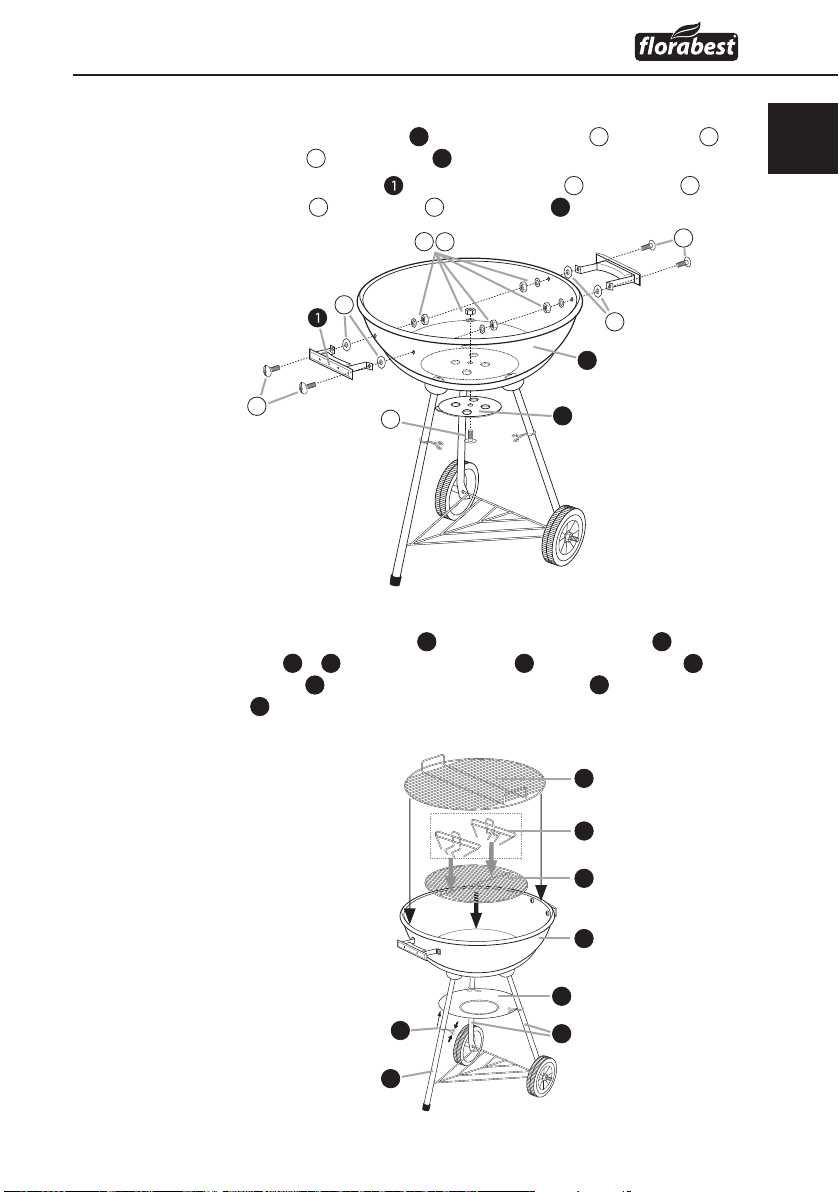

Step 3
Secure the ventilation plate♦ 9with a M5 x 12 screw B , Ø6 washer F
and M5 nut G to the firebowl 8.
Secure the two handles
♦ using M5 x 12 screws B , Ø6 washers F ,
Ø6 washers E and M5 nuts G to the firebowl 8.
Step 4
Clamp the ash collector tray♦ 12 in the ash collector tray holder 11 between
the legs (13 + 16 ). Place the charcoal grill 7and the cooking grill 5into
the firebowl 8. If needed, place the charcoal divider 6on the charcoal
grill 7.
To finish the assembly, tighten all screw connections firmly.
♦
B
G
F
E
8
9
B
B
E
5
6
7
8
11 13
16
12
Buch_71787_LB3.indb Abs3:7Buch_71787_LB3.indb Abs3:7 02.12.2011 10:16:37 Uhr02.12.2011 10:16:37 Uhr

8
Commissioning/Direct cooking
FKG 48 A1
GB
IE
Commissioning
NOTICE
Before the first use, the grill must be warmed up for at least 30 minutes.►
WARNING
Warnings about burns!
During use, place the grill on a secure, level and firm surface, otherwise it
►
could tip over.
Warning! For igniting and reigniting, do not use spiritus, petrol or similar liquids!►
Use only ignition aids complying with EN 1860-3. The deflagration could
cause an uncontrollable development of heat.
Build up a small pile of charcoal in the firebowl.
■
Place one or two solid firelighters on the existing layer of charcoal and ignite■
the solid firelighters with a match or lighter.
Allow the firelighters to burn for 2 to 4 minutes. Then slowly start filling the
■
firebowl with charcoal.
After about 20 minutes the charcoal will display a white coating of ash.
■
The optimal burning temperature has now been reached.
Spread the charcoal evenly in the firebowl with a suitable metal implement.
■
Insert the grill grate and start the barbecue.■
Direct cooking
Direct cooking is similar to frying. The food item is cooked directly over the heat
source (coal), so it is the usual grilling. With this method the heat radiation onto
the food item is at its strongest and keeps the cooking time low.
Use the direct cooking method for foods that require max. 25 minutes of grilling
time, e.g. steaks, chops or sausages. You can open the hood with direct grilling,
then you can see your food being cooked. With the hood closed and the ventilation
plates in the hood and firebowl open, the cooking time can be further shortened.
When direct cooking there is always the possibility that fat or marinade could fall
into the heat source from the food item and burn there. In the cases of highly
fatty or marinated food items, it is recommended that you use a drip tray made
of aluminum or an enameled steel tray.
Buch_71787_LB3.indb Abs3:8Buch_71787_LB3.indb Abs3:8 02.12.2011 10:16:40 Uhr02.12.2011 10:16:40 Uhr

9
Direct cooking/Indirect cooking
FKG 48 A1
GB
IE

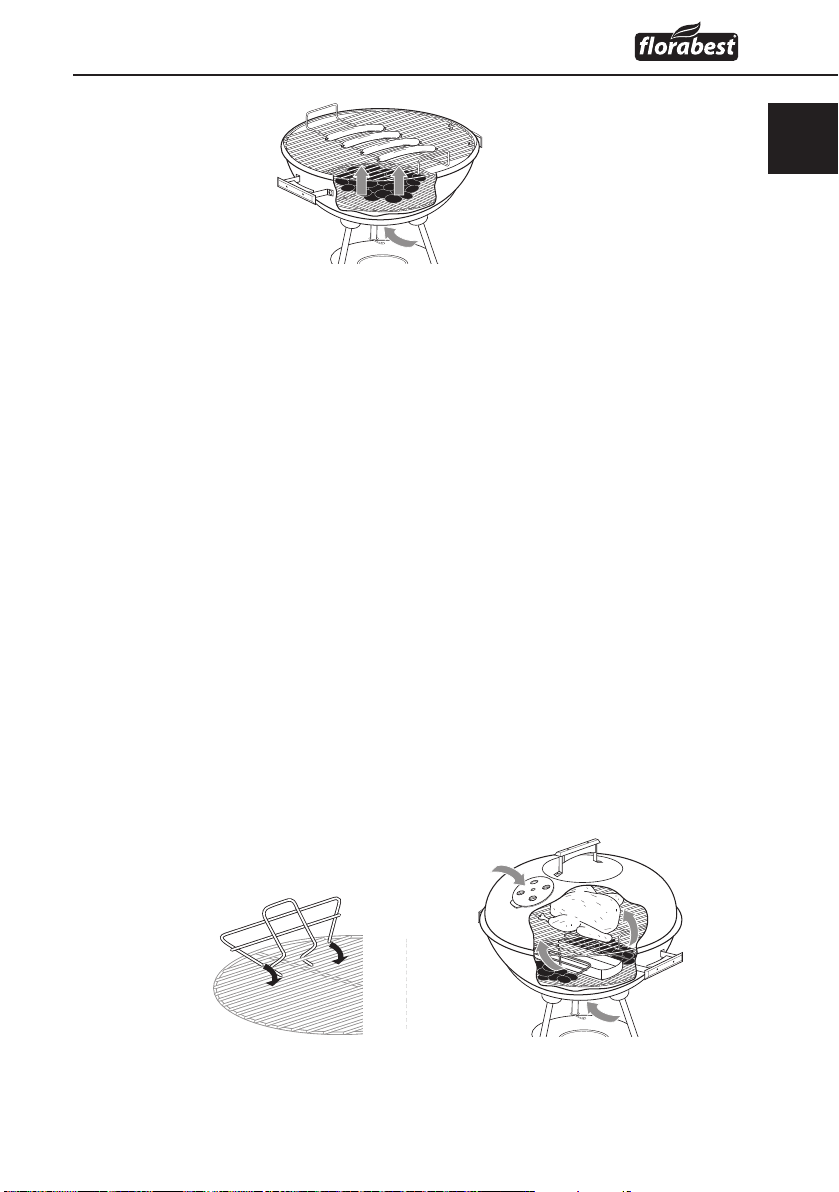

Fig. Direct Cooking
Indirect cooking
Indirect cooking is similar to roasting. The difference is that your food item is grilled
and therefore receives a better flavour and appearance than in the oven.
Use the indirect cooking method for foods which need longer than 25 minutes to
grill, or for food items which are too sensitive for direct cooking, otherwise they
would dry out or sear, such as roasts, ribs, whole chicken or fish fillets.
To prepare the grill for indirect cooking, the charcoal divider needs to be placed
on the charcoal grill (see Fig. Placing the charcoal dividers). The coal divider
may not be fitted parallel to the handles, rather, it must be turned through 90°
when fitting it. The amount of fuel (charcoal) must be limited to 2 x 500 g. With
the fitting of the coal divider the firebowl is divided into three zones. Zones 1 and
3 are the spaces between the charcoal divider and side walls of the firebowl.
Zone 2 is the space between the charcoal divider. This space remains empty.
Here you can if necessary place a drip tray to collect the juices and drippings
that can accumulate. On the one hand this facilitates the cleaning of the grill, on
the other, the meat juices can be used for a sauce/gravy. Put some water into the
drip tray to avoid the juices burning on.
Fill the zones 1 and 3 with charcoal and ignite it. For slow and gentle indirect
cooking, you always need the hood. With this, the firebowl is covered and thus
creates an enclosed cooking chamber. The ventilation plates on the firebowl and
the hood must be opened so as to obtain an oxygen supply. The grilling time for
indirect cooking is significantly longer than it is for direct cooking.
Fig. Placing the charcoal dividers Fig. Indirect cooking
Buch_71787_LB3.indb Abs3:9Buch_71787_LB3.indb Abs3:9 02.12.2011 10:16:41 Uhr02.12.2011 10:16:41 Uhr

10
Cleaning and Care/Disposal
FKG 48 A1
GB
IE
Cleaning and Care
WARNING
Warnings about burns!
Before cleaning it or putting it into storage, allow the round barbecue to cool
►
down completely. NEVER use water to extinguish the glowing charcoal.
TAKE NOTE
Do not use abrasive or aggressive cleaning agents, they can damage the►
enamelled pieces.
For normal cleaning, use a cloth and water with standard detergent.
For heavy soiling on the enamelled parts, use a standard commercial enamel cleaner.
Pay heed to the instructions supplied by the manufacturer of the cleaning agent being
employed. Clean the cooking grill with detergent and a household sponge.
Disposal
Dispose of flammable materials carefully and with regard to the
environment. Dispose of remaining waste fundamentally only into
containers made of metal and intended for this purpose or made of
non-flammable materials.
Dispose of the Round Barbecue through an approved disposal centre or at your
community waste facility. Observe the currently applicable regulations. In case of
doubt, please contact your local waste disposal centre.
Dispose of all packaging materials in an environmentally friendly manner.
Buch_71787_LB3.indb Abs3:10Buch_71787_LB3.indb Abs3:10 02.12.2011 10:16:41 Uhr02.12.2011 10:16:41 Uhr

11
Appendix
FKG 48 A1
GB
IE
Appendix
Technical data
Dimensions (assembled) approx. 57 x 86 x 48 cm
Cooking grill approx. Ø44 cm
Weight approx. 5.7 kg
Fuel Charcoal
Firebowl capacity max. 1.6 kg
Warranty
The warranty for this appliance is for 3 years from the date of purchase. This
appliance has been manufactured with care and meticulously examined before
delivery. Please retain your receipt as proof of purchase. In the case of a war-
ranty claim, please make contact by telephone with our service department.
Only in this way can a post-free despatch for your goods be assured.
NOTICE
The warranty covers only claims for material and manufacturing defects,►
not for transport damages, wearing parts or for damage to fragile compo-
nents, e.g. switches.
This appliance is intended solely for private domestic use, not for commercial
applications. If this product has been subjected to improper or inappropriate
handling, abuse, or modifications not carried out by one of our authorised service
centres, the warranty will be considered void. This warranty does not affect your
statutory rights.
The warranty period is not extended by repairs effected under warranty. This
applies also to replaced and repaired parts. Damages and defects discovered
on purchase are to be reported directly after unpacking, at the latest by two
days after the date of purchase. On the lapse of the warranty period, all repairs
carried out are liable to charges.
Buch_71787_LB3.indb Abs3:11Buch_71787_LB3.indb Abs3:11 02.12.2011 10:16:41 Uhr02.12.2011 10:16:41 Uhr

12
Appendix
FKG 48 A1
GB
IE
Service
Service Great Britain
Tel.: [phone] (£ 0.10/Min.)
E-Mail: [email protected]
IAN 71787
Service Ireland
Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [email protected]
IAN 71787
Importer
KOMPERNASS GMBH
BURGSTRASSE 21
44867 BOCHUM, GERMANY
www.kompernass.com
Buch_71787_LB3.indb Abs3:12Buch_71787_LB3.indb Abs3:12 02.12.2011 10:16:41 Uhr02.12.2011 10:16:41 Uhr

13
FKG 48 A1
FI
Sisällysluettelo
Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tätä käyttöohjetta koskevia tietoja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tekijänoikeus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Määräystenmukainen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Turvallisuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Tärkeitä turvallisuusohjeita. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Toimituslaajuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Liitoselementit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Asennuksen esivalmistelu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Tarvittava asennusmateriaali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Käyttöönotto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Suora grillaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Epäsuora grillaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Puhdistus ja hoito . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Hävittäminen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Liite. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Takuu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Maahantuoja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Buch_71787_LB3.indb Abs2:13Buch_71787_LB3.indb Abs2:13 02.12.2011 10:16:41 Uhr02.12.2011 10:16:41 Uhr

14
Johdanto
FKG 48 A1
FI
Johdanto
Tätä käyttöohjetta koskevia tietoja
Tämä käyttöohje on pallogrillin FKG 48 A1 (jatkossa "laite" tai "grilli") osa ja se
antaa tärkeitä tietoja laitteen määräystenmukaisesta käytöstä, turvallisuudesta,
rakenteesta sekä ohjauksesta.
Käyttöohjeen on oltava jatkuvasti käytettävissä laitteen lähellä. Jokaisen laitetta
käyttävän henkilön on luettava se ja noudatettava sitä.
Säilytä tämä käyttöohje ja luovuta se eteenpäin laitteen mukana seuraavalle
omistajalle.
Tekijänoikeus
Tämä asiakirja on tekijänoikeudellisesti suojattu.
Kaikenlainen monistaminen tai jälkipainatus, myös osittain, sekä kuvien toistaminen,
myös muutetussa tilassa, on sallittua ainoastaan valmistajan kirjallisella suostu-
muksella.
Määräystenmukainen käyttö
Grilli on tarkoitettu ainoastaan grillattavaksi soveltuvien ruokien valmistukseen.
Se soveltuu ainoastaan ulkona käytettäväksi. Tämä grilli on tarkoitettu ainoastaan
yksityisiin kotitalouksiin, eikä sitä ole suunniteltu kaupallisiin tarkoituksiin.
Valmistaja ei vastaa vahingoista, jotka aiheutuvat väärinkäytöstä tai asiattomasta
käsittelystä, voiman käytöstä tai luvattomista muutoksista.
VAROITUS
Määräystenvastaisen käytön aiheuttama vaara!
Laite saattaa aiheuttaa vaaraa, jos sitä käytetään määräystenvastaisesti ja/tai
toisella tavalla.
Käytä laitetta ainoastaan määräystenmukaisesti.
►
Noudata tässä käyttöohjeessa kuvattuja toimintatapoja.►
Valmistaja ei vastaa minkäänlaisista määräystenvastaisesta käytöstä, virheellisistä
korjauksista, luvattomista muutoksista tai muiden kuin hyväksyttyjen varaosien
käytöstä aiheutuvista vahingoista.
Vastuu on yksinomaan käyttäjällä.
Buch_71787_LB3.indb Abs1:14Buch_71787_LB3.indb Abs1:14 02.12.2011 10:16:42 Uhr02.12.2011 10:16:42 Uhr

15
Turvallisuus
FKG 48 A1
FI
Turvallisuus
Tässä luvussa annetaan tärkeitä turvaohjeita laitteen käsittelyyn.
Tämä laite vastaa säädettyjä turvallisuusmääräyksiä.
Asiaton käyttö voi johtaa henkilövahinkoihin ja aineellisiin vahinkoihin.
Tärkeitä turvallisuusohjeita
VAROITUS
Varoitus palovammoista!
1. Aseta grilli käytön aikana turvalliselle, tasaiselle ja kiinteälle alustalle, koska
muuten grilli voi kaatua.
2. VARO! Älä käytä sytytykseen tai uudelleensytytykseen spriitä tai bensiiniä!
Käytä vain standardin EN 1860-3 mukaisia sytytysapuvälineitä. Muutoin
humahdukset voivat aiheuttaa hallitsematonta kuumuutta.
3. HUOMIO! Grilli kuumenee erittäin kuumaksi, eikä sitä saa liikuttaa käytön
aikana, koska muuten se voi kaatua.
4. HUOMIO! Pidä lapset ja lemmikkieläimet loitolla!
5. Käytä grillatessasi vastaavia grillauskintaita ja käytä grillipihtejä.
6. Älä koskaan jätä kuumaa grilliä ilman valvontaa.
7. Anna grillin jäähtyä kokonaan ennen puhdistusta.
8. Älä koskaan käytä vettä puuhiilien sammuttamiseen.
VAROITUS
Tukehtumisvaara!
Käytä grilliä vain ulkona!
►
Älä käytä grilliä suljetuissa tiloissa tai katetuilla alueilla.►
Buch_71787_LB3.indb Abs4:15Buch_71787_LB3.indb Abs4:15 02.12.2011 10:16:42 Uhr02.12.2011 10:16:42 Uhr

16
Toimituslaajuus
FKG 48 A1
FI
Toimituslaajuus
3 x kahva
21 x tuuletuslevy (kupu)
31 x kupu
41 x kuvun pidike
51 x grilliritilä
62 x hiilten jakaja
71 x hiiliritilä
81 x tulipesä
91 x tuuletuslevy (tulipesä)
10 3 x jalkasuojus
11 3 x tuhkankeruulevyn pidike
12 1 x tuhkankeruulevy
13 2 x pyöräjalka
14 2 x pyörä
15 1 x verkkoalusta
16 1 x tukijalka
Liitoselementit
A B C D E F G H
M6x30
3x
M5x12
8x
Ø8
2x
Ø6
3x
Ø6
6x
Ø6
8x
M5
8x
M8
2x
OHJE
Tarkista toimituksen täydellisyys ja tarkista se näkyvien vaurioiden varalta.►
Jos toimitus on puutteellinen tai havaitaan puutteellisen pakkauksen tai►
kuljetuksen aiheuttamia vahinkoja, käänny huollon palvelunumeron puoleen
(katso luku Huolto).
Buch_71787_LB3.indb Abs3:16Buch_71787_LB3.indb Abs3:16 02.12.2011 10:16:42 Uhr02.12.2011 10:16:42 Uhr

17
Asennus
FKG 48 A1
FI
Asennus
Asennuksen esivalmistelu
Varaa grillin kokoamiseen riittävästi aikaa. Varaa tasainen työskentelyalue, jonka
koko on noin 2 - 3 neliömetriä. Poista yksittäiset osat pakkauksesta ja aseta osat
käden ulottuville.
Tarvittava asennusmateriaali
Ruuvimeisseli
Kiintoavain avainväli 8 mm, avainväli 13 mm
VAROITUS
Ruuvien kantojen tulisi turvallisuuden vuoksi osoittaa aina ulospäin, jotta
►
vältettäisiin loukkaantumiset. Kiristä vasta asennuksen loputtua kaikki ruuvi-
liitokset, muuten materiaali saattaa jännittyä väärin.
Buch_71787_LB3.indb Abs3:17Buch_71787_LB3.indb Abs3:17 02.12.2011 10:16:45 Uhr02.12.2011 10:16:45 Uhr

18
Asennus
FKG 48 A1
FI
Vaihe 1
Ruuvaa kahva♦ ja kuvun pidike 4ruuveilla M5 x 12 B , aluslevyillä Ø6 E ,
aluslevyillä Ø6 F ja muttereilla M5 G kupuun 3. Kiinnitä tuuletuslevy 2
kupuun 3ruuvilla M5 x 12 B , aluslevyllä Ø6 F ja mutterilla M5 G .
Vaihe 2
Työnnä jokaisen jalan yläpäähän (♦ 13 + 16 ) tuhkan keruulevyn pidike 11
ja jalkasuojus 10 ja asenna jalat esitetyssä järjestyksessä tulipesään 8.
Käytä tähän ruuveja M6 x 30
A
ja aluslevyjä Ø6 D .
Vie verkkoalustan
♦ 15 päät payöräjalkojen 13 reikiin ja ripusta verkkoalustan
15 taivutettu pää tukjalkaan 16 . Asenna pyörät 14 aluslevyillä Ø8 C ja
itselukittuvilla muttereilla M8 H .
B B B
E E
2
F
G
G
4
3
F
F
A
D
8
10
11
13
C
H
15
16
C
H
14
Buch_71787_LB3.indb Abs3:18Buch_71787_LB3.indb Abs3:18 02.12.2011 10:16:45 Uhr02.12.2011 10:16:45 Uhr
