fluidra AQUA ELITE L User manual

MANUEL D’UTILISATION
User’s Manual
Conserver ce manuel d’utilisation / Keep this user’s manual

Lisez attentivement ce manuel avant d’utiliser
votre vélo pour la première fois
Carefully read this manual before you use your bike for the first time
MESURES DE SECURITE / Safety precautions
Pour votre sécurité, nous vous recommandons de lire les instructions avant toute utilisation.
For your safety, please read these instructions before use!
Avant l’assemblage, veuillez vérifier le contenu du colis afin de signaler tout dommage éventuel. Suivre les
instructions fournies dans ce manuel pour monter votre produit.
Assemble this product properly using original parts according to the installation instruction. Before assembly,
inspect whether packages are in good condition and whether spare parts are complete in accordance with
transport precautions and the list of spare parts.
Ne pas monter sur le vélo ou pédaler sans avoir terminé le montage et vérifié le serrage des éléments.
Prior to exercise, make sure equipment fasteners are in locking state.
Pour une utilisation pérenne de votre vélo, veuillez suivre les consignes suivantes :
- Contrôlez régulièrement le pH de l’eau votre bassin afin qu’il se situe toujours entre 6,7 et 7,6.
- Lors des traitements de chocs, veuillez sortir le vélo du bassin.
- Evitez de positionner le vélo trop près des buses de refoulements.
- Sortez le vélo du bassin après chaque utilisation et rincez-le à l’eau claire.
For sustainable use of your bike, please follow these instructions:
- Regularly check the pH of your pool water. It must be between 6.7 and 7.6.
- In case of water shock treatment, please get out the bike from water.
- Avoid placing the bike too close of runback nozzle.
- Get out the bike from water after each use and rinse with clear water.
Pour l’assemblage du vélo, utilisez les outils appropriés.
Please use the attached or other appropriate tools to assemble or repair the exercise bike.
Utilisez des pièces d’origine pour la maintenance de votre vélo.
Make necessary maintenance using original spare parts.
Pour votre confort et votre sécurité, ajustez le vélo de piscine selon votre morphologie.
For your comfort and safety, adjust the bike pool according to your body.
Les personnes handicapées ou les enfants ne doivent pas utiliser cet appareil sans la surveillance d’un
adulte responsable.
Children and disabled persons shall use the equipment in the presence of adults or healthy people.
Ce vélo peut supporter un poids maximal de 120Kg.
The exercise bike has a maximum load of 120KGS.

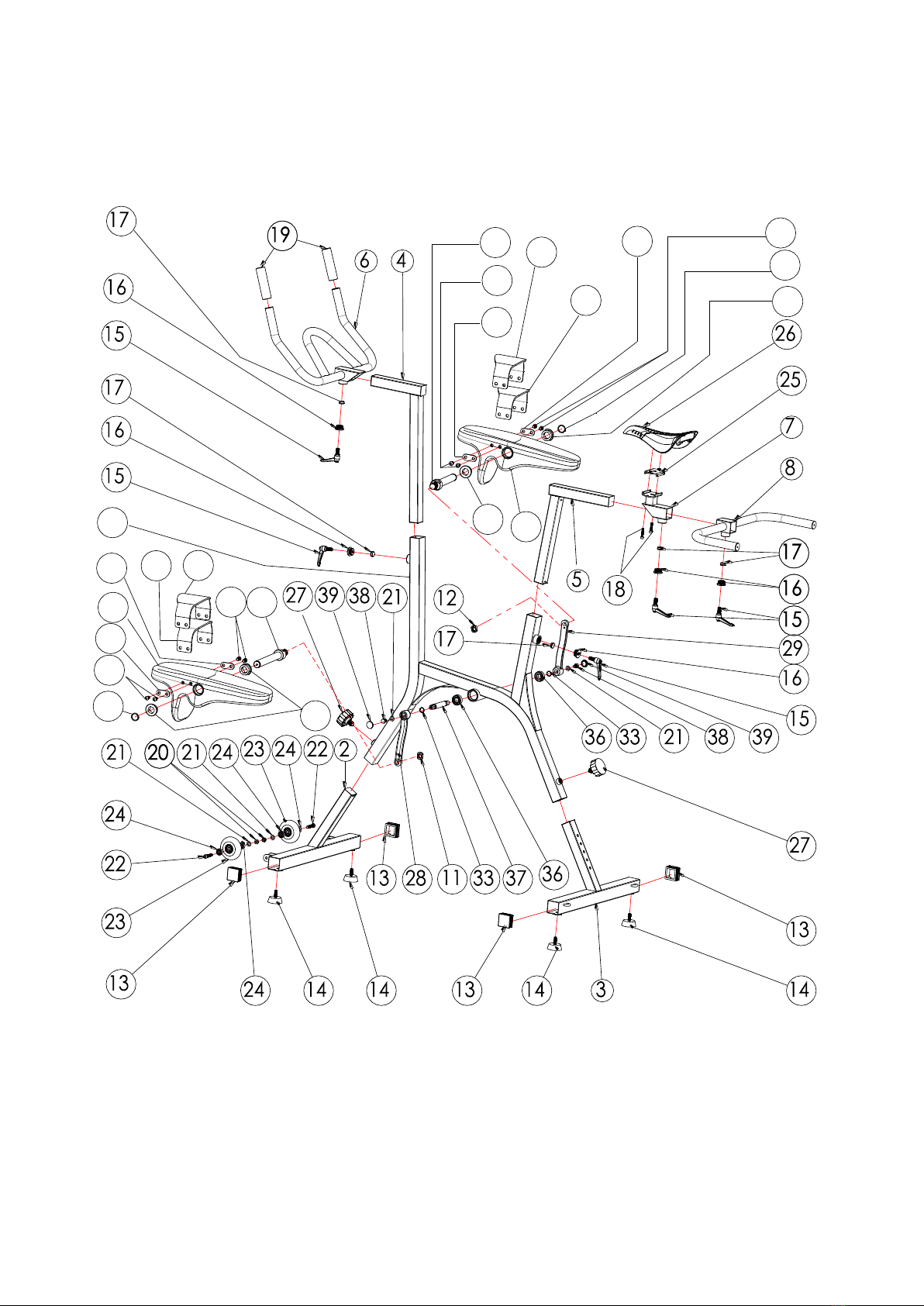

VUE ECLATEE / EXPLODED VIEW
1
32
32
32
33
33
34
35
9
9
30
30
31
31
40
40
41
41
40
40
41
41

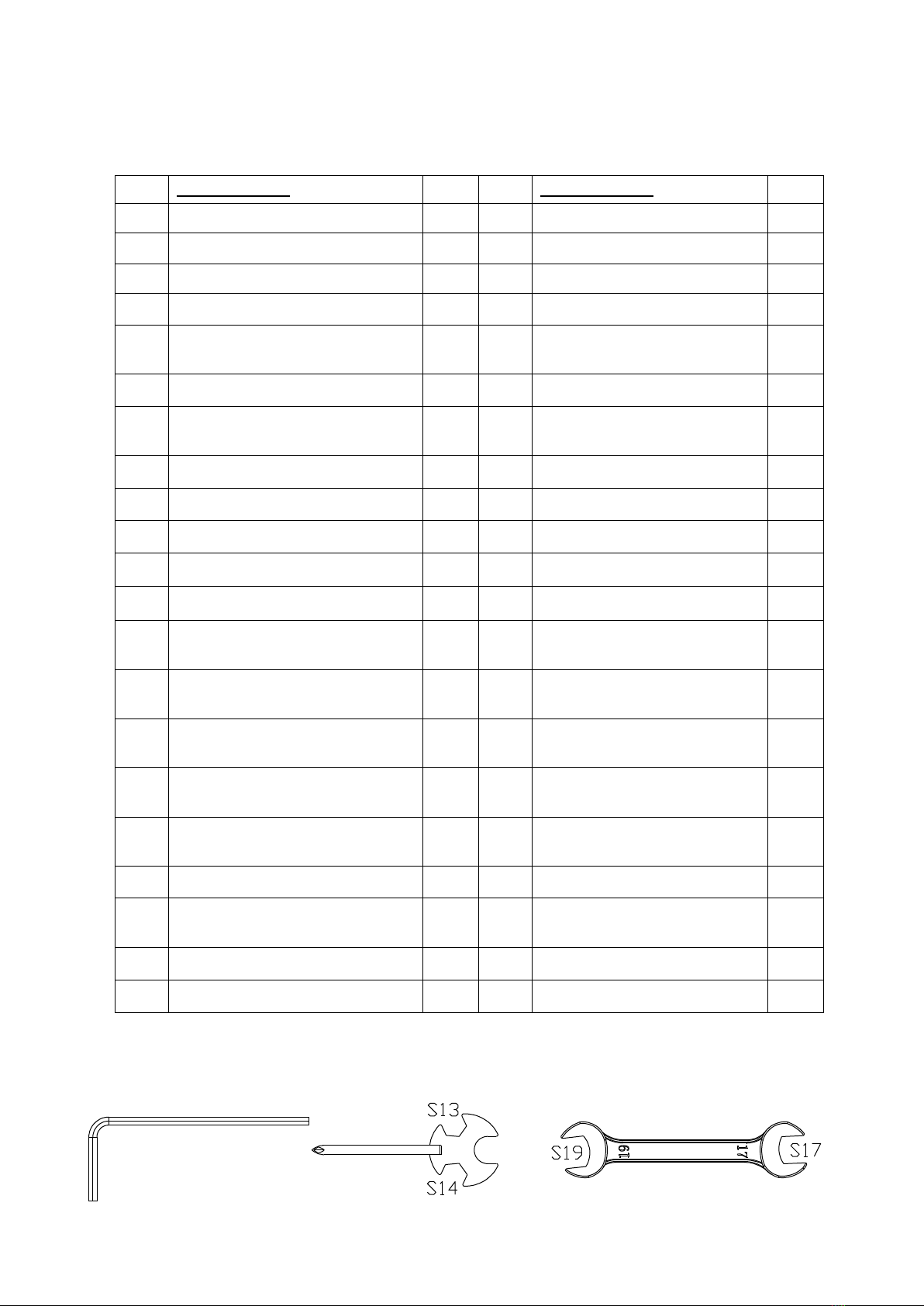

LISTE DETAILLEE / PART LIST
OUTILS / TOOLS (Attention gardez les outils hors de portée des enfants)
No
DESCRIPTION
Qté
No
DESCRIPTION
Qté
1
Chassis principal / main frame
1
21
Rondelle Ø 8 / Φ 8 washer
4
2
Empiètement avant / Front foot tube
1
22
Vis M8 / Screw M8*40
2
3
Empiètement arrière / Rear foot tube
1
23
Roue / PU wheel
2
4
Support guidon / Handrail support
1
24
Roulement / S608 bearing
4
5
Support de selle / Cushion support
1
25
Fixation de selle / Cushion fixing
plate
1
6
Guidon/ Handle bar
1
26
Selle / Saddle
1
7
Support de selle (bas) / Saddle frame
1
27
Molette de réglage / M16 round
handles
2
8
Barre de renfort/ rear handle bar
1
28
Manivelle gauche / Crank L
1
9
Pédale gauche / Left pedal
1
29
Manivelle droite / Crank R
1
10
Pédale droite/ Right pedal
1
30
Mousse pédale / Pedal foam
2
11
Ecrou pédale (G)/ Pedal locknut L
1
31
Sangle pédale / Foot strap
2
12
Ecrou pédale (D)/ Pedal locknut L
1
32
Rondelle nylon / Nylon lining
4
13
Embout de protection / Square pipe
close
4
33
Goupille / Clasp
4
14
Patin / Stopper
4
34
Axe pédale gauche / Pedal
spindle L
1
15
Manette “clikck&turn/ L shape
fasten handles
5
35
Axe pédale droit / Pedal spindle
R
1
16
Ecrou de blocage / Φ 30*M22
welding nut parts
5
36
Roulement / S6003 bearing
2
17
Galet de blocage / Top tight washer
5
37
Axe de pédalier / Straight
mandrel
1
18
Vis M6 / Screw M6*30
2
38
Vis M8 / Screw M8*15
2
19
Embout de protection / Φ 27 handle
bar gloves
2
39
Crank cap
2
20
Ecrou M8 / M8 lock nut
2
40
Fixation / Stator
4
41
Vis M6 / Screw M6*15
8

ASSEMBLAGE / Assembly

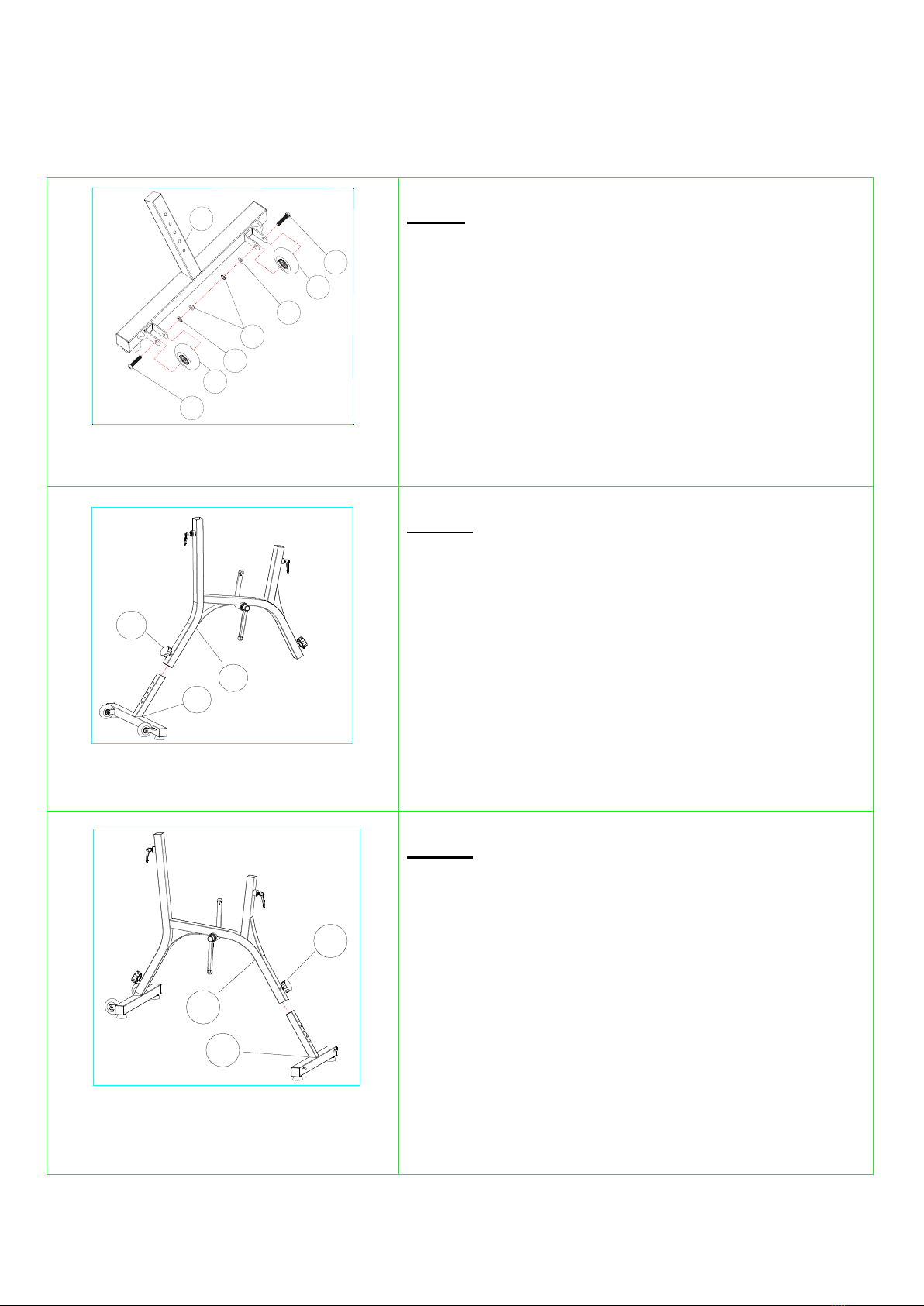

（photo 1）
Etape 1 / Step 1
Fixez la vis (22) à l’empiètement avant (2) et à la roue
(23) à l’aide de l’écrou (20)
Insert 22 to 2
、
23
、
21 with 20, tighten lock it.
（photo 2）
Etape 2 / step 2﹕
Insérez l’empiètement avant (2) dans le chassis
principal (1) puis ajustez la molette de réglage (27)
Install 2 to the main frame 1, then adjust it with 27.
（photo 3）
Etape 3 / step 3﹕
Insérez l’empiètement arrière (3) dans le chassis
principal (1) puis ajustez la molette de réglage (27)
Install 3 to the main frame 1,adjust it with 27.
23
23
20
21
22
22
21
2
27
1
2
3
27
1

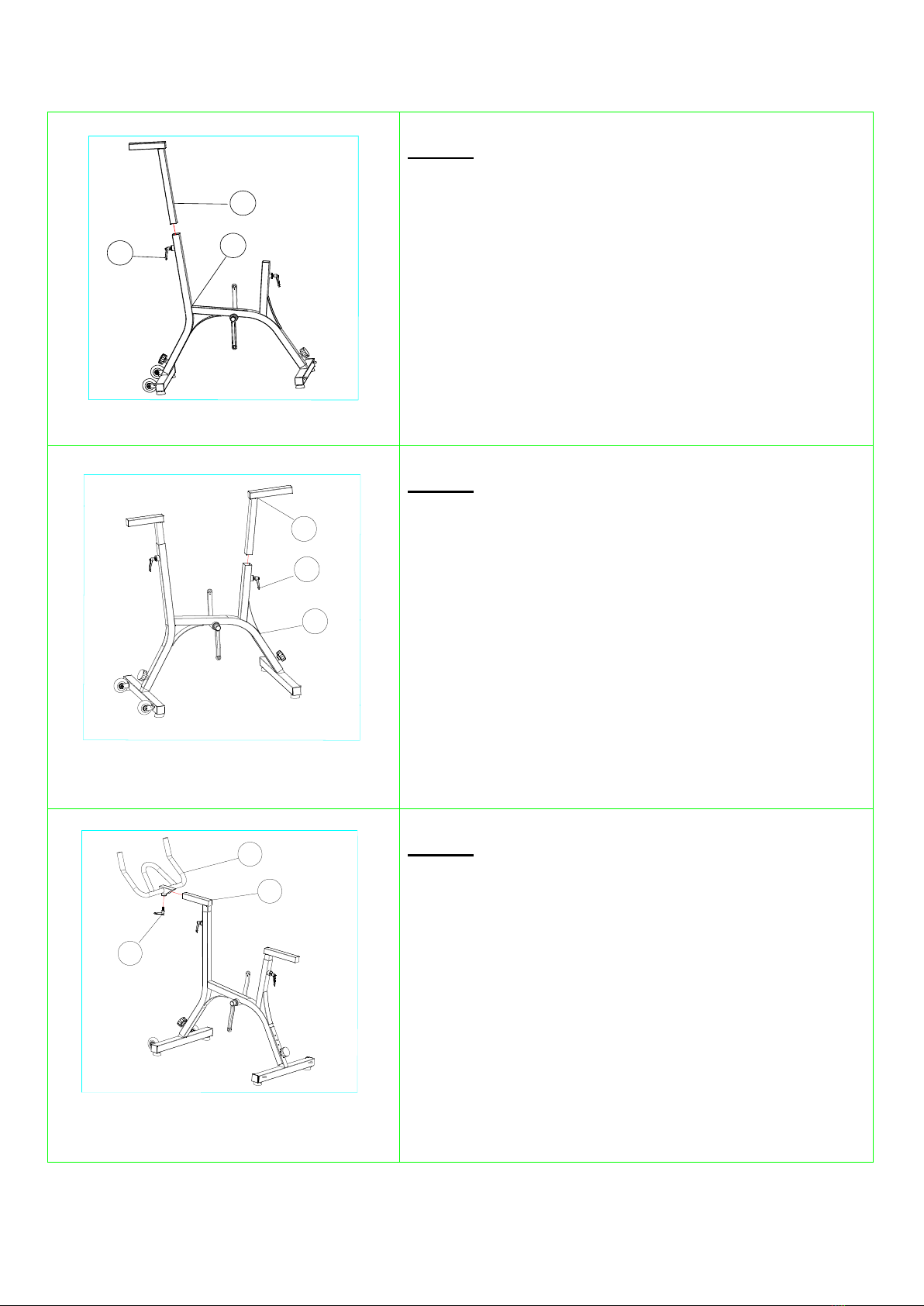

（photo 4）
Etape 4 / step 4﹕
Insérez le support guidon (4) dans le chassis principal
(1) puis fixez fermement avec la manette.
Insert 4 to the main frame 1, adjust well then tighten it with 15.
（photo 5）
Etape 5 / step 5﹕
Insérez le support de selle (5) dans le chassis principal
(1), puis fixez avec la manette (15)
Insert 5 to 1, tighten well by 15.

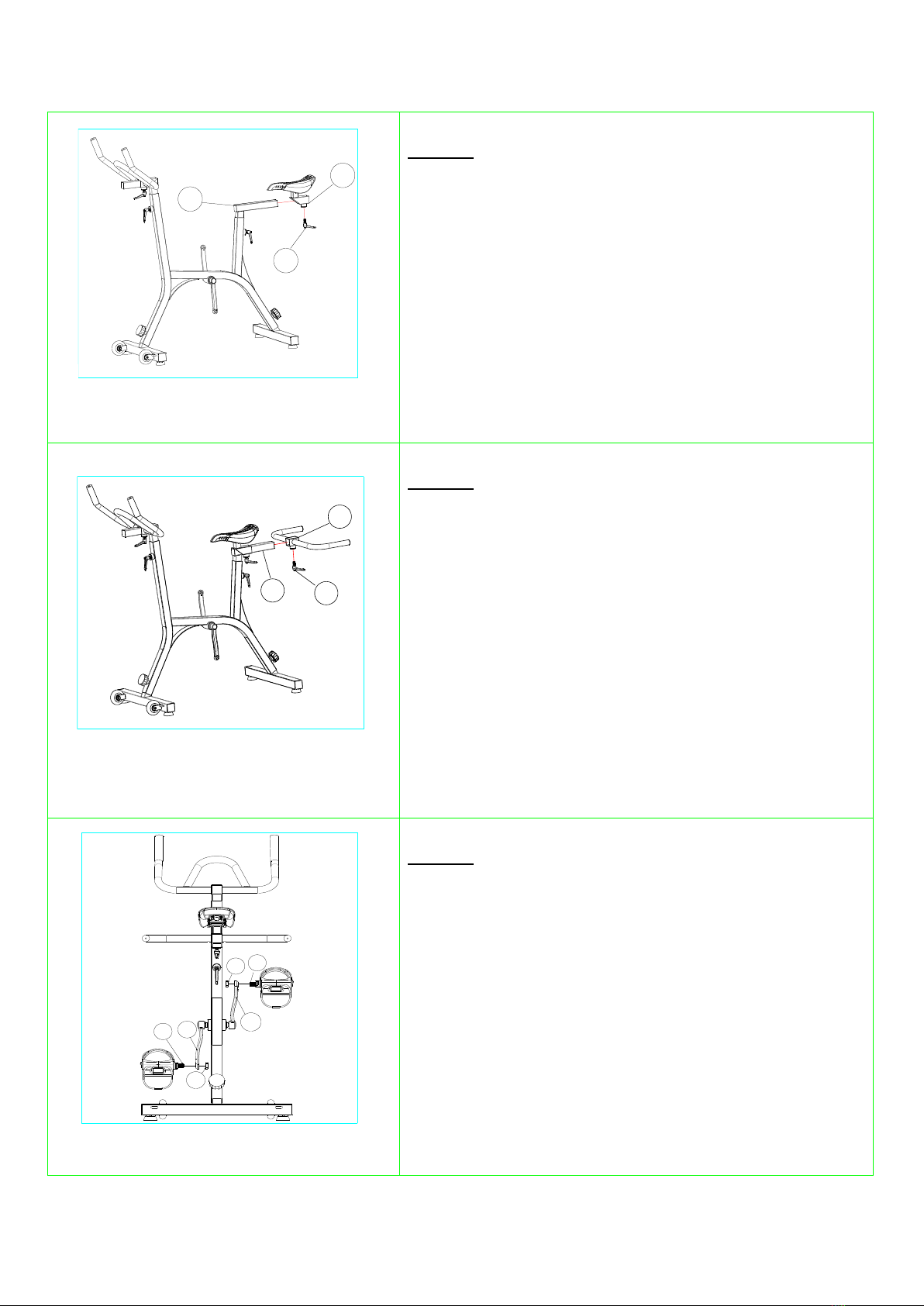

（photo 6）
Etape 6 / step 6 ：
Placez le guidon (6) sur son support (4), puis fixez avec
la manette (15)
Install 6 to 4,adjust it by 15.
15
4
1
5
15
1
6
4
15

（photo 7）
Etape 7 / step 7：
Placez la selle (7) sur son support (5), puis fixez avec la
manette (15).
Insert 7 to 5, tighten well by 15.
（photo 8）
Etape 8 / step 8 ：
Insérez la barre de renfort (8) au support de selle (5),
puis fixez avec la manette (15).
Insert 8 to 5, tighten well by 15.
（photo 9）
Etape 9 / step 9 ：
Vissez la pédale gauche (9) à la manivelle gauche (28)
avec l’axe (34) puis bloquer avec l’écrou (11)
Vissez ensuite la pédale droite (10) à la manivelle droite
(29) avec l’axe (35) , puis bloquez avec l’écrou (12)
① Lock 11 and 34 tighten by 34 and 28 for clockwise direction,
② Lock 12 and 35 tighten by 35 and 29 for counter-clockwise
direction
5
15
7
515
8
12
29
28
11
34
35

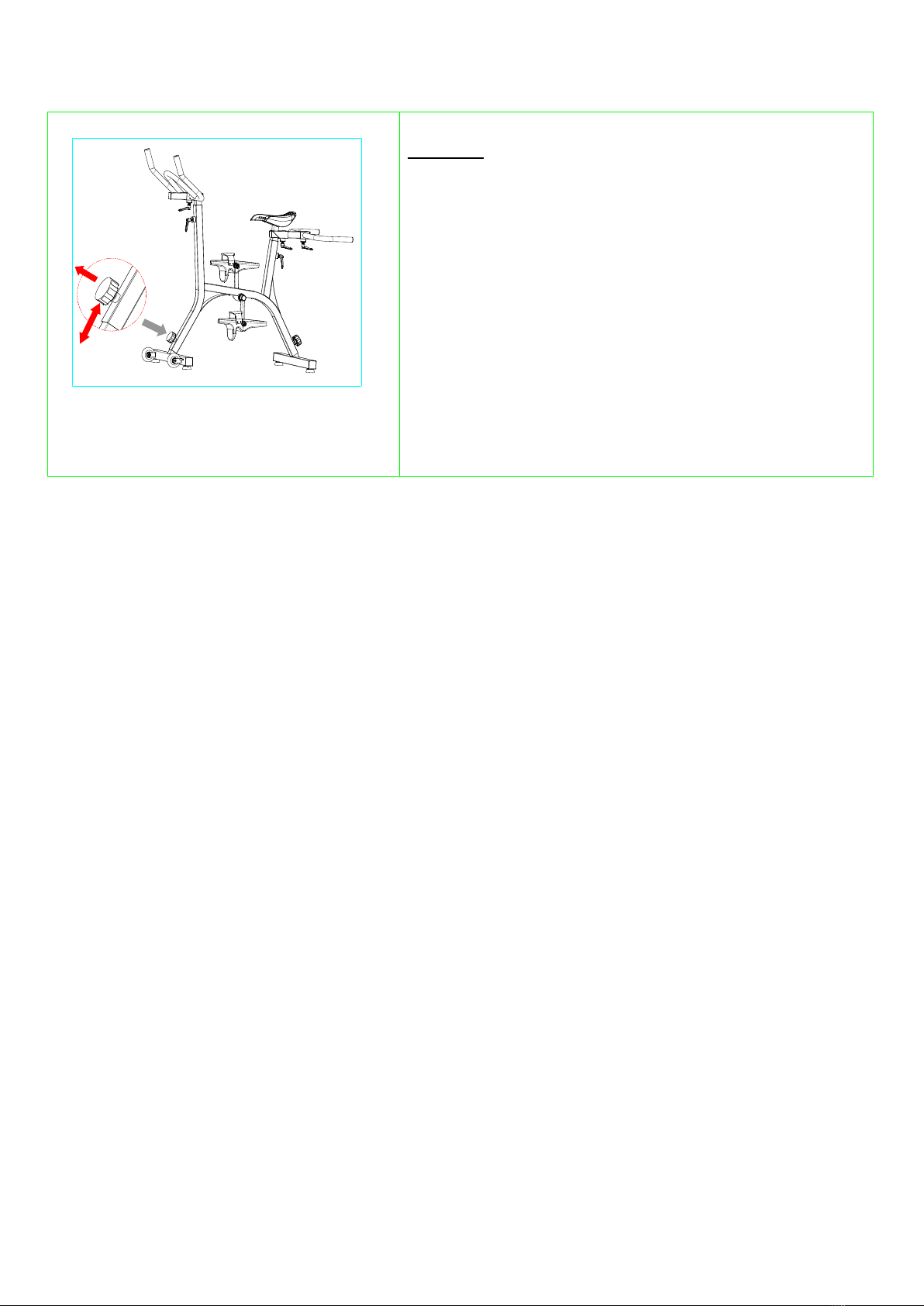

（photo 10）
Etape 10 / step 10 ：
Pour modifier le réglage en hauteur du vélo, tirez la
molette de réglage (27) pour le débloquer.
Ajustez la longueur puis redescendre la molette et la
visser fermement afin d’assurer la stabilité du vélo.
When adjust the foot tube level, pull release with the direction of
red arrow by counter-clockwise direction. Then adjust 27 with
the read arrow direction.

CONSEILS D’ENTRETIEN / Maintenance
L’ AQUA ELITE 4 est fabriqué en acier inoxydable 316L conforme à la norme 2001/95CE.
The Aqua Elite 4 is made of ASISI 316L stainless steel, conforming to standard 2001/95CE.
Il vous est conseillé de sortir le vélo après utilisation pour le rincer à l’eau claire. Ne le
laissez pas dans votre bassin sur une période prolongée. En cas de traitement choc de
votre bassin pensez également à sortir le vélo.
Remove the bike after use or during dosage of chemical products and rinse it with soft water.
Rangez votre vélo dans un local sec, à l’abri de tout produit chimique. Pensez à bien rincer
puis sécher votre vélo.
Rinse with soft water and dry your Aqua Elite 4 before storage. Keep it away from chemical
products.
Veillez à ne pas projeter sur le vélo des produits agressifs favorisant la corrosion.
Be careful with the use of corrosives products that encourage corrosion.
Il vous est recommandé de déplacer régulièrement votre vélo dans la piscine afin de ne pas
abîmer un fond en liner ou carrelage.
Move your bike frequently to prevent from damage on the bottom of the swimming pool.

GARANTIE / Warranty
Votre vélo de piscine AQUA ELITE 4 est garanti 2 ans, hors pièces d’usures.
The Aqua Elite 4 is guaranteed 2 years, excepted for wear and tear parts.
Sont considérées comme pièces d’usures : pédales, embouts et mousses de protection,
sangles, patins, manettes, molettes de réglage, selle.
Are considered as wearing parts : pedals, foam protection and straps, feets, handles, square pipe
close, saddle.

Cher client, merci d’avoir sélectionné notre vélo de piscine AQUA ELITE 4
