fluidra ZODIAC FREERIDER RF 5200 iQ User manual

selon le marquage du produit / according to product marking / gemäß der Kennzeichnung
auf dem Produkt / según el marcado en el producto / secondo la marcatura sul prodotto /
de acordo com a marcação no produto / afhankelijk van de markering op het product
FR
EN
DE
ES
IT
PT
NL
Guide de Démarrage Rapide
Quick Start Guide
Kurz- oder Schnellstartanleitung
Guia de Início Rápido
Guida Rapida
Guia Rápido
Snelstartsgids
H0783800_REVC - EB31--

FR
3
1

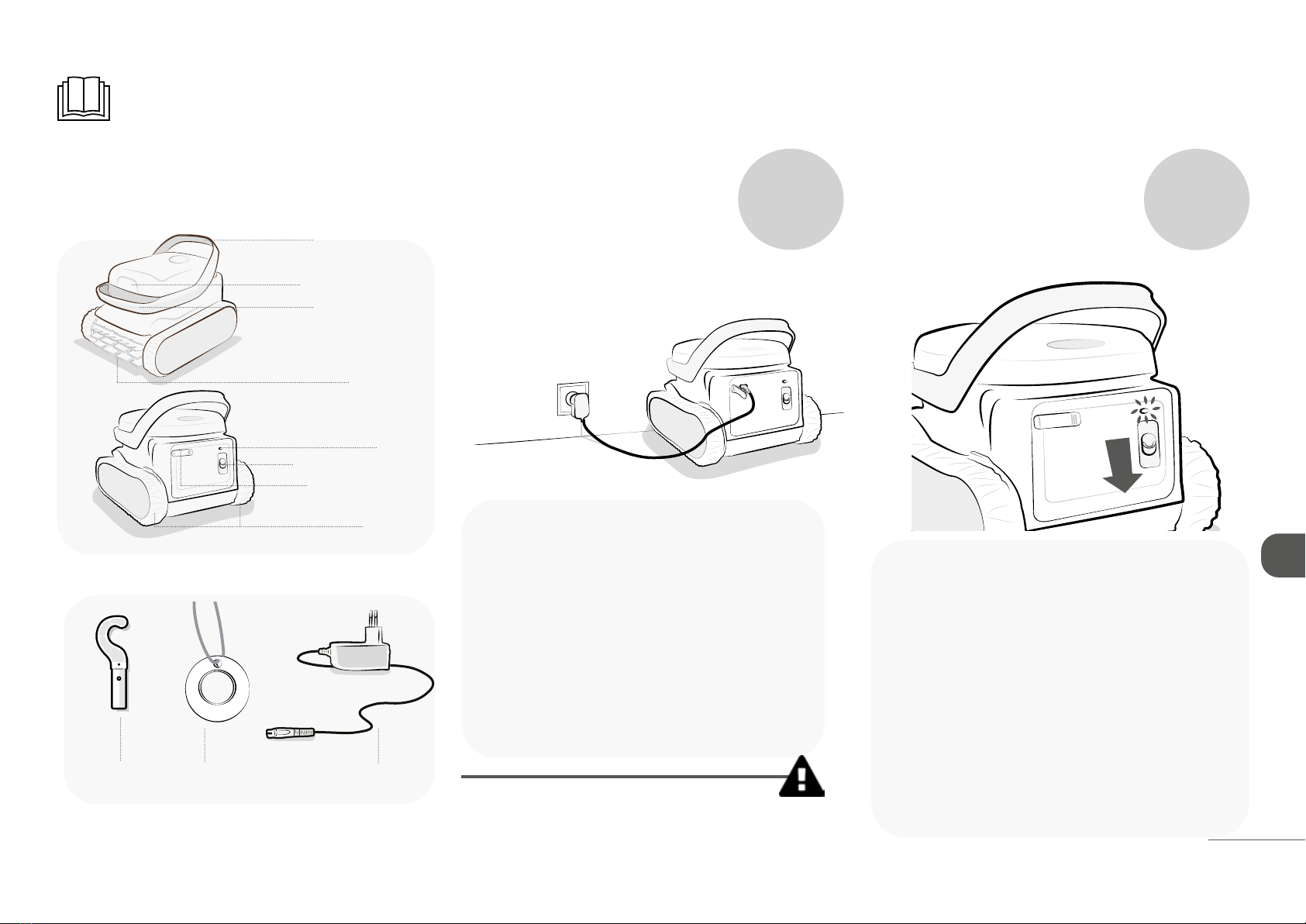

Poignée
arrière
Chenilles
Accès au ltre
Brosse
Curseur ON/OFF
+
Chargeur
Soulever le bouchon de protection à l’arrière
du robot. S’assurer que le port de charge est
totalement sec et brancher le chargeur sur le
port de charge.
• Utiliser uniquement le chargeur fourni.
• La charge est automatiquement arrêtée en
dessous de 5°C et au dessus de 43°C.
Charger
le robot
Découvrir
le contenu du colis
Ce guide (version originale) contient les instructions essentielles à l’installation et au démarrage. Lire le manuel complet en ligne et les consignes de sécurité disponible
sur www.zodiac.com avant de commencer l’installation.
Crochet*
* Une perche pour piscine (standard, non-fournie) est nécessaire pour
sortir le robot de l’eau.
Vérier que le robot est bien en charge : le
voyant clignote orange ou vert.
Lorsque le voyant est éteint ou clignote vert, le
robot est assez chargé pour eectuer un cycle
complet:
- Débrancher le robot : le voyant s’éteint,
- Remettre le bouchon dans le port de charge,
- Amener le robot vers la piscine.
Pousser le curseur situé à l’arrière du robot vers
le bas pour lancer le cycle. Le voyant s’allume
(vert xe): le robot est prêt à être mis à l’eau.
Attention : Vous avez 30 secondes après avoir
lancé un cycle pour mettre le robot dans l’eau,
sinon il faut relancer le cycle.
• Voir la section ‘‘Voyant’’ pour plus de détails sur le
voyant.
Lancer
un cycle
Brancher le chargeur à l’alimentation
électrique:
- dans un espace intérieur,
- sans exposition directe au soleil,
- à au moins 3,5 m de la piscine.
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3
Port de charge
& bouchon de protection
Voyant
1
2
3
1
2
Poignée
avant
2
• Voir la section ‘‘Voyant’’pour plus de détails sur
le voyant.
Anneau ottant
& cordelette

FR
4

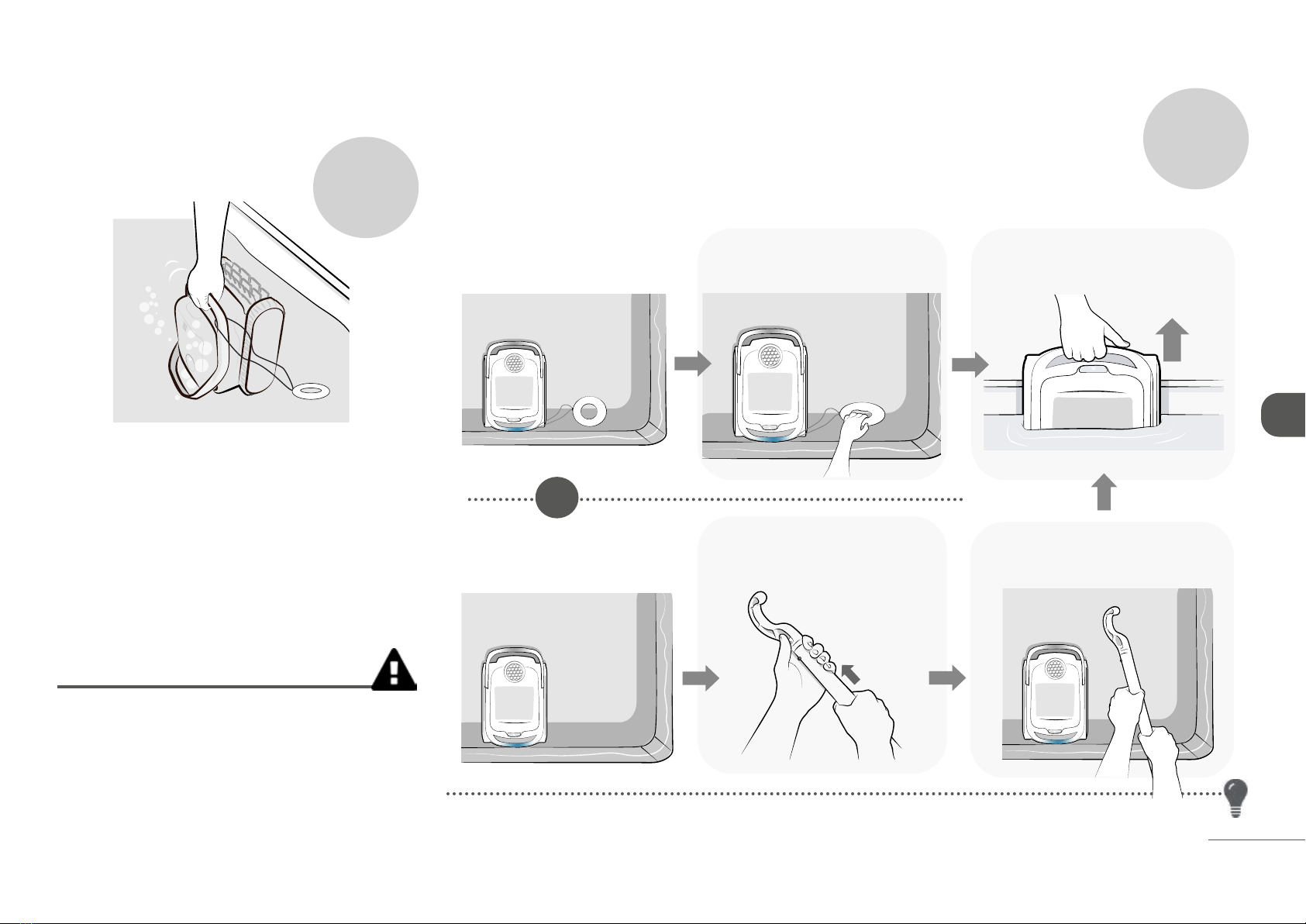

Laisser le robot couler jusqu’au fond de la
piscine. Le cycle commence 30 secondes
après avoir détecté l’eau.
Immerger le robot et le maintenir pour aider
à évacuer l’air.
2
3
Immerger
le robot 3
Fixer le crochet (fourni) à
l’extrémité d’une perche
pour piscine (non fournie).
• À la n du cycle de nettoyage : le robot s’arrête au pied d’une paroi.
• Utiliser l’anneau ottant et/ou le crochet pour sortir le robot de l’eau.
• Il est possible de retirer le robot en cours de cycle : le robot s’arrêtera automatiquement une fois hors de l’eau.
Sortir
le robot de l’eau
Sortir complètement le
robot de l’eau en utilisant
la poignée.
4
• Ne pas immerger le robot sans avoir remis le
bouchon de protection.
• Ne pas immerger le robot dans une piscine
traitée au sel, compatibilité au chlore unique-
ment.
• Veillez à ce que l’anneau ottant reste bien à
la surface de l’eau.
• Utiliser l’anneau ottant uniquement dans les
piscines à fond plat.
• Le cycle complet dure 1h30.
Attraper l’anneau ottant et
tirer le robot vers soi.
Attraper la poignée avant du
robot avec le crochet et faire
remonter le robot à la surface.
ou
Attacher la cordelette de l’anneau ottant
autour d’une des deux poignées du robot. La
longeur doit être ajustée à la profondeur max
de la piscine.
1

FR
5
6
Recharger
le robot
Rebrancher le robot pour qu’il se recharge
après chaque utilisation.
• La charge s’arrête automatiquement dès
que le robot est entièrement rechargé. Il
n’est donc pas nécessaire de débrancher le
robot.
• La charge complète dure moins de 3h30.
• Sécher le port de charge avant de le
brancher (scanner le code QR pour
regarder la vidéo explicative).
• Remettre le bouchon de protection
dans le port de charge lorsque le robot n’est pas
utilisé.
• Ne pas laisser le robot déchargé.
• Recharger entièrement le robot avant
l’hivernage.
• La charge est automatiquement arrêtée en
dessous de 5°C et au dessus de 43°C.
Voyant
En charge
Prêt à eectuer un cycle complet
Batterie faible, en charge
Ne peut pas être utilisé
Erreur (Se référer au manuel complet disponible en
ligne).
• Lorsque le voyant est éteint, le robot est en veille.
Glisser le curseur pour le réveiller.
• Si cela ne fonctionne pas, rebrancher le robot.
Prêt à être immergé
Vert
clignotant
Orange
clignotant
Rouge
clignotant
5

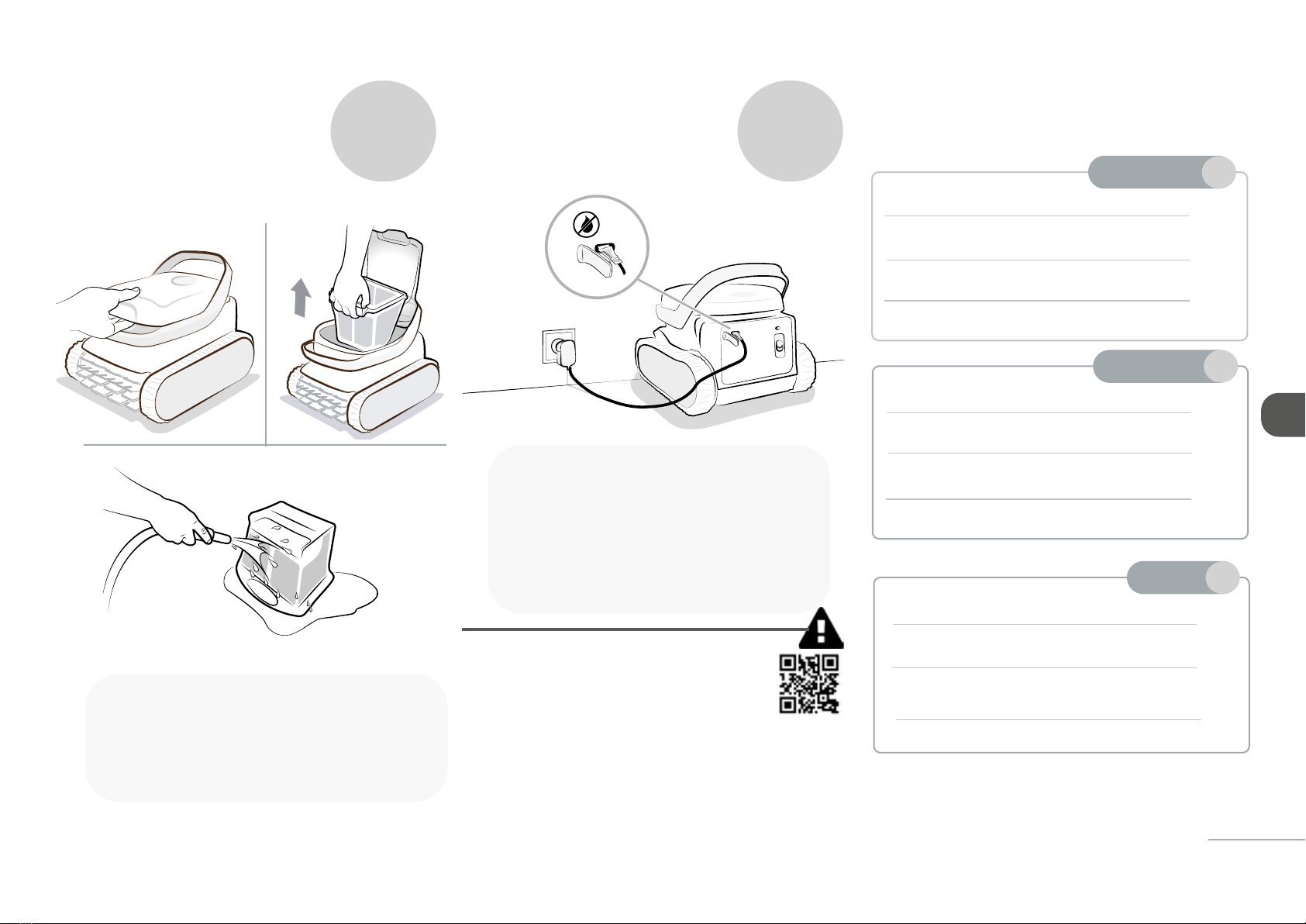

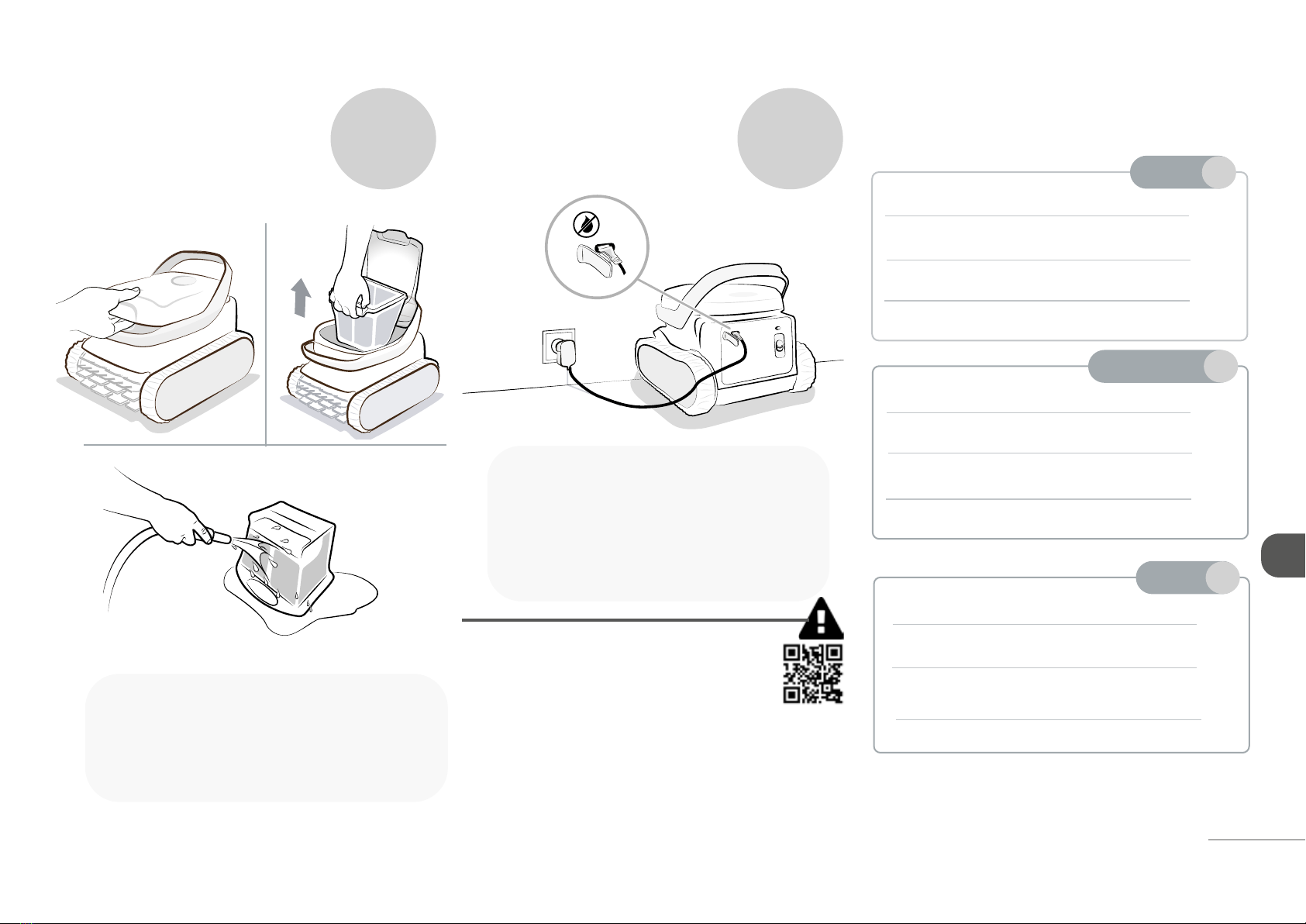

Ouvrir. Retirer le ltre.
Rincer délicatement.
1
2
Nettoyer
le ltre
Batterie très faible
Le robot ne peut pas être utilisé
Erreur (Se référer au manuel complet disponible en
ligne).
Vert
xe
Orange
clignotant
x 3
Rouge
clignotant
Cycle en cours
Batterie faible
Erreur Le cycle s’arrête (Se référer au manuel
complet disponible en ligne).
Vert
xe
Orange
xe
Rouge
clignotant
Cycle terminé
Eteint
En charge
Batterie faible
Le robot peut être utilisé (cycle plus court)
Orange
xe
Chargé
Prêt à être utilisé
Eteint ou
vert xe
1
En préparation
2
Dans l’eau
3
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3

EN
6
2
1

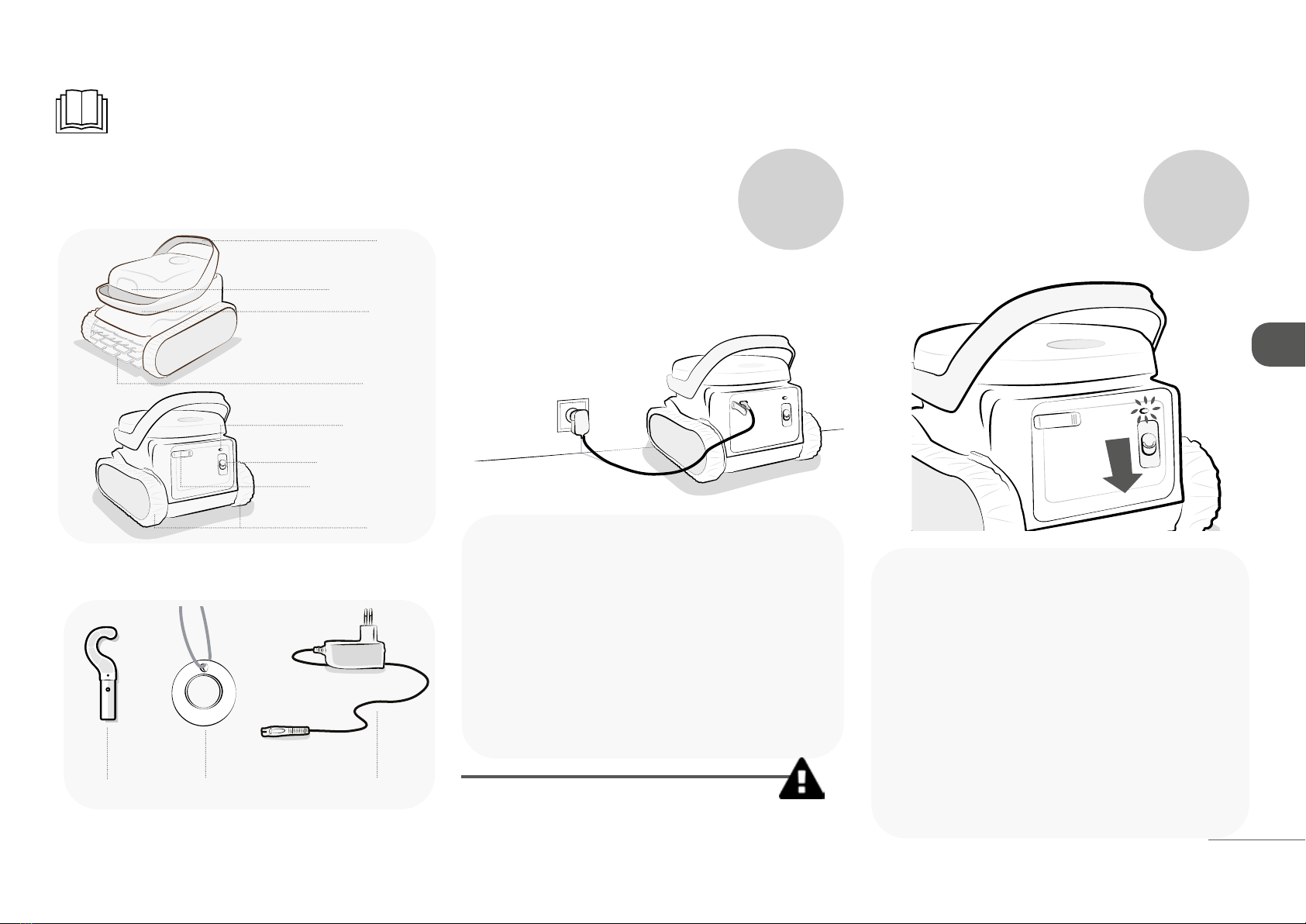

Rear
handle
Tracks
Filter acces
Brush
On/O slider
+
Charger
Lift open the protective cap at the back of the
cleaner. Make sure the charging port is totally
dry and connect the charger to the charging
port.
• Only use the charger supplied.
• Charging stops automatically when the
temperature is below 5°C and above 43°C.
Charge
the cleaner
Discover
the package contents
This guide (which is a translation of the original French version) contains the basic instructions for installation and start-up. Read the full online user manual and safety
instructions before beginning installation.
Hook*
* A pool pole (standard model, not included) is required to remove the
cleaner from the water.
Check that the cleaner is charging correctly: the
LED ashes orange or green.
When the LED is o or ashing green, the clea-
ner is charged enough to launch a complete
cycle:
- Unplug the cleaner - the LED turns o,
- Replace the protective cap in the charging
port,
- Carry the cleaner to the pool.
Push down the slider to start a cycle. The LED
turns to solid green: the cleaner is ready to be
immersed.
Attention: You have 30 seconds after starting a
cycle to put the cleaner in the water, otherwise
you must restart the cycle.
Start
a cycle
Connect the charger to the mains :
- indoors,
- without direct sun exposition,
- 3.5 m from the pool.
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3
Charging port
& protective cap
Indicator
light (LED)
1
2
3
1
2
Front
handle
• See‘‘Indicator light’’ section for more details about
the LED.
• See ‘‘Indicator light’’section for more details about
the LED.
Floating ring
& cord

EN
7

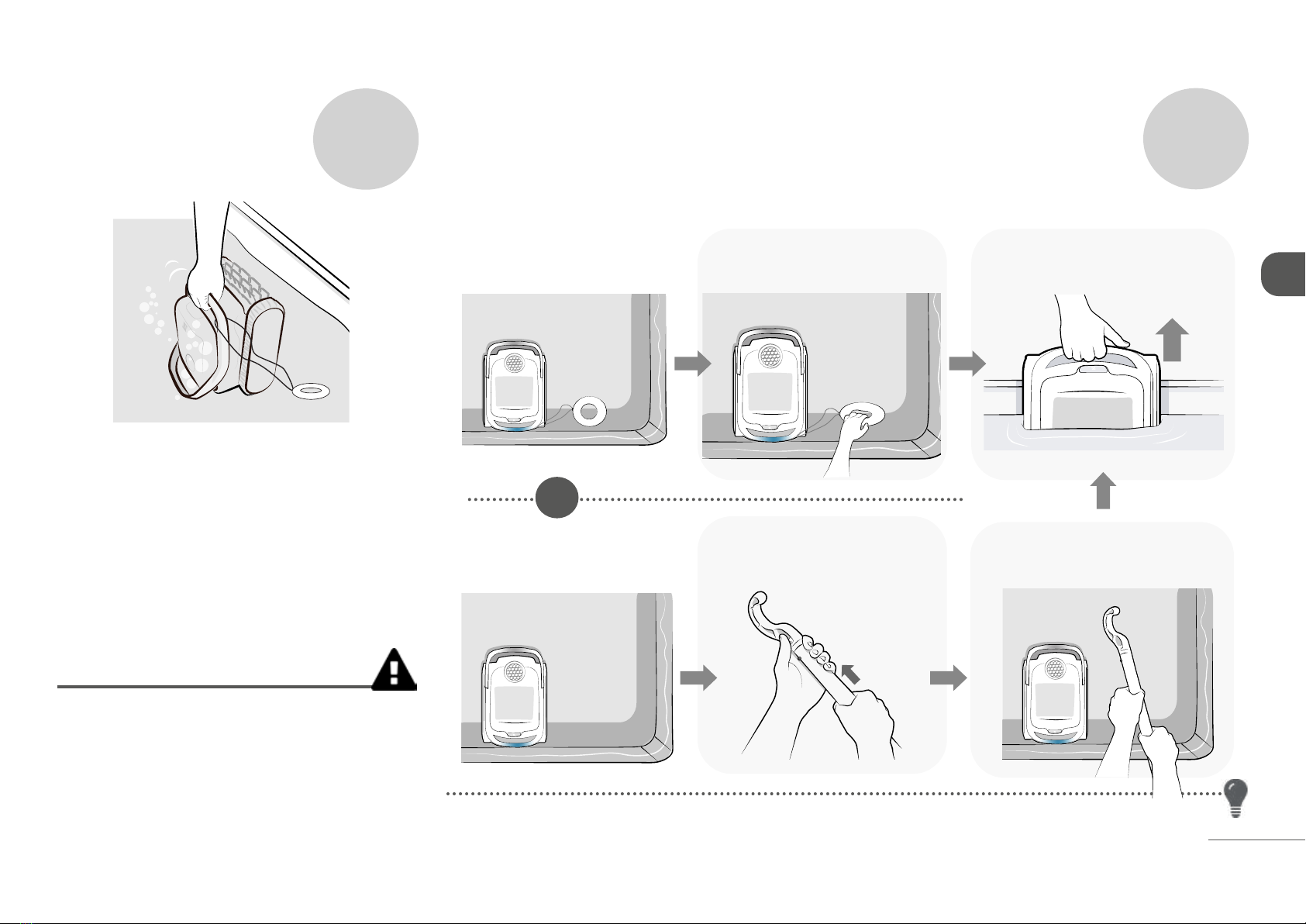

Let the cleaner sink to the bottom of the pool.
The cycle will begin 30 seconds after the
cleaner detects that it is in water.
• A cycle normally lasts 1h30.
Immerse the cleaner and hold it underwater
to help remove any air.
2
3
Immerse
the cleaner 3• At the end of the cleaning cycle: the cleaner stops at the foot of a wall.
• Use the oating ring and/or the hook to remove the cleaner from the water.
• The cleaner can be removed mid-cycle - the cleaner will stop automatically as soon as it is out of the water.
Remove
the cleaner from the water 4
• Do not immerse the cleaner if the protective
cap hasn’t been replaced in the charging
port.
• Do not immerse the robot in a saltwater swim-
ming pool, chlorine compatibility only.
• Make sure the oating ring stays on the sur-
face of the water.
• Only use the oating ring in at bottom pools.
1Attach the cord of the oating ring to one
of the cleaner’s handles. The length must be
adjusted to the maximum depth of the pool.
Catch the oating ring and
pull the cleaner toward you.
Hook onto the cleaner’s front
handle and lift the cleaner to
the surface.
or
Fasten the hook (included) to
the end of a pool pole (not
included).
Completely remove the
cleaner from the water by
the handle.

EN
8
6
Recharge
the cleaner
Plug the cleaner for charging after each use.
• Charging stops automatically as soon as the
cleaner is fully charged. There is therefore
no need to unplug the cleaner.
• It takes less than 3h30 to fully charge the
cleaner.
• Dry the charge port before plugging it
in (scan the QR code to watch a video)
• Replace the protective cap in the
charging port when the cleaner is not
plugged.
• Do not leave the cleaner drained of charge.
• Make sure the cleaner is fully charged before
winterising.
• Charging stops automatically when the
temperature is below 5°C and above 43°C.
Indicator light
Low battery, charging
Cannot be used
Charging
Ready to run a complete cycle
Error (Refer to the full user manual available online).
• When the LED is o, the cleaner is on standby. Push
the slider down to wake it up.
• If this has no eect, put the cleaner back on the
charging station.
Ready to be immersed
Flashing
orange
Flashing
green
Flashing
red
5

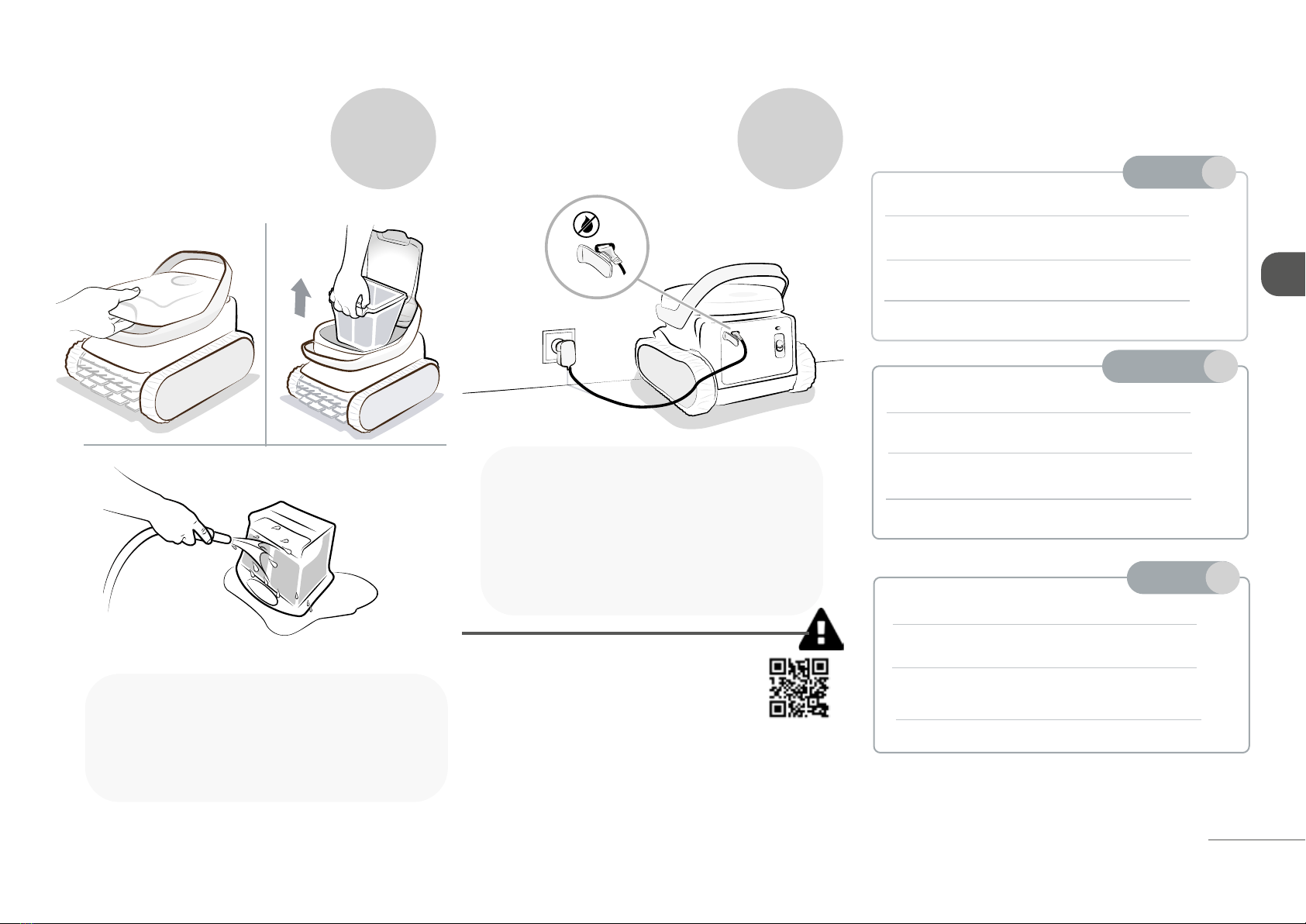

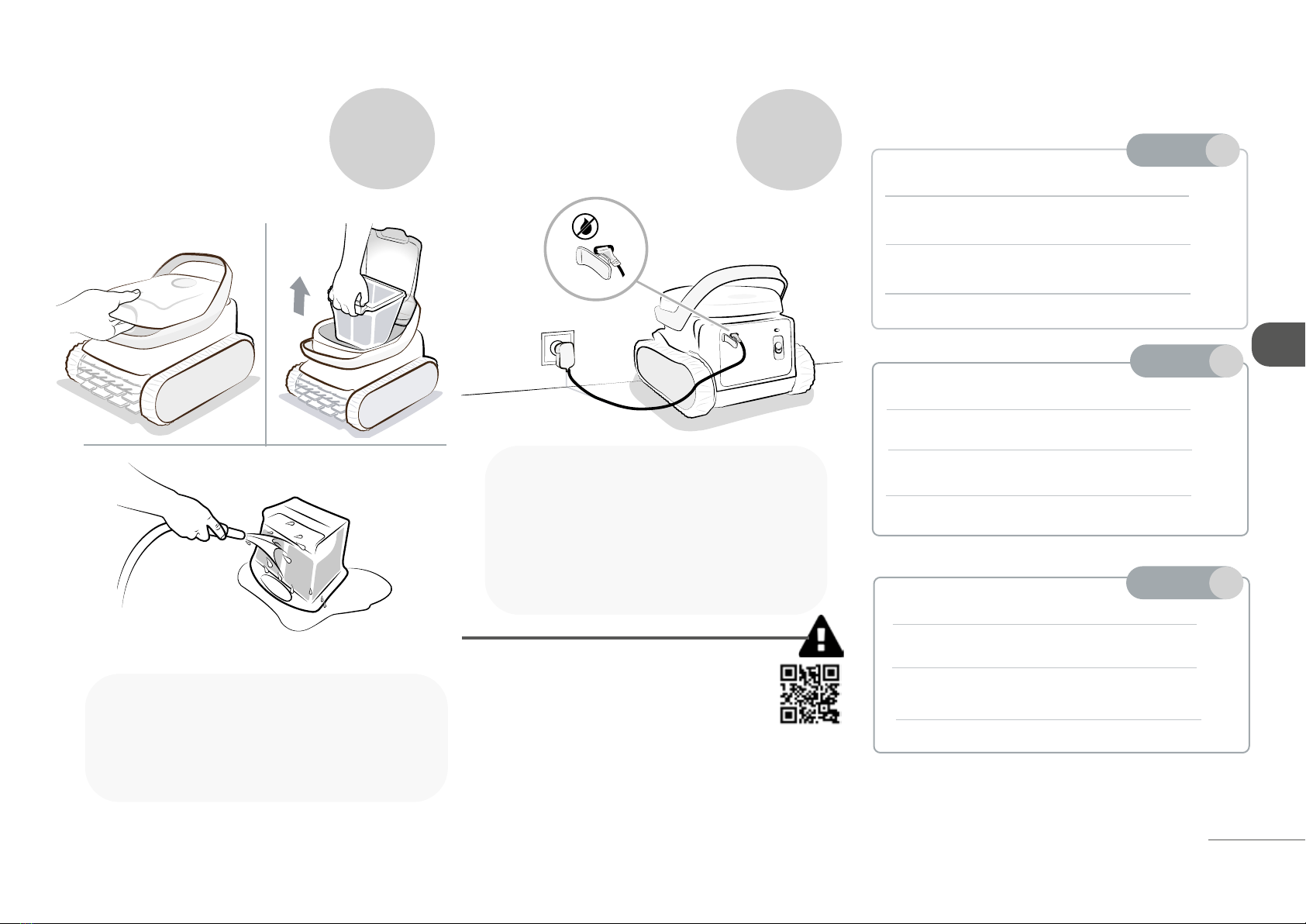

Open. Remove the lter.
Rinse carefully.
1
2
Clean
the lter
Very low battery
Cleaner cannot be used
Error (Refer to the full user manual available online).
Steady
green
Flashing
orange
x 3
Flashing
red
Cycle in progress
Low battery
Error Cycle stops (Refer to the full user manual
available online).
Steady
green
Steady
orange
Flashing
red
Cycle is complete
O
Low battery
Cleaner can be used (shorter cycle)
Steady
orange
Charged
Ready for use
O or
steady
green
Charging
1
Preparing
2
Underwaterv
3
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3

DE
9
1
Hinterer
Gri
Raupenbänder
Zugang zum Filter
Bürste
ON/OFF-Schieberegler
+
Ladegerät
Heben Sie Schutzkappe auf der Rückseite des
Reinigers an. Stellen Sie sicher, dass der Ladeanschluss
vollständig trocken ist, und schließen Sie das
Ladegerät an den Ladeanschluss an.
• Verwenden Sie nur das mitgelieferte
Ladegerät.
• Der Ladevorgang wird bei Temperaturen unter
5°C und über 43°C automatisch gestoppt.
Laden Sie
den Reiniger
Entdecken Sie
den Packungsinhalt
Diese Anleitung (Übersetzung der Originalanleitung) enthält wichtige Anweisungen zum Installieren und Starten. Lesen Sie das vollständige Online-Handbuch und
die Sicherheitshinweise auf www.zodiac.com, bevor Sie mit der Installation beginnen.
Haken*
* Eine Poolstange (Standard, nicht mitgeliefert) wird benötigt, um den
Reiniger aus dem Wasser zu holen.
Überprüfen Sie, ob der Reiniger aufgeladen wird: die
Betriebskontrollleuchte blinkt orange oder grün.
Wenn die Kontrollleuchte aus ist oder grün blinkt, ist der
Reiniger ausreichend aufgeladen, um einen vollständigen
Zyklus durchzuführen:
- Trennen Sie den Reiniger vom Stromnetz: die
Betriebskontrollleuchte erlischt.
- Stecken Sie die Schutzkappe wieder in den
Ladeanschluss.
- Bringen Sie den Reiniger zum Schwimmbecken.
Drücken Sie den Schieberegler auf der Rückseite des
Reinigers nach unten, um den Zyklus zu starten. Die
Betriebskontrollleuchte leuchtet (dauerhaft grün): Der
Reiniger ist bereit, ins Wasser gelassen zu werden.
Achtung: Nach dem Starten eines Zyklus haben Sie
30Sekunden Zeit, um den Reiniger ins Wasser zu setzen,
ansonsten muss der Zyklus neu gestartet werden.
• Weitere Informationen zur Betriebskontrollleuchte
nden Sie im Abschnitt„Betriebskontrollleuchte“.
Starten Sie
einen Zyklus
Schließen Sie das Ladegerät an die Stromversorgung
an:
- in einem Innenraum,
- ohne direkte Sonneneinstrahlung,
- mindestens 3,5 m vom Schwimmbecken entfernt.
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3
Ladeanschluss
& Schutzkappe
Betriebskontrollleuchte
1
2
3
1
2
Vorderer
Gri
2
• Weitere Informationen zur Betriebskontrollleuchte
nden Sie im Abschnitt„Betriebskontrollleuchte“.
Schwimmring
& Kordel

DE
10
Lassen Sie den Reiniger bis zum Boden des
Schwimmbeckens sinken. Der Zyklus beginnt
30 Sekunden nach Erkennen des Wassers.
Tauchen Sie den Reiniger ein und halten Sie
ihn, damit die Luft besser entweichen kann.
2
3
Versenken Sie
den Reiniger 3
Befestigen Sie den Haken
(mitgeliefert) am Ende einer
Poolstange (nicht mitgeliefert).
• Am Ende des Reinigungszyklus: der Reiniger bleibt am Fuß einer Wand stehen.
• Verwenden Sie einen Schwimmring und/oder den Haken, um den Reiniger aus dem Wasser zu holen.
• Es ist möglich, den Reiniger während des Zyklus herauszuholen. Der Reiniger stoppt automatisch, sobald er aus dem
Wasser ist.
Holen Sie
den Reiniger aus dem Wasser
Heben Sie den Reiniger mit Hilfe
des Gris komplett aus dem
Wasser.
4
• Tauchen Sie den Reiniger nicht ins Wasser, wenn Sie
die Schutzkappe noch nicht wieder aufgesetzt haben.
• Tauchen Sie den Reiniger nicht in ein mit Salz
behandeltes Schwimmbeckenwasser. Er ist nur mit
Chlor kompatibel.
• Achten Sie darauf, dass der Schwimmring auf der
Wasseroberäche bleibt.
• Verwenden Sie den Schwimmring nur in
Schwimmbecken mit ebenem Boden..
• Der gesamte Zyklus dauert 1,5 Stunden.
Greifen Sie den Schwimmring und
ziehen Sie den Reiniger zu sich
heran.
Greifen Sie den vorderen Gri des
Reinigers mit dem Haken und
heben Sie den Reiniger an die
Oberäche.
oder
Binden Sie die Kordel des Schwimmrings
um einen der beiden Grie des Reinigers.
Die Länge muss auf die maximale Tiefe des
Schwimmbeckens abgestimmt sein.
1

DE
11
6
Laden Sie
den Reiniger
Schließen Sie den Reiniger nach jedem
Gebrauch wieder an, damit er sich auädt.
• Der Ladevorgang wird automatisch
beendet, sobald der Reiniger vollständig
aufgeladen ist. Es ist also nicht notwendig,
den Reiniger vom Stromnetz zu trennen.
• Das vollständige Auaden dauert weniger
als 3,5Stunden..
• Trocknen Sie den Ladeanschluss,
bevor Sie ihn anschließen (den QR-
Code scannen, um das Erklärvideo
anzusehen).
• Stecken Sie die Schutzkappe wieder
in den Ladeanschluss, wenn der Reiniger nicht
verwendet wird.
• Lassen Sie den Reiniger nicht entladen.
• Laden Sie den Reiniger vor der Einwinterung
vollständig auf.
• Der Ladevorgang wird bei Temperaturen unter
5°C und über 43°C automatisch gestoppt.
Betriebskon-
trollleuchte
Wird aufgeladen
Bereit für einen vollständigen Zyklus
Akku schwach, wird aufgeladen
Kann nicht verwendet werden
Fehler (Siehe das vollständige Handbuch, das online
verfügbar ist).
• Wenn die Betriebskontrollleuchte aus ist, bendet
sich der Reiniger im Standby. Betätigen Sie den
Schieberegler, um ihn zu aufzuwecken.
• Wenn dies nicht funktioniert, schließen Sie den
Reiniger wieder an.
Bereit zum Eintauchen
Blinkt
grün
Blinkt
orangefarben
Blinkt rot
5
Önen. Entfernen Sie den Filter.
Vorsichtig abspülen.
1
2
Reinigen Sie
den Filter
Akku sehr schwach
Der Reiniger kann nicht verwendet werden
Fehler (Siehe das vollständige Handbuch, das online
verfügbar ist).
Dauerhaft
grün
Blinkt
orangefarben
x 3
Blinkt rot
Zyklus läuft
Akku schwach
Fehler Der Zyklus wird gestoppt (Siehe das
vollständige Handbuch, das online verfügbar ist).
Dauerhaft
grün
Dauerhaft
orangefarben
Blinkt rot
Zyklus beendet
Aus
Wird aufgeladen
Akku schwach Der Reiniger kann
verwendet werden (kürzerer Zyklus)
Dauerhaft
orangefarben
Aufgeladen
Betriebsbereit
Aus oder
dauerhaft
grün
1
In Vorbereitung
2
Im Wasser
3
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3

ES
12
1
Asa
trasera
Orugas
Acceso al ltro
Cepillo
Control ON/OFF
+
Cargador
Retire la tapa protectora de la parte trasera
del robot. Asegúrese de que el puerto de
carga está completamente seco y conecte el
cargador al puerto.
• Utilice únicamente el cargador
suministrado.
• La carga se detiene automáticamente por
debajo de 5 °C y por encima de 43 °C.
Cargar
el robot
Descubrir
el contenido del paquete
Esta guía (versión original) contiene las instrucciones básicas de instalación y puesta en marcha. Lea el manual completo en línea y las instrucciones de seguridad
disponibles en www.zodiac.com antes de proceder con la instalación.
Gancho*
* Se requiere una pértiga para piscina (estándar, no suministrada) para
sacar el robot del agua.
Compruebe que el robot se esté cargando: el
piloto parpadea naranja o verde
Cuando la luz está apagada o parpadea de
color verde, el robot está sucientemente
cargado para completar un ciclo completo:
- Desenchufe el robot: el piloto se apaga
- Vuelva a poner la tapa en el puerto de carga
- Lleve el robot a la piscina
Deslice el control situado en la parte posterior
del robot hacia abajo para iniciar el ciclo. Se
enciende el piloto (verde jo): el robot está
listo para ser sumergido en el agua.
Atención: dispone de 30 segundos después
de iniciar un ciclo para introducir el robot en el
agua; de lo contrario, deberá reiniciar el ciclo.
• Para más información, consulte el apartado
"Pilotos".
Lanzar
un ciclo
Conecte el cargador a la red eléctrica:
- en interiores
- lejos de la luz solar directa
- al menos a 3,5 m de la piscina
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3
Puerto de carga
y tapa protectora
Piloto
1
2
3
1
2
Asa
delantera
2
• Para más información, consulte el apartado
"Pilotos".
Anillo otante
y cordón

ES
13
Deje que el robot se hunda hasta el
fondo de la piscina. El ciclo comenzará 30
segundos después de detectar el agua.
Sumerja el robot y sujételo para ayudar a
evacuar el aire.
2
3
Sumergir
el robot 3
Fije el gancho
(suministrado) al extremo
de una pértiga para piscinas
(no suministrada).
• Al nal del ciclo de limpieza: el robot para al pie de una pared.
• Utilice el anillo otante y/o el gancho para sacar el robot del agua.
• Se puede retirar el robot durante el ciclo: el robot se detendrá automáticamente una vez sacado del agua.
Sacar
el robot del agua
Agarre el robot del asa y
sáquelo por completo del
agua.
4
• No sumerja el robot sin volver a colocar la
tapa protectora.
• No sumerja el robot en una piscina tratada
con sal, solo compatible con cloro.
• Asegúrese de que el anillo otante permane-
ce en la supercie del agua.
• Utilice el anillo otante solo en piscinas con
fondo plano..
• El ciclo completo dura 1h30.
Agarre el anillo otante y tire
del robot.
Agarre el asa del robot con el
gancho y suba el robot a la
supercie.
o
Ate el cordón del anillo otante alrededor
de una de las dos asas del robot. La longitud
debe ajustarse a la profundidad máxima de la
piscina.
1

ES
14
6
Recargar
el robot
Vuelva a conectar el robot para que se
recargue después de cada uso.
• La carga se detiene de forma automática
cuando el robot está completamente
cargado. Por lo tanto, no es necesario
desenchufar el robot.
• Una carga completa dura menos de 3,5
horas.
• Seque el puerto de carga antes de
enchufarlo (Escanee el código QR para
ver el vídeo explicativo).
• Vuelva a colocar la tapa protectora en
el puerto de carga cuando no se utilice el robot.
• No deje el robot sin cargar.
• Cargue el robot del todo antes de guardarlo
durante el invierno.
• La carga se detiene automáticamente por
debajo de 5 °C y por encima de 43 °C.
Piloto
Cargando
Listo para realizar un ciclo completo
Batería baja, cargando
No se puede utilizar
Error (ver manual completo disponible en línea)
• Con el piloto apagado, el robot está en modo de
espera. Deslice el control para encenderlo.
• Si no funciona, vuelva a conectar el robot.
Listo para sumergir
Verde
parpadeante
Naranja
parpadeante
Rojo
parpadeante
5
Abrir. Retirar el ltro
Enjuagar con cuidado
1
2
Limpiar
el ltro
Batería muy baja
El robot no se puede utilizar
Error (ver manual completo disponible en línea)
Verde
jo
Naranja
parpadeante
x 3
Rojo
parpadeante
Ciclo en curso
Batería baja
Error El ciclo se detiene (ver manual
completo disponible en línea)
Verde
jo
Naranja
jo
Rojo
intermitente
Ciclo nalizado
Apagado
Cargando
Batería baja
Se puede utilizar el robot (ciclo más corto)
Naranja
jo
Cargado
Listo para utilizar
Apagado o
verde jo
1
En preparación
2
Dentro del agua
3
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3

IT
15
1
Impugnatura
posteriore
Cingoli
Accesso al ltro
Spazzola
Cursore ON/OFF
+
Caricabatteria
Sollevare il tappo di protezione nella parte
posteriore del robot. Assicurarsi che la
porta di carica sia completamente asciutta
e collegare il caricabatteria sulla porta di
carica.
• Utilizzare unicamente il caricabatteria
fornito.
• La carica si arresta automaticamente al di
sotto dei 5°C e al di sopra dei 43°C.
Caricare
il robot
Scoprire
il contenuto del collo
Questa guida (versione originale) contiene le istruzioni essenziali per l’installazione e l’avvio. Leggere il manuale completo online e le istruzioni di sicurezza disponibili
su www.zodiac.com prima di iniziare l’installazione.
Gancio*
* È necessaria un’asta per piscina (standard, non fornita) per far uscire il
robot dall’acqua.
Vericare che il robot sia in carica: la spia
lampeggia arancione o verde.
Quando la spia è spenta o lampeggia verde,
il robot è abbastanza carico per eettuare un
ciclo completo::
- Scollegare il robot: la spia si spegne,
- Riposizionare il tappo nella porta di carica,
- Portare il robot verso la piscina.
Spostare il cursore situato nella parte
posteriore del robot verso il basso per avviare il
ciclo. La spia si accende (verde sso): il robot è
pronto per essere messo in acqua.
Attenzione: Si hanno a disposizione 30
secondi dopo aver avviato un ciclo per mettere
il robot nell’acqua, altrimenti bisogna riavviare
il ciclo.
• Vedere la sezione“Spia” per maggiori dettagli sulla
spia.
Avviare
un ciclo
Collegare il caricabatteria all’alimentazione
elettrica:
- in uno spazio interno,
- senza esporlo direttamente al sole,
- ad almeno 3,5 m dalla piscina.
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3
Porta di carica
e tappo di protezione
Spia
1
2
3
1
2
Impugnatura
anteriore
2
• Vedere la sezione“Spia” per maggiori dettagli
sulla spia.
Anello galleggiante
e cordicella

IT
16
Lasciare che il robot arrivi no sul fondo
della piscina. Il ciclo inizia 30 secondi dopo
aver rilevato l’acqua.
Immergere il robot e tenerlo per far evacuare
l’aria.
2
3
3
Fissare il gancio (fornito)
all’estremità di un’asta per
piscina (non fornita).
• Alla ne del ciclo di pulizia, il robot si arresta ai piedi di una parete.
• Utilizzare l’anello galleggiante e/o il gancio per estrarre il robot dall'acqua.
• È possibile togliere il robot durante il ciclo: il robot si arresterà automaticamente una volta fuori dall’acqua.
Estrarre
il robot dall’acqua
Far uscire completamente
il robot dall’acqua usando
l’impugnatura.
4
• Non immergere il robot senza aver
riposizionato il tappo di protezione.
• Non immergere il robot in una piscina trattata
con sale, solo compatibilità con il cloro.
• Controllare che l’anello galleggiante resti
sulla supercie dell’acqua.
• Utilizzare l’anello galleggiante solo nelle
piscine con fondo piatto..
• Il ciclo completo dura 1 ora e mezza.
Agganciare l’anello
galleggiante e tirare il robot
verso di sé.
Aerrare l’impugnatura
anteriore del robot con il gancio
e far risalire il robot in supercie.
o
Fissare la cordicella dell’anello galleggiante
intorno a una delle due impugnature del
robot. La lunghezza deve essere regolata
secondo la profondità massima della piscina.
1
Immergere
il robot

IT
17
6
Ricaricare
il robot
Collegare il robot per farlo ricaricare dopo
ogni utilizzo.
• La carica si arresta automaticamente non
appena il robot è completamente carico.
Non è quindi necessario scollegare il robot.
• La carica completa dura meno di 3 ore e
mezza.
• Asciugare la porta di carica prima di
collegarla (scannerizzare il codice QR
per guardare il video illustrativo).
• Riposizionare il tappo di protezione
nella porta di carica quando il robot non viene
utilizzato.
• Non lasciare il robot scarico.
• Ricaricare completamente il robot prima dello
stoccaggio invernale.
• La carica si arresta automaticamente al di sotto
dei 5°C e al di sopra dei 43°C.
Spia
In carica
Pronto per eettuare un ciclo completo
Batteria bassa, in carica
Non può essere utilizzato
Errore (Fare riferimento al manuale completo
disponibile online).
• Quando la spia è spenta, il robot è in stand-by.
Spostare il cursore per riattivarlo.
• Se non funziona, ricollegare il robot.
Pronto per l’immersione
Verde
lampeggiante
Arancione
lampeggiante
Rosso
lampeggiante
5
Aprire. Togliere il ltro.
Sciacquare delicatamente.
1
2
Pulire
il ltro
Batteria molto bassa
Il robot non può essere utilizzato
Errore (Fare riferimento al manuale completo
disponibile online).
Verde
sso
Arancione
lampeggiante
x 3
Rosso
lampeggiante
Ciclo in corso
Batteria bassa
Errore Il ciclo si arresta (Fare riferimento al
manuale
completo disponibile online).
Verde
sso
Arancione
sso
Rosso
lampeggiante
Ciclo terminato
Spento
In carica
Batteria bassa
Il robot può essere utilizzato (ciclo più breve)
Arancione
sso
Carico
Pronto per l’uso
Spento o
verde sso
1
In preparazione
2
In acqua
3
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3

PT
18
1
Pega
traseira
Lagartas
Acesso ao ltro
Escova
Cursor ON/OFF
+
Carregador
Levantar a tampa de proteção na parte
traseira do robot. Certicar-se de que a
porta de carga está totalmente seca e ligar o
carregador na porta de carga.
• Utilizar unicamente o carregador
fornecido.
• A carga é automaticamente parada abaixo
de 5°C e acima de 43°C.
Carregar
o robot
Descobrir
o conteúdo do pacote
Este guia (tradução da versão original) contém as instruções essenciais para a instalação e o arranque. Ler o manual completo em linha e as instruções de segurança
disponíveis em www.zodiac.com antes de começar a instalação.
Gancho*
* Uma vara para piscina (padrão, não fornecida) é necessária para retirar o
robot da água.
Vericar que o robot está efetivamente em
carga: o indicador luminoso pisca a laranja ou
verde.
Quando o indicador luminoso está apagado
ou intermitente a verde, o robot tem carga
suciente para efetuar um ciclo completo:
- Desconectar o robot: o indicador luminoso
apaga-se,
- Recolocar a tampa na porta de carga,
- Levar o robot à piscina.
Empurrar o cursor situado na parte traseira
do robot para baixo para lançar o ciclo. O
indicador luminoso acende-se (verde xo): o
robot está pronto para ser posto na água.
Atenção: Terá 30 segundos, após ter lançado
um ciclo, para colocar o robot na água, senão
deverá lançar novamente o ciclo.
• Ver a secção‘Indicador luminoso’’para mais
detalhes sobre este.
Lançar
um ciclo
Conectar o carregador à alimentação
elétrica:
- num espaço interior,
- sem exposição direta ao sol,
- a pelo menos 3,5 m da piscina.
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3
Porta de carga
e tampa de proteção
Indicador luminoso
1
2
3
1
2
Pega
frontal
2
• Ver a secção‘‘Indicador luminoso’’ para mais
detalhes sobre este.
Anel utuante
e cordão

PT
19
Deixar o robot descer até ao fundo da
piscina. O ciclo começa 30 segundos depois
de ter detetado a água.
Imergir o robot e mantê-lo para ajudar a
evacuar o ar.
2
3
Imergir
o robot 3
Fixar o gancho (fornecido)
na extremidade de uma vara
para piscina (não fornecida).
• No m do ciclo de limpeza: o robot para ao pé de uma parede.
• Utilizar o anel utuante e/ou o gancho para retirar o robot da água.
• É possível retirar o robot em curso de ciclo: o robot parará automaticamente uma vez fora da água.
Retirar
o robot da água
Retirar completamente o
robot da água utilizando a
pega.
4
• Não imergir o robot sem ter recolocado a
tampa de proteção.
• Não imergir o robot numa piscina tratada
com sal, compatibilidade com o cloro
unicamente.
• Verique que o anel utuante permaneça
devidamente na superfície da água.
• Utilizar o anel utuante unicamente nas
piscinas de fundo plano..
• O ciclo completo dura 1h30.
Pegar o anel utuante e
puxar o robot para si.
Apanhar a pega frontal do
robot com o gancho e fazer
subir o robot à superfície.
ou
Amarrar o cordão do anel utuante em
torno de uma das duas pegas do robot.
O comprimento deve ser ajustado à
profundidade máx. da piscina.
1

PT
20
6
Recarregar
o robot
Conectar novamente o robot para que se
recarregue após cada utilização.
• A carga para automaticamente assim que
o robot estiver inteiramente recarregado.
Portanto não é necessário desconectar o
robot.
• A carga completa leva menos de 3h30.
• Secar a porta de carga antes de ligá-lo
(escanear o QR code para ver o vídeo
explicativo).
• Recolocar a tampa de proteção na
porta de carga quando o robot não é utilizado.
• Não deixar o robot descarregado.
• Recarregar inteiramente o robot antes da
invernagem.
• A carga é automaticamente parada abaixo de
5°C e acima de 43°C.
Indicador
luminoso
Em carga
Pronto para efetuar um ciclo completo
Bateria fraca, em carga
Não pode ser utilizado
Erro (Consultar o manual completo disponível em
linha).
• Quando o indicador luminoso está apagado, o robot
está em stand-by. Fazer deslizar o robot para ativá-lo.
• Se isso não funcionar, conectar novamente o robot.
Pronto para ser imerso
Verde
intermitente
Laranja
intermitente
Vermelho
intermitente
5
Abrir Retirar o ltro.
Lavar delicadamente.
1
2
Limpar
o ltro
Bateria muito fraca.
O robot não pode ser utilizado
Erro (Consultar o manual completo disponível em
linha).
Verde
xo
Laranja
intermitente
x 3
Vermelho
intermitente
Ciclo em curso
Bateria fraca.
Erro O ciclo para (Consultar o manual
completo disponível em linha).
Verde
xo
Laranja
xo
Vermelho
intermitente
Ciclo terminado
Apagado
Em carga
Bateria fraca.
O robot pode ser utilizado (ciclo mais curto)
Laranja
xo
Carregado
Pronto para ser utilizado
Apagado ou
verde xo
1
Em preparação
2
Na água
3
1
CONFIDENTIAL - BLANC TAILLEUR DESIGN R&D
Design 3
