Fly sky Fs-r4d-esc User manual

FS-R4D-ESC 接收机 Receiver

Http://www.󽗊ysky-cn.com

• 产品型号：FS-R4D-ESC

• 适配发射机：FS-HW-G4P、FS-MG41、FS-G7P 或 FS-MG7

等（具体参见官网“发射接收配对表”）

• 适配模型：1/10 攀爬车、平路、越野短卡和卡车

• 通道个数：4

• 车灯接口数：6

• 无线频率：2.4GHzISM

• 发射功率：<20dBm

• 无线协议：ANT（蚂蚁版自动跳频数字系统）

• 天线类型：外置单天线（同轴天线）

• 输入电源：LiPo（2~3S）/NiMH(5~9Cell)

• BEC 输出：6V/3A

• 持续 / 峰值电流：40A/200A

• 支持电机类型：有刷电机

• 适用电机：550、540、390、370 或 280 有刷电机

• 数据输出：PWM

• 通道分别率：4096

• 温度范围：-10℃ ~+60℃

• 湿度范围：20%~95％

• 遥控距离：>150 米（空旷无干扰地面距离）

• 防水等级：PPX7

• 在线更新：无

• 外形尺寸：44mm*30mm*16.7mm

• 机身重量：43g

• 认证：CE，FCCID:2A2UNR4DESC

FS-R4D-ESC 采用 ANT 协议，是一款电调和 LED 灯组控制二合一接

收机。外置单天线，可输出 PWM 信号和车灯控制信号 , 能够实现双

向传输，采用自动对码，设计小巧紧凑，可在发射机端设置电调的

相关参数，可适配多种车型使用。

FS-R4D-ESCisa2-in-1receiverwhichiscompliablewiththeANTprotocol,featuringthe

compactdesign,externalsingleantenna,automaticbinding,acombinationoftheElectronic

SpeedControl(ESC)andLEDlightsetcontrolboard.ItoutputsPWMsignalsandcarlight

controlsignals,featuringtwo-waytransmission,ESCparameterscon󽗉gurableatthe

transmitterside,andadaptationtoavarietyofcarmodels.

产品介绍 Introduction

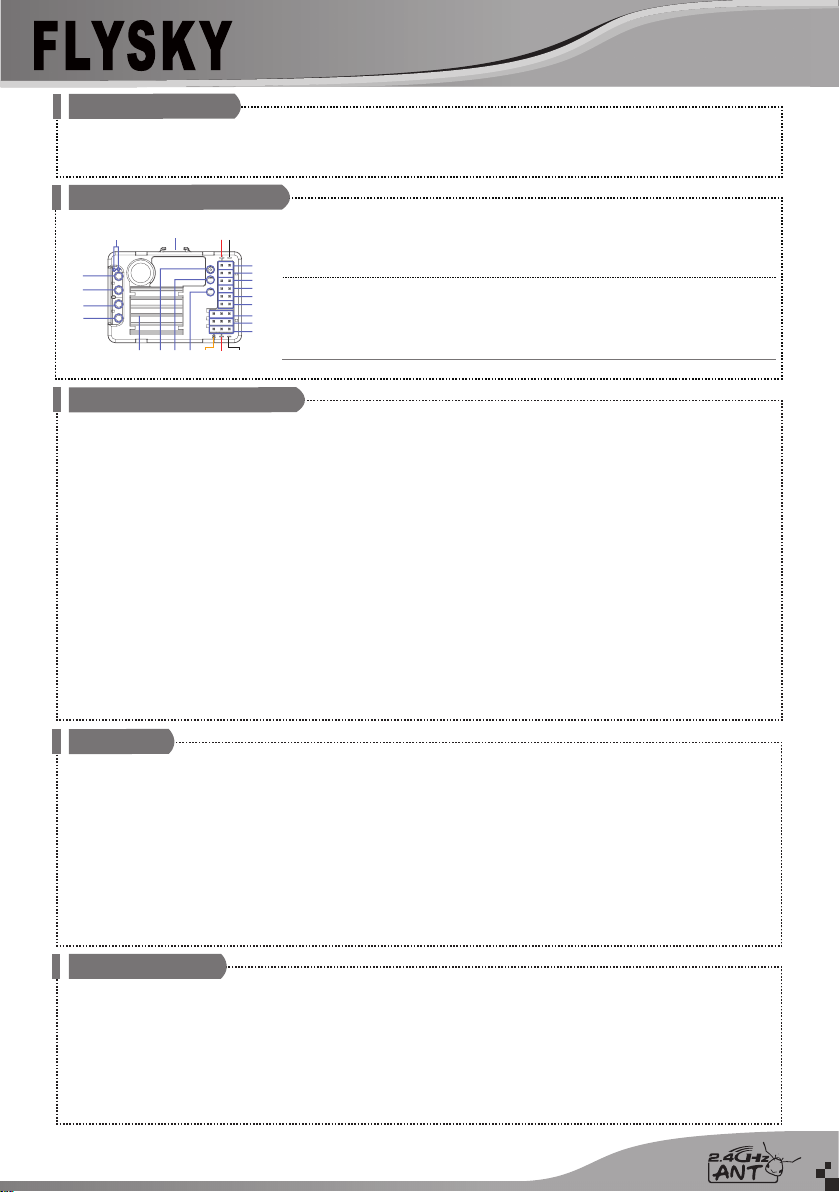

接收机概览 Receiver overview

产品规格 Product specication

[1]CH1 通道接口

[2]CH3 通道接口

[3]CH4 通道接口

[4]左车灯接口

[5]右车灯接口

[6] 前大灯接口

[7] 后尾灯接口

[8]氛围灯接口

[9] 车顶灯接口

[10] 车灯接口 "-" 极

[16]电源线 "-"

[17]马达线 "-"

[18]散热片

[19]天线

[20]接收机指示灯

[21]电调指示灯

[22]通道接口信号端

[23]通道接口 "+"

[24]通道接口 "-"

• ProductName:FS-R4D-ESC

• CompatibleTransmitters:FS-HW-G4P,FS-MG41,FS-G7PorFS-MG7,etc.(RefertoTX-

RXFORMontheo󽗋cialwebsitefordetails.)

• CompatibleModels:1/10crawler,on-roadcar,o󽗈-roadshortcoursetruck,andtruck

• NumberofChannels:4

• NumbersofLightInterfaces:6

• RF:2.4GHzISM

• MaximumPower:<20dBm(e.i.r.p.)（EU）

• 2.4GProtocol:ANT

• Antenna:SingleExternalAntenna

• InputPower:LiPo(2~3S)/NiMH(5~9Cell)

• BECOutput:6V/3A

• Continuous/PeakCurrent:40A/200A

• MotorType:BrushedMotor

• ApplicableMotors:550,540,390,370or280BrushedMotor

• DataOutput:PWM

• Resolution:4096

• TemperatureRange:-10℃~+60℃

• HumidityRange:20%~95%

• Distance:>150m(GroundDistancewithoutInterference)

• Waterproof:PPX7

• OnlineUpdate:None

• Dimensions:44mm*30mm*16.7mm

• Weight:43g

• Certi󽗉cations:CE,FCCID:2A2UNR4DESC

对码 Binding

本款接收机上电即自动进入对码状态。

1.将发射机进入对码状态（发射机进入对码状态的方式可能

不同，请根据发射机的使用说明书进行操作）；

2.接收机上电等待1秒没有连接将自动进入对码；

3.对码成功后,接收机 LED 指示灯常亮 ;

4.检查发射机、接收机是否正常工作。如需重新对码，请重

复以上步骤。

注：

1.对码时请先将发射机进入对码状态，再将接收机进入对码

状态，若 10S 内对码没有完成，接收机指示灯进入慢闪状态 ;

2.如果重新对码成功，车灯的所有设置将恢复默认值。

[1]CH1Interface

[2]CH3Interface

[3]CH4Interface

[4]LeftTurnSignalLight

[5]RightTurnSignalLight

[6]HeadlightInterface

[7]TailLightInterface

[8]AmbientLightInterface

[9]RoofLightInterface

[10]CarLightInterface"-"

[11]CarLightInterface"+"

[12]TabforHangingPowerSwitch

[13]PowerSwitchCable

[14]MotorCable"+"

[15]PowerCable"+"

[16]PowerCable"-"

[17]MotorCable"-"

[18]Heatsink

[11]车灯接口 "+" 极

[12]电源开关挂耳

[13]电源开关线

[14]马达线 "+"

[15]电源线 "+"

[19]Antenna

[20]ReceiverLED

[21]ESCLED

[22]CHInterfaceSignalPin

[23]CHInterface"+"

[24]CHInterface"-"

车灯接口为标准 2.54mm*2Pin 排针 /Thecarlightinterfaceisastandard2.54mm*2Pins.

Thereceiverautomaticallyentersthebindingstateonceitispoweredon.

1.Firstputthetransmitterintobindingmode.(Seethetransmitter'susermanualfor

instructionsonhowtoactivatebindingmode.)

2.Turnonthereceiver,anditwillwaitfor1secondforconnection.Ifwithout

connection,thereceiverwillenterthebindingmodeautomatically.

3.Afterthebindingissuccessful,thereceiverLEDissolidon.

4.Verifythatthetransmitterandreceiverareworkingproperly.Ifyouneedtore-bind,

repeattheabovesteps.

Notes:

1. Setthetransmittertoitsbindingstate󽗉rst,andthensetthereceivertoitsbinding

state.Ifthebindingisnot󽗉nishedwithin10S,theLEDofthereceiverwillenterits

slow󽗊ashingstate.

2. Ifre-bindingissuccessful,allthesettingsofthecarlightswillberestoredtotheir

defaultvalues.

保护功能 Protection

本接收机具有电池电压过低和过高保护功能。

• 电压过低保护：当检测到电池电压过低时，CH2 马达通道

无输出，所有车灯慢闪提示。

• 电压过高保护：当电池电压过高时，所有通道无输出，所

有车灯快闪提示。

注：处于保护状态时，电调 LED 持续慢闪提示；待电压正常后，

退出保护状态。

本接收机电调具有过热保护。

• 过热保护：当检测到电调内部温度过高时，CH2 马达通道

无输出，所有车灯快闪提示；当温度正常后，通道恢复输出。

Thisreceiverhaslow/highvoltageprotectionfunction.

• LowVoltageProtection:Whenthevoltageisdetectedtobelow,CH2hasnooutput

andallthecarlights󽗊ashslowly.

• HighVoltageProtection:Whenthevoltageisdetectedtobehigh,allchannelswill

notoutput.Allthecarlights󽗊ashfast.

Note:TheESCLED󽗊ashesslowlyandcontinuously;Whenthevoltageisnormal,then

thereceiverwillexittheprotectionstate.

TheESChasoverheatingprotectionfunction.

• OverheatingProtection:WhentheinternaltemperatureoftheESCisdetectedtobe

toohigh,CH2hasnooutputandallthecarlights󽗊ashfast.Whenthetemperatureis

normal,thechannelresumesoutput.

[22][19][18] [20] [21] [23] [24]

[11] [10]

[1]

[2]

[3]

[4]

[5]

[6]

[7]

[8]

[9]

[13] [12]

[14]

[15]

[16]

[17]

FS-R4D-ESC 接收机 Receiver

Http://www.󽗊ysky-cn.com

车灯控制 Car Light Control

本接收机支持 6 组车灯，分别是左转灯、右转灯、前大灯、后尾灯、氛围灯和车顶灯。

车灯控制分为四通道控制和两通道控制两种方式，打开发射机，手轮顺时针打到最大行程，打开接收机电源，可以实现两种控制方式的切换。支持四种车灯工作模式：

正常模式、运动模式、呼吸模式、爆闪模式。可通过快速短按 CH4 两次切换模式，可循环切换，默认正常模式。

车灯状态由发射机的相应控件控制。以 FS-HW-G4P 发射机端控制为例，具体如下所述：

控制状态左转灯右转灯前大灯后尾灯 4 通道控制 2 通道控制车灯工作模式备注

左转慢闪 / / / 手轮：逆时针打手轮正常模式 / 运动模式 /

右转 / 慢闪 / / 手轮：顺时针打手轮正常模式 / 运动模式 /

照明 / 示宽 / / 常亮低亮 CH3三档开关 : 拨至右边，打开前大灯

和后尾灯；拨到左边则关闭。

手轮 : 由中位逆时针快打两次 ( 重复此操作

则关闭车灯 )

正常模式 / 运动模式 /

前进 / / 常亮 / 扳机：后扣扳机运动模式 /

后退 / 刹车 / / / 常亮扳机：前推扳机正常模式 / 运动模式 /

应急慢闪慢闪 / / CH4按键 : 按下CH4按键，左转灯和右

转灯慢闪 ( 重复此操作则关闭车灯 )

手轮 : 由中位顺时针快打两次 ( 重复此操作

则关闭车灯 ) 正常模式 / 运动模式 /

呼吸呼吸呼吸呼吸呼吸 CH3 三档开关 : 拨至右边，所有车灯呼

吸灯状态 ; 拨至左边则关闭所有车灯。

手轮 : 由中位逆时针快打两次（重复此操作

则关闭车灯 ) 呼吸模式所有

车灯

爆闪爆闪爆闪爆闪爆闪 CH3 三档开关 : 拨至右边 , 所有车灯爆

闪状态；拨至左边则关闭所有车灯。

手轮 : 由中位逆时针快打两次（重复此操作

则关闭车灯 ) 爆闪模式所有

车灯

而氛围灯和车顶灯包含单独模式和组合模式两种工作模式。手轮由中位顺时针快打四次可以切换两种工作模式，可循环切换，默认单独模式。单独模式下氛围灯和车

顶灯各自单独操控，互不干扰。组合模式下氛围灯和车顶灯共同工作，可以统一控制。具体如下所述：

氛围灯和车顶灯工作模式氛围灯状态及切换车顶灯状态及切换车灯工作模式

独立

呼吸 ( 手轮：由中位顺时针快打三次 ) 常亮 ( 手轮：由中位逆时针快打三次 )

正常模式 / 运动模式

爆闪慢闪

三长闪一长灭关闭

关闭 /

组合

快闪（手轮由中位顺时针快打三次）

呼吸

关闭

Thisreceiverfeatures6setsoflights:Leftturnsignallight(leftlight),rightturnsignallight(rightlight),headlight,taillight,ambientlightandrooflight.The

carlightcontrolfeaturesfour-channelcontrolmodeandtwo-channelcontrolmode.Switchingbetweenthetwocontrolmodescanbeimplementedby

turningonthetransmitter,turningthesteeringwheelclockwisetothemaximumtravel,andthenturningonthereceiveratthesametime.

Therearefourmodes/statesofcarlightoperation:Normalmode,sportsmode,gradualmodeandsharp󽗊ashmode.QuicklypressCH4buttontwiceto

switchthemodes.Bydefault,itworksinnormalmode.Thestateofallthecarlightsiscontrolledbythecorrespondingcontrolsofthetransmitter.TakeFS-

HW-G4Ptransmitterasanexample,relateddescriptionisasbelow.

ControlState Left

Light

Right

Left Headlight TailLight Four-channelControl Two-channelControl Mode Note

TurnLeft Slow

Flash / / / Thecontrolissteeringwheel,turnthesteeringwheelcounterclockwise,thentheleftturn

signallightwill󽗊ashslowly.Releasethesteeringwheeltoturno󽗈it.

NormalMode/

SportsMode /

TurnRight /Slow

Flash / / Thecontrolissteeringwheel,turnthesteeringwheelclockwise,thentherightturnsignal

lightwillturnon.Releasethesteeringwheeltoturno󽗈it.

NormalMode/

SportsMode /

Illumination/

Width / / SolidON Low-

luminance

ToggletheCH3buttontotherightposition,all

lightsareturnedon.WhentoggleCH3totheleft

position,alllightsareturnedo󽗈.

Turnthesteeringwheelfromneutral

positionfortwotimescounterclockwise

quicklytoturnon/o󽗈thelight.

NormalMode/

SportsMode /

Forward / / SolidON / Pullthethrottletriggerbackwardtoturnonthelight,andreleasethethrottletriggerto

turno󽗈thelight.

SportsMode /

Backward/

Brake / / / SolidON Pushthethrottletriggerforwardtoturnonthelight,andreleasethethrottletriggerto

turno󽗈thelight.

NormalMode/

SportsMode /

Emergency

State

Slow

Flash

Slow

Flash / /

PresstheCH4button.Theleftturnsignallight

andrightturnsignallightwill󽗊ashslowly.To

turno󽗈thelights,pressCH4again.

Turnthesteeringwheelfromneutral

positionfortwotimesclockwise

quicklytoturnon/o󽗈thelights.

NormalMode/

SportsMode /

Gradual

State

Gradual

State

Gradual

State

Gradual

State

Gradual

State

ToggletheCH3buttontotherightposition,all

lightsareinthegraduallightstate.Whentoggle

CH3totheleftposition,alllightsareturnedo󽗈.

Turnthesteeringwheelfromneutral

positionfortwotimescounterclockwise

quicklytoturnon/o󽗈thelights.

GradualMode AllLights

SharpFlash

State

Sharp

Flash

State

Sharp

Flash

State

Sharp

Flash

State

Sharp

Flash

State

ToggletheCH3buttontotherightposition,all

lightsareinthesharp󽗊ashstate.Whentoggle

CH3totheleftposition,alllightsareturnedo󽗈.

Turnthesteeringwheelfromneutral

positionfortwotimescounterclockwise

quicklytoturnon/o󽗈thelights.

SharpFlash

Mode AllLights

Theambientlightandrooflightcanworkinseparateorcombinationmodes.Youcanturnthesteeringwheelfromneutralpositionforfourtimesclockwise

quicklytoswitchthetwomodes.Bydefault,itworksinseparatemode.

Inseparatemode,theambientlightandtherooflightcanoperateindependentlywithoutinterferingwitheachother.Incombinationmode,theambient

lightandtherooflightcanbecontrolledinauni󽗉edmannertoworktogether.Thedetailsareasfollows:

Mode Ambientlightstateandhowtoswitchstate Rooflightstateandhowtoswitchstate Mode

Separate

Mode

GradualState(Turnthesteeringwheelfromneutralpositionforthree

timesclockwisequicklytoswitchthefourstates.)

SolidON(Turnthesteeringwheelfromneutralpositionforthreetimes

counterclockwisequicklytoswitchthethreestates.)

Normal

Mode/

Sports

Mode

SharpFlashState SlowFlash

Three-󽗊ash-one-o󽗈 OFF

OFF /

Combination

Mode

FastFlash

(Turnthesteeringwheelfromcenterforthreetimesclockwisequicklytoswitchthetwostates.)

GradualState

OFF

FS-R4D-ESC 接收机 Receiver

Http://www.󽗊ysky-cn.com

电调功能使用说明

电调功能说明及故障处理 ESC Function Instructions and Troubleshooting

本接收机电调功能支持在发机端设置电池类型设置、拖刹力度设

置和运行模式 ( 正转 / 反转、正转反转刹车 ) 的设置详见发机说

明书相关章节。

马达连接后，接收机每次开机即自动识别油门中位位置。

• 当电调电池类型为锂电时，如使用2S锂电，则电调 LED 快闪

2 次（3 次代表 3S 锂电），马达快响两声（3 次代表 3S 锂电）；

若为镍氢，则电调 LED 快闪一次，马达快响一声。

• 若中位校准通过，电调 LED 长闪 1 次，马达长响一声提示；

若中位校准不通过，电调 LED 持续快闪，同时马达持续快响提

示，此时马达无动力输出。

注：

1. 电调功能必须等到开机自检完成后方可运行（大约3秒），

否则可能无法正常动作 ;

2. 若开机后无动力输出，且电调红色 LED 快闪，说明发射机实

际油门不在中点位置。请微调油门中点直到电调 LED 不闪即

可;

3. 若运行时发现电机转向不对，则可在发射机端将油门通道反

向设置即可 ;

4. 为了一切正常，请养成先开发射机再接收机通电以及先接收

机断电再关闭发射机的习惯；

5. 关于电调的电池类型设置、拖刹力度（0%、50%、75% 或

100%）设置和运行模式（正转 / 反转、正转 / 反转 / 刹车 )

的设置详见发射机 (FS-HW-G4P、FS-MG41、FS-G7P 或 FS-

MG7) 说明书相关章节。

电调处于正常工作状态时：

• 油门扳机处于中位时且无操作，电调 LED 常灭，马达无动力输

出;

• 前进时，电调 LED 快闪；当油门处于正向最大（100%油门）

时，电调 LED变成常亮 ;

• 油门处于反向最大（100%刹车）时，电调 LED变成常亮；

• 电调处于倒车状态或处于失控保护状态时，电调 LED 快闪提示。

此功能用于当接收机无法正常收到发射机的信号不受控制时，保

护模型和操作人员的安全。

• 接收机 CH1、CH3 和 CH4，可在发射机端进行相关设置，默认

未设置；

• 接收机 CH2 通道（电调 ),失控后进入刹车模式；

• 若处于应急灯状态，则失控后保持最后状态；若处于其他车灯

模式，则失控后车灯全部关闭。

失控保护 Failsafe Thefailsafefunctionisusedtooutputthechannelvalueaccordingtotheout-of-control

protectionvaluesetbytheuserafterthereceiverlosesitssignalandisout-of-controltoprotect

themodelandpersonnel.

• ThefailsafesettingonCH1,CH3andCH4ofthereceivercanbesetatthetransmitterside.

"Notset"isthedefaultsetting.

• TheCH2(ESC),entersthebrakingstateincaseofout-of-control.

• Ifinemergencystate,emergencylightskeeplaststateincaseofout-of-control.Forothercar

lightmode,alllightsturno󽗈incaseofout-of-control.

ThisreceiverESCfunctionsupportsthesettingsofbatterytype,dragbrakeand

runningmode(forward/reverse,forward/reverse/brake)atthetransmitterside.See

theFS-MG11-BStransmittermanualfordetails.

Afterthemotorisconnected,thereceiverautomaticallyrecognizesthethrottle

neutraleverytimeitispoweredon.

• Whentheconnectedbatterytypeislithium-ion,suchas2SLiPo,theESCLED

󽗊ashestwice(threetimesfor3SLiPo),andthemotorfastbeepstwice(3beeps

represent3SLiPo);IfthebatteryofESCisNiMHcells,thentheESCLED󽗊ashes

quicklyonce,andthemotorfastbeepsonce.

• Afterthecalibrationissuccessful,theESCLED󽗊ashesonceandthemotorwillgive

alongbeep.Ifthrottleneutralisnotrecognized,themotorwillcontinuetobeep

quickly.Thereisnopoweroutputfromthemotoratthistime.

Notes:

1. TheESCcanberunaftercompletingself-inspection(about3seconds)ifpower

on,itmaynotbeabletooperatenormally.

2. IfthereisnopoweroutputandtheredESCLED󽗊ashesquicklyafterpower-on,

itmeansthatthethrottletriggerofthetransmitterisnotattheneutralposition,

movethethrottletriggertotheneutralpositionuntiltheESCLEDdoesnot󽗊ash.

3. Ifyou󽗉ndthatthemotorsteeringisnotcorrectduringoperation,youcansetthe

throttlechannelinreverseatthetransmitterside.

4. Normally,youmustpoweronthetransmitterandthenreceiver,andpowero󽗈the

receiverandthentransmitter.

5. RefertotherelevantsectionsoftheFS-HW-G4P,FS-MG41,FS-G7PorFS-MG7user

manualsfordetailsaboutbatterytype,dragbrakeforceandrunningmodeofthe

ESC.

DescriptionofLEDstatusduringnormaloperation

• TheESCLEDiso󽗈whenthethrottletriggerisattheneutralpositionwithoutany

operation,andthemotorhasnooutput.

• TheESCLEDquickly󽗊asheswhenthevehiclemovesforward,andissolidonwhen

thetriggerisattheendpositionofforward(100%or-100%throttle).

• TheESCLEDquickly󽗊asheswhenreversingorinfailsafestate.

故障现象可能原因解决方法

上电后 , 指示灯不亮，电机无法启动 1. 电调没有得到工作电压

2. 接收机开关或电调损坏。

1. 检查电池与电调有无连接问题以及相关插头是否有虚焊情况 ;

2. 返厂检测处理。

上电后电调红色 LED 灯快速闪烁，电机无法启动发射机油门通道的中点偏移或改变调节发射机油门通道微调使之匹配电调现有中立点（直到红灯不闪）。

发射机做前进操作，车子反而倒退 1. 电调输出线和电机线的连接线序错误

2. 发射机油门方向设置错误。

1. 将电机的两条线互换位置即可 ;

2. 将发射机油门方向设置为相反方向。

电机转动过程中，突然停转 1. 油门信号丢失 ;

2. 电调进入电池低压保护或过热保护。

1. 检查发射机和接收机 ;

2. 电调红灯持续慢闪，请检查电池电压以及电调温度。

电机启动时急加速，电机有卡住或停顿的现象 1. 电池放电能力不够 ;

2. 电机转速过高，齿轮比搭配不合适。

1. 更换放电能力强的电池 ;

2. 更换低速电机，或将减速比提高。

Troubles Possible Causes Solutions

Themotorcannotstartand

theLEDsarenotonafter

poweron.

1.TheESChasnoworkingvoltage.

2.TheswitchofESCorESCitselfisdamaged.

1.Checkwhetherthereisanyconnectionproblembetweenthebattery

andESCandwhetherthereisfaultyweldingoftherelevantplug.

2.Returntofactoryforinspectionandtreatment.

Themotorcannotstartand

theredESCLED󽗊ashes

quicklyafterpower-on.

Theneutralofthrottlechanneloftransmitterisshiftor

changed.

Adjustthethrottlechannelofthetransmittertomatchtheexisting

neutralpoint(untiltheredLEDdoesnot󽗊ash).

Whenforwardthecarbythe

transmitter,itreverse.

1.Itmaycausebytheconnectionsequencebetween

outputlineofESCandmotorline.

2.Thethrottledirectionoftransmitteriswronglyset.

1.Exchangethepositionoftwolinesofmotor.

2.Setthrottledirectionoftransmittertotheoppositedirection.

Themotorsuddenlystops

rotatingduringrotation.

1.Thethrottlesignalislost.

2.TheESCenterslow/highvoltageprotectionor

overheatprotectionofbattery.

1.Checkthetransmitterandthereceiver.

2.TheredESCLEDwill󽗊ashslowlyandcontinuously.Pleasecheckthe

batteryvoltageandthetemperatureoftheESC.

Whenthemotorstarts,it

acceleratesrapidly,andthe

motorisstuckorstops.

1.Batterydischargecapacityisinsu󽗋cient

2.Therotationspeedofmotoristoofast,thegearratio

isnotreasonable.

1.Replacebatterywithstrongdischargecapacity.

2.Replacelowspeedmotor,orincreasethereductionratio.

FS-R4D-ESC 接收机 Receiver

Http://www.󽗊ysky-cn.com

认证相关 Certications

FCC Compliance Statement

ThisdevicecomplieswithPart15oftheFCCRules.Operationissubjecttothefollowingtwoconditions:(1)thisdevicemaynotcauseharmfulinterference,

and(2)thisdevicemustacceptanyinterferencereceived,includinginterferencethatmaycauseundesiredoperation.

Warning:changesormodi󽗉cationsnotexpresslyapprovedbythepartyresponsibleforcompliancecouldvoidtheuser'sauthoritytooperatethe

equipment.

ThisequipmenthasbeentestedandfoundtocomplywiththelimitsforaClassBdigitaldevice,pursuanttoPart15oftheFCCRules.Theselimitsare

designedtoprovidereasonableprotectionagainstharmfulinterferenceinaresidentialinstallation.Thisequipmentgenerates,usesandcanradiateradio

frequencyenergyand,ifnotinstalledandusedinaccordancewiththeinstructions,maycauseharmfulinterferencetoradiocommunications.However,

thereisnoguaranteethatinterferencewillnotoccurinaparticularinstallation.

Ifthisequipmentdoescauseharmfulinterferencetoradioortelevisionreception,whichcanbedeterminedbyturningtheequipmento󽗈andon,theuser

isencouragedtotrytocorrecttheinterferencebyoneormoreofthefollowingmeasures:

--Reorientorrelocatethereceivingantenna.

--Increasetheseparationbetweentheequipmentandreceiver.

--Connecttheequipmentintoanoutletonacircuitdi󽗈erentfromthattowhichthereceiverisconnected.

--Consultthedealeroranexperiencedradio/TVtechnicianforhelp.

EU DoC Declaration

Hereby,[FlyskyTechnologyco.,ltd]declaresthattheRadioEquipment[FS-R4D-ESC]isincompliancewithRED2014/53/EU.

ThefulltextoftheEUDoCisavailableatthefollowinginternetaddress:www.󽗊yskytech.com/info_detail/10.html

RF Exposure Compliance

Thedistancebetweenuserandproductsshouldbenolessthan20cm.

Environmentally Friendly Disposal

Oldelectricalappliancesmustnotbedisposedoftogetherwiththeresidualwaste,buthavetobedisposedofseparately.Thedisposalatthecommunal

collectingpointviaprivatepersonsisforfree.Theownerofoldappliancesisresponsibletobringtheappliancestothesecollectingpointsortosimilar

collectionpoints.Withthislittlepersonale󽗈ort,youcontributetorecyclevaluablerawmaterialsandthetreatmentoftoxicsubstances.

FCCID:2A2UNR4DESC

本说明书中的图片和插图仅供参考，可能与实际产品外观有所不同。产品设计和规格可能会有所更改，恕不另行通知。

Figuresandillustrationsinthismanualareprovidedforreferenceonlyandmaydi󽗈erfromactualproductappearance.Productdesignandspeci󽗉catiionsmaybechangedwithoutnotice.

Manufacturer: ShenZhen FLYSKY Technology Co., Ltd.

Address: 16F, Huafeng Building, No. 6006 Shennan Road, Futian District, Shenzhen, Guangdong, China

Attention:

• Makesuretheproductisinstalledandcalibratedcorrectly,failuretodosomayresultinseriousinjury.

• Pleasecarefullycheckeachpowerdeviceandcarframeinstructionstoensurethepowermatchingisreasonablebeforeuse.Avoiddamagingpower

systemduetoincorrectmatching.

• Donotlettheexternaltemperatureofthesystemexceed90℃ /194 ℉ ,becausehightemperaturewilldamagethepowersystem.

• Makesurethereceiver'sbatteryisdisconnectedbeforeturningo󽗈thetransmitter,failuretodosocanresultoutofcontrol.Unreasonablesettingof

theFailsafemaycauseaccidents.

• Afteruse,remembertodisconnectthebatteryandtheESC.Ifthebatteryisn’tdisconnected,theESCwillconsumeelectricenergyallthetime

evenifitiso󽗈.Itwilldischargecompletelyifconnectthebatteryforalongtime,thusresultinginthefailureofthebatteryortheESC.Wearenot

responsibleforanydamagecausedbythis!

• Makesurethereceiverismountedawayfrommotorsoranydevicethatemitsexcessiveelectricalnoise.

• Keepthereceiver'santennaatleast1cmawayfromconductivematerialssuchascarbonormetal.

• Donotpoweronthereceiverduringthesetupprocesstopreventlossofcontrol.

• Ifthethrottletrimischangedonthetransmitterside,thereceiverneedstobere-poweredtorecognizethenewthrottleneutral.Otherwise,an

exceptionmayoccurduringvehiclereversing.

注意事项：

• 使用前必须确保本产品与模型安装正确，否则可能导致模型发生严重损坏。

• 请查看各动力设备以及车架说明书，确保动力搭配合理，避免因错误的搭配导致动力系统损坏。

• 勿使系统的外部温度超过90℃/194℉，高温将会毁坏动力系统。

• 关闭时，请务必先关闭接收机电源，然后关闭发射机。如果关闭发射机电源时接收机仍然在工作，将导致遥控设备失控。失控保护设置不合理可能引起事故。

• 使用完毕后，若长时间不玩车，切记断开电池与电调的连接。如电池未断开，即使电调开关处于关闭状态，电调也会一直消耗电能（只是非常小），长时
