Focal ELECTRA BERYLLIUM 1000 BE User manual

English page 11
Français page 22
ELECTRA®1000 BE
INTEGRATION
User manual / Manuel d'utilisation

3
IW 1003 Be IW 1002 Be IW 1002 IC 1002
x1
x1 x1
x1
x1 x1 x1 x1
x1 x1 x1 x1
x1
x1 x1 x1 x1
x1 x1 x1 x1
x1 x1 x1 x1
Parts list / Contenu de l’emballage
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation

4
!
Installation IW 1003 Be
!Remember to remove the tweeter cap after the installation of the loudspeaker.
Bien retirer la protection tweeter après installation de l'enceinte.
Before starting, please check the drawings of your room to make sure that you are not drilling into a pipe, an
electrical cable or any other specific installations behind the wall. Cut the dry wall using the cutting template
supplied (please see diagram). Be sure to check that this is perfectly upright before you begin cutting.
Avant toute opération de perçage, veillez toujours à consulter les plans de la pièce afin de vous
assurer de l’absence de tuyau, de gaine électrique ou de toute installation spécifique derrière le mur.
Découpez la cloison en utilisant le gabarit de perçage fourni (comme sur le schéma ci-contre). Veillez à contrôler
son horizontalité avant de commencer la découpe.
A
C
B
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation

5
Tweeter orientation / Orientation du tweeter
Magnetic grill / Grille magnétique
D
E
LCR Speaker mode Center Speaker mode
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation

6
F
Installation IW 1002 Be / IW 1002
G
I
H
!Remember to remove the tweeter cap after the installation of the loudspeaker.
Bien retirer la protection tweeter après installation de l'enceinte.
!
Warning: Do not remove the lining of the IW 1003 Be, IW 1002 Be and IW 1002 loudspeakers after painting
the grille. We advise you to spray paint.
Attention : Ne pas retirer la ouate sur les enceintes IW 1003 Be, IW 1002 Be et IW 1002 après avoir peint la
grille. Il est conseillé de peindre à la bombe.
Paint / Peinture
!
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation

7
J
Installation IC 1002
K
L M
Before starting, please check the drawings of your room to make sure that you are not drilling into a pipe, an
electrical cable or any other specific installations behind the wall. Cut the dry wall using the cutting template
supplied (please see diagram). Be sure to check that this is perfectly upright before you begin cutting.
Avant toute opération de perçage, veillez toujours à consulter les plans de la pièce afin de vous
assurer de l’absence de tuyau, de gaine électrique ou de toute installation spécifique derrière le mur.
Découpez la cloison en utilisant le gabarit de perçage fourni (comme sur le schéma ci-contre). Veillez à contrôler
son horizontalité avant de commencer la découpe.
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation

8
Position 0 Position I Position II
Medium - 3 dB 0 dB + 3 dB
Tweeter - 3 dB 0 dB + 3 dB
Medium
Tweeter
IW 1003 Be settings / Réglages IW 1003 Be
Tweeter
IW 1002 Be, IW 1002 settings / Réglages IW 1002 Be, IW 1002
IC 1002 settings / Réglages IC 1002
Position 0 Position I Position II
Tweeter - 3 dB 0 dB + 3 dB
Position - Position (nominal) Position +
Tweeter - 3 dB 0 dB + 3 dB
Tweeter
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation

9
0~1m
1,5~2,5m
< 0,5m< 0,5m
Right Surround
Left Surround
Left Back
Surround
Right Back
Surround
Right Front
Left Front
Center
1,5~2,5m
>2m
< 0,5m< 0,5m
Right Surround
Left Surround
Left Back
Surround
Right Back
Surround
Right Front
Left Front
Center
N
P
R
O
Q
S
Loudspeaker location / Emplacements
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation

10

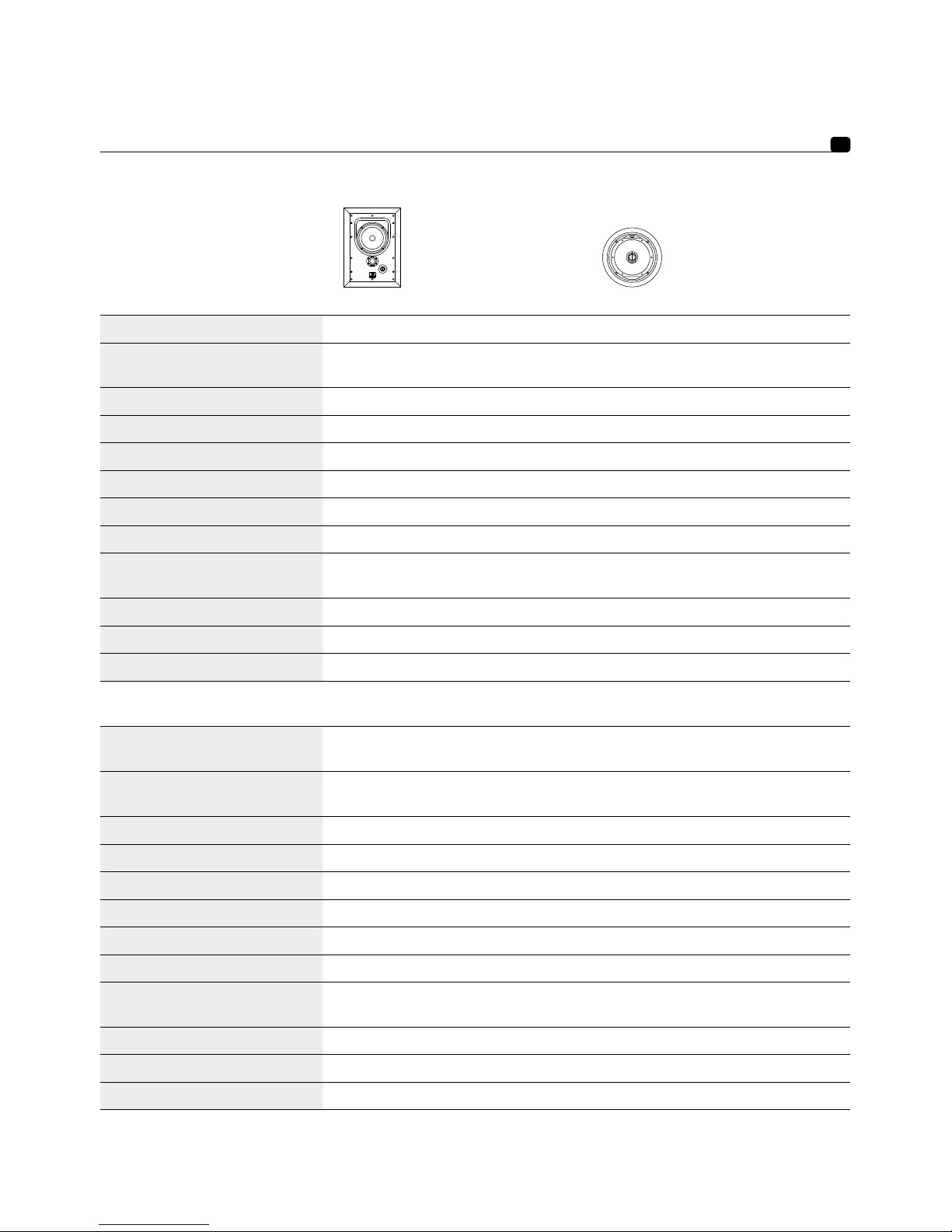

Electra IW 1002 Electra IC1002
Type 2-way In-Wall sealed speaker 2-way In-Ceiling speaker
Drivers 61/2" (16.5cm) "W" midbass.
11/16" (27mm) Al/Mg inverted dome tweeter
61/2" (16.5cm) "W" midbass.
1" (25mm) Al/Mg inverted dome tweeter
Frequency response (±3dB) 60Hz - 30.5kHz 60Hz - 30.5kHz
Sensitivity (2.83V/1m) 88dB 88dB
Nominal impedance 8 Ohms 8 Ohms
Recommended amplifier power 25-150W 25-150W
Tweeter adjustment -3dB / 0dB / +3dB -3dB / 0dB / +3dB
Crossover frequency 2 600Hz 2 600Hz
Frame size: - with grille
- without grille
163/4" x 121/8" x 03/16"(425 x 308 x 4.5mm)
161/3" x 113/4" x 01/16"(415 x 298 x 1.5mm) Ø10 x 33/4" (Ø253 x 96mm)
Cut-out dimensions (HxW) 1415/16" x 103/8" (379 x 262mm) Ø811/16" (221mm)
Depth from wall 37/8" (99mm) 35/8" (92mm)
Net weight 14.1lbs (6.4kg) 4.6lbs (2.1kg)
ELECTRA® 1000 BE - INTEGRATION
User manual / Manuel d’utilisation
Electra IW 1002 Electra IC1002
Type Enceinte murale 2 voies encastrable
close.
Enceinte de plafond 2 voies encastrable.
Haut-parleurs Grave/médium "W" 16,5 cm.
Tweeter 27 mm Al/Mg à dôme inversé.
Grave/médium "W" 16,5 cm.
Tweeter 25 mm Al/Mg à dôme inversé.
Réponse en fréquence (±3 dB) 60 Hz - 30,5 kHz 60 Hz - 30,5 kHz
Sensibilité (2,83 V/1 m) 88 dB 88 dB
Impédance nominale 8 Ohms 8 Ohms
Puissance ampli recommandée 25 - 150 W 25 - 150 W
Réglages tweeter -3dB / 0dB / +3 dB -3dB / 0dB / +3 dB
Fréquences de filtrages 2 600 Hz 2 600 Hz
Dimensions cadre - avec grille
- sans grille
425 x 308 mm - 4,5 mm épaisseur
415 x 298 mm - 1,5 mm épaisseur
Ø 253 x 96 mm
Encastrement 379 x 262 mm Ø 221 mm
Profondeur d’encastrement 99 mm 92 mm
Poids (unité) 6,4 kg 2,1 kg
