FONESTAR PAR-BE60L User manual

INSTRUCTION MANUAL/MANUAL DE INSTRUCCIONES/
MODE D’EMPLOI/MANUAL DE INSTRUÇOES

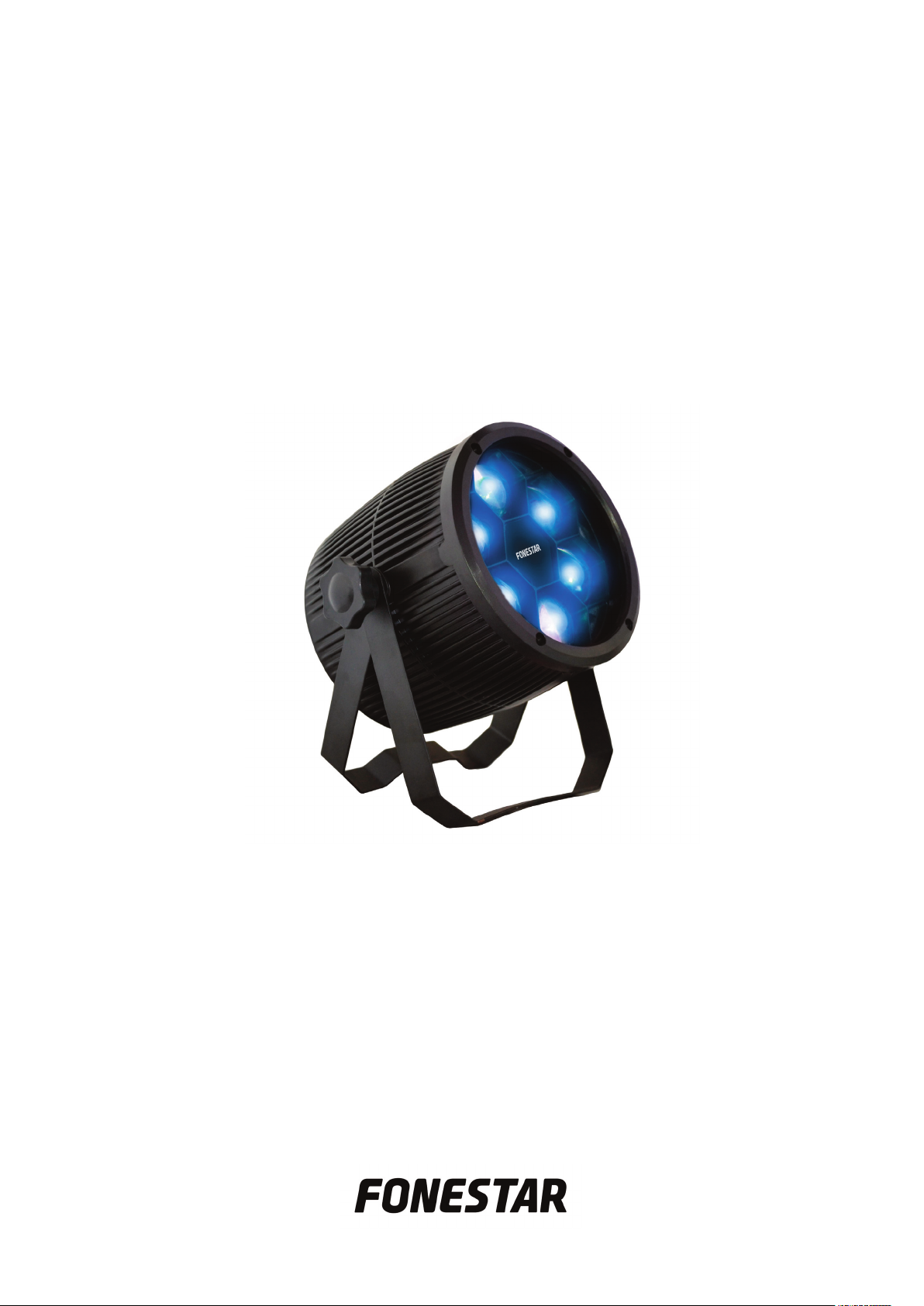

PAR-BE60L
PAR DMX SPOTLIGHT WITH 6 LED RGBW
FOCO PAR DMX CON 6 LED RGBW
PROJECTEUR PAR DMX AVEC 6 LED RGBW
FOCO PAR DMX COM 6 LED RGBW
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 1

EN
- 2 -
DESCRIPTION
2 in 1 LED Bee Eye RGBW PAR spotlight.
Operation in automatic, manual (color adjustment, dimmer and effects), sound activation, DMX control and
master/slave mode.
CONTROLS AND FUNCTIONS

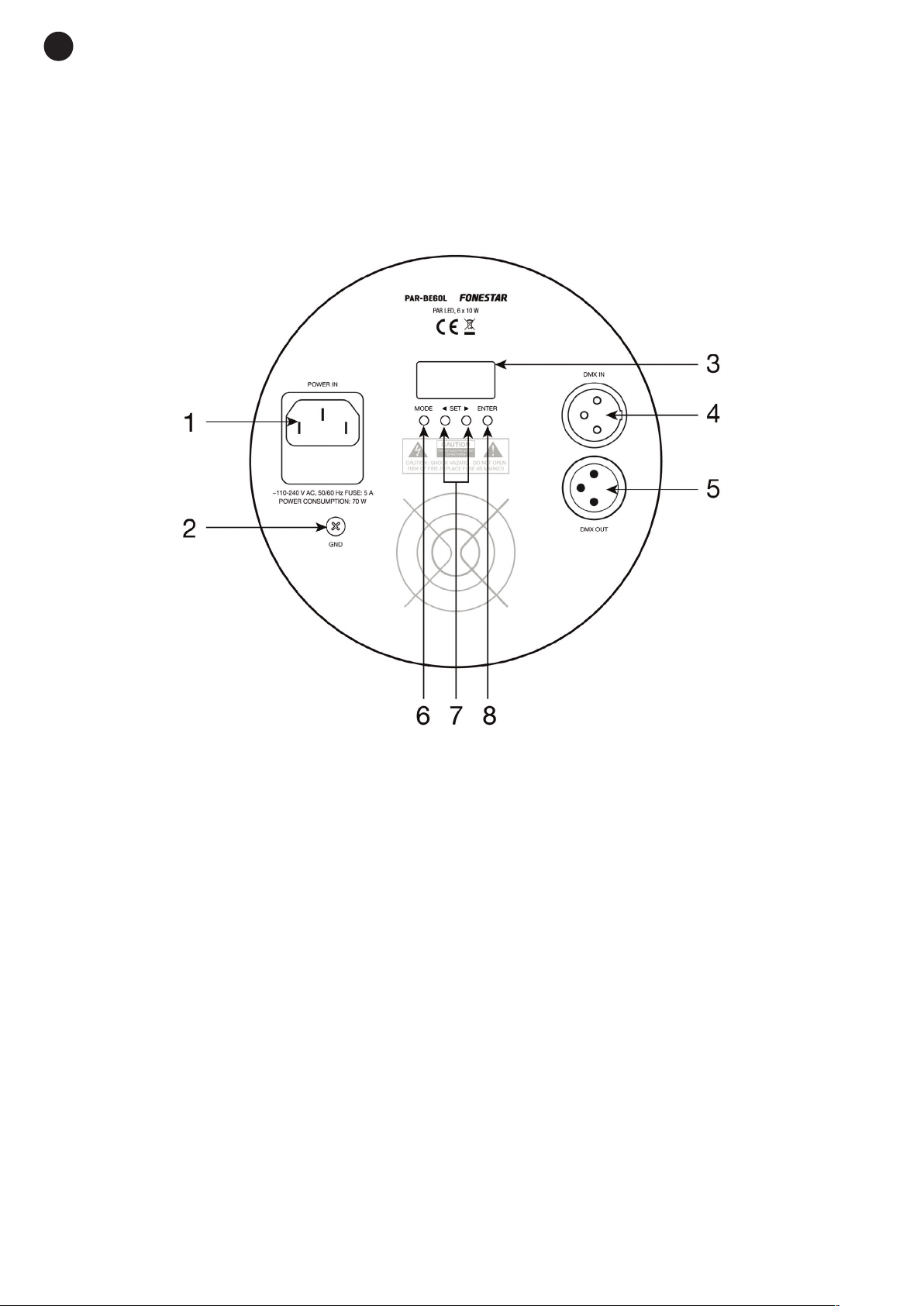

REAR PANEL
1.- POWER IN: 100-240 V AC power supply.
2.- GND: grounding screw.
3.- SCREEN: shows the current mode of operation of the device.
4.- DMX IN: control signal input, 3 pin XLR connector.
5.- DMX OUT: control signal output, 3 pin XLR connector.
6.- MODE: allows you to change the mode of operation.
7.- a SET d: increases/decreases the value of the selected mode. To confirm the selection, press ENTER.
8.- ENTER: confirms the current value of the configured parameter.
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 2

CONNECTION AND OPERATION
Select the operation mode by pressing the MODE buttons. To make changes within a mode use the SET
buttons and press ENTER to confirm.
The following table shows you all the operating modes and the possible settings for each mode.
DMX CONTROL
To control the device using a DMX controller:
-Select the desired DMX operation mode: 8 or 4 channels as shown in the table above. Use the MODE and
SET button to select the number of channels and press ENTER to confirm the setting.
-Select the DMX address to control this LED bar with a value between 1 and 512. Use the MODE and SET
button to select the DMX address and press ENTER to confirm the setting.
- Below are the features of each channel in the different DMX operating modes:
5 channels:
MODE VALUE FUNCTION
DMX
CONTROL
A - - - 001-512 5, 6 or 8 channel DMX control. Value: DMX address
CH - - 05/06/08 4 channel DMX control. Value: number of DMX channels
INFO t - - XX Temperature of the light bulb. Value: temperature in ºC
MANUAL
r - - - 000-255 Create color by mixing intensities of red (r - - -), green (G - - -), blue (b- - -)
and white (u - - -).
Value: color intensity (000: minimum, 255: maximum)
G - - - 000-255
b - - - 000-255
u - - - 000-255
FF - - 00-99 Strobe light. Value: speed (00: slow, 99: very fast)
F - - -
000-128 Fixed angle. Value: 0-360º
129-190 Clockwise rotation. Value: rotation speed
191-255 Counter-clockwise rotation. Value: rotation speed
AUTO
CC - - 00-99 Effect 1. Value: transition speed (00: slow, 99: very fast)
dE - - 00-99 Effect 2. Value: transition speed (00: slow, 99: very fast)
SH - -
01 Effect 3.
02 Effect 4.
03 Effect 5.
SOUND SUd -
1 Sound activated. Effect 6.
2 Sound activated. Effect 7.
3 Sound activated. Effect 8.
MODE VALUE FUNCTION
CH1 000-255 Red intensity
CH2 000-255 Green intensity
CH3 000-255 Blue intensity
CH4 000-255 White intensity
CH5
000-128 Fixed angle. Value: 0-360º
129-190 Clockwise rotation. Value: rotation speed
191-255 Counter-clockwise rotation. Value: rotation speed
- 3 -
EN
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 3

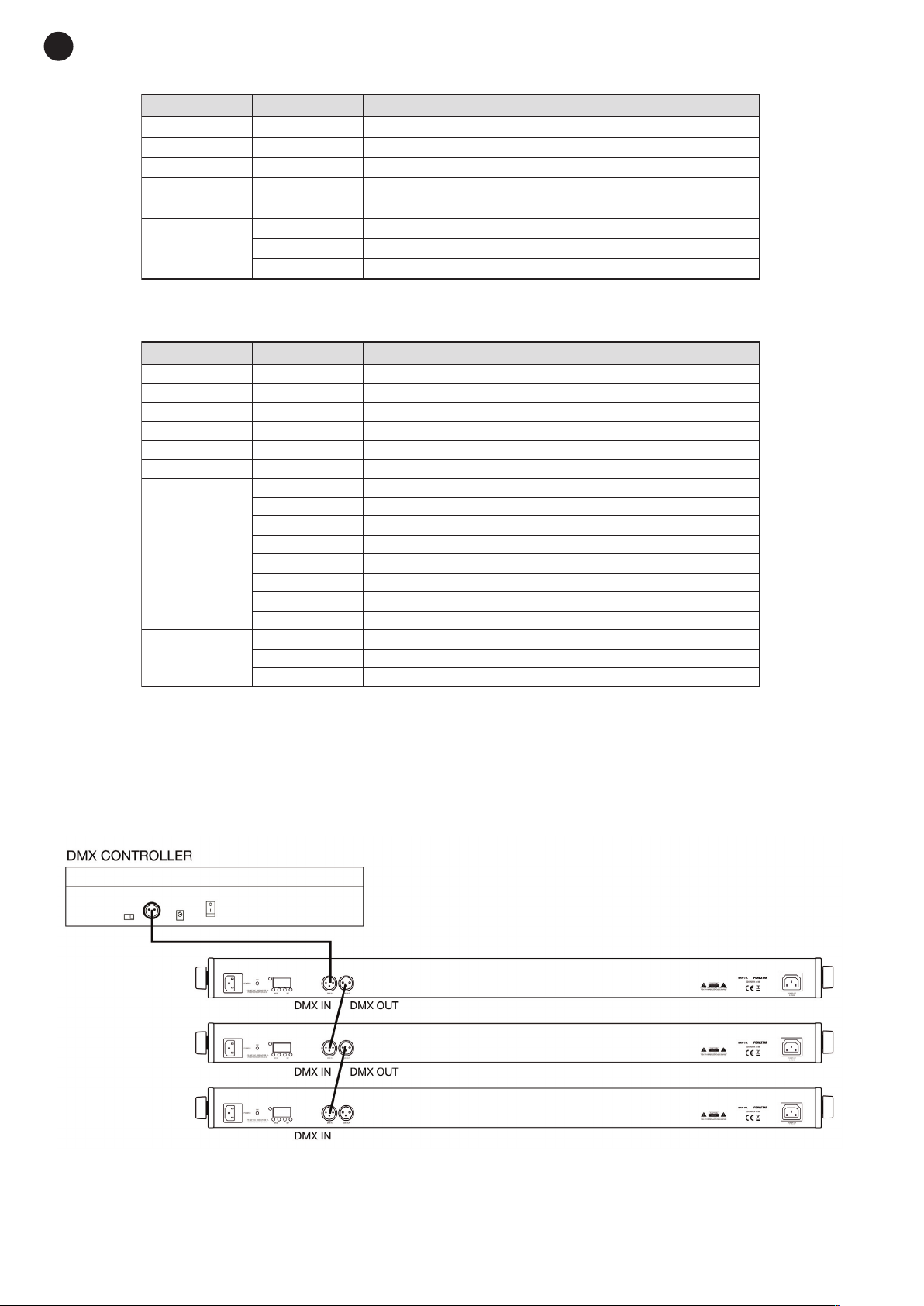

6 channels:
8 channels:
- It is possible to cascade several devices to be managed together (if they are in the same DMX address) or
separately (if they are in different DMX addresses).
Use an XLR cable to connect the device's DMX IN to the DMX OUT of the DMX controller when the device
is the first element in the chain. Alternatively, connect to the DMX OUT of the preceding element in the
lighting chain of your installation.
CHANNEL VALUE FUNCTION
CH1 000-255 Overall light intensity
CH2 000-255 Red intensity
CH3 000-255 Green intensity
CH4 000-255 Blue intensity
CH5 000-255 White intensity
CH6 000-255 RGB strobe speed
CH7
000-025 No effect
026-050 Effect 1. Fixed colour.
051-100 Effect 2. Light
101-150 Effect 3. Light
151-200 Effect 4. Light + rotation
201-225 Effect 5. Light + rotation
226-250 Effect 6. Light + rotation
251-255 Sound activated. Light + rotation
CH8
000-128 Fixed angle. Value: 0-360º
129-190 Clockwise rotation. Value: rotation speed
191-255 Counter-clockwise rotation. Value: rotation speed
CHANNEL VALUE FUNCTION
CH1 000-255 Overall light intensity
CH2 000-255 Red intensity
CH3 000-255 Green intensity
CH4 000-255 Blue intensity
CH5 000-255 White intensity
CH6
000-128 Fixed angle. Value: 0-360º
129-190 Clockwise rotation. Value: rotation speed
191-255 Counter-clockwise rotation. Value: rotation speed
- 4 -
EN
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 4

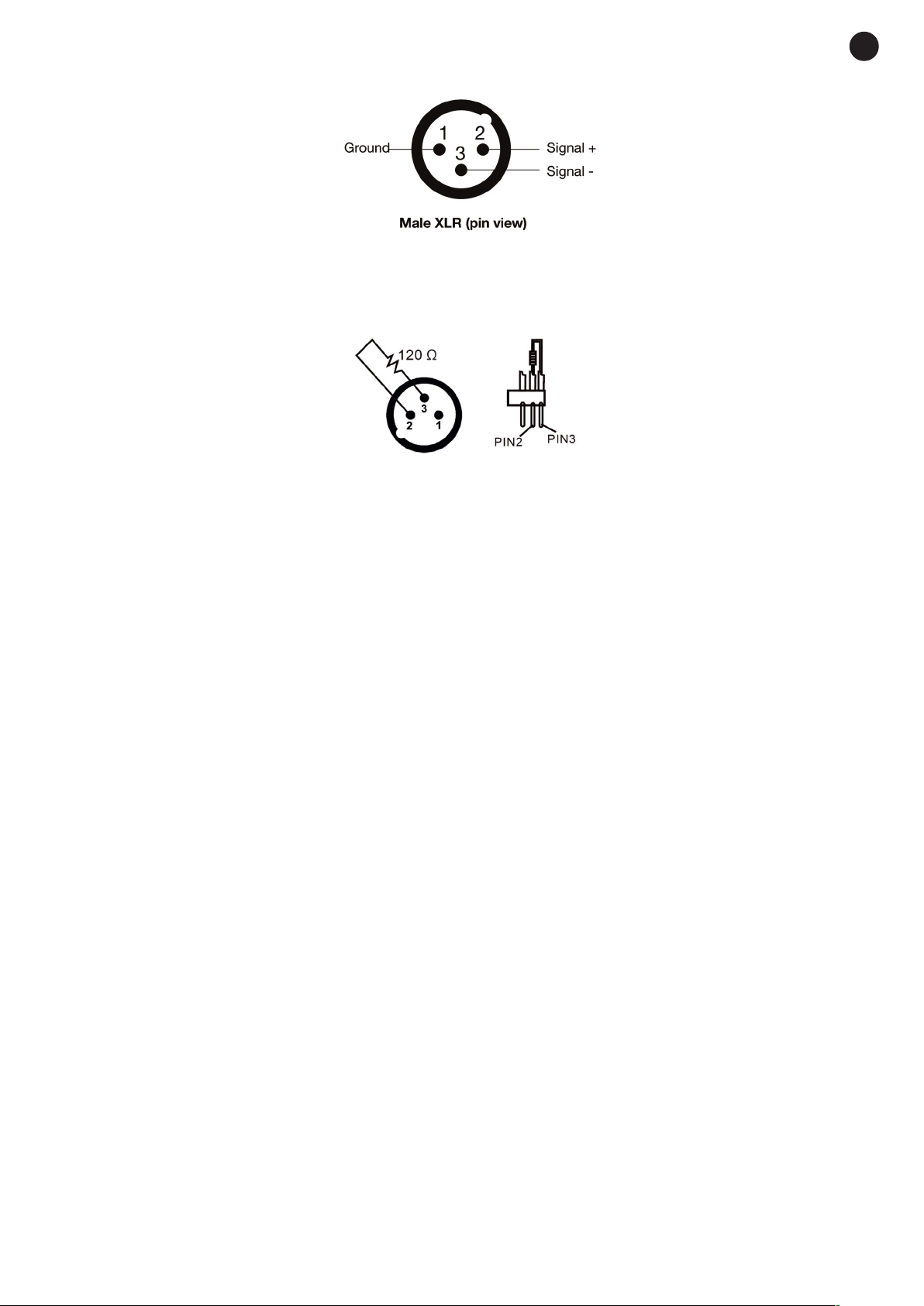

To interconnect them, you must use XLR cables with the following configuration:
IMPORTANT: the complete length of cable used to interconnect the devices in a line must not exceed 100
meters. To prevent line interference, it is recommended that an electric terminator consisting of a 120 Ω
resistor be placed at the last element in the chain between pins 2 and 3 of the XLR DMX OUT connector
of the last element.
- Connect all the elements to the power supply and turn them on to start using them.
MASTER SLAVE CONTROL
The master-slave function allows several lights to operate in synchronization (same color and same
movements) without the need of a DMX controller.
- Cascade the PAR-BE60L you want to use
- Select the slave mode (A001) on every light except the one you want to be the master ("MASTER").
These lights are referred to as slave lights (SLAVE).
- At the MASTER light select any of the operating modes other than DMX control.
SECURITY RECOMMENDATIONS
- Do not under any circumstances access the internal parts of the device.
- Make sure that the device is at least 50 cm away from flammable substances or elements.
-Looking at the rays from any distance less that 15 cm can cause serious damage to the eyes, as can direct
exposure to radiation for more than 10 seconds.
- Continuously switching the unit on and off will result in a decreased life span of the unit.
- These devices should only be used in areas that are refrigerated and under cover.
- Do not move or handle the appliance while it is connected to the mains and in operation.
-Do not modify the lighting elements of the device without technical supervision or with any materials that
are not approved by the supplier
.
- 5 -
EN
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 5

EN
- 6 -
TECHNICAL SPECIFICATIONS
PAR-BE60L
CARACTERÍSTICAS 2 in 1 LED Bee Eye RGBW PAR spotlight.
6 LEDs in hexagonal shaped lenses.
Kaleidoscopic effects.
Lens unit able to rotate in both directions.
Operation in automatic, manual (color adjustment, dimmer and effects),
sound activation, DMX control and master/slave mode.
Colour, strobe, rotation and operation mode selection using the integrated
display.
Colour, dimmer, rotation, strobe, effects and transition speed adjustment
via a DMX controller.
Sturdy metal housing and double-arch mounting bracket for floor placement
or overhead anchorage.
Ideal for small-medium stages, venues and events.
Installation can be extended with cascade connection.
Built-in microphone.
LED 6 x 10 W, RGBW (4 in 1)
DMX CHANNELS 5, 6 or 8, selectable
INPUTS DMX IN, 3 pin XLR
OUTPUTS DMX OUT, 3 pin XLR
CONTROLS Configuration screen
POWER SUPPLY 100-240 V AC, 70 W
POWER SUPPLY 230 x 165 x 230 mm depth
ACCESSORIES Double-arch mounting bracket for floor placement or overhead anchorage
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 6

DESCRIPCIÓN
Foco PAR Bee Eye LED RGBW 2 en 1.
Funcionamiento en modo automático, manual (ajuste de colores, dimmer y efectos), activación por sonido,
control DMX y maestro/esclavo.
CONTROLES Y FUNCIONES
PANEL POSTERIOR
1.- POWER IN: alimentación 100-240 V CA.
2.- GND: tornillo de toma de tierra.
3.- PANTALLA: muestra el modo actual de funcionamiento del equipo.
4.- DMX IN: entrada de señal de control, conector XLR 3 pines.
5.- DMX OUT: salida de señal de control, conector XLR 3 pines.
6.- MODE: permite cambiar el modo de funcionamiento.
7.- a SET d: aumenta/disminuye el valor del modo seleccionado. Para confirmar la selección pulse ENTER.
8.- ENTER: confirma el valor actual del parámetro configurado.
- 7 -
ES
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 7

CONEXIÓN Y FUNCIONAMIENTO
Seleccione el modo de funcionamiento pulsando los botones MODE. Para realizar cambios dentro de un
modo utilice los botones SET y pulse ENTER para validar la configuración.
La siguiente tabla le muestra todos los modos de funcionamiento y los valores posibles de configuración de
cada modo.
CONTROL DMX
Para controlar el aparato mediante controladora DMX:
-Seleccione el modo de funcionamiento DMX que desee: 8 o 4 canales como se muestra en la tabla
superior. Utilice el botón MODE y SET para seleccionar el número de canales y pulse ENTER para validar
la configuración.
-Seleccione la dirección DMX para el control de esta barra led con un valor entre 1 y 512. Utilice el botón
MODE y SET para seleccionar la dirección DMX y pulse ENTER para validar la configuración.
- A continuación, se indican las funciones de cada canal en los distinto modos de funcionamiento DMX:
5 canales:
CANAL VALOR FUNCIÓN
CH1 000-255 Intensidad del rojo
CH2 000-255 Intensidad de verde
CH3 000-255 Intensidad de azul
CH4 000-255 Intensidad de blanco
CH5
000-128 Ángulo fijo. Valor: 0-360º
129-190 Rotación sentido horario. Valor: velocidad de rotación
191-255 Rotación sentido antihorario. Valor: velocidad de rotación
MODO VALOR FUNCIÓN
CONTROL
DMX
A - - - 001-512 Control DMX 5, 6 u 8 canales. Valor: dirección DMX
CH - - 05/06/08 Control DMX 4 canales. Valor: número de canales DMX
INFO t - - XX Temperatura de la lámpara. Valor: temperatura en ºC
MANUAL
r - - - 000-255 Crear color mediante la mezcla de intensidades de rojo (r - - -), verde (G - - -),
azul (b - - -) y blanco (u - - - ).
Valor: intensidad de color (000: mínimo, 255: máximo)
G - - - 000-255
b - - - 000-255
u - - - 000-255
FF - - 00-99 Luz estrobo. Valor: velocidad (00: lento, 99: muy rápido)
F - - -
000-128 Ángulo fijo. Valor: 0-360º
129-190 Rotación sentido horario. Valor: velocidad de rotación
191-255 Rotación sentido antihorario. Valor: velocidad de rotación
AUTO
CC - - 00-99 Efecto 1. Valor: velocidad transición (00: lento, 99: muy rápido)
dE - - 00-99 Efecto 2. Valor: velocidad transición (00: lento, 99: muy rápido)
SH - -
01 Efecto 3.
02 Efecto 4.
03 Efecto 5.
SONIDO SUd -
1 Activación por sonido. Efecto 6.
2 Activación por sonido. Efecto 7.
3 Activación por sonido. Efecto 8.
- 8 -
ES
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 8

6 canales:
8 canales:
- Es posible conectar varios equipos en cascada para ser manejados conjuntamente (si están en la misma
dirección DMX) o por separado (si están en distintas direcciones DMX).
Conecte un cable XLR entre la entrada DMX IN del aparato y la salida DMX OUT de la controladora DMX
si es el primer elemento de la cadena, o la salida DMX OUT del anterior elemento de la cadena de
iluminación de su instalación.
CANAL VALOR FUNCIÓN
CH1 000-255 Intensidad del luz general
CH2 000-255 Intensidad del rojo
CH3 000-255 Intensidad de verde
CH4 000-255 Intensidad de azul
CH5 000-255 Intensidad de blanco
CH6
000-128 Ángulo fijo. Valor: 0-360º
129-190 Rotación sentido horario. Valor: velocidad de rotación
191-255 Rotación sentido antihorario. Valor: velocidad de rotación
CANAL VALOR FUNCIÓN
CH1 000-255 Intensidad del luz general
CH2 000-255 Intensidad de rojo
CH3 000-255 Intensidad de verde
CH4 000-255 Intensidad de azul
CH5 000-255 Intensidad de blanco
CH6 000-255 Velocidad del estrobo RGB
CH7
000-025 Sin efecto
026-050 Efecto 1. Color fijo.
051-100 Efecto 2. Luz
101-150 Efecto 3. Luz
151-200 Efecto 4. Luz + rotación
201-225 Efecto 5. Luz + rotación
226-250 Efecto 6. Luz + rotación
251-255 Activación por sonido. Luz + rotación
CH8
000-128 Ángulo fijo. Valor: 0-360º
129-190 Rotación sentido horario. Valor: velocidad de rotación
191-255 Rotación sentido antihorario. Valor: velocidad de rotación
- 9 -
ES
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 9

Para interconectarlos debe utilizar cables XLR con la siguiente configuración:
IMPORTANTE: el cableado total de interconexión de equipos en una línea no debe exceder los 100 metros.
Para prevenir interferencias en la línea, es conveniente situar en el último elemento de la cadena un
terminador de línea que consiste en una resistencia de 120 Ωentre los terminales 2 y 3 del conector XLR
DMX OUT del último elemento.
- Conecte todos los elementos a la red eléctrica y enciéndalos para comenzar a utilizarlos.
CONTROL MAESTRO ESCLAVO
El funcionamiento maestro-esclavo permite que, sin necesidad de una controladora DMX, varias luces
funcionen sincronizadas (mismo color y mismos movimientos).
- Conecte en cascada las PAR-BE60L que desee utilizar
- Seleccione el modo esclavo (A001) en todas las luces excepto en la luz que quiera que sea la principal
(maestro “MASTER”). A estas luces se las denomina esclavo (SLAVE).
-En la luz MASTER seleccione cualquiera de los modos de funcionamiento que no sean de control por DMX.
RECOMENDACIONES DE SEGURIDAD
- No acceda al interior del aparato bajo ningún concepto.
- Asegúrese de que el aparato se encuentra al menos a 50 cm de sustancias o elementos inflamables.
-No observe los rayos a una distancia inferior a 15 cm ni un tiempo máximo de radiación directa de 10
segundos para evitar lesiones oculares graves.
- No apague y encienda continuamente el equipo para prevenir un descenso de la vida útil del aparato.
- Utilice estos aparatos únicamente en espacios cubiertos y refrigerados.
- No mueva o manipule el aparato mientras esté conectado a la red eléctrica y en funcionamiento.
- No modifique los elementos luminosos del aparato sin supervisión técnica ni con material no garantizado
por el proveedor.
- 10 -
ES
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 10

ESPECIFICACIONES TÉCNICAS
PAR-BE60L
CARACTERÍSTICAS Foco PAR Bee Eye LED RGBW 2 en 1.
LEDs contenidos en 6 lentes con diseño hexagonal.
Efectos caleidoscópicos.
Movimiento del conjunto de lentes en ambas direcciones.
Funcionamiento en modo automático, manual (ajuste de colores, dimmer y
efectos), activación por sonido, control DMX y maestro/esclavo.
Selección de colores, estrobo, rotación y modo de funcionamiento mediante
pantalla integrada.
Selección de colores, dimmer, rotación, estrobo, efectos y velocidad de
transición ajustable mediante controladora DMX.
Carcasa robusta en metal y soporte de fijación con doble arco para
colocación en suelo o anclaje volado.
Ideal para escenarios pequeños-medianos, salas y eventos.
Instalación ampliable con conexión en cascada.
Micrófono incorporado.
LED 6 x 10 W, RGBW (4 en 1)
CANALES DMX 5, 6 u 8, seleccionables
ENTRADAS DMX IN, XLR 3 pines
SALIDAS DMX OUT, XLR 3 pines
CONTROLES Pantalla de configuración
ALIMENTACIÓN 100-240 V CA, 70 W
MEDIDAS 230 x 165 x 230 mm fondo
ACCESORIOS Soporte de fijación con doble arco para colocación en suelo o anclaje
volado
- 11 -
ES
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 11

DESCRIPTION
Projecteur PAR Yeux d'abeille LED RGBW 2 en 1.
Fonctionnement en mode automatique, manuel (réglage de couleurs, dimmer et effets), activation par son,
contrôle DMX et maître/esclave.
CONTRÔLES ET FONCTIONS
PANNEAU ARRIÈRE
1.- POWER IN :alimentation 100-240 V CA.
2.- GND :vis de prise de terre.
3.- ÉCRAN : indique le mode actuel de fonctionnement de l’appareil.
4.- DMX IN : entrée de signal de contrôle, connecteur XLR 3 broches.
5.- DMX OUT : sortie de signal de contrôle, connecteur XLR 3 broches.
6.- MODE : permet de changer le mode de fonctionnement.
7.- a SET d : augmente/diminue la valeur du mode sélectionné. Pour confirmer la sélection, appuyez sur
ENTER.
8.- ENTER : confirme la valeur actuelle du paramètre configuré.
FR
- 12 -
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 12

CONNEXION ET FONCTIONNEMENT
Sélectionnez le mode de fonctionnement appuyant sur les boutons MODE. Pour réaliser les modifications
dans un mode, utilisez les boutons SET et appuyez sur ENTER pour valider la configuration.
Le tableau ci-dessous vous indique tous les modes de fonctionnement et les valeurs possibles de
configuration de chaque mode.
CONTRÔLE DMX
Pour contrôler l’appareil par DMX :
-Sélectionnez le mode de fonctionnement DMX que vous souhaitez : 8 ou 4 canaux comme indiqué dans
le tableau ci-dessus. Utilisez le bouton MODE et SET pour sélectionner le numéro des canaux et appuyez
sur ENTER pour valider la configuration.
-Sélectionnez la direction DMX pour le contrôle de cette barre led avec une valeur entre 1 et 512. Utilisez
le bouton MODE et SET pour sélectionner la direction DMX et appuyez sur ENTER pour valider la
configuration.
-Vous trouverez ci-dessous les fonctions de chaque canal dans les différents modes de fonctionnement
DMX :
5 canaux :
MODE VALEUR FONCTION
CONTRÔLE
DMX
A - - - 001-512 Contrôle DMX 5, 6 ou 8 canaux. Valeur : direction DMX
CH - - 05/06/08 Contrôle DMX 4 canaux. Valeur : numéro de canaux DMX
INFO t - - XX Température de la lampe. Valeur : Température en ºC
MANUEL
r - - - 000-255 Créer couleur par mix d’intensités de rouge (r - - -), vert (G - - -),
bleu (b - - -) et blanc (u - - - ).
Valeur : intensité de couleur (000 : minimum, 255 : maximum)
G - - - 000-255
b - - - 000-255
u - - - 000-255
FF - - 00-99 Lumière strobo. Valeur : vitesse (01 : lent, 99 : très rapide)
F - - -
000-128 Angle fixe. Valeur : 0-360º
129-190 Rotation sens horaire. Valeur : vitesse de rotation
191-255 Rotation sens anti-horaire. Valeur : vitesse de rotation
AUTO
CC - - 00-99 Effet 1. Valeur : vitesse transition (00 : lent, 99 : très rapide)
dE - - 00-99 Effet 2. Valeur : vitesse transition (00 : lent, 99 : très rapide)
SH - -
01 Effet 3.
02 Effet 4.
03 Effet 5.
SON SUd -
1 Activation par son. Effet 6.
2 Activation par son. Effet 7.
3 Activation par son. Effet 8.
CANAL VALEUR FONCTION
CH1 000-255 Intensité de rouge
CH2 000-255 Intensité de vert
CH3 000-255 Intensité de bleu
CH4 000-255 Intensité de blanc
CH5
000-128 Angle fixe. Valeur : 0-360º
129-190 Rotation sens horaire. Valeur : vitesse de rotation
191-255 Rotation sens anti-horaire. Valeur : vitesse de rotation
FR
- 13 -
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 13

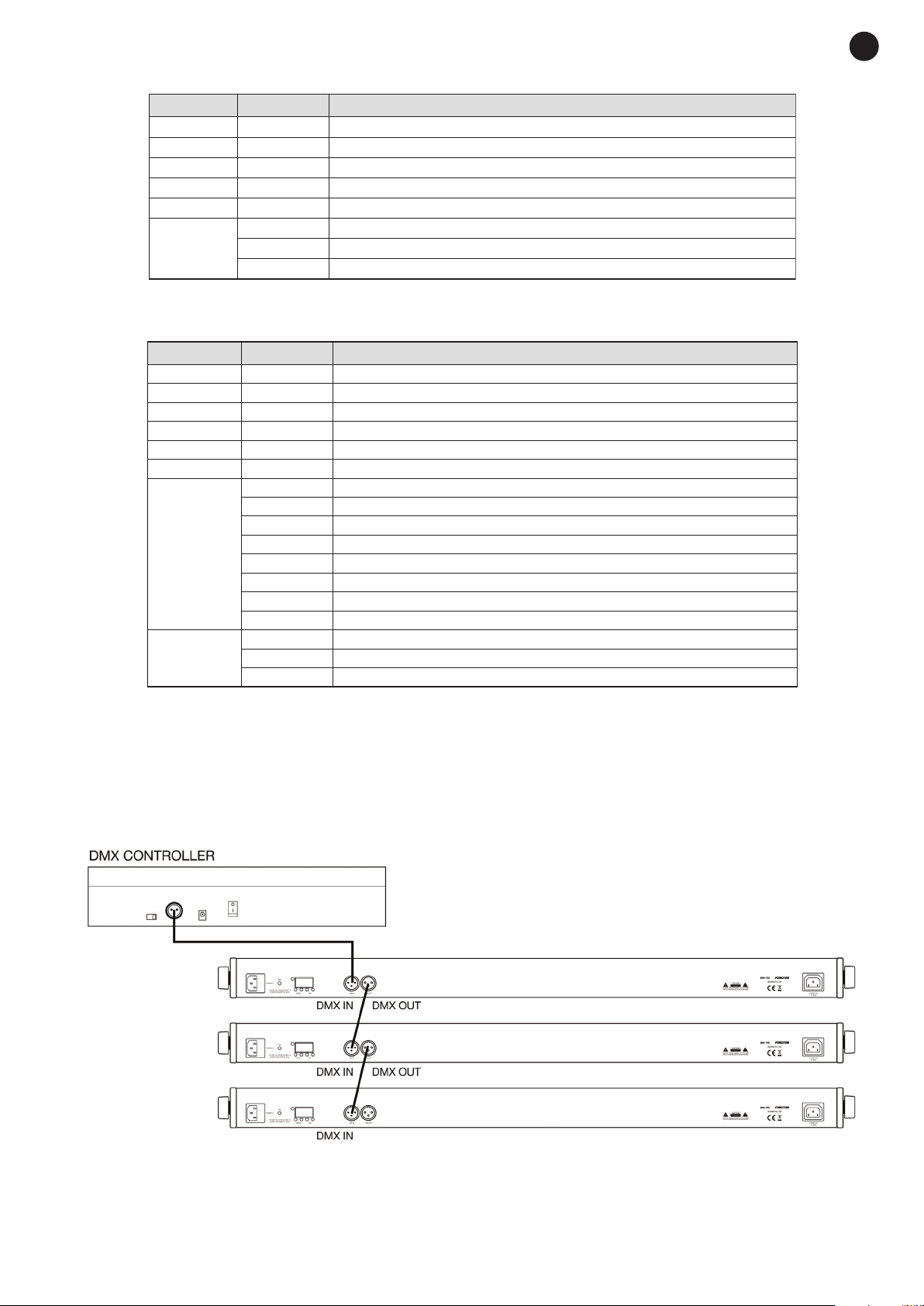

6 canaux :
8 canaux :
- Il est possible de connecter plusieurs appareils en cascade pour être utilisés ensemble (s’ils sont dans la
même direction DMX) ou séparemment (si’ils sont dans différente direction DMX).
Connectez un câble XLR entre l’entrée DMX IN de l’appareil et la sortie DMX OUT du contrôle DMX si c’est
le premier élément de la chaîne, ou la sortie DMX OUT de l’élément précédant de la chaîne d’illumination
de votre installation.
CANAL VALEUR FONCTION
CH1 000-255 Intensité de la lumière générale
CH2 000-255 Intensité de rouge
CH3 000-255 Intensité de vert
CH4 000-255 Intensité de bleu
CH5 000-255 Intensité de blanc
CH6
000-128 Angle fixe. Valeur : 0-360º
129-190 Rotation sens horaire. Valeur : vitesse de rotation
191-255 Rotation sens anti-horaire. Valeur : vitesse de rotation
CANAL VALEUR FONCTION
CH1 000-255 Intensité de la lumière générale
CH2 000-255 Intensité de rouge
CH3 000-255 Intensité de vert
CH4 000-255 Intensité de bleu
CH5 000-255 Intensité de blanc
CH6 000-255 Vitesse du strobo RGB
CH7
000-025 Sans effet
026-050 Effet 1. Couleur fixe.
051-100 Effet 2. Lumière
101-150 Effet 3. Lumière
151-200 Effet 4. Lumière + rotation
201-225 Effet 5. Lumière + rotation
226-250 Effet 6. Lumière + rotation
251-255 Activation par son. Lumière + rotation
CH8
000-128 Angle fixe. Valeur : 0-360º
129-190 Rotation sens horaire. Valeur : vitesse de rotation
191-255 Rotation sens anti-horaire. Valeur : vitesse de rotation
FR
- 14 -
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 14

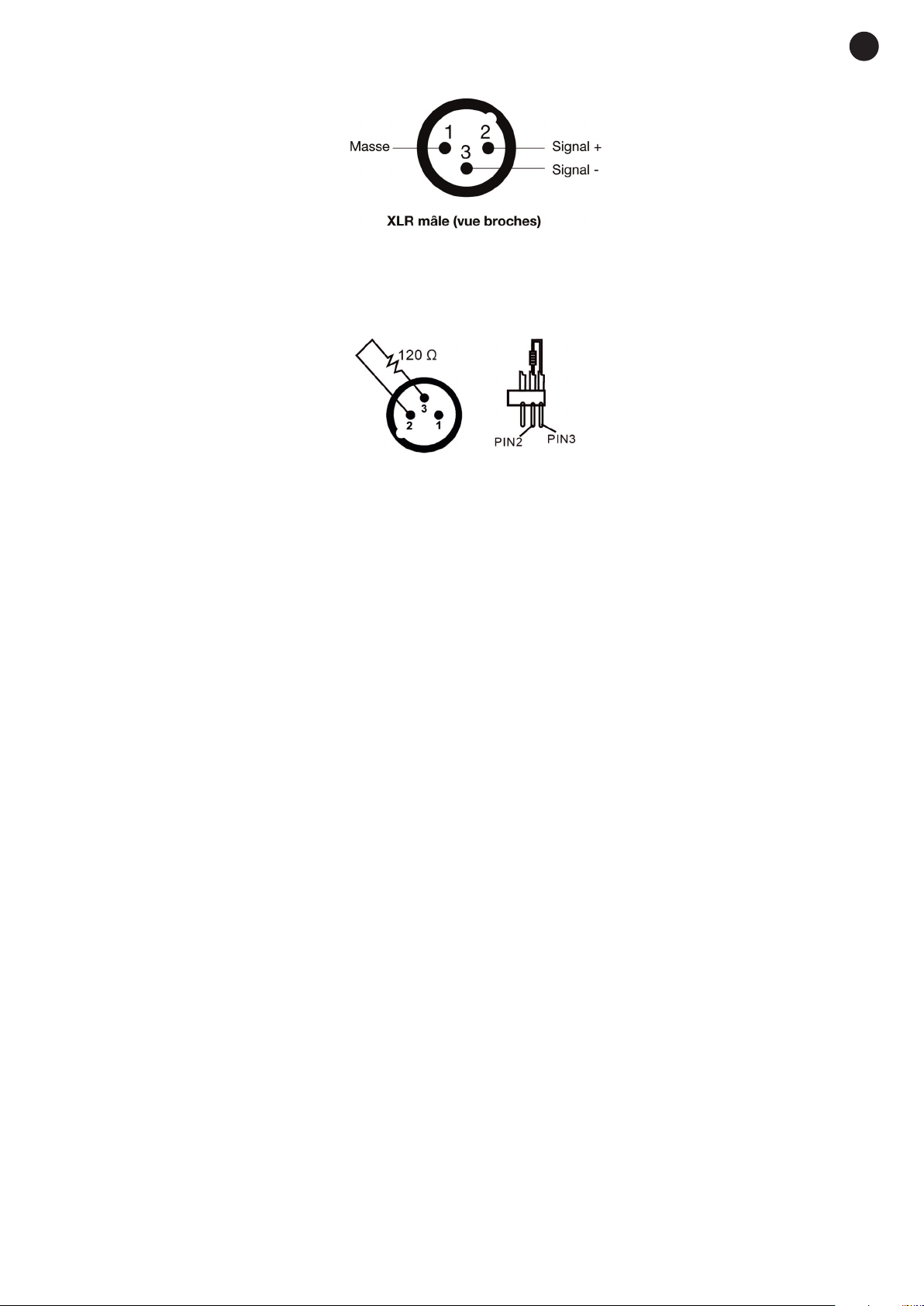

Pour les interconnecter, vous devez utiliser des câbles XLR avec la configuration suivante :
IMPORTANT : le câblage total d’interconnexion des appareils dans une ligne ne doit pas dépasser les 100
mètres. Para prévenir des interférences dans la ligne, il est nécéssaire de placer dans le dernier élément
de la chaîne une résistence de 120 Ωentre les terminaux 2 et 3 du connecteur XLR DMX OUT du dernier
élément.
- Connectez tous les éléments au réseau électrique et allumez-les pour commencer à les utiliser.
CONTRÔLE MAÎTRE-ESCLAVE (“MASTER-SLAVE”)
Le fonctionnement maître-esclave permet que, sin necesidad de una controladora DMX, varias luces
funcionen sincronizadas (mismo color y mismos movimientos).
- Connectez en cascade les PAR-BE60L que vous souhaitez utiliser.
-Sélectionnez le mode esclave (SLAu) sur toutes les lumières sauf la principale (maître “MASTER”). Ces
lumières s’appeleront esclave (SLAVE)
-Dans la lumière MASTER, sélectionnez n'importe quel mode de fonctionnement qui ne soit pas de contrôle
par DMX.
RECOMMENDATIONS DE SÉCURITÉ
- N’ouvrez en aucun cas l’intérieur de l’appareil.
- Vérifiez que l’appareil se trouve à moins de 50 cm de substances ou éléments inflammables.
-N’observez pas les rayons à une distance inférieure à 15 cm ni un temps au maximum de 10 secondes de
radiation directe pour éviter de graves lésions oculaires.
- N’éteignez pas ni allumez sans cesse l’appareil pour éviter une baisse de vie utile de celui-ci.
- Utilisez ces appareils uniquement dans des espaces fermés et espacios cubiertos et réfrigérés.
- Ne touchez ni manipulez l’appareil pendant qu’il est connecté au réseau électrique et en fonctionnement.
- Ne changez pas les éléments lumineux de l’appareil sans assistance technique ni avec matériel non garanti
par le fournisseur.
FR
- 15 -
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 15

SPÉCIFICATIONS TECHNIQUES
PAR-BE60L
CARACTÉRISTIQUES Projecteur PAR Yeux d'abeille LED RGBW 2 en 1.
6 LEDs disposés de forme héxagonale.
Effets kaléidoscopes.
Mouvement de l'ensemble des lampes dans les deux directions.
Fonctionnement en mode automatique, manuel (réglage de couleurs,
dimmer et effets), activation par son, contrôle DMX et maître/esclave.
Sélection de couleurs, strobo et mode de fonctionnement par écran intégré.
Sélection de couleurs, dimmer, strobo, effets et vitesse de transition réglable
par DMX.
Carcasse robuste en métal et support de fixation avec double arc pour poser
au sol ou ancrage.
Idéal pour les petites-moyennes scènes, salles, expositions et événements.
Installation extensible avec connexion en cascade.
Microphone incorporé.
LED 6 x 10 W, RGBW (4 en 1)
CANAUX DMX 5, 6 ou 8, sélectionnables
ENTRÉES DMX IN, XLR 3 brôches
SORTIES DMX OUT, XLR 3 brôches
CONTRÔLES Écran de configuration
ALIMENTATION 100-240 V CA, 70 W
DIMENSIONS 230 x 165 x 230 mm prodondeur
ACCÉSSOIRES Support de fixation avec double arc pour mettre au sol ou anclage
FR
- 16 -
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 16

DESCRIÇÃO
Foco PAR plano RGBW.
Modo automático, modo estático, ativação por som e modo principal/secundário.
Ajustes de cores, dimmer, estroboscópio e velocidade de transição ajustável por controladora DMX.
Microfone incorporado.
CONTROLOS E FUNÇÕES
PAINEL POSTERIOR
1.- POWER IN: alimentação 100-240 V CA.
2.- GND: parafuso de tomada de terra.
3.- ECRÃ: apresenta o modo atual de funcionamento do equipamento.
4.- DMX IN: entrada de sinal de controlo, conetor XLR 3 pinos.
5.- DMX OUT: saída de sinal de controlo, conetor XLR 3 pinos.
6.- MODE: permite alterar o modo de funcionamento.
7.- a SET d: aumenta/diminui o valor do modo selecionado. Para confirmar a seleção pressione ENTER.
8.- ENTER: confirma o valor atual do parâmetro configurado.
- 17 -
PTPT
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 17

LIGAÇÃO E FUNCIONAMENTO
Selecione o modo de funcionamento usando os botões MODE. Para efetuar alterações dentro de um modo
utilize os botões SET e pressione ENTER para validar a configuração.
A tabela seguinte apresenta todos os modos de funcionamento e os valores possíveis de configuração de
cada modo.
CONTROLO DMX
Para controlar o aparelho por controladora DMX:
-Selecione o modo de funcionamento DMX desejado: 8 ou 4 canais como apresentado na tabela superior.
Utilize o botão MODE e SET para selecionar o número de canais e pressione ENTER para validar a
configuração.
- Selecione o endereço DMX para o controlo desta barra led com um valor entre 1 e 512. Utilize o botão
MODE e SET para selecionar o endereço DMX e pressione ENTER para validar a configuração.
- De seguida indicamos as funções de cada canal nos diferentes modos de funcionamento DMX:
5 canais:
MODO VALOR FUNÇÃO
CONTROLO
DMX
A - - - 001-512 Controlo DMX 5, 6 ou 8 canais. Valor: endereço DMX
CH - - 05/06/08 Controlo DMX 4 canais. Valor: número de canais DMX
INFO t - - XX Temperatura da lâmpada. Valor: temperatura em ºC
MANUAL
r - - - 000-255 Criar cor misturando intensidades de vermelho (r - - -), verde (G - - -), azul (b - - -) e
branco (u - - - ).
Valor: intensidade de cor (000: mínimo, 255: máximo)
G - - - 000-255
b - - - 000-255
u - - - 000-255
FF - - 00-99 Luz estroboscópio. Valor: velocidade (00: lento, 99: muito rápido)
F - - -
000-128 Ângulo fixo. Valor: 0-360º
129-190 Rotação sentido dos ponteiros. Valor: velocidade de rotação
191-255 Rotação sentido inverso dos ponteiros. Valor: velocidade de rotação
AUTO
CC - - 00-99 Efeito 1. Valor: velocidade transição (00: lento, 99: muito rápido)
dE - - 00-99 Efeito 2. Valor: velocidade transição (00: lento, 99: muito rápido)
SH - -
01 Efeito 3.
02 Efeito 4.
03 Efeito 5.
SOM SUd -
1 Ativação por som. Efeito 6.
2 Ativação por som. Efeito 7.
3 Ativação por som. Efeito 8.
CANAL VALOR FUNÇÃO
CH1 000-255 Intensidade de vermelho
CH2 000-255 Intensidade de verde
CH3 000-255 Intensidade de azul
CH4 000-255 Intensidade de branco
CH5
000-128 Ângulo fixo. Valor: 0-360º
129-190 Rotação sentido dos ponteiros. Valor: velocidade de rotação
191-255 Rotação sentido inverso dos ponteiros. Valor: velocidade de rotação
- 18 -
PT
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 18

6 canais:
8 canais:
- É possível ligar vários equipamentos em cascata para utilização em conjunto (caso estejam no mesmo
endereço DMX) ou separadamente (caso estejam em diferentes endereços DMX).
Ligue um cabo XLR entre a entrada DMX IN do aparelho e a saída DMX OUT da controladora DMX, caso
seja o primeiro elemento da cadeia, ou a saída DMX OUT do elemento anterior da cadeia de iluminação
da sua instalaçã.
CANAL VALOR FUNÇÃO
CH1 000-255 Intensidade de luz geral
CH2 000-255 Intensidade de vermelho
CH3 000-255 Intensidade de verde
CH4 000-255 Intensidade de azul
CH5 000-255 Intensidade de branco
CH6
000-128 Ângulo fixo. Valor: 0-360º
129-190 Rotação sentido dos ponteiros. Valor: velocidade de rotação
191-255 Rotação sentido inverso dos ponteiros. Valor: velocidade de rotação
CANAL VALOR FUNÇÃO
CH1 000-255 Intensidade de luz geral
CH2 000-255 Intensidade de vermelho
CH3 000-255 Intensidade de verde
CH4 000-255 Intensidade de azul
CH5 000-255 Intensidade de branco
CH6 000-255 Velocidade do estroboscópio RGB
CH7
000-025 Sem efeito
026-050 Efeito 1. Cor fixa.
051-100 Efeito 2. Luz
101-150 Efeito 3. Luz
151-200 Efeito 4. Luz + rotação
201-225 Efeito 5. Luz + rotação
226-250 Efeito 6. Luz + rotação
251-255 Ativação por som. Luz + rotação
CH8
000-128 Ângulo fixo. Valor: 0-360º
129-190 Rotação sentido dos ponteiros. Valor: velocidade de rotação
191-255 Rotação sentido inverso dos ponteiros. Valor: velocidade de rotação
- 19 -
PT
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 19

Para a interligação deve utilizar cabos XLR com a seguinte configuraçã:
IMPORTANTE: o conjunto total de cabos para interligação de equipamentos numa linha não deve exceder
100 metros. Para evitar interferências na linha, é recomendado colocar no último elemento da cadeia um
terminador de linha – consiste numa resistência de 120 Ω entre os terminais 2 e 3 do conetor XLR DMX
OUT do último elemento.
- Ligue todos os elementos à rede elétrica e ative-os para começar a utilizar.
CONTROLO PRINCIPAL SECUNDÁRIO
O funcionamento principal-secundário permite que, sem necessidade de uma controladora DMX, várias
luzes funcionem de forma sincronizada (mesma cor e mesmos movimentos).
- Ligue em cascata as PAR-BE60L que desejar utilizar.
- Selecione o modo secundário (A001) em todas as luzes exceto na luz que quiser como principal
(principal “MASTER”). Estas luzes são denominadas secundárias (SLAVE).
- Na luz MASTER selecione qualquer modo de funcionamento que não seja de controlo por DMX.
RECOMENDAÇÕES DE SEGURANÇA
- Nunca, em qualquer circunstância, aceder ao interior do aparelho.
-Certifique-se de que o aparelho se encontra a pelo menos 50 cm de substâncias ou elementos inflamáveis.
-Não observe os raios a uma distância inferior a 15 cm nem durante um tempo máximo de radiação direta
de 10 segundos, de forma a evitar lesões oculares graves.
-Não desligue e volte a ligar o equipamento de forma constante, de forma a evitar a diminuição da vida útil
do aparelho.
- Utilize estes aparelhos única e exclusivamente em espaços cobertos e refrigerados.
- Não mova nem manipule o aparelho enquanto estiver ligado à rede elétrica e em funcionamento.
-Não modifique os elementos luminosos do aparelho sem supervisão técnica nem com material sem
garantia do fornecedor.
- 20 -
PT
PAR-BE60L_MANUAL_(EN_ES_FR_PT)_20200210-2019.qxp_Maquetación 1 10/2/20 12:51 Página 20
