Fortin Multi-Link User manual

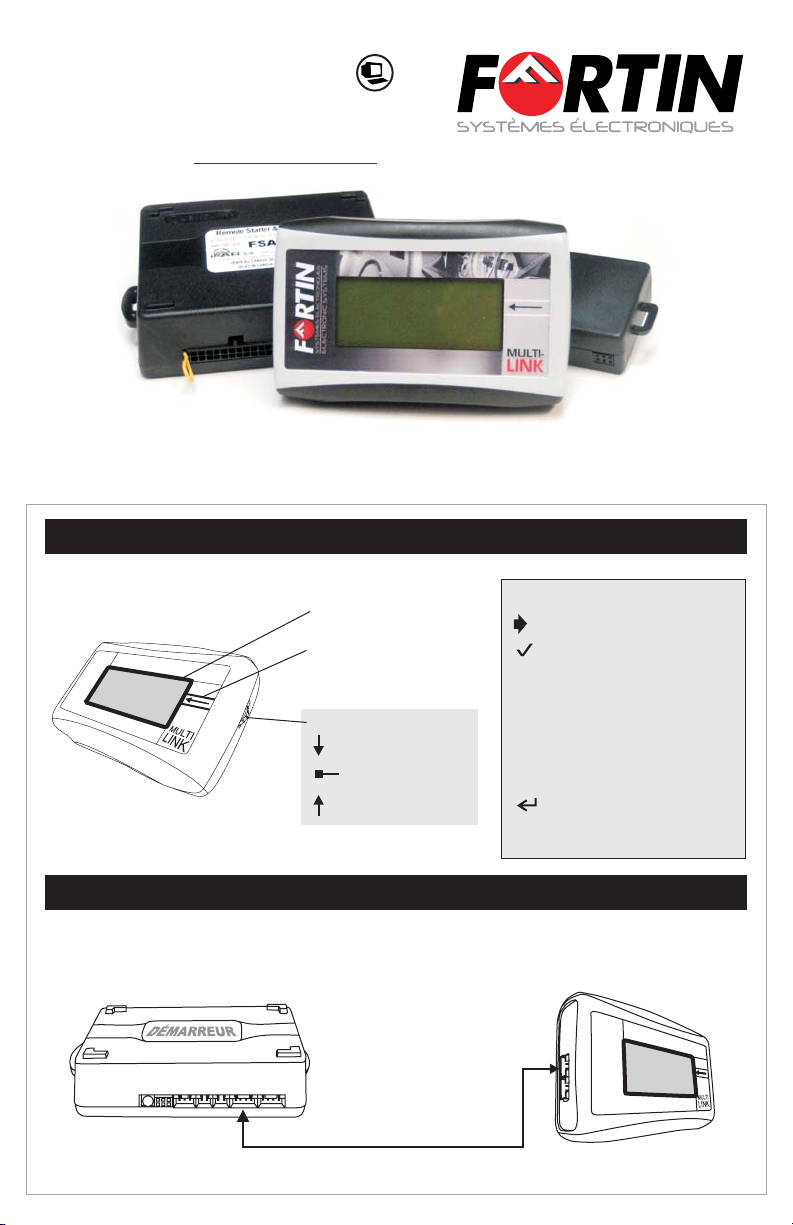

INTERFACE
LCD SCREEN
SELECTION LINE
The 2nd line is always the
current selection.
MULTI-LINK WHEEL
INSTALLATION
Black Black Black
Red White
(4pin) RS-232 Data-Link
SCROLL DOWN
PRESS THE WHEEL TO SELECT
SCROLL UP
SYMBOLS:
INDICATES THE CURRENT SELECTION
LINK CONNECTED
xLINK DISCONNECTED
SCOLL/SELECT OPTIONS
Scroll up and down with the wheel to
view the programming options, press
the wheel to select the option and
choose the setting.
ONCE THE INTALLATION IS COMPLETE CONNECT THE DATA-LINK WIRE FROM THE
REMOTE-STARTER TO THE MULTI-LINK. DO NOT CONNECT A BYPASS OR INTERFACE
MODULE (CHAINING) WHEN PROGRAMMING THE REMOTE-STARTER.
P. 1
MULTI-LINK
Copyright © 2008, FORTIN AUTO RADIO INC ALL RIGHTS RESERVED
USER GUIDE
Made in Canada - Rev. A - 12 / 03 / 2008
Site internet http://www.ifar.ca
PROGRAM REMOTE-STARTER OPTIONS WITH ONE CLICK
The MULTI-LINK displays and changes the remote-starters programming options.
TO EXIT THE WRITTING MODE
move the cursor to this symbol
and select.

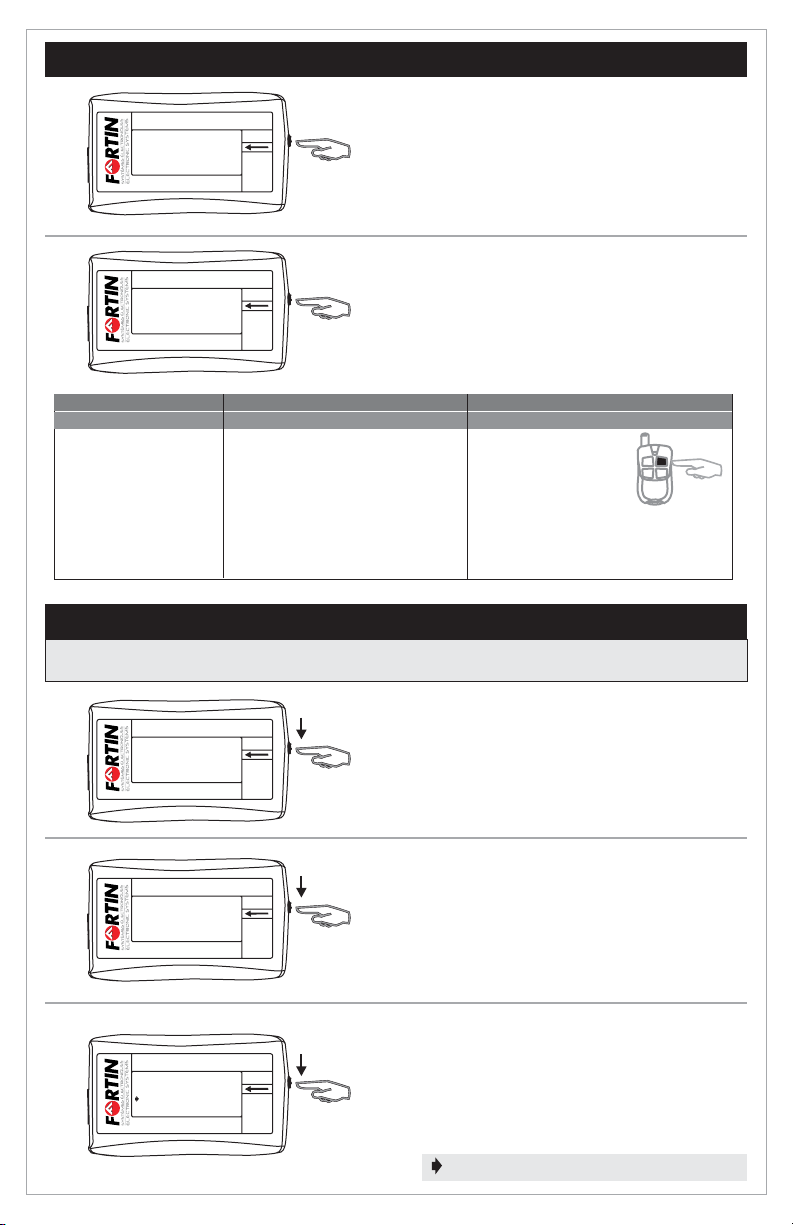

CONNECTING TO THE REMOTE-STARTER
-MAIN MENU-
REMOTE STARTER
-R.S. MENU-
Scroll-down and select:
This selection will go to the sub-menu:
MULTI-
LINK
-MAIN MENU-
REMOTE STARTER
D.LINK VIEWER
BACK LIGHT
PRESS
ON THE
WHEEL
MULTI-
LINK
-R.S. MENU-
READ/CONNECT X
MODIFIFY OPTION
WRITE OPTION
-R.S. MENU-
To connect to the remote-starter select:
READ/CONNECT
1
SUCCESS
The alarm must be
disarmed
or
The remote-starter must
be in valet mode
Pwill appear next to
The MULTI-LINK is
now connected to the
remote-starter.
READ/CONNECT
SYSTEM ARMED
FAILED
will appear next to
Check the cable and try again.
READ/CONNECT
Note: remote-starter version X.X.xx
is required to be compatible with
the MULTI-LINK.
MULTI-
LINK
-R.S. MENU-
MODIFY OPTION
WRITE OPTION
SAVE OPTION
-R.S. MENU-
NO R.S. CONNECTION
To change remote-starter options select:
If the message
appears go to step 2.
MODIFY OPTION
SCROLL
DOWN
MULTI-
LINK
-MODIFY OPTION-
2.IGN/ACC/START
3.CRANK THRESHOL
4.RUNTIME GAS
Modify Option Example:
In the sub-menu:
-MODIFY OPTION-
2.IGN/ACC/START
To modify an option choose:
1
2
3
4
MULTI-
LINK
2. IGN/ACC/START
2 ND. IGN.
2 ND. ACC
2 ND. STARTER
In the options-menu:
View the options by scolling through the
menu. All changes to the options are
temporairely commited to memory on the
MULTI-LINK and must be written
manually to the remote-starter.
2.IGN/ACC/START
5
indicates which option(s) are currently enabled.
SCROLL
DOWN
SCROLL
DOWN
P. 2
PRESS
ON THE
WHEEL
PRESS
ON THE
WHEEL
PRESS
ON THE
WHEEL
PRESS
ON THE
WHEEL
x
CONNECTED NOT CONNECTED DISARM ALARM / ENABLE VALET MODE

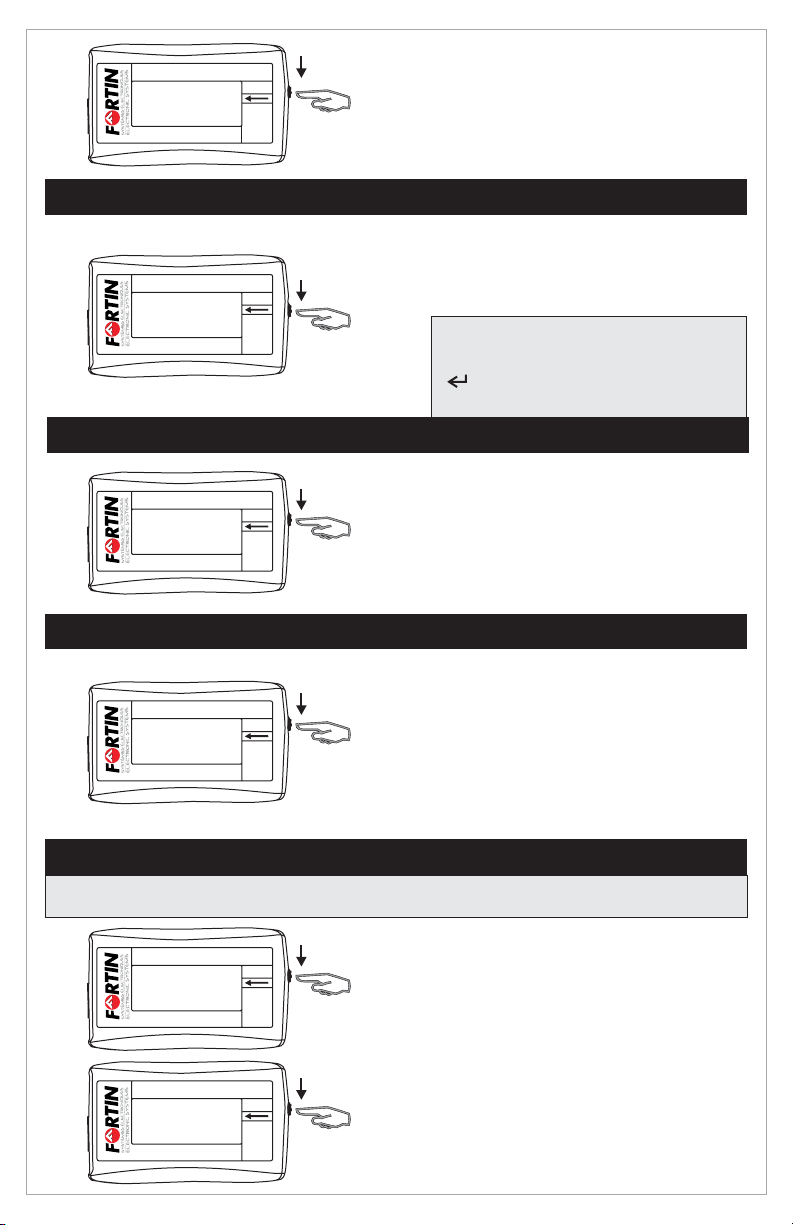

REMOTE STARTER OPTION MODIFICATION
The MULTI-LINK stores the remote-starter options in its own permanent memory and can up to
4 different presets.These presets can be or to/from a remote-starter at any time.
save
written read

MULTI-
LINK
-R.S. MENU-
WRITE OPTION
SAVE OPTION
LOAD OPTION
7
-R.S. MENU-
WRITE OPTION
To write the :
scroll down and choose:
After successfully saving the remote-
starter will disconnect. Go to step 2.
changes to the remote-starter
-R.S. MENU-
SAVE OPTION
To commit all the changes to 1 of the 4 the
memory presets on the scroll
down and choose:
MULTI-LINK
MULTI-
LINK
-R.S. MENU-
SAVE OPTION
LOAD OPTION
QUICK COPY
8
-R.S. MENU-
LOAD OPTION
WRITE OPTION
To load option save on the MULTI-LINK
scroll down and choose:
To write options from the MULTI-LINK to
the remote-starter scroll down and
choose:
MULTI-
LINK
-R.S. MENU-
LOAD OPTION
QUICK COPY
QUICK PASTE
LOAD OPTION
MULTI-
LINK
-R.S. MENU-
QUICK COPY
QUICK PASTE
DIAGNOSTIC
MULTI-
LINK
-R.S. MENU-
QUICK PASTE
DIAGNOSTIC
EXIT
QUICK COPY & PASTE
SCROLL
DOWN
SCROLL
DOWN
SCROLL
DOWN
SCROLL
DOWN
SCROLL
DOWN
-R.S. MENU-
QUICK COPY
To read the options from a remote-starter
connect the remote-starter and select:
To write the options to a remote-starter
connect the remote-starter and select:
QUICK PASTE
P. 3
MULTI-
LINK
2.IGN/ACC/START
RETURN
GO TO R.S. MENU
Exit the R.S. options-menu by choosing
one of the following options:
: go back 1 menu
: go to the R.S. menu
6
SCROLL
DOWN
2. IGN/ACC/START
RETURN
GO TO R.S. MENU
PRESS
ON THE
WHEEL
PRESS
ON THE
WHEEL
CHOOSING A SAVE NAME
Use the dial to scroll through and change the
characters.
PRESS
ON THE
WHEEL
PRESS
ON THE
WHEEL
PRESS
ON THE
WHEEL
PRESS
ON THE
WHEEL
SAVE OPTION
WRITE OPTION
The MULTI-LINK stores only 1 version of the quick-copy options in its own non-permanent memory
and can not it. Subsequent quick copies will over-write existing memory.save
TO EXIT THE WRITTING MODE
move the cursor to this symbol and select.

DATA LINK VIEWER
MULTI-
LINK
-MAIN MENU-
D.LINK VIEWER
BACK LIGHT
SOUND
-MAIN MENU-
D.LINK VIEWER
To view the real-time status of 2-way Data-
Link communication select:
SCROLL
DOWN
BYPASS/INTERFACE KITREMOTE-STARTER
Black Black Black
Red White
(4pin) RS-232 Data-Link
Black Black Black
Red White
(4pin) RS-232 Data-Link
(4pin) RS-232 Data-Link
View the Bypass/Interface module status.
View Remote-Starter status.
BACK LIGHT
-MAIN MENU-
BACK LIGHT
-BACK LIGHT-
To turn ON and OFF the back light select:
Choose from one of the following:
BACK LIGHT ON
BACK LIGHT OFF
SOUND
-MAIN MENU-
SOUND
-SOUND OPTION-
To turn ON and OFF audible sound select:
Choose from one of the following:
SOUND ON
SOUND OFF
TECHNICAL SUPPORT
P. 4
PRESS
ON THE
WHEEL
Technical support:
Web:
TEL: 514-255-HELP (4357)
FAX: [phone]
www.ifar.ca
Neither the manufacturer or distributor of this module is responsible of
damages of any kind indirectly or directly caused by this module,
except for the replacement of this module in case of manufacturing
defects. This module must be installed by qualified technician. This
instruction guide may change without notice. isit www.ifar.ca to get
latest version.
V
DIAGNOSTIC
MULTI-
LINK
-R.S. MENU-
DIAGNOSTIC
EXIT
SCROLL
DOWN
PRESS
ON THE
WHEEL
-DIAGNOSTIC MENU-
R.S.
Zone that triggered the :
:
Select:
alarm
Remote Starter
Select:
Zone that triggered the
DIAGNOSTIC ALARM
DIAGNOSTIC

INTERFACE
