■はじめに
このたびはフォステクス製品をお買い上げ頂き有難うございました。ご使用の前にこの取扱説明書をよくお読みの上、
正しくご使用ください。
RPKIT50
取扱説明書
RP[RegularPhase]StereoHeadphoneKit
■主な特長
・本製品は、RP（RegularPhase）技術を採用した独自開発のドライバーユニット「RP振動板」を搭載したステレオ
ヘッドホンを組み立てることができるキット製品です。
・複数の音質調整用パーツを組み合わせることで、音楽鑑賞用や、音楽制作用モニター・ヘッドホン仕様など、用途
に合わせてお好みの音質作りを楽しむことができます。
OwnersʼsManual
■製品梱包内容
はじめに
はんだごてをご使用の際は、安全上の注意が必要です。金属を溶かすほどの高温であるため、こて先に
触れるとやけどをしてしまうため、はんだ付けをしている時だけでなく、一時的に置いておく時にも取り
扱いに注意です。こて台のご用意を推奨いたします。
また、溶けたはんだが飛び散ったり、溶ける時に煙が出たりするため、保護用メガネやマスクなどで対策
をすることで、より安全に作業ができます。手についたはんだを誤って口に触れると薬品が口に入る可
能性があります。作業しやすい手袋をするか、手についてしまった場合は速やかに洗い流してください。
⦿本製品の組み立てには、はんだ付け作業を要します。
■使用する工具 〜本機を正しく組み立てるため下記の工具を別途ご用意ください〜
①半完成本体（1台） ②合皮イヤパッド（2ペア） ③RPユニット（1ペア）
④RPユニット用ガスケット
（1ペア）
⑤バッフル用チューニングダンパー
・高密度タイプ（1ペア）
・低密度タイプ（1ペア※①に装着済み）
⑥~⑩ハウジング用
吸音材セット（5種各1ペア） ⑪~⑫ハウジング用
チューニングシート
⑪不織布×6
⑫PETシート×6
⑬バッフル用吸音材
（5mm×100枚） ⑮取付用ネジ
（×8本／2本予備）
⑭ユニット用
チューニングダンパー（1ペア）
⑯ケーブル
Φ2.5→Φ3.5
アンバランス×1本
⑱変換コネクタ
Φ3.5→Φ6.3×1個
⑲ロゴステッカー（1枚）
※ベロアタイプを①に装着済み
⑰ケーブル
Φ2.5→Φ2.5
バランス×1本
・プラスドライバー（1番） ・はんだごて ・はんだ ・ピンセット
⑥⑦⑧
⑨
⑩
LOCK
⦿2.5mm4極端子結線図
RchCOLD
RchHOT
LchHOT
LchCOLD
⦿3.5mm3極端子結線図
HOTCOLDGND
Rch
Lch
(BLUE)
(RED)
(WHITE)
本体
PRINTEDINCHINAJUN2021646043(85881590001)
本製品に関するお問合せ先
フォステクスカンパニー 〒196-8550 東京都昭島市つつじが丘1-1-109
・国内営業窓口 ・カスタマーサービス
TEL042-545-6111
FAX042-546-6067
TEL0428-28-3450
FAX0428-28-3455
フォステクスホームページ オンラインショップ
■着脱式ケーブルについて
■チューニング変化一覧表
パーツ名称
ハ ウ ジ ング 用 チュー ニ ング シ ート ： 無し
a
b
c
d
e
f
g
h
i
効果
オープン仕様／低域ブースト
セミオープン仕様／標準仕様
クローズド仕様／300〜800Hz感度変化
ハウジング用チューニングシート：PET
ユニット用チューニングダンパー：無し 標準仕様
低域ダンピング
ユニット用チューニングダンパー：有り
バッフル用チューニングダンパー：低密度
バッフル用チューニングダンパー：高密度
標準仕様
合皮イヤパッド
ベロアイヤパッド
低 域ブ ースト
標準仕様
中域ダンピング
※標準仕様→弊社製品T50RPmk3、及びT60RPに近い音質
※2.5mm4極プラグを本体側に接続して下さい。
ハウジング用チューニングシート：不織布
(WHITE)

⦿半完成本体から下記部品を取り外します。
■組み立て
❶半完成本体から部品を取り出す
※使用工具：ドライバー
❷ハウジング、及びバッフルに吸音材を取り付ける
※使用工具：ピンセット
⦿各ハウジングにハウジング用吸音材を貼り付ける ⦿各バッフルにバッフル用吸音材を貼り付ける
⑬
⑥⑦⑧
⑨ ⑩
②イヤパッド：ベロアタイプ
⑮ネジ（片側4個×2）
⑤低密度ダンパー
・バッフル
❸バッフルにRPユニットを取り付ける
※使用工具：ドライバー ④③
・バッフル
バッフル用吸音材を貼り付けた状態 ❻バッフル用チューニングダンパー、イヤパッドを取り付けて完成へ
⑤バッフル用チューニングダンパー
・表 f）低密度：標準仕様
・表 g）高密度：低域ブースト
②イヤパッド
・表 h）合皮イヤパッド：標準仕様
・表 i）ベロアイヤパッド
：低域ブースト
：中域ダンピング
❹ハウジング内部チューニング部品を取り付ける
※使用工具：ピンセット
⑪または⑫ハウジング用チューニングシート
・表 a）貼らない：低域ブースト
・表 b）不織布：標準仕様
・表 c）PET シート：300~800Hz 感度変化
⑭RPユニット用チューニングダンパー
・表 d）付けない：標準仕様
・表 e）付ける：低域ダンピング
③RP ユニットとバッフルの間に
④RP ユニット用ガスケットを挟んで
ネジ 3 点でしっかり固定してください。
バッフル
❺内部配線はんだ付け、及びバッフル組み込み
※使用工具：はんだごて、ドライバー
はんだ付け箇所
・Lch：赤線→+
：白線→−
・Rch：青線→+
：白線→−
⦿内部配線をはんだ付けする ⦿バッフルねじ止め
半円凸部はこの位置に
はんだ付けは２〜３秒で速やかに行って
ください。加熱時間が多くなると振動板の
銅箔が剥がれてしまう可能性があります。
⑥
⑦
⑧
⑨⑩

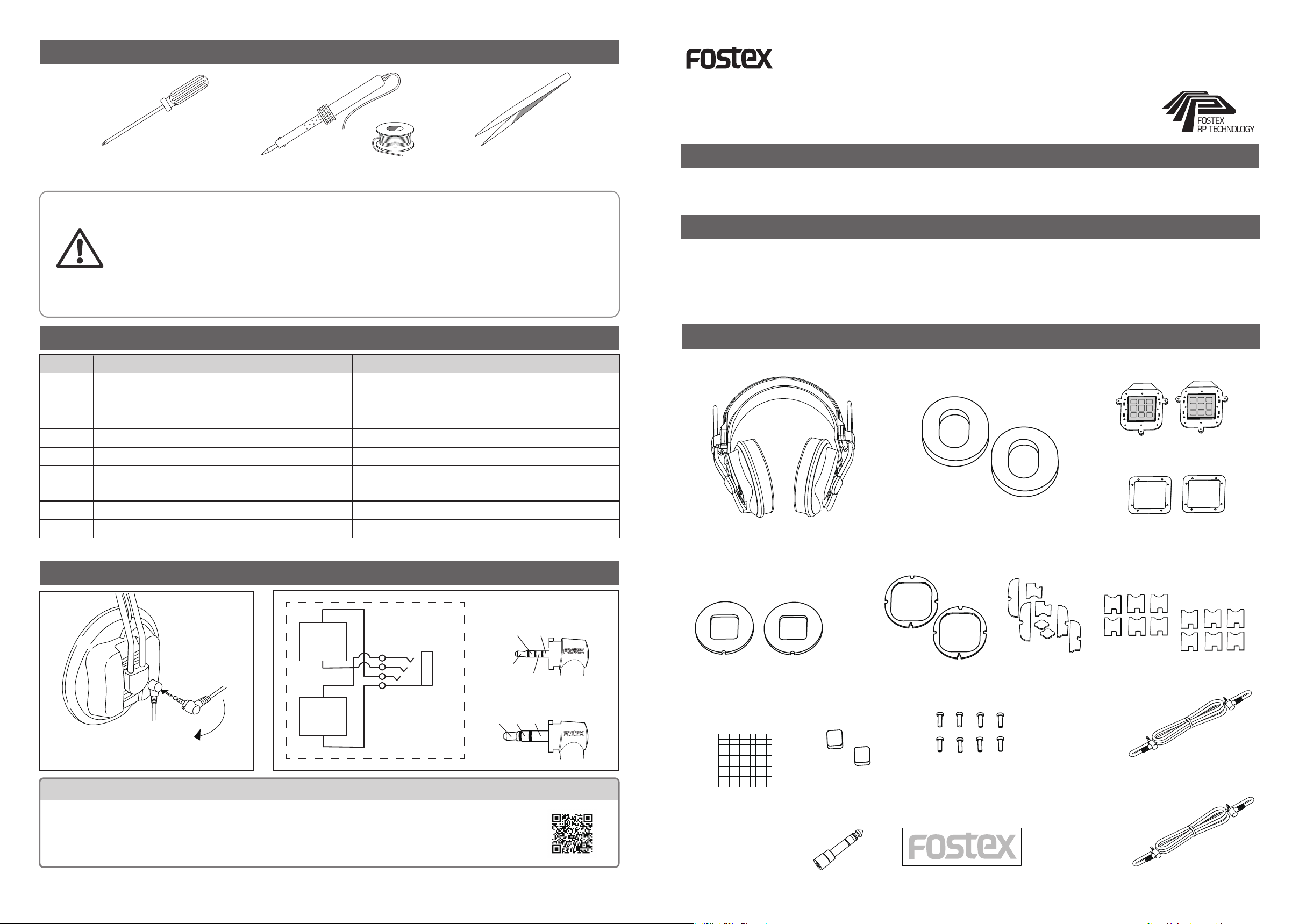

■Introduction
ThankyouverymuchforthepurchaseofFostexproduct.Pleasethoroughlyreadthisownerʼ smanualandcorrectly
usetheproduct.
RPKIT50 RP[RegularPhase]StereoHeadphoneKit
■Mainfeatures
・Thisproductistoassembleapairofheadphonesemploying“RPdiaphragm”thatisuniquelydevelopedusingour
RP(RegularPhase)technology.
・Youcanenjoyyourownfavoritesoundbycombiningvariouspartstoadjustthesoundtomakeitformusiclistening
ormonitorheadphonesspecifictomusicproduction.
OwnerʼsManual
■ProductPackaging
Safetyprecautionsarerequiredwhenusingasolderingiron.Thetemperaturebecomeshot
enoughtomeltthemetal.Ifyoutouchthetip,youwillgetburned.Werecommendthatyou
shouldpreparethesolderingironstand.Themeltedsoldermaysplashorsmokewillcomeout
whenmelting,youcanworksaferifyouweartheprotectiongoggleandmask.Thereisariskof
enteringchemicalsifyouaccidentallytouchyourmouthwiththehandwithsolder.Weargloves
thatareeasytoworkwithorimmediatelywashyourhandifsolderhasattached.
⦿Assemblingthisproductrequiressolderingwork
■Toolstobeused Tocorrectlyassemblethisproduct,pleasepreparethefollowingtoolsbyyourself.
はじめに
①Semi-finishedheadphonebody(1set)②Syntheticleatherearpads(2pairs) ③RPunits(1pair)
④GasketsforRPunits(1pair)
⑤Tuningdamperforbaffle
・Highdensitytype(1pair)
・Lowdensitytype(1pair)
*Alreadymountedontheabove①
⑥~⑩
Soundabsorbingmaterialsetforhousing
(1paireachof5differenttypes)
⑪~⑫
Tuningsheetforhousing
⑪Non-wovenfabric×6
⑫PET×6
⑬Soundabsorbing
materialforbaffle
(5mmx100sheets)
⑭Tuningdampers
fortheunits
(1pair)
⑯Unbalancedcable
withΦ2.5andΦ3.5
plugsx1pc.
(length:2m)
⑱Conversionconnector,
Φ3.5toΦ6.3x1pc.
⑲Logosticker(1pc.)
*Velortypeisalreadyattachedto①
⑰Balancedcablewith
Φ2.5andΦ2.5plugsx1pc.
(length:1.2m)
・Philipsscrewdriver(sizeNo.1) ・Solderingiron ・Solder ・Apairoftweezer
⑥⑦⑧
⑨
⑩
LOCK
⦿Connectingdiagramof
the2.5mm4polesplug
RchCOLD
RchHOT
LchHOT
LchCOLD
⦿Connectingdiagramof
the3.5mm3polesplug
HOTCOLDGND
Rch
Lch
(BLUE)
(RED)
(WHITE)
Mainbody
PRINTEDINCHINAJUN2022●●●●●●(●●●●●●●●●●●)
Inquiriesaboutthisproduct
■Regardingdetachablecable
■Tuningchangelist
Nameofparts
Tuningsheetforhousing:nothingmounted
a
b
c
d
e
f
g
h
i
Effects
Openspec/Boostinglowfrequencyregion
Semi-openspec/Standardspec
Closedspec/Sensitivitychangedbetween300and800Hz
Tuningsheetforhousing:PET
Tuningdamperforunit:notmounted Standardspec
Dampingthelowfrequencyregion
Tuningdamperforunit:mounted
Tuningdamperforbaffle:lowdensitytype
Tuningdamperforbaffle:highdensitytype
Standardspec
Syntheticleatherearpads
Velourtypeearpads
Boostingthelowfrequencyregion
Standardspec
Dampingthemid-rangefrequencyregion
*ChangethesoundqualityfromstandardspectothesimilartonalityofFostexT50RPmk3orT60RP
*Connectthe2.5mm4polesplugtothemainbody.
Tuningsheetforhousing:non-wovenfabric
(WHITE)
⑮Mountingscrews
(6pcs+reserve2pcs.)
Taptight(Btight)Panheadscrew,
nominaldiameter2mm/nominal
length6mm
CAUTION
Forinquiry,theinternationaldistributorforFostexproductscanbefoundinthefollowingURL.
www.fostexinternational.com/docs/distributors

⦿Removethefollowingpartsfromsemi-finishedheadphonebody.

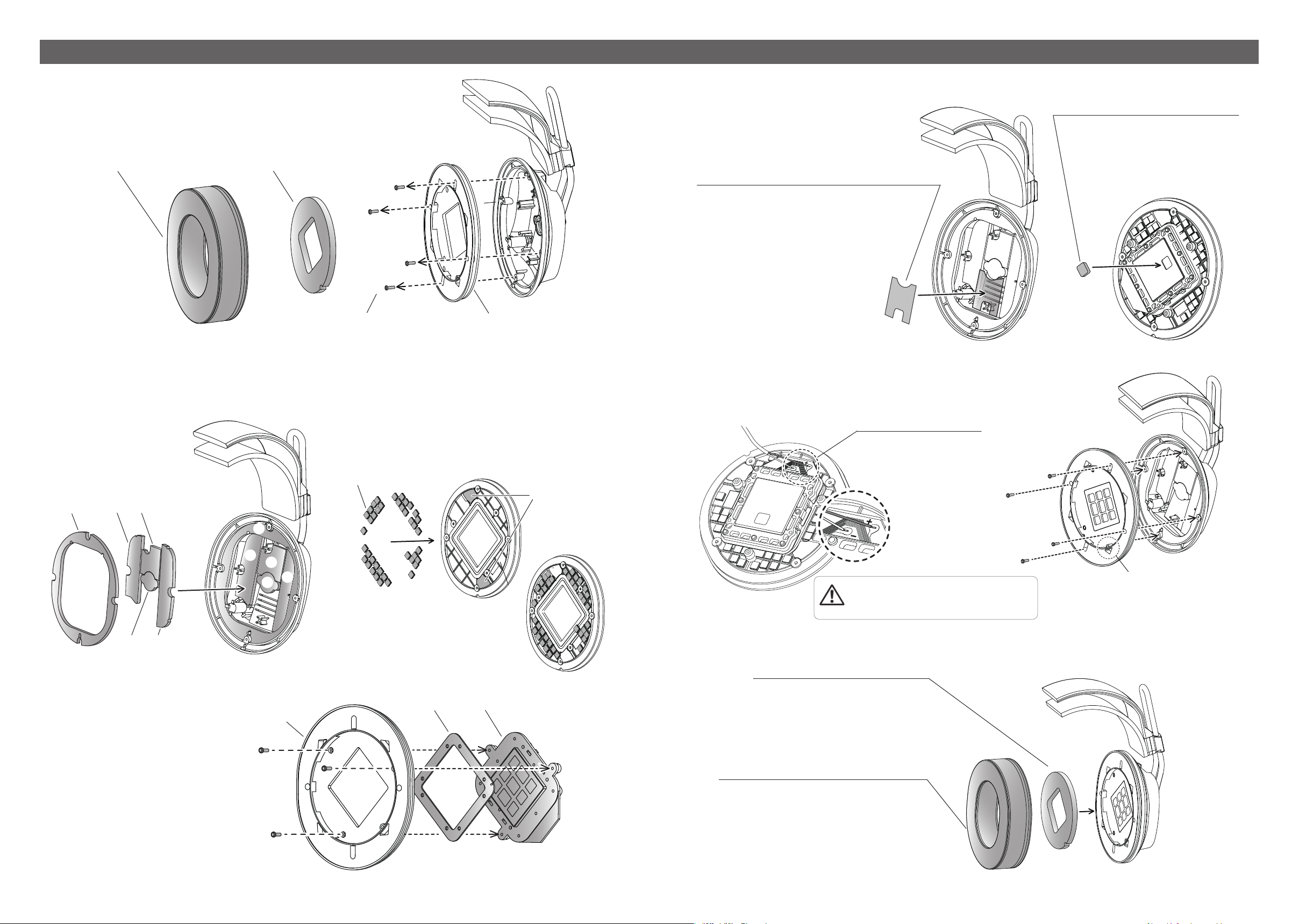

■Assembling
❶Removethepartsfromsemi-finishedheadphonebody.
*Toolused:ascrewdriver
❷Mountthesoundabsorbingmaterialtothehousingandthebaffle.
*Toolused:apairoftweezer
⦿Mountthesoundabsorbingmaterialforhousingtobothhousing.
⑬
⑥⑦⑧
⑨ ⑩
②Earpads:velourtype
⑮Screws(4pcseachsidex2)
⑤Lowdensitytypetuningdamper
・Baffle
❸MounttheRPunittothebaffle.
*Toolused:ascrewdriver
④③
・Baffle
・Viewafterthesound
absorbingmaterial
hasbeenmounted
tothebaffle.
❻Tuningdamperforbaffle,tobecompletedbymountingtheearpad
⑤Tuningdamperforbaffle
・Tablef)lowdensitytype
:standardspecifications
・Tableg)highdensitytype
:boostingthelowfrequencyregion
②Earpads
・Tableh)Syntheticleatherearpads
:standardspecifications
・Tablei)Velourtypeearpads
:Boostingthelowfrequencyregion
:Dampingthemid-rangefrequencyregion
❹Mountthetuningpartsinsidethehousing.
*Toolused:apairoftweezer
⑪or⑫,Tuningsheetforhousing
・Tablea)nothingmounted
:boostingthelowfrequencyregion
・Tableb)non-wovenfabric
:standardspecifications
・Tablec)PETsheet
:sensitivitychanged
between300and800Hz
⑭TuningdamperforRPunit
・Tabled)notmounted
:standardspecifications
・Tablee)mounted
:lowfrequency
regiondamped
③SpacebetweentheRPunitandthebaffle;
④InsertthegasketfortheRPunitandfirmly
fixthemwith3pcsscrews.
Baffle
❺Soldertheinternalwiringandassemblethebaffle.
*Toolsused:asolderingironandscrewdriver
Solderinglocation
・Lch：Redwireto“+”
：Whitewireto“−“
・Rch：Bluewireto“+”
：Whitewireto“−”
⦿Soldertheinternalwiring.
⦿Fixingthebafflewithscrews
Placethesemi-circular
convexparttobeatthe
positionindicated.
⑥
⑦⑧
⑨⑩
⦿Mountthesoundabsorbingmaterialfor
baffletoeachbaffle.
・Filter
*Donotattachthe
absorbingmaterial
onthispart
Dosolderquicklyduring2to3seconds.There
would be a risk of the cupper layer removed
fromdiaphragmifheatingtimewastoolong.
