Fracarro VENEZIA 4 User manual

1
/
35
Quick Reference
DVR VENEZIA 4
DVR VENEZIA 8
ITALIANO ENGLISH

2
/
35
Specifiche tecniche / Technical Specifications / Caractéristiques téchniques
Características técnicas / Características técnica / Τεχνικά χαρακτηριστικά/ Specyfikacja techniczna/ Technische Daten
DVR VENEZIA 4 (918139) DVR VENEZIA 8 (918140)
Input 4 BNC 8 BNC
Output n° VGA/ 2 BNC (monitor and spot)
Standard NTSC/PAL manual selection
Video
Signal 1.0Vp-p, 75 W unbalanced BNC type
Input 2
Output n° 1
Audio
Signal 100mV - 2Vrms
Functions Recording, Live, Playback, Control, Backup and remote control
Recording
NTSC 120 (360×240) 120 (720×240)
60 (720×480)
240 (360×240)
120 (720×240)
60 (720×480)
Frame rate
(adjustable
for each
camera) PAL
Fps 100 (360×288)
100 (720×288)
50 (720×576)
200 (360×288)
100 (720×288)
50 (720×576)
Audio / Video Selectable audio or video recording
Quality Configurable for each camera with 9 levels
Mode Manual / Scheduling / Motion / Alarm / pre and post alarm (0-60 sec)
Scheduling Time and speed for each camera
video H264
Compression audio standard ADPCM
Search Time / Hour / Motion / Video loss / Camera / Smart search
type Internal 3.5” SATA
Maximum
size GB 1 disk 2TB (max)
Overwite Full disk stop / Full disk overwrite / Time adjustable overwrite (Privacy)
Partition Double partition size adjustable for alarm and normal recording
Hard disk
Security Failure event detection
250 GB 5,7 Days (100 fps) 2,8 Days (200 fps)
500 GB 12 days (100 fps) 6 days (200 fps)
Estimated
Recording
time 1 TB
Res= CIF
(352x288)
Quality =
Medium (5) 23 days (100 fps) 11,5 days (200 fps)
Display NTSC 720×480
Resolution PAL pixels 720×576
Speed Real time
Mode Full screen / Quad / Sequential
Zoom X2 and x4 on live
Motion
detection Detection areas and sensitivity adjustable for each camera
Network
Connection RJ45, Ethernet 10/100 baseT Mbit
Protocols TCP/IP, HTTP, PPPoE, DHCP, DDNS, FTP, TSP Communicati
ons Ports Independent configuration for data and Control

3
/
35
Streaming Dual streming for Mobile phone and Windows PC
Functionalitie
sRemote control, Live view with PTZ facility, Backup, fw upgrade
Ftp Alarm video/audio file storage
Audio Bidirectional
Alarm Mail notification and ftp recording
Users Max 6 users simultaneously
User interface
Protection Multilevel Password (3) and multi-user (18)
Local Frontal keyboard, USB mouse (included), remote control (included), optional control keyboard with 3-axis joystick for DVR and speed dome Fracarro
(DVR-SPEED-KB)
Interactive
Graphic
Maps
Application
Full management, monitoring and control (up to 10 DVR) with interactive
graphic maps
Internet
Explorer Full management (up to 4 DVR) by ActiveX control
PC
Other
Browsers
MAC
Remote
Mobile
phone/
Smartphone
All the
browsers
Live (Quad/Full screen) with adjustable resolution, input alarms status
monitoring, output relay activation (home automation facility)
Events management
Detected
events Type Motion detection, video loss, input alarms, Hard disk failure, Hard disk full
Input 4 (TTL/CMOS selectable polarity)
Alarms Output n.° 1 NO, 1 NC
Buzzer Internal, Programmable for each event
Log file max Last 1.000 events
Connections
Serial
communicatio
nRS485 (D+, D-)
PTZ control Pelco D, Samsung SCC-641P, Kalatel Cyber Dome, Bosch AutoDome and
other protocols…
Backup USB 2.0 (Pendrive, external hard disk self-powered, External DVD burner
self-powered, SD-MMC Card) / Internet Explorer / CMS
General
Power supply

ON/OFF
switch V, Hz 100–240, 50/60 (12Vdc/3Aexternal adapter included)
Power W 30 max
Operating
Temperature °C 0 – 45
Operating
Humidity Ur % <80
Dimensions
(l×p×h) mm 320 x 210 x 50
Weight kg 2.0 (without hard disk)

4
/
35

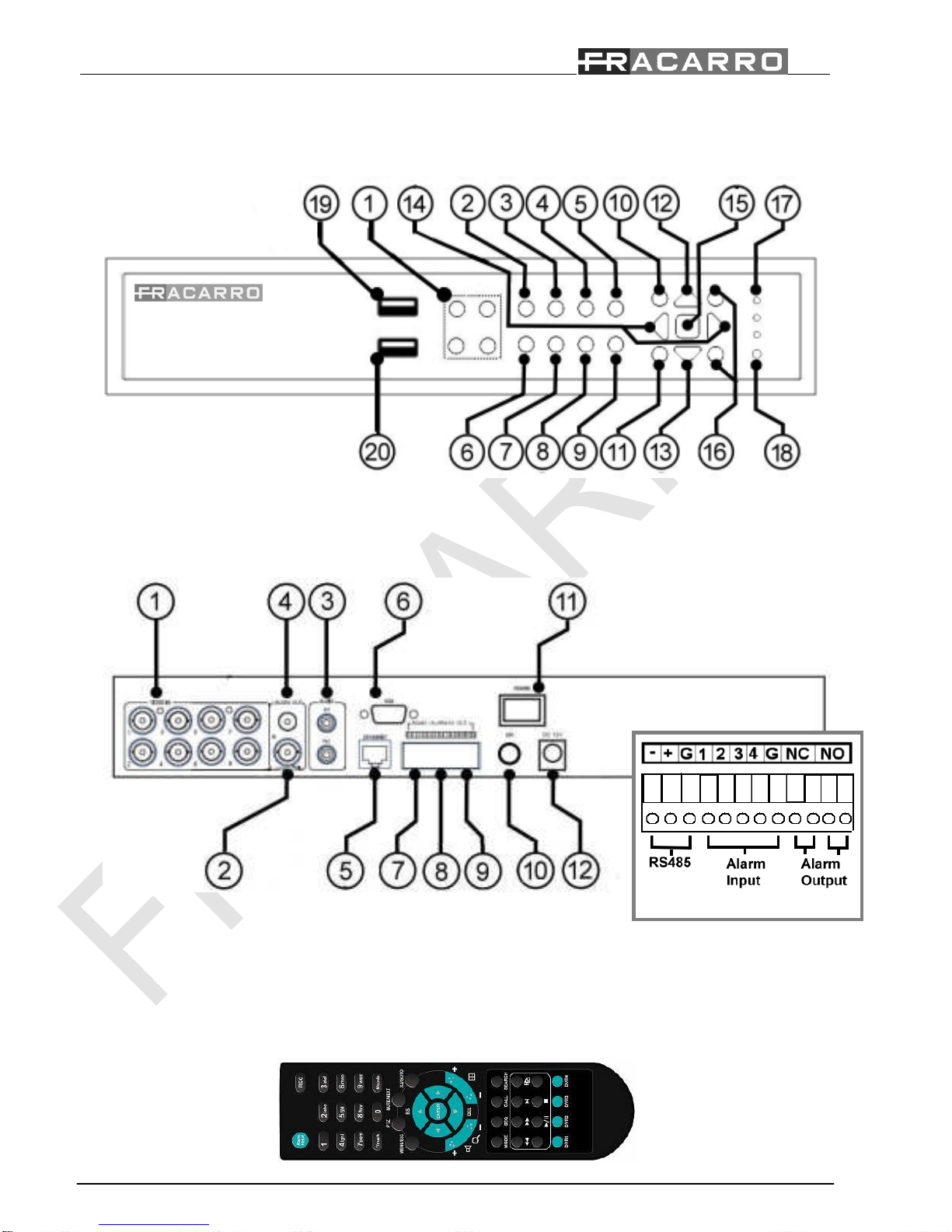

1 Pannello frontale - FrontalPanel - Panneau frontal
Panel delantero - Painel dianteiro - Πρόσοψη - Panel Czołowy - Frontplatte
2 Pannello posteriore - Back Panel - Panneau arrière
Paneltrasero - Painel traseiro - Πίσω όψη - PanelTylny - Rückseite
3 Telecomando – Remote control - Télécommande
Mando a distancia - Controlo remoto – Τηλεχειριστήριο - Pilot Zdalnego Sterowania - Fernbedienung
7 8 9

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
5
/
35
ATTENZIONE: Questo manuale rappresenta una guida rapida alla prima installazione del DVR, fare riferimento al
manuale utente per la descrizione completa di tutte le singole funzioni.
Indice:
1-...Avvertenze di sicurezza ........................................................................................................... ......pag.6
1.1 – Contenuto della confezione ................................................................................................ ......pag.6
2- Descrizione del prodotto ................................................................................................................pag.7
3- Descrizione tasti ..............................................................................................................................pag.7
3.1 – Pannello frontale ......................................................................................................................pag.7
3.2 – Panello posteriore ....................................................................................................................pag.7
3.3 – Telecomando ............................................................................................................................pag.8
3.4 – Mouse .......................................................................................................................................pag.8
4- Installazione .....................................................................................................................................pag.9
4.1 – Installazione disco fisso ..........................................................................................................pag.9
4.2 – Prima configurazione del DVR...............................................................................................pag.10
5- Utilizzo basico del DVR..................................................................................................................pag.12
5.1 – Ricerca .....................................................................................................................................pag.12
5.2 – Backup .....................................................................................................................................pag.13
5.3 – Visualizzazione delle immagini .............................................................................................pag.14
6- Spegnimento ....................................................................................................................................pag.14
7- Appendici ........................................................................................................................................pag.14
7.1 – Tabella di registrazione ..........................................................................................................pag.14
7.2 – Connessione di rete .................................................................................................................pag.14
7.3 – Connessione con dispositivo mobile .....................................................................................pag.18
7.4 – connessione telecamere PTZ ..................................................................................................pag.18

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
6
/
35
1. Avvertenze per la sicurezza:
L’installazione del prodotto deve essere eseguita da personale qualificato in conformità alle leggi e normative locali sulla
sicurezza. Il prodotto è di Classe II, secondo la norma EN 60950-1.
Avvertenze per l’installazione
-Utilizzare esclusivamente il cavo di rete in dotazione, installando il prodotto in modo che la spina di alimentazione sia
facilmente accessibile.
-Il prodotto non deve essere esposto a gocciolamento o a spruzzi d’acqua e va pertanto installato in un ambiente
asciutto, all’interno di edifici.
-Lasciare spazio sufficiente attorno al prodotto per garantire un’adeguata ventilazione. L’eccessiva temperatura e/o un
eccessivo riscaldamento possono compromettere il funzionamento e la durata del prodotto.
-Non installare il prodotto sopra o vicino a fonti di calore o in luoghi polverosi o dove potrebbe venire a contatto con
sostanze corrosive.
-Umidità e gocce di condensa potrebbero danneggiare il prodotto. In caso di condensa, prima di utilizzare il prodotto,
attendere che sia completamente asciutto.
IMPORTANTE: Solo personale addestrato e autorizzato può aprire il prodotto. In caso di guasto non tentate di ripararlo
altrimenti la garanzia non sarà più valida.
Per la propria sicurezza, staccare la presa elettrica prima di spostare il DVR, installarlo o sostituire qualche
componente o l’hard drive.
Controllare tutti i cavi e i fili prima di usare il DVR. Contattare il rivenditore nel caso in cui si notino dei difetti.
Non lasciare parti non necessarie dentro al DVR perchè potrebbero provocare corto circuiti.
Evitare di utilizzare il DVR in zone con molta polvere, in presenza di forti sbalzi di temperatura e umidità. Tenere il
DVR in un ambiente con temperatura tra i 5° e i 40°C.
Tenere il DVR in un luogo ben ventilato e lontano da fonti di calore.
Non bloccare la ventola e la bocchetta del DVR.
Non esporre il DVR alla luce diretta del sole.
Se non si è sicuri dell’installazione e dell'impostazione, consultare un tecnico.
Se l’unità o l’alimentazione risultano danneggiati, non tentare di ripararli ma consultare un tecnico o il proprio
distributore.
COMPATIBILITÀ ELETTROMAGNETICA
In accordo con la direttiva europea 2004/108/EC (EMC), il prodotto deve essere installato utilizzando dispositivi, cavi e
connettori che consentano di rispettare i requisiti imposti da tale direttiva per le installazioni fisse.
RIMOZIONE E SMALTIMENTO DELLE PILE
Questo prodotto contiene 2 pile AAA alcaline di tipo mini-stilo che possono essere rimosse agendo sulla linguetta posta nel
retro del telecomando e una batteria tampone del tipo CR2032 che si trova nella scheda madre del DVR.Considerati i
potenziali effetti sull'ambiente e sulla salute umana delle sostanze contenute nelle pile l'utilizzatore è obbligato a smaltire le
pile esauste usando gli appositi contenitori per la raccolta separata distribuiti sul territorio o presso i punti vendita.
CONFORMITÀ ALLE DIRETTIVE EUROPEE
Questo prodotto è conforme ai requisiti essenziali della direttiva europea 2004/108/EC (Direttiva Compatibilità
Elettromagnetica - EMC).
1.1 Contenuto della confezione:
N°1 Mouse;
N°1 Telecomando;
N°2 Batterie mini-stilo alcaline (AAA);
N°1 Alimentatore 12V/3A;
N°1 Cavo di alimentazione con connettore Schuko;
N°1 CD-ROM con manuale di istruzioni e software PC;
N°1 Guida rapida;
N°4 Viti di fissaggio HDD.

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
7
/
35
2. Descrizione prodotto:
La nuova serie di dvr entry level Fracarro, DVR VENEZIA 4 e 8 è stata progettata per realizzare sistemi di
videosorveglianza affidabili, sicuri e interfacciabili con diversi tipi di monitor, PC e telefoni cellulari.
Il nuovo tipo di compressione dinamica utilizzata e la possibilità di impostare il livello di qualità della registrazione
garantiscono un lungo tempo di registrazione nel disco e un ottima qualità delle immagini durante il playback.
Il nuovo microprocessore permette al DVR di eseguire sei diverse operazioni come: registrazione, playback, visione delle
immagini in tempo reale, backup, controllo e accesso remoto.
Può essere gestito da pannello frontale, mouse, telecomando, tastiera esterna, tastiera virtuale e interfaccia web via PC o
smartphone.
I due relè d’uscita possono essere attivati da un ingresso allarme, rilevazione del movimento, perdita video, eventi di
sistema o direttamente da smartphone o interfaccia web.
3. Descrizione tasti:
3.1 Pannello frontale (Vedi figura 1):
NْTasto Funzione NْTasto Funzione
1Tasti numerici
(1-4 oppure 1-8) Selezionare la telecamera 11 PTZ Passaggio alla modalità PTZ
2MODE Passaggio da modalità live a
playback 12 UP / BS Movimento del cursore o Tilt della telecamera PTZ verso
l’alto / Backspace
3SEQ Passaggio o ritorno alla
modalità sequenza video 13 DOWN / DEL Movimento del cursore o Tilt della telecamera PTZ verso il
basso / Delete
4CALL Passaggio o ritorno dalla
modalità schermo intero 14 LEFT / RIGHT Movimento del cursore o Pan della telecamera PTZ verso
sinistra / destra
5SEARCH Visualizza il menu Ricerca 15 ENTER Tasto di conferma
6REC Registrazione manuale 16 Split window Passaggio modalità quad
7Play/pause Play/Pausa delle immagini
registrate 17 LEDs Indicatori per stato, HDD e accesso alla rete internet
8STOP Fermare il playback 18 Sensore
telecomando Ricevitore telecomando
9COPY Avviare il backup 19 Porta USB 2.0 Backup, Aggiornamento FW
10 MENU / ESC Visualizzare o uscire dal Menu
principale 20 Porta USB Mouse Collegamento mouse USB
3.2 Panello posteriore (vedifigura 2):
NْConnettori NْConnettori
1Ingressi Video BNC (4 oppure 8) 7Connettore porta RS-485
2Uscita monitor principale tipo BNC 84 Ingressi allarmabili
32 ingressi audio RCA tipo mono 92 relè d’uscita (1 NA e 1 NC)
41 uscita audio RCA tipo mono 10 Connettore sensore IR esterno telecomando
5Connettore Ethernet 11 Tasto di accensione
6Uscita video VGA 12 Presa alimentazione 12Vdc

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
8
/
35
3.3 Telecomando (vedi figura 3):
Il telecomando è un accessorio che semplifica notevolmente la gestione e la programmazione del DVR. Si consiglia di
non superare la distanza massima di 10m da telecomando a DVR.
Di seguito sono riportate tutte le singole funzioni dei vari tasti.

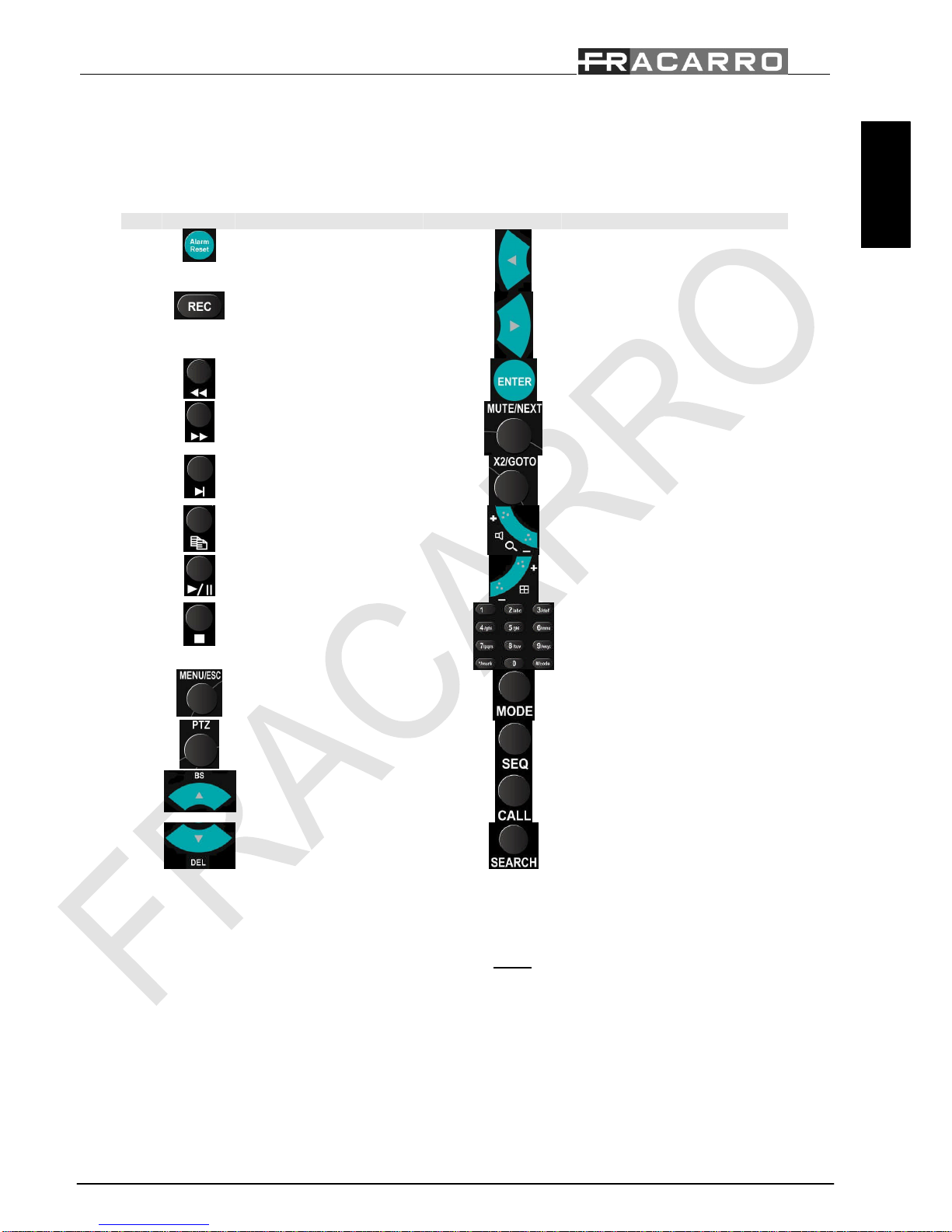

NْTasto Funzione NْTasto Funzione
1Blocco dell’evento
d’allarme
13
Sinistra
2
Start/Stop registrazione
14
Destra
3Backward 15 Tasto conferma
4Forward 16 Abilita o disabilita audio / Next
5Avanzamento frame per
frame
17 Funzione zoom / richiamo preset
6Avvio backup o copia delle
informazioni
18 Regolazione volume o livello di
zoom
7Play/pause 19 Cambio modalità di
visualizzazione
8
Stop
20
Inserimento testo, numeri o codici
9Accesso al menu principale 21 Passaggio da modalità Live a
Playback
10 Accesso al menu di
gestione delle telecamere
PTZ
22 Seleziona o ritorna alla modalità
sequenza
11 Alto / Backspace 23 Seleziona o ritorna alla modalità
full screen
12 Basso / Delete 24 Visualizza il menu ricerca
3.4 Mouse:
Il DVR può facilmente essere gestito da mouse. Per accedere al menu di configurazione portare il cursore del mouse verso la
parte inferiore dello schermo. ATTENZIONE: Connettere il mouse prima di accendere il DVR.

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
9
/
35
4 Installazione:
4.1 Installazione disco fisso:
Seguire fedelmente i passi riportati di seguito per eseguire una corretta installazione di uno o più dischi fissi o del
masterizzatore DVD all’interno del DVR.
NْIstruzioni Figura
1 Rimuovere tutte le viti (4)
2 Rimuovere il coperchio come mostrato in figura.
3 Assicurare il disco fisso alla base del DVR utilizzando tutte le 4 viti fornite
in dotazione.
4 Connettere i cavi dati e alimentazione.
5 Utilizzando tutte le viti previste chiudere il coperchio del DVR quindi
collegare il monitor e il cavo di alimentazione. Ora il DVR è correttamente
installato e pronto all’uso. Riferirsi ai capitoli seguenti per le impostazioni
di data/ora e formattazione degli Hard disk.
6 Accendere il DVR agendo sull’apposito tasto posto nel pannello
posteriore. Il DVR mosterà il messaggio
“Unformatted HDDs found. Do you want to format now?
[ENTER]: Yes, [ESC]: Cancel”.
Premere il tasto [ENTER] per formattare il disco fisso.

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
10
/
35
4.2 Prima configurazione del DVR:

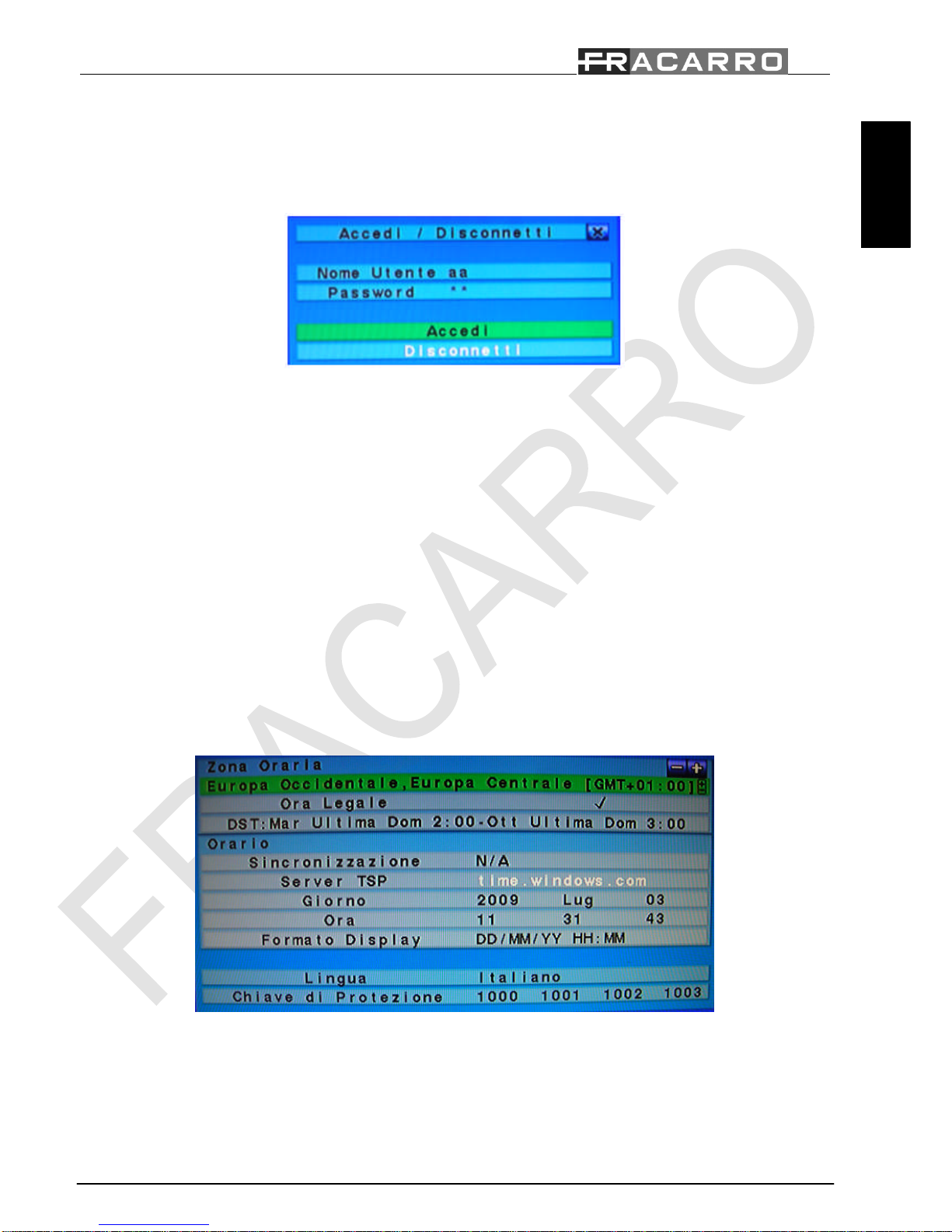

Autenticazione:
Una volta acceso il DVR premere il tasto “MENU” quindi muovere il cursore sull’icona denominata
“ACCEDI/DISCONNETTI” e premere il tasto “ENTER”.
A questo punto inserire il nome e la password dell’utente. Da parametri di fabbrica l’ installatore dispone di un nome utente:
“aa” e di una password: “11”. Muovere il cursore sulla voce “Accedi” e confermare con il tasto “ENTER”.
Il DVR prevede 3 diverse tipologie di utente: Amministratore, Supervisore e Operatore. All’utente configurato come operatore
è consentita la sola gestione in live del DVR, al supervisore la gestione del registrato mentre all’amministratore è consentita
tutta la programmazione del DVR.
ATTENZIONE: Le impostazioni di fabbrica del DVR prevedono un solo utente configurato come amministratore. Al
fine di aumentare il livello di sicurezza si consiglia di utilizzare tale utente solo per il primo accesso e di modificarne la
password appena possibile.
ATTENZIONE: Nel caso di perdita della password di sistema contattare il distributore di zona che si occuperà di
contattare Fracarro radioindustrie S.p.A.
Impostazione lingua:
Seguire fedelmente i passi riportati di seguito per configurare la lingua del DVR:
1. Premere il tasto “MENU” per accedere al menu di configurazione;
2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;
3. Muovere il cursore sulla voce “SISTEMA” e confermare con il tasto “ENTER” ;
4. Utilizzando le frecce direzionali muovere il cursore sulla voce “LINGUA” e premere i tasti “+/-“ per impostare la
lingua desiderata;
5. Premere il tasto “MENU” per tornare al menu precedente, il DVR richiederà di salvare le impostazioni premendo il
tasto “ENTER”;
6. Premere il tasto “ENTER” per confermare il cambio della lingua. Il sistema verrà riavviato con le nuove impostazioni.
Regolazione data/ora:
Seguire fedelmente i passi riportati di seguito per la regolazione data/ora:
1. Premere il tasto “MENU” per accedere al menu di configurazione;
2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;
3. Muovere il cursore sulla voce “SISTEMA” e confermare con il tasto “ENTER” ;

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
11
/
35
4. Utilizzando le frecce direzionali muovere il cursore sulla voce “GIORNO” e, utilizzando i tasti “+/-” impostare
l’anno, il mese e il giorno;
5. Utilizzando le frecce direzionali muovere il cursore sulla voce “ORA” e, utilizzando i tasti “+/-” impostare l’ora;
6. Premere il tasto “MENU” per tornare al menu precedente, il DVR richiederà di salvare le impostazioni premendo il
tasto “ENTER”;
Formattazione disco fisso:
Seguire fedelmente i passi riportati di seguito per la formattazione del disco fisso:
1. Premere il tasto “MENU” per accedere al menu di configurazione;
2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;
3. Muovere il cursore sulla voce “HARD DISK” e confermare con il tasto “ENTER” ;
4. Premere il tasto “MODE”;
5. Premere il tasto “CALL” per formattare interamente il disco fisso;
6. Premere il tasto “ENTER” per confermare l’operazione;
7. Premere il tasto “MENU” per tornare al menu precedente.
Configurazioni consigliate
Registrazione unica partizione Registrazione su due partizioni
% Registrazione allarme 100% 50%
% Registrazione normale 0% 50%
Impostazione della registrazione:
Il DVR permette varie modalità di registrazione: allarme, motion, continua o pianificata. Utilizzando l’ultima modalità
l’amministratore del sistema può definire, per ogni ora della settimana, il tipo di registrazione.
ATTENZIONE: Il DVR viene programmato di fabbrica per registrare in maniera continua durante tutta la settimana.
Seguire fedelmente i passi riportati di seguito per impostare la pianificazione:
1. Premere il tasto “MENU” per accedere al menu di configurazione;
2. Muovere il cursore sulla voce “IMPOSTAZIONI” e confermare con il tasto “ENTER”;
3. Muovere il cursore sulla voce “REGISTRAZIONE PROGRAMMATA” e confermare con il tasto “ENTER” ;
4. Premere il tasto “MODE”;

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
12
/
35

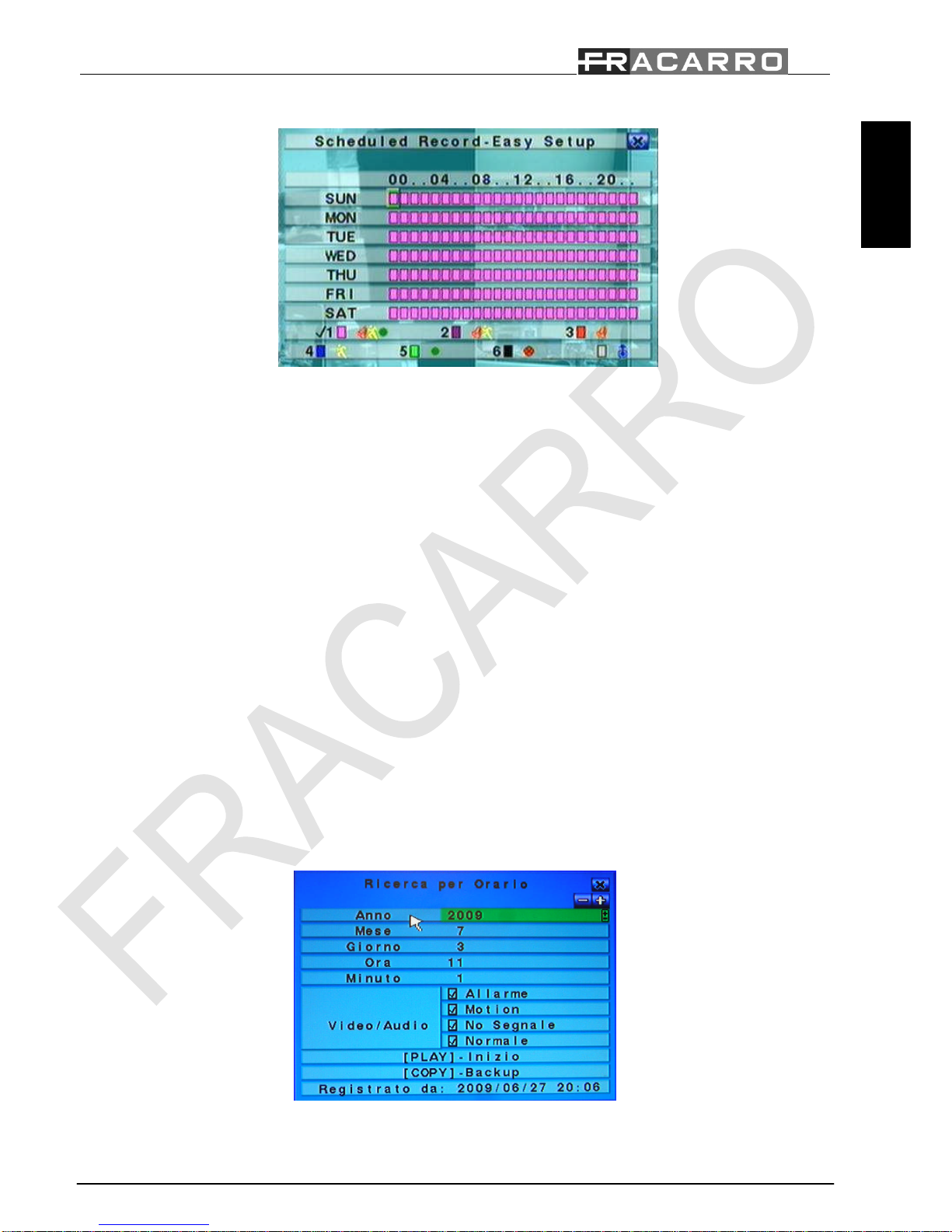

5. Apparirà la seguente schermata:
Tale schermata permette all’amministratore un semplice e veloce modo per impostare la pianificazione registrazione. Per
ogni singola ora della settimana è possibile impostare una diversa modalità di registrazione a scelta tra:
Allarme+Motion+Normale, Allarme+Motion, Allarme, Motion, Normal, e no Registrazione. In ogni caso verrà registrato
sia il video che l’audio.
Descrizione tasti:
▲▼◄►
Premere questi tasti per muovere il cursore.
Numerici 1-6 (Mouse: Click tasto sinistro)
Premere questi tasti per selezionare la modalità di registrazione. Premere il tasto ENTER per attivare la modalità. Le
modalità di registrazione sono: “1” – Allarme+Motion+Normale, “2” – Allarme+Motion, “3” – Allarme, “4” –
Motion, “5” – Normale, “6” – No Registrazione.
+/- (Mouse: Click tasto sinistro)
Premere questi tasti per selezionare l’intervallo di tempo desiderato. Premere il tasto ENTER per attivare la modalità
di registrazione nell’intervallo selezionato.
ESC (Mouse: Click tasto destro)
Premere questo tasto per uscire dalla schermata e tornare alla precedente. I segmenti di tempo verranno agiornata di
conseguenza.
5 Utilizzo basico delDVR:
5.1 Ricerca:
Il DVR permette 4 diverse modalità di ricerca delle immagini registrate: Ricerca per ora, ricerca per evento, ricerca veloce o
ricerca immagini archiviate.
La videata “RICERCA PER ORARIO”, nell’ultima riga, mostra la data di inizio registrazione quindi è sempre possibile
conoscere il range di valori su cui effettuare la ricerca. E’ inoltre possibile limitare la ricerca alla sola registrazione su allarme,
motion, perdita video o normale.
Seguire fedelmente i passi riportati di seguito per effettuare una ricerca delle immagini

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
13
/
35
1. Premere il tasto “SEARCH” per accedere al menu di ricerca;
2. Muovere il cursore sulla voce “RICERCA PER DATA” e confermare con il tasto “ENTER”;
3. Muovere il cursore sulle voci “ANNO”, “MESE”, “GIORNO”, “ORA” e “MINUTO” per selezionare la data di
inizio della ricerca utilizzando i tasti “+/-”;
4. Muovere il cursore sulle voci “ALLARME”, “MOTION”, “NO SEGNALE”e“NORMALE” per selezionare il
tipo di registrazione su cui si desidera eseguire la ricerca utilizzando i tasti “+/-”;
5. Premere il tasto “PLAY” per avviare il playback;
6. Premere i tasti “◄” e “►” per aumentare o diminuire la velocità di visualizzazione e il tasto “►/▐▐” per mettere in
pausa o in play il video;
7. Premere il tasto “STOP” per uscire dalla modalità playback.
5.2 Backup:
Il DVR permette di salvare la registrazione audio/video su diversi tipi di dispositivi esterni USB come pendrive, dischi fissi
autoalimentati o masterizzatori DVD. Seguire fedelmente i punti riportati di seguito per eseguire la procedura di backup:
1. Premere il tasto “SEARCH”;
2. Muovere il cursore sulla voce “RICERCA PER DATA” e confermare con il tasto “ENTER”;
3. Muovere il cursore sulle voci “ANNO”, “MESE”, “GIORNO”, “ORA” e “MINUTO” per selezionare la data di
inizio della ricerca utilizzando i tasti “+/-”;
4. Muovere il cursore sulle voci “ALLARME”, “MOTION”, “NO SEGNALE”e“NORMALE” per selezionare il
tipo di registrazione su cui si desidera eseguire il backup utilizzando i tasti “+/-”.
5. Premere il tasto “COPY”;
6. Muovere il cursore sulla voce “VELOCITA” e selezionare il valore della velocità di backup da 1 (lento) a 9 (veloce)
utilizzando i tasti “+/-”.
7. Muovere il cursore sulla voce “TELECAMERE” per selezionare la telecamera di cui si desidera fare il backup
utilizzando i tasti “+/-”;
8. Muovere il cursore sulle voci “ANNO”, “MESE”, “GIORNO”, “ORA”e“MINUTO” per selezionare l’ora e la data
di fine del Backup utilizzando i tasti “+/-”;
9. Premere il tasto “COPY” per avviare il backup.
Durante tutta la procedura di backup verrà visualizzata un icona e un messaggio indicante l’avanzamento della procedura
stessa. Una volta terminata la procedura sarà necessario disconnettere il dispositivo agendo sull’apposito menu:
1. Premere il tasto “MENU” per accedere al menu del sistema;
2. Muovere il cursore sulla voce “PERIFERICA DI BACKUP” e confermare con il tasto “ENTER”;
3. Muovere il cursore sulle voci “DRIVE USB”, “USB DVD” o “SD CARD” per selezionare il tipo di dispositivo
collegato e premere il tasto “ENTER” per disconnettere .
4. A questo punto sarà possibile disconnettere fisicamente il dispositivo di backup dal DVR.

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
14
/
35
ATTENZIONE: Non rimuovere il DVD finchè il processo di backup non è completamente terminato per evitare di
danneggiare l’unità ottica.
ATTENZIONE: Non rimuovere la periferica USB finchè il processo di backup non è completamente terminato.
5.3 Visualizzazione delle immagini:
Durante la fase di backup il DVR crea due cartelle sul dispositivo, una contenente i file di backup e l’altra contenente il
visualizzatore delle immagini (SelfPlayer). Seguire la procedura riportata di seguito per visualizzare le immagini:
1. Connettere il dispositivo di backup utilizzato su un PC;
2. Avviare il software “Selfplayer” contenuto nella cartella “SelfPlayer”;
3. Premere il tasto “FILE” quindi “OPEN”;
4. Selezionare il file che si intende visualizzare (contenuto nella cartella “00001”) e confermare con il tasto “APRI”.
Il DVR divide il video di backup in più file della dimensione massima di 100Mb che possono, in seguito, essere uniti per
formare un unico file “avi” utilizzando il software “AviConverter” fornito in dotazione.
6 Spegnimento:
Prima di spegnere il DVR premere il tasto “MENU” quindi “ARRESTO” e confermare con il tasto ”ENTER”. Premere il
tasto “ENTER” nuovamente alla richiesta di conferma del comando. Solo quando il DVR mostra il messaggio “Arresto
completato. Ora è possibile spegnere il sistema”, sarà possibile spegnere il DVR utilizzando l’apposito tasto posto nel pannello
posteriore del DVR.
7 Appendice:
7.1 Tabella di registrazione:
Al fine di scegliere la corretta dimensione del disco fisso da installare nel DVR si riporta una tabella con i tempi massimi di
registrazione alla risoluzione CIF (360x288) e qualità massima (9) per ogni tipo di DVR e dimensione del disco fisso:
HDD (GB) DVRVENEZIA 4 (ore) DVRVENEZIA 8 (ore)
250 66 33
500 132 66
1000 264 132
ATTENZIONE: Il DVR divide il disco fisso in due diverse partizioni, la prima (70% della massima capacità del disco)
viene utilizzata per la normale registrazione mentre la seconda (30%) per la registrazione in pre-allarme e pre-motion.
7.2 Connessione di rete:
Il DVR permette di condividere le immagini sulla rete Ethernet oppure Internet . In ambedue i casi sarà possibile visualizzare
le immagini su un qualsiasi pc, smartphone o PDA. Nel caso si stia utilizzando un PC sarà possibile gestire fino a 4 diversi
DVR direttamente da Internet Explorer senza aver bisogno di installare nessun software. Il numero di DVR gestibili con lo
stesso terminale cresce fino a 10 se viene installato il software fornito in dotazione. In tutti i casi è possibile gestire
direttamente i due relè d’uscita da remoto.

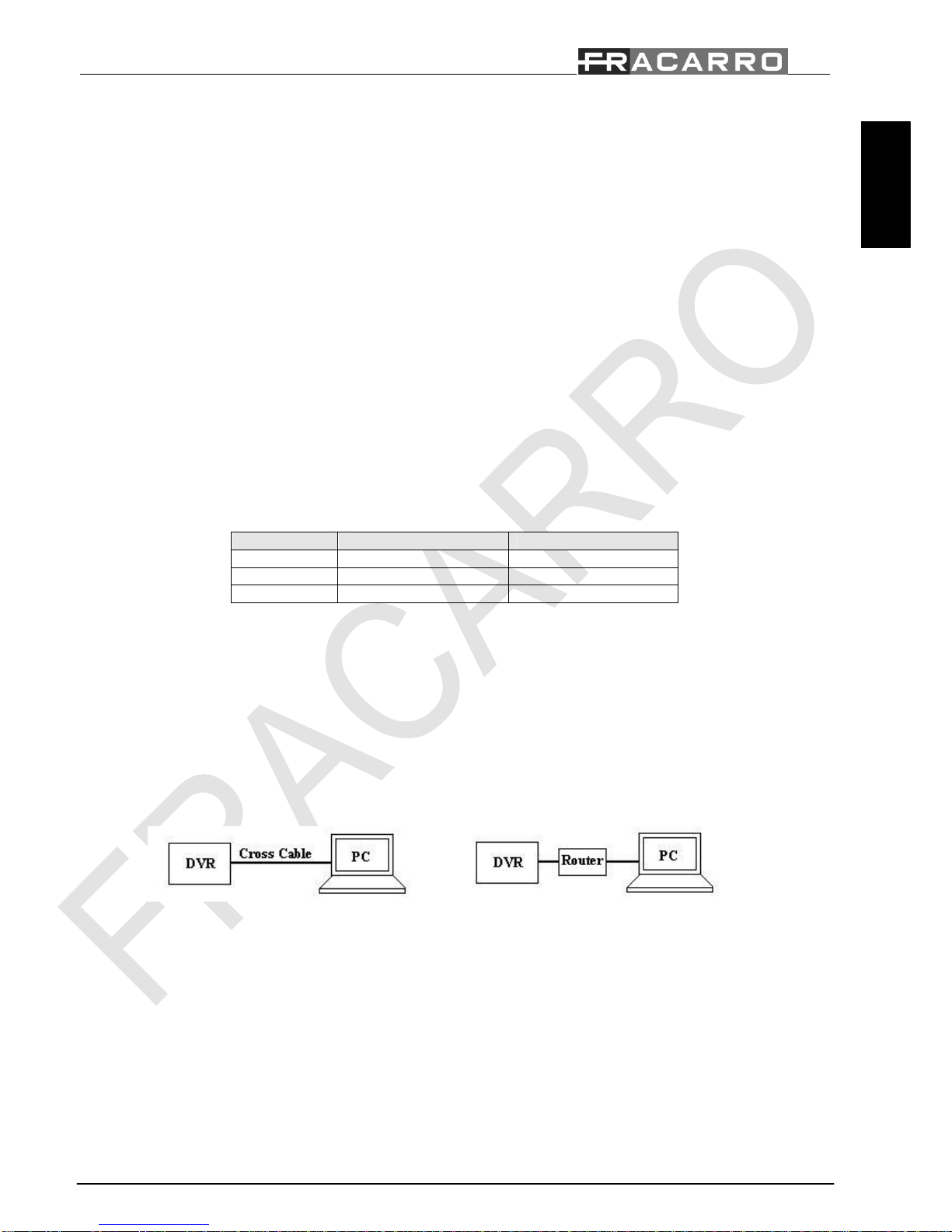

Il primo tipo di connessione (Ethernet) viene effettuato utilizzando un cavo di rete incrociato tra DVR e PC (Fig.A) oppure a
mezzo di un router, switch od hub (Fig.B).
Fig.A Fig.B
In entrambi i casi seguire la procedura riportata di seguito per configurare la connessione

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
15
/
35
Istruzioni Figure
Prima di tutto accedere ad un Pc connesso nella stessa rete
del DVR, accedere a avvio/esegui, digitare “cmd” e premere
Invio. Apparirà il promt dei comandi di MS-DOS.
Nella videata digitare “ipconfig /all” e premere “Invio”,
apparirà la schermata riportata a lato contenente tutte le
informazioni di rete del PC come Gateway (Ex.
192.168.1.1), Subnet Mask (255.255.255.0) e l’indirizzo IP
del PC stesso (Ex. 192.168.1.14).
Ritornare sul DVR, premere il tasto MENU quindi
IMPOSTAZIONI e RETE per accedere a tutta la
configurazione di rete del DVR. In questa videata inserire
un indirizzo IP (Ex. 192.168.1.15) che non sia utilizzato da
nessun altro dispositivo di rete e gli stessi Gateway
(Ex.192.168.1.1) e Net mask (Ex. 255.255.255.0) impostati
sul PC.
ATTENZIONE: L’indirizzo IP che verrà assegnato al
DVR deve essere diverso da quello del PC solo
nell’ultimo numero.
Net
type
Static IP
E
-
mail
FTP
Adv.
IP Address
192
.
168
.
1
.
15
Net Mask
255
.
255
.
255
.
0
Gateway
192
.
168
.
1
.
1
DNS
Static
IP
Inserire l’indirizzo IP del DVR (Ex. 192.168.1.15) nella
barra di ricerca di Internet Explorer e premere “Invio”.
Quando il Web browser chiederà di installare i controlli
ActiveX confermare la richiesta.
ATTENZIONE: Il flusso dati che verrà instaurato tra DVR e PC potrebbe venire bloccato dal firewall del sistema
operativo quindi, nel caso in cui non si riesca ad accedere al DVR disabilitare la protezione del firewall.
Se il browser Internet Explorer non
dovesse riuscire a connettersi cliccare
su:
Strumenti /
Opzioni Internet /
Protezione /
Siti attendibili /
Siti
e inserire l’indirizzo IP del DVR e
confermare con il tasto “Aggiungi”.
Una volta terminata la configurazione, il browser, mostrerà la finestra di
login riportata a lato.
Inserire il nome utente e la password con i quali si desidera accedere al
sistema.
ATTENZIONE: L’utente di default ha come nome utente: aa e
password:11

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
16
/
35
Ora sarà possibile accedere all’interfaccia web del DVR. Fare
riferimento al manuale utente per conoscere il significato di tutte le
funzioni disponibili.
Utilizzando uno smartphone, PDA o un qualsiasi browser web diverso
da Internet Explorer sarà possible accedere all’interfaccia wap del DVR.
ATTENZIONE: Se la connessione viene fatta a mezzo diun cavo di rete incrociato non inserire nessun Gateway.
Ora il DVR è correttamente connesso alla rete Ethernet ed è possible procedere al collegamento dello stesso sulla rete Internet
in modo tale da poter accedere alle stesse informazioni consultabili da rete Ethernet anche su rete Internet (Fig. C).
Seguire fedelmente i seguenti passi per configurare la connessione:

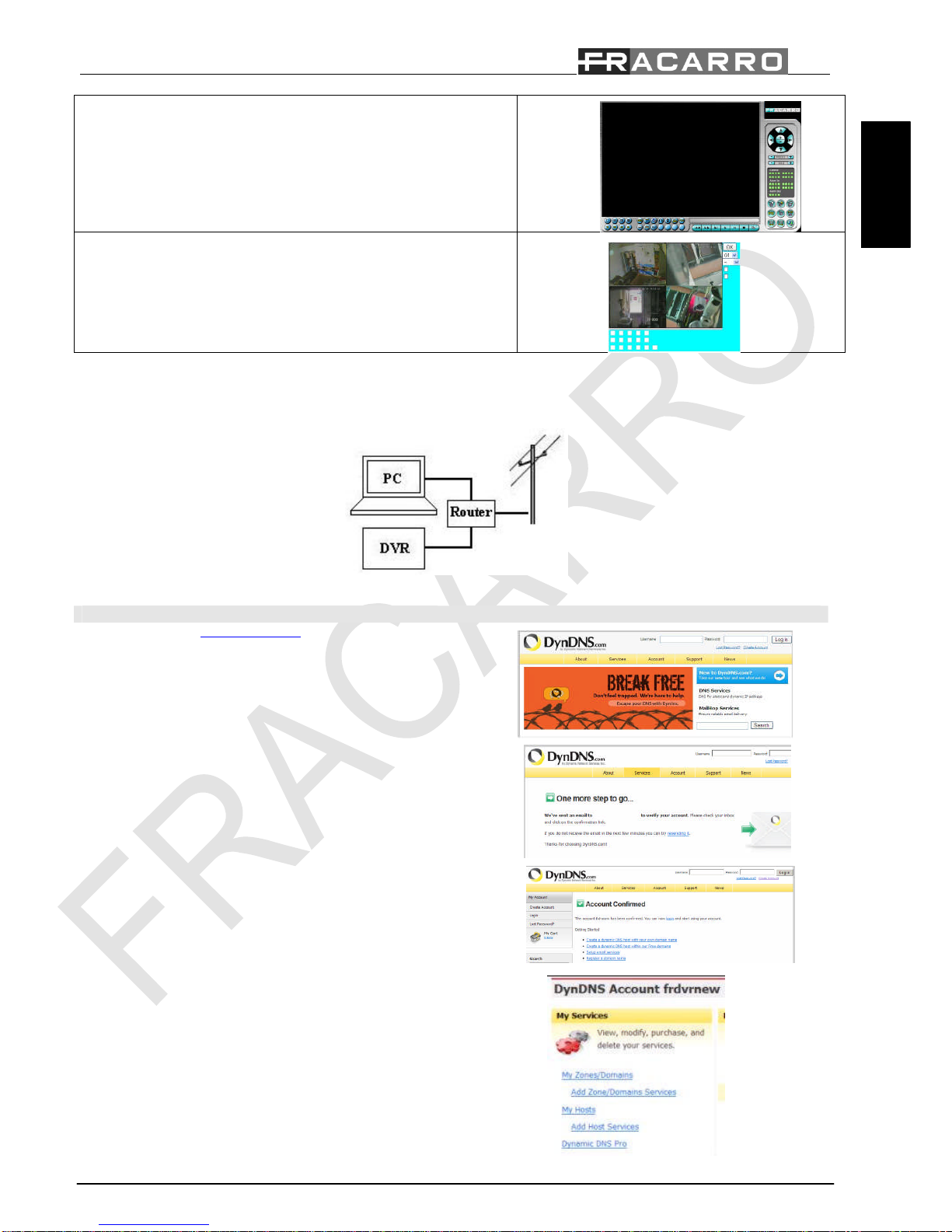

Istruzioni Figure
Accedere al sito www.dyndns.org e creare un nuovo
account gratuito cliccando sul tasto “Create Account”.
Il sito internet invierà una mail sull’indirizzo di posta
inserito a conferma della creazione del nuovo account.
Accedere all’account appena creato inserendo username e
password scelti.
Cliccare su “Add Host Services”

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
17
/
35
Scegliere un nuovo Hostname per il DVR, cliccare su “Use
auto detect IP Address” e confermare tutte le richieste
successive per attivare il nuovo Host.
Utilizzando il browser web Internet Explorer inserire
l’indirizzo IP del router (Gateway) e confermare con il tasto
“Invio”. Apparirà una finestra di login alle impostazioni del
router. Se non si dispone di tali dati fare riferimento al
manuale di installazione del router .
Fare riferimento al manuale di installazione del router per
creare una regola per le porte 67, 68 e 80 relative
all’indirizzo IP del DVR e protocollo TCP.
NOTE: Fare riferimento al sito internet
www.portforwarding.com per conoscere la procedura
corretta alla configurazione del router.
Fare riferimento al manuale di installazione del router per
inserire le informazioni del DDNS (Dynamic DNS) come
username, password e hostname del DVR.
Ora il DVR è correttamente connesso alla rete internet.
Inserire l’indirizzo web creato con il sito www.dyndns.org
(“hostname”.dyndns.org) sulla lista dei siti attendibili di
Internet Explorer.
Inserire l’indirizzo web creato con il sito www.dyndns.org
(“hostname”.dyndns.org) sulla barra di ricerca di Internet
Explorer per poter accendere all’interfaccia web del DVR.

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
18
/
35

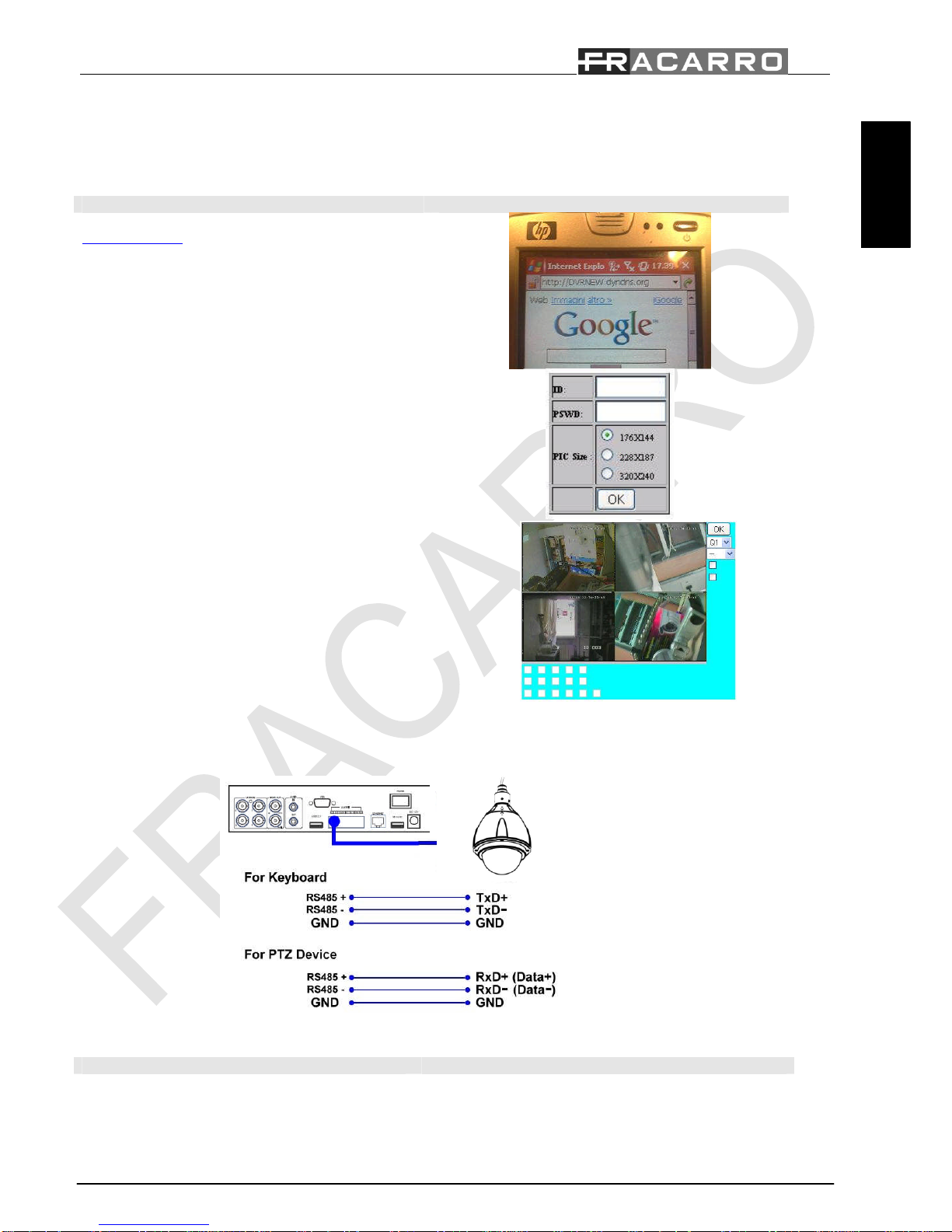

7.3 Connessione con dispositivo mobile:
Le immagini del DVR possono essere visualizzate su dispositivi mobili quali: smartphone, PDA o cellulari connessi alla rete
internet.
Seguire fedelmente i passi riportati di seguito per instaurare la connessione:
Istruzioni Figure
Inserire l’indirizzo web creato con il sito
www.dyndns.org (“hostname”.dyndns.org) nella barra di
ricerca del web browser.
Apparirà una finestra di login nella quale dovranno essere
inseriti nome utente e password dell’utente configurato
sul DVR.
Scegliere la risoluzione video più adatta alle dimensioni
dello schermo del dispositivo mobile e confermare
premendo il tasto “OK”.
Ora sarà possibile accedere alle immagini live del DVR,
gestire i relè d’uscita e conoscere lo stato degli ingressi
d’allarme.
7.4 Connessione telecamera PTZ:
Il DVR può essere utilizzato per gestire fino a 4-9-16 telecamere PTZ utilizzando il bus RS-485 (Fig. D:).
Seguire i passi riportati di seguito per collegare correttamente le telecamere:
Instructions Picture
Fare riferimento al manuale di installazione della
telecamera PTZ per configurare il protocollo di
comunicazione Pelco-D, Baud Rate: 4800 Bps e
indirizzo ID (da 1 a 255) che dovrà essere diverso per
ogni telecamera.

Guida rapida DVR VENEZIA 4 / 8
ITALIANO
19
/
35
Connettere il BUS RS-485 della telecamera al pannello
posteriore del DVR come indicato in figura.
Premere “MENU” quindi “IMPOSTAZIONI” e “RS-
232/422/485 Setup” sul DVR per accedere alle
impostazioni del BUS RS-485. Inserire lo stesso
protocollo di comunicazione (Pelco D) e Baud rate
(4800 Bps) impostato nella telecamera.
RS
-
232/ 422 /485 Setup
COM Port
RS
-
232
RS
-
422/485
Device Type
PTZ
Model
Pelco (D
-
Type)
Baud Rate
4800
Data Bit
8
Stop Bit
1
Parity
None
DVR/Camera ID
0
Premere “MENU” quindi “IMPOSTAZIONI” e “Pre-
Camera Setup” sul DVR per accedere alle
impostazioni della telecamera. Inserire l’indirizzo ID
della telecamera PTZ collegata al rispettivo ingresso
video sul DVR.
ATTENZIONE: Assicurarsi che tutte le telecamera
PTZ abbiano indirizzi ID diversi.
Pre
-
Camera Setup
REC Resoluti
on
720x288
Watermar
k
√
Group
Camera
Installed
PTZ ID
1234567
8
1
√
N/A
2
√
1
…
…
…
Ora la telecamera è correttamente connessa al DVR e sarà possibile gestirne le potenzialità utilizzando il telecomando,
mouse o il software installato su PC.

Quick Reference DVR VENEZIA 4 / 8
20
/
35
ENGLISH
ATTENTION: This user manual is a quick guide for the first installation of the DVR please refer to the user manual to
know the complete information of all the single functions.
Table of contents:
1- Safety warnings ........................................................................................................................ .....pag.21
1.1 – Content Package ................................................................................................................. .....pag.21
2- Product Overview ..........................................................................................................................pag.22
3- Panels and remote controller .......................................................................................................pag.22
3.1 – Front Panel ..............................................................................................................................pag.22
3.2 – Back Panel ...............................................................................................................................pag.22
3.3 – Remote controller ...................................................................................................................pag.23
3.4 – Mouse ......................................................................................................................................pag.23
4- Installation ......................................................................................................................................pag.24
4.1 – HDD setup................................................................................................................................pag.24
4.2 – First access to the DVR...........................................................................................................pag.25
5- Basic use of the DVR......................................................................................................................pag.27
5.1 – Search ......................................................................................................................................pag.27
5.2 – Backup .....................................................................................................................................pag.38
5.3 – Viewing the images .................................................................................................................pag.29
6- Shutdown .........................................................................................................................................pag.29
7- Appendix .........................................................................................................................................pag.29
7.1 – Recording table .......................................................................................................................pag.29
7.2 – PC Network connection ........................................................................................................pag.29
7.3 – Mobile phone Network connection PTZ connection ............................................................pag.33
7.4 – PTZ connection .......................................................................................................................pag.34
