DE Montage- und Betriebsanleitung Duschpaneel MIRANIT
EN Installation and operating instructions Shower panel MIRANIT
FR Notice de montage et de mise en service Panneau de douche MINRANIT
ES Instrucciones de montaje y servicio Panel de ducha de MIRANIT
IT Istruzioni per il montaggio e l'uso Pannello doccia MIRANIT
NL Montage- en bedrijfsinstructies douchepaneel MIRANIT
PL Instrukcja montażu i obsługi Panel natryskowy MIRANIT
SV Monterings- och driftinstruktion Dusch panel MIRANIT
CS Návod pro montáž a provoz Sprchový panel MIRANIT
FI Asennus- ja käyttöohje Suihkupaneeli MIRANIT
RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 2 -

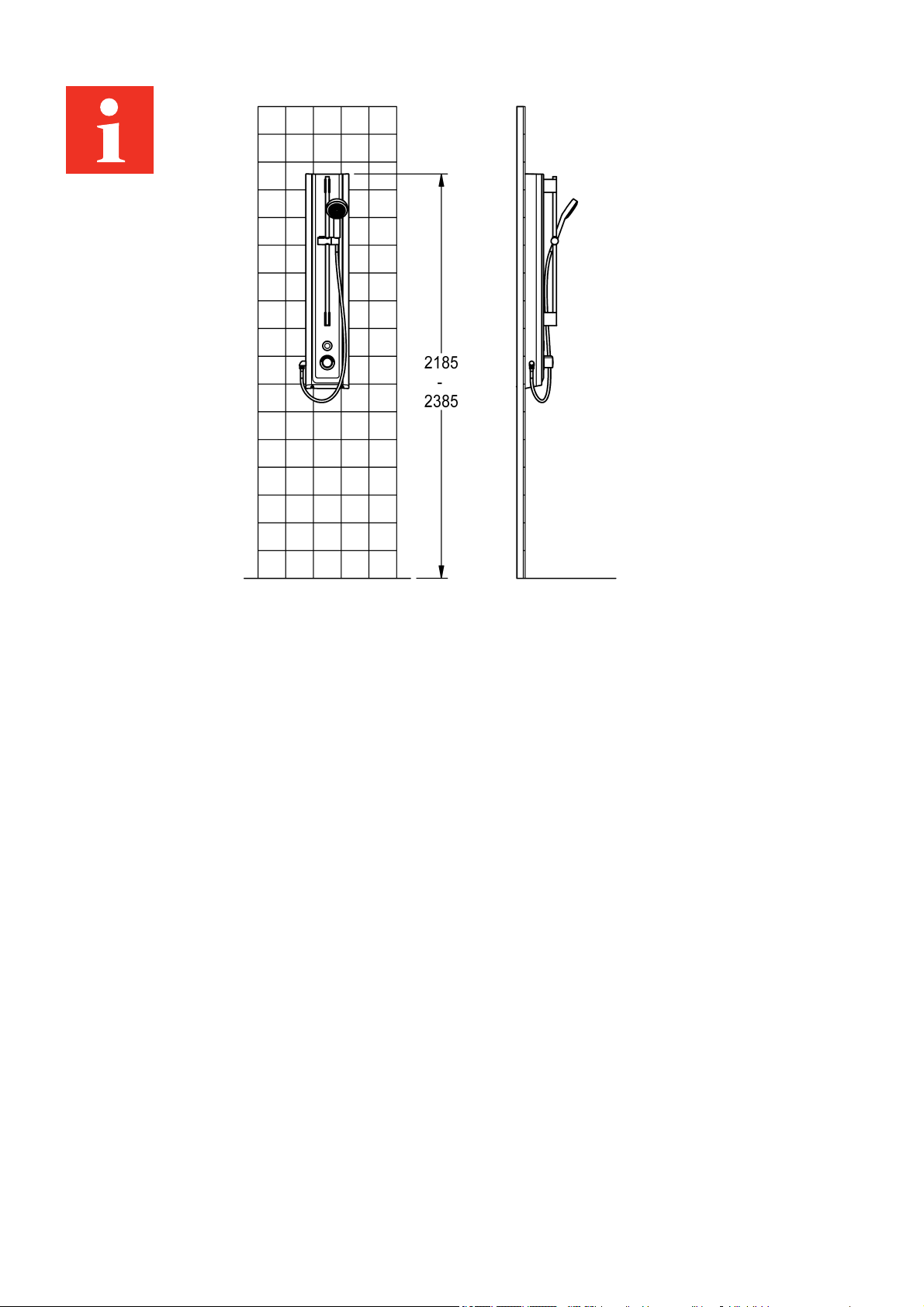

- 3 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 4 -
Installation and operating
instructions Montage- und Betriebsanleitung
Important notes Wichtige Hinweise
► All work must be carried out in a
de-energised state.
► Alle Arbeiten im spannungsfreien Zustand
durchführen.
► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!
► Set the scald protection after assembly has
been completed.
► Nach erfolgter Montage den
Verbrühungsschutz einstellen.
► The fitting must be operated only with
original mesh filters and return flow
inhibitors!
► Armatur nur mit original Sieben und
Rückflussverhinderern betreiben!
► In Abhängigkeit von der Wasserqualität,
den örtlichen Gegebenheiten und den vor
Ort geltenden Bestimmungen die Armatur
in regelmäßigen Abständen prüfen und
warten.
► Die Spannungsversorgung muß separat
bestellt werden.
► The fitting must be checked and
maintained at regular intervals depending
on the water quality and in accordance with
the local conditions, and rules and
regulations applicable at the site.
►
Technical data Technische Daten
► Minimum flow pressure 1.0 bar
► Maximum operating pressure 10 bar
► Recommended flow pressure 1.0-5 bar
► Volume flow at 3 bar flow pressure 9 l/min
► Volume flow bypass at 3 bar 3 l/min
► Thermostatic scald-protection in
compliance with DIN EN 1111.
► maximum operating temperature
- continuous operation 70 °C
- short-term (<10 min) 80 °C
► Flow duration 30 s adjustable
► Voltage supply with lithium battery CRP2
6 V DC / 6.75 / 12 V DC /
A3000 open
► Power consumption 1.5 W
► Type of protection IP 59K
► Mindestfließdruck 1,0 bar
► Maximaler Betriebsdruck 10 bar
► Empfohlener Fließdruck 1,0-5 bar
► Volumenstrom bei 3 bar Fließdruck
9l/min
► Volumenstrom Bypass Thermische
Desinfektion bei 3 bar 3 l/min
► Thermostatischer Verbrühungsschutz laut
DIN EN 1111.
► maximale Betriebstemperatur
- Dauerbetrieb 70 °C
- Kurzzeit (<10 min) 80 °C
► Fließzeit 30 s einstellbar
► Spannungsversorgung
Lithium Batterie CRP2 6 V DC / 6,75 /
12 V DC / A3000 open
► Leistungsaufnahme 1,5 W
► Schutzart IP 59K
EN
DE

- 5 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
Instrukcja montażu i obsługi Monterings- och driftinstruktion
Ważne wskazówki Viktiga informationer
► Wszystkie prace przeprowadzać po
odłączeniu zasilania elektrycznego.
► Genomför alla arbeten i spänningslöst
tillstånd.
► Przed instalacją przepłukać rury!
► Po przeprowadzeniu montażu ustawić
zabezpieczenie przed poparzeniem!
► Armatury należy używać wyłącznie z
oryginalnymi sitkami i zaworami zwrotnymi!
► Armaturę należy poddawać regularnej
kontroli i konserwacji w zależności od
jakości wody, warunków lokalnych i
obowiązujących przepisów.
► Spola igenom rörledningarna före
installation!
► Ställ in skållningsskyddet efter
installationen!
► Använd armaturen endast med originalsilar
och originalåterflödesförhindrare!
► Kontrollera och serva armaturen med
intervaller som bestäms av vattenkvaliteten
samt de lokala förhållandena och de
bestämmelser som gäller där.
►►
Dane techniczne Tekniska data
► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar
► Maximalt drifttryck 10 bar
► Rekommenderat hydrauliskt tryck 1,0-5 bar
► Volymstrom vid 3 bar hydrauliskt tryck
9 l/min
► Volymstrom Bypass vid 3 bar 3 l/min
► Termostatiskt skållningsskydd enligt DIN
EN 1111.
► Maximal driftstemperatur
- Kontinuerlig drift 70 °C
- Kort tid (< 10 min) 80 °C
► Flyttid 30 s inställbar
► Spänningsförsörjning med litiumbatteri
CRP2 6 V DC / 6,75 / 12 V DC /
A3000 open
► Effektbehov 1,5 W
► Skyddsklass IP 59K
► Maksymalne ciśnienie robocze 10 barów
► Zalecane ciśnienie przepływu 1,0-5 barów
► Objętościowe natężenie przepływu przy
ciśnieniu 3 barów 9 l/min
► Objętościowe bypass przepływu przy
3 barów 3 l/min
► Termostatyczne zabezpieczenie przed
poparzeniem zgodnie z DIN EN 1111.
► Maksymalna temperatura eksploatacji
-Praca sta ł a 70 °C
- Czas krótki (<10 min) 80 °C
► Czas przepływu 30 s z możliwością
ustawienia
► Zasilanie elektryczne baterią litową CRP2
6 V DC / 6,75 / 12 V DC / A3000 open
► Pobór mocy 1,5 W
► Rodzaj ochrony IP 59K
PL
SV

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 6 -
Notice de montage et de mise en
service Návod pro montáž a provoz
Remarques importantes Důležité pokyny
► Effectuez tous les travaux quand le
dispositif est hors tension.
►Veškeré práce vykonávejte ve stavu
bez napětí.
► Rincer les conduites avant d’installer !
► Régler le dispositif de protection contre les
brûlures après le montage!
► Před instalací potrubí propláchněte!
► Po úspěšné montáži nastavte ochranu proti
opaření!
► Provozovat armaturu jen s originálními
sítky a zařízeními proti zpětnému toku!
► V závislosti na kvalitě vody, místních
podmínkách a předpisech platných v místě
instalace je nutné provádět v pravidelných
intervalech kontrolu a údržbu armatury.
► Ne faire fonctionner la robinetterie qu'avec
les filtres et clapets de non retour d'origine !
► En fonction de la qualité de l’eau, ainsi que
des conditions et des dispositions locales,
il convient de contrôler et d’entretenir la
robinetterie à intervalles réguliers.
►►
Données techniques Technické údaje
► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar
► Maximální provozní tlak 10 bar
► Doporučený průtočný tlak 1,0-5 bar
► Prùtok pøi prùtoèném tlaku 3 bar 9 l/min
► Průtok bypass při 3 baru 3 l / min
► Termostatická ochrana proti opaøení podle
normy DIN EN 1111.
► Maximální provozní teplota
- Doba provozu 70 °C
- Krátký čas (< 10 min.) 80 °C
► Doba průtoku nastavitelná 30 s
► Napájení lithiovou baterií CRP2 6 V DC /
6,75 / 12 V DC / A3000 open
► Příkon 1,5 W
► Krytí IP 59K
► Pression de service maximale 10 bars
► Pression dynamique recommandée
1,0-5 bars
► Débit volumique pour 3 bars de pression
dynamique 9 l/min
► Débit volumique bypass pour 3 bars 3 l/min
► Protection thermostatique contre les
échaudures selon DIN EN 1111.
► Température de fonctionnement maximale
- Fonctionnement continu 70 °C
- Courte période (< 10 min) 80 °C
► Durée d'écoulement 30 s réglable
► Alimentation en tension avec pile au lithium
CRP2 6 V DC / 6,75 / 12 V DC /
A3000 open
► Puissance absorbée 1,5 W
► Type de protection IP 59K
FR
CS

- 7 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
Instrucciones de montaje y
servicio Asennus- ja käyttöohje
Indicaciones importantes Tärkeitä ohjeita
► Todos los trabajos deben realizarse con la
tensión de alimentación desconectada.
► Kaikki työt on tehtävä jännitteettömälle
järjestelmälle.
► ¡Enjuagar las tuberías antes de instalar!
► Tras finalizar el montaje, ajustar la
protección contra escaldaduras.
► Huuhtele putkijohdot ennen asennusta!
► Kun asennus on tehty, säädä
palovammasuoja!
► Käytä varusteet vain alkuperäisten sihtien
ja takaisinvirtauksen eston kanssa!
► Hana tulee tarkistaa ja huoltaa säännöllisin
väliajoin veden laadusta, paikallisista
oloista ja paikalla voimassa olevista
määräyksistä riippuen.
► ¡La grifería debe hacerse funcionar
únicamente con los tamices y las válvulas
antiretorno originales!
► En función de la calidad del agua, las
condiciones locales y la legislación vigente,
realizar las inspecciones y el
mantenimiento de la grifería a intervalos
regulares.
►►
Datos técnicos Tekniset tiedot
► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar
► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar
► Presión de flujo recomendada 1,0-5 bares ► Suositeltava virtauspaine 1,0-5 bar
► Flujo volumétrico con 3 bares de presión
de flujo 9 l/min
► Tilavuusvirta 3 barin virtauspaineella
9 l/min
► Flujo volumétrico bypass con 3 bares de
presión de flujo 3 l/min
► Tilavuusvirta Ohitus 3 barin
virtauspaineella 3 l/min
► Protección termostática frente a
escaldaduras según DIN EN 1111.
► Termostaattinen kuumavesisuoja
DIN EN 1111 mukaan
► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila
- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C
- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C
► Tiempo de corriente 30 s ajustable ► Juoksuaika 30 s säädettävissä
► Alimentación de corriente con batería de
litio CRP2 6 V DC / 6,75 / 12 V DC /
A3000 open
► Jännitteensyöttö litiumparistolla CRP2
6 V DC / 6,75 / 12 V DC /
A3000 open
► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W
► Modo de protección IP 59K ► Suojaustapa IP 59K
ES
FI

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 8 -
Istruzioni per il montaggio e
l'uso
Инструкция по монтажу и
вводу в эксплуатацию
Avvertenze importanti Важные указания
► Eseguire tutti i lavori fuori tensione.
► Sciacquare le tubazioni prima di installare!
► A montaggio avvenuto impostare la
protezione dalle scottature!
► Utilizzare la rubinetteria esclusivamente
con i filtri e le valvole antiriflusso originali!
► Controllare e sottoporre a manutenzione
l'apparecchio ad intervalli regolari, in
funzione della qualità dell'acqua, delle
caratteristiche locali e delle vigenti
disposizioni locali.
► Выполняйте все работы при
отключенном напряжении.
► Перед инсталляцией промыть трубки!
► После произведенного монтажа
настроить защиту от ожогов!
► Эксплуатировать арматуру только с
оригинальными фильтрами и клапанами
обратного течения!
► Арматуру необходимо регулярно
чистить и обслуживать в зависимости от
качества воды, местных условий и
действующих в месте эксплуатации
предписаний.
►►
Specifiche tecniche Технические характеристики
► Pressione idraulica min. 1,0 bar ► Минимальный гидравлический напор
1,0 бар
► Максимальное рабочее давление
10 бар
► Рекомендуемый гидравлический напор
1,0-5 бар
► Объёмный расход при гидравлическом
напоре 3 бар 9 л/мин
► Объёмный расход при Байпас 3 бар
3 л/мин
► Термостатическая система защиты от
ожога горячим паром/жидкостью
согласно стандарту DIN EN 1111.
► М аксимальная рабочая температура
- Непрерывный режим работы 70 °C
- Короткое время (<10 мин) 80 °C
► Время протекания 30 сек. регулируемое
► Источник питания - литиевая батарея
CRP 2 6 В постоянного тока / 6,75 /
12 В постоянного тока /
A3000 open
► Потребляемая мощность 1,5 Вт
► Вид защиты IP 59K
► Pressione di esercizio max. 10 bar
► Pressione idraulica consigliata 1,0-5 bar
► Portata volumetrica a 3 bar di pressione
idraulica 9 l/min
► Portata volumetrica bypass a 3 bar 3 l/min
► Protezione antiscottatura termostatica
secondo DIN EN 1111.
► Temperatura massima di esercizio
- Funzionamento continuo 70 °C
- Brevemente (<10 min) 80 °C
► Durata di flusso impostabile da 30 s
► Alimentazione di tensione con batteria al
litio CRP 2 di 6 V DC / 6,75 / 12 V DC /
A3000 open
► Potenza assorbita 1,5 W
► Tipo di protezione IP 59K
IT
RU

- 9 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
Montage- en bedrijfsinstructies
Belangrijke aanwijzingen
► Alle werkzaamheden in spanningsloze
toestand uitvoeren.
► Voor installatie buisleidingen spoelen!
► Na de montage de beveiliging tegen
verbranding door te heet weter instellen!
► Armatuur alleen met originele zeven en
terugstroomkleppen gebruiken!
► Afhankelijk van de waterkwaliteit, de
plaatselijke omstandigheden en de
plaatselijke voorschriften de armatuur
regelmatig controleren en onderhouden.
Technische gegevens
► Minimale dynamische druk 1,0 bar
► Maximale werkdruk 10 bar
► Aanbevolen dynamische druk 1,0-5 bar
► Volumestroom bij 3 bar dynamische druk 9
l/min
► Volumestroom Bypass bij 3 bar 3 l/min
► Thermostatische beveiliging tegen
verbranding volgens DIN EN 1111.
► Maximale bedrijfstemperatuur
- Continubedrijf 70 °C
- Kortstondig (<10 min) 80 °C
► Stromingstijd 30 s instelbaar
► Spanningsvoorziening d.m.v. lithiumbatterij
CRP2 6 V DC / 6,75 / 12 V DC /
A3000 open
► Opgenomen vermogen 1,5 W
► Veiligheidsgraad IP 59K
NL
www.franke.com

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 10 -

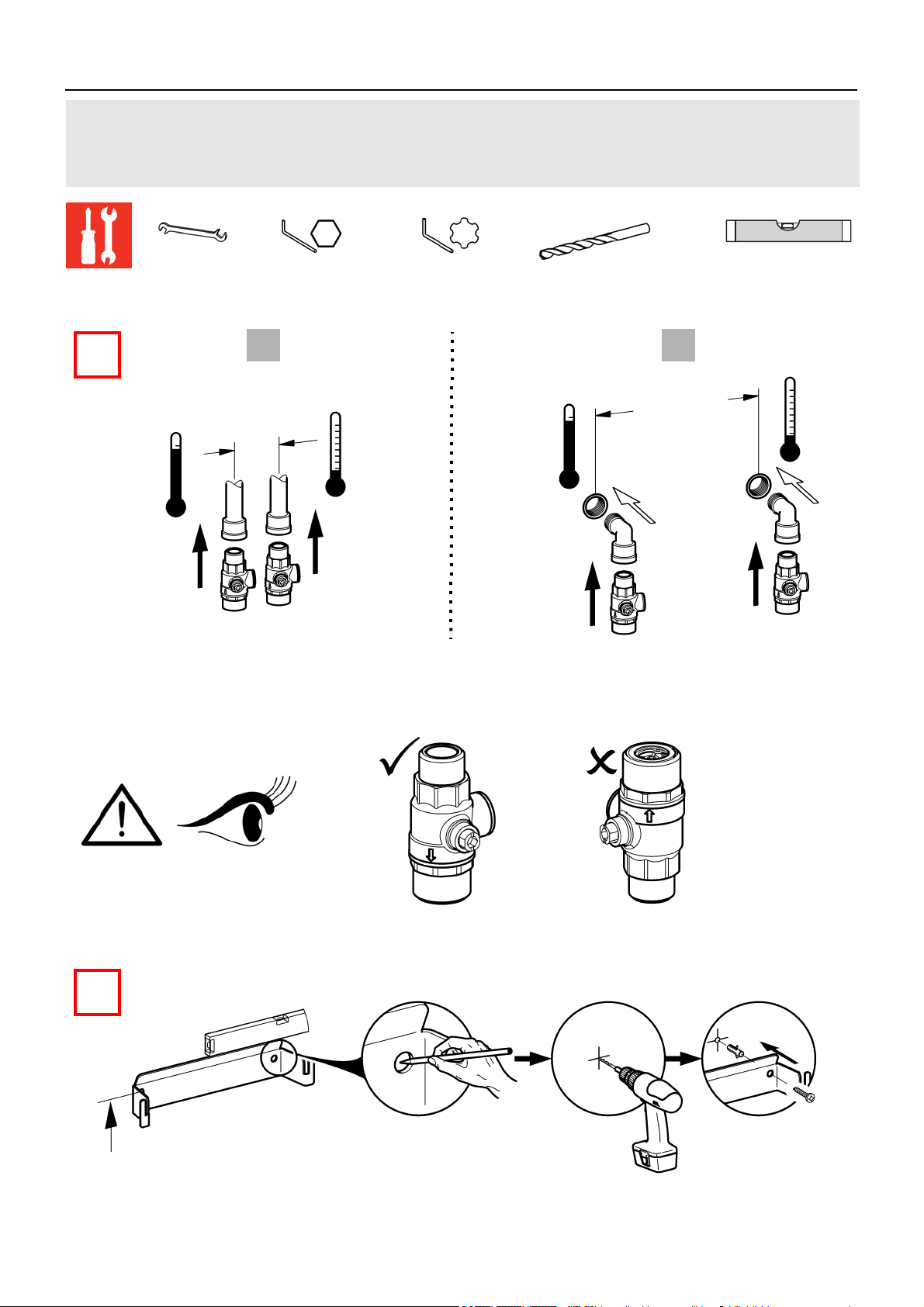

1. Montage
EN Installation NL Montage CS Montáž
FR Montage PL Montaż FI Asennus
ES Montaje SV Montering RU Монтаж
IT Montaggio
24 mm 5mm
29 mm 8mm
TX 25
1
50
1 2
120-160
1.1
1.2
2
2,14 m - 2,34 m
2.1 2.2 2.3

- 11 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm

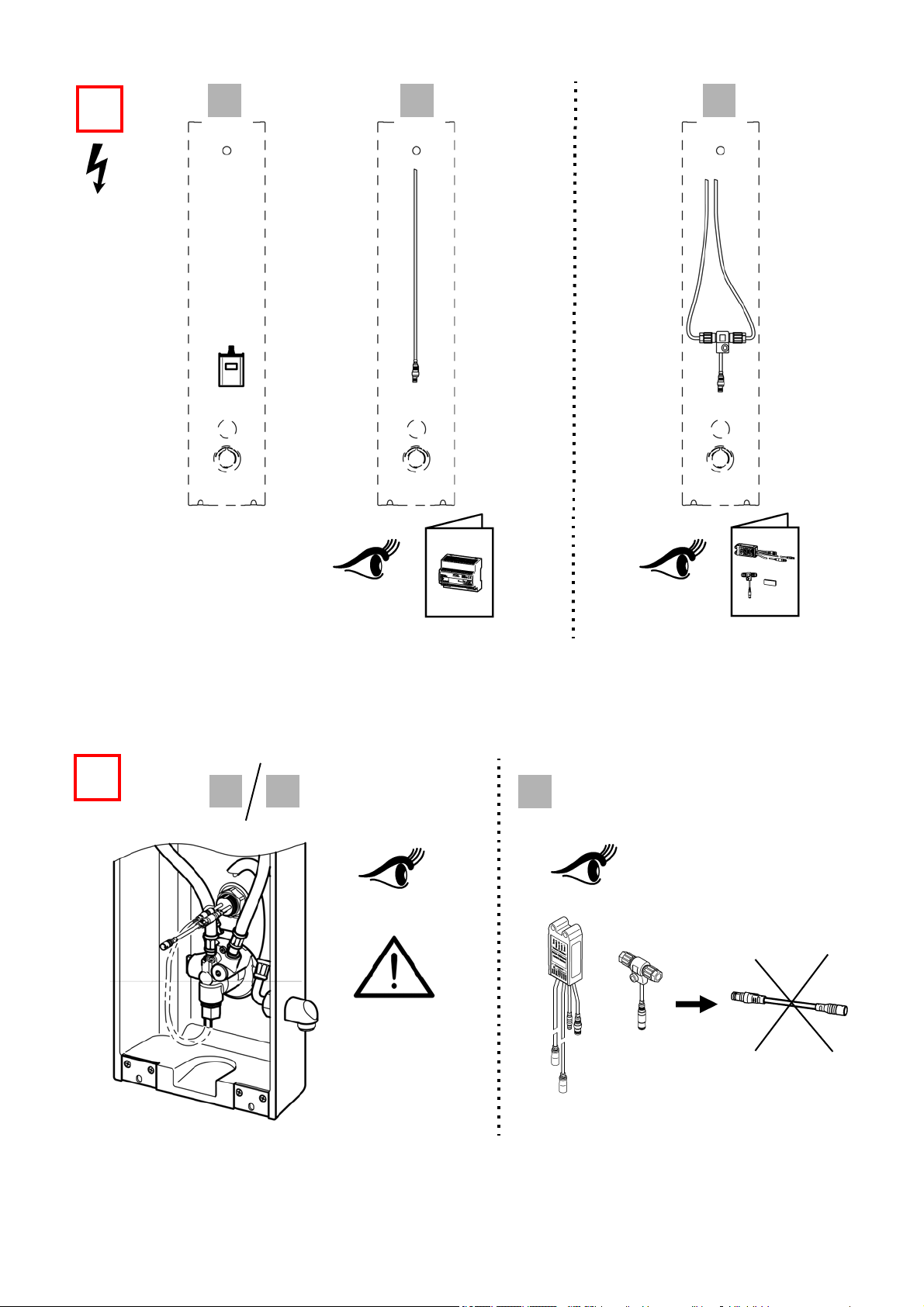

IIIIII
3
4III
III

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm

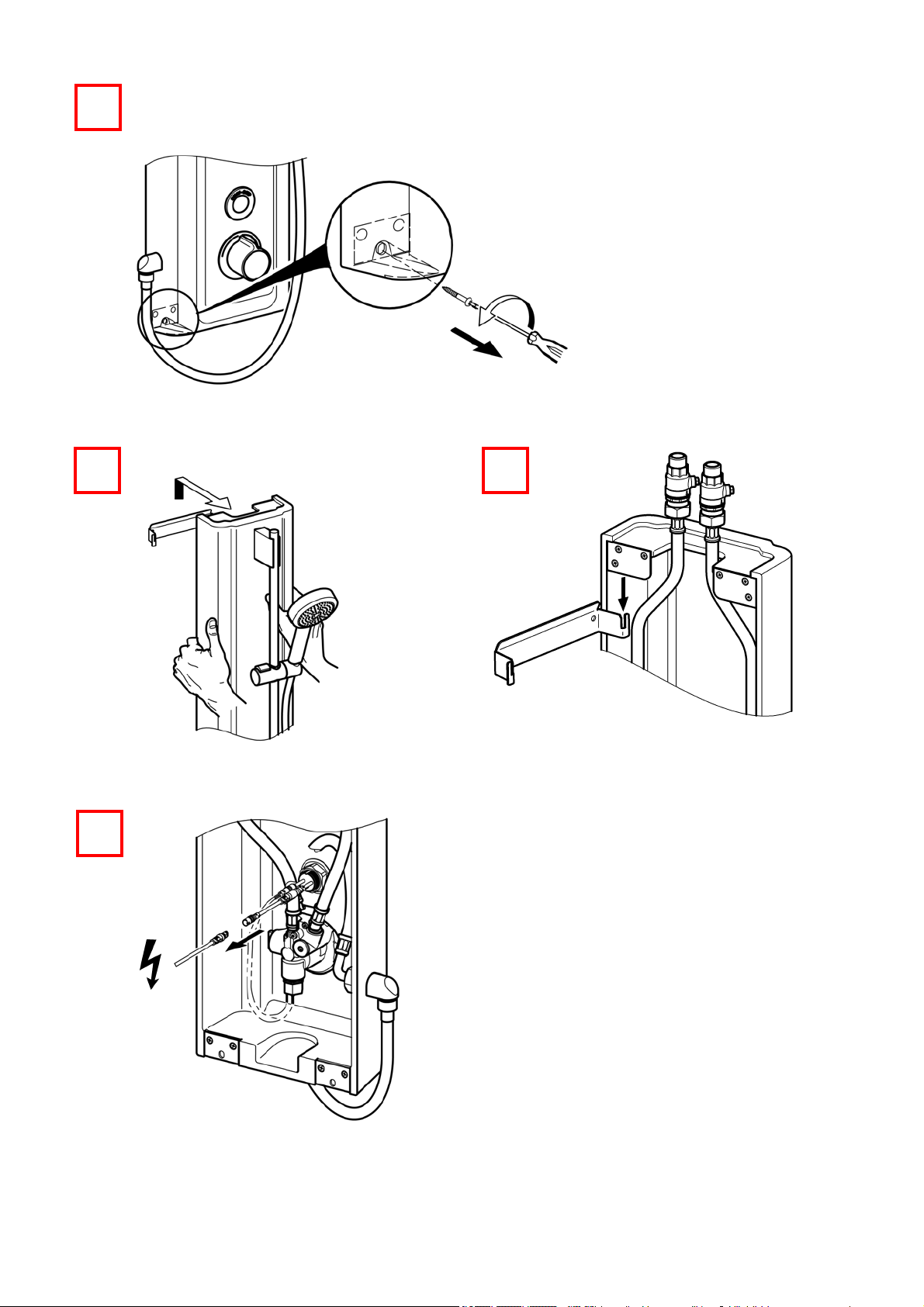

- 12 -
5
6.1 6.2 6.3
6
9
3.
B1x
2x
A

- 13 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
10 11
12 13
14

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 14 -
15
9.
16

- 15 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm

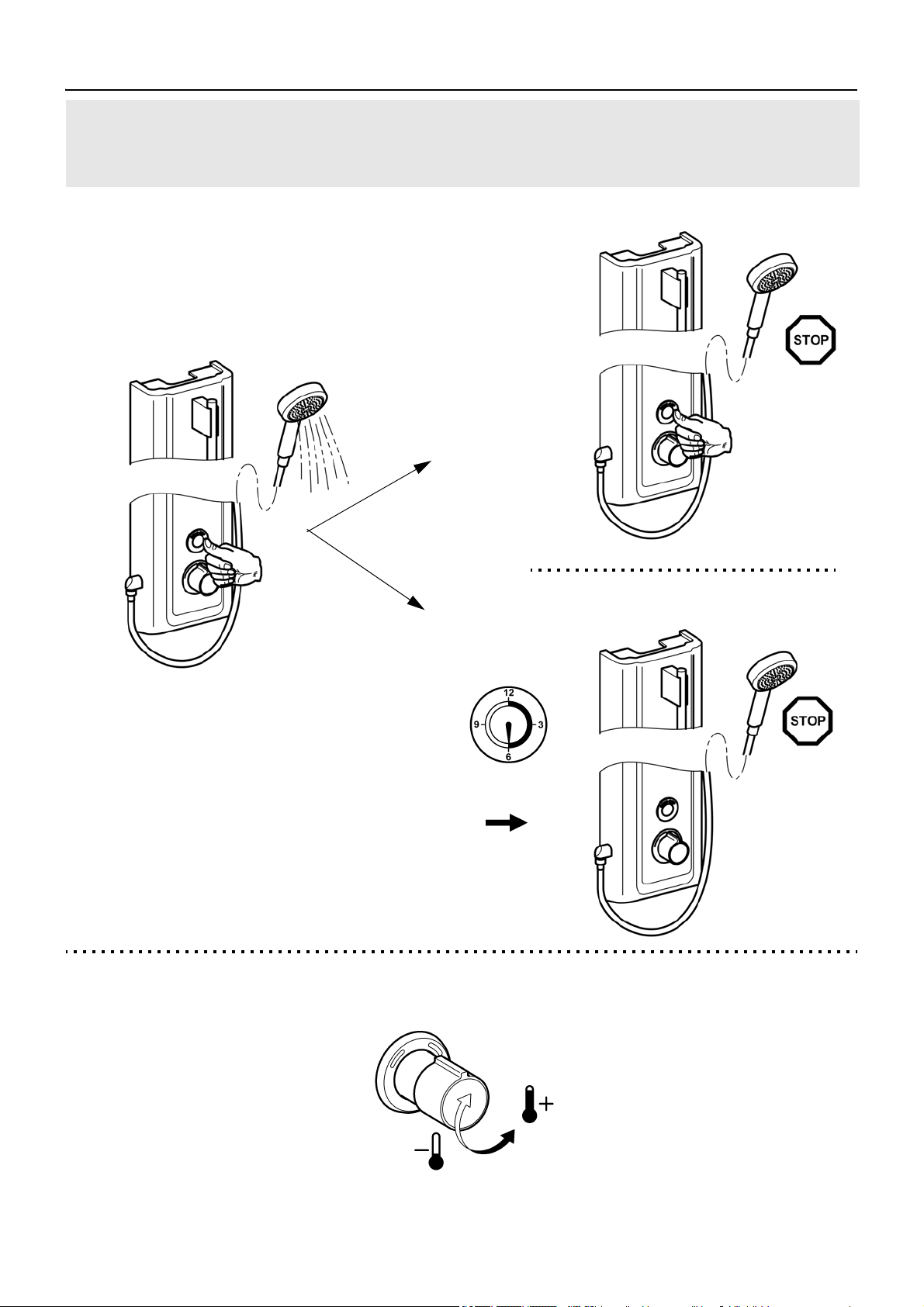

2. Funktion
EN Function NL Werking CS Funkce
FR Fonctionnement PL Funkcja FI Toiminto
ES Función SV Funktion RU Функционирование
IT Funzionamento
30 s

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 16 -
3. Hygienespülung ein- / ausschalten
EN Switching hygiene flushing
on/off
NL Hygiënische spoeling
in-/uitschakelen
CS Zapněte/vypněte
hygienické propláchnutí
FR Activer/désactiver
le rinçage hygiénique
PL Włączyć/wyłączyć
spłukiwanie higieniczne
FI Hygieniahuuhtelun päälle-/ pois päältä
kytkeminen
ES Activar/Desactivar
el aclarado higiénico
SV Koppla hygienspolningen
till / från
RU Гигиеническое промывание
включить/выключить
IT Attivare/disattivare lo sciacquo igienico
EN PL
► Ensure open outlet.
► After 24h of non-use, water flows 30 s
► Zapewnić swobodny wylot.
► Po 24 godz. niekorzystania przez 30 s.
wypływa woda.
DE SV
► Freien Auslauf gewährleisten.
► Nach 24 h Nichtbenutzung fließt 30 s
Wasser.
► Garantera fritt avlopp.
► Vatten flyter 30 s efter 24 timmars använd-
ningspaus.
FR CS
► Garantir un écoulement libre.
► L'eau s'écoule pendant 30 s. après 24 h de
non utilisation.
► Zajistěte volný odtok.
► Při nepoužívání 24 h nechte 30 s téct vodu.
ES FI
► Garantizar una salida libre.
► Si no se realiza ningún uso durante
24 horas, fluye agua durante 30 segundos.
► Vapaan virtauksen takaaminen.
► Käyttämättömänä 24 h jälkeen virtaa vettä
30 s.
IT RU
► Garantire l'erogazione libera.
► Dopo 24h di inutilizzo scorre acqua per
30 s.
► Обеспечить беспрепятственный слив
► Поcле того, как устройство не
используется в течение 24 ч, в течение
30 сек течёт вода.
NL
► Vrije uitloop garanderen.
► Na 24 uur niet te zijn gebruikt stroomt er
gedurende 30 s. water.
24 h 30 s

- 17 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
5mm TX 25
–
113
1 2

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 18 -
3
54
6

- 19 -
ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
7
60 s
B
A
1x
2x
24 h 30 s
A
0 h 0 s
B

ZMI_001_2030056573-F5ET2025_#SALL_#AQU_#V1.fm
- 20 -
>12 s
8
1x
9
10 11
12
